Полная версия: Схемы для БК и ее переферии
MAXIOL > Техника > DEC hardware / software > БК 0010 / 11 / 11M
SuperMax

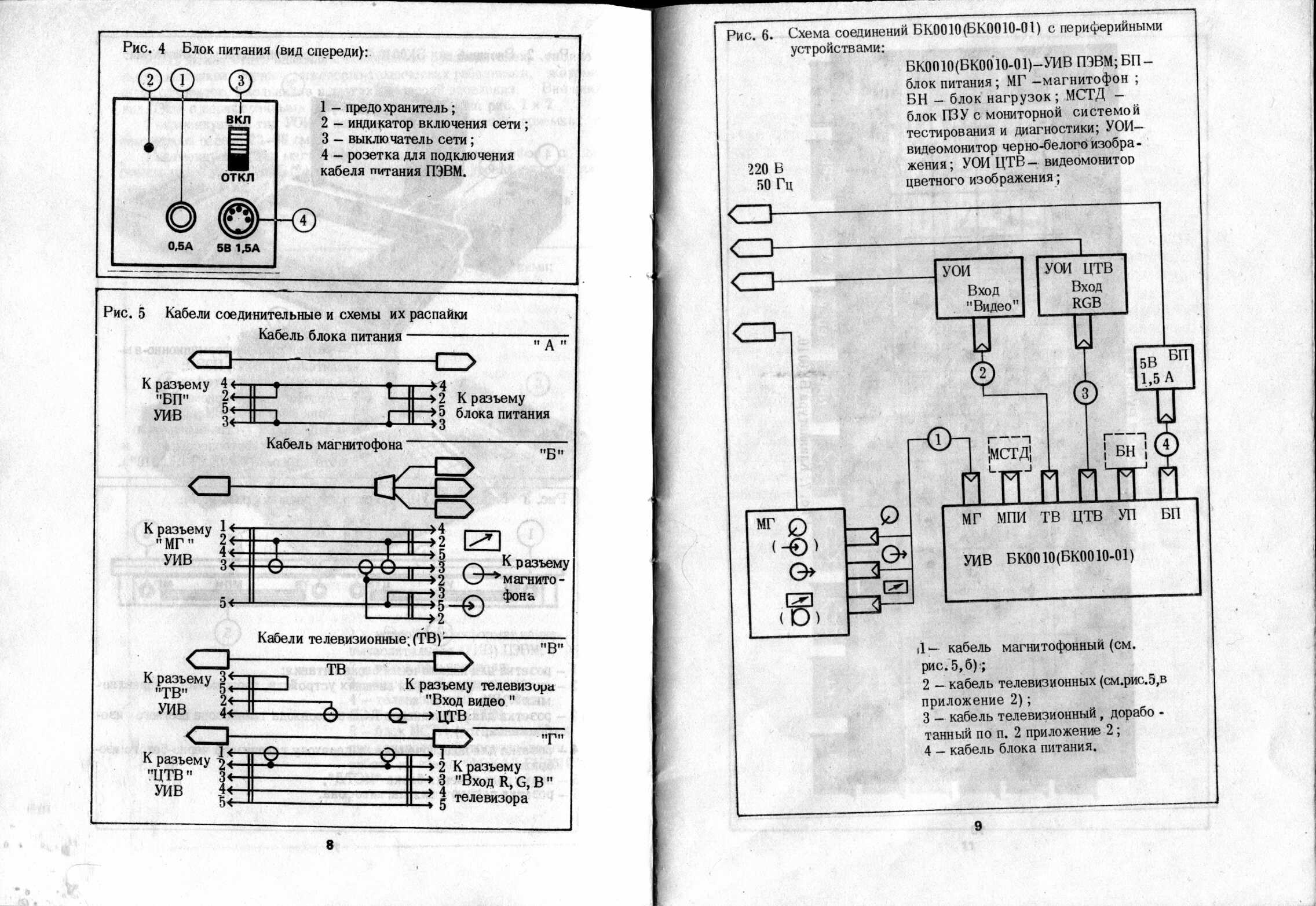

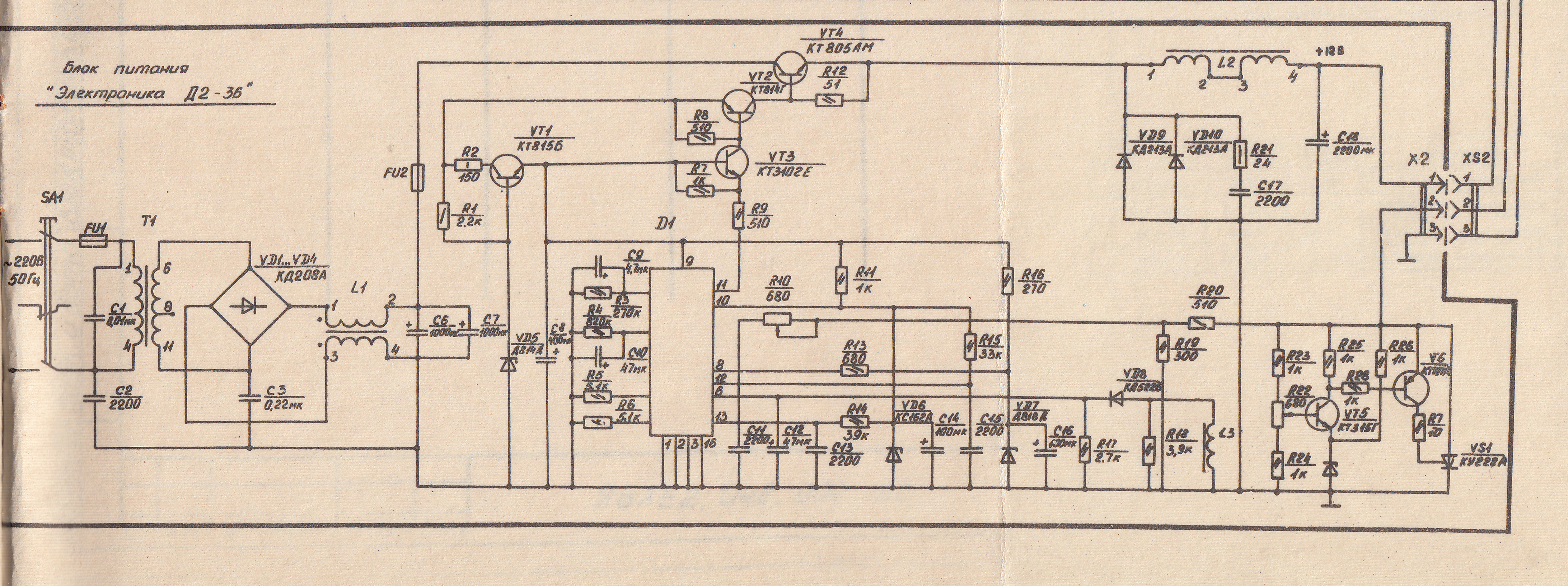

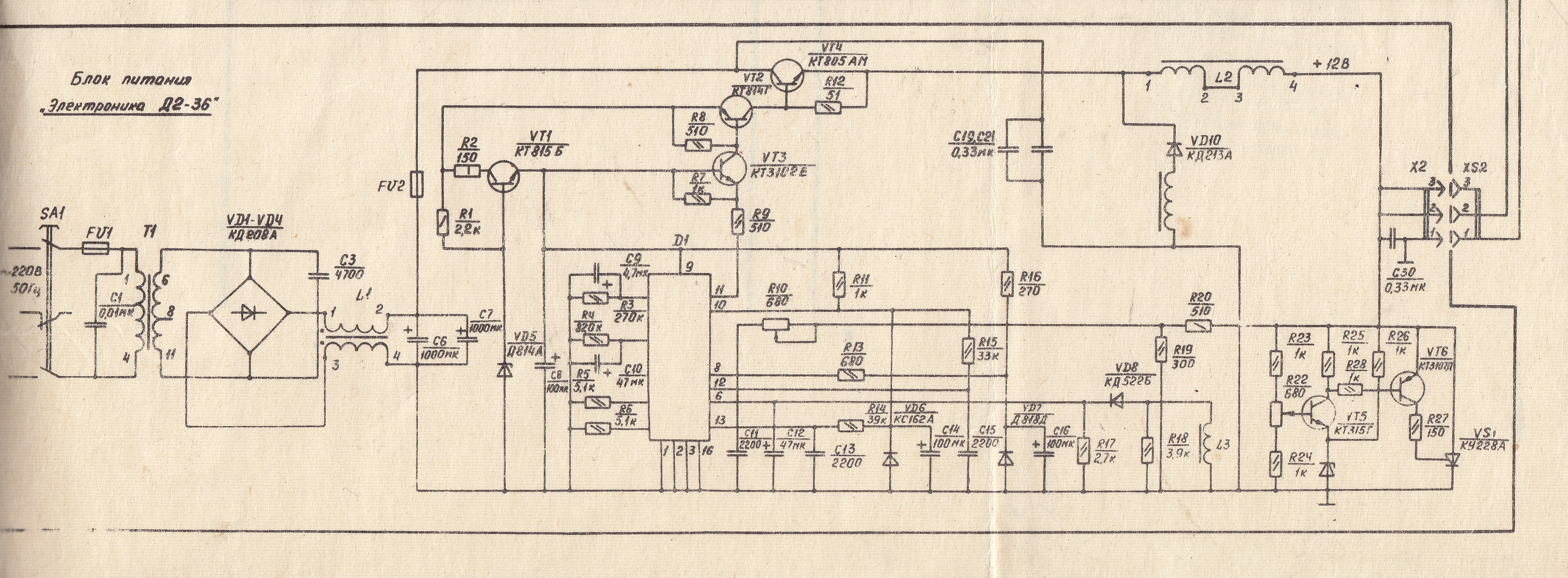

БП к БК0010 [мой скан]
SuperMax

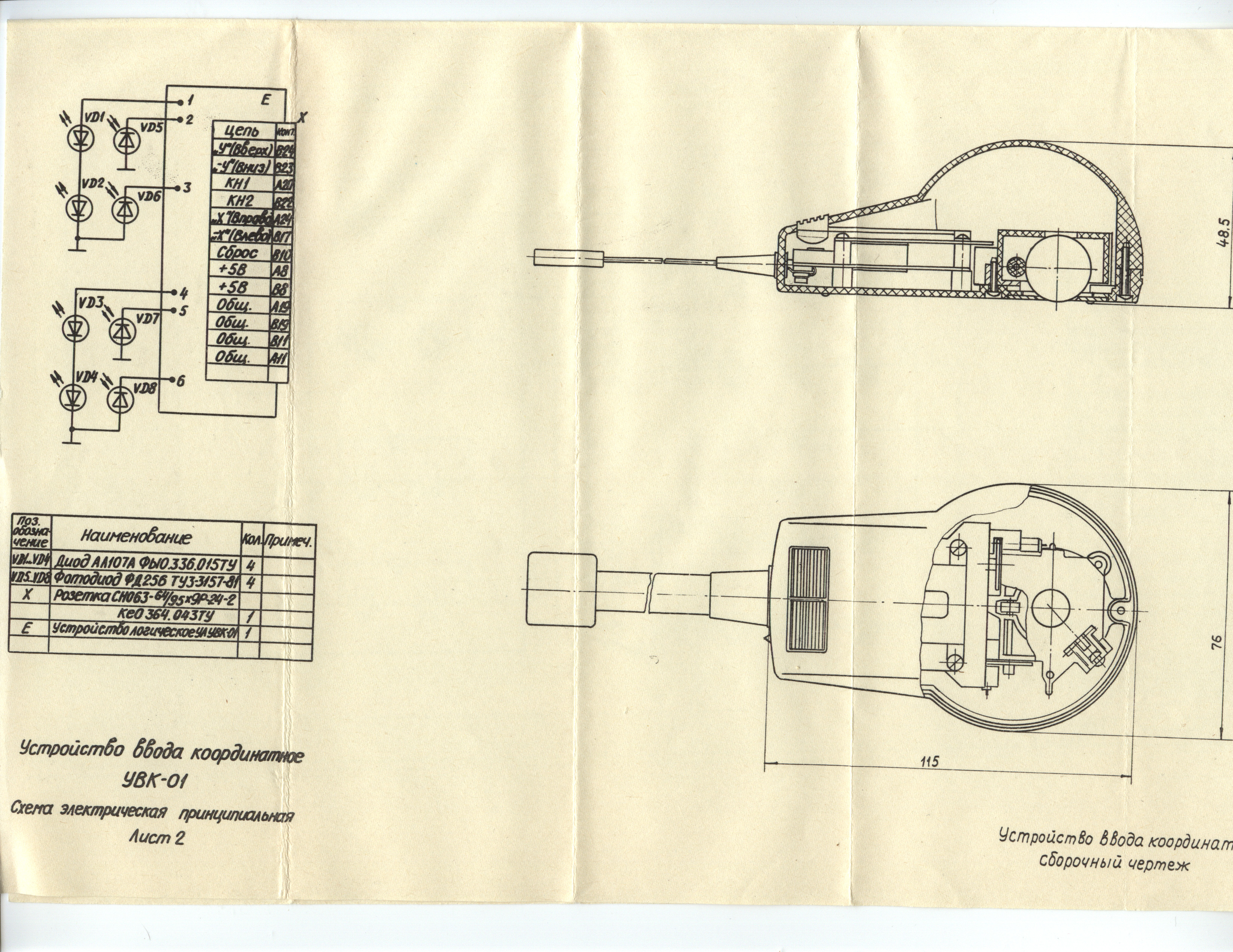

Мышка Марсианка

подключение мышки тут
http://forum.maxiol.com/index.php?showtopic=4905
SuperMax

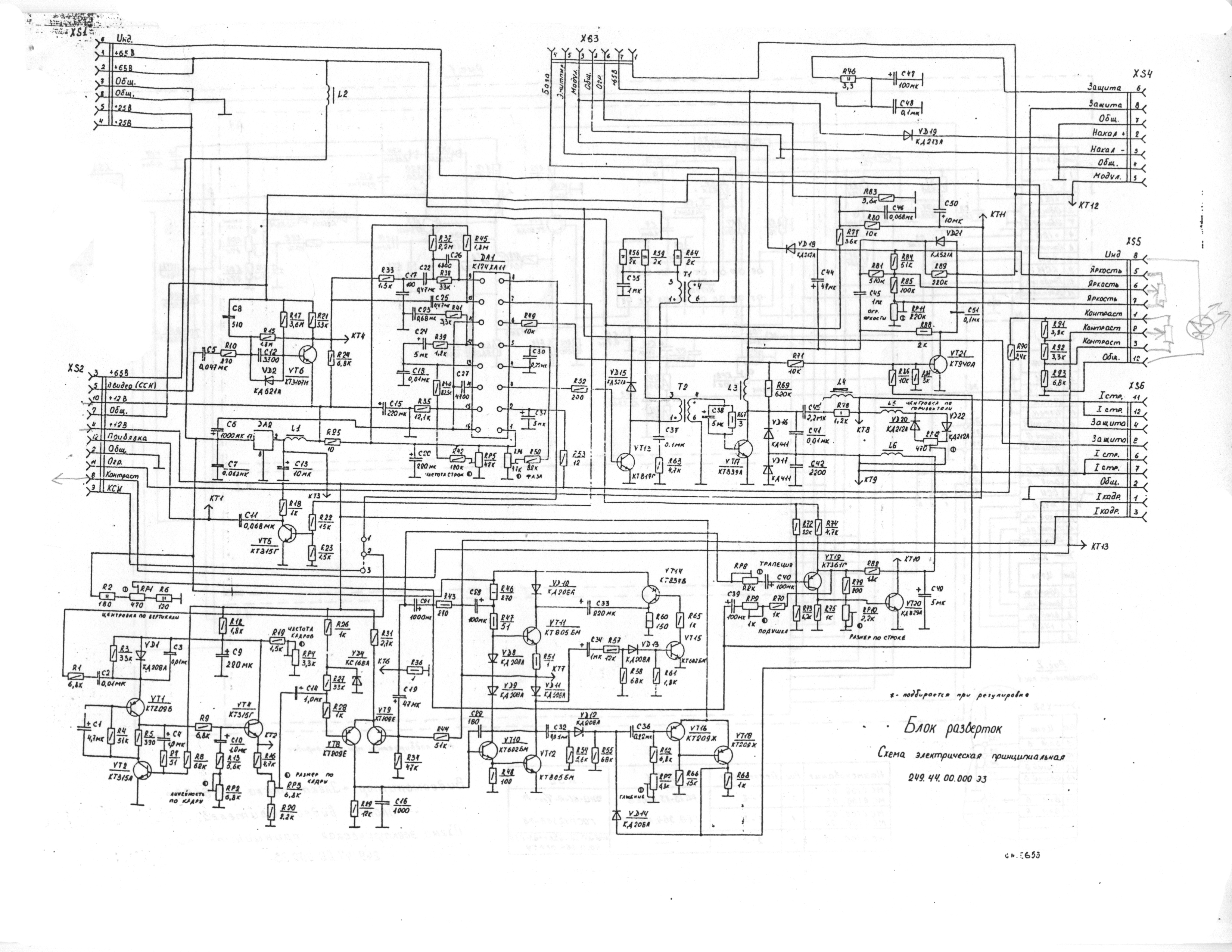

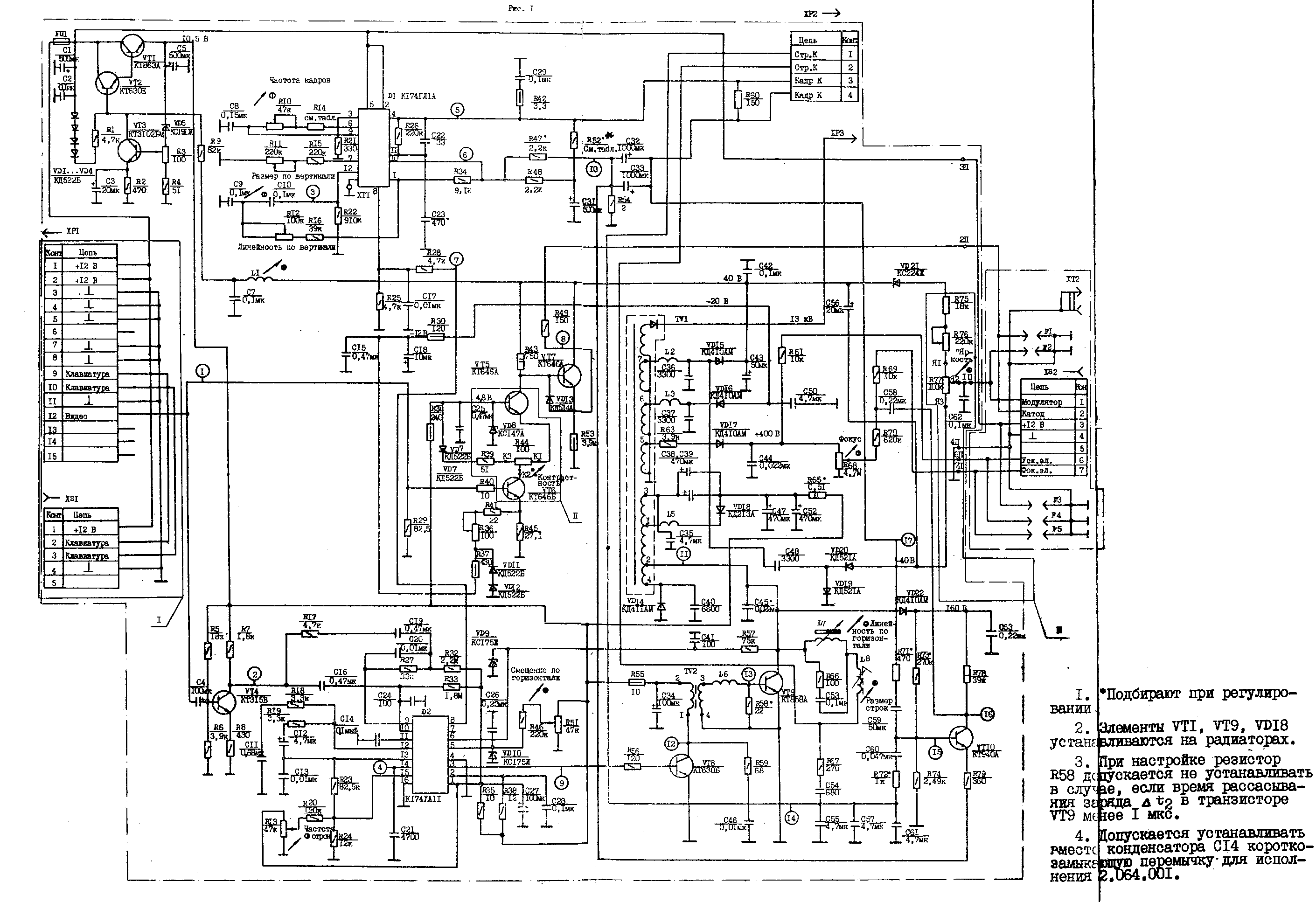

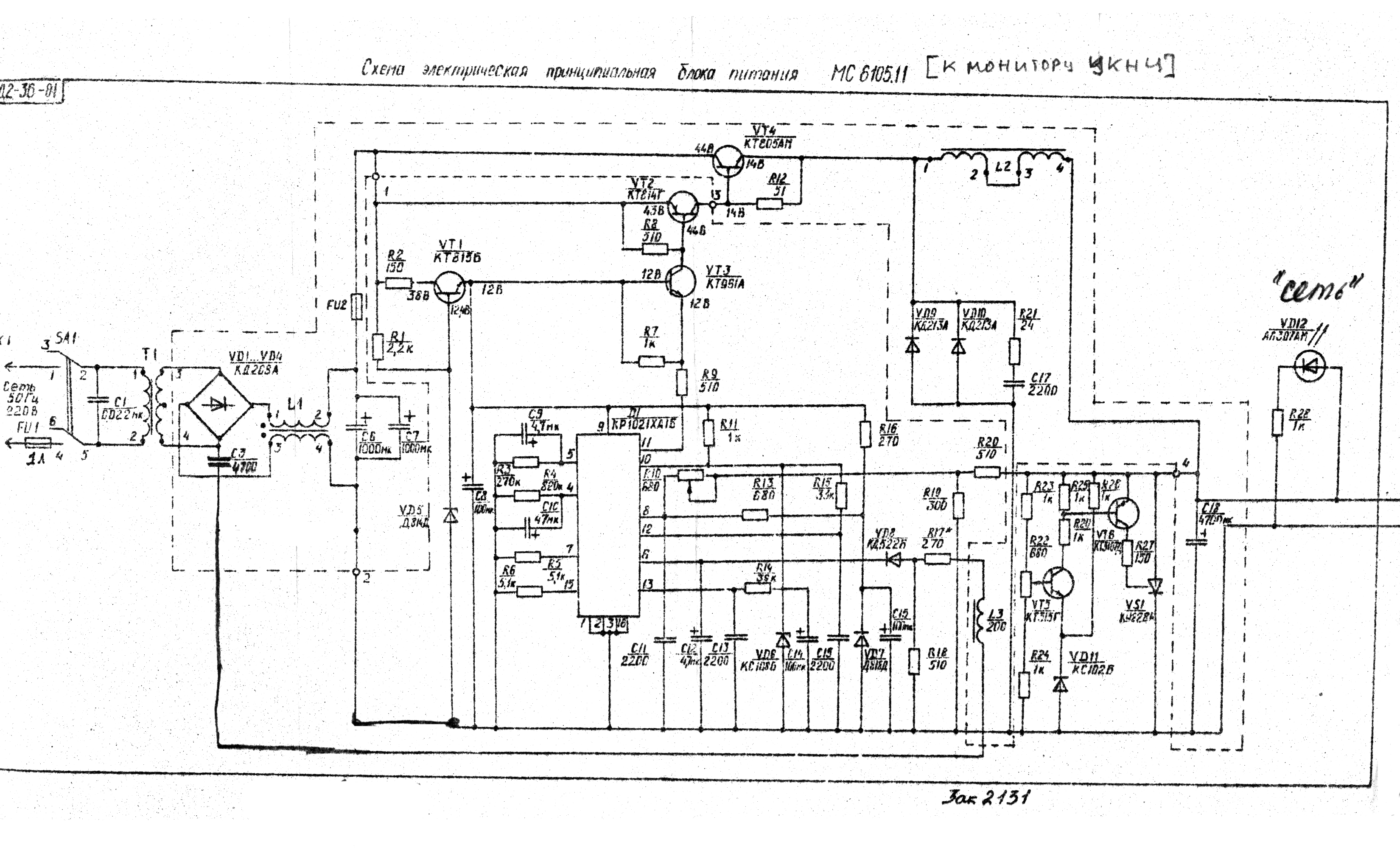

МС 6105.11 БП к монитору УКНЦ

Подробно про монитор МС6105
SuperMax

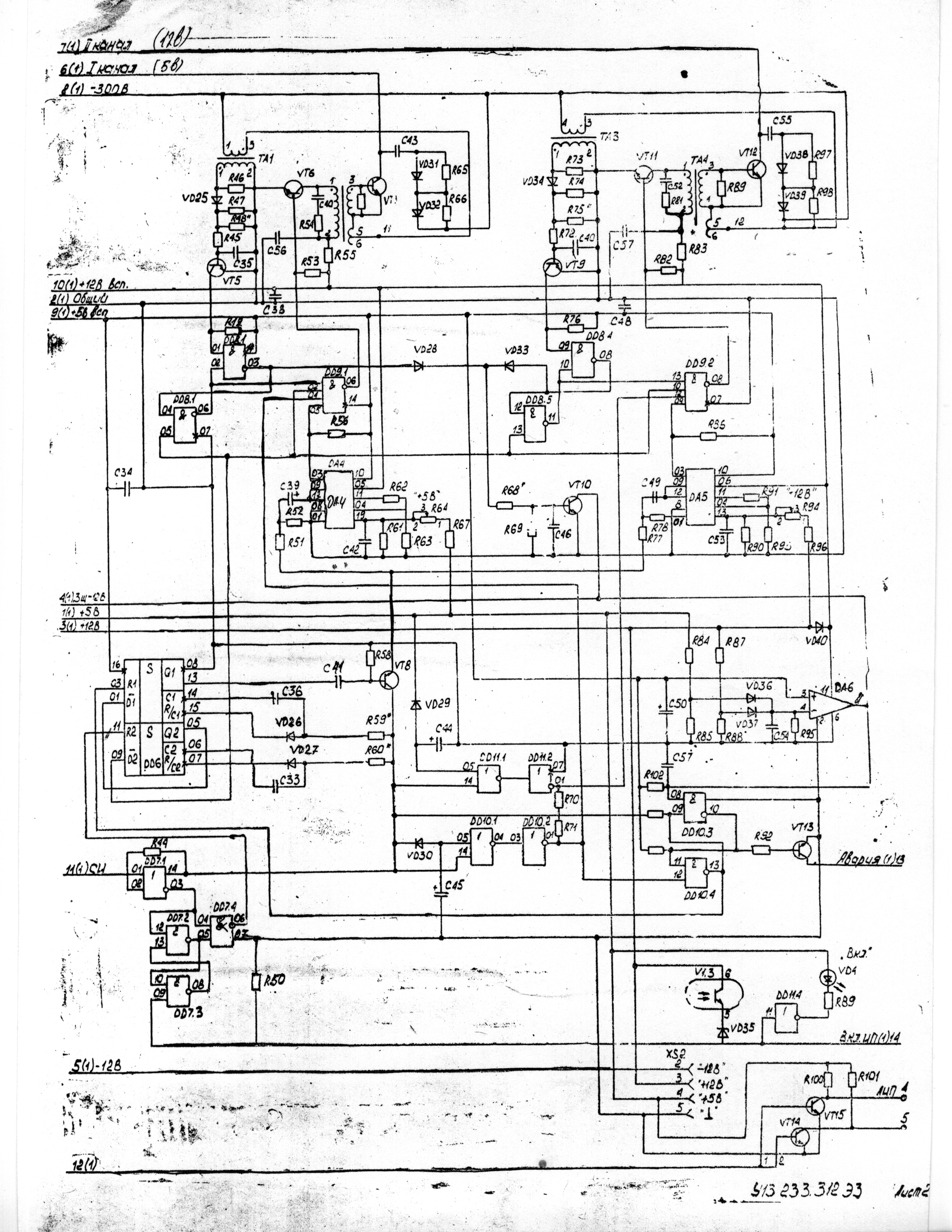

БП АГАТ (часто применялся для питания БК-шки с дисководами)
SuperMax

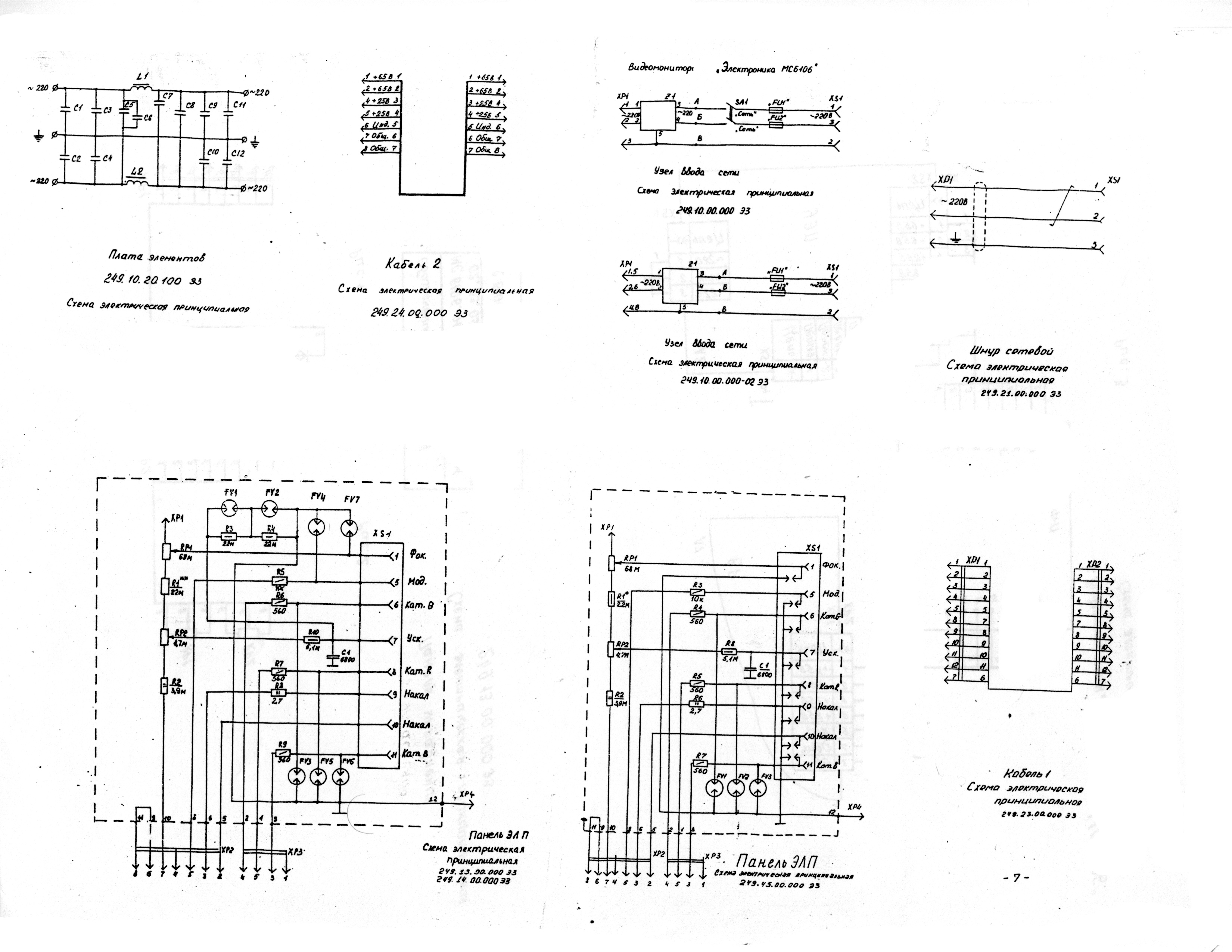

МС9006 БП к монитору МС6106
SuperMax

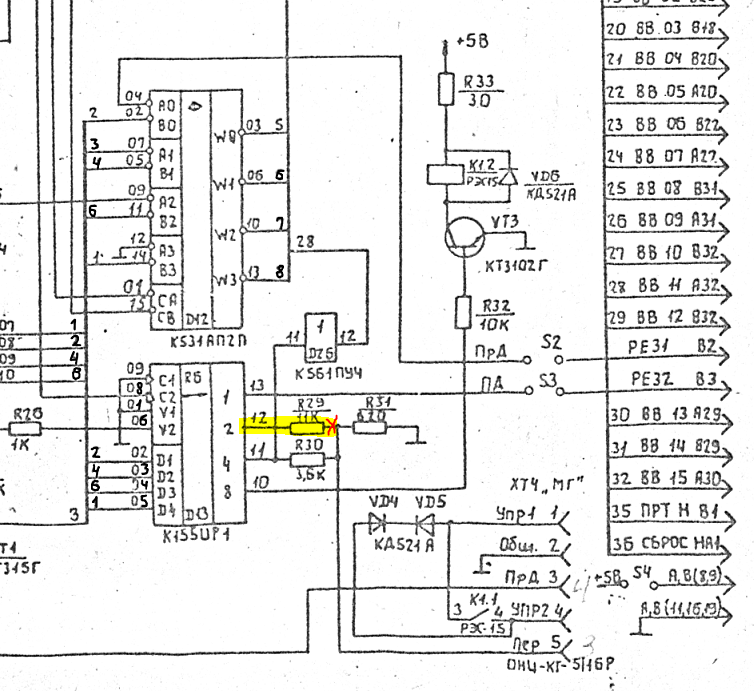

КНГМД для БК0011М [моя ремонтная схема, с моими рисунками]

Нажмите для просмотра прикрепленного файла

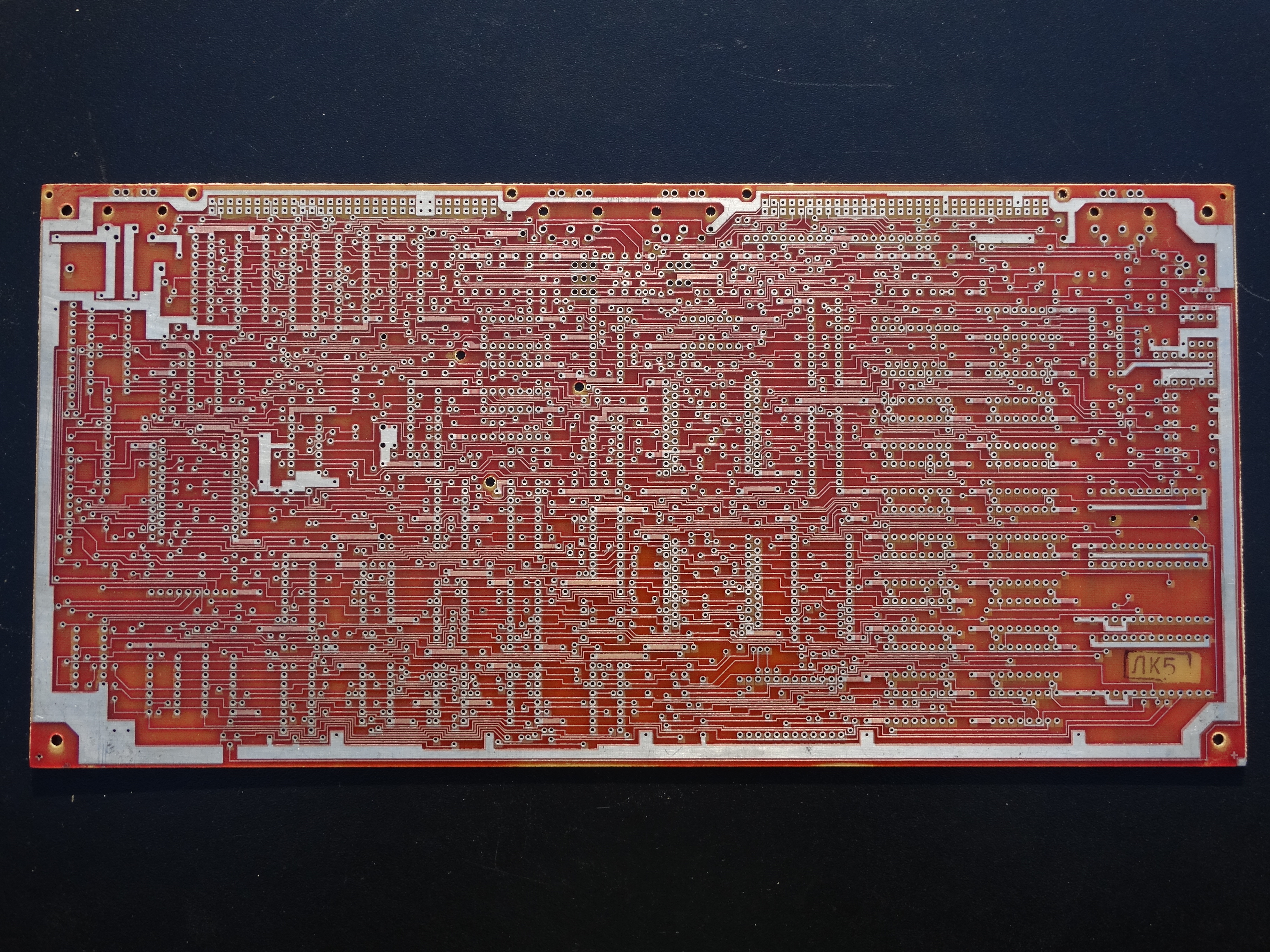

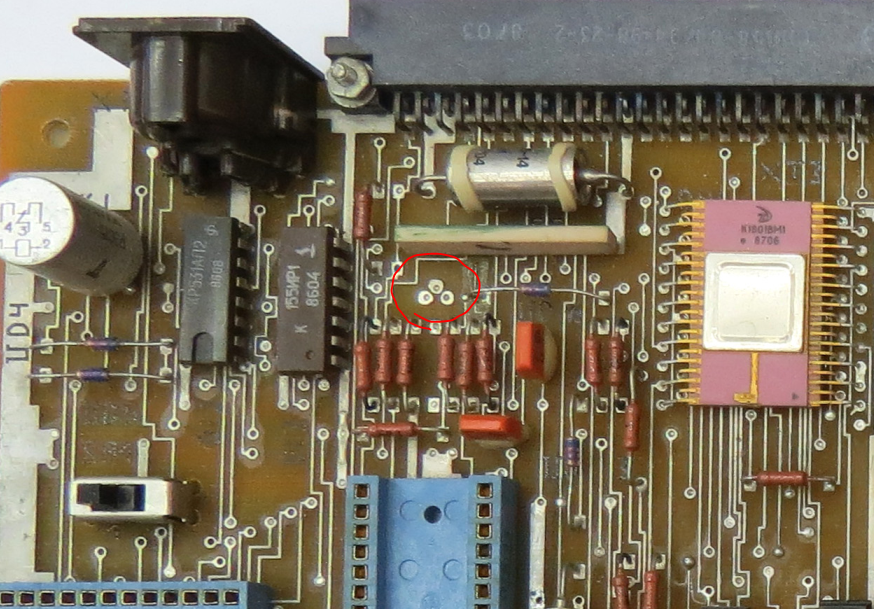

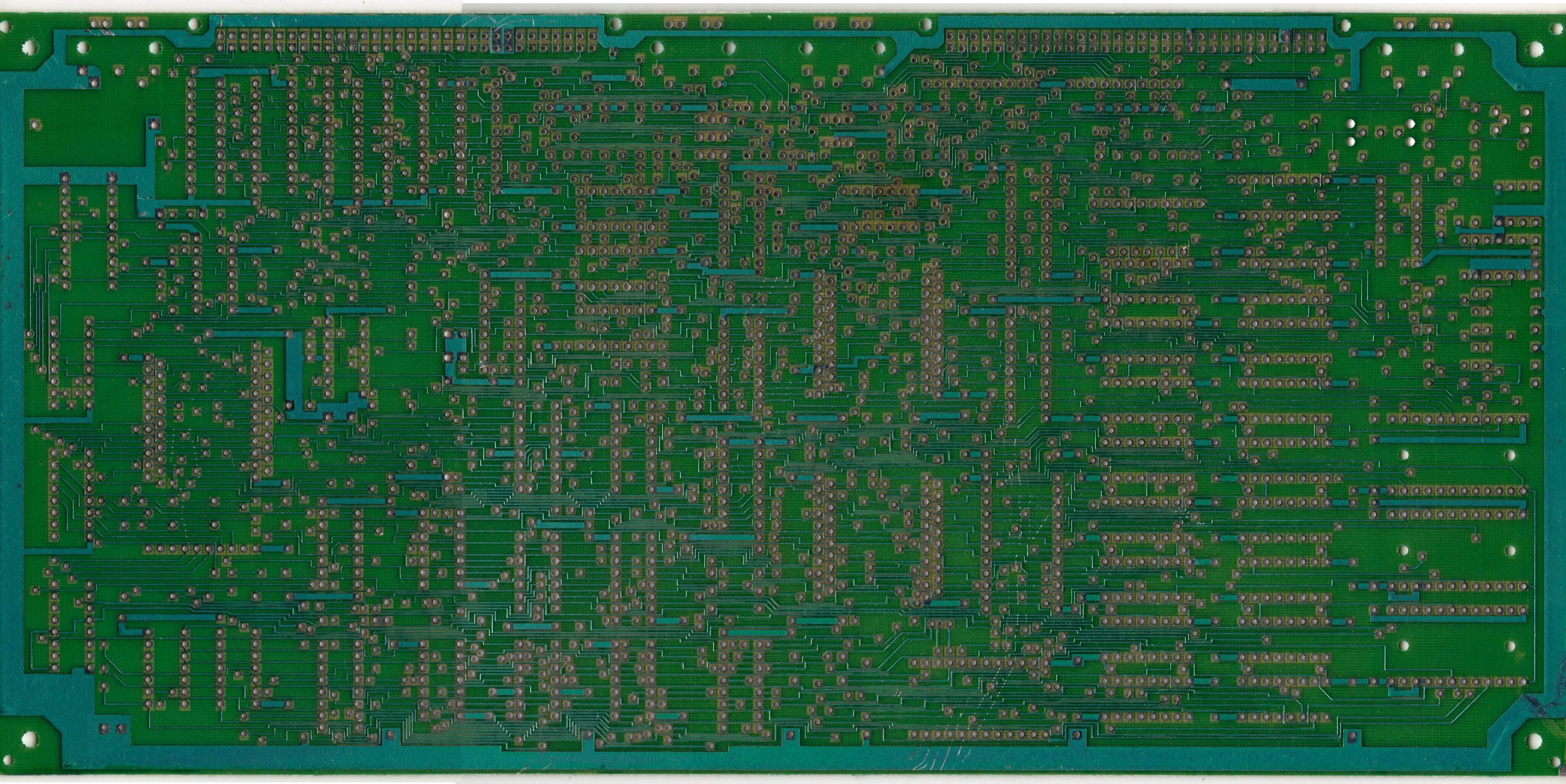

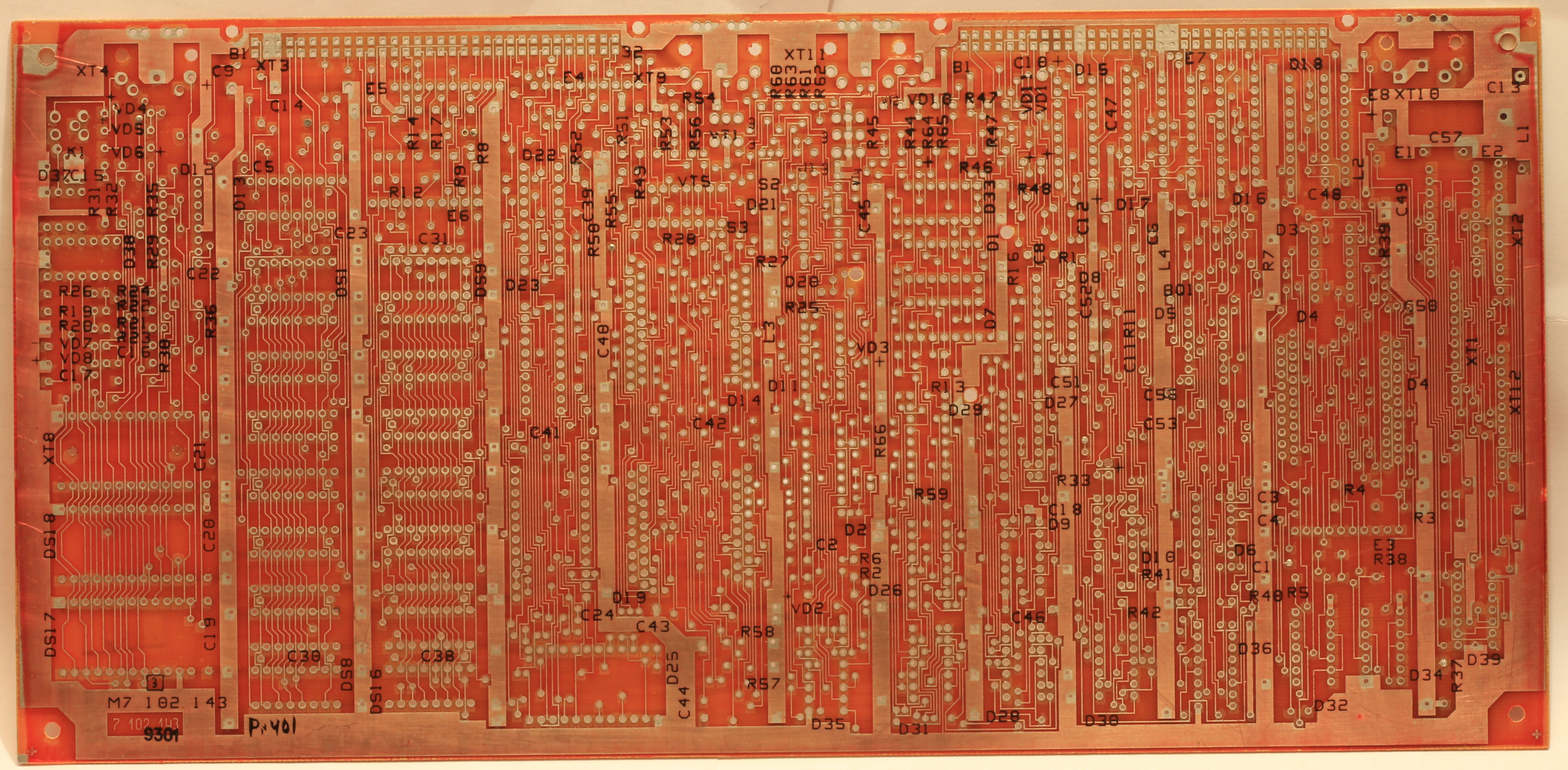

фото оригинала
Нажмите для просмотра прикрепленного файла
SuperMax

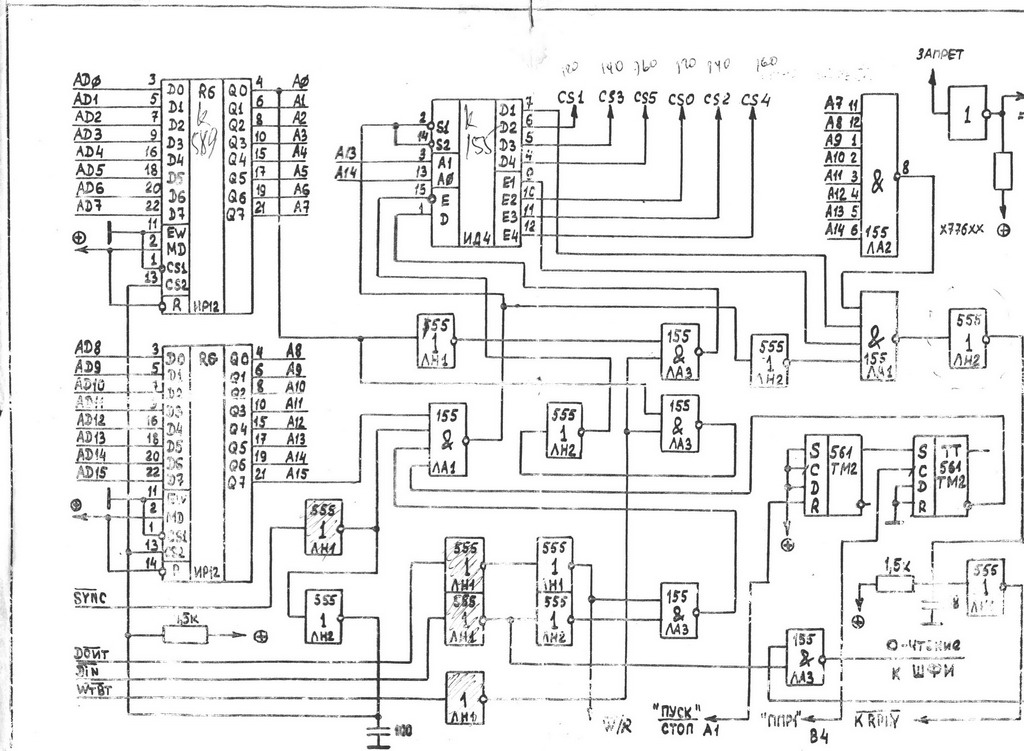

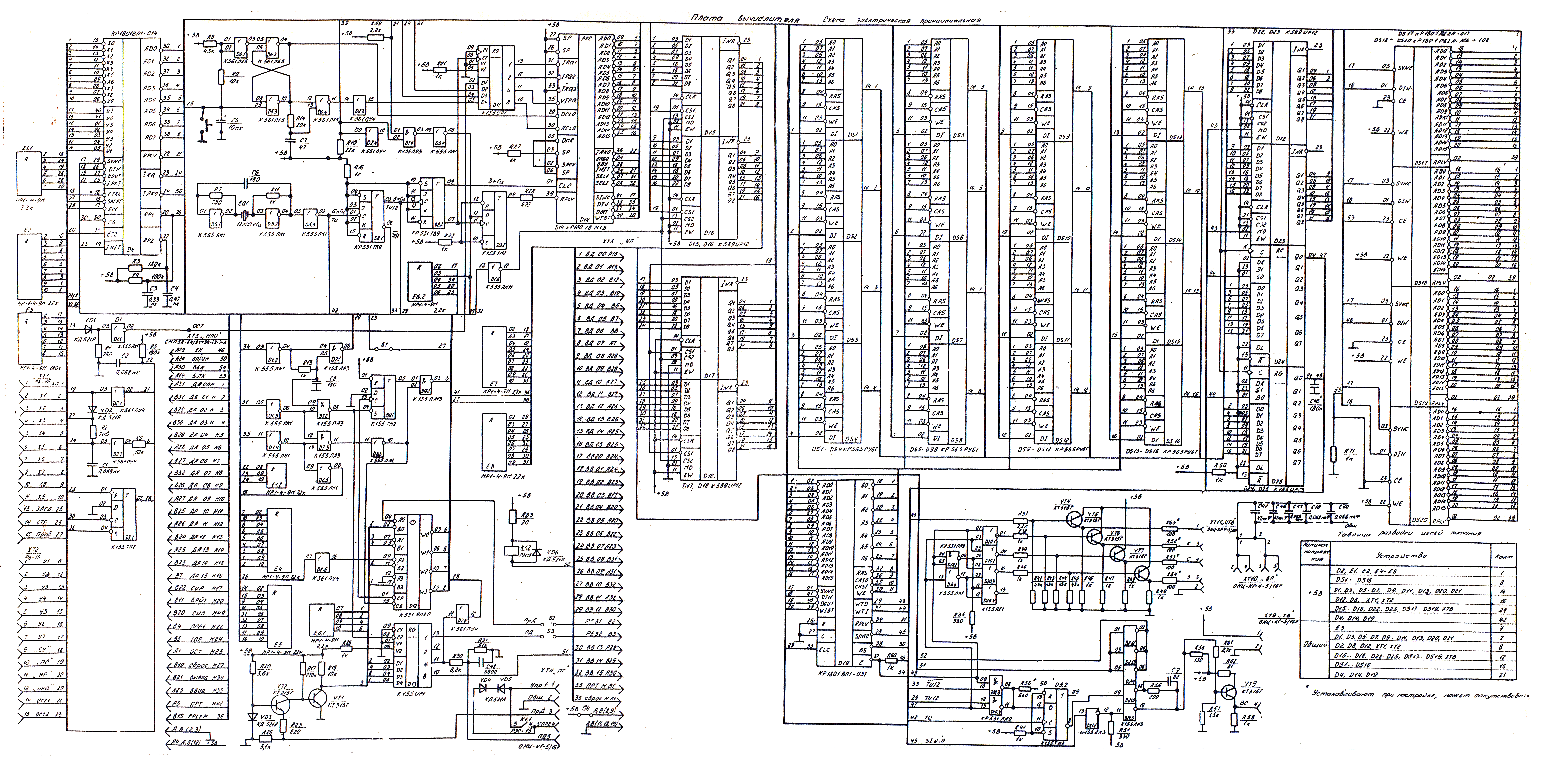

Cхема контроллера расширенной памяти
из коллекции Denis 'KT315B"
SuperMax

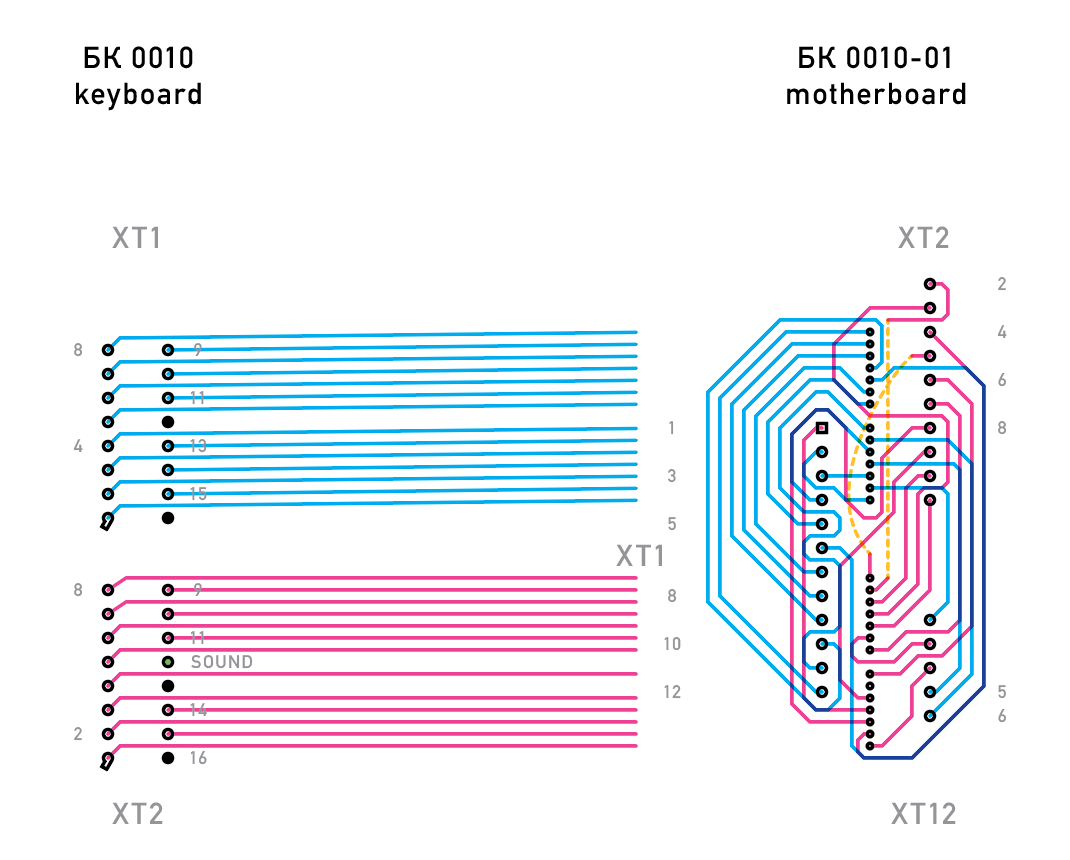

Схема БК0010-01 клавиатура нового образца


SuperMax
Схема БК0010-01 клавиатура старого образца


SuperMax

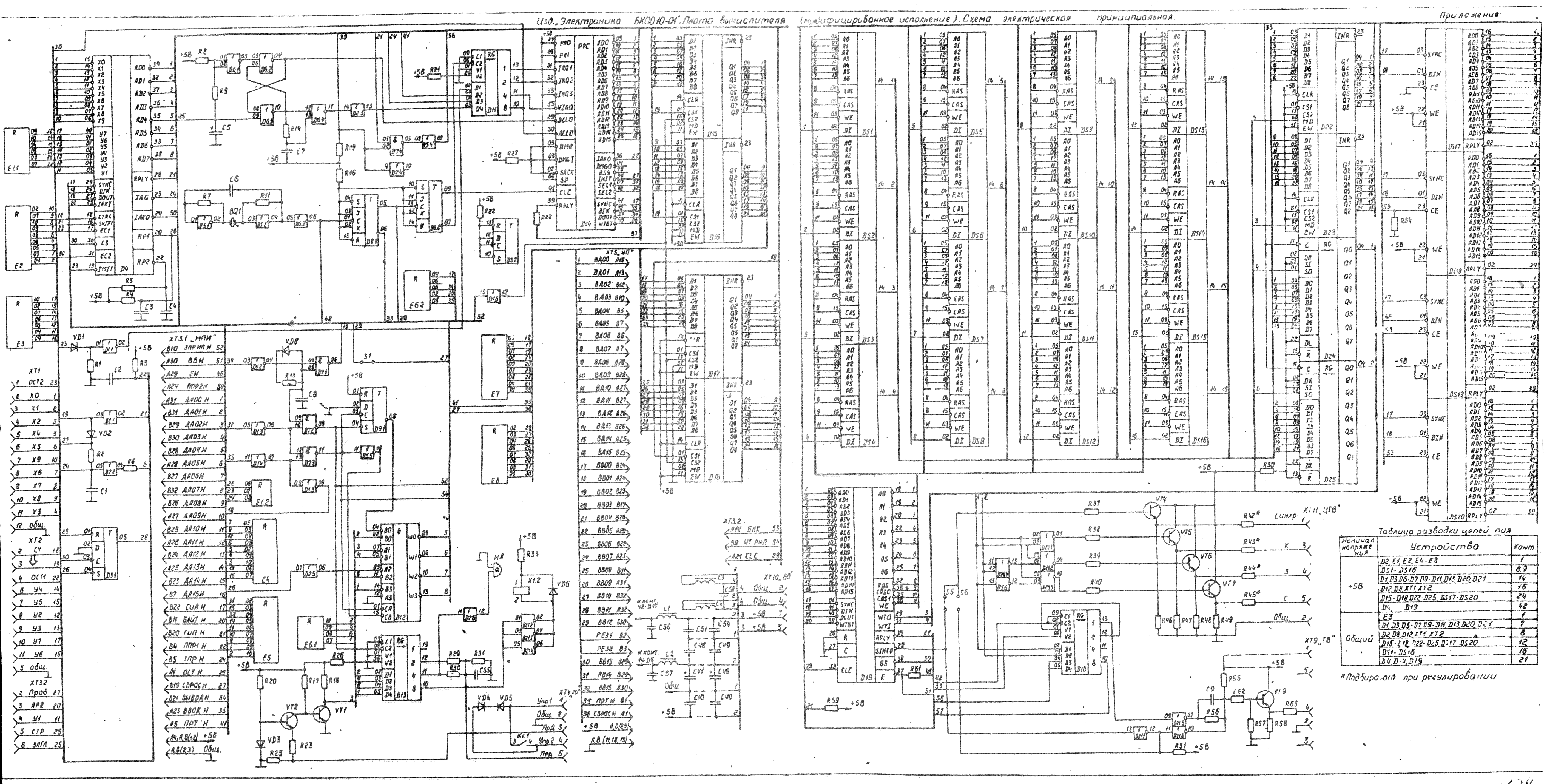

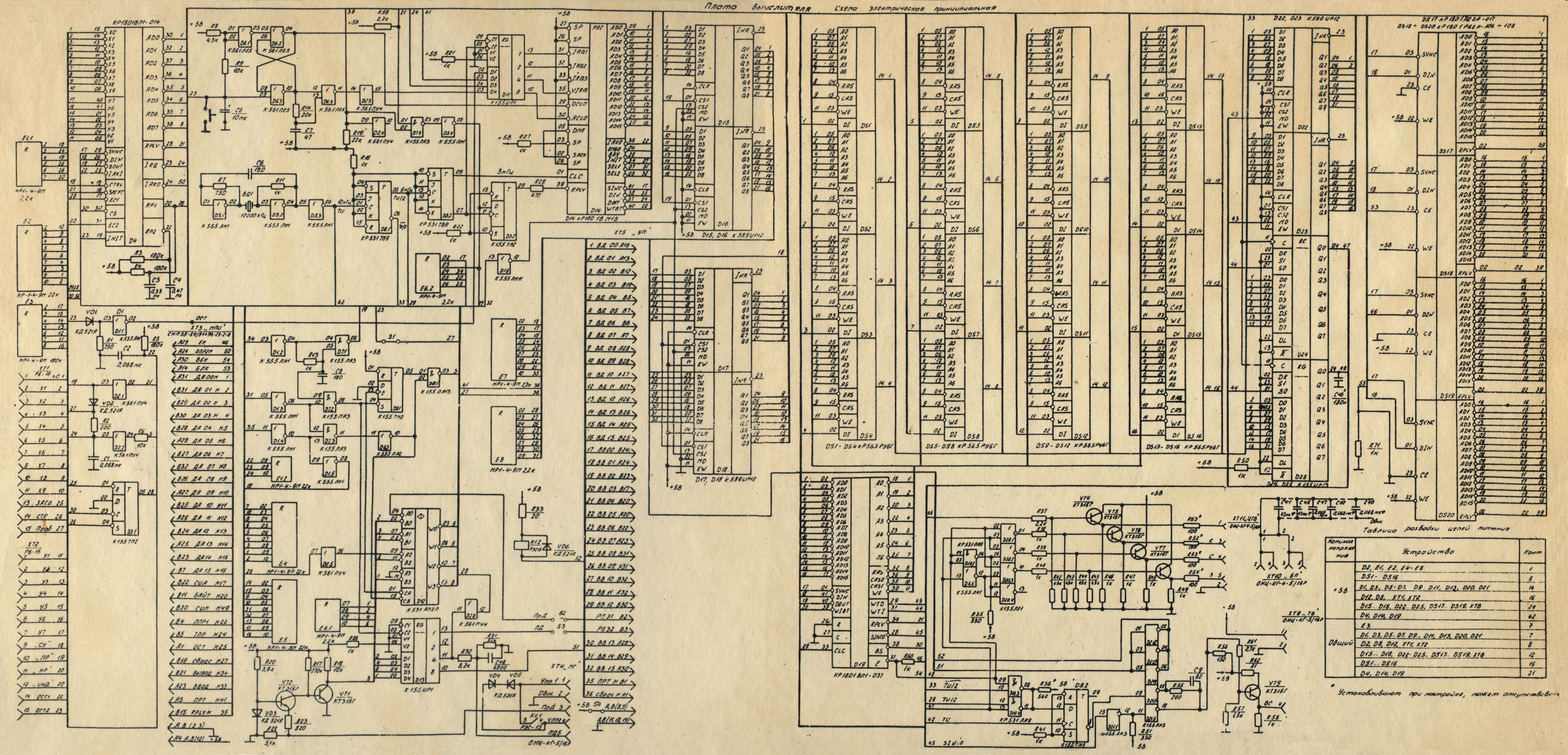

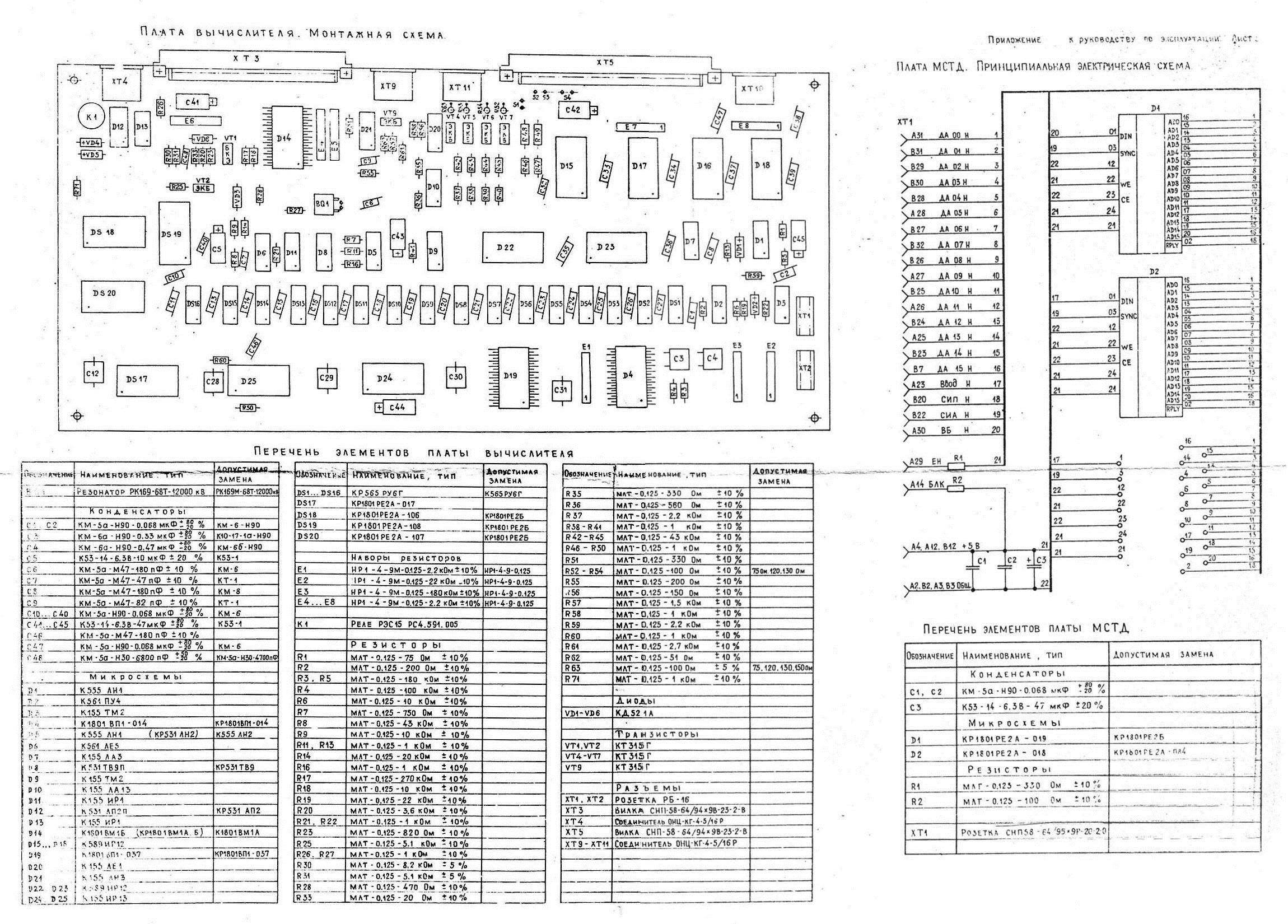

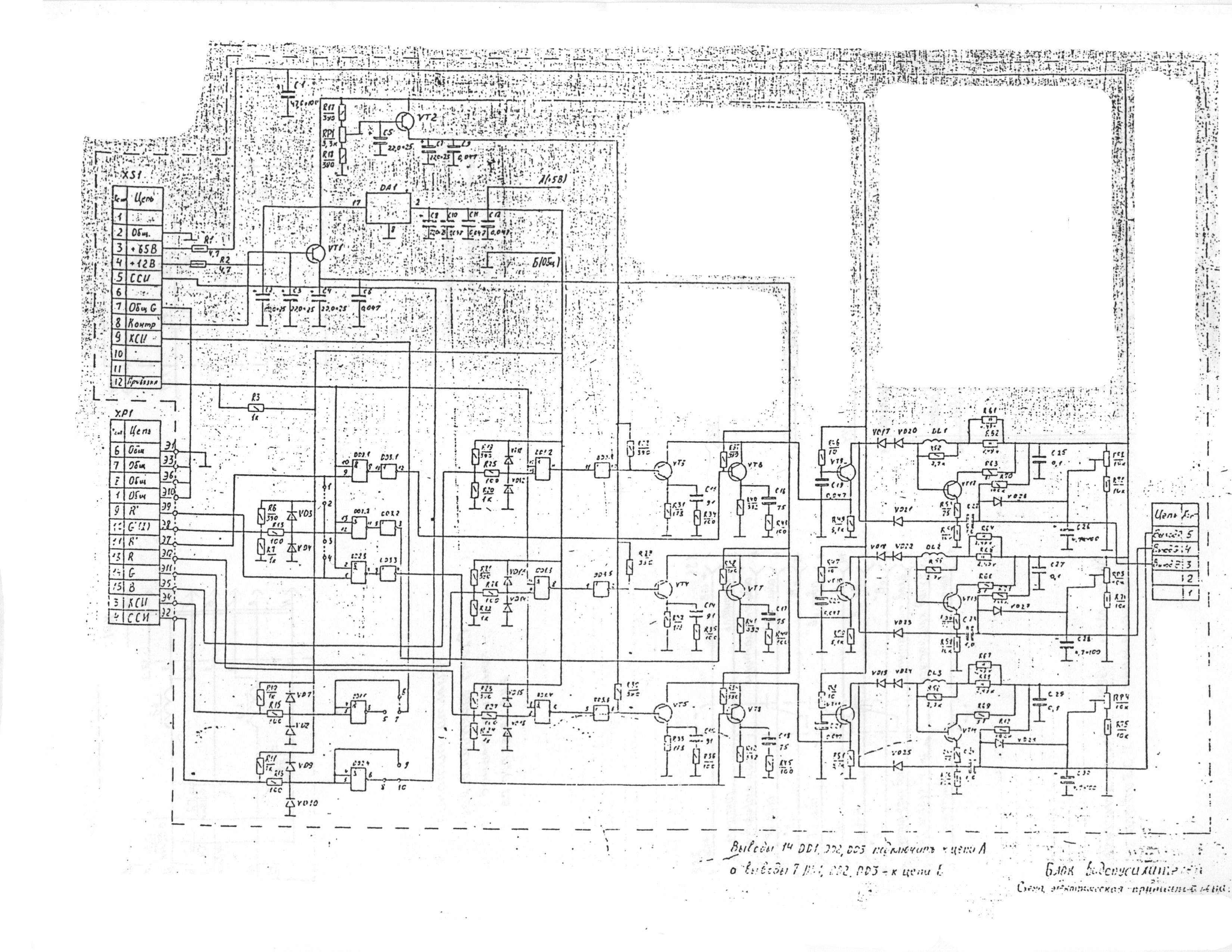

Блок МСТД10-01 (схема принципиальная)

SuperMax

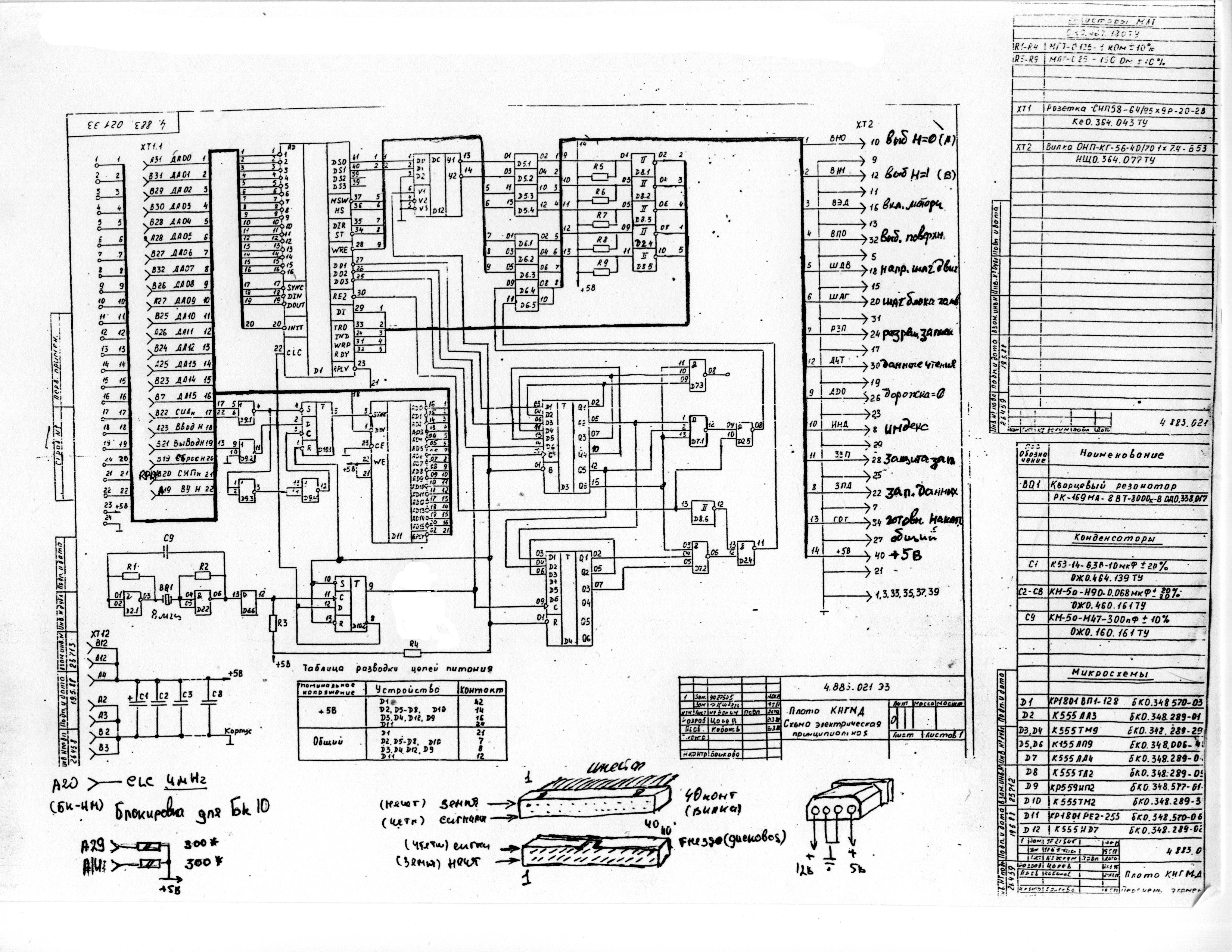

Блок КНГМД (схема принципиальная)

Стандартный блок КНГМД, шедший в комплекте поставки к БК0011(М)
Дорисована часть доработок Бориса Фролкина, взятых из статьи в ПК-БК 94/2


SuperMax

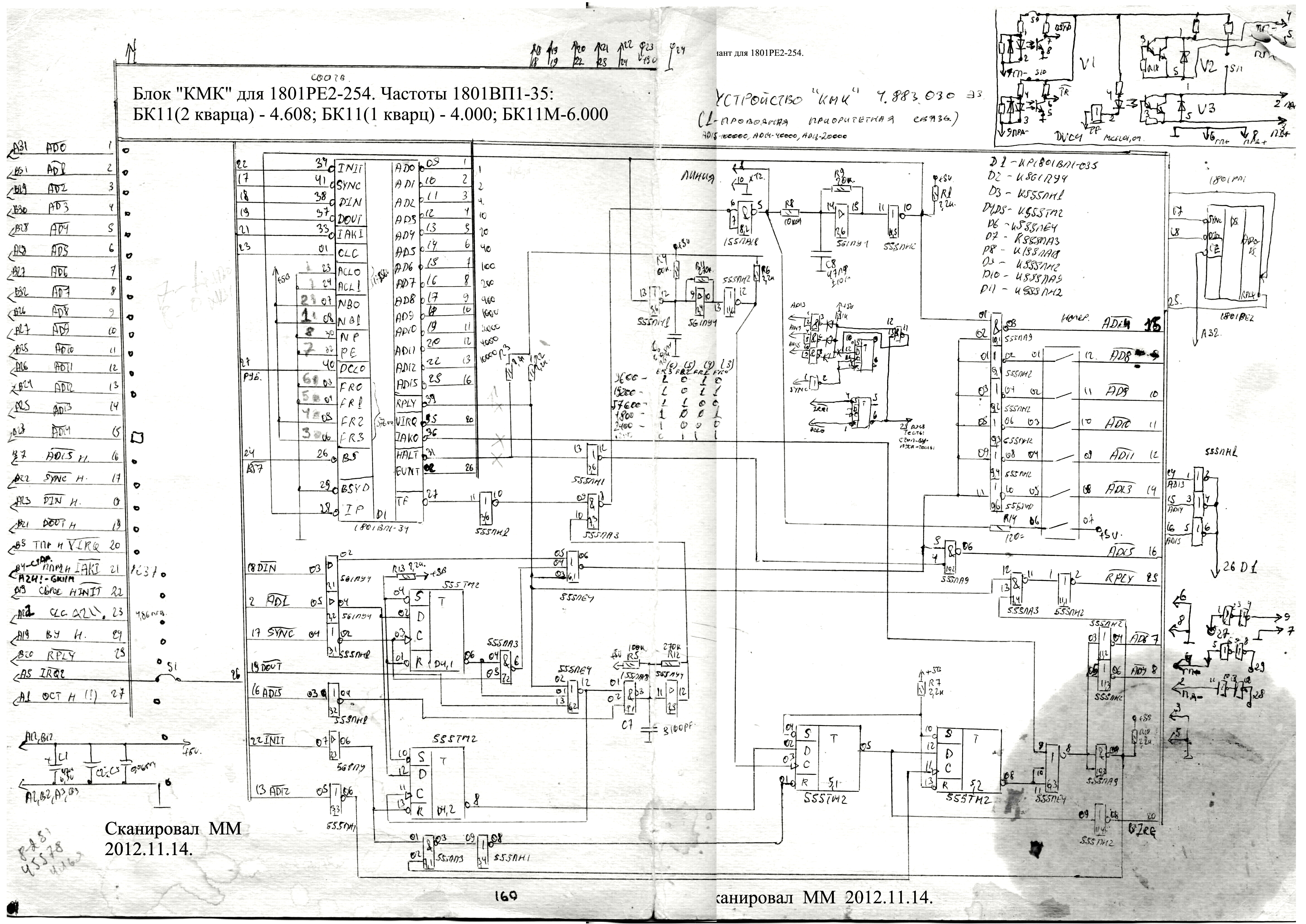

Был разработан Луговым. Предназначался для установки внутрь БК11М, в разъем подключения
доп платы Бейсика11. На краевой разъём контроллера припаивался стандартный КНГМД, с установленной модифицированной
прошивкой (1801РР1). Винчестер 2,5" также находился внутри БК.
Изначально КЖД был собран на рассыпухе, затем схема была оптимизирована, за счёт применения ПЗУ вместо отдельных лог. микросхем,
и в таком виде и затёртыми микросхемами КЖД успешно продавался в Самаре и Москве (где у Новака он переродился в СМК).
Контроллер не имел служебного ОЗУ, поэтому при обращении к винчестеру, приходилось сначала читать таблицу разделов винта.

Доступ:

177640 - статус/команда
177642 - выбор НЖМД и головки
177644 - ст.байт номера дорожки
177646 - мл.байт номера дорожки
177650 - номер сектора
177652 - счетчик секторов
177654 - код ошибки/не используется
177656 - данные чтения/записи
177620 - адрес накопителя/не используется
177622 - 2-й статус/сброс

Выражается благодарность Тимофееву Андрею (Terra), за то что ...надцать лет назад дал, это чудо тогдашней техники, для расшифровки
схемы.


SuperMax

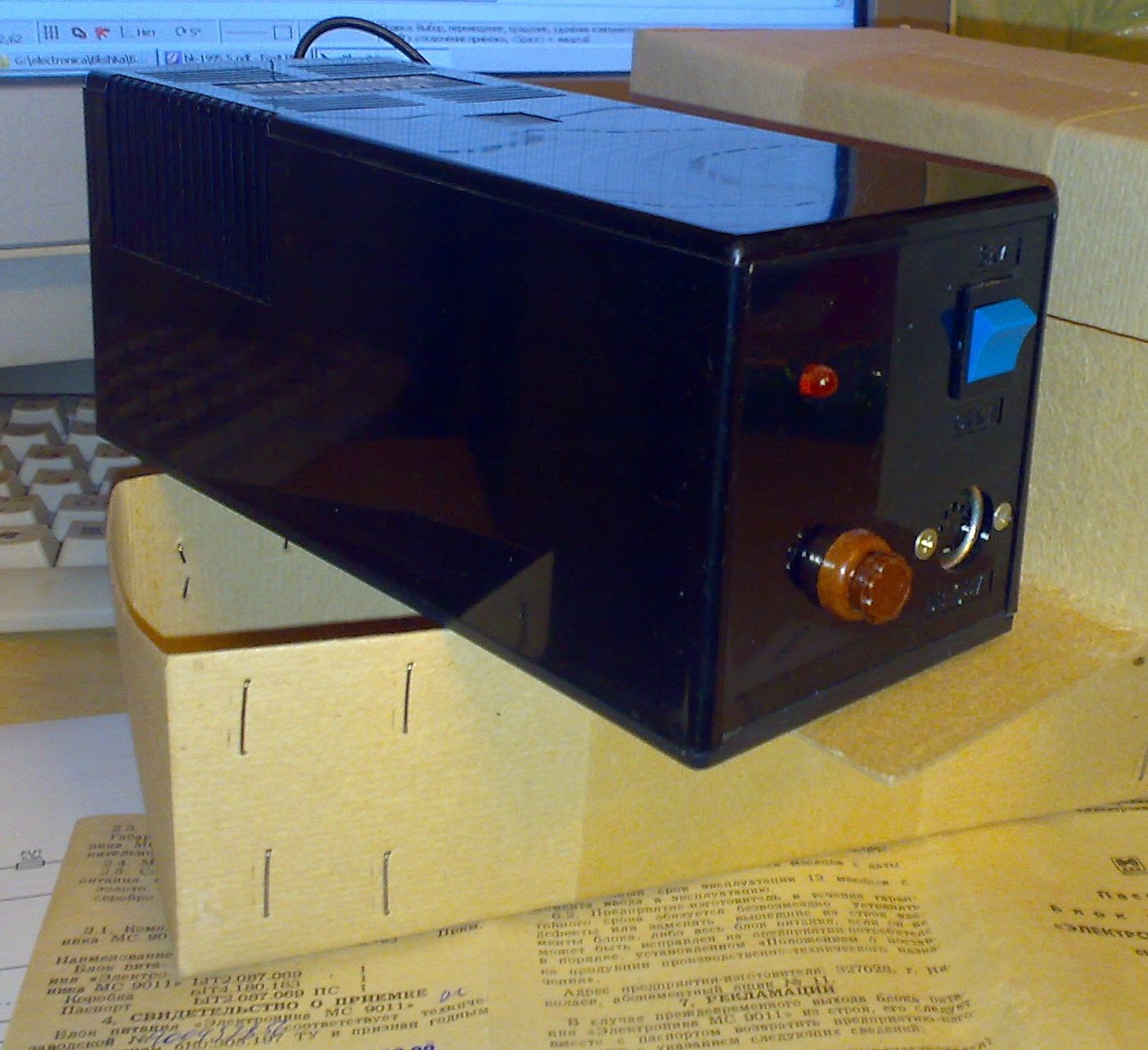

Польский блок питания, компактный, мощный, надёжный.
