В этой теме соберем разные фотографии БК-шек

ps: это из коллекции Denis 'KT315B"

KT315B

24.2.2009, 7:17

Цитата(SuperMax @ 21.2.2009, 11:39)

В этой теме соберем разные фотографии БК-шек

ps: это из коллекции Denis 'KT315B"

А вот и я =) Еще фотки нужны? Могу еще много накидать =)

SuperMax

25.2.2009, 19:29

Конечно!

KT315B

26.2.2009, 4:51

Итак, небольшой экскурс в мир периферии для БК...

Контроллер дисковода.

1) Общий вид
Нажмите для просмотра прикрепленного файла

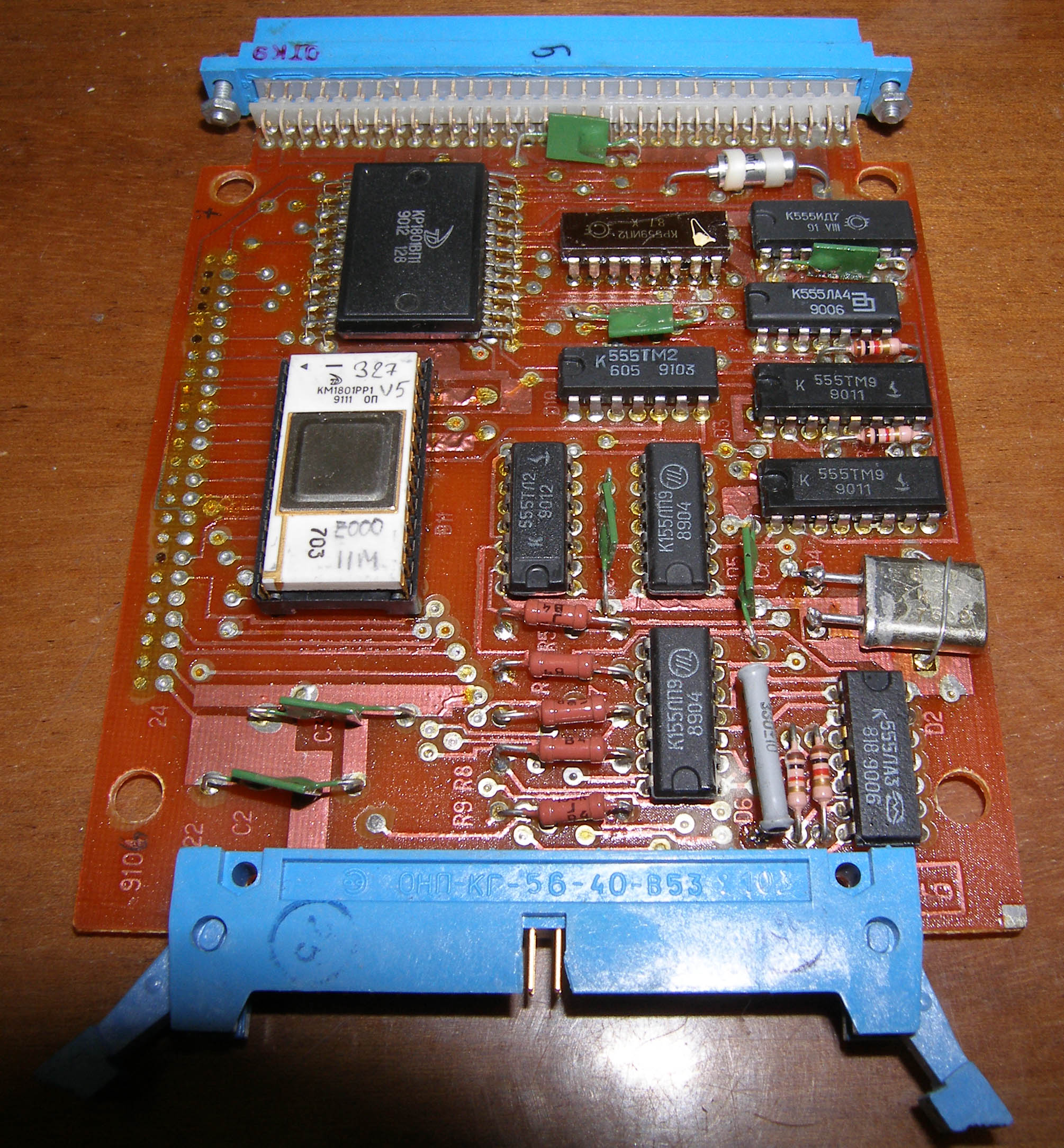

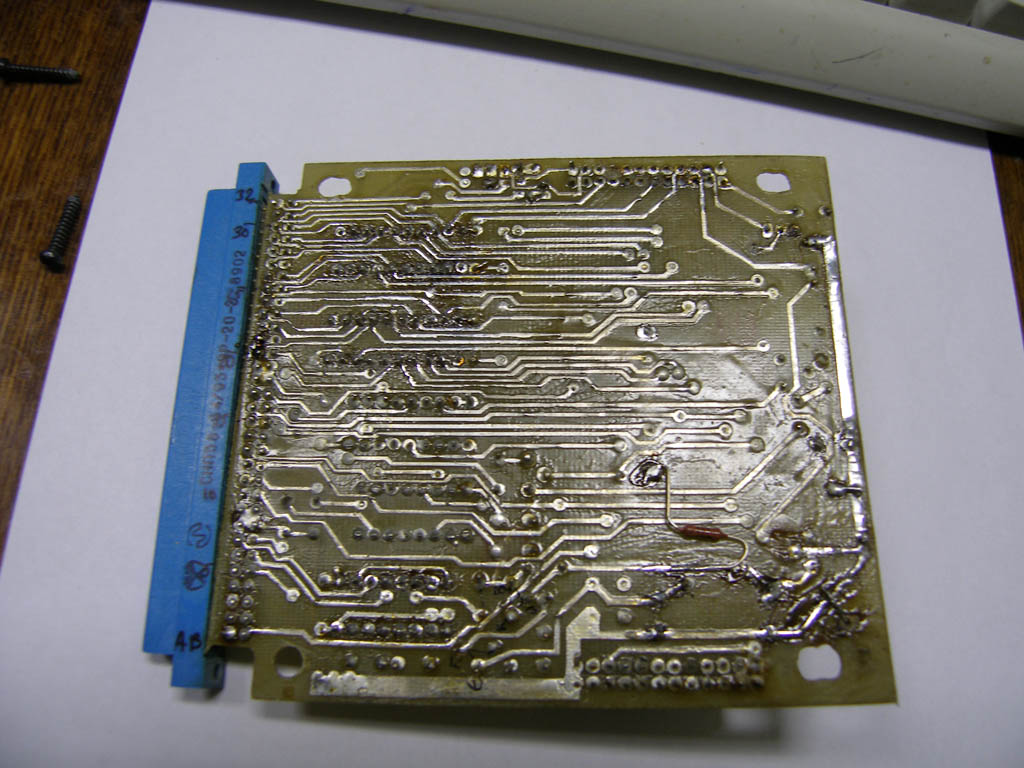

2) Плата. Микросхема в керамическом корпусе - К1801РР1 с зашитым МКДОСом, припаяна прямо поверх микросхемы с драйвером дисковода.
Нажмите для просмотра прикрепленного файла

3) А вот эти резисторы обеспечивают блокирование ПЗУ бейсика и загрузку драйверов и МКДОС вместо него при старте БКшки.
Нажмите для просмотра прикрепленного файла

KT315B

26.2.2009, 5:09

Контроллер дисковода фирмы "Альтек" с ДОЗУ 16К

1) Общий вид
Нажмите для просмотра прикрепленного файла

2) Плата. Маркировки некоторых компонентов стерты...
Нажмите для просмотра прикрепленного файла

3) Монтаж платы оставляет желать лучшего, но контроллер все равно получился хороший.
Нажмите для просмотра прикрепленного файла

Пока все, фотки еще есть, но квота не позволяет

SuperMax

4.3.2009, 1:39

Все ограничения сняты - можно постить !

KT315B

5.3.2009, 7:58

БК0010-01 в коричневом корпусе.

Нажмите для просмотра прикрепленного файла

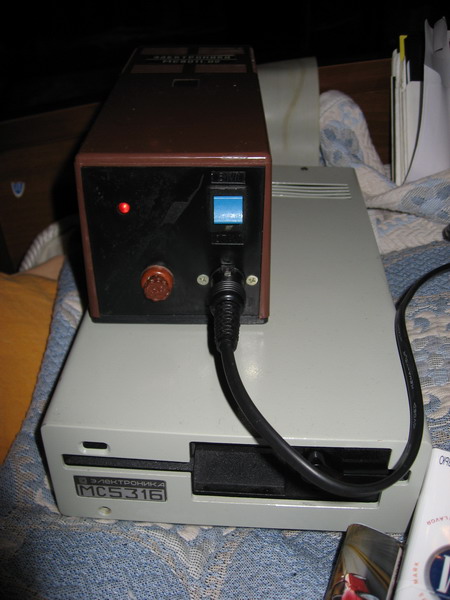

Блок питания БКшки и дисковод МС5316.

Нажмите для просмотра прикрепленного файла

SuperMax

10.3.2009, 21:52

11ая c обычной клавиатурой

SuperMax

10.3.2009, 22:15

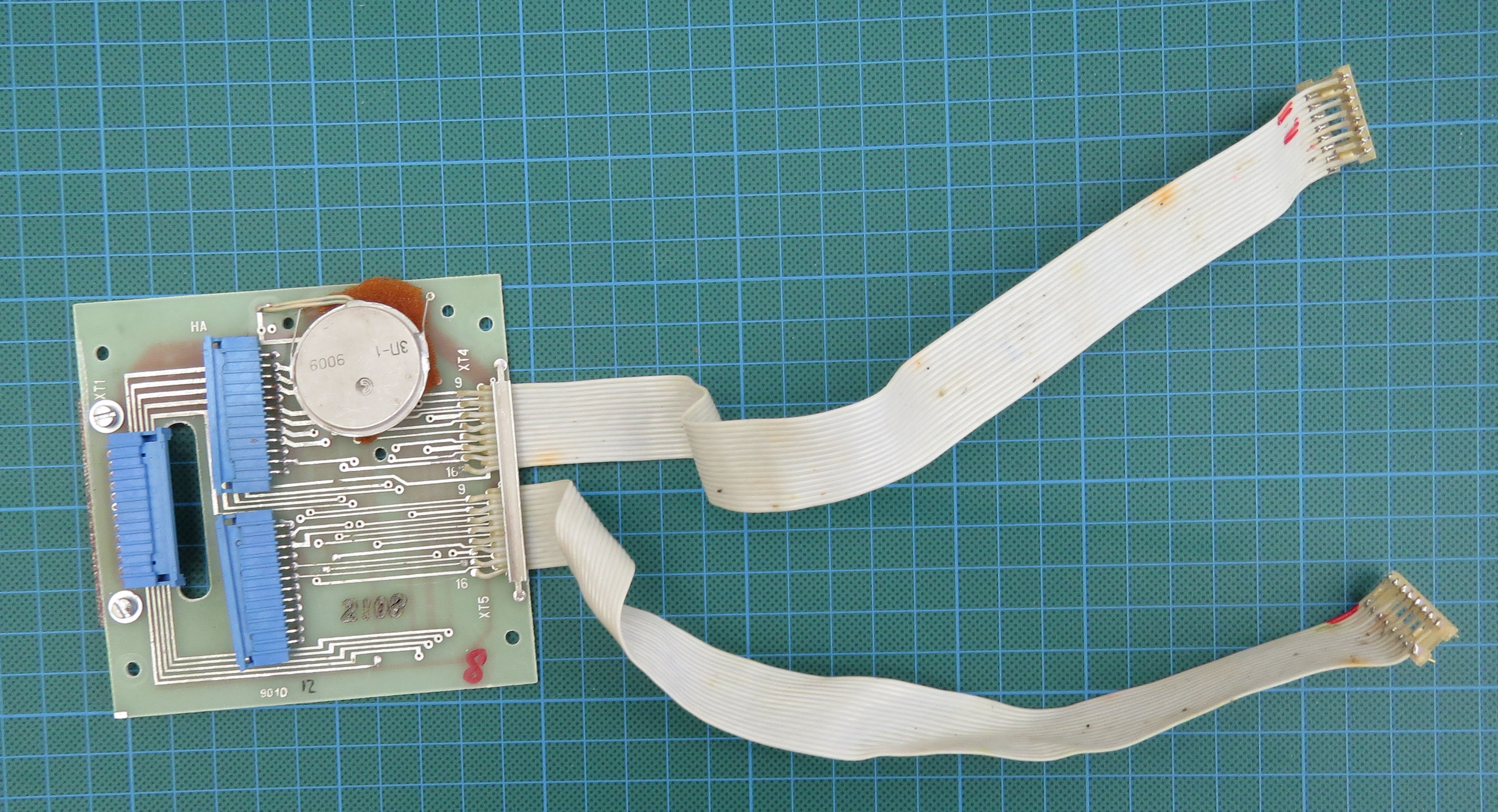

Программатор для БК

изначально ему требовалось внешнее питание но я его доработал (вставил преобразователь 5->24В)
также пришлось поменять почти все микросхемы ибо они были армянские... а качество в 90х у армянских микросхем было мягко говоря плохое....

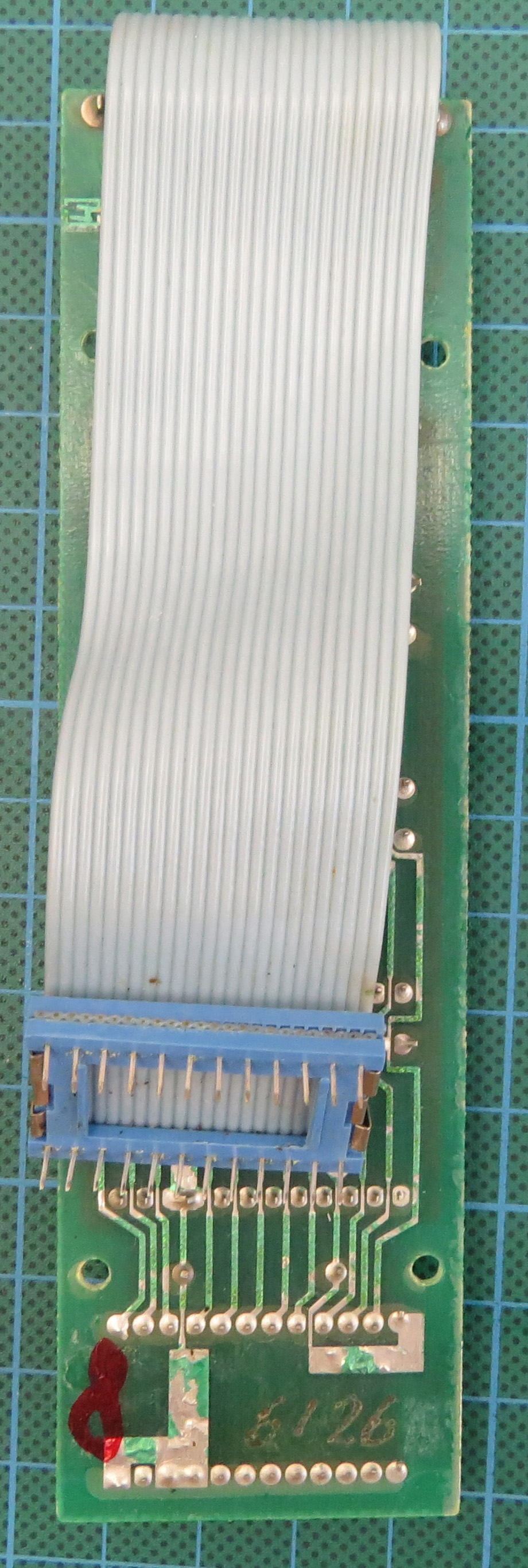

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

13.12.2013, 23:27

Фото комплекта

делаем копии ADOS для УКНЦ на новую дискету. дискета 94ого записи прекрасно читается!
Нажмите для просмотра прикрепленного файла
а вот правильные дискеты для хранения
Нажмите для просмотра прикрепленного файла

SuperMax

6.1.2014, 0:28

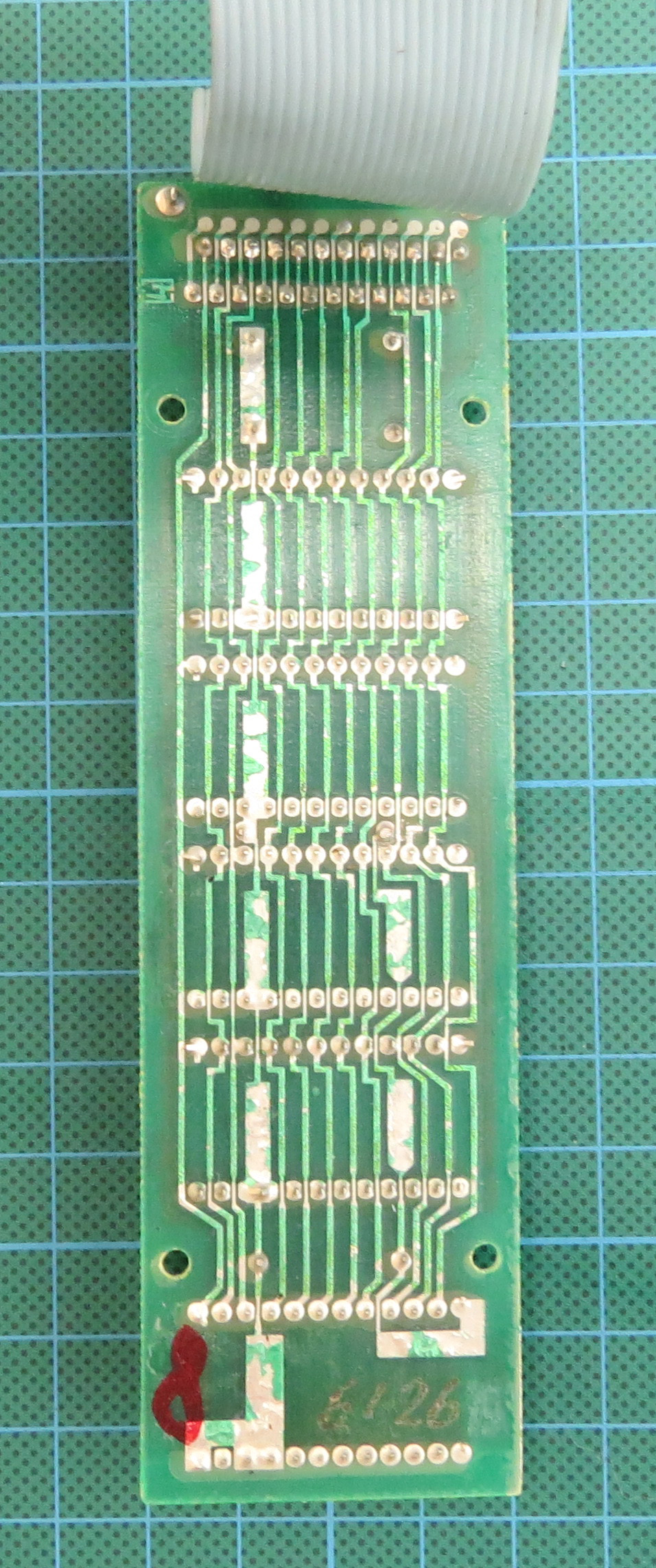

КНГМД из моей коллекции

1й - заводской, но тк ПЗУ была дефектная то пришлось поменять
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

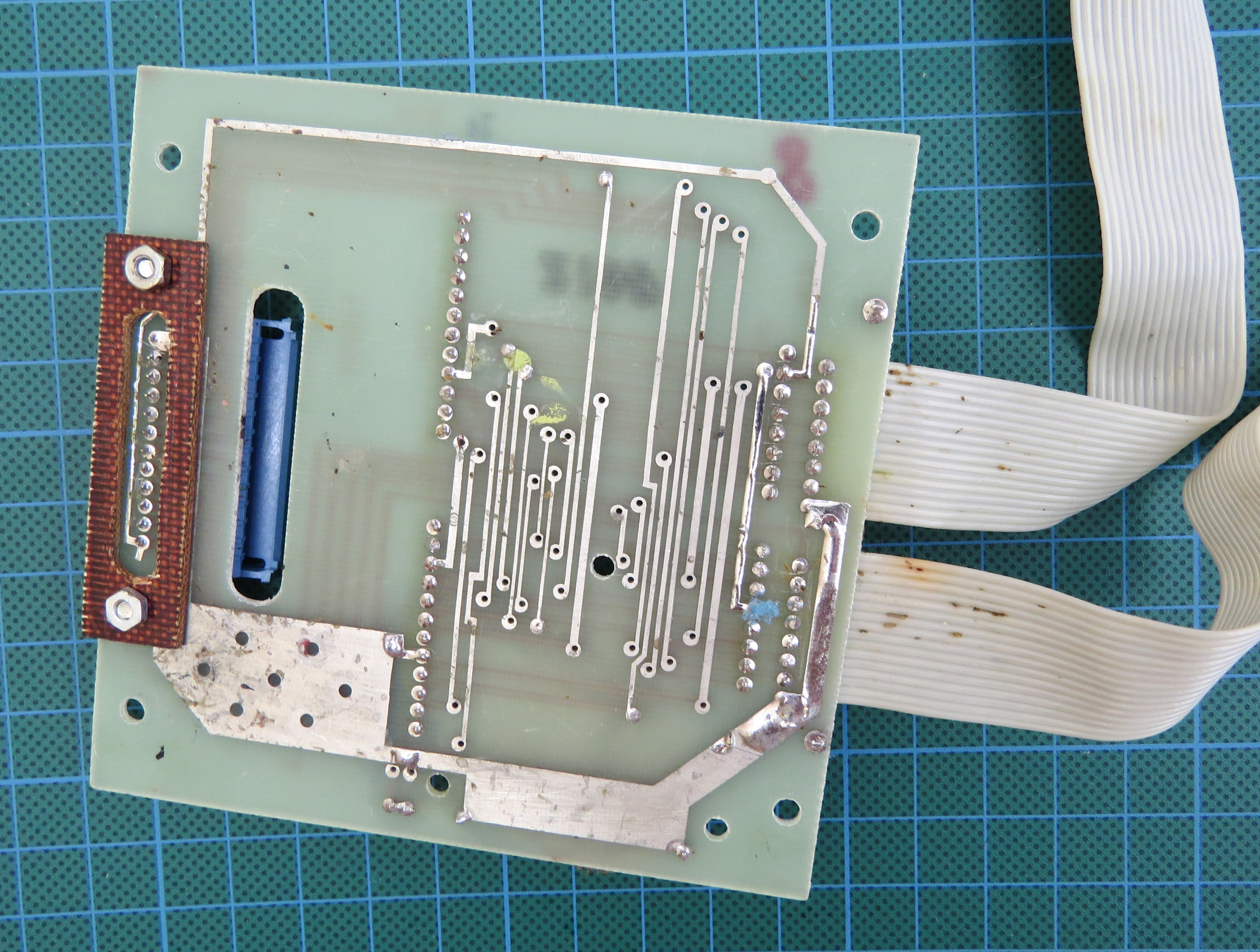

2й - cамосбор. мы (дело было в Кирове в 90х) собирали контроллеры с платами расширения памяти под ANDOS. Плату расширения (увы у меня не сохранилась) разработал Сергей Деньгин. что примечательно в этой версии использовались РФки - те на РТ5й был собран дешифратор для их управления.
тк 1801РР1 были и тогда жуткой редкостью.
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

SuperMax

6.1.2014, 0:35

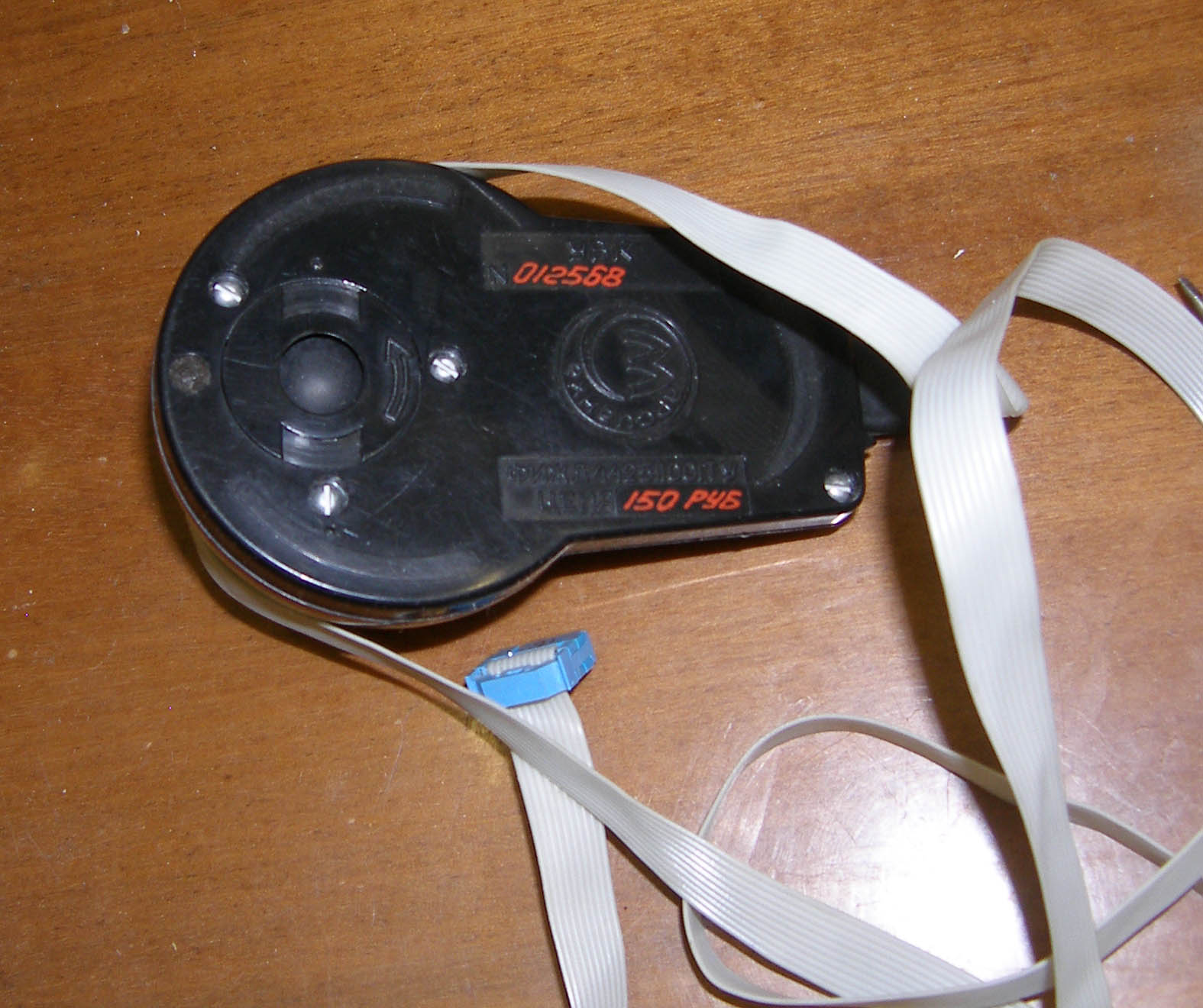

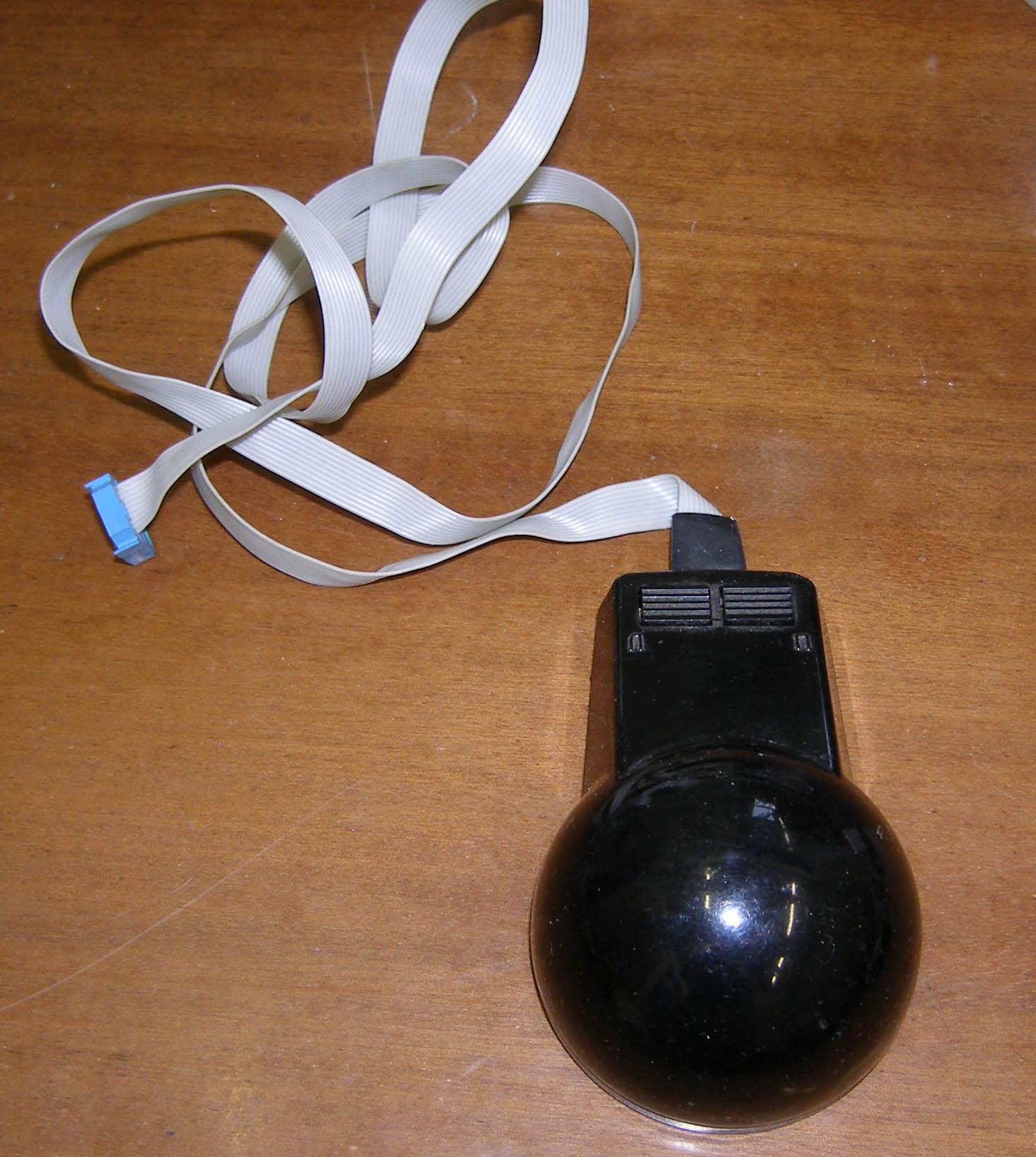

Мышка Марсианка (пришла ко мне от Игоря Березинцева)
а моя к сожалению ушла попользоваться и не вернулась еще в Кирове в 90х. (Костик привет - верни мыша!!!)

Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

SuperMax

6.1.2014, 0:37

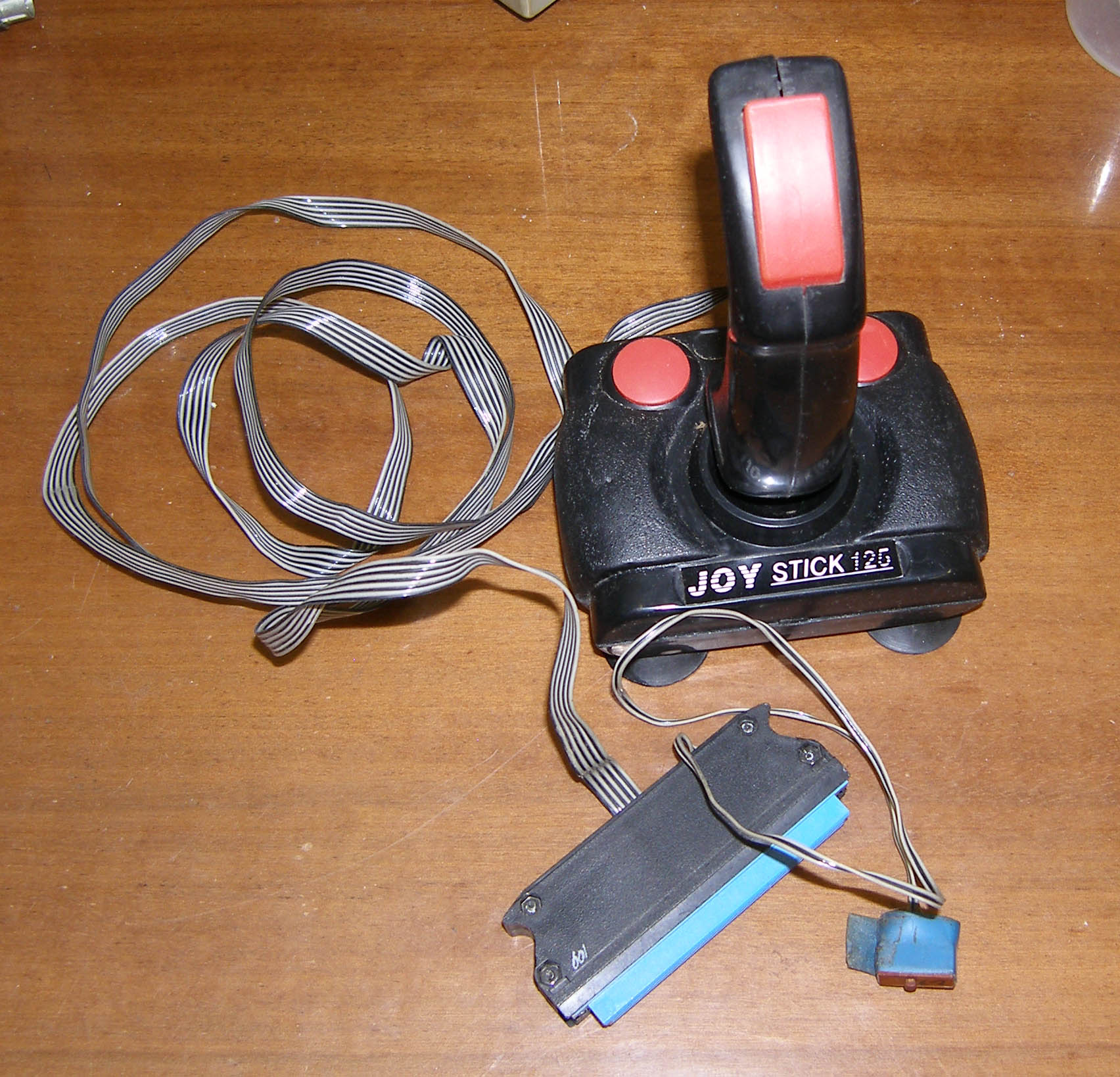

Джойстики

Заводской под БКшку (от Игоря Березинцева)
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

Мой
те куплен заводской под спектрум и подключен
микрик повешен на прерывание по вектору 274 - те кнопка для скриншотов итд
Нажмите для просмотра прикрепленного файла

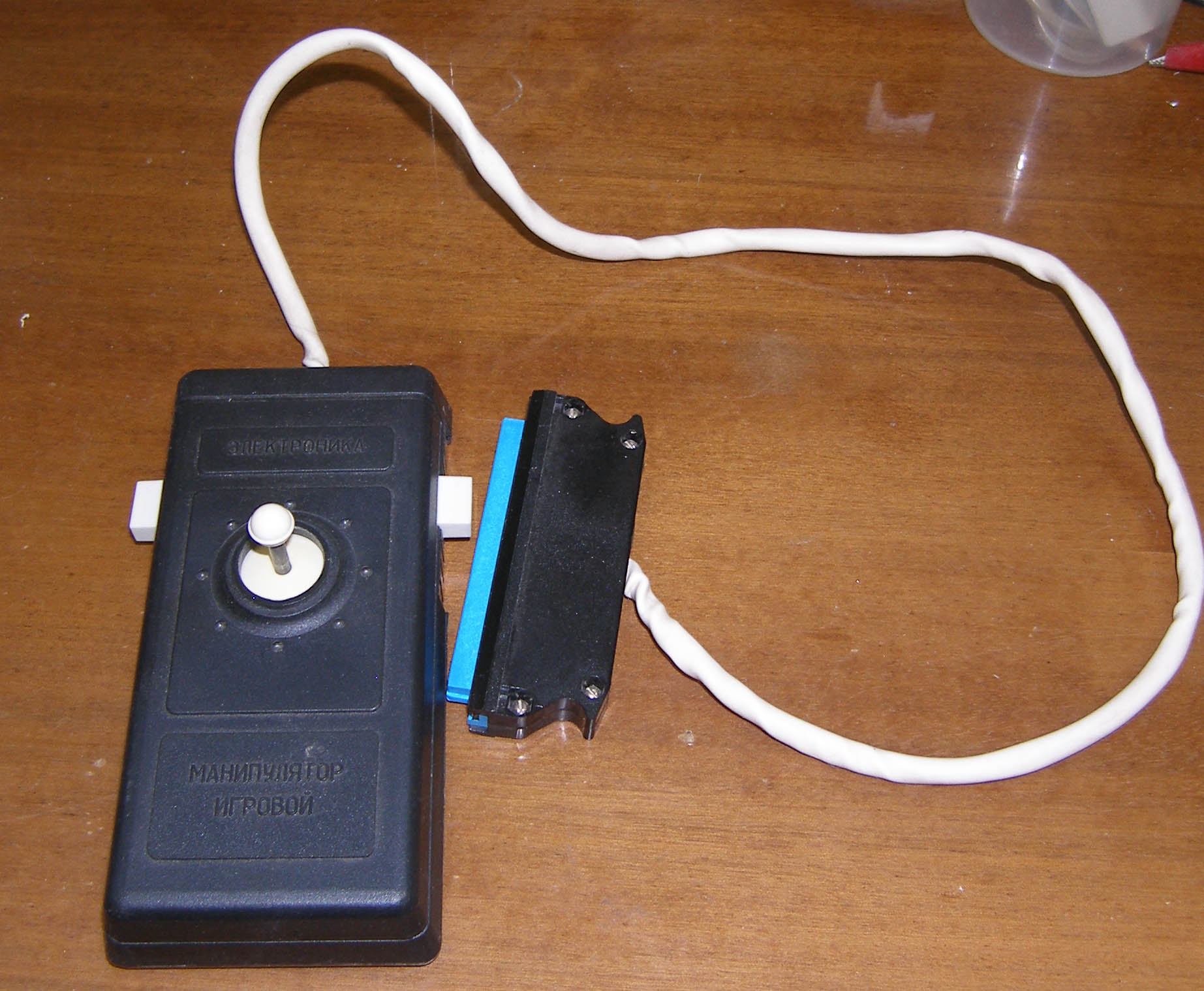

Самодельный (от Игоря Березинцева)
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

SuperMax

6.1.2014, 0:41

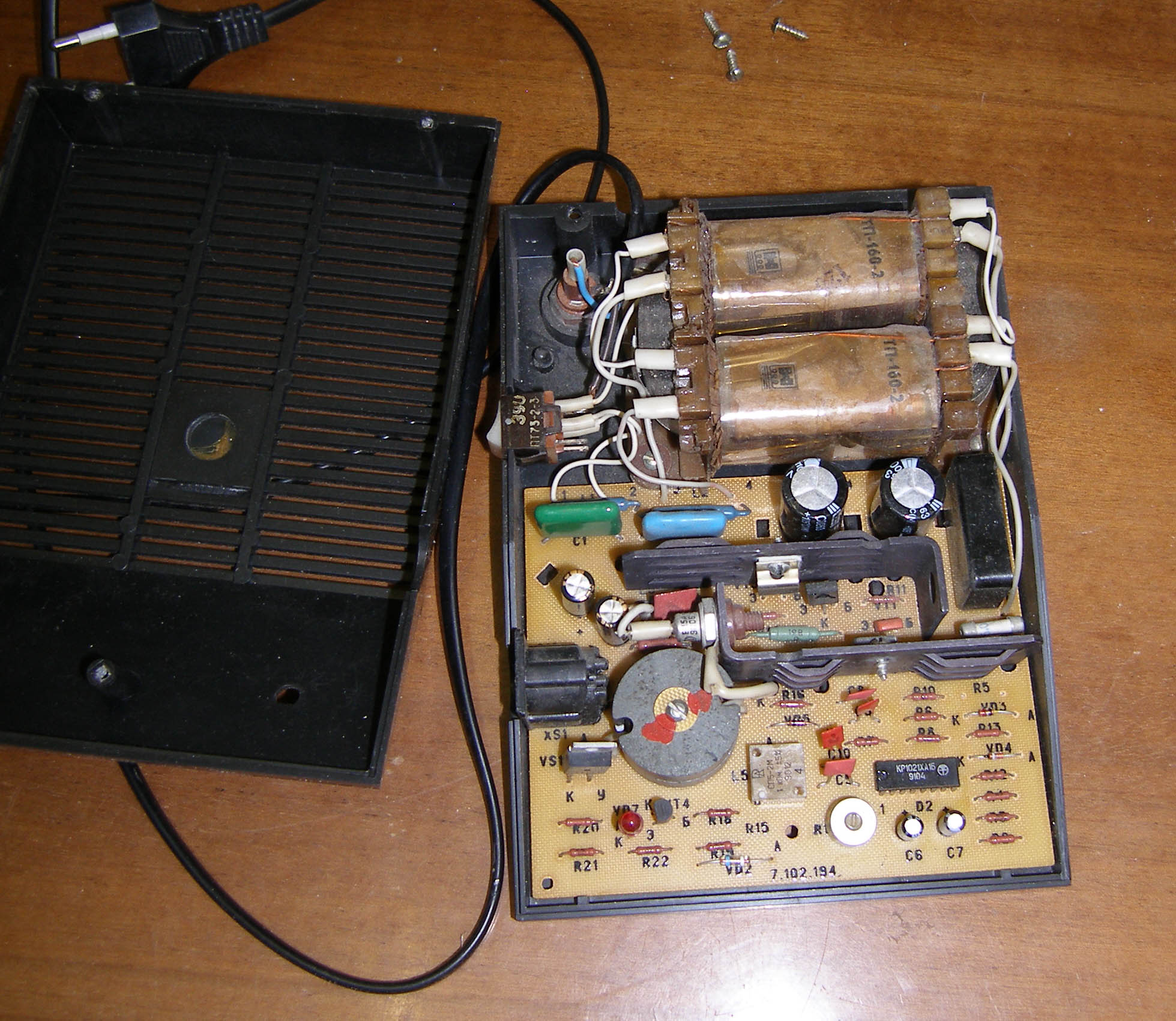

БП МС9016

причем со штатными конденсаторами шипел и посвистывал
однако, после замены электролита 4700мкф на 2х2200 LowESR перестал - стал бесшумным!

Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

провел нагрузочное тестирование - 3А держит без проблем, не перегревается

SuperMax

6.1.2014, 0:44

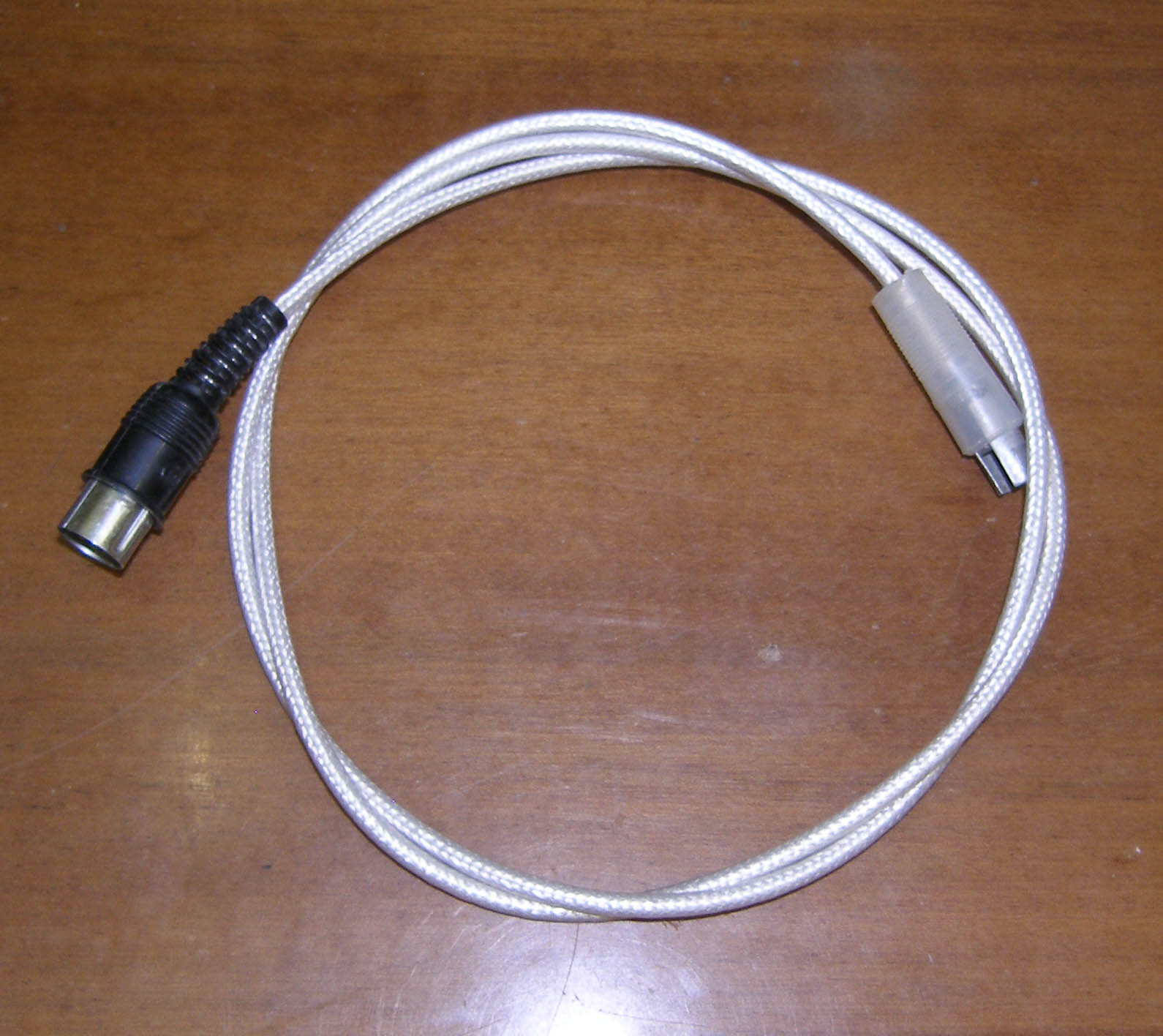

Стандартный шнур к монитору ЧБ

Нажмите для просмотра прикрепленного файла

SuperMax

17.1.2014, 12:16

Одна из машин в работе - копируем архивные дискеты
Нажмите для просмотра прикрепленного файла

SuperMax

1.8.2021, 13:37

SuperMax

1.8.2021, 13:41

Обычная 11М

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

13.8.2021, 19:39

Обычная 11

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

13.8.2021, 19:42

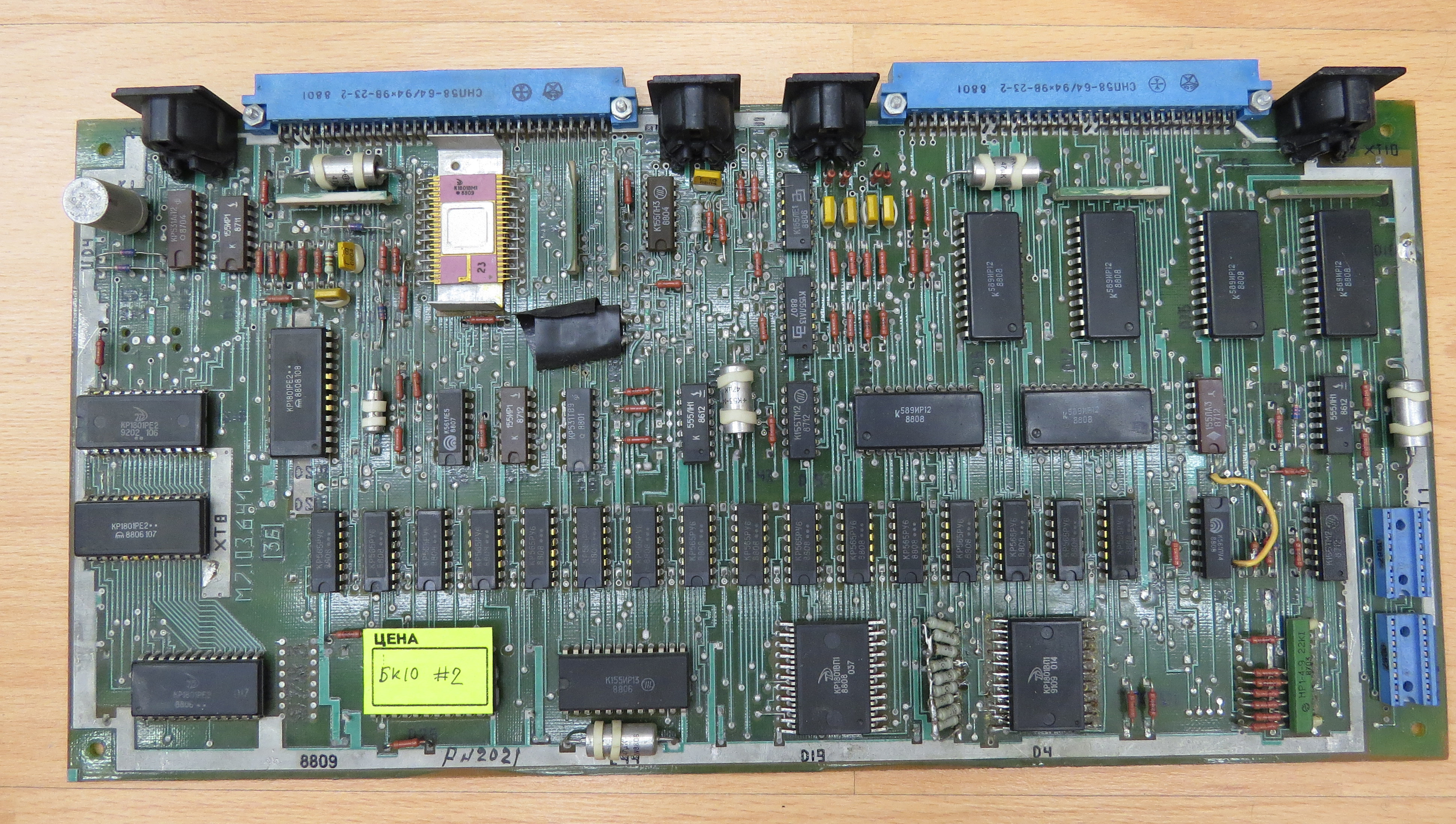

БК 10 разные
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

1.11.2021, 10:19

Менестрель
Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла Нажмите для просмотра прикрепленного файла

SuperMax

10.9.2022, 17:02

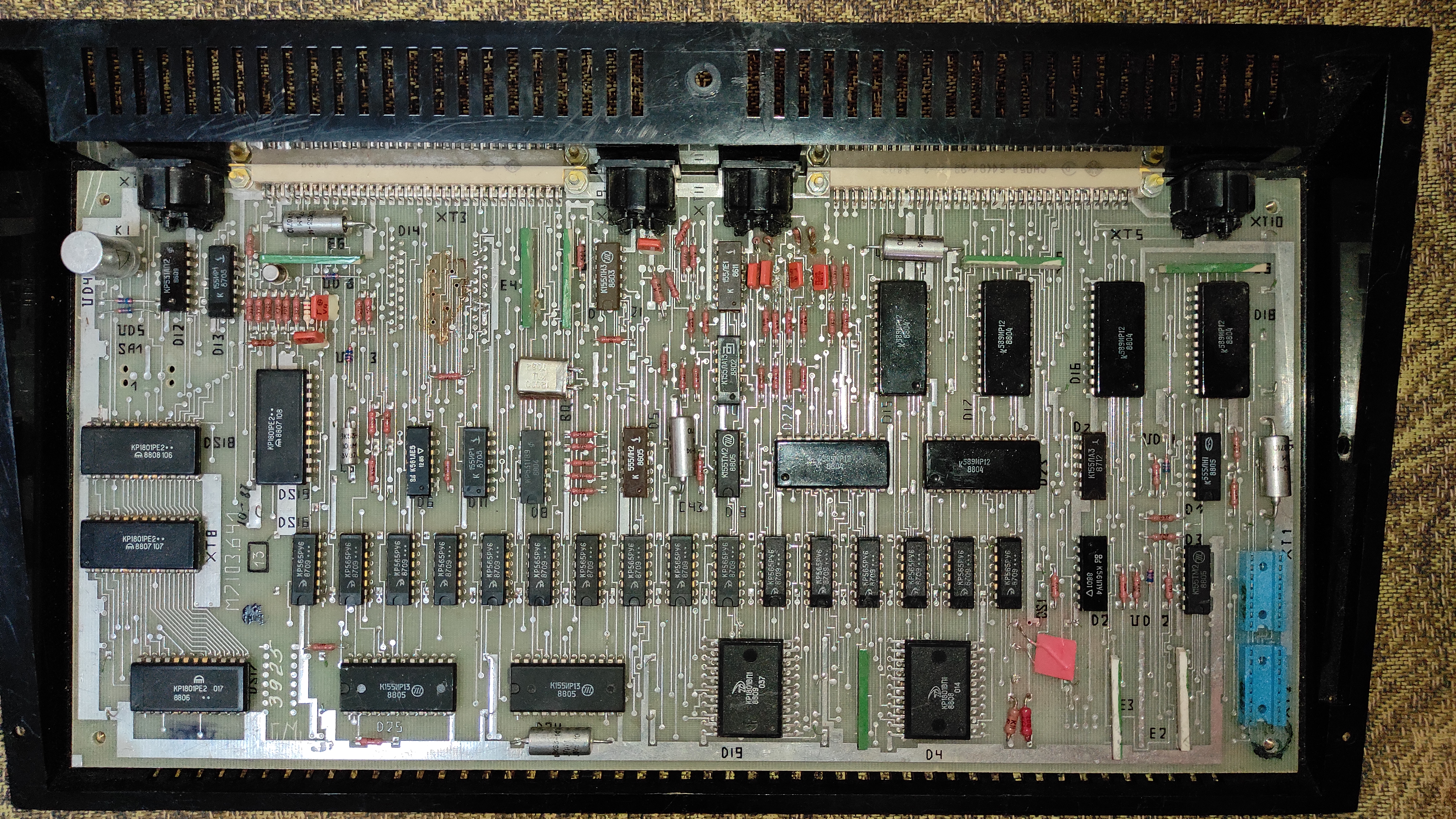

БК10 ранняя

SuperMax

11.9.2022, 11:52

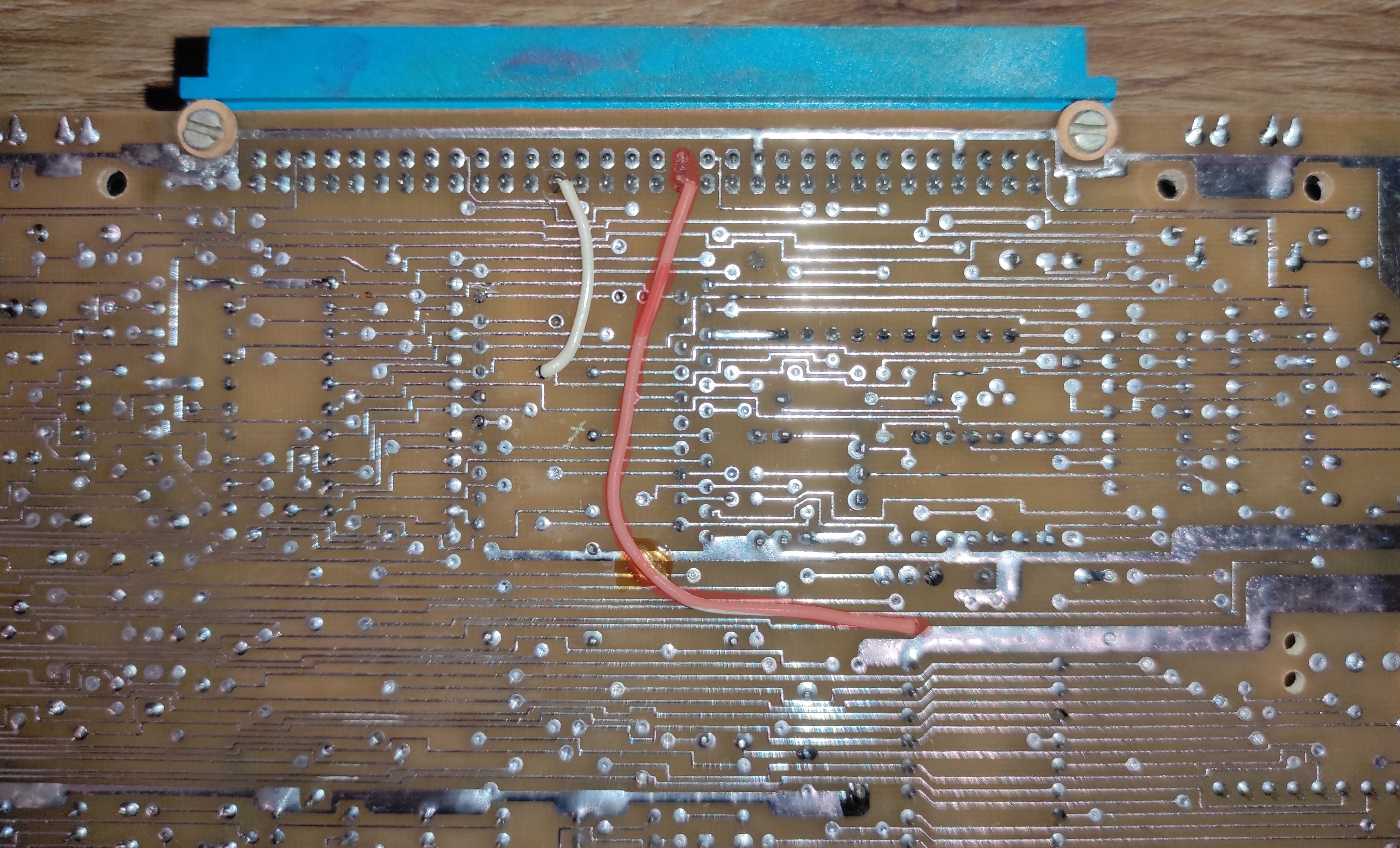

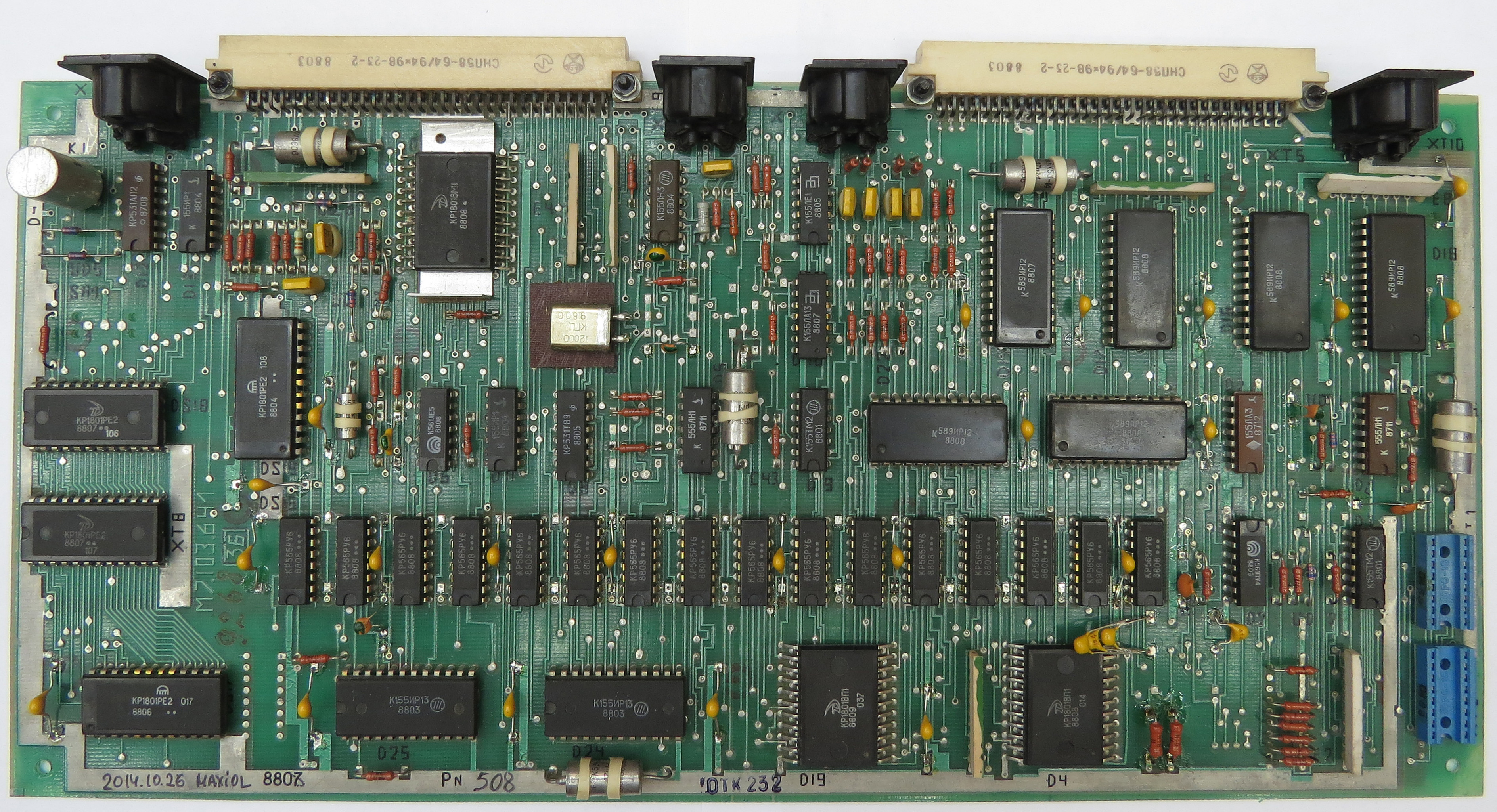

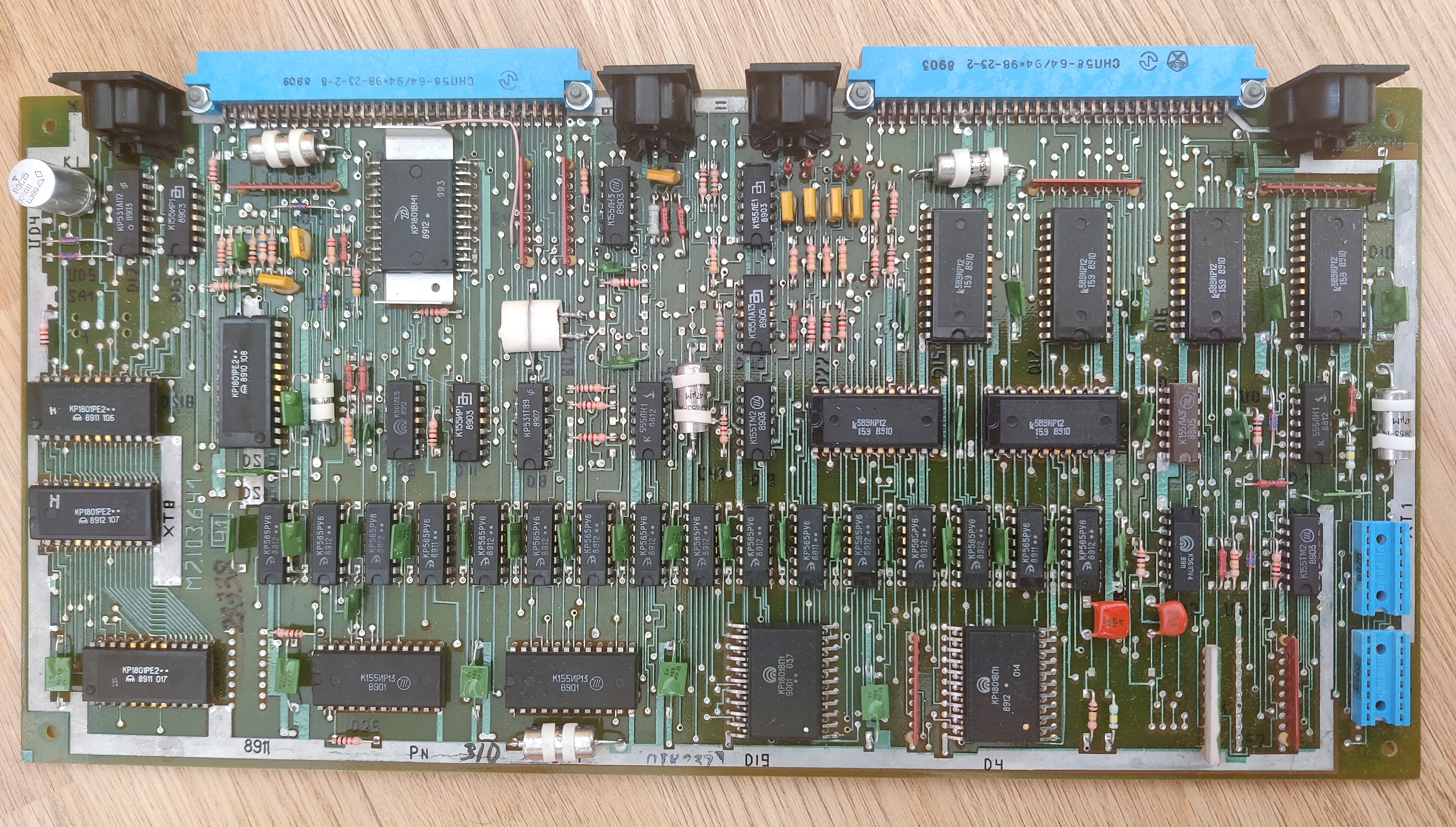

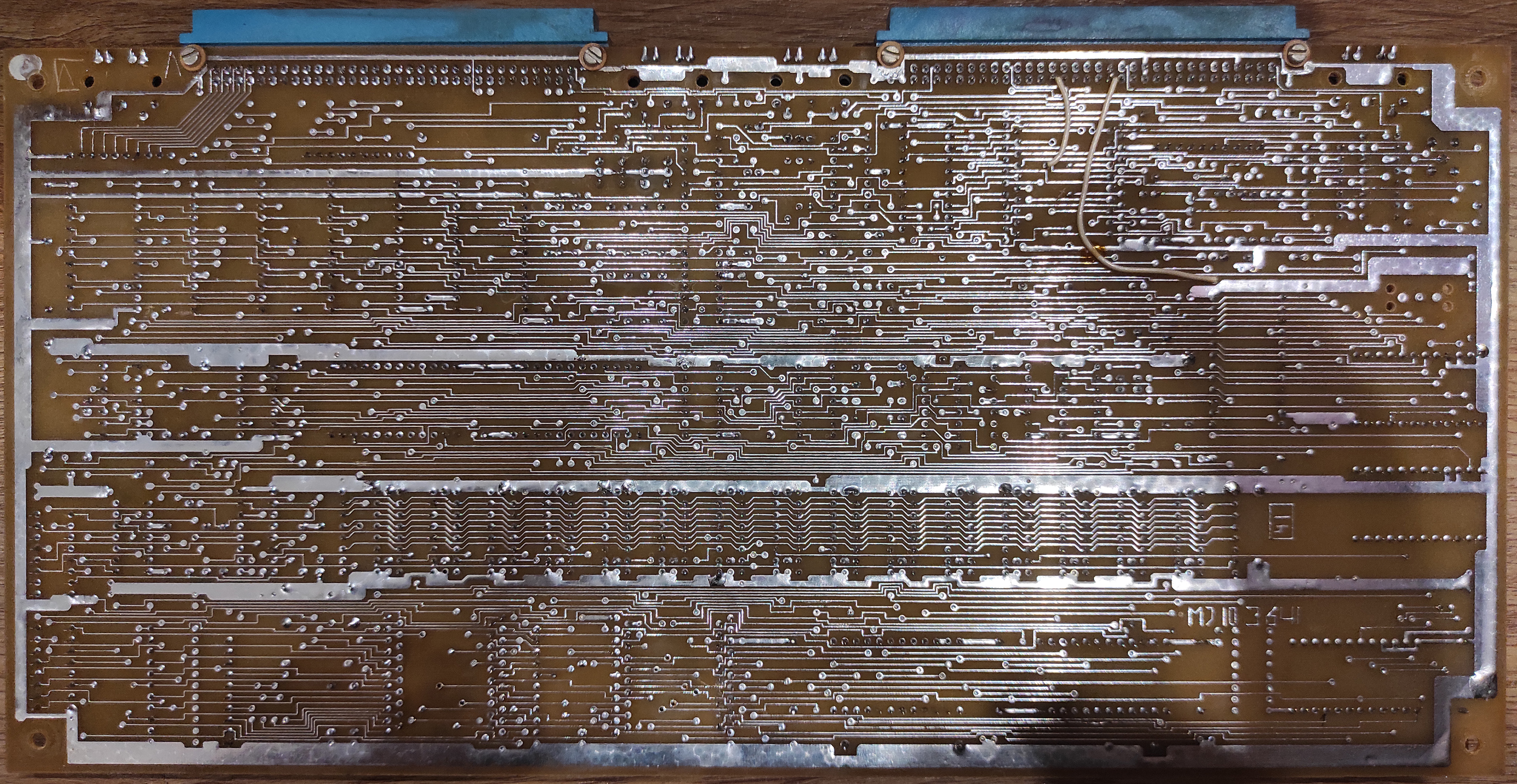

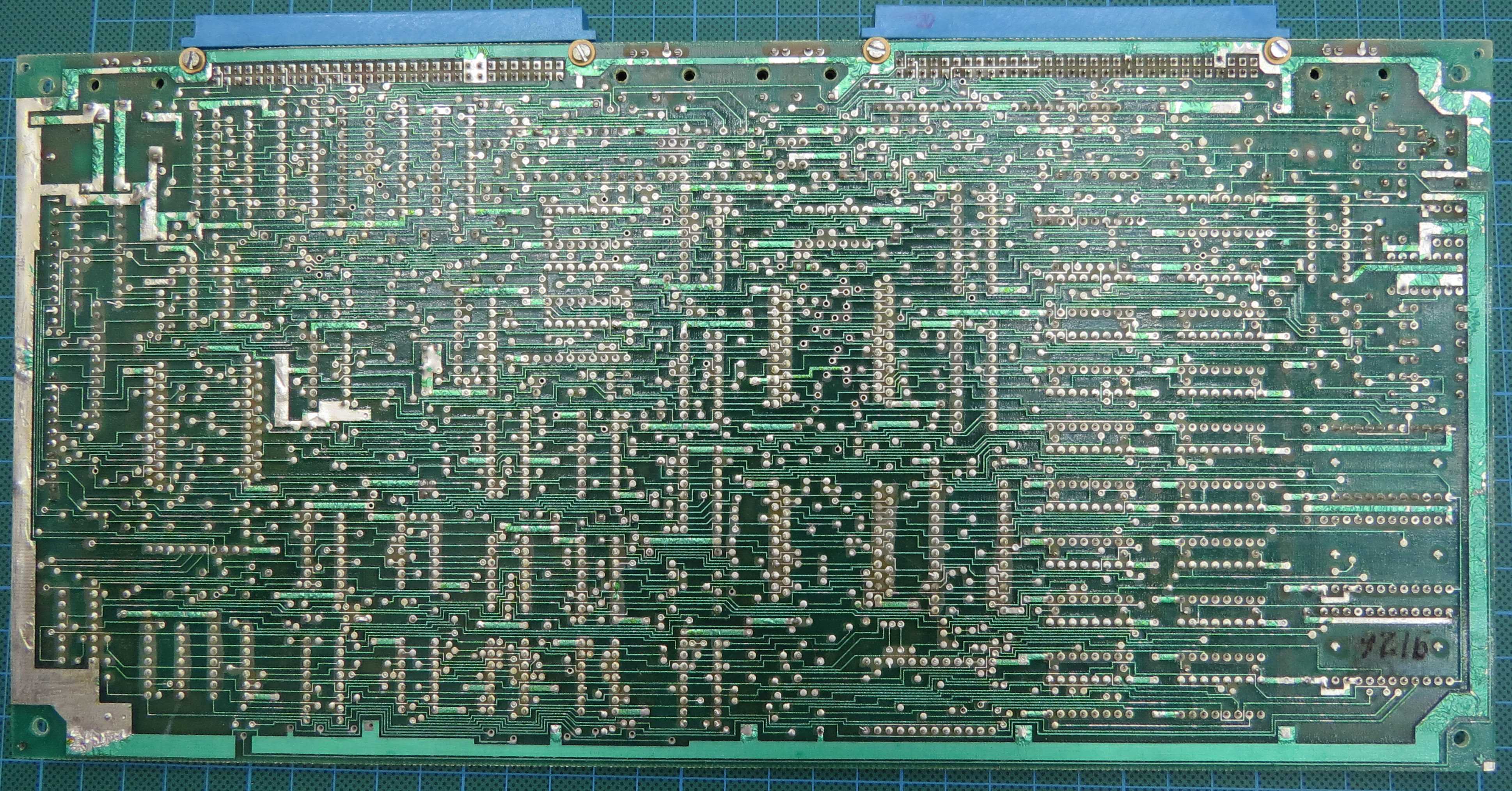

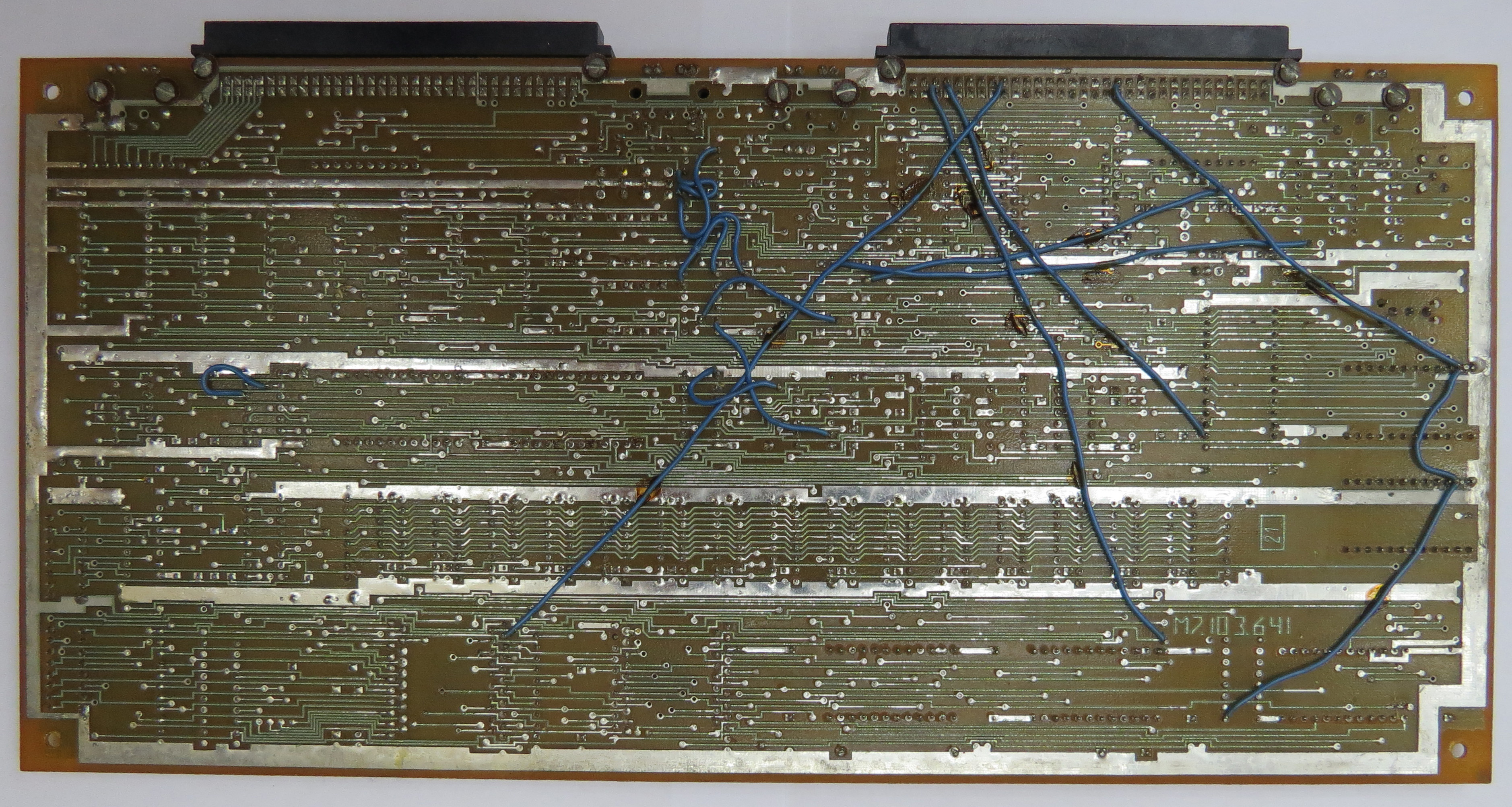

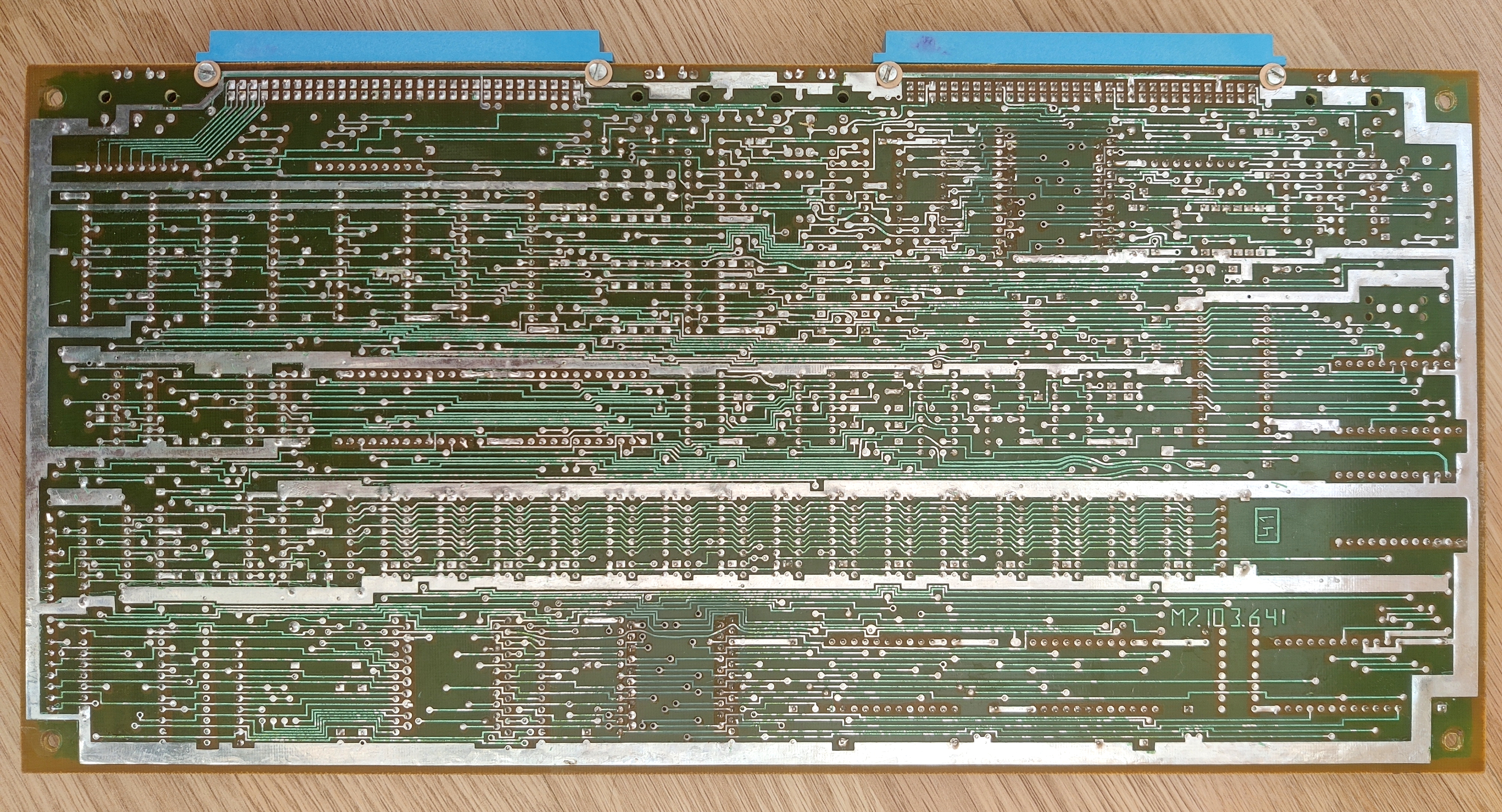

Плата БК-0010.01 после вандалов с заводской доработкой - добавленая блокировка бейсика - виден резистор и проводок на А14 и отрезанные дорожки

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

11.9.2022, 11:56

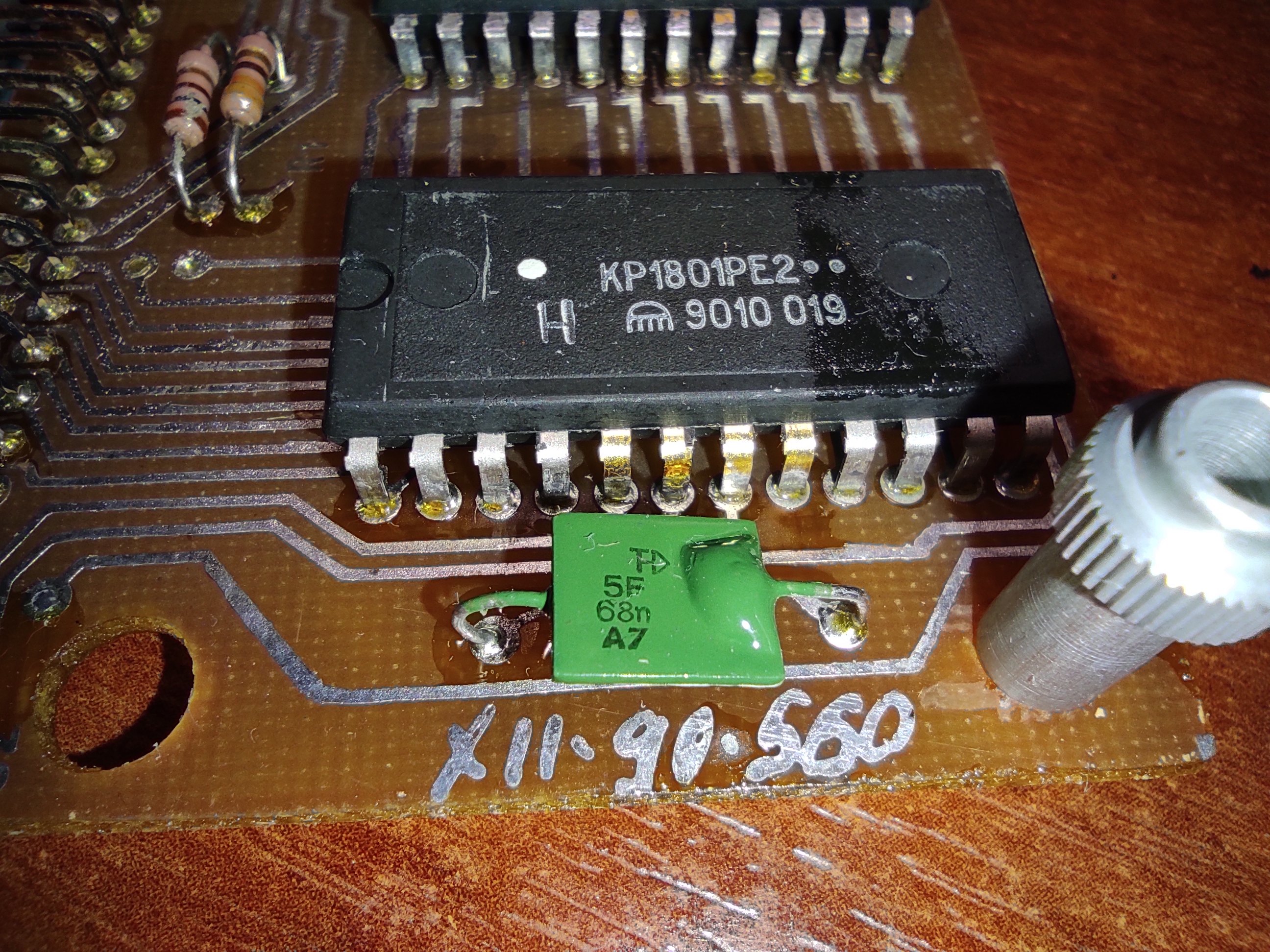

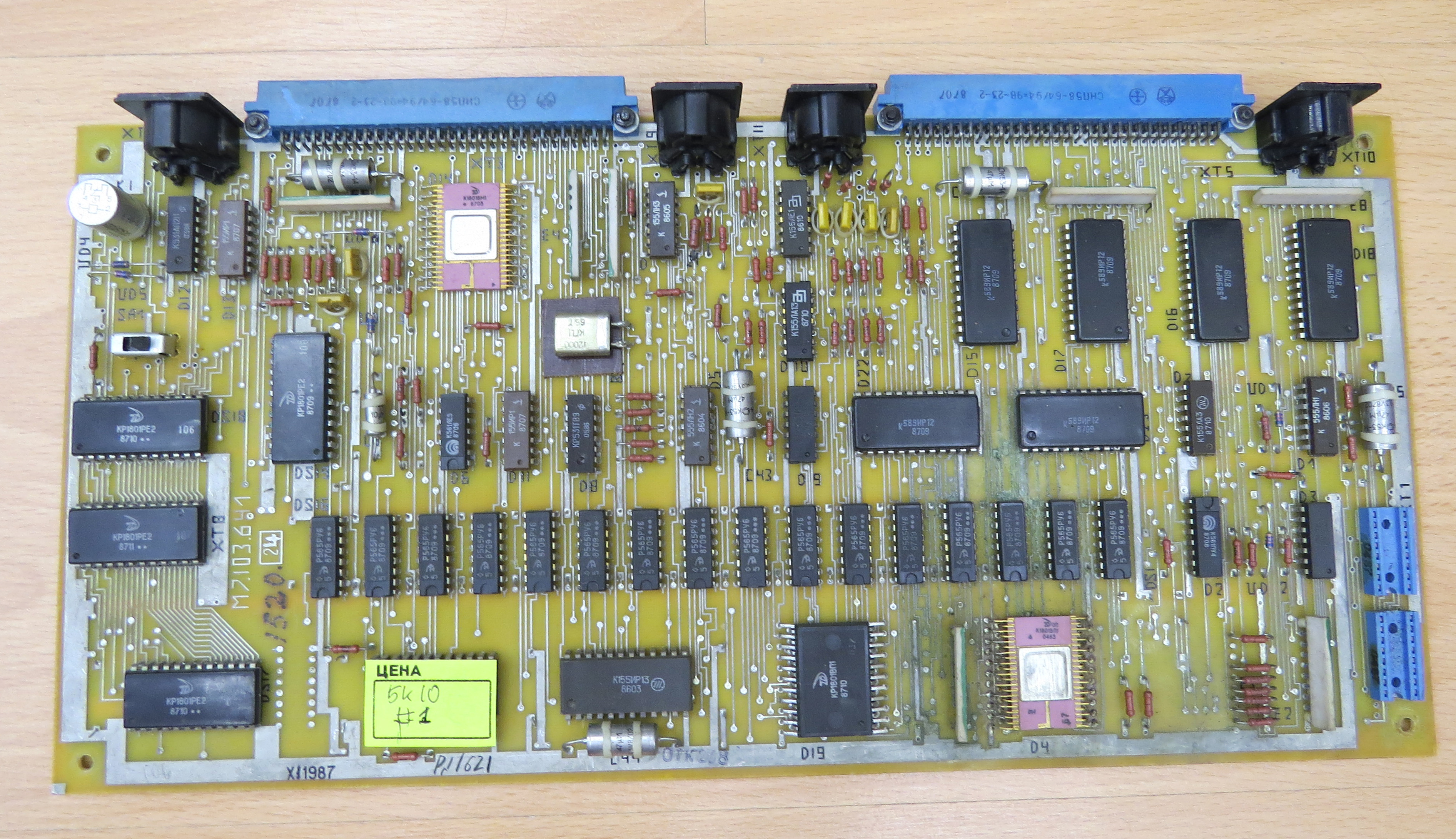

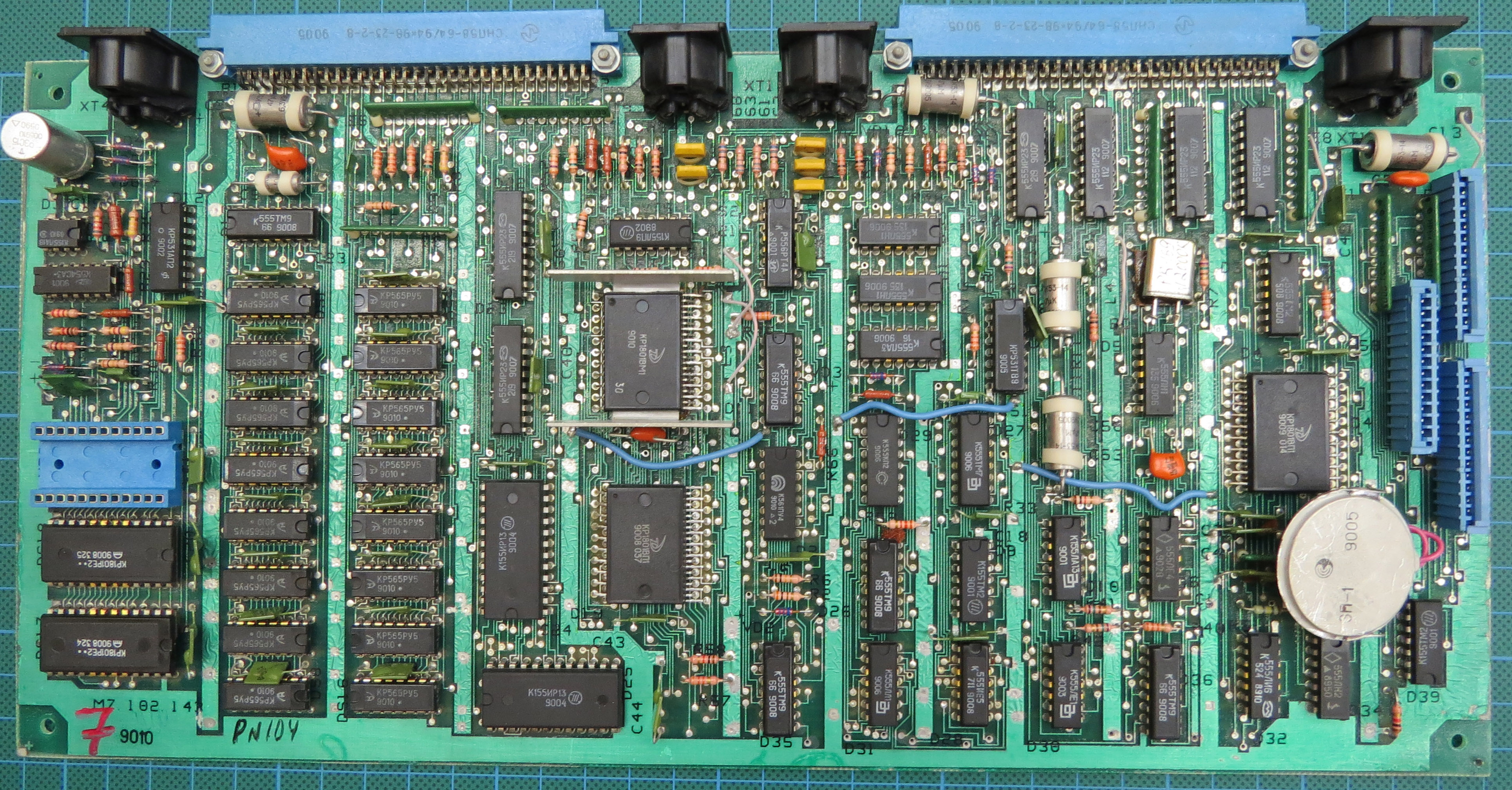

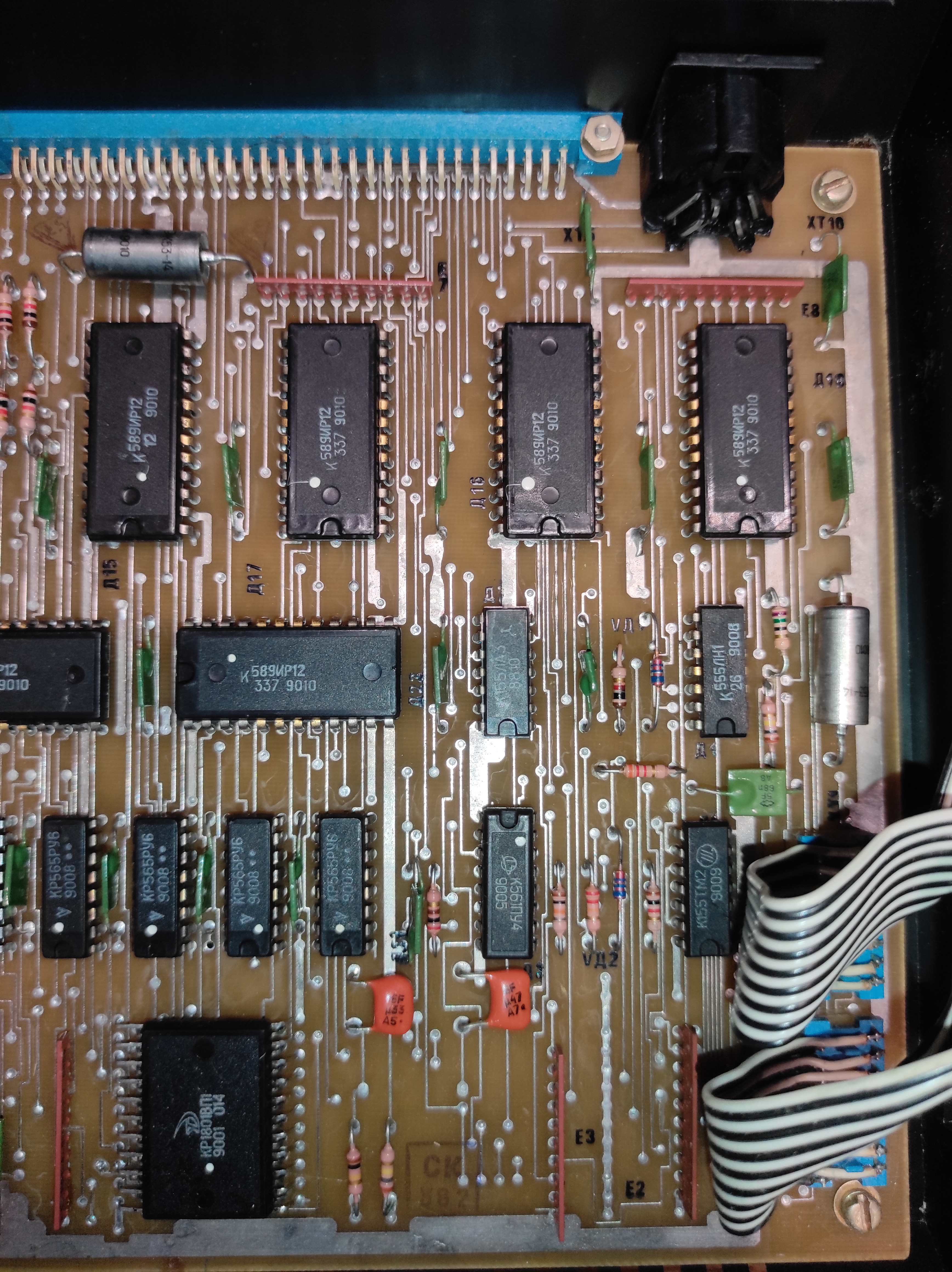

Плата БК-0010.01 Экситон, 02.1990.
уже со штатной блокировкой с блокировкой бейсика и без проводов сзади

также отличительным признаком являются дорожки дорисованные рукой, и проводок на Б20
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

11.9.2022, 20:00

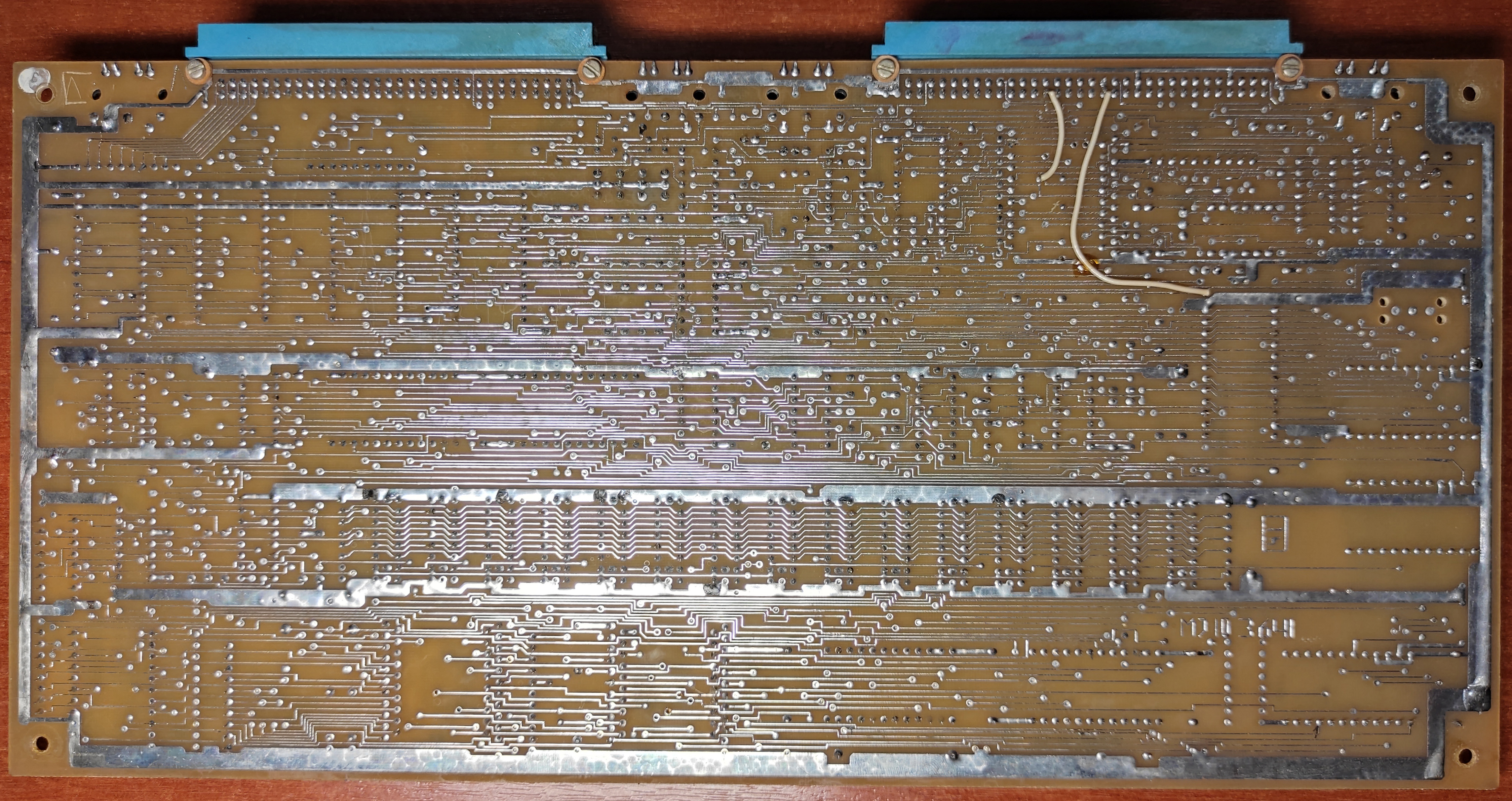

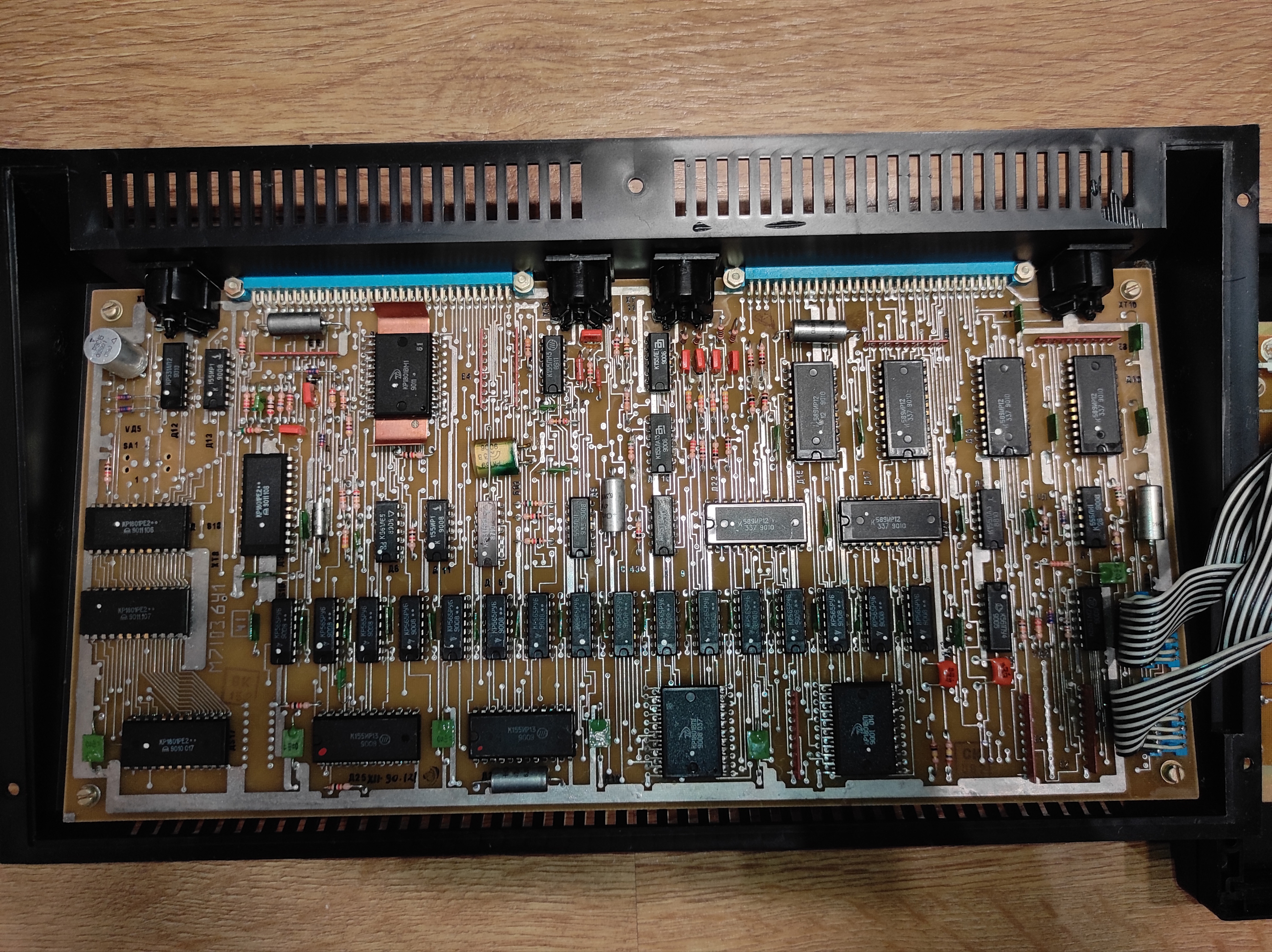

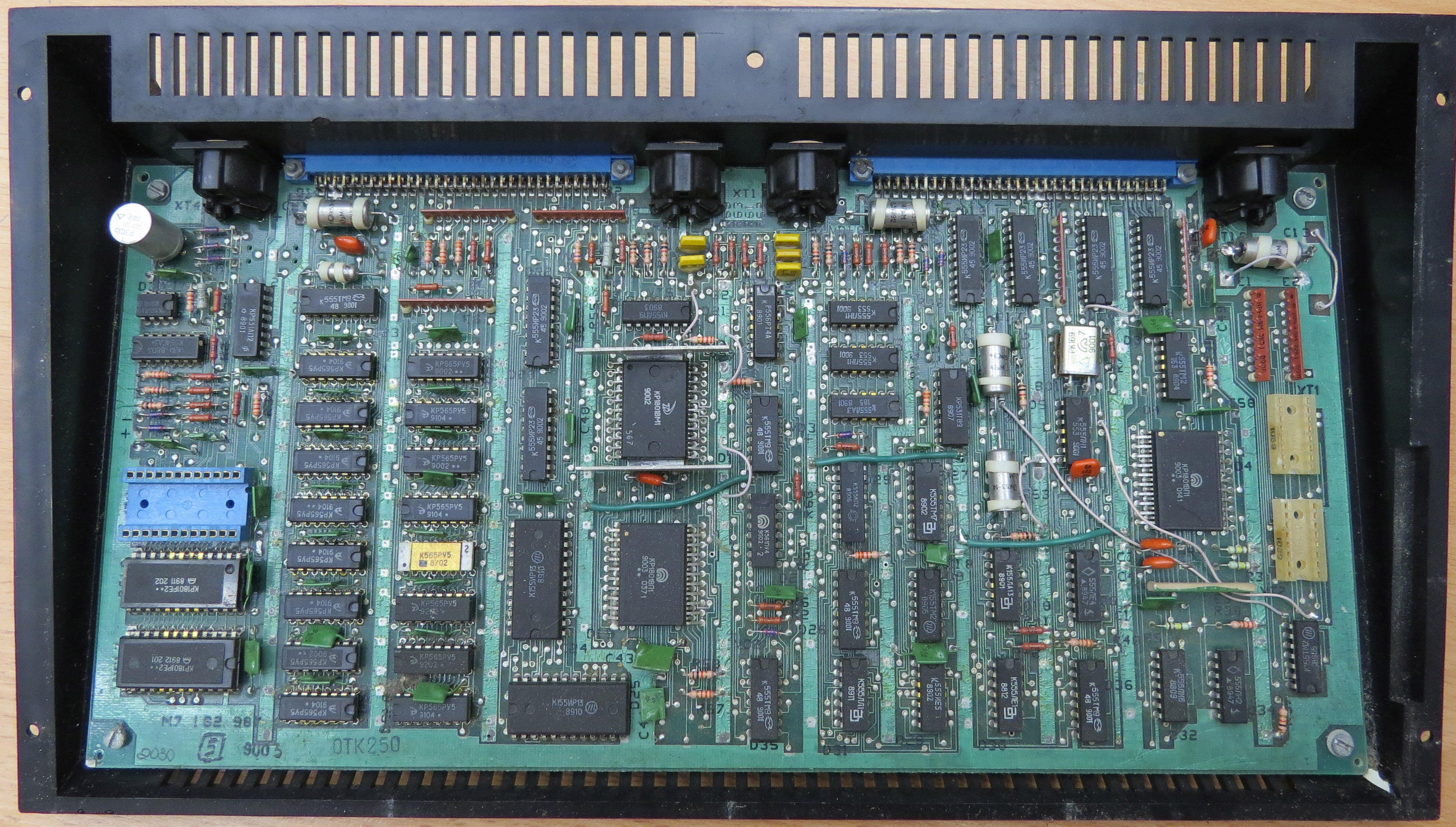

Плата БК-0010.01 с заводской доработкой - добавлена блокировка бейсика
в этом случае резистор поставлен на месте для резервной микросхемы
хорошо заметен проводок на А14 и отрезанные дорожки

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

11.9.2022, 22:43

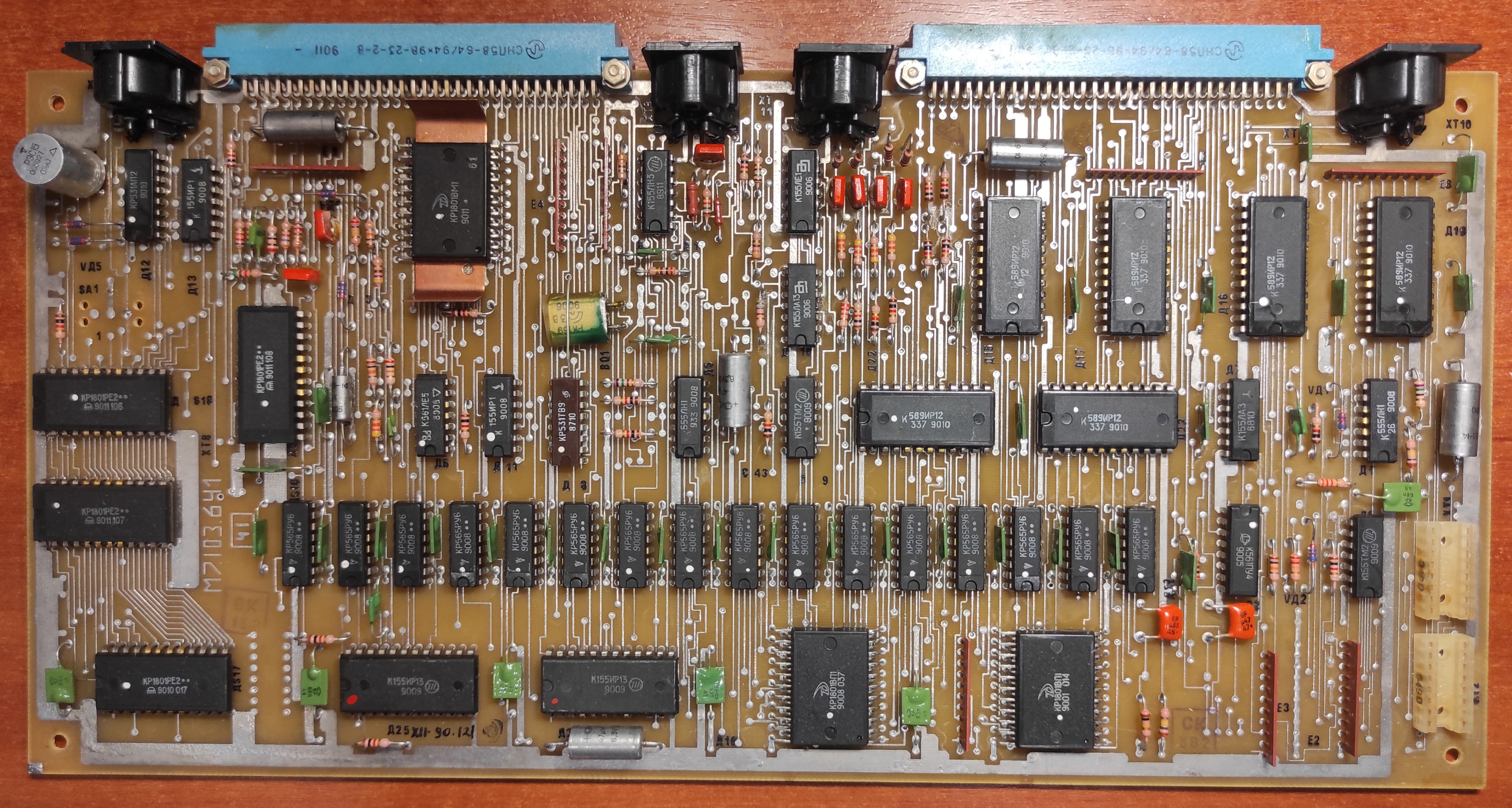

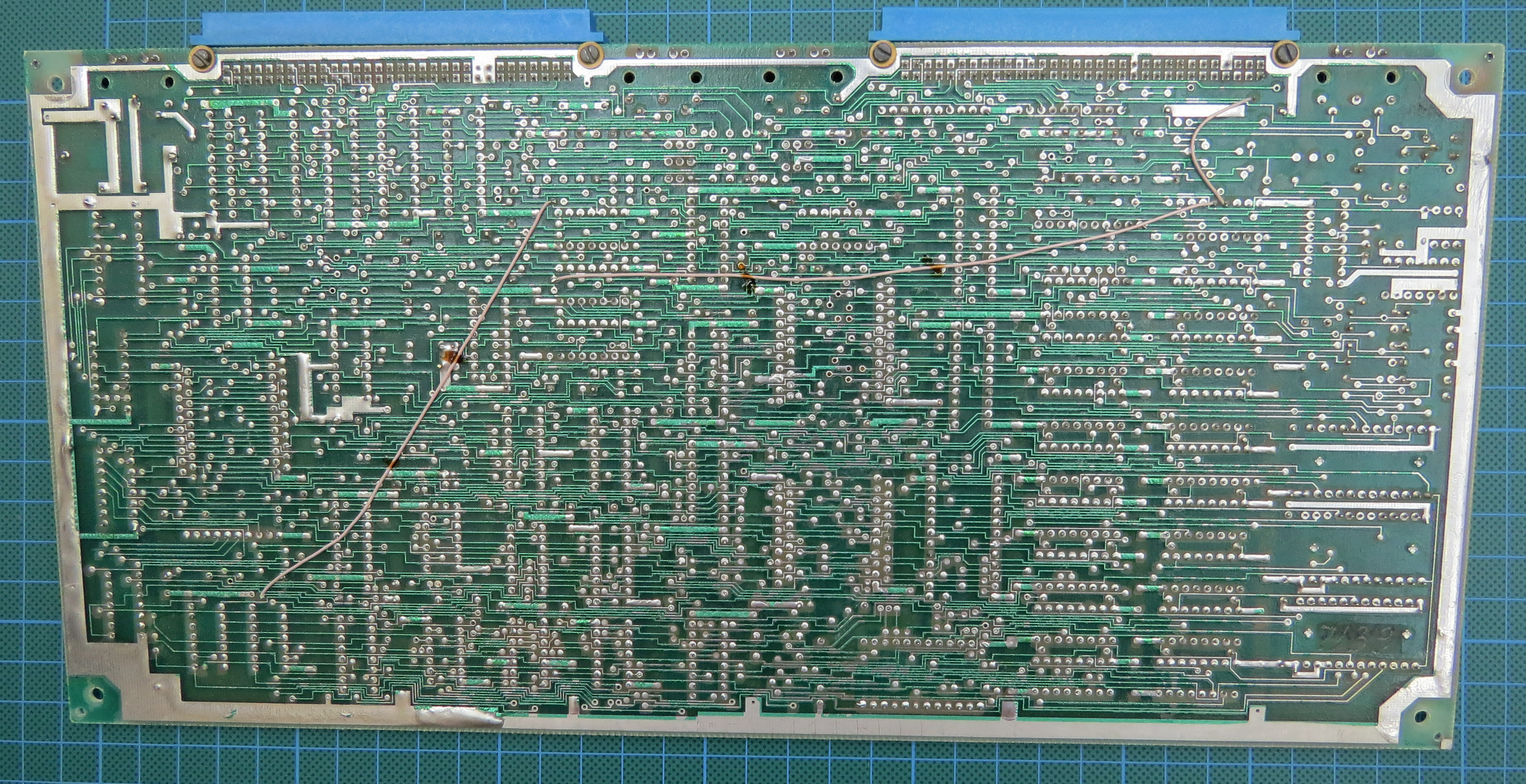

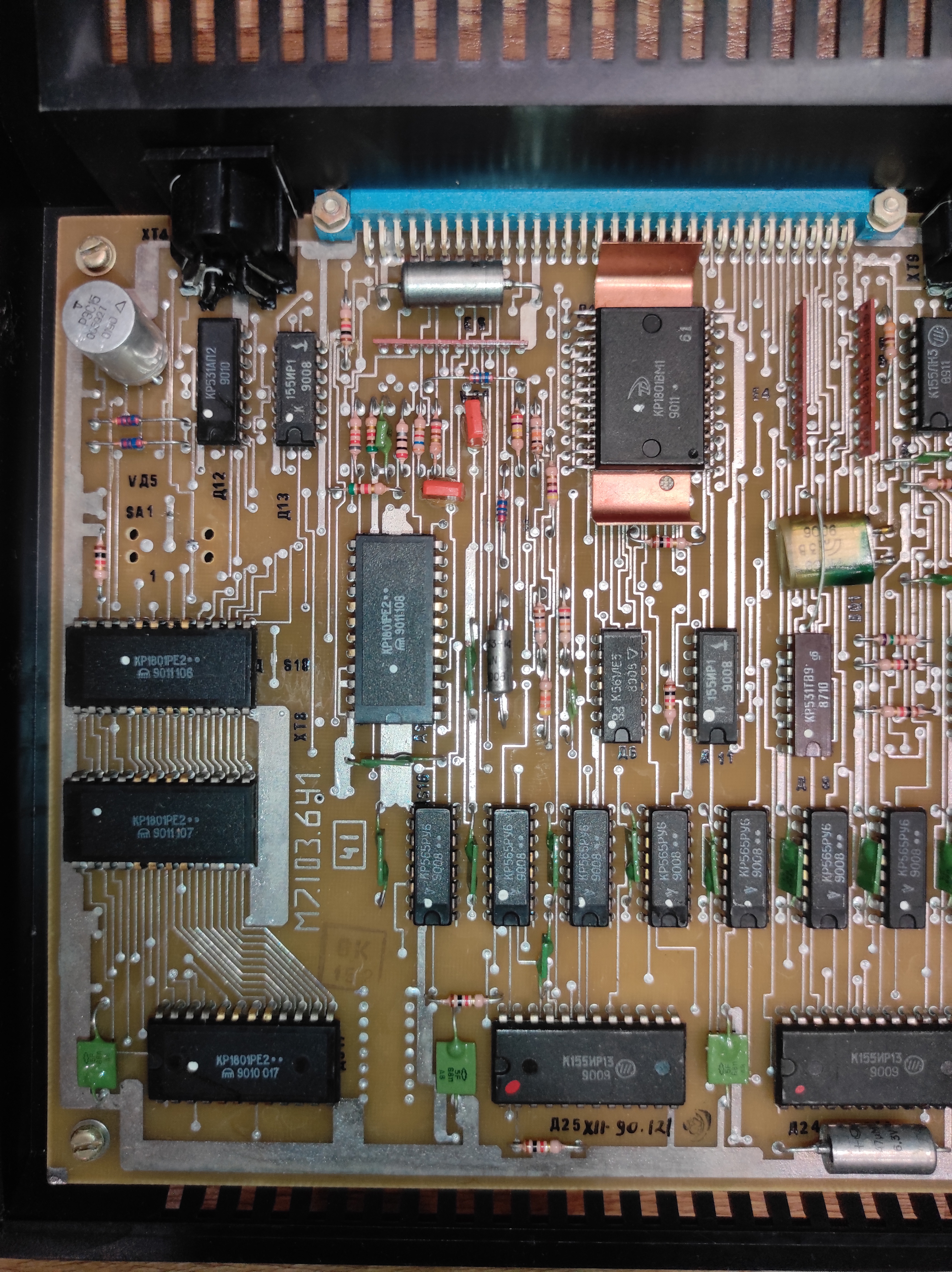

Плата БК-0010.01
уже со штатной блокировкой с блокировкой бейсика и с одним проводом сзади

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

SuperMax

13.9.2022, 10:14

SuperMax

3.12.2022, 14:05

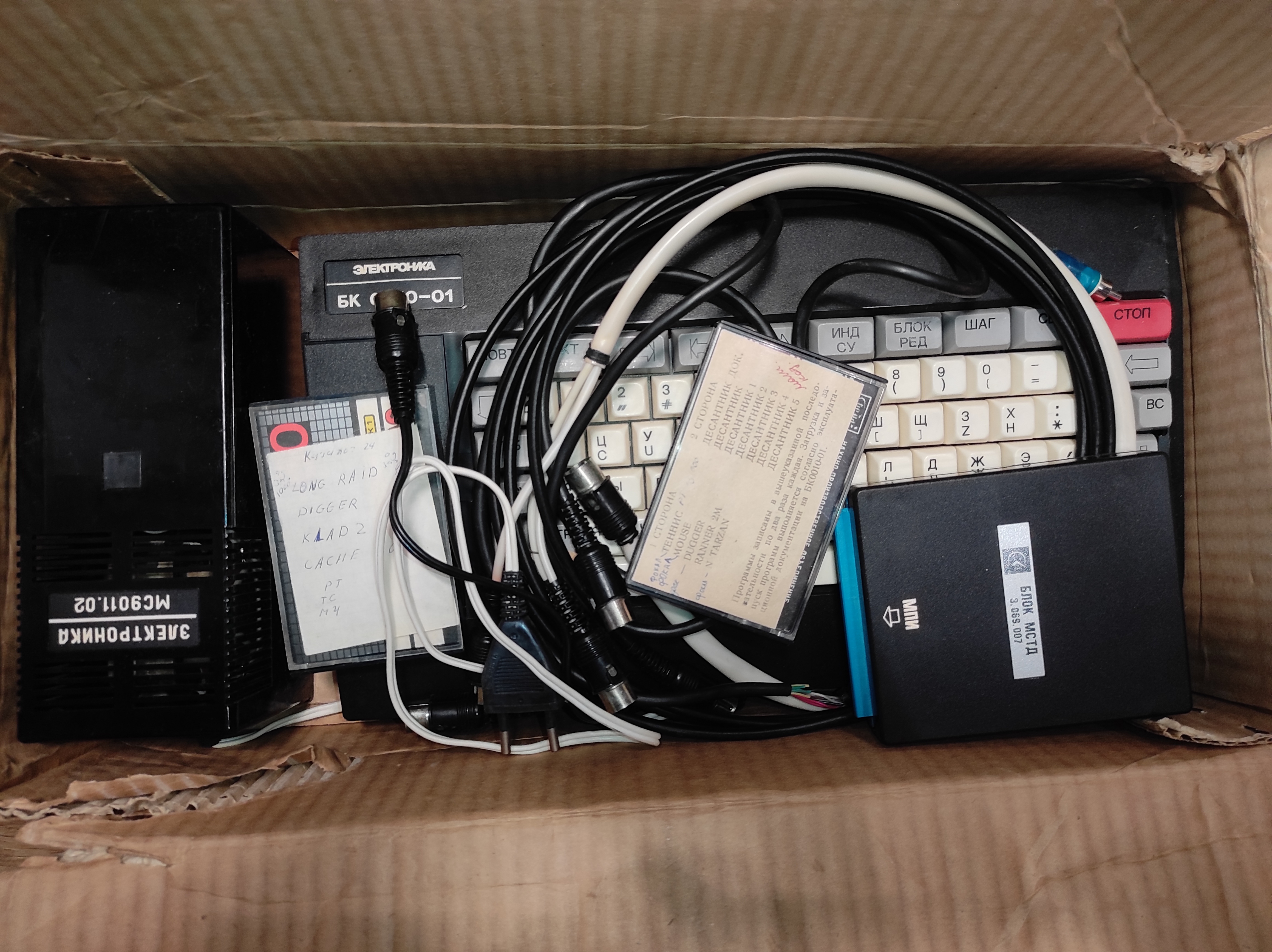

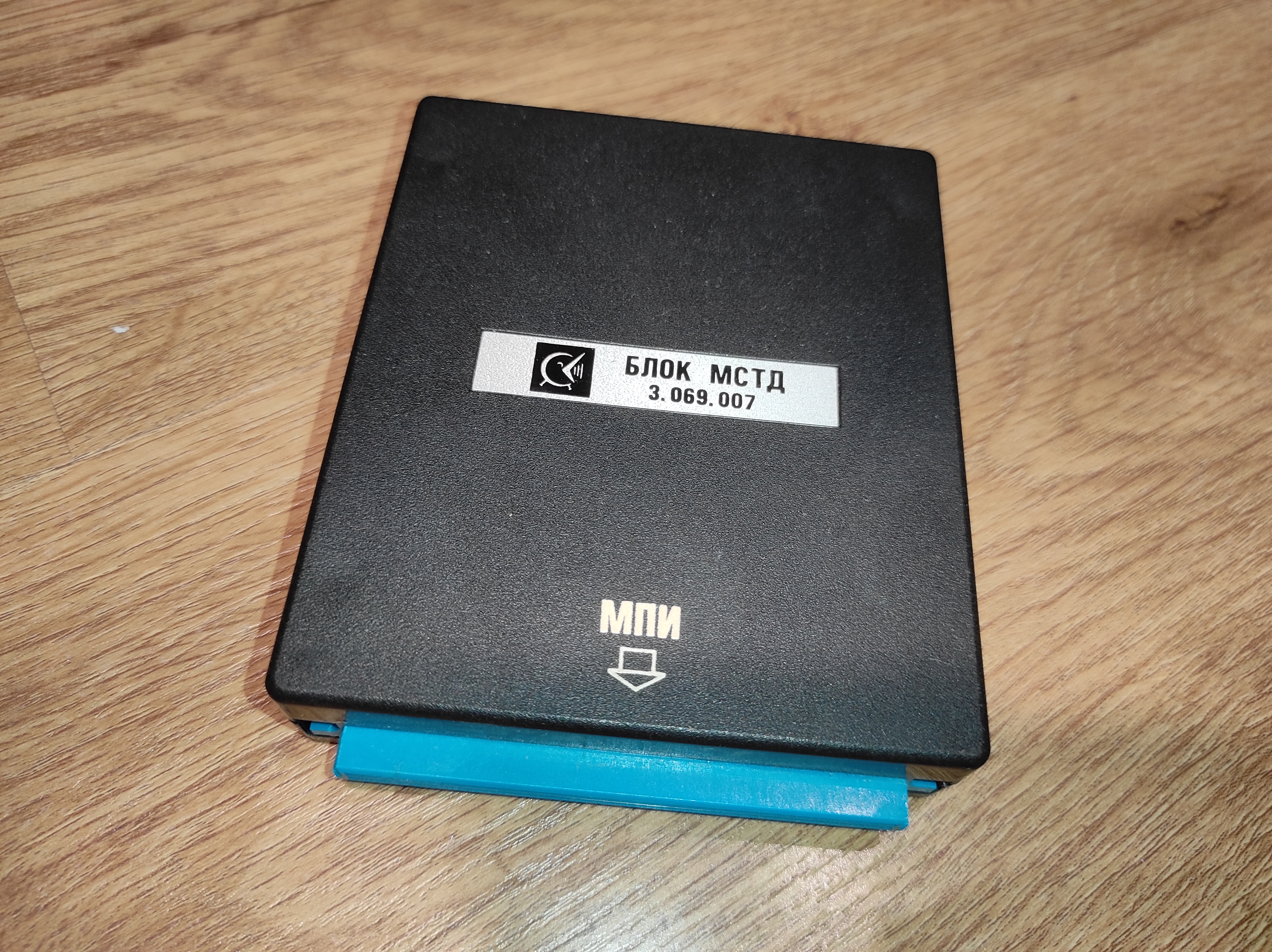

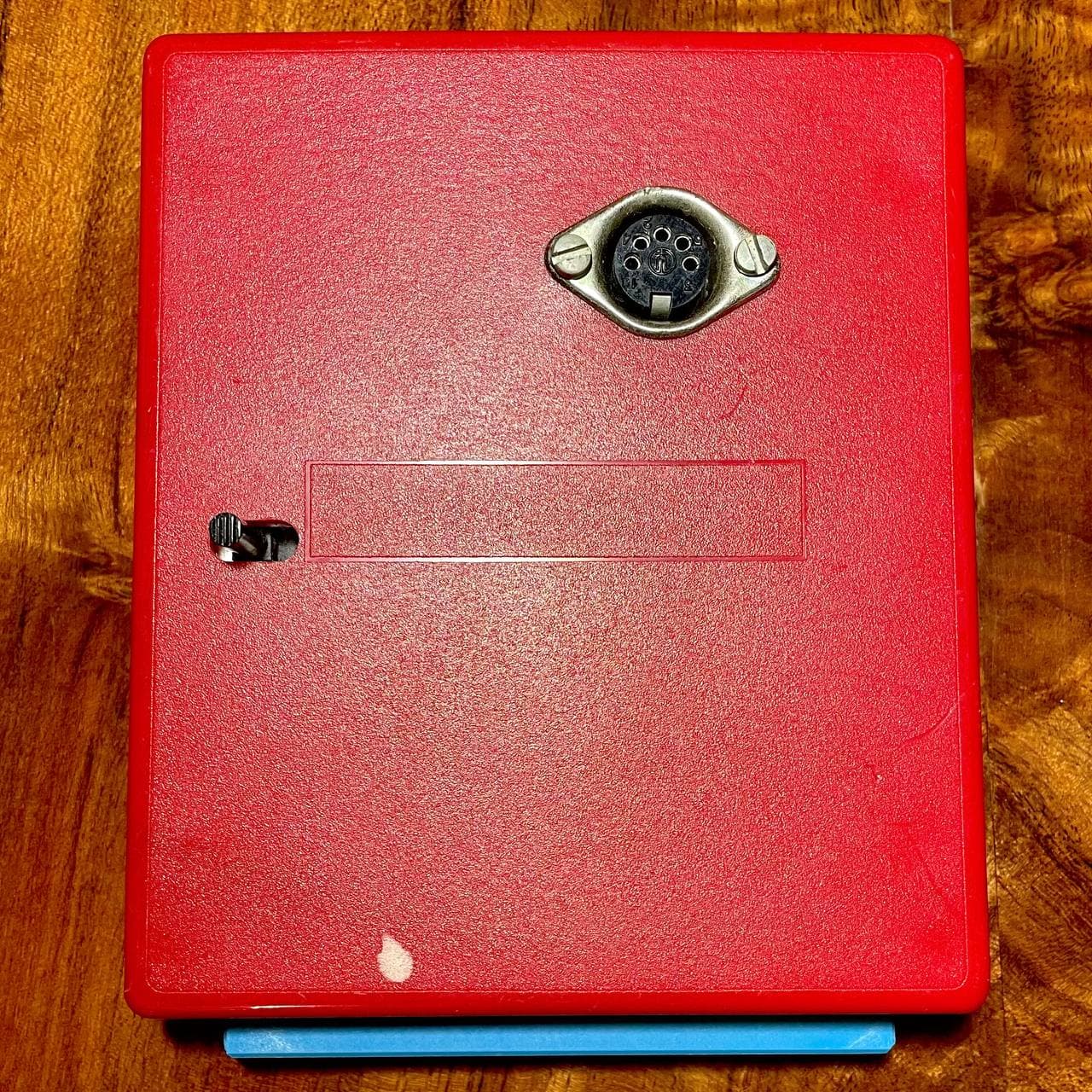

Блок МСТД
