Начнем со схемы Мячина
Нажмите для просмотра прикрепленного файла
схема на тему Мячина, но внесены корректировки
те в фазоинвертере R4=33К ,R3=1,5 R2,R5=56К + переменник для
симметрирования
6Н23П заменил на 6Н1П-ВИ (тк первых у меня мало а вторых просто дофига)
вообще погонял фазоинвертер в разных режимах и с разными лампами
(6Н23П 6Н2П 6Н1П)
итоговый вариант идеально симетрируется (проверяю по цифровому
осцилографу где есть математика с каналами) те A+B=0
выходной каскад: схема почти такая но подачу смещения тоже поправил - сделал полностью симметричной

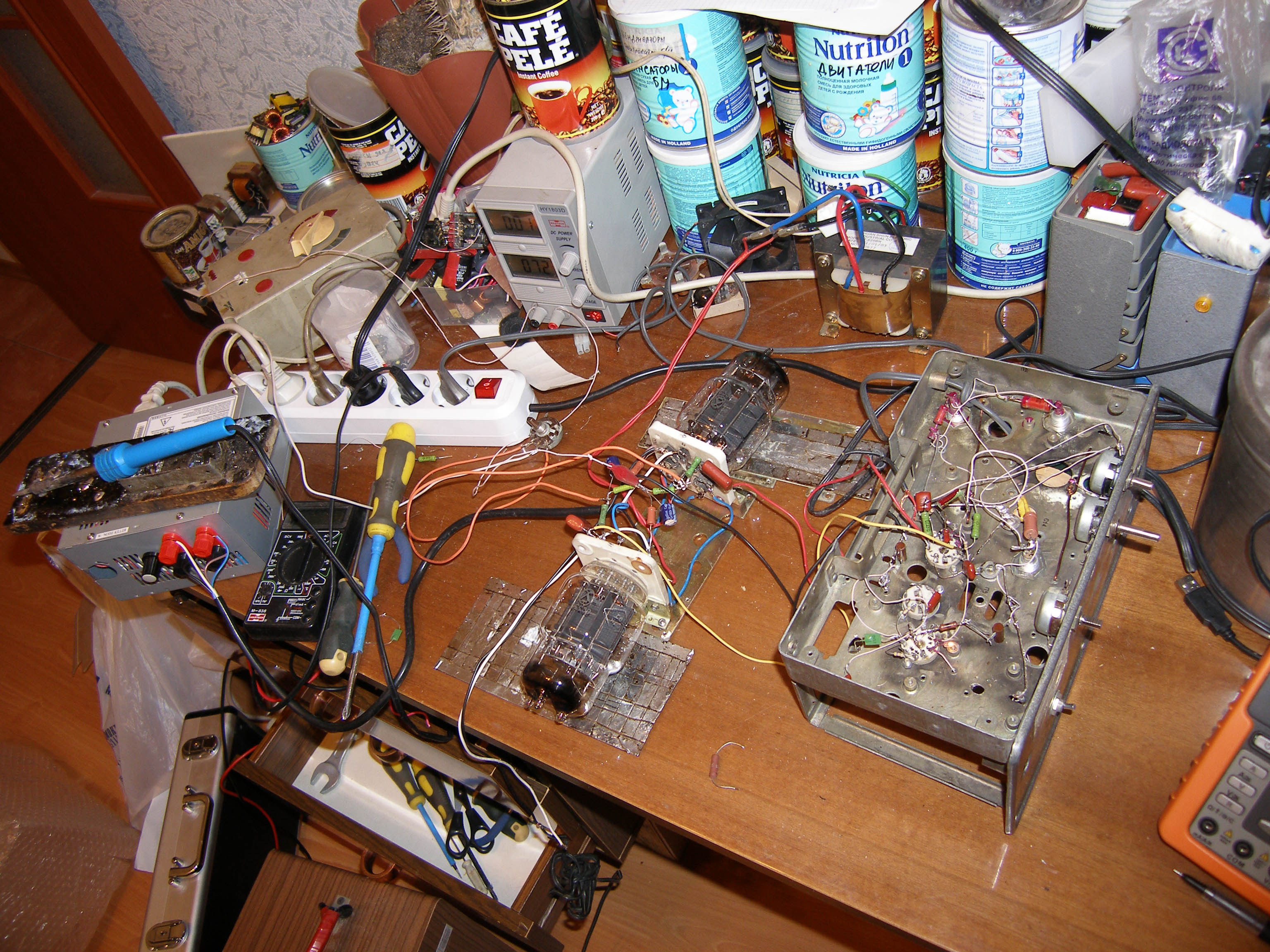

итого ТТХ макета:
Ua=90В Iaxx=0.38A
Uin (на сетке) 22в (скз)
Iн (скз)=0,78A
погонял усилок на старой RFT HiFi акустике (4ом 35W 95дб)
и пришел к выводу что очень даже неплохо получается
