Альбом схем
Лист 01 - БРД, РА, БРК, РК, РСП
Нажмите для просмотра прикрепленного файла
Лист 02 - АЛУ, Сдвигатель и БОБ
Нажмите для просмотра прикрепленного файла
Лист 03 - Счетчик команд и копия РСП
Нажмите для просмотра прикрепленного файла
Лист 04 - Блок констант, RD, RB, РОН
Нажмите для просмотра прикрепленного файла
Лист 05 - БСОБ и схема управления обменом
Нажмите для просмотра прикрепленного файла
Лист 06 - Схема формирования состояний
Нажмите для просмотра прикрепленного файла

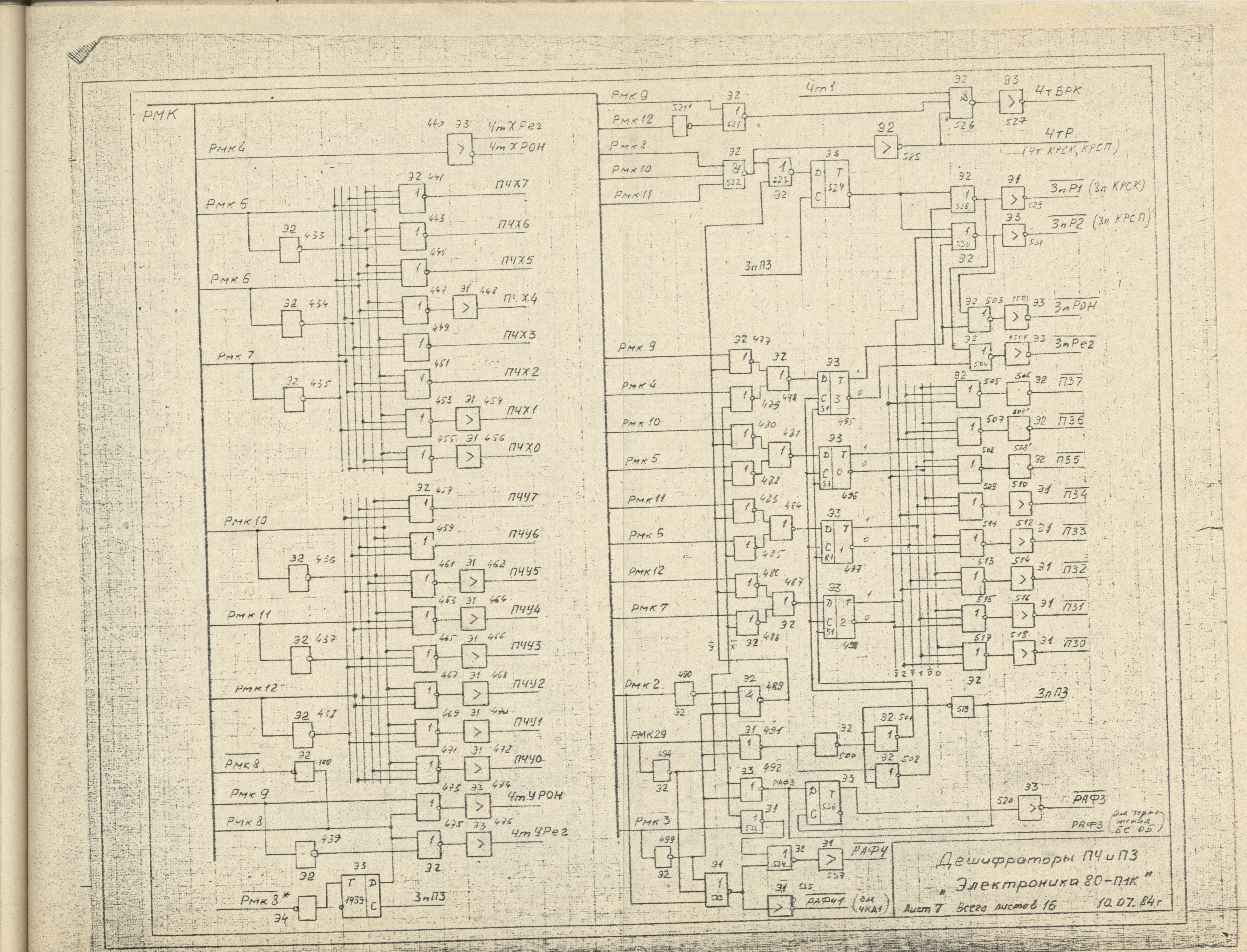

Лист 07 - Дешифратор ПЧ и ПЗ
Нажмите для просмотра прикрепленного файла
Лист 08 - ДШК и БМУ
Нажмите для просмотра прикрепленного файла
Лист 09 - Схема образований условий ветвления
Нажмите для просмотра прикрепленного файла
Лист 10 - ДШК, РА, сигналы управления командами расширенной арифметикой
Нажмите для просмотра прикрепленного файла
Лист 11 - Регистры расширенной арифметики, счетчик и дешифратор тактов
Нажмите для просмотра прикрепленного файла
Лист 12 - Интерфейстный блок
Нажмите для просмотра прикрепленного файла
Лист 13 - Блок прерываний
Нажмите для просмотра прикрепленного файла
Лист 14 - Генератор смещения подложки
Нажмите для просмотра прикрепленного файла
Лист 15 - Элементы входа-выхода на шине AD
Нажмите для просмотра прикрепленного файла
