Полная версия: переключение 1.2МБ дисководов 5.25" в режим 720/800кБ для БК ДВК УКНЦ
MAXIOL > Техника > DEC hardware / software
SuperMax

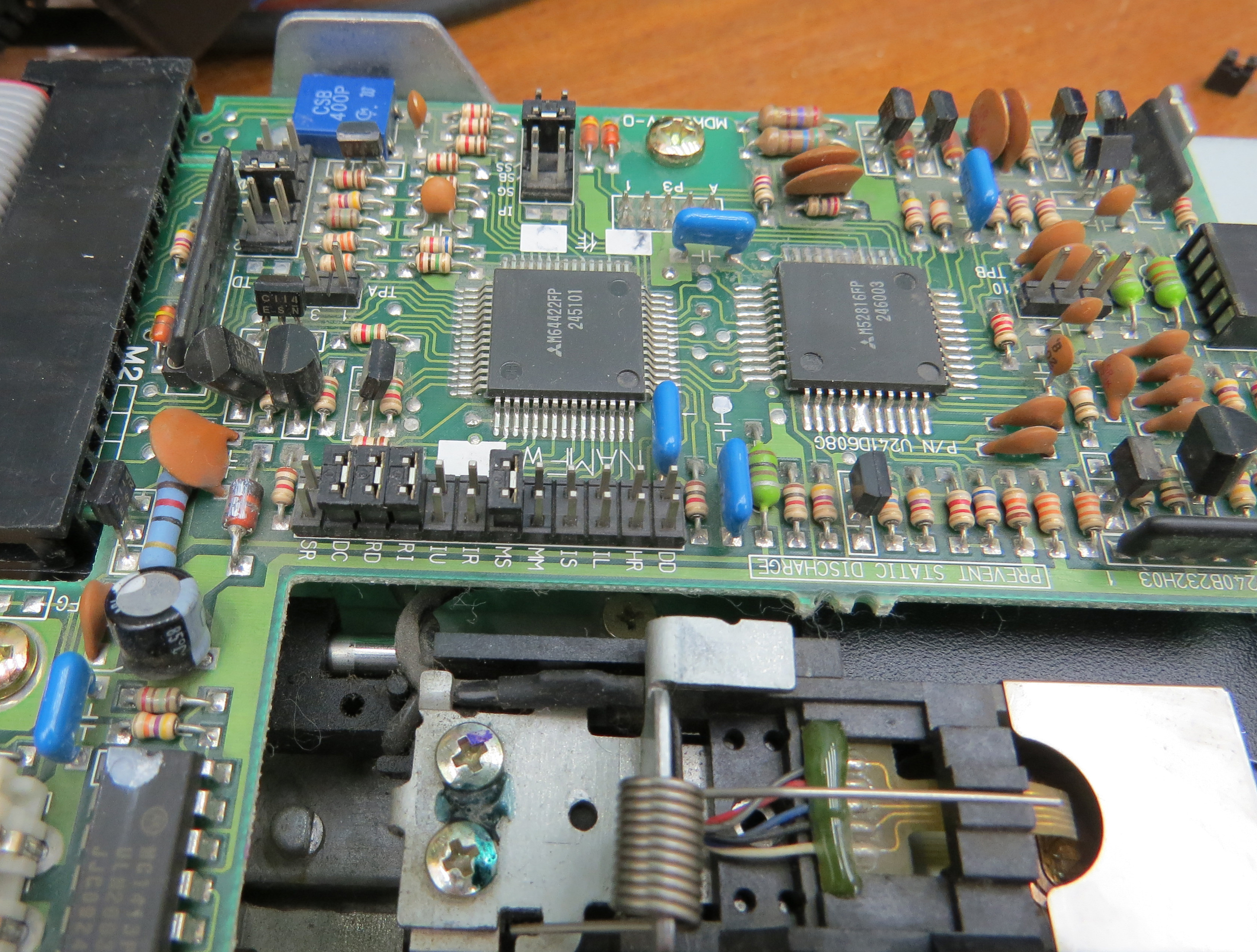

SAMSUNG EFD-120

перемычки ММ MB XT LDS + номер дисковода


моя коллекция
SuperMax

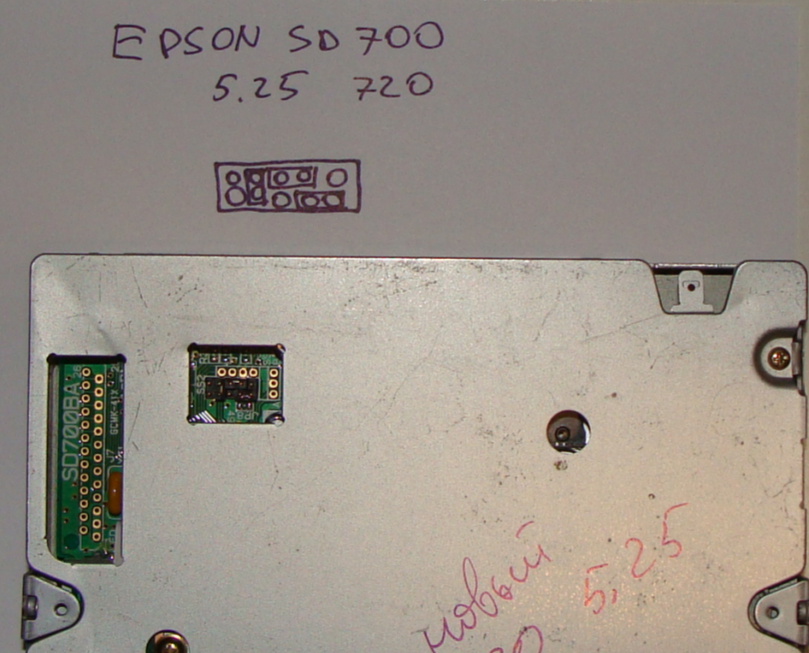

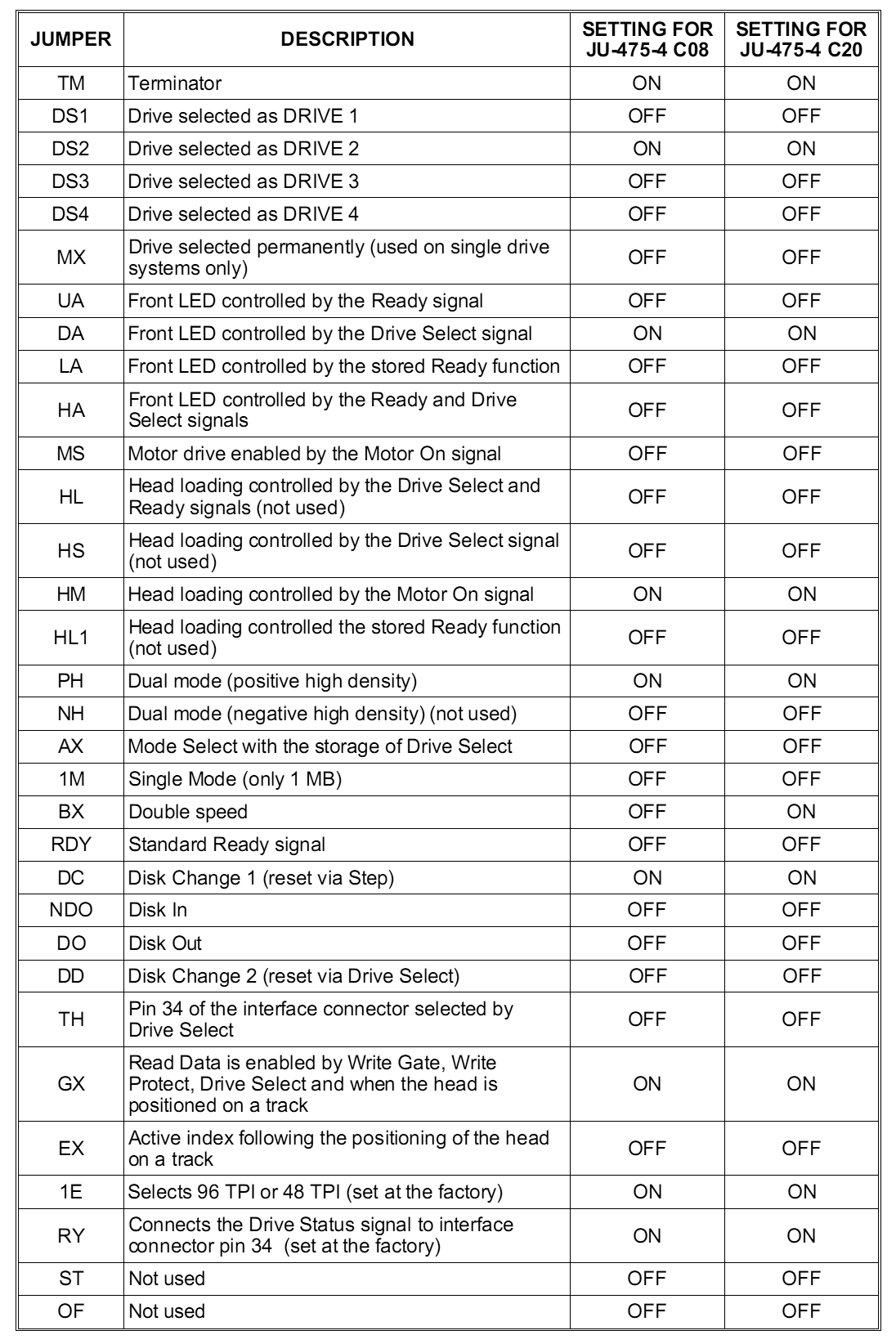

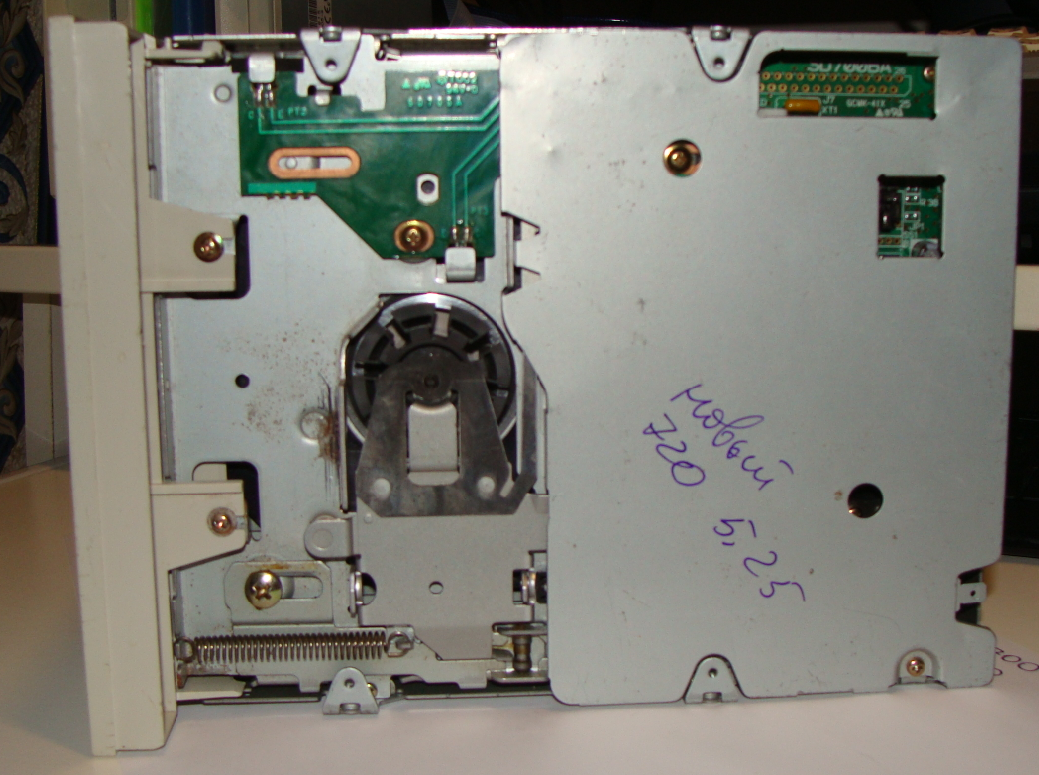

Не моя подборка фотографий других дисководов переключенных в 720/800КБ

может кому пригодится

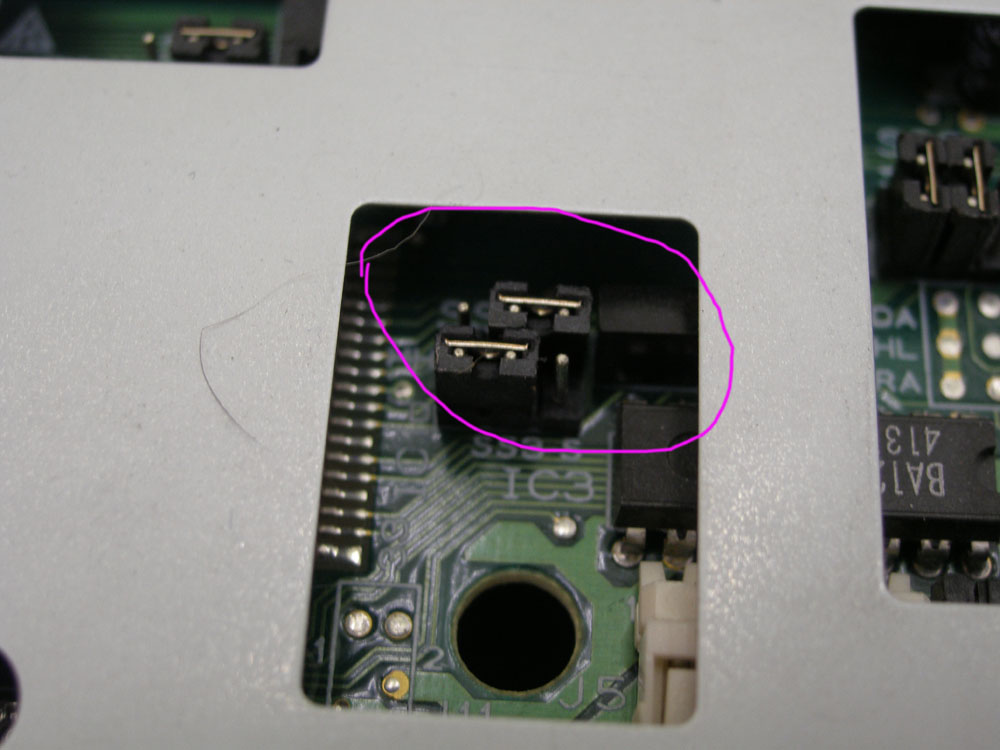

TEAC FD 55FV
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
SuperMax

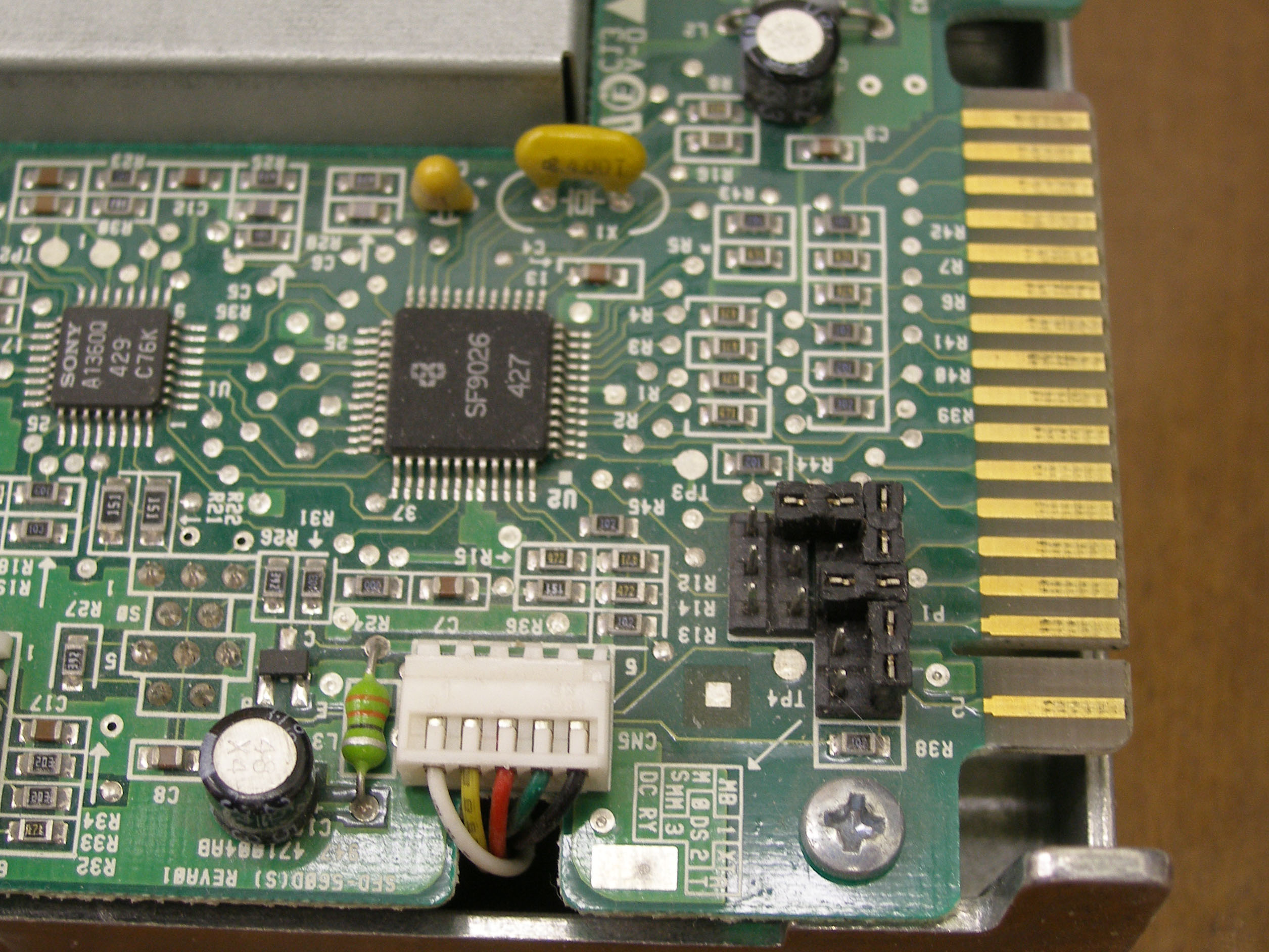

MITSUMI D509V2

моя коллекция

* перемычки MS / MM стоят в положении для спектрума, для БК ДВК УКНЦ - переставить


SuperMax


Много на форуме про ТИКи говорилось но осмысленного мне вроде не попалось, поэтому по порядку:

Какие бывают тики FD-55.
Предположим маркировка такая: TEAC 55GFR 7193-U
Литера G : умеет работать в режиме HD тобиш 1.2 по ПИСИшной формулировке (для удобства буду придерживаться её),
если таковой литеры нет, то в режиме HD работать не умеет.
Литера F: умеет работать в режиме 720 Кбайт и ниже - две стороны двойной плотности.
Что может быть вместо F:
A - односторонний одинарной плотности - ака 180 Кбайт (редкая штука)
B- двухсторонний одинарной плотности - ака 360 Кбайт
E- односторонний двойной плотности - ака 360 Кбайт, типа как на "Искра - 1030"

Литера R - это третье поколение флопов FD-55 , V - второе, без литеры - первое.
Для однозначности: модели типа 55GBR - существовать не может, GR - работает только в режиме HD (нет перемычек для установки).


Далее 7193 - версия платы MFD Control - плата управления , вот почему на разных тиках в разных местах перемычки...( у меня 16 разных версий этой платы есть) тут 4 цифры - это производитель малазия, если 3 - это япония.
Кстати у первых шильдик на белом фоне, а у японцев на серебряном.
Японец плох тем, что провода к головам паяные и бывает отрываются, у малазийца - там гибкий шлейф вечный.
Но из-за боле современной конструкции головки у лицензиата бывают промахи при записи на GFR-ре дисков 360 Кбайт, много магнитного шума получается. К спектруму никаким боком это обстоятельство не относится...

Очевидно что для использования на спектруме лучше всего брать или чистый 720 ( FR, FV, F) или универсала (GFR, GFV, GF)

Теперь про джамперы на универсалах, на разных версиях плат они в разных местах, но маркировка вседа по стандарту:
"D0", "D1", "D2", "D3" - определяют логический адрес привода. Тут без фокусов - всё ясно.

"LG" - сообщает дисководу какой уровень сигнала на контакт 2 (Density Mode) будет восприниматься за HD, а какой за DD.
Если к ноге 2 приходит +5в, то замкнутый джампер включает режим DD, разомкнутый HD.
Если к ноге 2 приходит GND, то замкнутый джампер включает режим HD, разомкнутый DD.

Обратите внимание!!! на клонах спектрума (те, что мне поадались) там всегда +5 и он конечно должен быть замкнут, а вот на фирменном
шлейфе от Бета-диска родного, там GND !!! это очень важное обстоятельство!!!


" I " - задаёт скорось движка в режиме DD. Все дисководы имеют скорость 300 об/м, кроме HD-5-дюймов. У них 360 об/м. Именно так они
работают в PC. Если джампер стоит, будет 300 об/м только в DD. Если нет, во всех режимах будет 360 об/мин.
Однозначно - замкнуть....

Как я понял на форуме многие до сих пор ошибочно думают что замкнутые LG и I это уже 720, выше как раз пример - как это действует на самом деле.....


"RY/DC" - задаёт режим работы выхода на контакте 34. В клонах которые я видел - положение без разницы, на родном бета-диск
что был у меня только Ready. Если оставить режим Disk Change, то при каждом обращении к диску придется открывать\закрывать шторку
флопа (в режиме "DC", контакт 34 сбрасывается в 0, если попытаться сменить дискету во время работы, и установливается в 1 по Step и каким -то ещё сменам входных сигналов).

Остальные джамперы определяют особенности работы выхода INDEX (E2), режимы светодиода (U0 и U1) и головки (IU). Для нашего случая решающего значения не имеют (оставить как было).

Забыл написать отдельно про версии флопов "только HD" такие как GR, GV, G (может кому надо будет):
На самом деле ПИСИшный контроллер умеет управлять таким флопом для переключения режимов DD \ HD, он просто в зависимости от требований меняет полярность на 2 контакте разъема, а джампер LG какбы всегда разомкнут.
Спектрумовский контроллер такого не умеет, там (например в клонах) всегда +5 и чтоб приручить такой тип флопов придется или найти место на плате где должен был быть джамп (часто его вообче не бывает) и поставить "соплю" или подать на второй контакт GND - тогда он станет изображать из себя DD. Если же места под джамперы "LG" и " I " вообще нету, такое бывает (они типа внутри чипа) - можно поискать нужный хвост между платой шпинделя (DD Motor) и платой управления. Отпаять от платы управления и припаять на +5 в. Тогда будет и 300 об/м и канал чтения не сломается.
SuperMax
YD-380/T
моя коллекция

переключение осуществляется запайкой/установкой перемычки "S"

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

SuperMax
YD380
моя коллекция

переключение осуществляется запайкой/установкой перемычки "S"

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
SuperMax

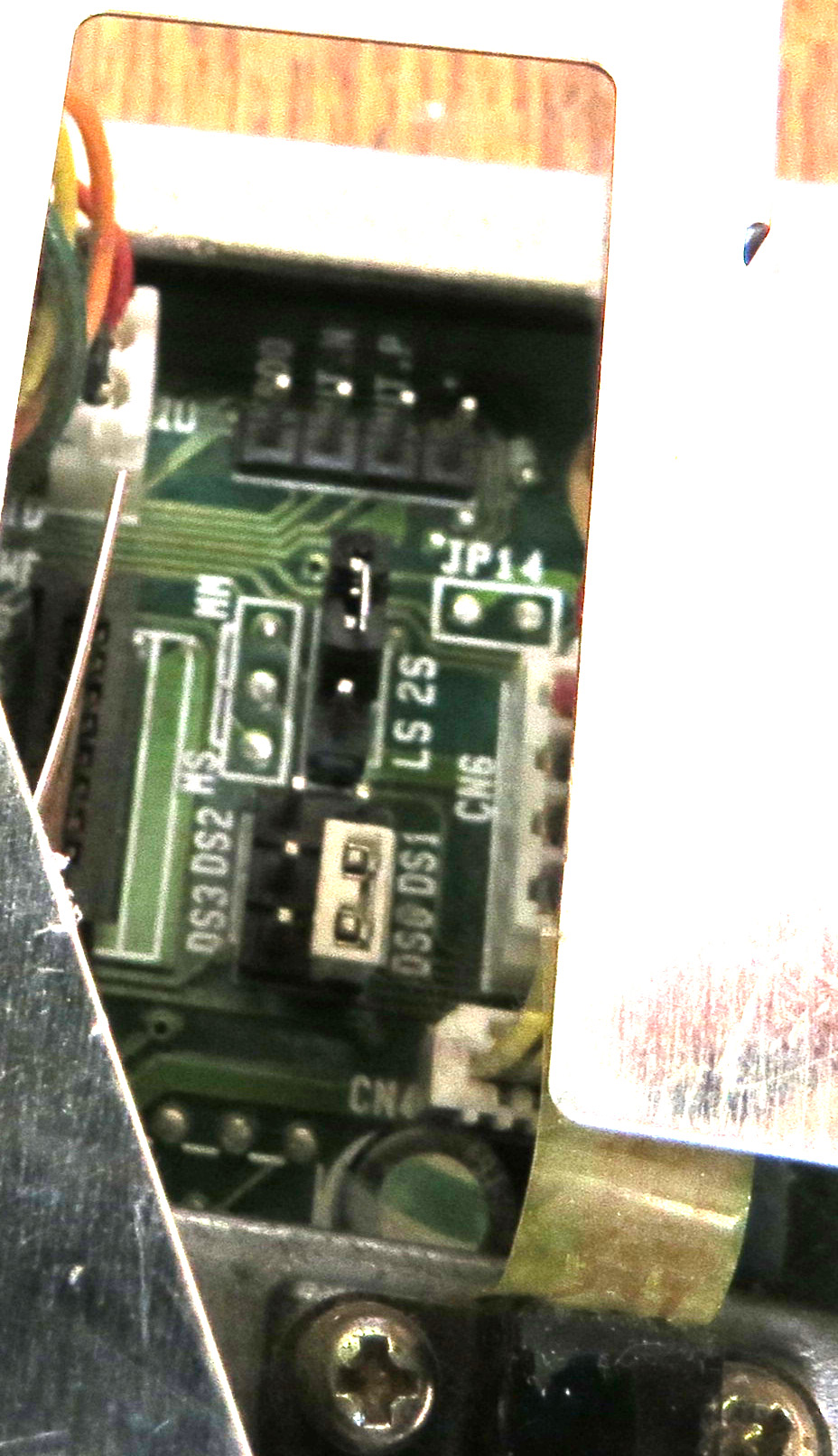

MITSUMI D509V
моя коллекция
запаиваем/устанавливаем перемычку 2S
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
Anonymous
Цитата(SuperMax @ 29.6.2014, 13:41) *

Какие бывают тики FD-55.

А вот у меня FD-55GS, и про него в сети информации очень мало, а очевидные настройки в mode_select он режектит. Так его и не приручил - уже несколько разломал на собственно привод и плату контроллера, первый используя в качестве обычного GFR, а на плате контроллера заменяю пзу (родное - одноразовое) на прошивку под управление двумя 3.5" fd-235 и допаиваю резистор вместо неразведённого джампера.
P.S. вот такие зверьки http://bitsavers.trailing-edge.com/pdf/tea...chure_Feb91.pdf

Вот если бы по нему найти описание программирования полей команды mode_select - был бы универсальный привод и легко подключаемый к любому компьютеру. Причём, он отвергает даже собственные дефолтные настройки, получаемые из него командой mode_sense.
SuperMax
Цитата(Anonymous @ 7.3.2016, 0:15) *

А вот у меня FD-55GS, и про него в сети информации очень мало, а очевидные настройки в mode_select он режектит. Так его и не приручил - уже несколько разломал на собственно привод и плату контроллера, первый используя в качестве обычного GFR, а на плате контроллера заменяю пзу (родное - одноразовое) на прошивку под управление двумя 3.5" fd-235 и допаиваю резистор вместо неразведённого джампера.
P.S. вот такие зверьки http://bitsavers.trailing-edge.com/pdf/tea...chure_Feb91.pdf

Вот если бы по нему найти описание программирования полей команды mode_select - был бы универсальный привод и легко подключаемый к любому компьютеру. Причём, он отвергает даже собственные дефолтные настройки, получаемые из него командой mode_sense.


Крутой привод! я про такие только слышал, что существуют в природе!
увы, по программированию не подскажу, тк со SCSI на низком уровне не работал
Anonymous
Цитата(SuperMax @ 8.3.2016, 2:06) *
со SCSI на низком уровне не работал

Жаль, а ведь это основной интерфейс стал у DEC-машинок в 199х годах. Мне удалось приобрести 6 штук таких приводов, сейчас остался один неразломанный, ещё два могу вернуть в исходное состояние, если будет информация добыта по программированию. А так их контроллеры служат для работы с двумя 1.44Мб-приводами в том числе и на БКшке и ДВК(Кванте).
SuperMax
Добавлю - опыт подключения TEAC 55GFR к МС0585
посадил на землю готовность (34 контакт)
и откусил 6ую ногу крайней ЛА13 - сигнал 43й дорожки тк TEAC тоже его не понимает
