SUNRISE IDE это контроллер IDE HDD для компьютеров серии MSX

Сайт разработчика http://mirrors.pdp-11.ru/_msx/www.msx.ch/ (зеркало)
http://www.msx.ch/sunformsx/ (оригинал)

Схема контроллера ©Pasha Zakharov 2:5001/3
Нажмите для просмотра прикрепленного файла

Прошивки
Nextor 2.0.4
Нажмите для просмотра прикрепленного файла
Sunrise 2.50
Нажмите для просмотра прикрепленного файла

Реализация этой схемы от dk_spb:

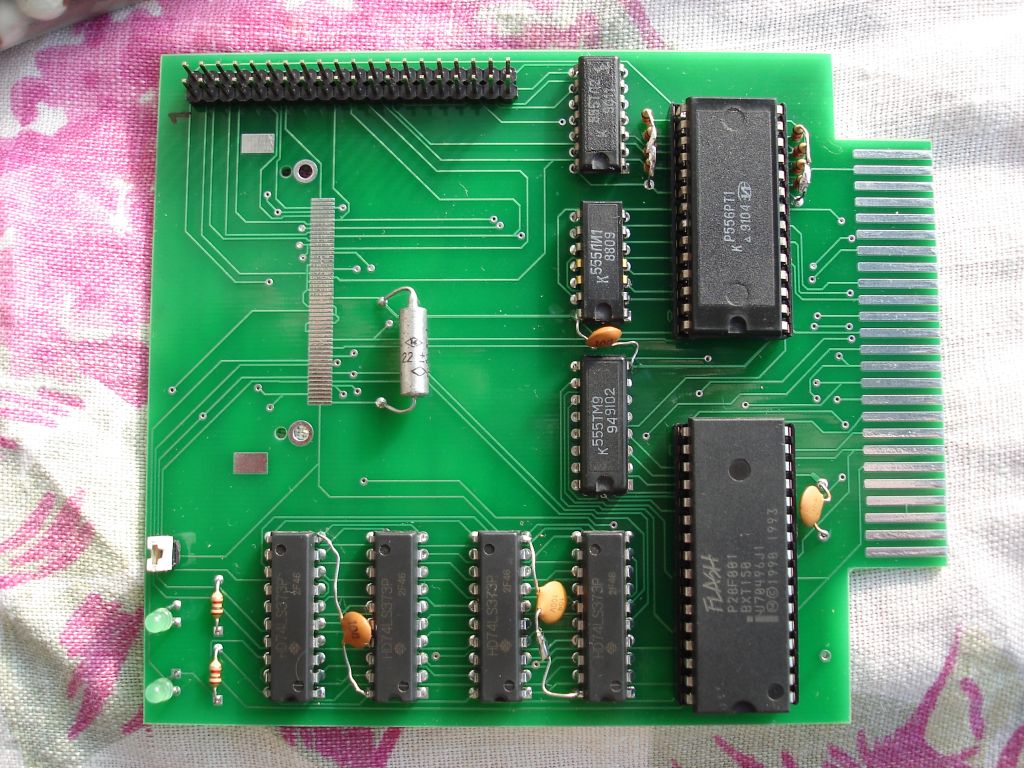

внешний вид
Нажмите для просмотра прикрепленного файла

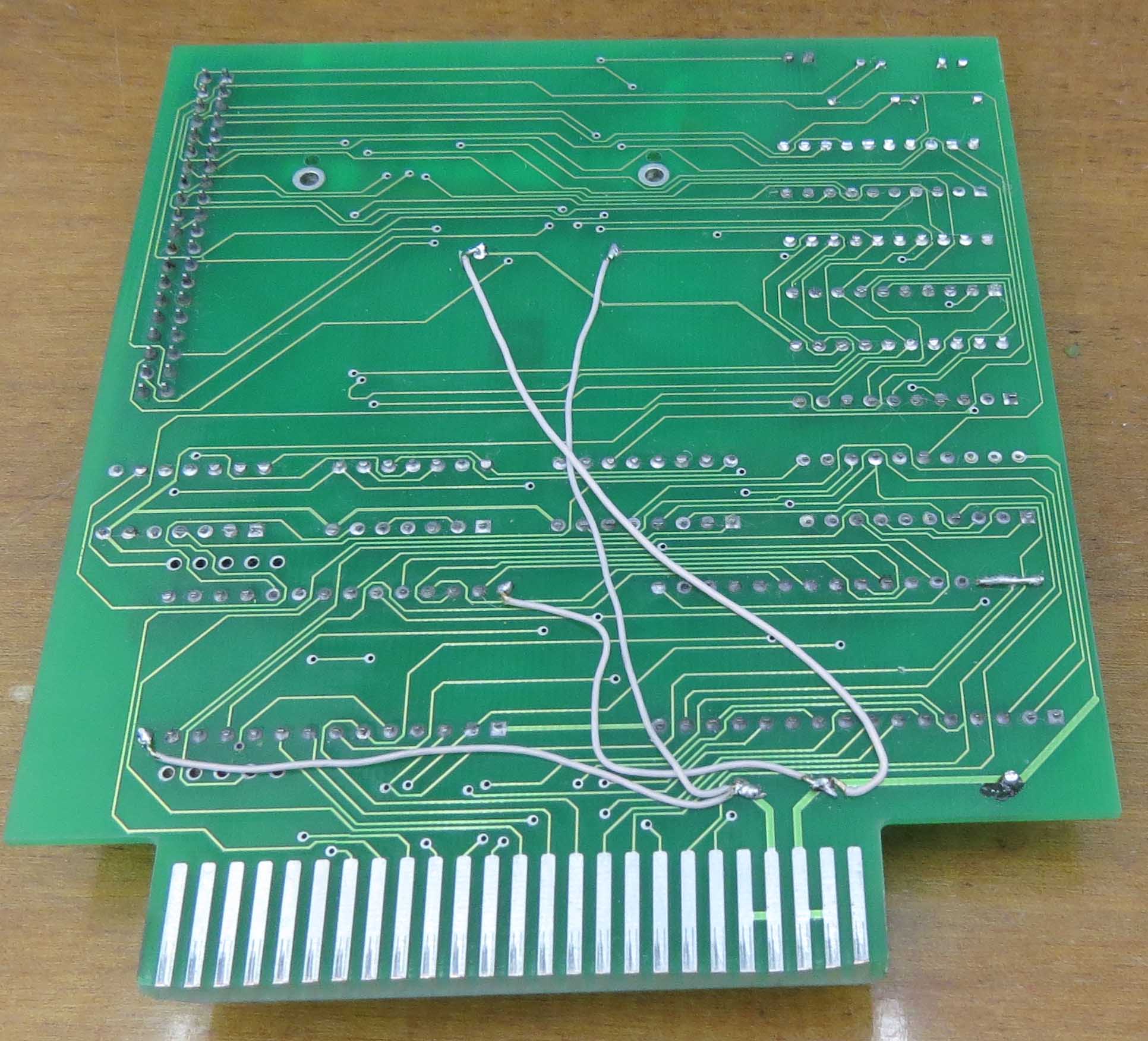

разводка на столько "кривая" что нуждается в перерезании дорожек
Нажмите для просмотра прикрепленного файла

дефекты этой разводки:

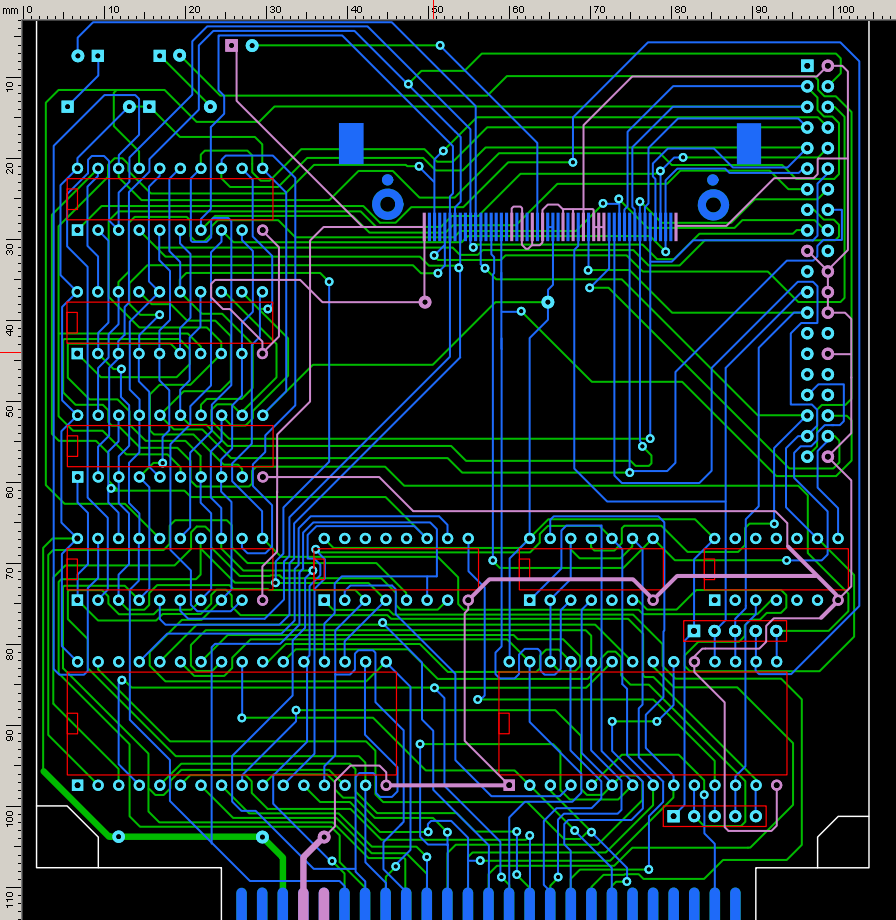

1. шины питания - смотрите сами (тонкая линия - 0.25mm)
земля
Нажмите для просмотра прикрепленного файла
+5В
Нажмите для просмотра прикрепленного файла

разработчику самое место в журнале лабиринты для детей рисовать

мой экземпляр вообще отказался работать до тех пор, пока я не кинул провода питания на РТ2 (у нее достаточно большое энергопотребление и из-за кривой разводки питания ей просто не хватило мощности для работы)

2. висящие входы микросхем (за подобное разработчиков просто увольняют)
на этих платах "висят" входы у TM9(2шт) и ТЛ2 (4шт)

3. блокировочные конденсаторы по питанию - см разводка. тоже коментарии не нужны.

Что делать если у Вас такой контроллер?
1. запаять шины питания
2. запаять блокировочные конденсаторы
пример
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

3. посадить на землю свободные входы вышеуказанных микросхем
это надо сделать даже если он у Вас работает ибо возможно повреждение данных при записи/чтении с флеш-карты.

А самое правильное решение еще проще - контроллеры SUNRISE IDE от MAXIOL производство которых, согласовано с авторами Sunrize IDE.
