host133
Здравствуйте, друзья!
Приобрёл БК 0010-01, никогда с таким компьютером не работал, поэтому есть вопросы.
Надеюсь, кто-нибудь поможет!

1) Какой монитор лучше к нему найти?
Я читал, что подключается к черно-белому "Электроника МС6105" или к цветному "Электроника 32 ВТЦ-201" / "ВТЦ-202".

2) В комплекте у меня нет шнура для черно-белого ТВ. Как он выглядит?
В книжке и в инете нашел распайку, но по ней ничего не понял.
Ясно, что со стороны БК 5-контактный разъём, а со стороны ТВ?

3) Можно ли подключить БК к черно-зеленому монитору от компьютера "Правец-8" или "Агат-9"?
Модели мониторов: ВММ-3107, ВММ-3111 и Корвет ВК-8071.
У первых двух сзади коаксиальный разъём.
Выглядит ВММ-3107 вот так:
IPB Image

Корвет ВК-8071 вот такой:
IPB Image

4) Есть теоретическая возможность взять к компу принтер "Электроника МС 6313".
Как он должен подключаться? Через вот такой блок что ли?
IPB Image
И как выглядит шлейф для подключения? В инете фото не нашел.

5) Какой магнитофон лучше взять? Есть возможность купить, например, вот такой:
IPB Image
SuperMax
Цитата(host133 @ 12.3.2015, 3:43) *
Здравствуйте, друзья!
Приобрёл БК 0010-01, никогда с таким компьютером не работал, поэтому есть вопросы.
Надеюсь, кто-нибудь поможет!

сразу рекомендую добыть БК-0011М
тк большинство интересного софта именно под нее

Цитата

1) Какой монитор лучше к нему найти?
Я читал, что подключается к черно-белому "Электроника МС6105" или к цветному "Электроника 32 ВТЦ-201" / "ВТЦ-202".

верно.
однако, использовать "Электроника 32 ВТЦ-201" / "ВТЦ-202" я не рекомендую ввиду очень низкого качества изображения, которое негативно повлияет на глаза.

Качество у "Электроника МС6105" отличное, это полноценный монитор.

Наилучшее качество можно получить переделав какой-либо EGA монитор
Универсальный монитор для БК/ДВК/УКНЦ/Амига
или такой
Tvs 17" Ch-17dxa

Можно взять готовый цветной МС6106, у него качество хуже чем EGA, но это уже нормальный цветной монитор.

Также можно использовать какие-либо китайские платы EGA/CGA->VGA
Нажмите для просмотра прикрепленного файла
купить можно на ebay

Однако, опыт показал (я приобрел такую плату), что качество изображения с этих плат не очень хорошее - те нарушение пропорций итд

Цитата

2) В комплекте у меня нет шнура для черно-белого ТВ. Как он выглядит?
В книжке и в инете нашел распайку, но по ней ничего не понял.
Ясно, что со стороны БК 5-контактный разъём, а со стороны ТВ?

стандартный (те для подключения к 6105) выглядит так
Нажмите для просмотра прикрепленного файла

распайка шнуров БК10/11/1М
Нажмите для просмотра прикрепленного файла

Цитата

3) Можно ли подключить БК к черно-зеленому монитору от компьютера "Правец-8" или "Агат-9"?
Модели мониторов: ВММ-3107, ВММ-3111 и Корвет ВК-8071.
У первых двух сзади коаксиальный разъём.
Выглядит ВММ-3107 вот так:
IPB Image

Корвет ВК-8071 вот такой:
IPB Image

Да, ВК8071 отличный монитор, у меня был такой
Схема Корвета ВК8071 есть тут
Схемы для БК и ее переферии


Цитата

4) Есть теоретическая возможность взять к компу принтер "Электроника МС 6313".
Как он должен подключаться? Через вот такой блок что ли?
IPB Image
И как выглядит шлейф для подключения? В инете фото не нашел.

блок ИРПС это блок для последовательного интерфейса
те он вообще не для этого

подключение принтера осуществляется в порт УП
схема есть вот тут - стр13
Нажмите для просмотра прикрепленного файла


Цитата

5) Какой магнитофон лучше взять? Есть возможность купить, например, вот такой:
IPB Image

в принципе подойдет любой.

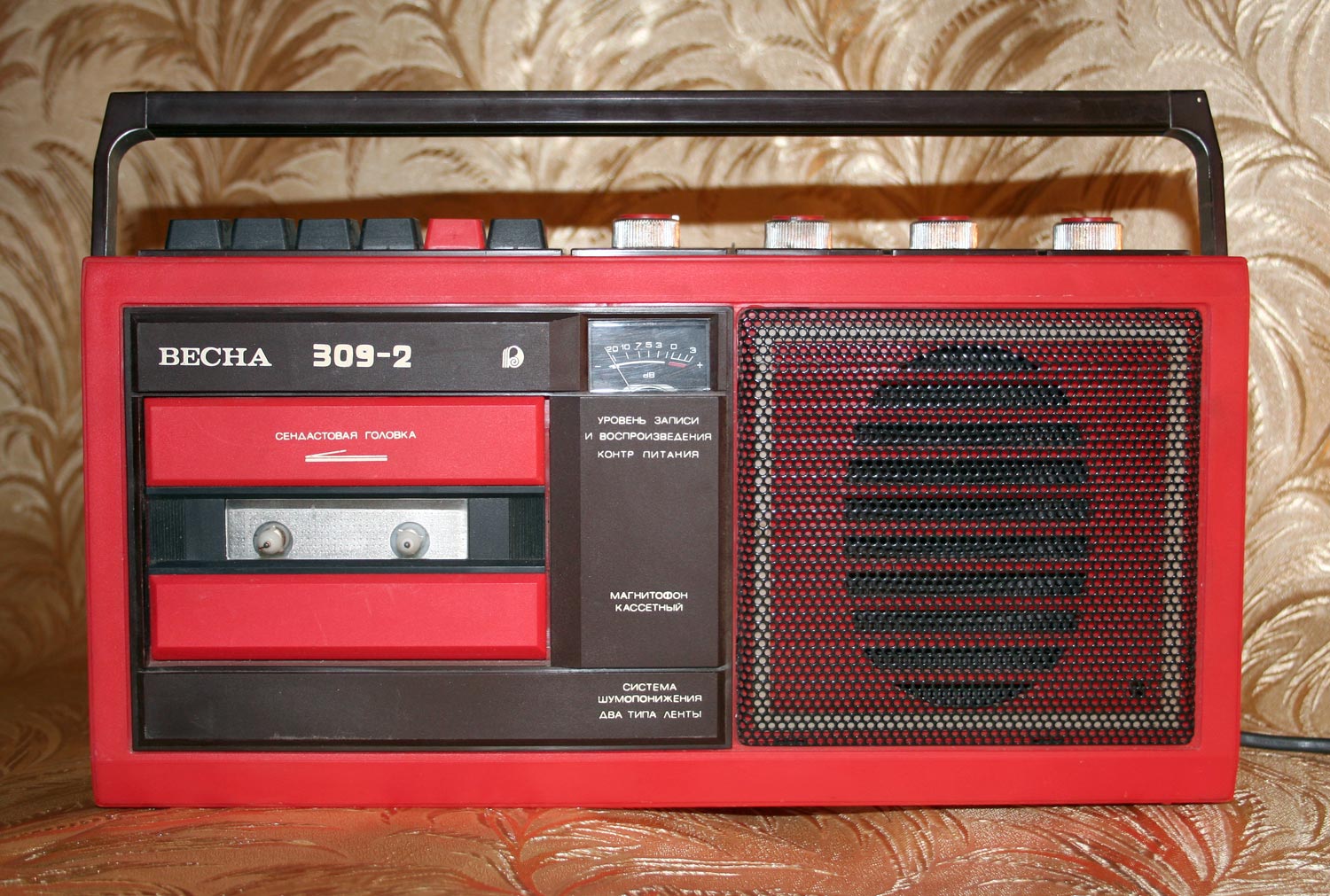

однако, в моем рейтинге самый лучший [для БК] это ВЕСНА 309
Нажмите для просмотра прикрепленного файла

host133
Здравствуйте!
Спасибо за ценную информацию!

Откопал из залежей Корвет ВК-8071.01 и нашёл шнур от БК 0010-01 для подключения к черно-белому телевизору.
Так как в схемах я не разбираюсь, мне непонятно как правильно спаять шнур для подключения Корвета к БК 0010-01.

В шнуре от БК 0010-01 для подключения к черно-белому телевизору со стороны БК: контакт №4 - центральный провод, контакт №2 - "общий".
Вопрос: к каким контактам 5-контактного разъёма со стороны Корвета паять?
Так же напрямую или другая распайка?
1 1
2 ---- 2
3 3
4 ---- 4
5 5


А мониторы ВММ-3107 и ВММ-3111 от Правца можно как-то подключить к БК или они совсем не подходят?
SuperMax
Цитата(host133 @ 22.3.2015, 13:34) *
Здравствуйте!
Спасибо за ценную информацию!

Откопал из залежей Корвет ВК-8071.01 и нашёл шнур от БК 0010-01 для подключения к черно-белому телевизору.
Так как в схемах я не разбираюсь, мне непонятно как правильно спаять шнур для подключения Корвета к БК 0010-01.

В шнуре от БК 0010-01 для подключения к черно-белому телевизору со стороны БК: контакт №4 - центральный провод, контакт №2 - "общий".
Вопрос: к каким контактам 5-контактного разъёма со стороны Корвета паять?
Так же напрямую или другая распайка?
1 1
2 ---- 2
3 3
4 ---- 4
5 5


соответствие для корвета такое
сторона БК
4 - видео
2 - общий
сторона монитора корвет
1 - видео
2 - общий

Цитата

А мониторы ВММ-3107 и ВММ-3111 от Правца можно как-то подключить к БК или они совсем не подходят?

ВММ-3107 должен подключаться без проблем
тк согласно схемы
Нажмите для просмотра прикрепленного файла
у него явный композитный видеовход

host133
Цитата
соответствие для корвета такое
сторона БК
4 - видео
2 - общий
сторона монитора корвет
1 - видео
2 - общий

Отлично! Спасибо большое! Компьютер успешно включил! Теперь осталось проверить загрузку программ с магнитофона или через звучку РС.

Нашёл ещё один БК 0010-01, причём новый, в коробке со всеми доками и двумя кассетами!
Но при включении выдаёт такую картинку (извиняюсь за качество, снимал почти в потёмках).
Не знаю, может ли это быть причиной, но его к тому же уронили с высоты приблизительно 30см. sad.gif
Внешне никаких дефектов нет.
Из-за чего это может быть и можно ли исправить?

IPB Image
SuperMax
Цитата(host133 @ 23.3.2015, 13:17) *

Отлично! Спасибо большое! Компьютер успешно включил! Теперь осталось проверить загрузку программ с магнитофона или через звучку РС.

Нашёл ещё один БК 0010-01, причём новый, в коробке со всеми доками и двумя кассетами!
Но при включении выдаёт такую картинку (извиняюсь за качество, снимал почти в потёмках).
Не знаю, может ли это быть причиной, но его к тому же уронили с высоты приблизительно 30см. sad.gif
Внешне никаких дефектов нет.
Из-за чего это может быть и можно ли исправить?

IPB Image

это "шахматка" - характерный экран нуждающейся в ремонта БК-0010
host133
Ясно.... Непонятно только почему это случилось с новым компьютером... sad.gif

Ещё подскажите, пожалуйста, как правильно спаять провод для подключения БК к звуковой карте PC или импортному магнитофону, у которого два разъёма типа jack 3.5мм (для микрофона и наушников), т.е. туда можно вставить разъём типа такого:

IPB Image

Если не путаю, то вот так?

Для чтения с магнитофона:
Tip (Signal) - контакт №3 5-контактного разъёма МГ БК0010-01
Sleeve (Ground) - контакт №2 5-контактного разъёма МГ БК0010-01

Для записи с магнитофона:
Tip (Signal) - контакт №5 5-контактного разъёма МГ БК0010-01
Sleeve (Ground) - контакт №2 5-контактного разъёма МГ БК0010-01
SuperMax
Цитата(host133 @ 23.3.2015, 21:30) *
Ясно.... Непонятно только почему это случилось с новым компьютером... sad.gif

понятие новый увы не применимо к антиквариату. микросхемы со временем могут быть повреждены по разным причинам - те повышенная влажность, или нарушение техпроцесса при их изготовлении.


Цитата

Если не путаю, то вот так?
Для чтения с магнитофона:
Tip (Signal) - контакт №3 5-контактного разъёма МГ БК0010-01
Sleeve (Ground) - контакт №2 5-контактного разъёма МГ БК0010-01

Для записи с магнитофона:
Tip (Signal) - контакт №5 5-контактного разъёма МГ БК0010-01
Sleeve (Ground) - контакт №2 5-контактного разъёма МГ БК0010-01

cовершенно верно
host133
Цитата(SuperMax @ 23.3.2015, 18:56) *


Обнаружил следующую особенность: "шахматка" получается, если включить компьютер с блоком питания, у которого сверху маркировка "Электроника БК 0010-01" (он из комплекта нового БК).

Взял другой блок питания (от старого БК) с маркировкой "Электроника МС 9011.02" и с ним компьютер работает нормально.

Следовательно, проблема с первым блоком питания?
Хотя, я замерил выходные напряжения - они такие же, как у второго.
Какая с ним проблема - непонятно. sad.gif
SuperMax
Цитата(host133 @ 13.5.2015, 17:19) *


Обнаружил следующую особенность: "шахматка" получается, если включить компьютер с блоком питания, у которого сверху маркировка "Электроника БК 0010-01" (он из комплекта нового БК).

Взял другой блок питания (от старого БК) с маркировкой "Электроника МС 9011.02" и с ним компьютер работает нормально.

Следовательно, проблема с первым блоком питания?
Хотя, я замерил выходные напряжения - они такие же, как у второго.
Какая с ним проблема - непонятно. sad.gif


видимо отличается
для не совсем исправных БК имели значения десятые доли вольта
вообще на плату должно приходить 5.0В +-0.1В

ps: попробуйте перезапустить БКшку - возможно дело в стартовой цепи
