Внешний вид

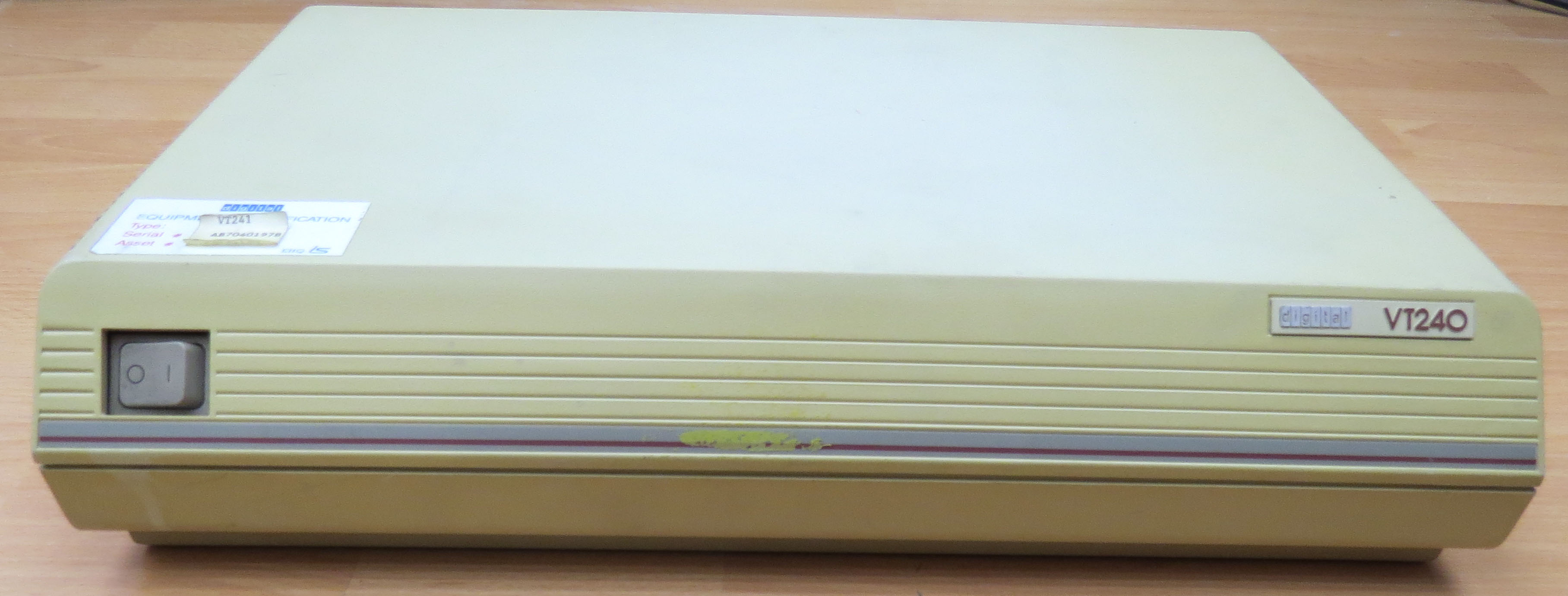

морда
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

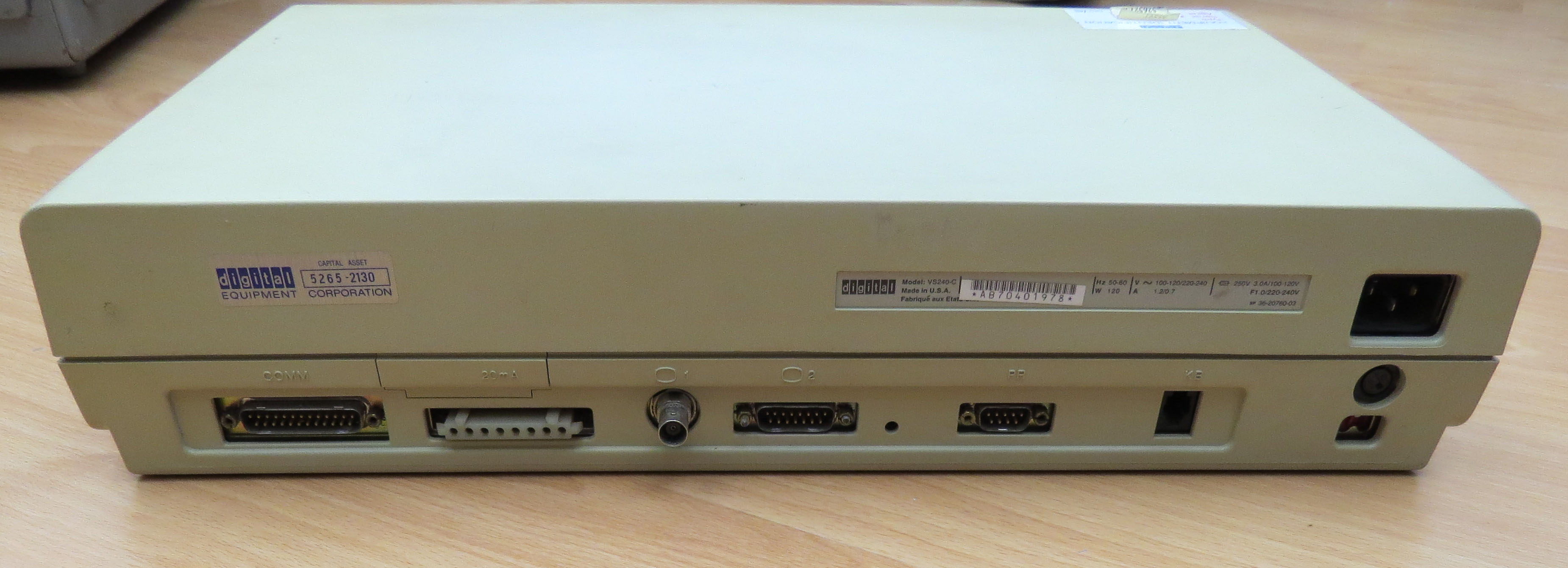

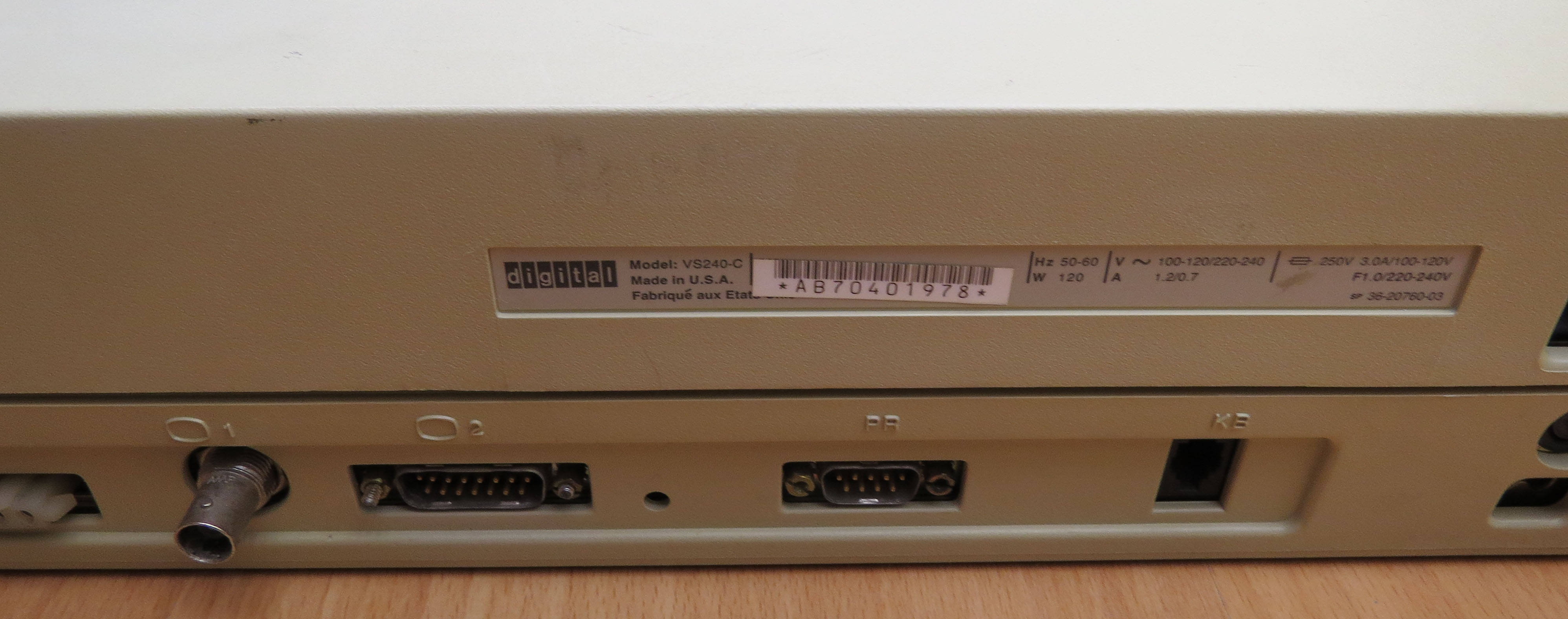

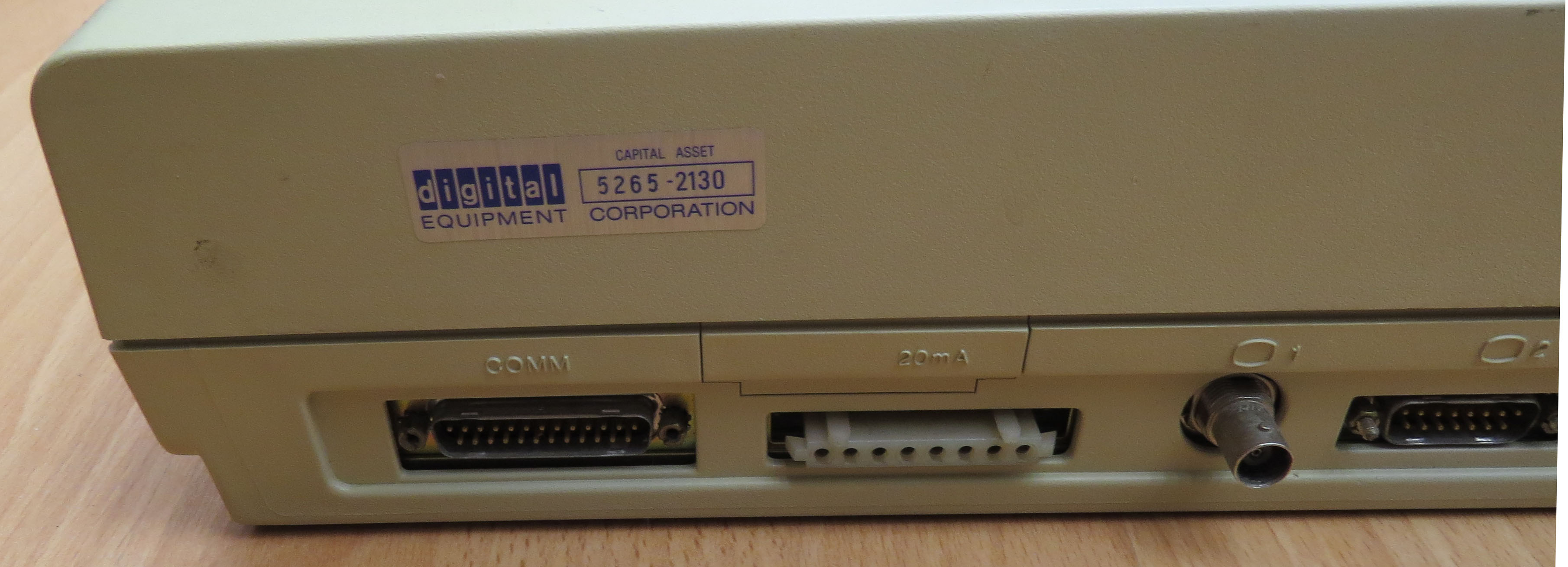

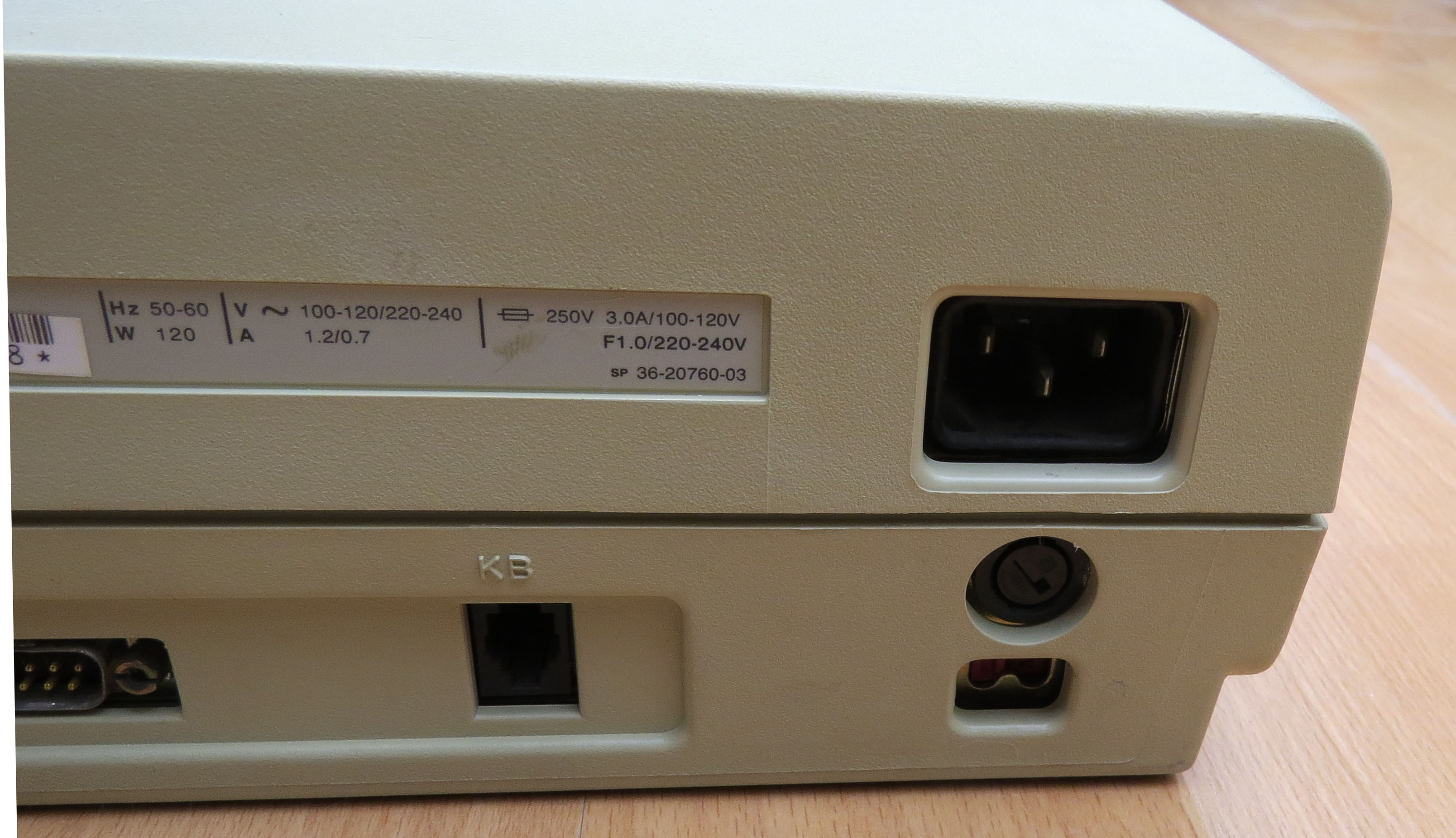

попа
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

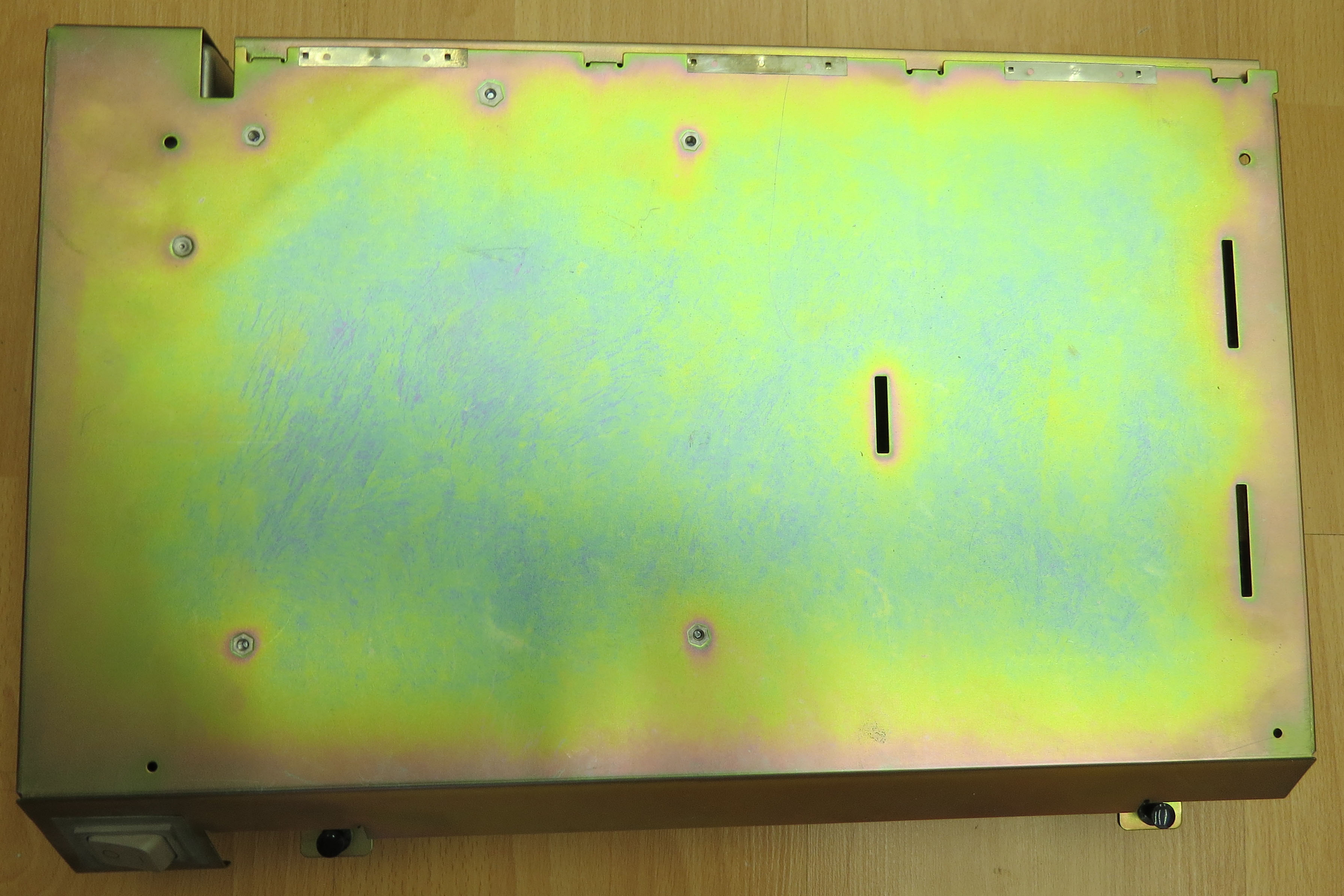

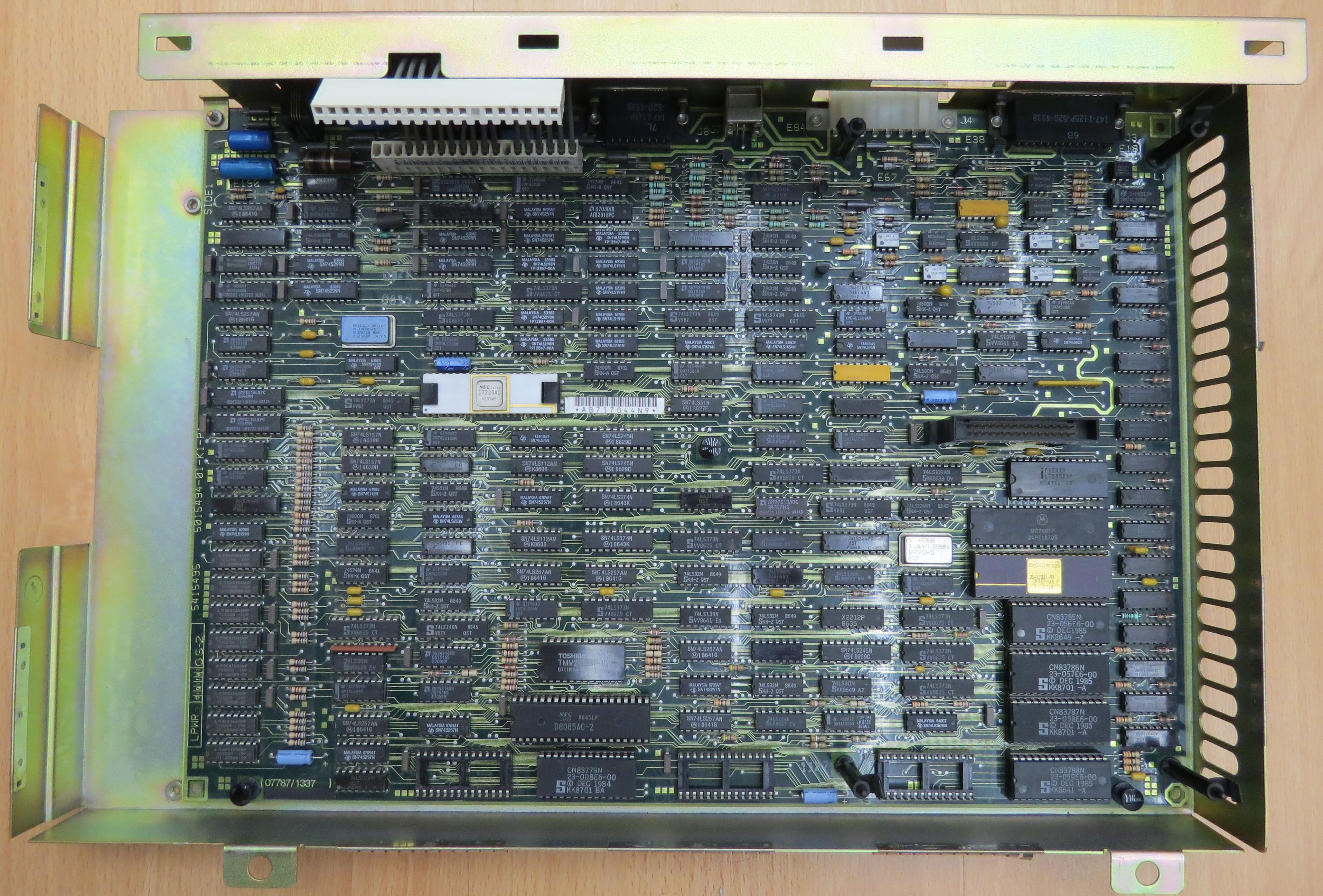

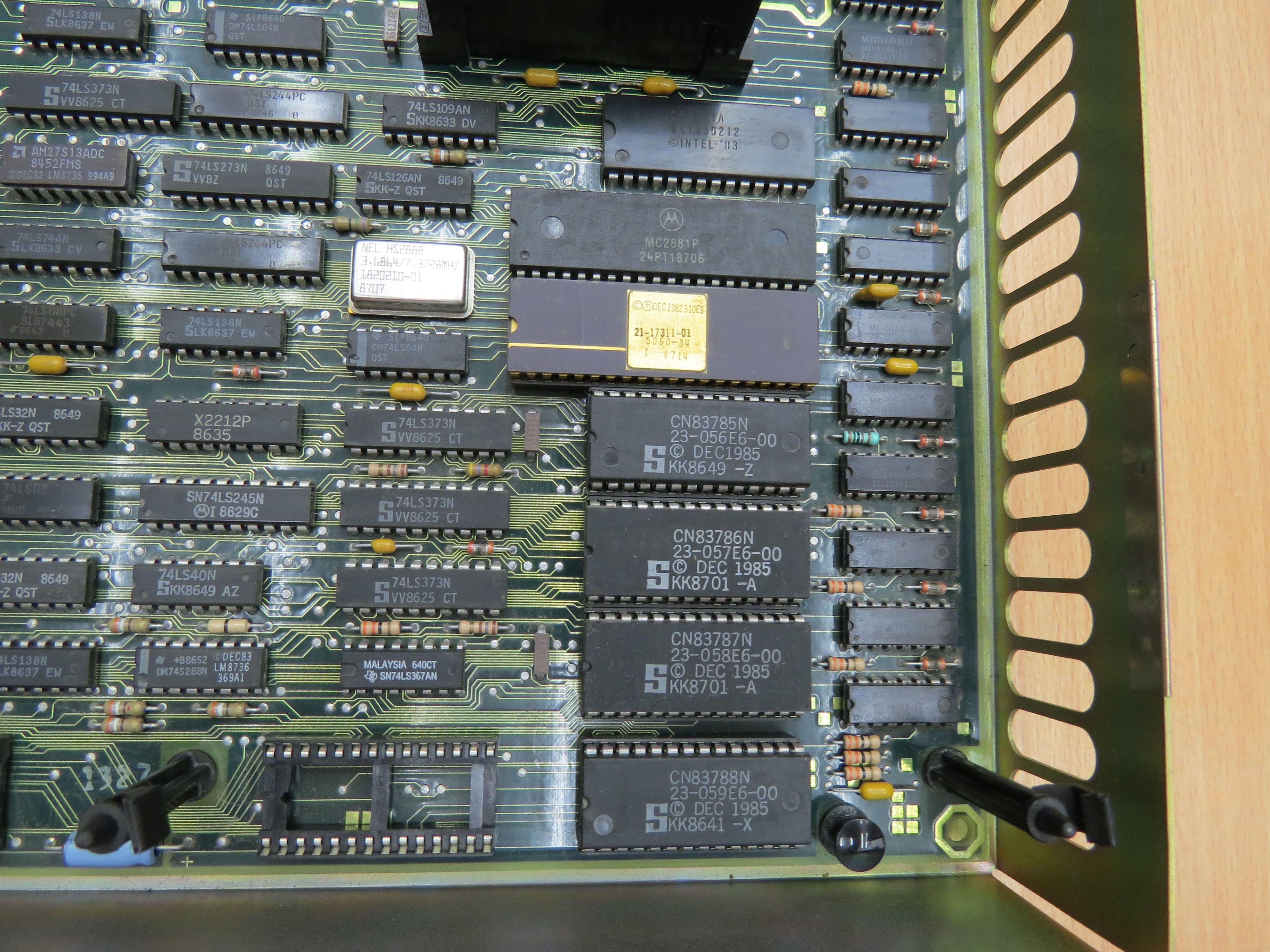

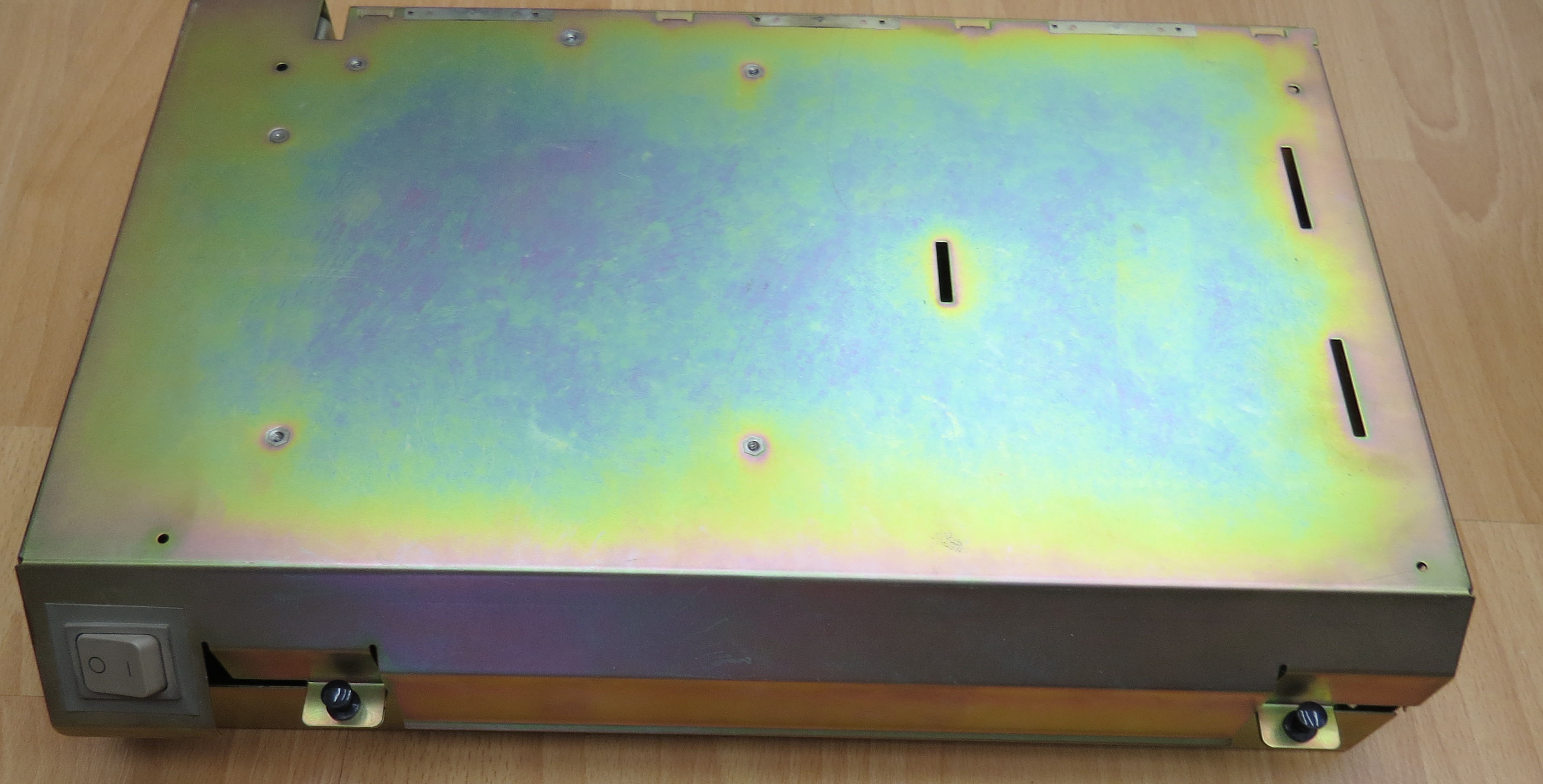

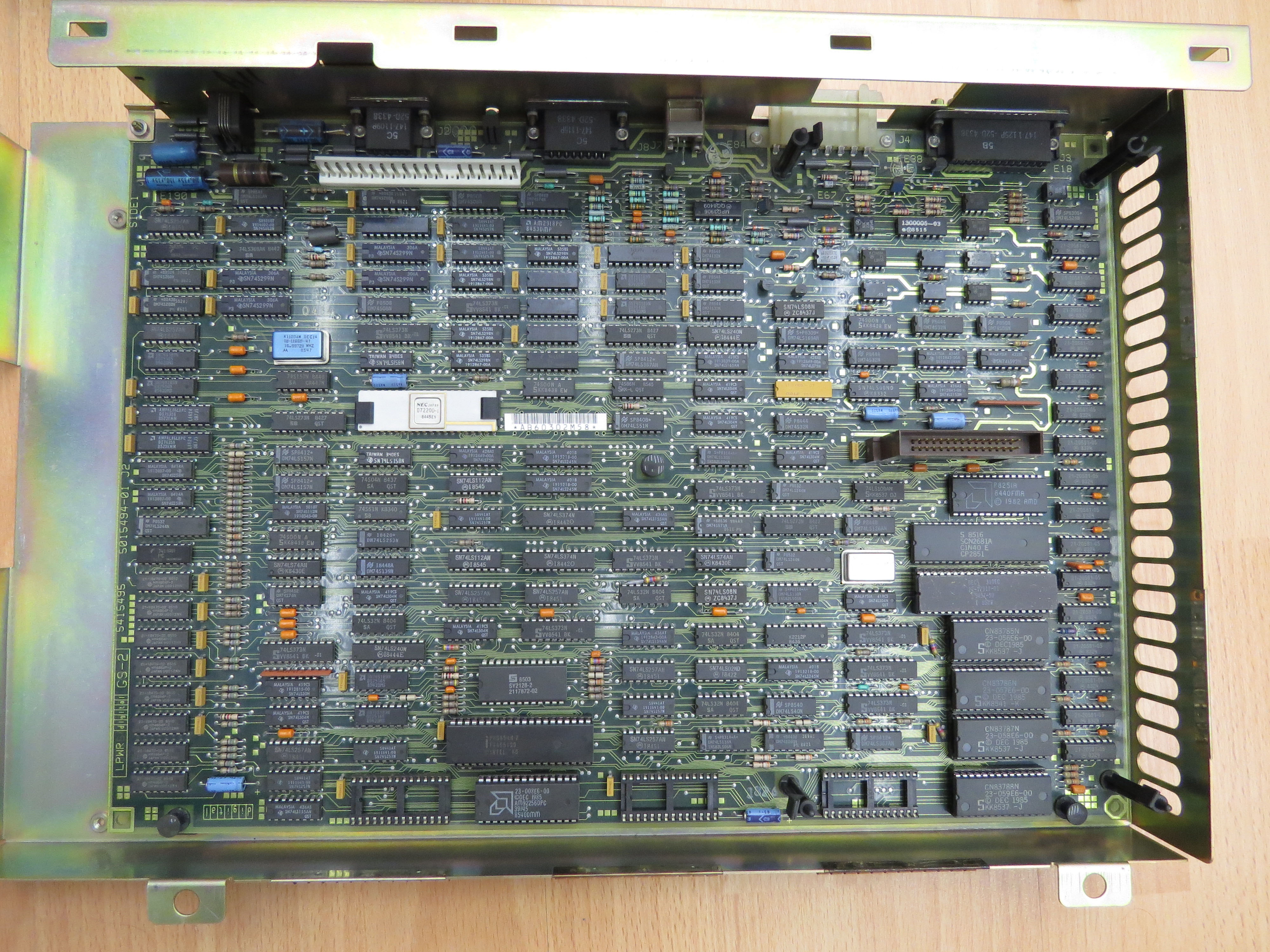

Внутренности
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

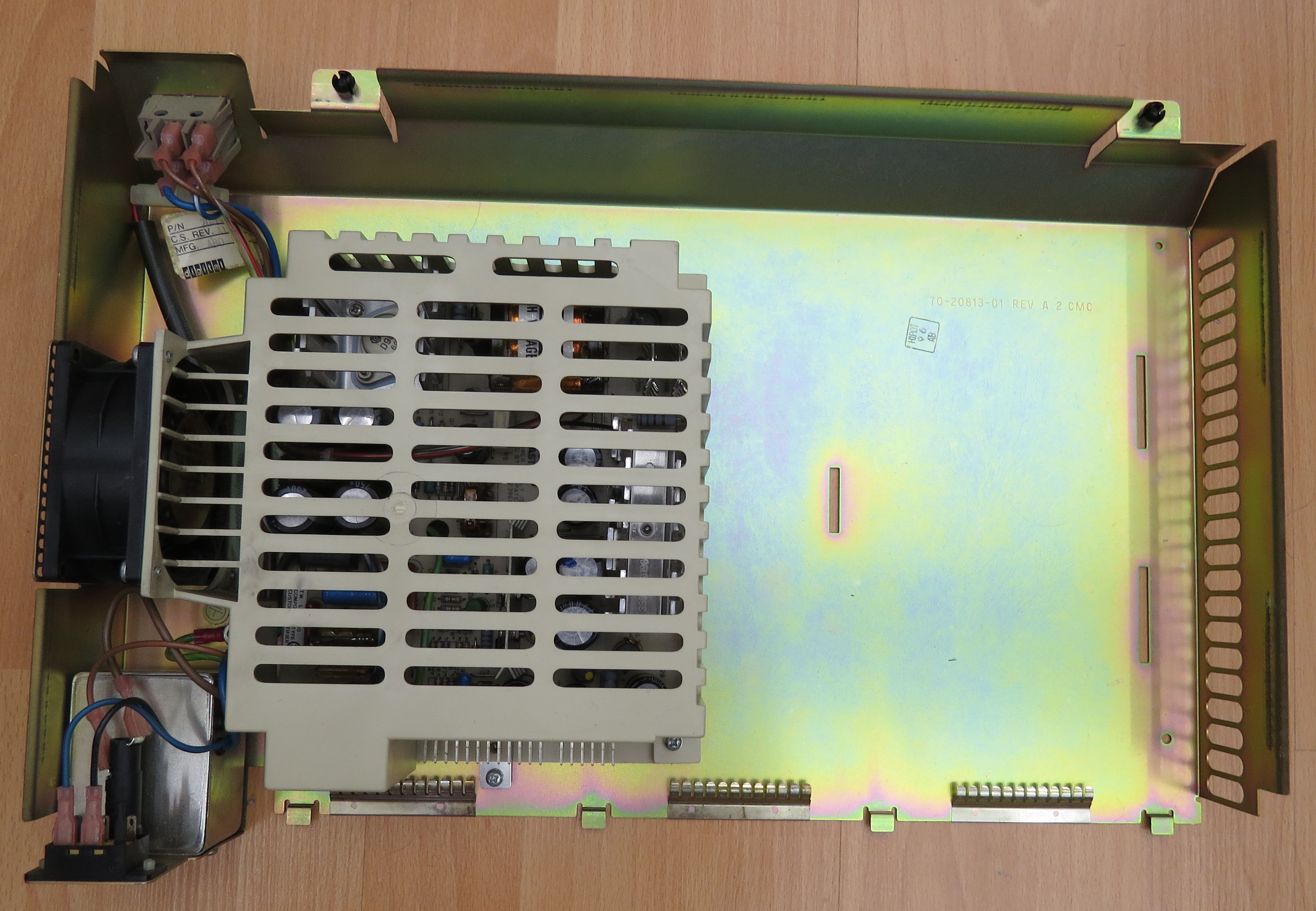

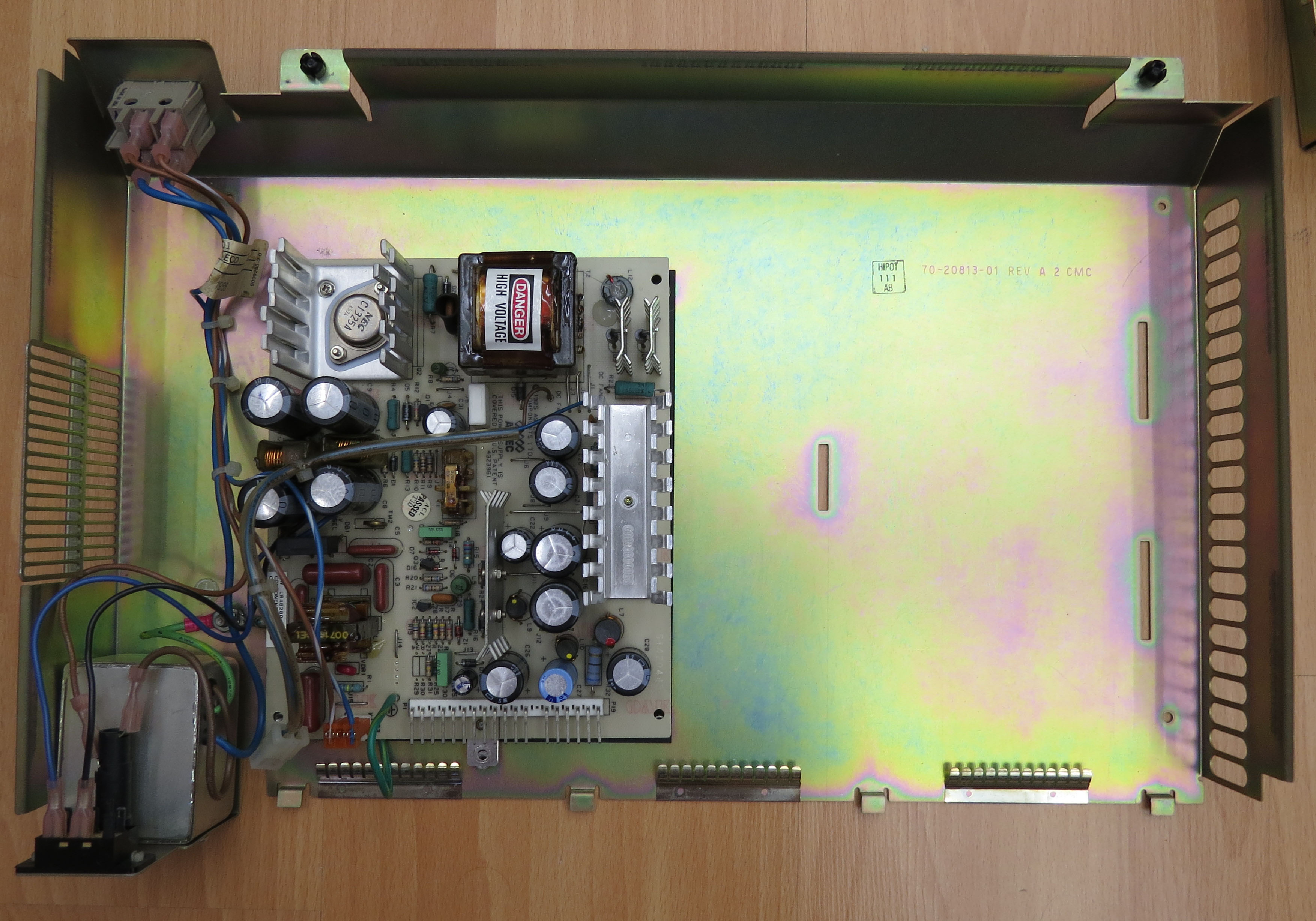

БП
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

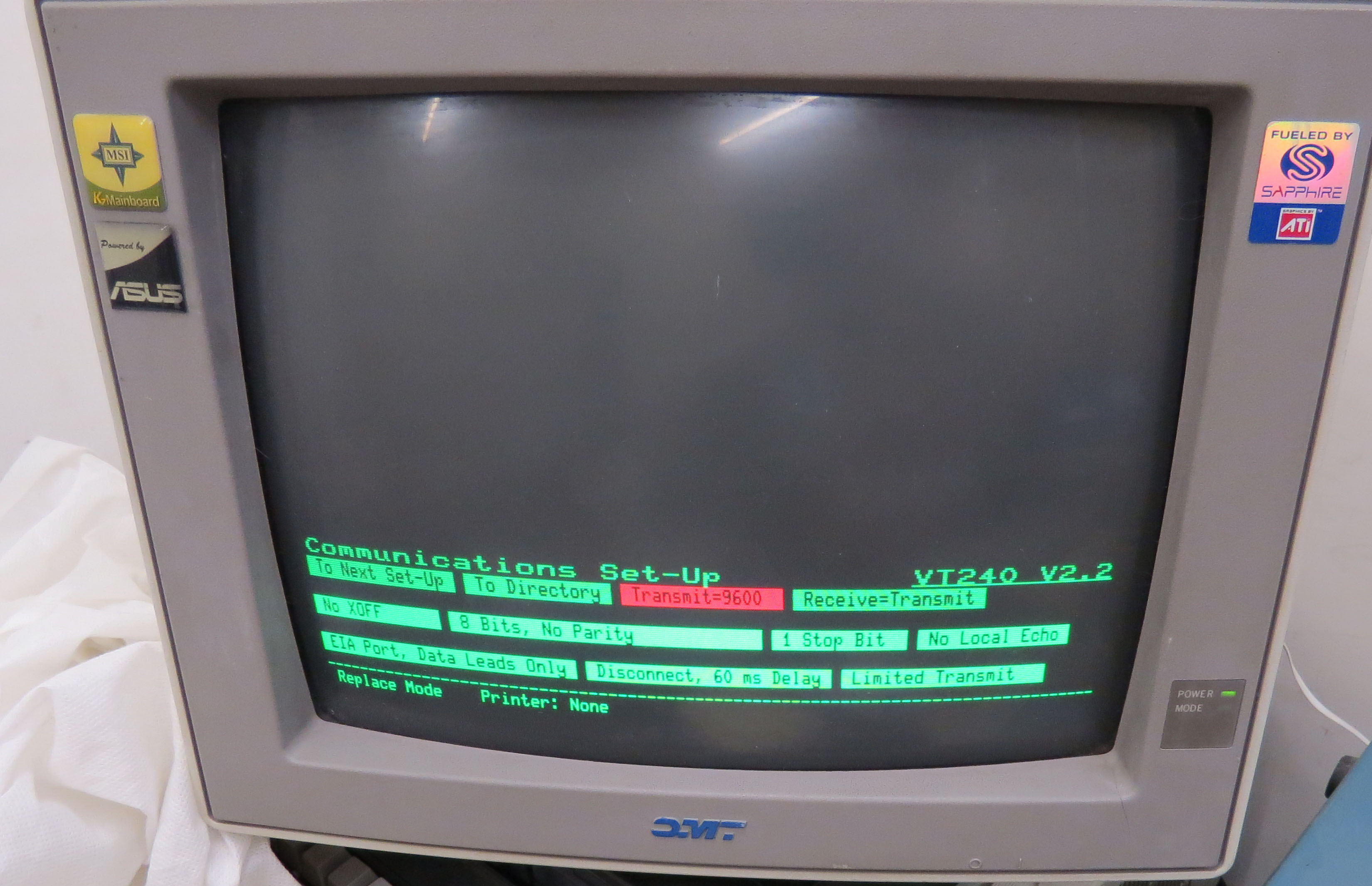

В работе
Нажмите для просмотра прикрепленного файла

Документация

EK-VT240-RM-002_VT240_Programmer_Reference_Manual_Oct84
Нажмите для просмотра прикрепленного файла

EK-VT240-TM-001_VT240_Technical_Manual_Aug84
Нажмите для просмотра прикрепленного файла


MP-01807-01_VT240_Field_Maintenance_Print_Set_19Oct1983
Нажмите для просмотра прикрепленного файла

ek-vt240-ps-002_Pocket_Service_Guide.pdf
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

VT240_Schematic_Jun83
Нажмите для просмотра прикрепленного файла

Распайки / pinout

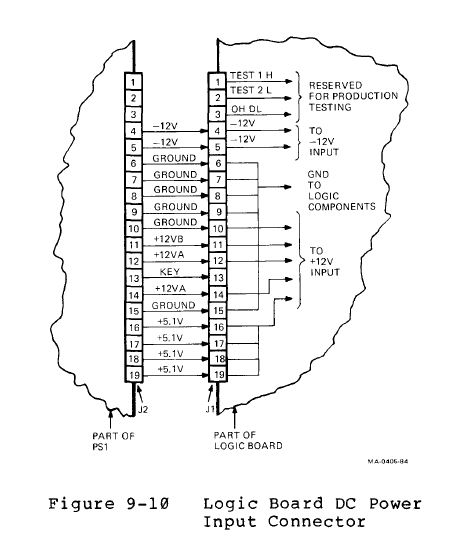

Блок питания
Нажмите для просмотра прикрепленного файла

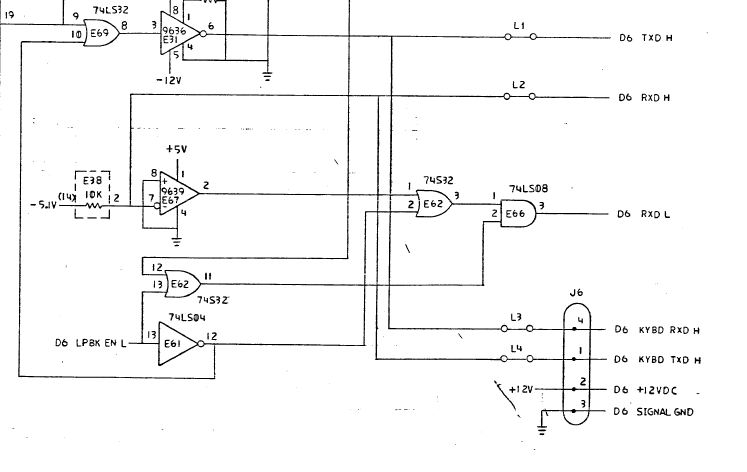

Клавиатура
Нажмите для просмотра прикрепленного файла

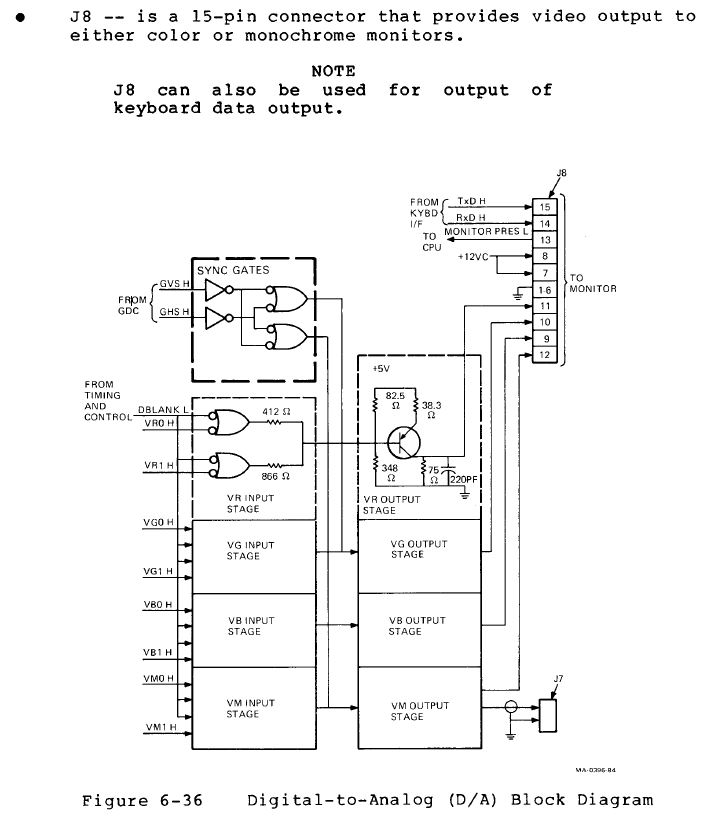

Монитор
Нажмите для просмотра прикрепленного файла

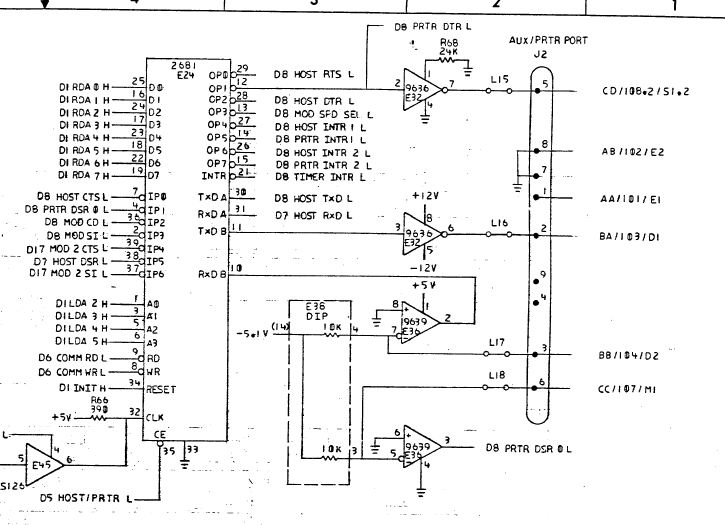

Принтер
Нажмите для просмотра прикрепленного файла

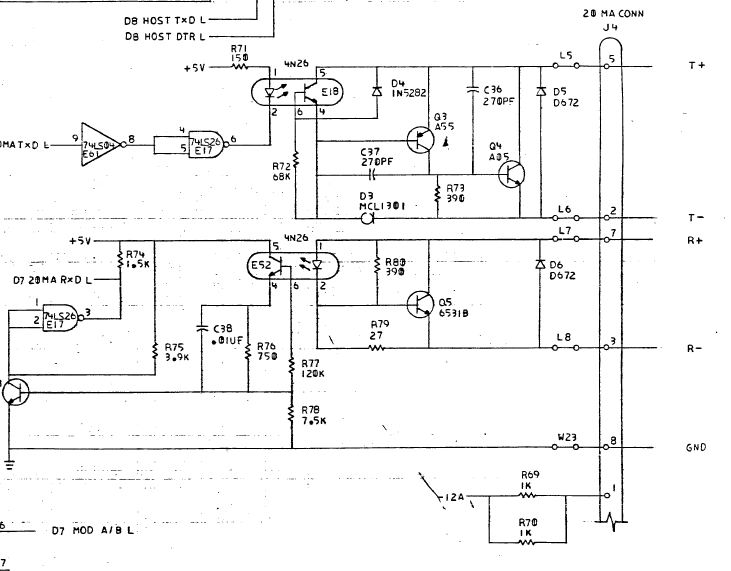

20ма порт
Нажмите для просмотра прикрепленного файла

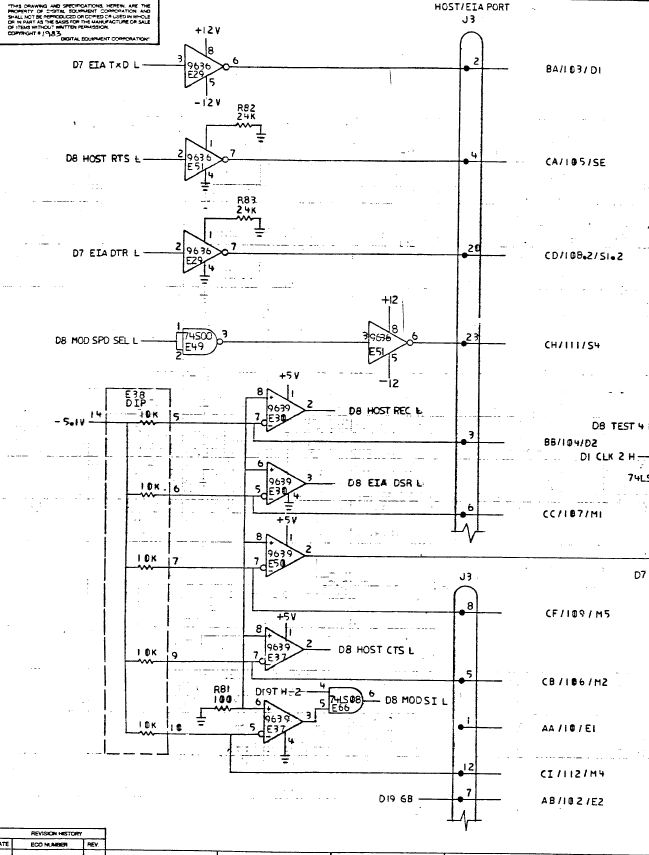

Последовательный порт для подключения
Нажмите для просмотра прикрепленного файла

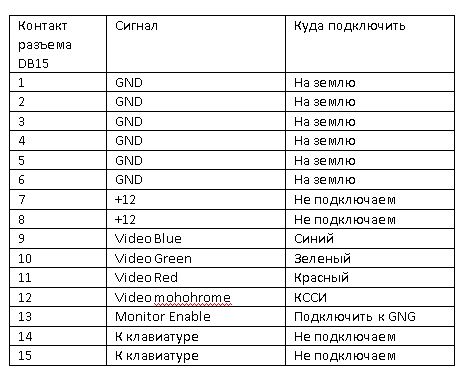

Подключение видеомонитора к терминалу VT240

Нажмите для просмотра прикрепленного файла

Важно!
контакт 13 надо посадить на землю иначе получим ошибку "VT240 Monitor Error - 9"

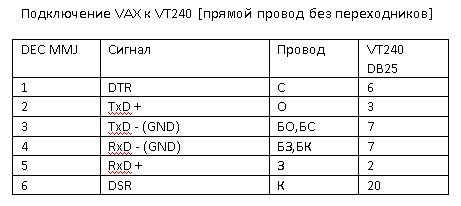

Подключение терминала VT240 к VAX (DEC MMJ)

Нажмите для просмотра прикрепленного файла
внимание! это схема прямого провода от VAXа до терминала

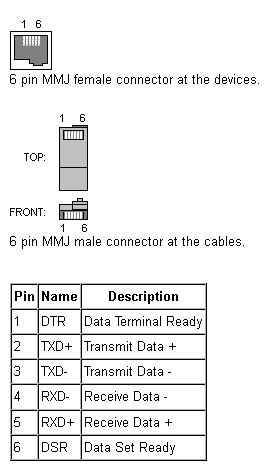

распайка DEC MMJ
Нажмите для просмотра прикрепленного файла
