Доработка БК 0011М для повышения качества чтения с магнитофона

БК 0011М изначально плохо читала записи формата HELP7 (HELP12)
однако проблема легко лечилась установкой конденсатора 1,5мкф

Нажмите для просмотра прикрепленного файла

Дополнительные возможности
На БК0010-01 последней версии, выпускаемой заводом "Экситон" с 1991 года, возможно программное отключение монитора-ПЗУ БК и подключение на его место вторых 8 Кбайт ДОЗУ, что дает возможность внесения изменений в монитор БК, максимально надежного перехвата обращений программ к магнитофону за счет изменения содержимого ячейки 100036, загрузки любых экранных шрифтов.

Доработка БК0010-01 предыдущих выпусков заключается в следующем: 1) отсоединить от схемы вывод B1 разъема МПИ и вывод 23 микросхемы 1801РЕ2-017; 2) в образовавшийся разрыв между выводом 23 и "общим" впаять резистор 1 кОм и соединить вывод 23 с контактом B1 МПИ.

По многочисленным просьбам в А16М предусмотрена возможность отключения монитора БК0011М, сигнал отключения выведен на контакт B6 разъема МПИ (как было предложено в статье в журнале "Персональный компьютер БК"). Контакт B6 в БК незадействован - для того, чтобы отключение монитора БК11М работало, необходимо сделать доработку, аналогичную предложенной для БК0010 - только B6 отделять от схемы не надо и номер микросхемы другой: DS17 (1801РЕ2-324 или 1801РР1).

Сигнал отключения верхней страницы ОЗУ БК0011М используется при обмене данными с дополнительной памятью контроллера.

технология доработки - вчера сделал сам:
сначала режем дорожку к 23й ноге
затем ставим 1ком SMD 1206 резистор (как тут и стоял!)


и тянем проводок к B6 разъема МПИ


готово!

красивый вариант доработки - подразумевает демонтаж платы из корпуса

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Кнопка RESET на БК

на ранних БК-0010 сразу с завода устанавливался переключатель
Нажмите для просмотра прикрепленного файла

Далее на БК-0010-01 в начале переключатель тоже ставили
Нажмите для просмотра прикрепленного файла

а потом перестали, но место под него осталось
Нажмите для просмотра прикрепленного файла

для перезапуска нужна кнопка которая будет замыкать вот эту пару контактов:
Нажмите для просмотра прикрепленного файла

На БК-0011 место тоже есть
Нажмите для просмотра прикрепленного файла

БК-0011М аналогично
Нажмите для просмотра прикрепленного файла

и конечно реплика тоже сохранила традицию
Нажмите для просмотра прикрепленного файла

Итак для установки кнопки RESET надо:
1. кнопку
2. пару проводков
Подключать вот так:
Нажмите для просмотра прикрепленного файла

Доработка БК-0010 + RESET
Нажмите для просмотра прикрепленного файла

Интересная доработка - для реализации перезапуска БК с клавиатуры
Нажмите для просмотра прикрепленного файла
* мною не проверена

Доработка БК-0010.01 - отключение монитора

На БК0010-01 последней версии, выпускаемой заводом "Экситон" с 1991 года, возможно отключение монитора-ПЗУ БК и подключение на его место вторых 8 Кбайт ДОЗУ, что дает возможность внесения изменений в монитор БК, максимально надежного перехвата обращений программ к магнитофону за счет изменения содержимого ячейки 100036, загрузки любых экранных шрифтов и прочие возможности.

БК-0010.01 выпущенные ранее тоже можно легко доработать добавив этот функционал:
Для этого потребуется 1 резистор номиналом 1кОм и провод

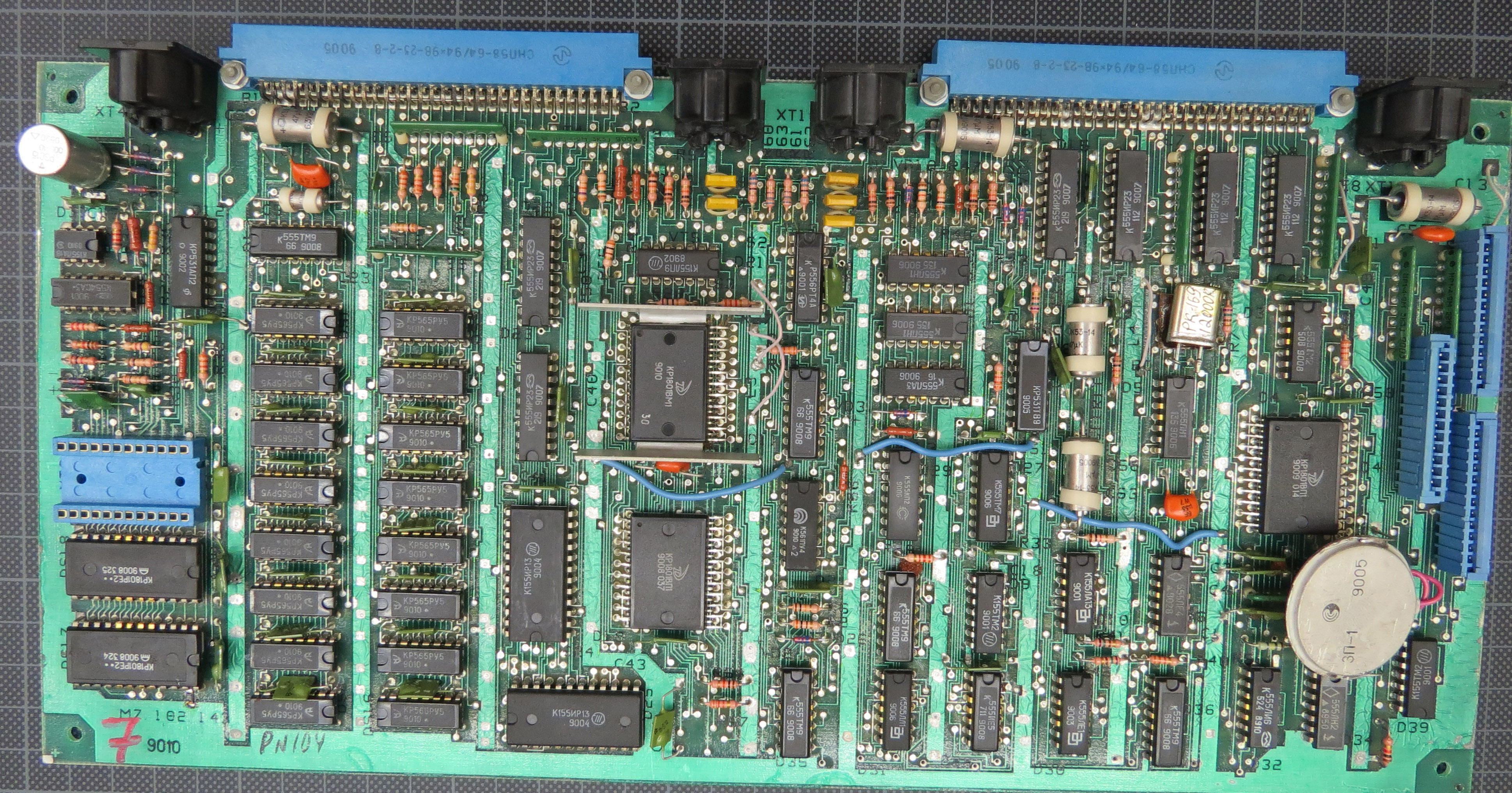

Для примера у нас есть вот такая плата
Нажмите для просмотра прикрепленного файла

Тут уже есть штатная доработка для отключения ПЗУ Бейсика - это хорошо видно по резистору выделенному красным
Нажмите для просмотра прикрепленного файла
А синим выделено место, для установки резистора нужного для отключения ПЗУ монитора, иначе говоря это уже планировалось, но почему-то не было реализовано

Вот плата снизу и место где будет резистор нужный для отключения монитора
Нажмите для просмотра прикрепленного файла

Шаг первый - необходимо отрезать перемычку которая соединяет 23й пин ПЗУ с землей
рез показан зеленым
Нажмите для просмотра прикрепленного файла

результат вот такой
Нажмите для просмотра прикрепленного файла

Шаг второй - впаиваем резистор, номинал 1кОм
результат вот такой
Нажмите для просмотра прикрепленного файла


Шаг третий - припаиваем проводок
он соединяет B1 и 23 ногу ПЗУ 017 *
Нажмите для просмотра прикрепленного файла

Опционально: если Б1 уже имеет соединение с Б8 то необходимо отключить его
режем вот тут
Нажмите для просмотра прикрепленного файла


Доработка очень проста и ее легко можно сделать самостоятельно любому БКшнику

Данная доработка используется контроллерами SMK-512 и AZБК

Переделка на 6MHz
припомнил, как я делал это в начале 90х

сначала посмотрим на схему
D8.2 делит входную частоту на 2
и обе фазы используются
соответственно правильно разрезать тут - см крестик
Нажмите для просмотра прикрепленного файла
те подать на 13й вход иную частоту - сейчас там штатные 6MHz с делителя на D8.1

соответственно режем дорожку - см фото - по крестику
Нажмите для просмотра прикрепленного файла

и соединяем 13й с 1м D8 - получаем стабильные чистые 6MHz!
Нажмите для просмотра прикрепленного файла

важно для понимания, форма тактовой частоты подаваемой на процессор имеет значение и потому переключатели частоты установленные прямо в пути сигнала нежелательны ибо будут нарушать его форму тк до переключателей будут еще и длинные провода

какие возможны проблемы при таком разгоне
1. регистр 177716 может не успевать получать данные. к примеру флаг нажатия кнопок может быть не обработан корректно. при этом внешняя клавиатура PS/2 через AZБК работает отлично.
причина в RC цепочке - см схема
Нажмите для просмотра прикрепленного файла
лечить изменением сопротивления R13 или емкости С8

2. глюки и зависания. тут уже не тянет процессор, лечить его заменой. не все процессоры стабильно тянут такой разгон. также надо понимать, что внутри БК достаточно жарко и процессор нагревается до 70С
по идее надо бы вентилятор внутрь БК встроить ;-)

Усиление шин питания, для уменьшения потерь на самой плате
данная доработка рекомендована при работе с AZБК, но не является обязательной

1. Плата БК-0010.01 Казань ?
шины питания неплохие, но усилить можно

земля - сверху
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

+5в снизу
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

такое расположение исключает ошибки
но при желании можно сделать и все снизу для улучшения эстетического вида

2. Плата БК-0010.01
тут явно тонкие шины питания

земля - сверху
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

+5в снизу
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Для данной доработки используем провод сечением не менее 0.5квмм, но рекомендовано больше.
