Схемы для БК и ее периферии Опции

[SuperMax]

БП к БК0010 [мой скан]МС9011 он же кирпич

[SuperMax]

Мышка Марсианка



подключение мышки тут
http://forum.maxiol.com/index.php?showtopic=4905

Джойстик герконовый




схема
общий Б19
левая кнопка - Б22
правая кнопка - A21

сам джойстик
лево - Б17
право - А24
вверх - Б24
вниз - Б23

[SuperMax]

МС 6105.11 БП к монитору УКНЦ

Подробно про монитор МС6105

[SuperMax]

Монитор ВК8071.01 КОРВЕТ
cхема


паспорт
 ______________________________8071.01__________________________________.djvu ( 5.2 мегабайт ) Кол-во скачиваний: 2881


Фотоотчет по монитору ВК8071

[SuperMax]

БП АГАТ (часто применялся для питания БК-шки с дисководами)

[SuperMax]

Также применялся отличный БП от ДВК 3/4 [мой скан]

Лист1
Лист2
Лист3

[SuperMax]

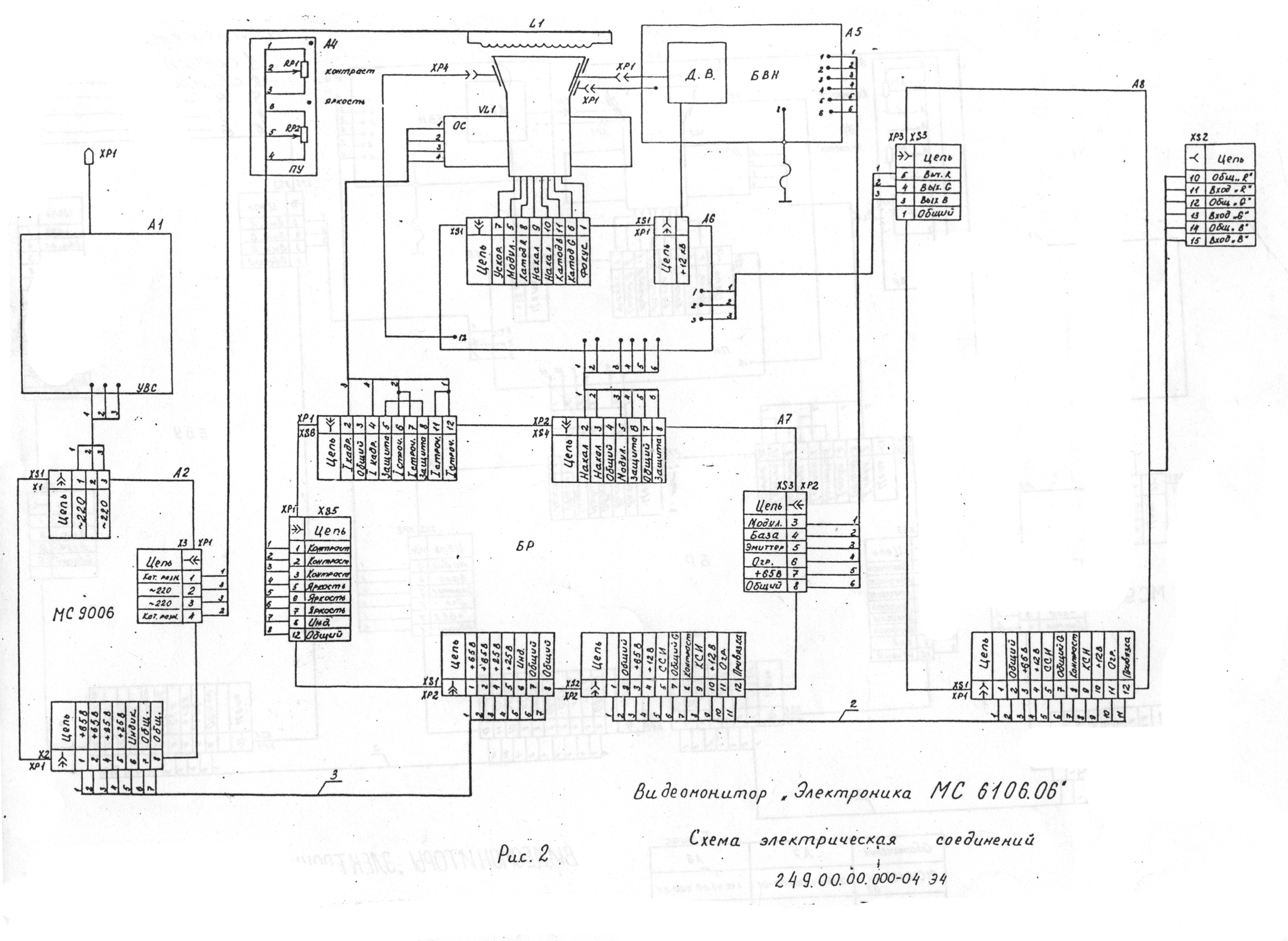

Цветной монитор МС6106

1
2
3
4
5
6
7
8

[SuperMax]

МС9006 БП к монитору МС6106

[SuperMax]

КНГМД для БК0011М [моя ремонтная схема, с моими рисунками]




фото оригинала


БКшка равно как и другие PDP-11 используют интерфейс Shugart 34-pin (опционально упакованный в 40pin)
https://www.hermannseib.com/english/synths/ppg/wtfloppy.htm

[Afina]

Схема БК0011М






UPD2021: новый скан ремонтных схем в максимальном качествесхема БК-0011М

[Afina]

UPD2021: новый скан ремонтных схем в максимальном качествесхема БК-0011М

[SuperMax]

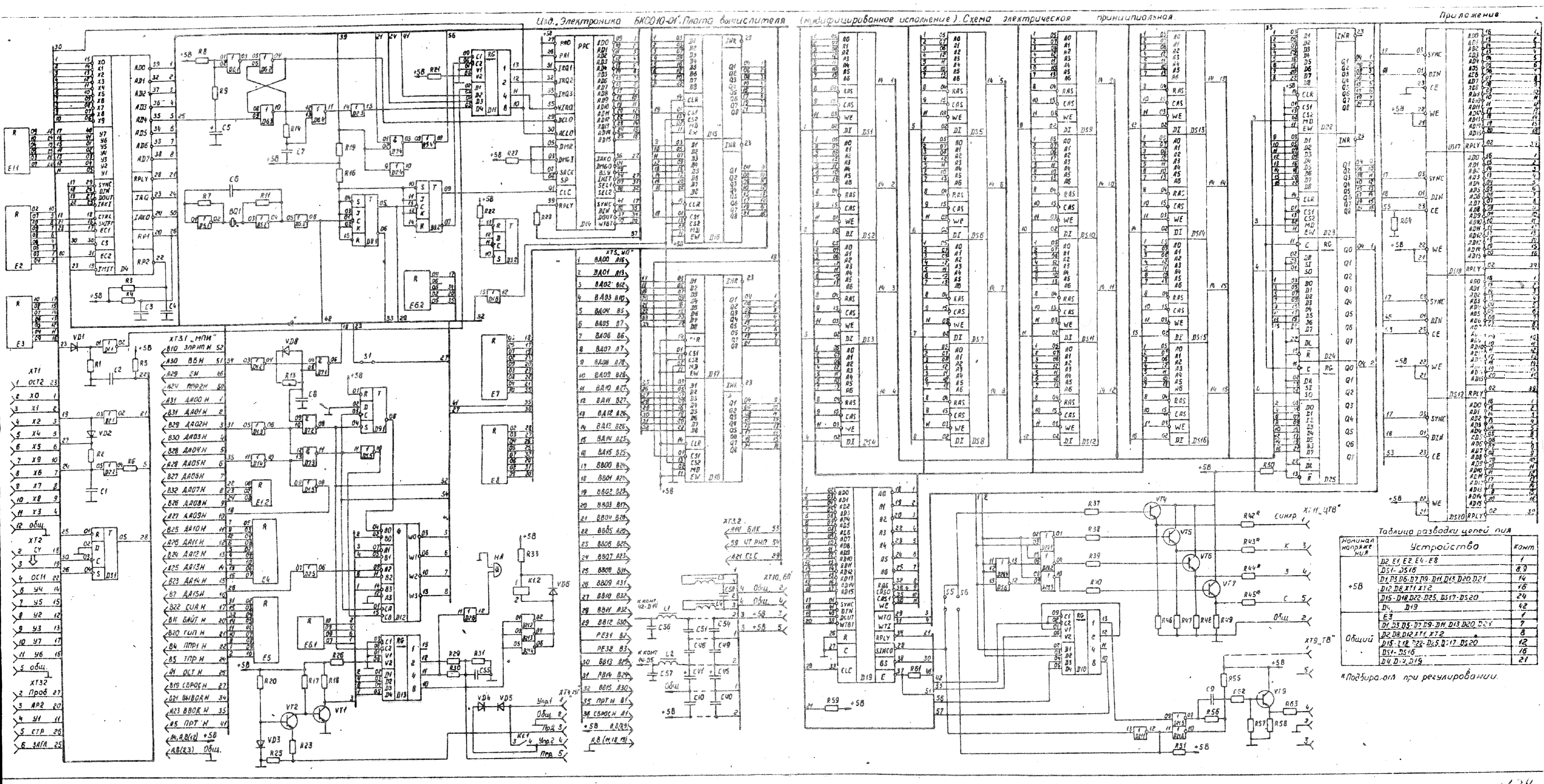

Cхема контроллера расширенной памяти
из коллекции Denis 'KT315B"

[SuperMax]

схема МС 6106
более качественный вариант

 BVL1.tif ( 280.06 килобайт ) Кол-во скачиваний: 4254

 BP1.tif ( 340.62 килобайт ) Кол-во скачиваний: 4032

 BR1.tif ( 439.98 килобайт ) Кол-во скачиваний: 3871

 BV1.tif ( 282.75 килобайт ) Кол-во скачиваний: 3990

 SS1.tif ( 341.5 килобайт ) Кол-во скачиваний: 3957

 UVO1.tif ( 329.14 килобайт ) Кол-во скачиваний: 4050

 UVO2.tif ( 374.11 килобайт ) Кол-во скачиваний: 4040

[KT315B]

Нашел еще одну схему ДОЗУ.

[SuperMax]

Схема БК0010-01

перирисовка

 BK0010_01.EMF ( 3.68 мегабайт ) Кол-во скачиваний: 3302

 BK0010_01.pdf ( 1.57 мегабайт ) Кол-во скачиваний: 2904



Схема БК0010-01 мягкая клавиатура


Монтажная схема БК0010-01 мягкая клавиатура

[SuperMax]

Схема БК0010-01 клавиатура старого образца

[SuperMax]

Блок МСТД10-01 (схема принципиальная)

[SuperMax]

Блок КНГМД (схема принципиальная)

Стандартный блок КНГМД, шедший в комплекте поставки к БК0011(М)
Дорисована часть доработок Бориса Фролкина, взятых из статьи в ПК-БК 94/2

[SuperMax]

Блок питания МС9016 типа "Педалька"

даташиты на микросхемы
 _______TDA2582_1.pdf ( 856 килобайт ) Кол-во скачиваний: 2969
 __1021__1.pdf ( 315.38 килобайт ) Кол-во скачиваний: 3125


новая прорисовка CD-inc
 MC9016.pdf ( 161.54 килобайт ) Кол-во скачиваний: 2982

Схема срисована с
реального БП
"Электроника МС9016"


оригинальная схема


внешний вид

[SuperMax]

Был разработан Луговым. Предназначался для установки внутрь БК11М, в разъем подключения
доп платы Бейсика11. На краевой разъём контроллера припаивался стандартный КНГМД, с установленной модифицированной
прошивкой (1801РР1). Винчестер 2,5" также находился внутри БК.
Изначально КЖД был собран на рассыпухе, затем схема была оптимизирована, за счёт применения ПЗУ вместо отдельных лог. микросхем,
и в таком виде и затёртыми микросхемами КЖД успешно продавался в Самаре и Москве (где у Новака он переродился в СМК).
Контроллер не имел служебного ОЗУ, поэтому при обращении к винчестеру, приходилось сначала читать таблицу разделов винта.

Доступ:

177640 - статус/команда
177642 - выбор НЖМД и головки
177644 - ст.байт номера дорожки
177646 - мл.байт номера дорожки
177650 - номер сектора
177652 - счетчик секторов
177654 - код ошибки/не используется
177656 - данные чтения/записи
177620 - адрес накопителя/не используется
177622 - 2-й статус/сброс

Выражается благодарность Тимофееву Андрею (Terra), за то что ...надцать лет назад дал, это чудо тогдашней техники, для расшифровки
схемы.
