Начнем со схемы Мячина
![]() схема на тему Мячина, но внесены корректировки те в фазоинвертере R4=33К ,R3=1,5 R2,R5=56К + переменник для симметрирования 6Н23П заменил на 6Н1П-ВИ (тк первых у меня мало а вторых просто дофига) вообще погонял фазоинвертер в разных режимах и с разными лампами (6Н23П 6Н2П 6Н1П) итоговый вариант идеально симетрируется (проверяю по цифровому осцилографу где есть математика с каналами) те A+B=0 выходной каскад: схема почти такая но подачу смещения тоже поправил - сделал полностью симметричной итого ТТХ макета: Ua=90В Iaxx=0.38A Uin (на сетке) 22в (скз) Iн (скз)=0,78A погонял усилок на старой RFT HiFi акустике (4ом 35W 95дб) и пришел к выводу что очень даже неплохо получается -------------------- Живы будем - Не помрем !
|
SuperMax |
![]()
Сообщение
#2
|
![]() Администратор ![]() ![]() ![]() ![]() ![]() Группа: Root Admin Сообщений: 6 292 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 ![]() |
Фазоинвертер
схема ![]() выравнивание очень удобно делать при подаче пилы (выбросы из-за фиговой ноутбучной звуковухи) и включении математики на осцилографе - A+B - зеленый луч красный луч - ведущий синий - обратный тут больше ведуший ![]() тут обратный ![]() а вот тут все выровнено: ![]() почти выровняная синусоида ![]() зеленый луч толще тк вкючена математика (A+ B) *2 - те чтобы отклонения были заметнее ps: фотать осцил получается информативнее чем сливать данные на ноут - тк канала математики в ПО к осцилу нет и не видно как все хорошо выровнено. -------------------- Живы будем - Не помрем !
|
SuperMax |
![]()
Сообщение
#3
|
![]() Администратор ![]() ![]() ![]() ![]() ![]() Группа: Root Admin Сообщений: 6 292 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 ![]() |

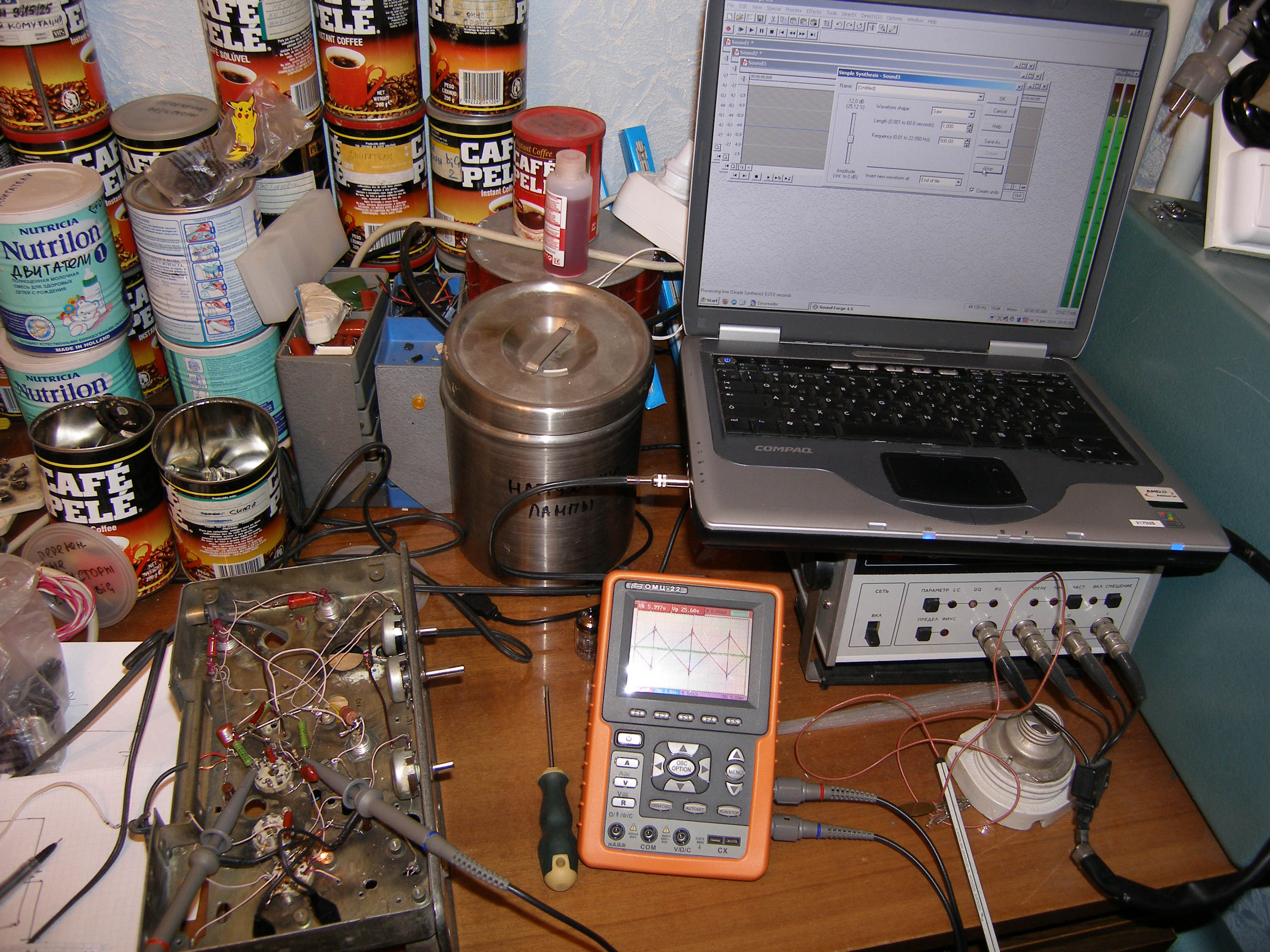

Стенд
он увы не красивый - но тут издержки временного жилья: из-за смены места жительства живем пока на схемной 3х комнатной ;-) ![]() ![]() ![]() -------------------- Живы будем - Не помрем !
|
SuperMax |
![]()
Сообщение
#4
|
![]() Администратор ![]() ![]() ![]() ![]() ![]() Группа: Root Admin Сообщений: 6 292 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 ![]() |
Итоговая схема
если кому интересно - тиражируйте ;-) ![]() в этой схеме исправлена ошибка с балансировкой которая есть у Мячина -------------------- Живы будем - Не помрем !
|
SuperMax |
![]()
Сообщение
#5
|
![]() Администратор ![]() ![]() ![]() ![]() ![]() Группа: Root Admin Сообщений: 6 292 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 ![]() |
Для питания этого ОТЛ использовался лабораторный БП
