 Схемы для БК и ее периферии |
Здравствуйте, гость ( Вход | Регистрация )
| SuperMax |
  10.1.2009, 15:55
Сообщение
#1
|
 Администратор  Группа: Root Admin Сообщений: 6 341 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1  |
БП к БК0010 [мой скан]МС9011 он же кирпич
 -------------------- Живы будем - Не помрем !
|
   |

|
  |
Ответов
| SuperMax |
7.8.2013, 9:20
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 341 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Блок питания МС9016 типа "Педалька"
даташиты на микросхемы
_______TDA2582_1.pdf ( 856 килобайт )
Кол-во скачиваний: 2679
__1021__1.pdf ( 315.38 килобайт )
Кол-во скачиваний: 2874новая прорисовка CD-inc
MC9016.pdf ( 161.54 килобайт )

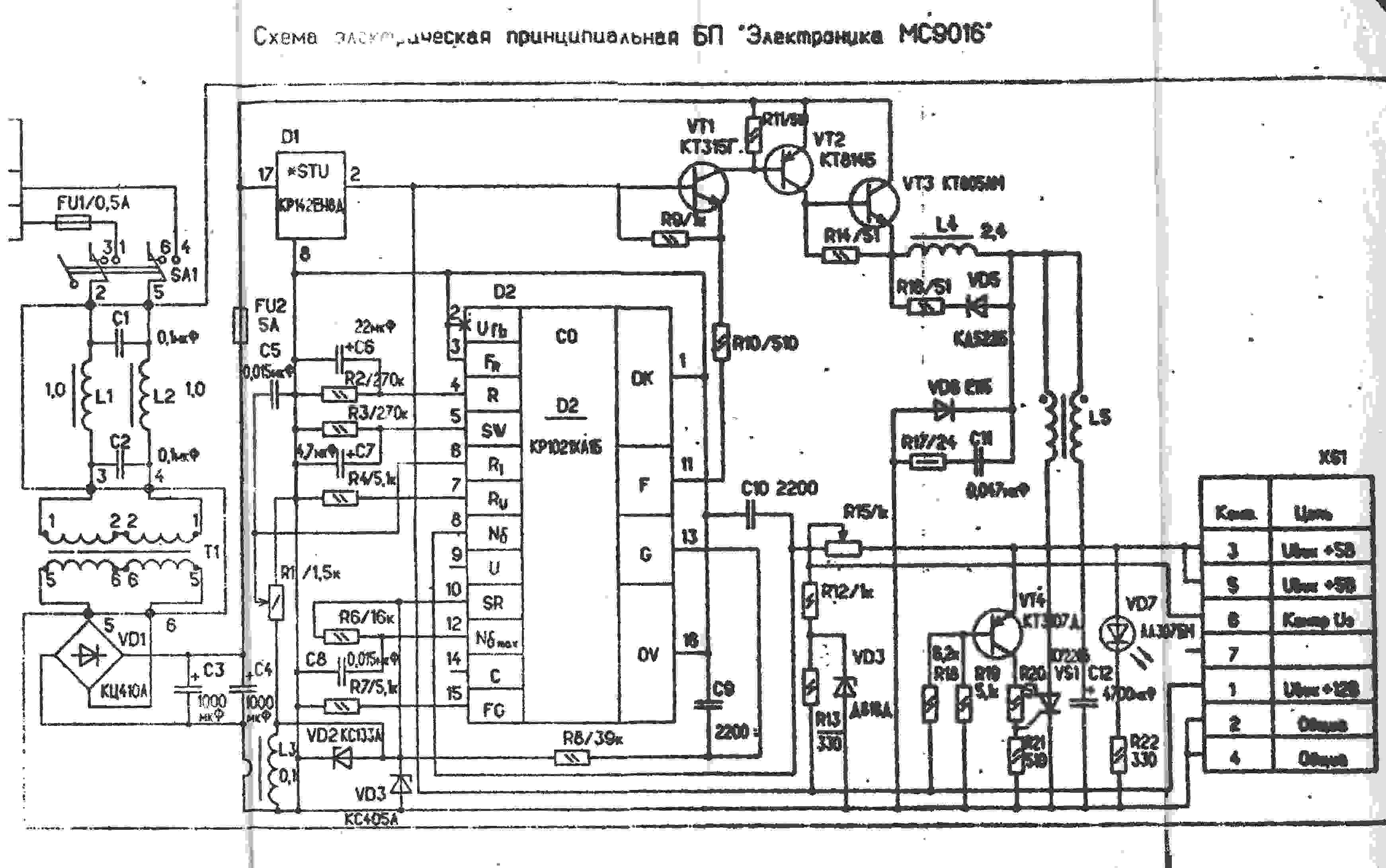

Кол-во скачиваний: 2736Схема срисована с реального БП "Электроника МС9016" оригинальная схема  внешний вид    -------------------- Живы будем - Не помрем !
|
|
|
|
Сообщений в этой теме
SuperMax Схемы для БК и ее периферии 10.1.2009, 15:55
SuperMax Мышка Марсианка
подключение мышки тут
[url=htt... 10.1.2009, 15:56 SuperMax МС 6105.11 БП к монитору УКНЦ
[url=http://forum.m... 10.1.2009, 15:57 SuperMax Монитор ВК8071.01 КОРВЕТ
cхема
паспорт
[b][url... 10.1.2009, 16:01 SuperMax БП АГАТ (часто применялся для питания БК-шки с дис... 10.1.2009, 16:01 SuperMax Также применялся отличный БП от ДВК 3/4 [мой скан]... 10.1.2009, 16:02 SuperMax Цветной монитор МС6106
1
2
3
4
5
6 ... 10.1.2009, 16:05 SuperMax МС9006 БП к монитору МС6106 10.1.2009, 16:05 SuperMax КНГМД для БК0011М
фото оригинала
БКшка равн... 10.1.2009, 16:06 Afina Схема БК0011М
[b]UPD2021: новый скан ремон... 24.1.2009, 1:12 Afina
[b]UPD2021: новый скан ремонтных схем в ма... 24.1.2009, 1:19 SuperMax Cхема контроллера расширенной памяти
из коллекци... 21.2.2009, 14:38 SuperMax схема МС 6106
более качественный вариант
10.3.2009, 21:26
KT315B Нашел еще одну схему ДОЗУ.
24.2.2010, 1:09 SuperMax Схема БК0010-01
перирисовка
Схема БК0010-... 7.8.2013, 9:05 SuperMax Схема БК0010-01 клавиатура старого образца 7.8.2013, 9:09 SuperMax Блок МСТД10-01 (схема принципиальная) 7.8.2013, 9:10 SuperMax Блок КНГМД (схема принципиальная)
Стандартный бло... 7.8.2013, 9:13 SuperMax Был разработан Луговым. Предназначался для установ... 7.8.2013, 9:23 SuperMax Польский блок питания, компактный, мощный, надёжны... 7.8.2013, 9:24 SuperMax Вторая ревизия первой модели БП МС9011 для БК:
О... 7.8.2013, 9:29 SuperMax Схема монитора МС6105 Монитор УКНЦ MC6105
[ur... 31.8.2013, 11:38 SuperMax БК0010
[качество откровенно плохое] 21.10.2014, 23:37 SuperMax Обнаружил пачку схем которые еще не отсканировал
в... 5.1.2021, 23:01 SuperMax Новый скан схемы БК-0011М - с моих ремонтных схем
... 5.1.2021, 23:41 SuperMax Собраны листы 1 и 2
цвет
монохром
[b]обнаруженн... 6.1.2021, 13:10 SuperMax Печатная плата БК-0010.01
Печатная плата БК-001... 31.3.2021, 21:42 SuperMax Подключение к SCARD
Распайки разъемов
31.3.2021, 21:45 SuperMax Соответствие клавиатур
5.6.2021, 22:26 SuperMax Распиновка джойстиков
Бит Номер Кнопка
порта к... 16.7.2021, 18:48 SuperMax Блок КМК для 1801РЕ2-254 на КР1801-035
Сканиров... 6.11.2022, 18:57 SuperMax Cхема Казанской БК-0010-01
3.12.2022, 13:58 SuperMax Схема реплики БК11М
3.12.2022, 14:08 SuperMax Монтажная схема скрипучки БК-0010-01
со схемой кла... 30.3.2024, 15:46 SuperMax Схема блока КМ для БК-0011М
данный блок предназ... 5.11.2024, 20:14 |
