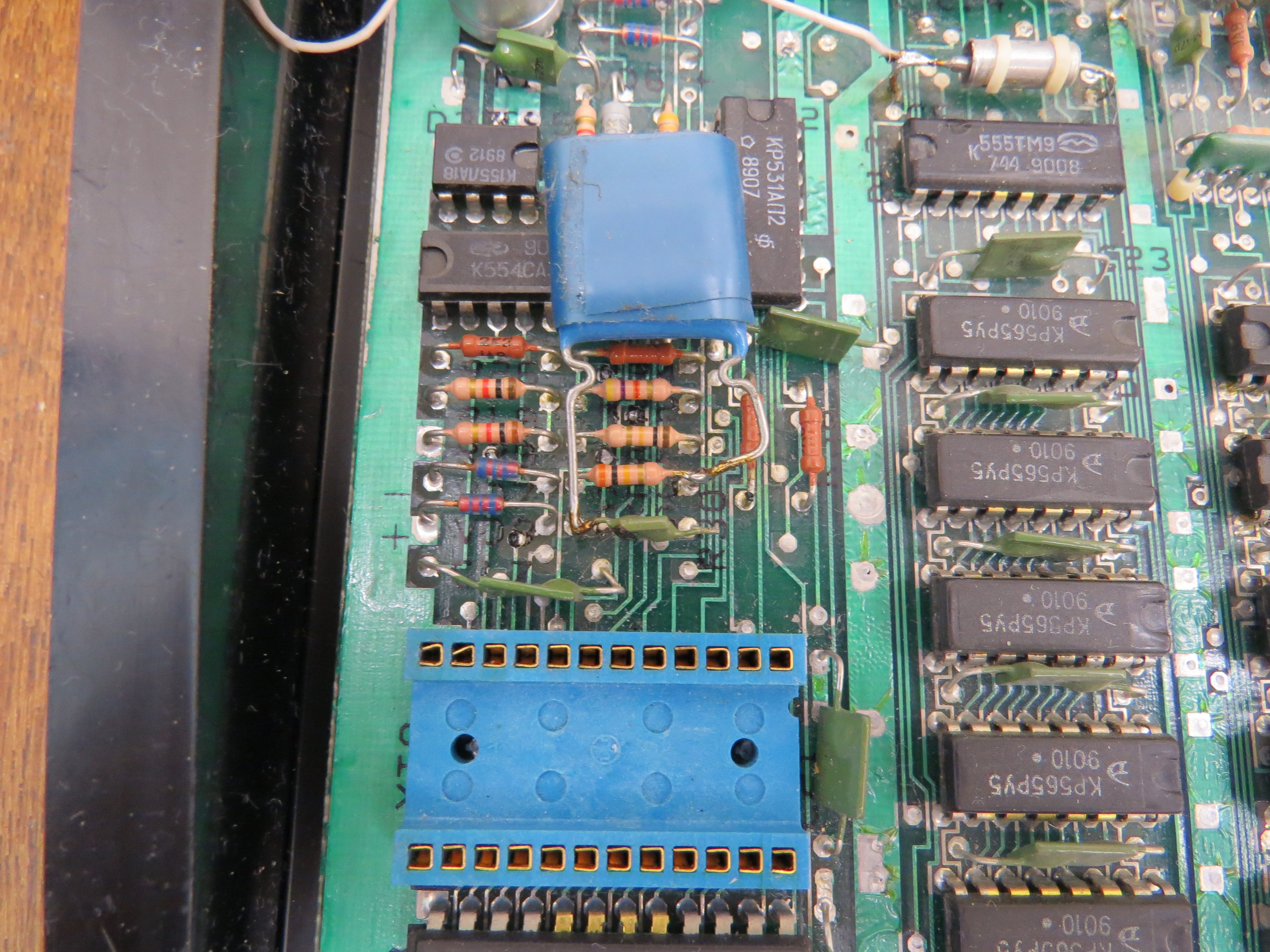

Доработка БК 0011М для повышения качества чтения с магнитофона

БК 0011М изначально плохо читала записи формата HELP7 (HELP12)
однако проблема легко лечилась установкой конденсатора 1,5мкф

[SuperMax]

Дополнительные возможности
На БК0010-01 последней версии, выпускаемой заводом "Экситон" с 1991 года, возможно программное отключение монитора-ПЗУ БК и подключение на его место вторых 8 Кбайт ДОЗУ, что дает возможность внесения изменений в монитор БК, максимально надежного перехвата обращений программ к магнитофону за счет изменения содержимого ячейки 100036, загрузки любых экранных шрифтов.

Доработка БК0010-01 предыдущих выпусков заключается в следующем: 1) отсоединить от схемы вывод B1 разъема МПИ и вывод 23 микросхемы 1801РЕ2-017; 2) в образовавшийся разрыв между выводом 23 и "общим" впаять резистор 1 кОм и соединить вывод 23 с контактом B1 МПИ.

По многочисленным просьбам в А16М предусмотрена возможность отключения монитора БК0011М, сигнал отключения выведен на контакт B6 разъема МПИ (как было предложено в статье в журнале "Персональный компьютер БК"). Контакт B6 в БК незадействован - для того, чтобы отключение монитора БК11М работало, необходимо сделать доработку, аналогичную предложенной для БК0010 - только B6 отделять от схемы не надо и номер микросхемы другой: DS17 (1801РЕ2-324 или 1801РР1).

Сигнал отключения верхней страницы ОЗУ БК0011М используется при обмене данными с дополнительной памятью контроллера.

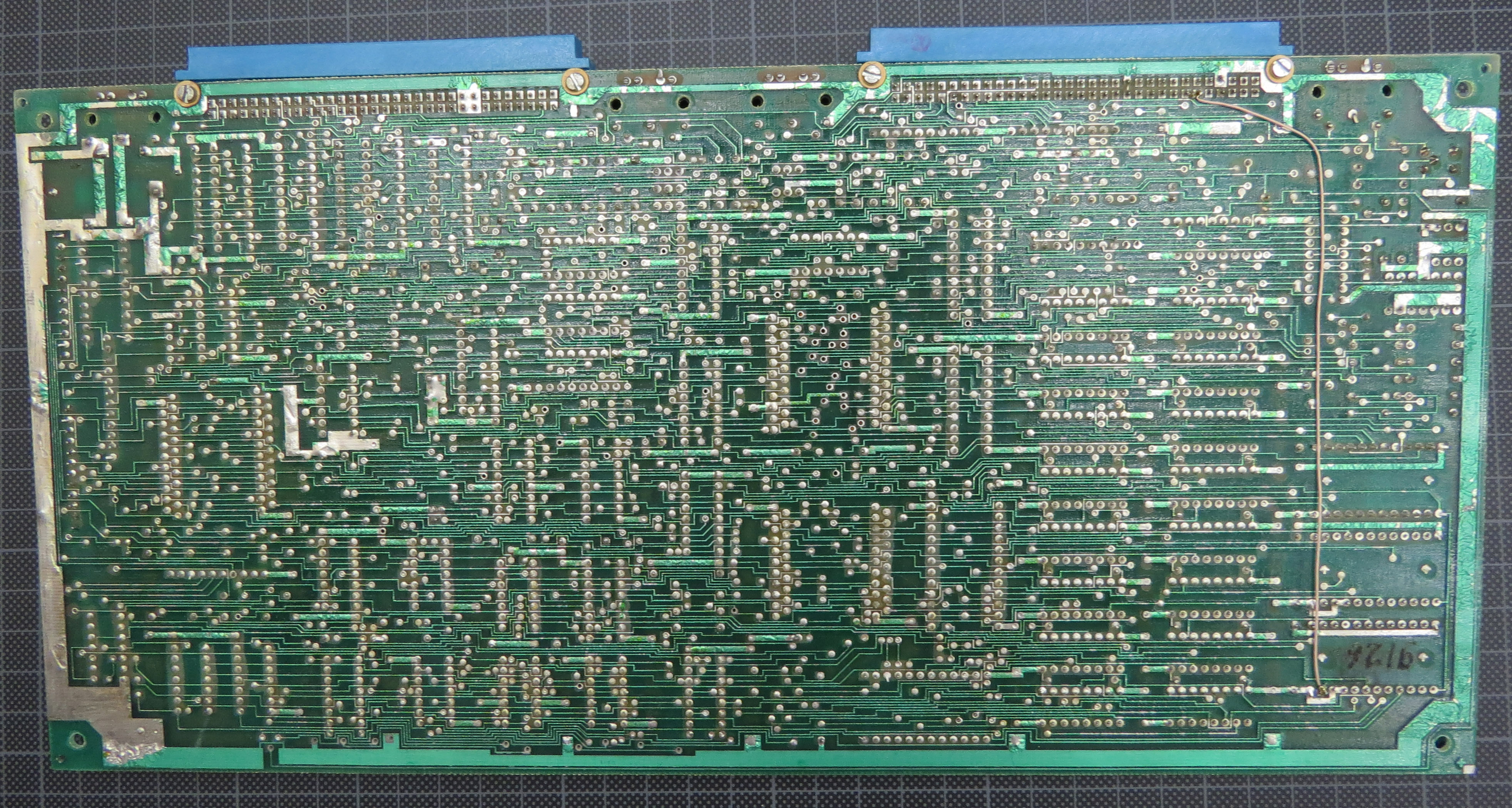

технология доработки - вчера сделал сам:
сначала режем дорожку к 23й ноге
затем ставим 1ком SMD 1206 резистор (как тут и стоял!)


и тянем проводок к B6 разъема МПИ


готово!

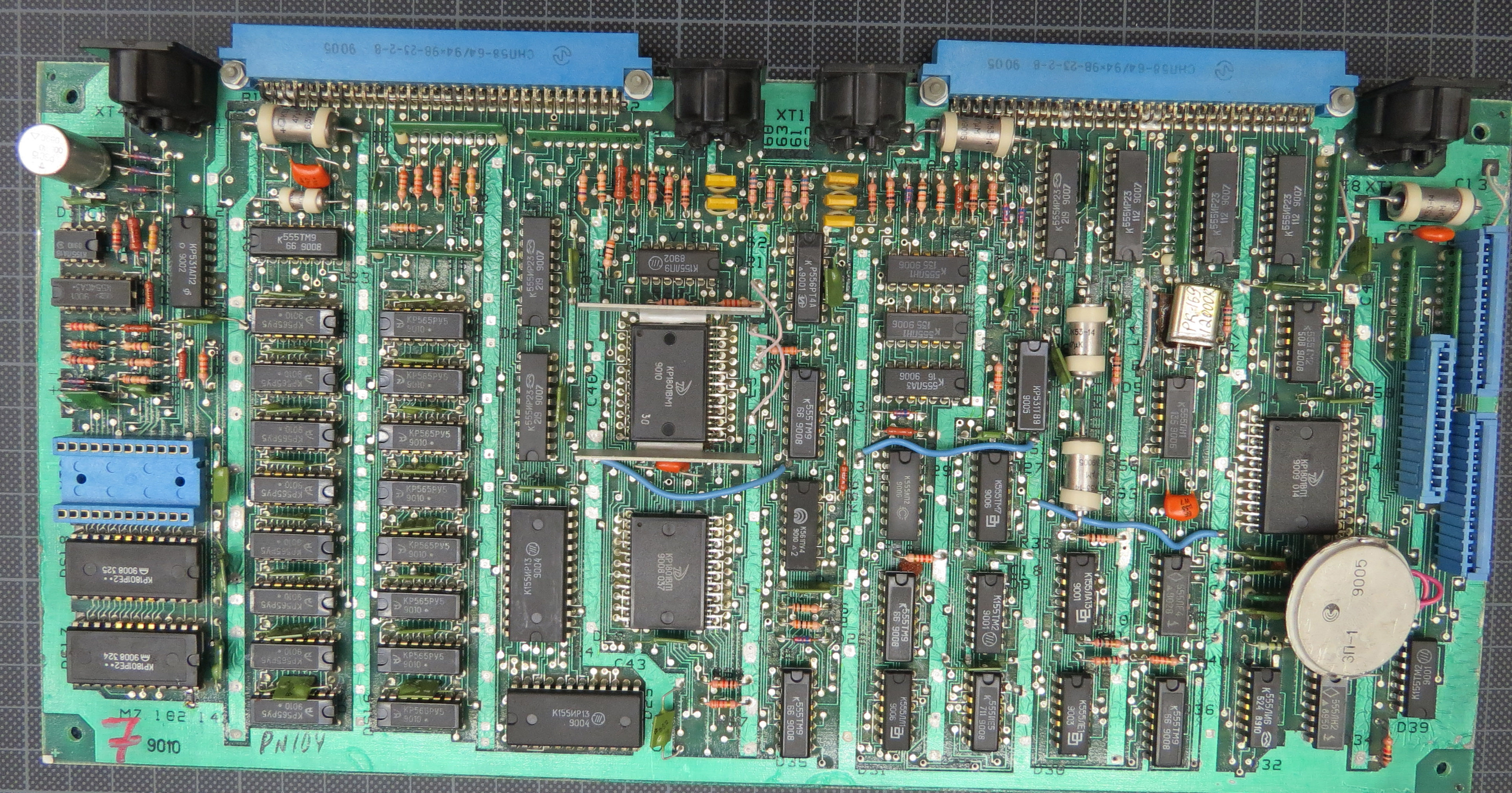

красивый вариант доработки - подразумевает демонтаж платы из корпуса
