Доработка БК 0011М для повышения качества чтения с магнитофона

БК 0011М изначально плохо читала записи формата HELP7 (HELP12)
однако проблема легко лечилась установкой конденсатора 1,5мкф

[SuperMax]

Переделка на 6MHz
припомнил, как я делал это в начале 90х

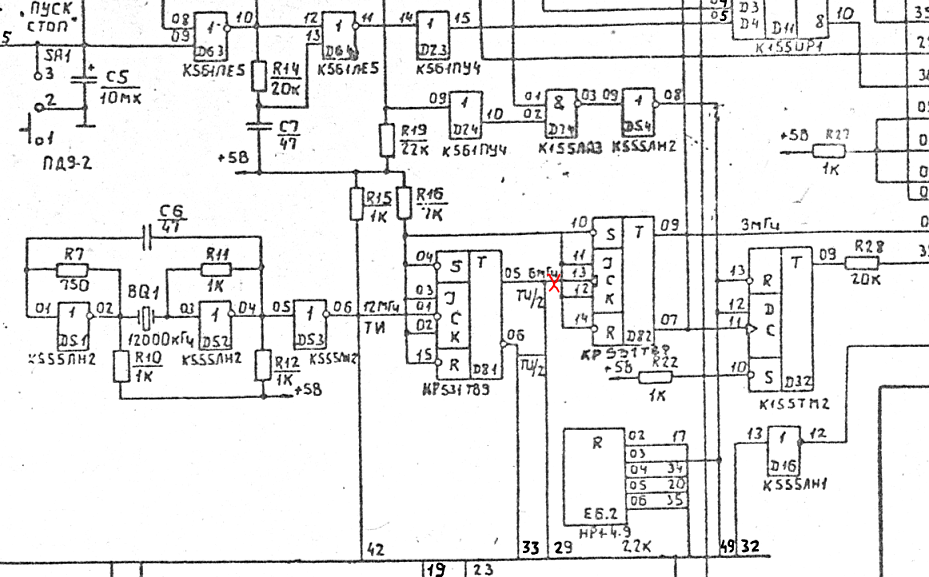

сначала посмотрим на схему
D8.2 делит входную частоту на 2
и обе фазы используются
соответственно правильно разрезать тут - см крестик

те подать на 13й вход иную частоту - сейчас там штатные 6MHz с делителя на D8.1

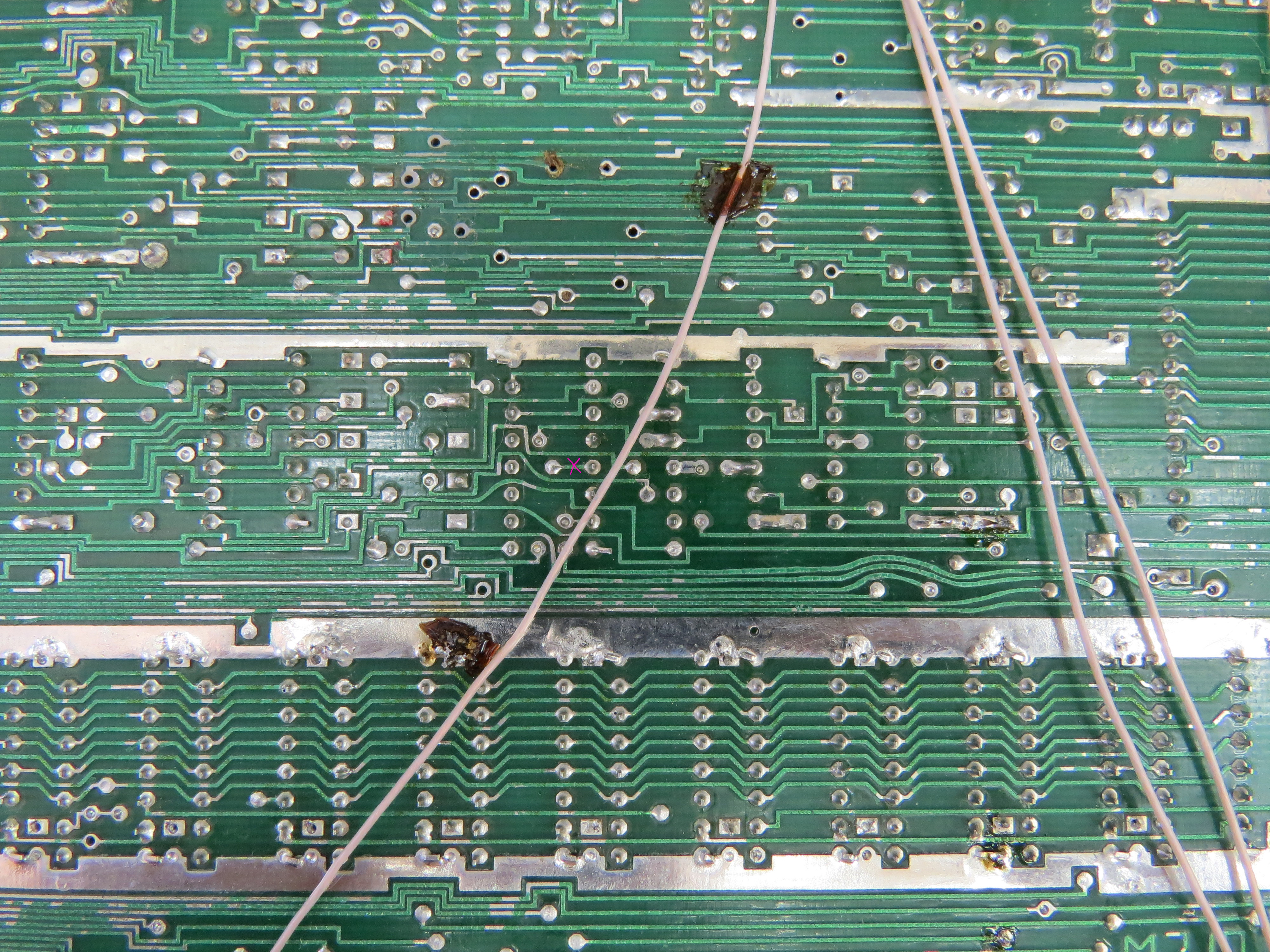

соответственно режем дорожку - см фото - по крестику


и соединяем 13й с 1м D8 - получаем стабильные чистые 6MHz!


важно для понимания, форма тактовой частоты подаваемой на процессор имеет значение и потому переключатели частоты установленные прямо в пути сигнала нежелательны ибо будут нарушать его форму тк до переключателей будут еще и длинные провода

какие возможны проблемы при таком разгоне
1. регистр 177716 может не успевать получать данные. к примеру флаг нажатия кнопок может быть не обработан корректно. при этом внешняя клавиатура PS/2 через AZБК работает отлично.

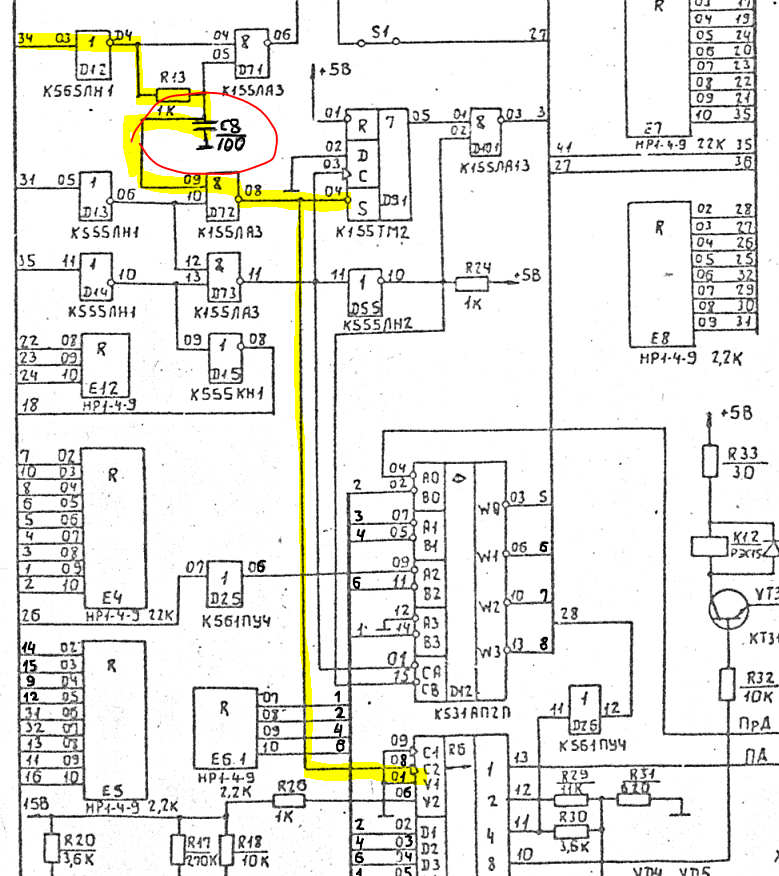

причина в RC цепочке - см схема

лечить изменением сопротивления R13 или емкости С8

2. глюки и зависания. тут уже не тянет процессор, лечить его заменой. не все процессоры стабильно тянут такой разгон. также надо понимать, что внутри БК достаточно жарко и процессор нагревается до 70С
по идее надо бы вентилятор внутрь БК встроить ;-)
