Начнем со схемы Мячина

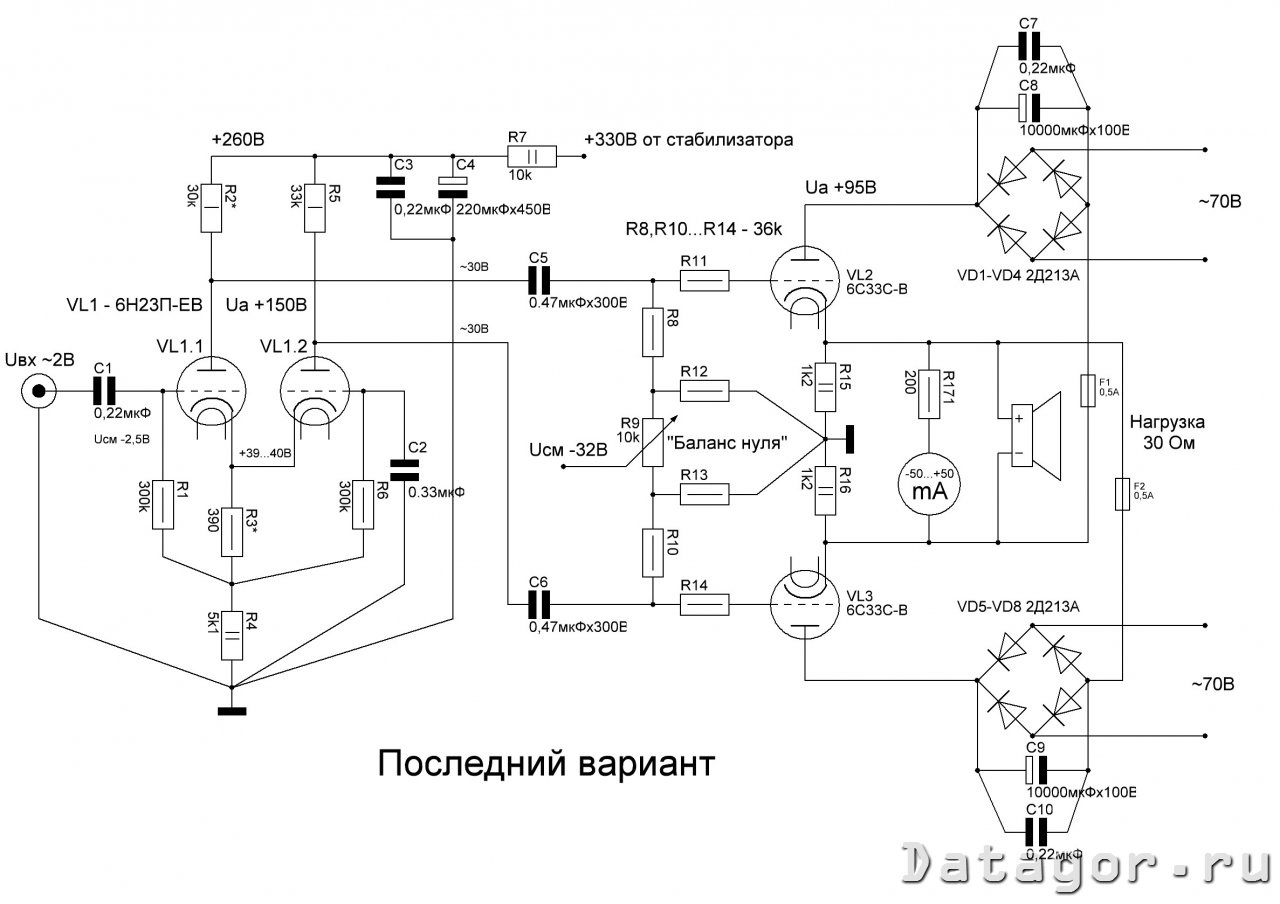

![]() схема на тему Мячина, но внесены корректировки те в фазоинвертере R4=33К ,R3=1,5 R2,R5=56К + переменник для симметрирования 6Н23П заменил на 6Н1П-ВИ (тк первых у меня мало а вторых просто дофига) вообще погонял фазоинвертер в разных режимах и с разными лампами (6Н23П 6Н2П 6Н1П) итоговый вариант идеально симетрируется (проверяю по цифровому осцилографу где есть математика с каналами) те A+B=0 выходной каскад: схема почти такая но подачу смещения тоже поправил - сделал полностью симметричной итого ТТХ макета: Ua=90В Iaxx=0.38A Uin (на сетке) 22в (скз) Iн (скз)=0,78A погонял усилок на старой RFT HiFi акустике (4ом 35W 95дб) и пришел к выводу что очень даже неплохо получается -------------------- Живы будем - Не помрем !
|
![]() ![]() |
