Квант 4С фото, моя коллекция Опции

[SuperMax]

Чистка клавиатуры, с полной разборкой

самая сложная процедура это сборка

клавиатура конденсаторная

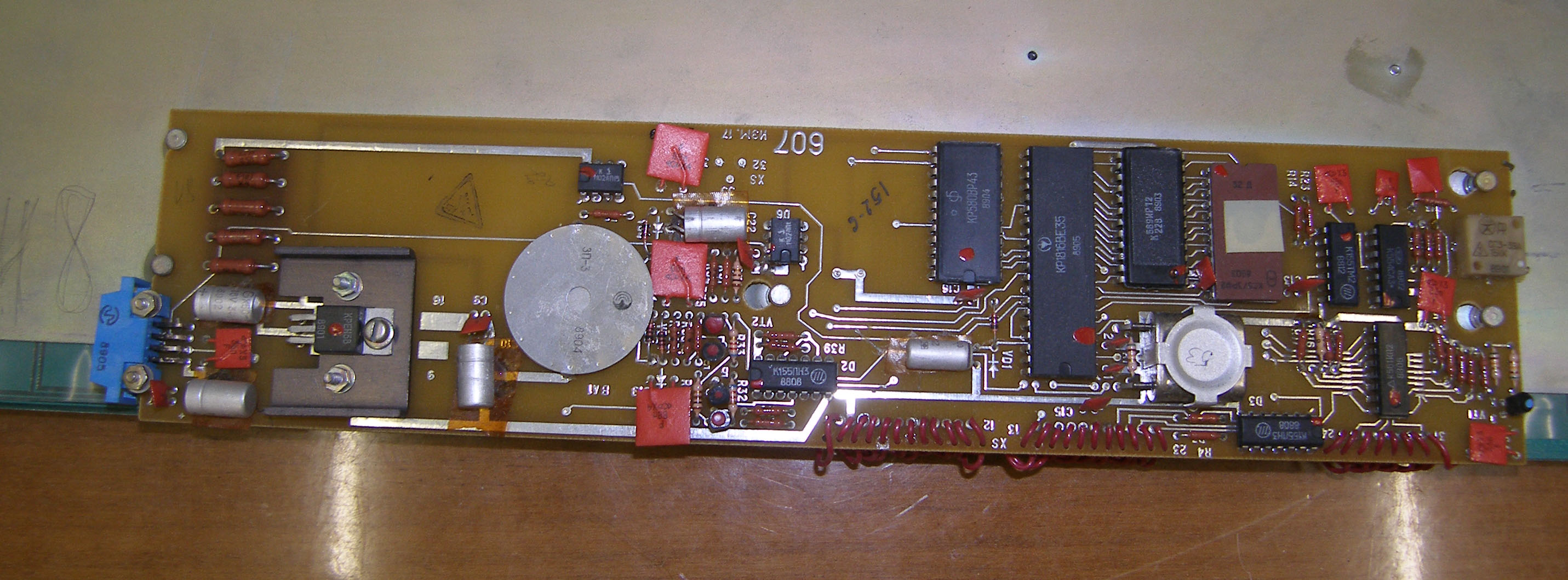

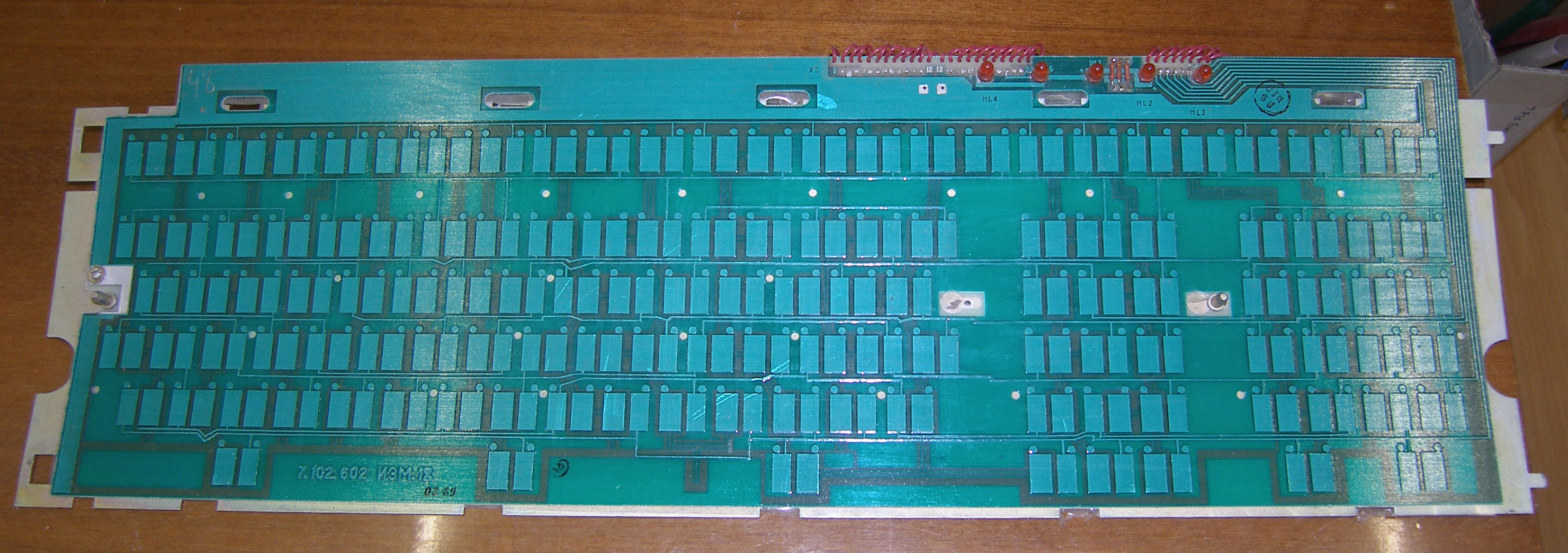

контроллер клавиатуры

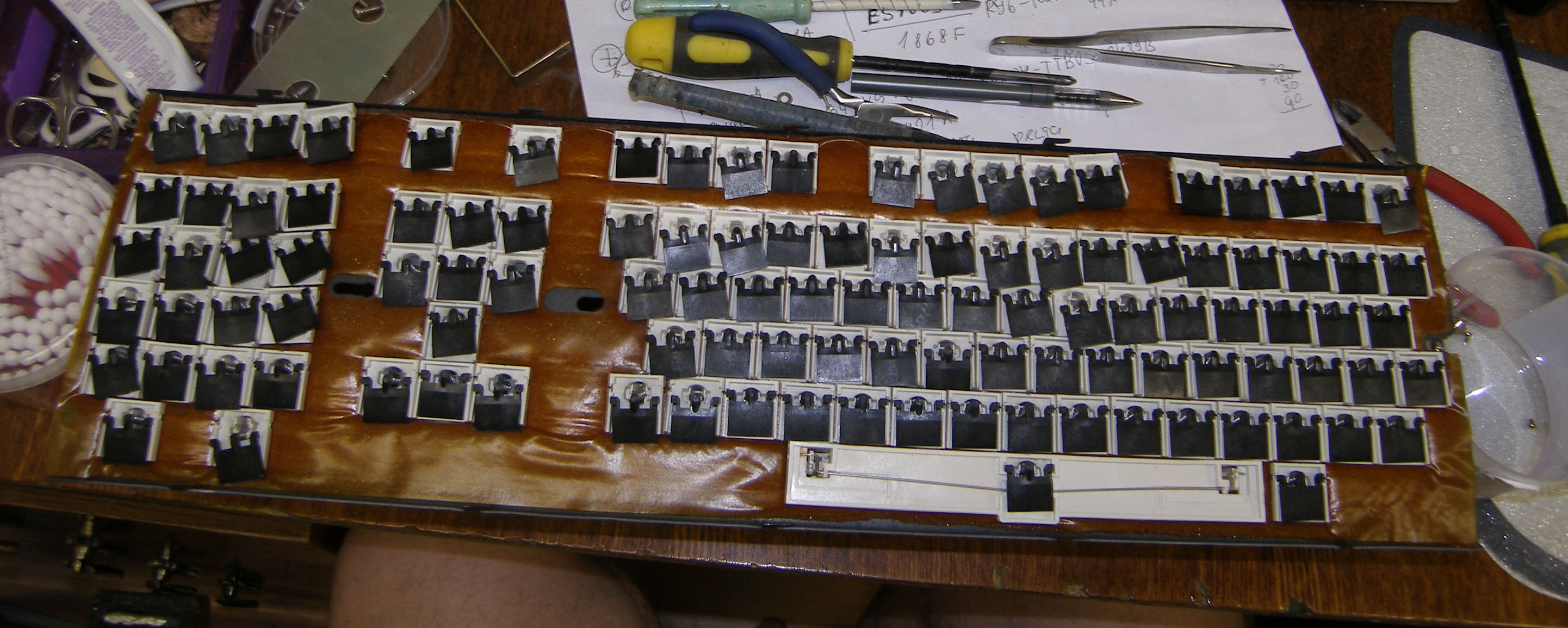

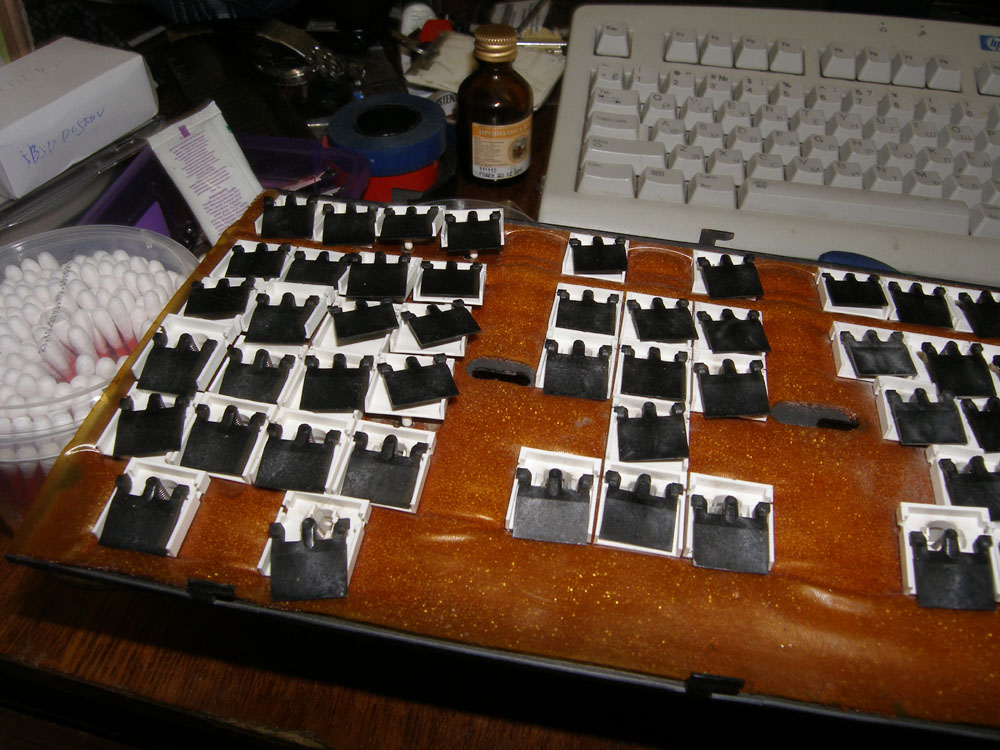

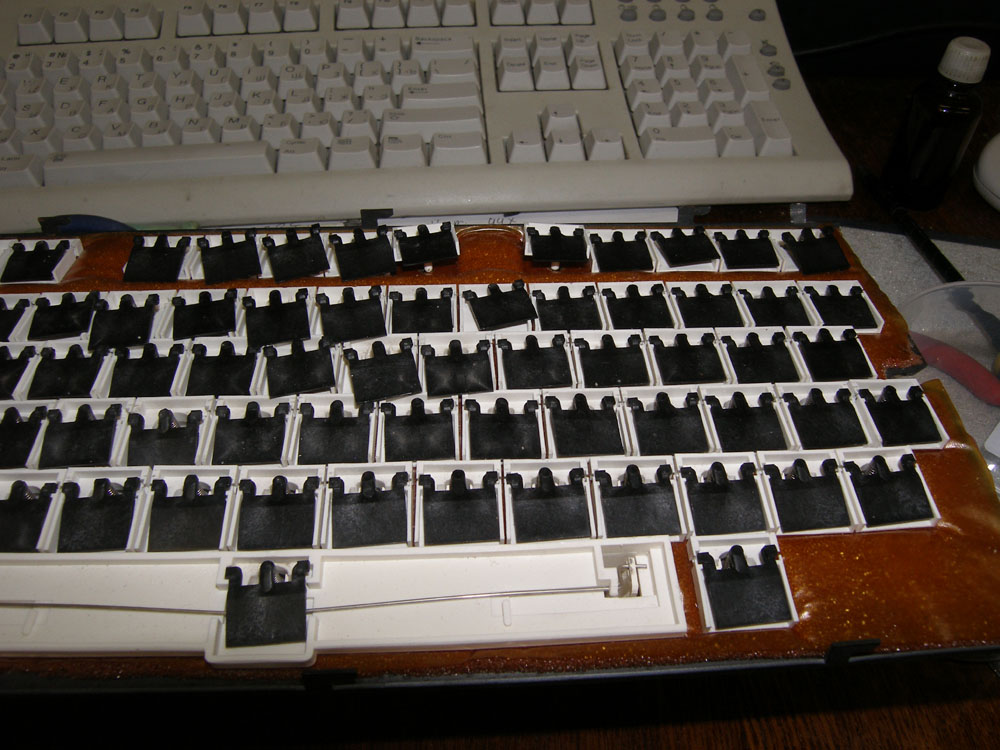

кнопки - вид снизу

их надо поправить и потом в таком положении надеть доску с контроллером
и нельзя допускать сдвигов и перекосов - иначе кнопки не будут работать

получилось с n-ого раза

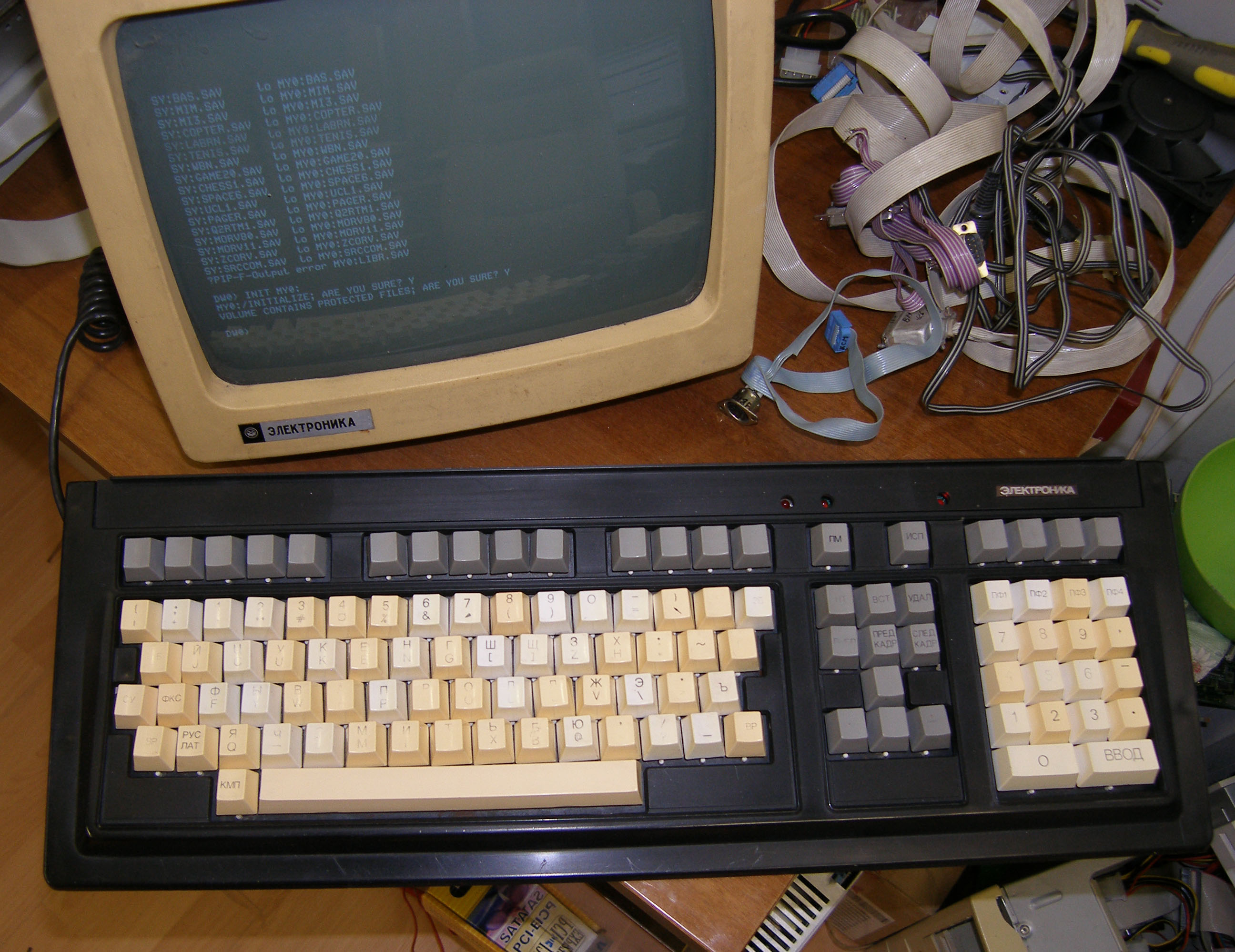

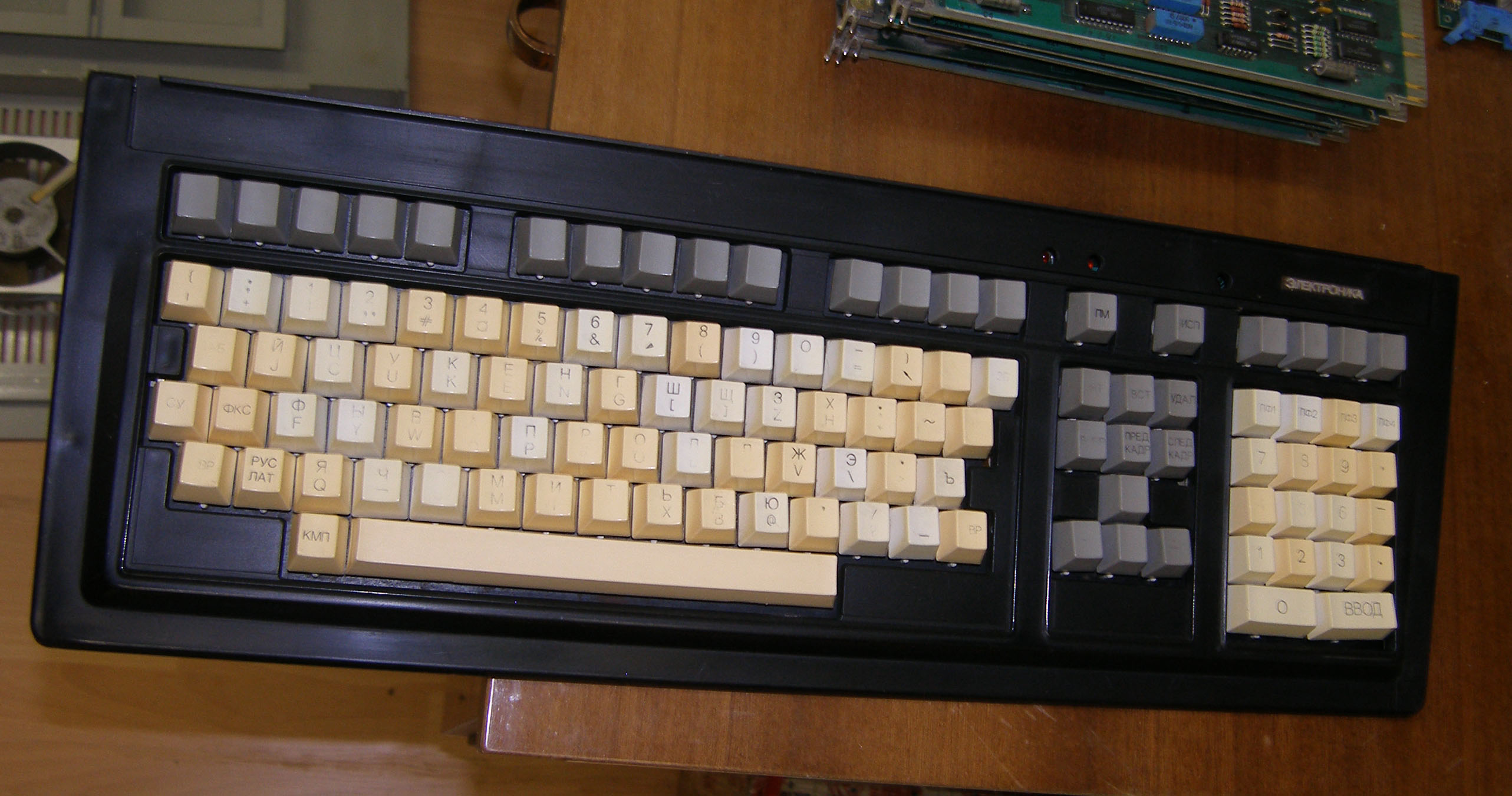

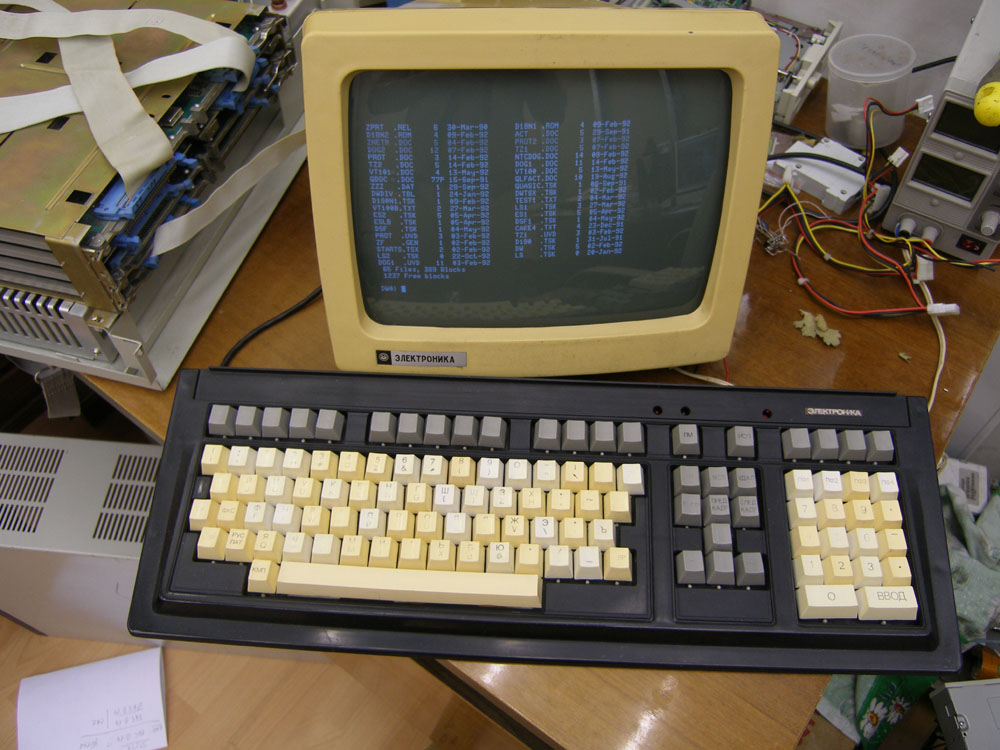

результат

[SuperMax]

Платы

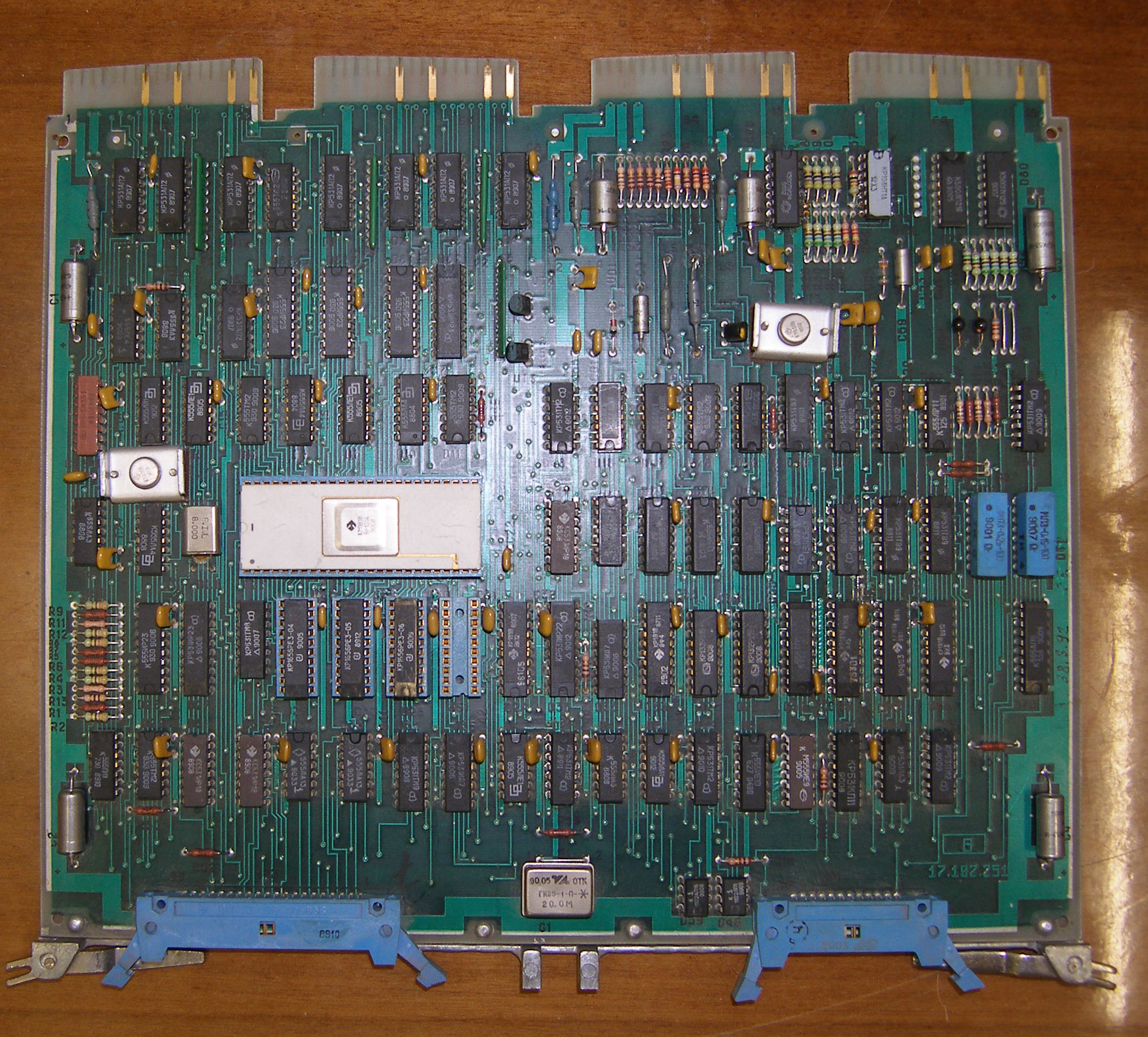

КЦГД

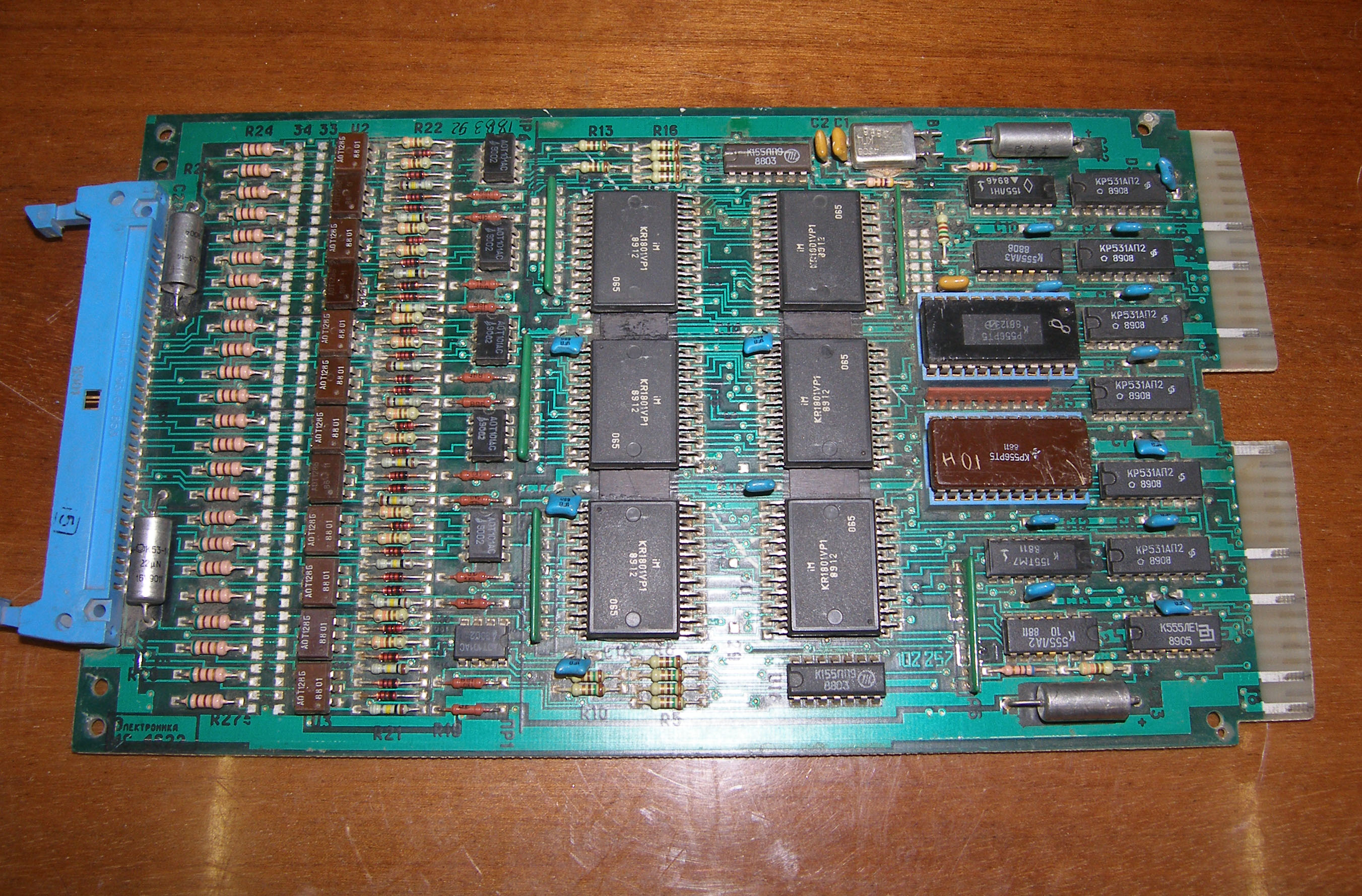

КНЖМД

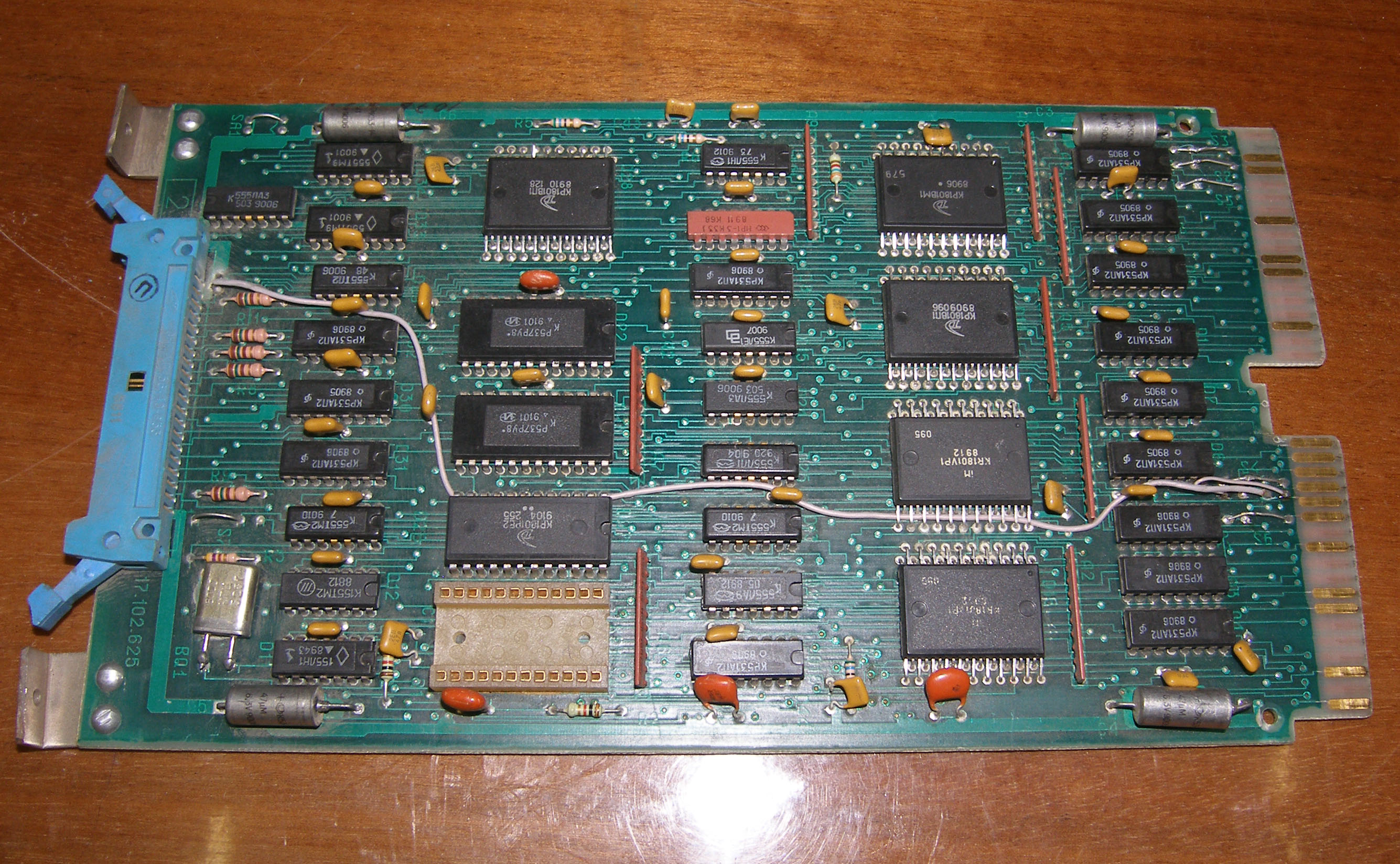

MY

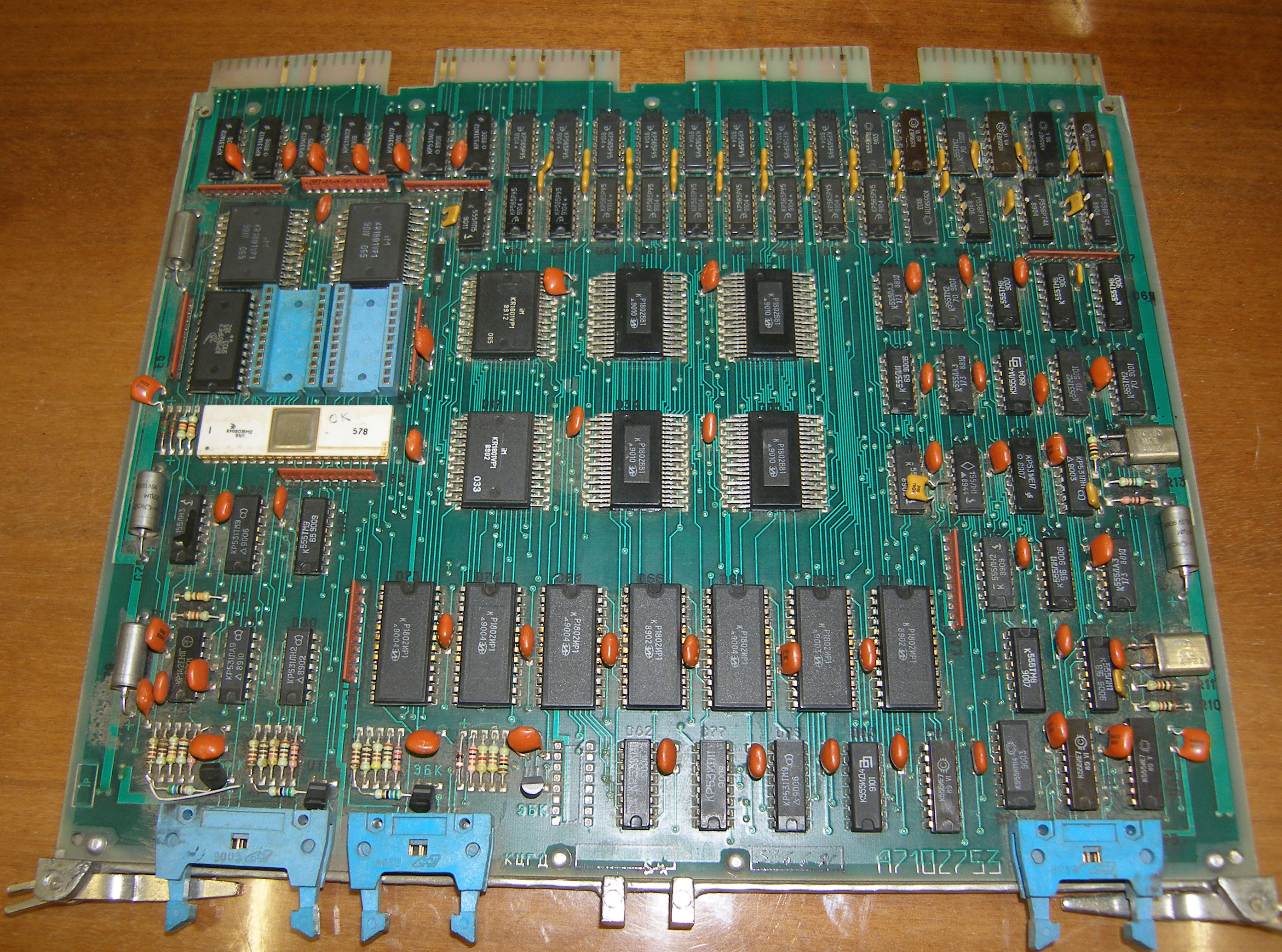

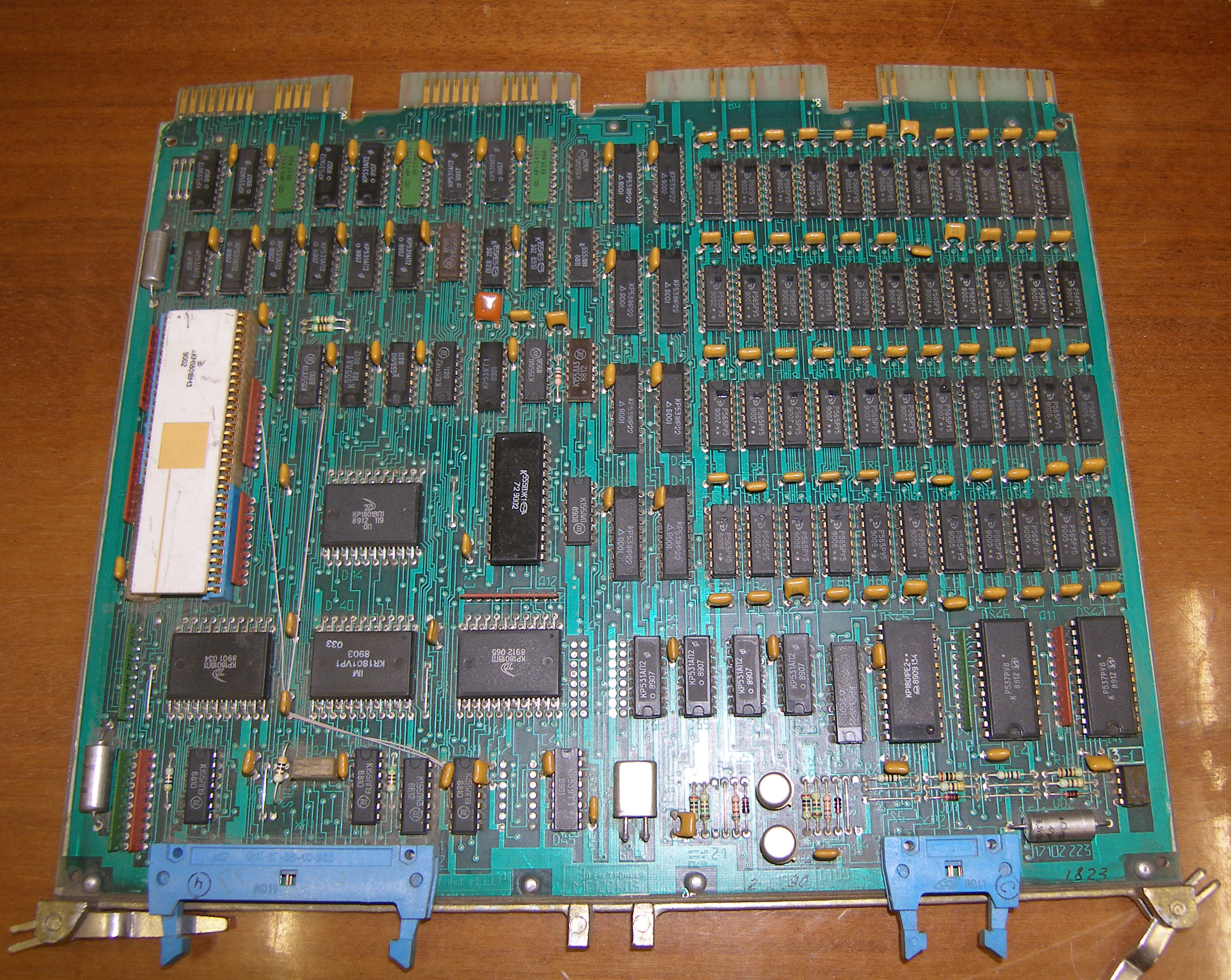

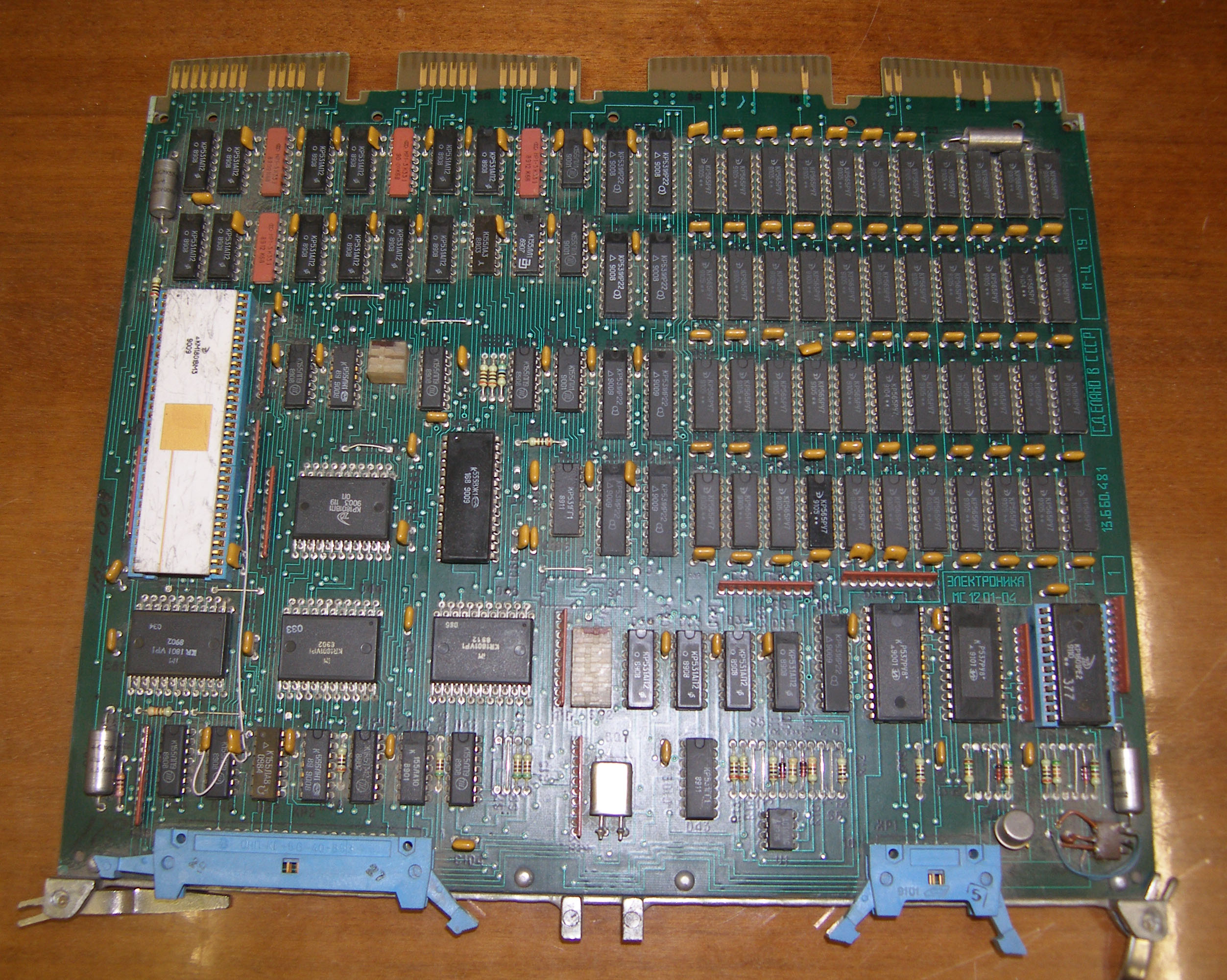

Процессорная плата с ВМ3 и 1МБ на борту (РУ7) МС1201.04


Процессорная плата с ВМ3 и 256К на борту (РУ5) МС1201.03


Блок последовательных портов

[SuperMax]

Шасси

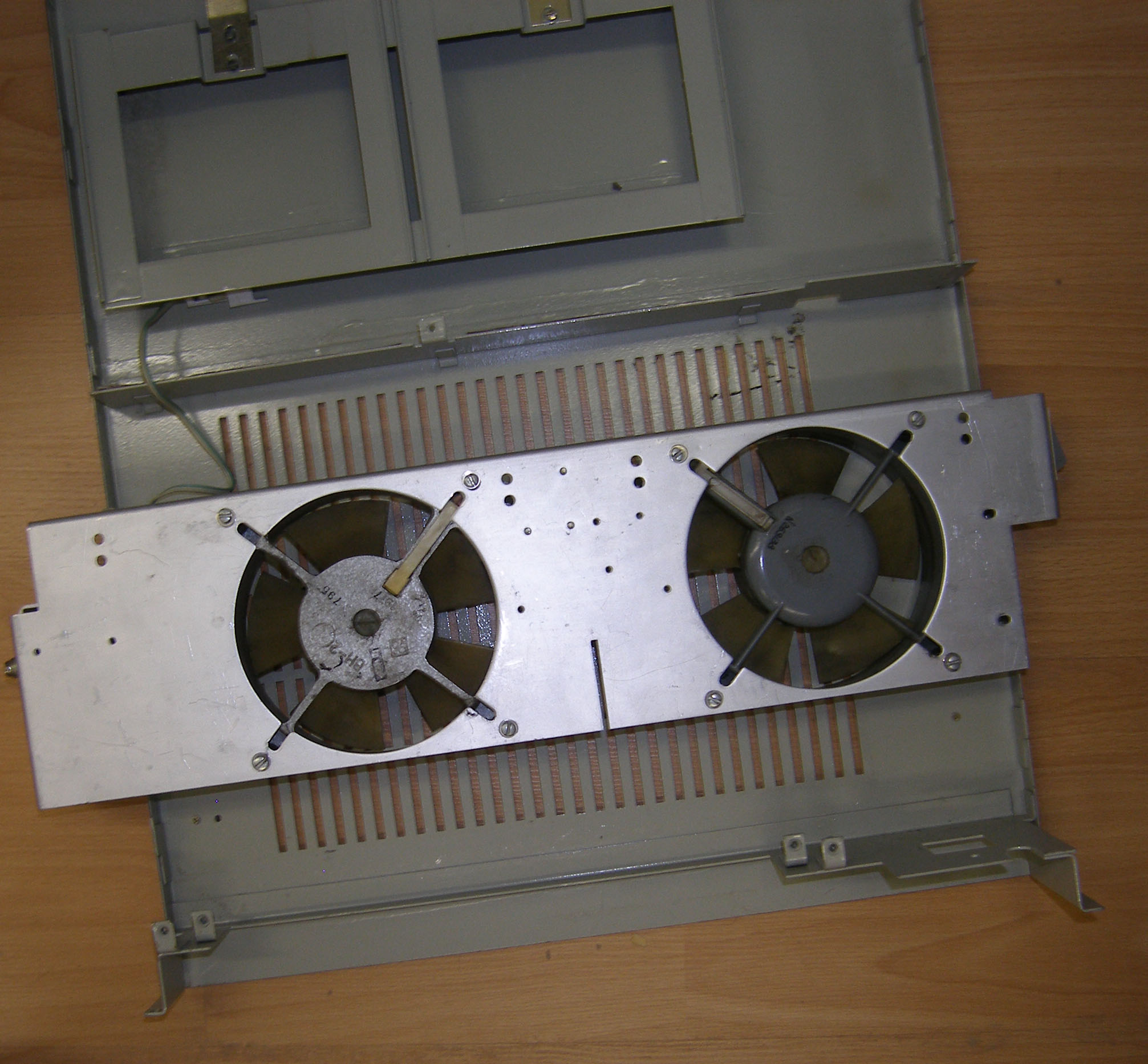

шасси со штатными вентиляторами ВН-2
они конечно живучие но уже с разбитыми подшипниками и достаточно шумные

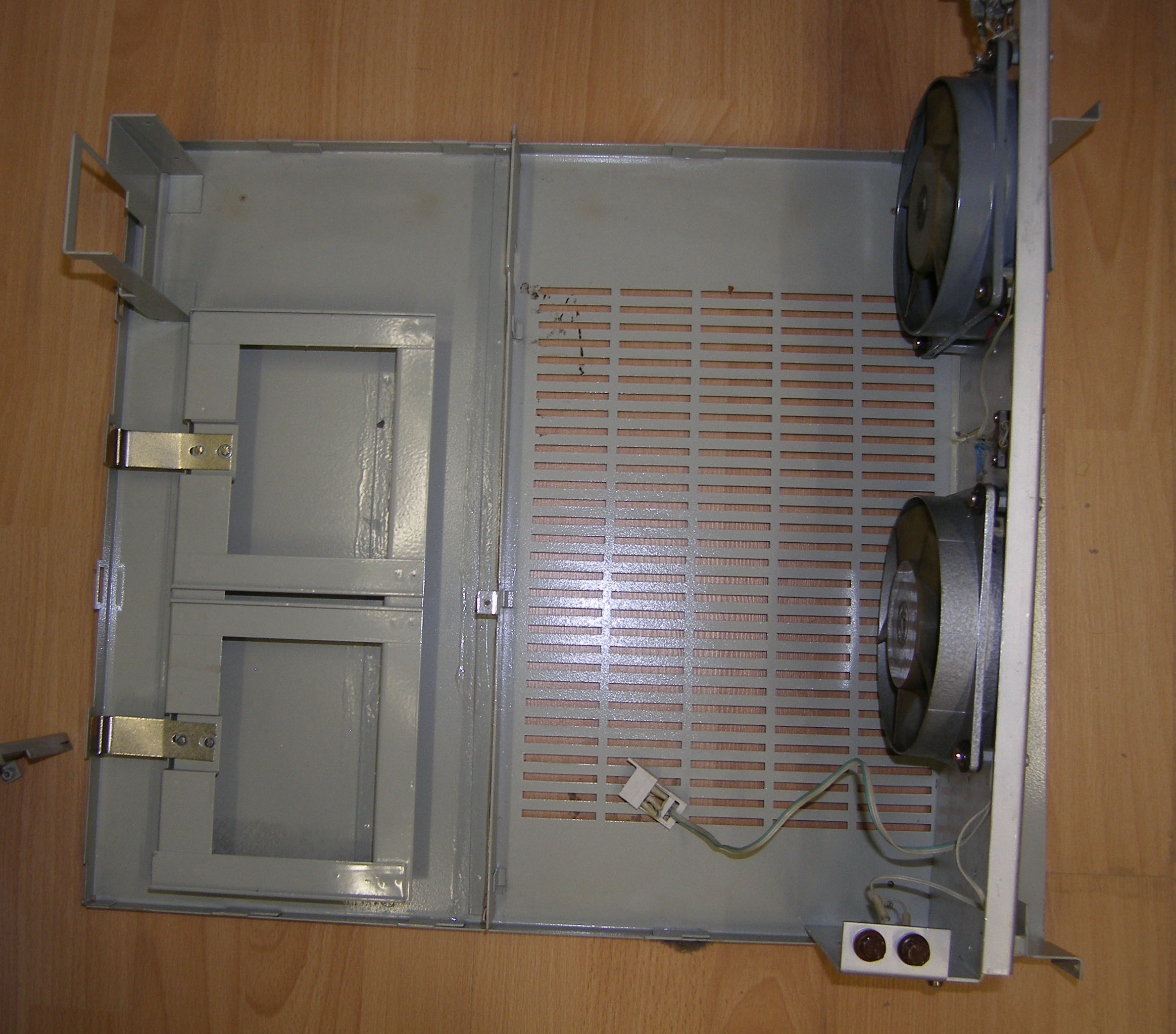

Шасси голое


Начинаем собирать
устанавливаем БП (к сожалению сфотографировать эту версию БП я забыл. в нем проведена замена электролитов на современные и LowESR. Из плюсов БП стал бесшумным, хотя до этого шипел в зависимости от процессов в машине.)

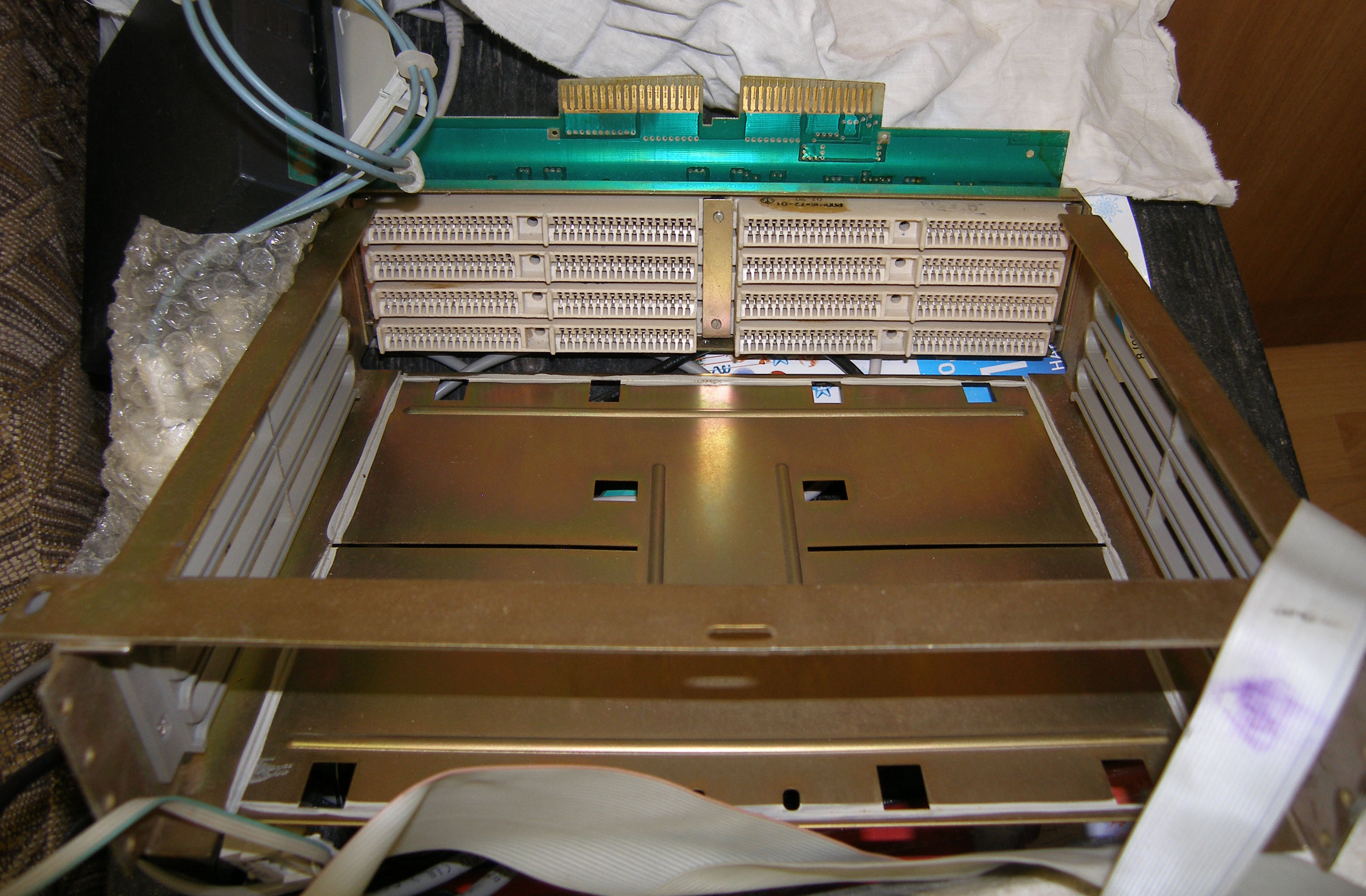

Корзина отдельно вверх ногами. ножевой разъем идет прямо в БП

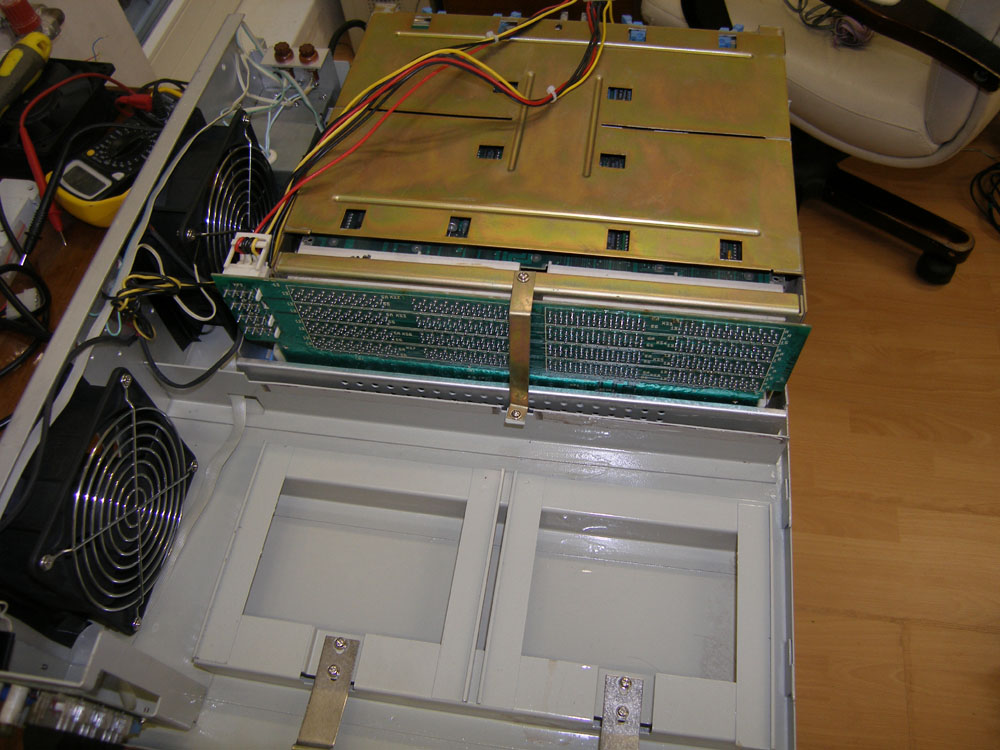

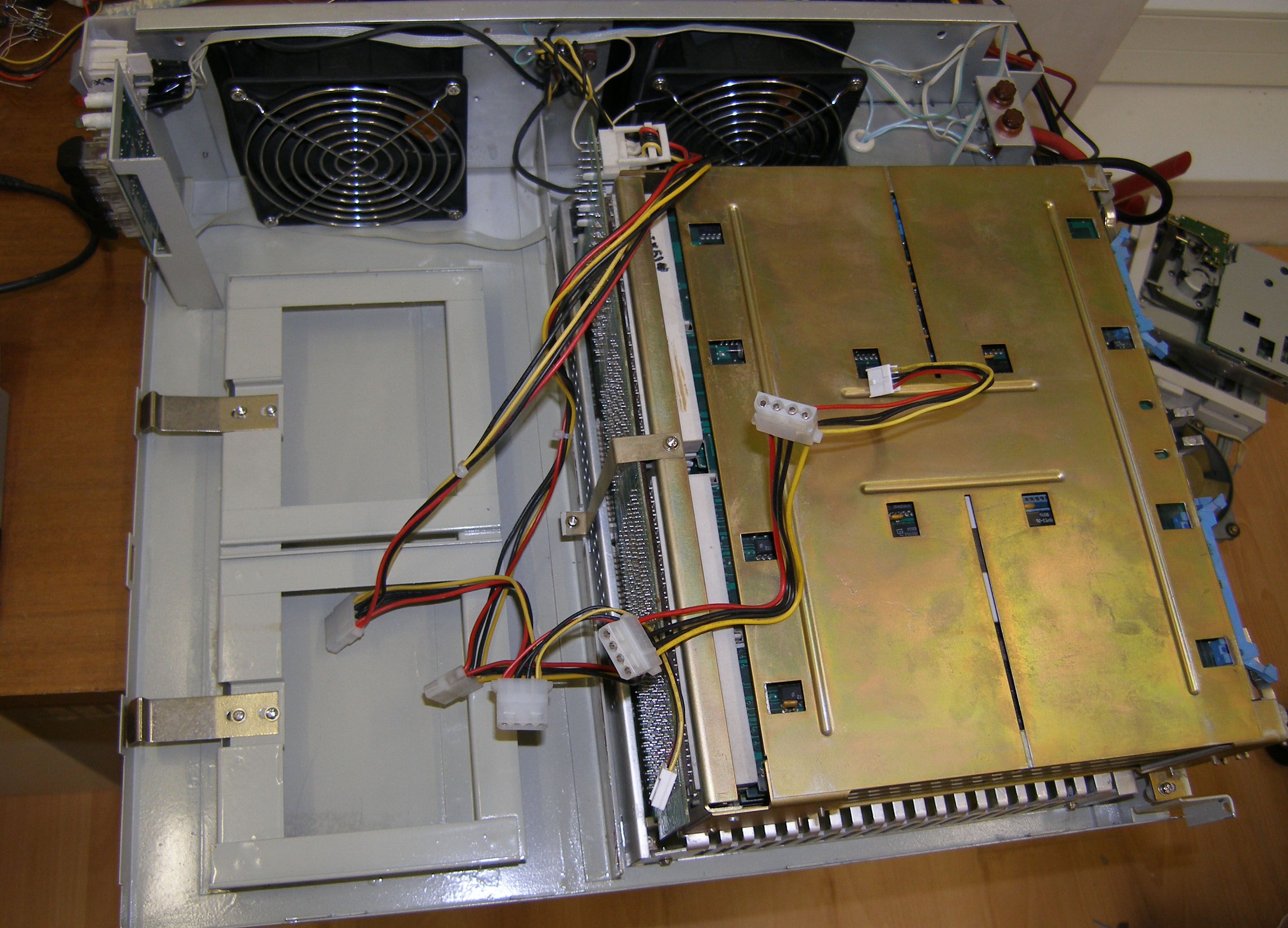

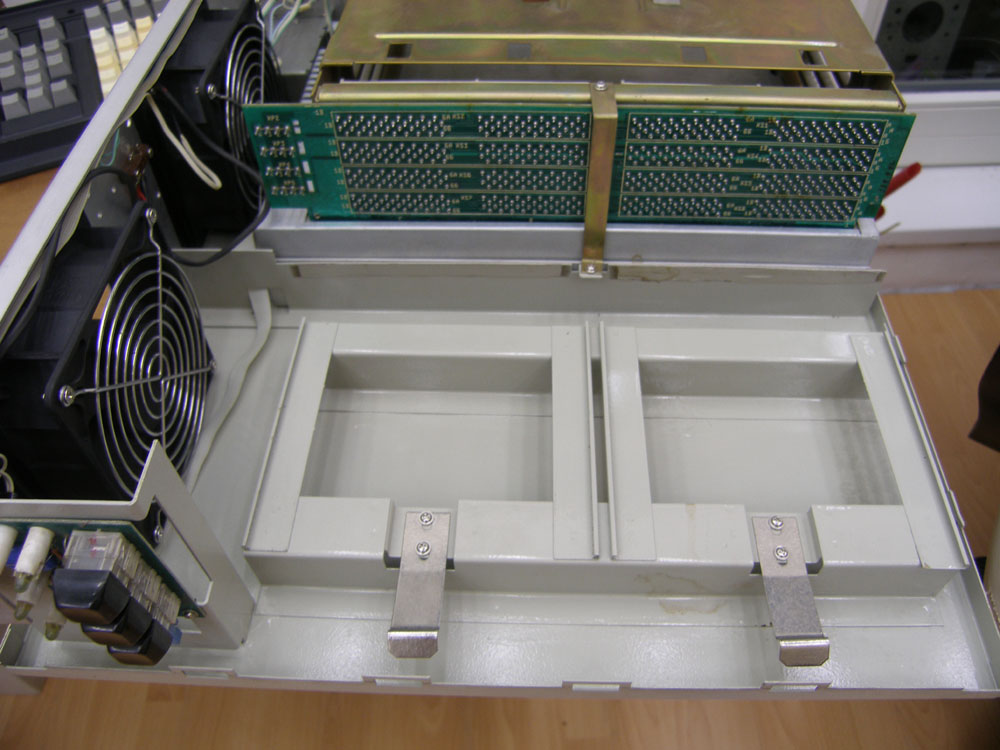

Шасси с БП и корзиной

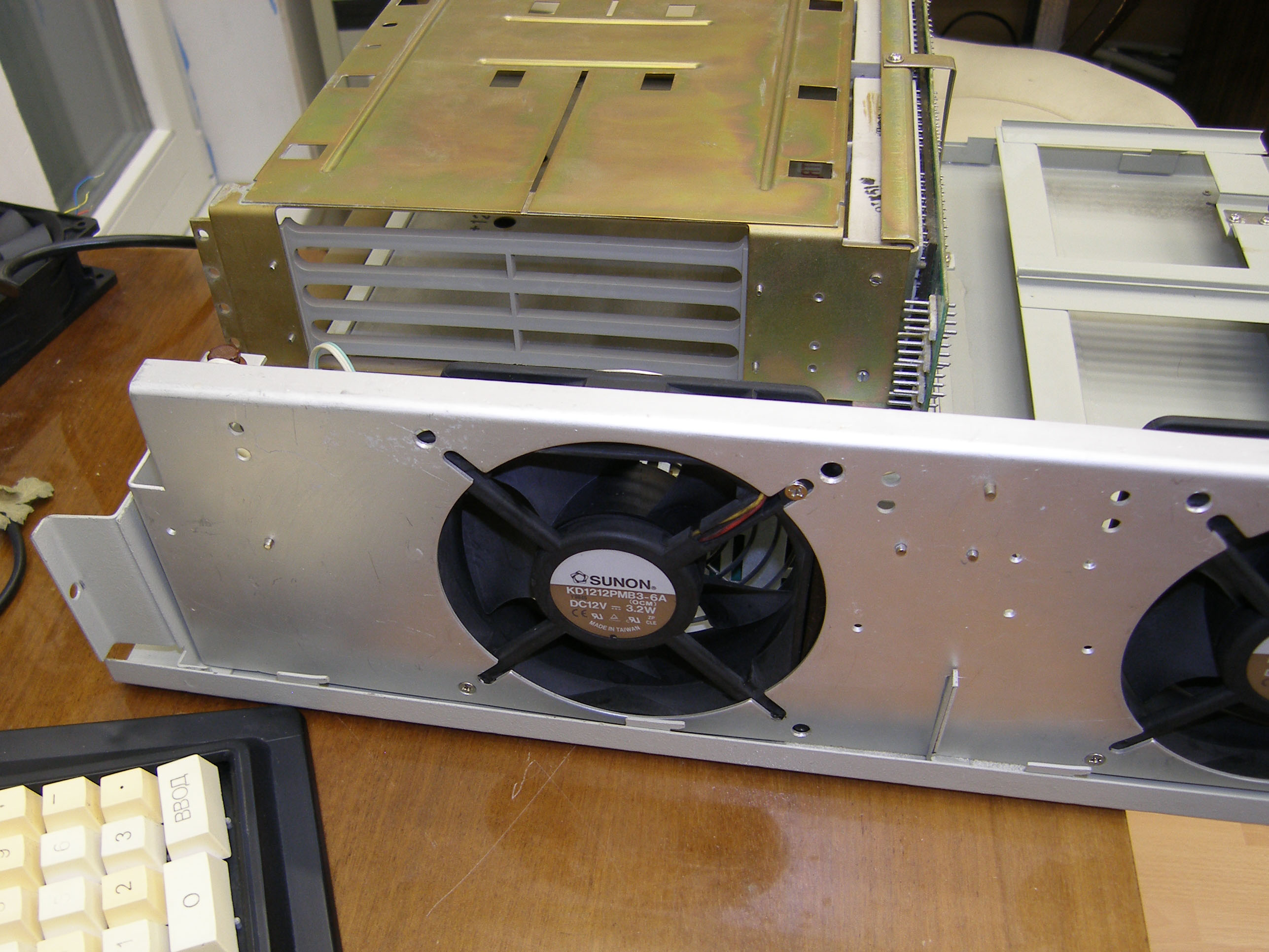

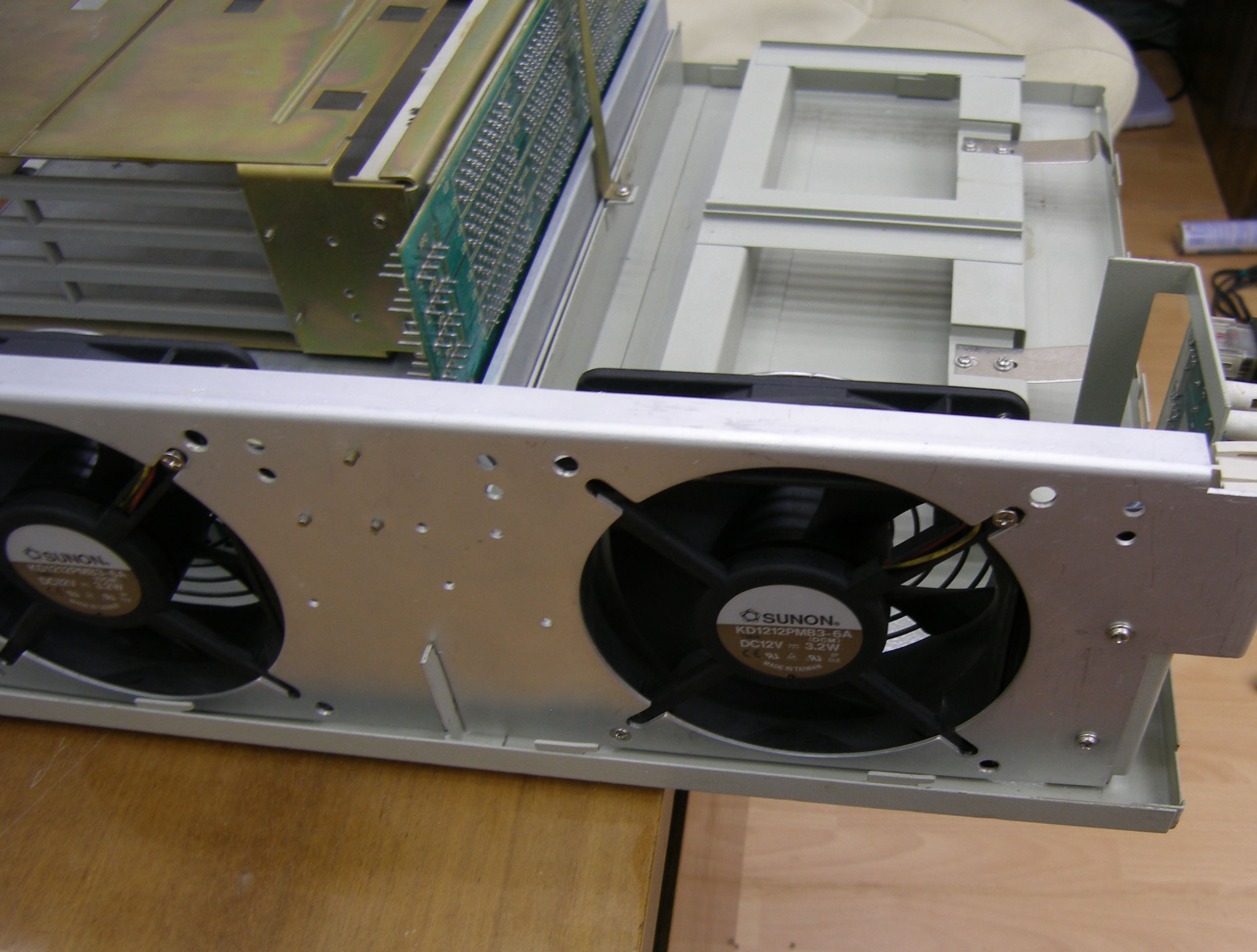

установлены "новые" вентиляторы SUNON из старого IBM-овского сервера

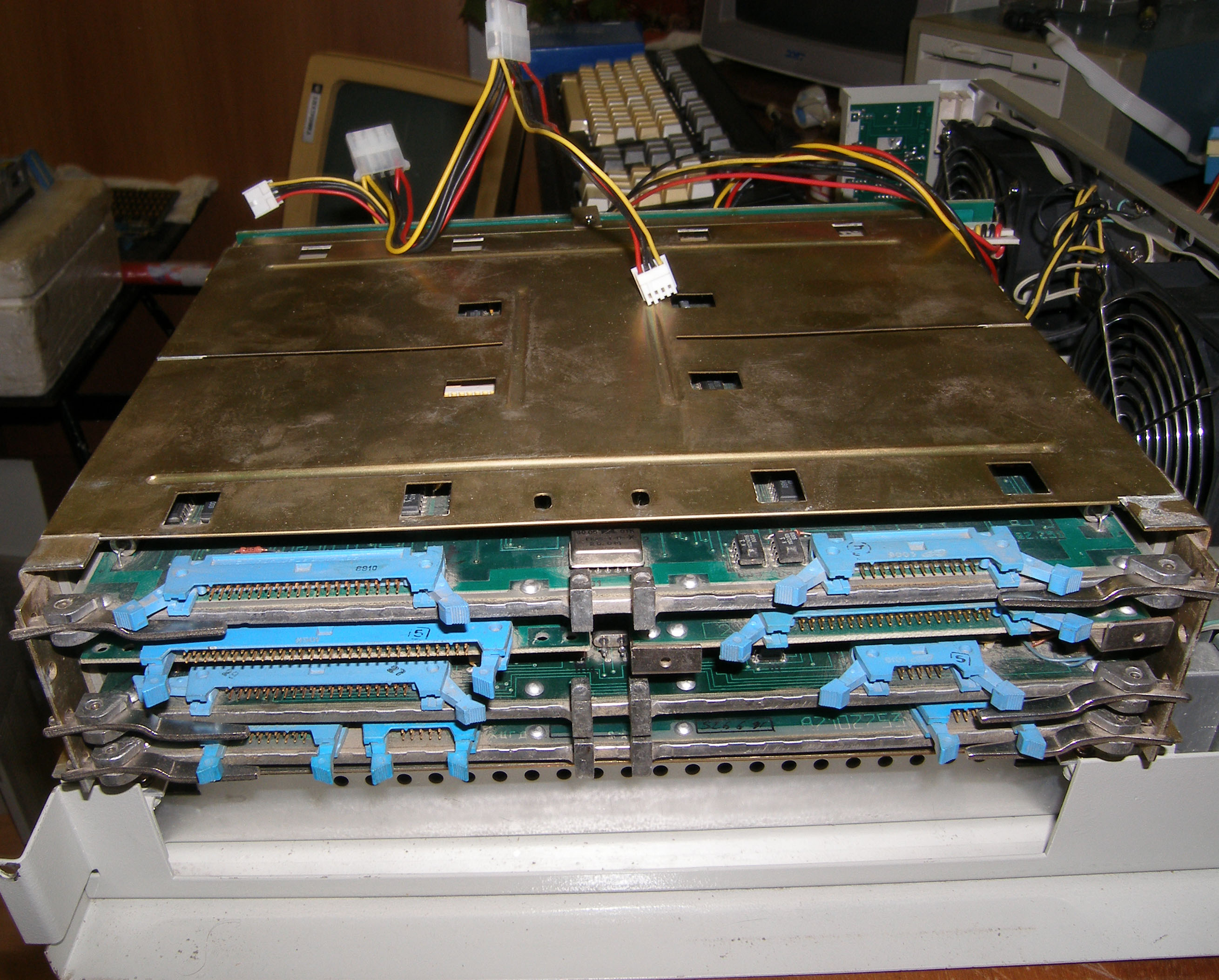

Теперь набиваем платами и подключаем провода для FDD/HDD

[SuperMax]

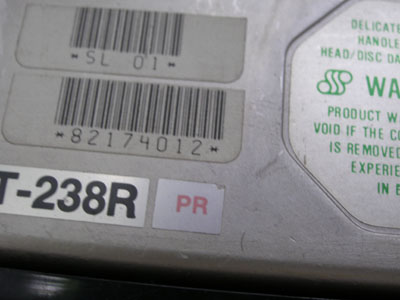

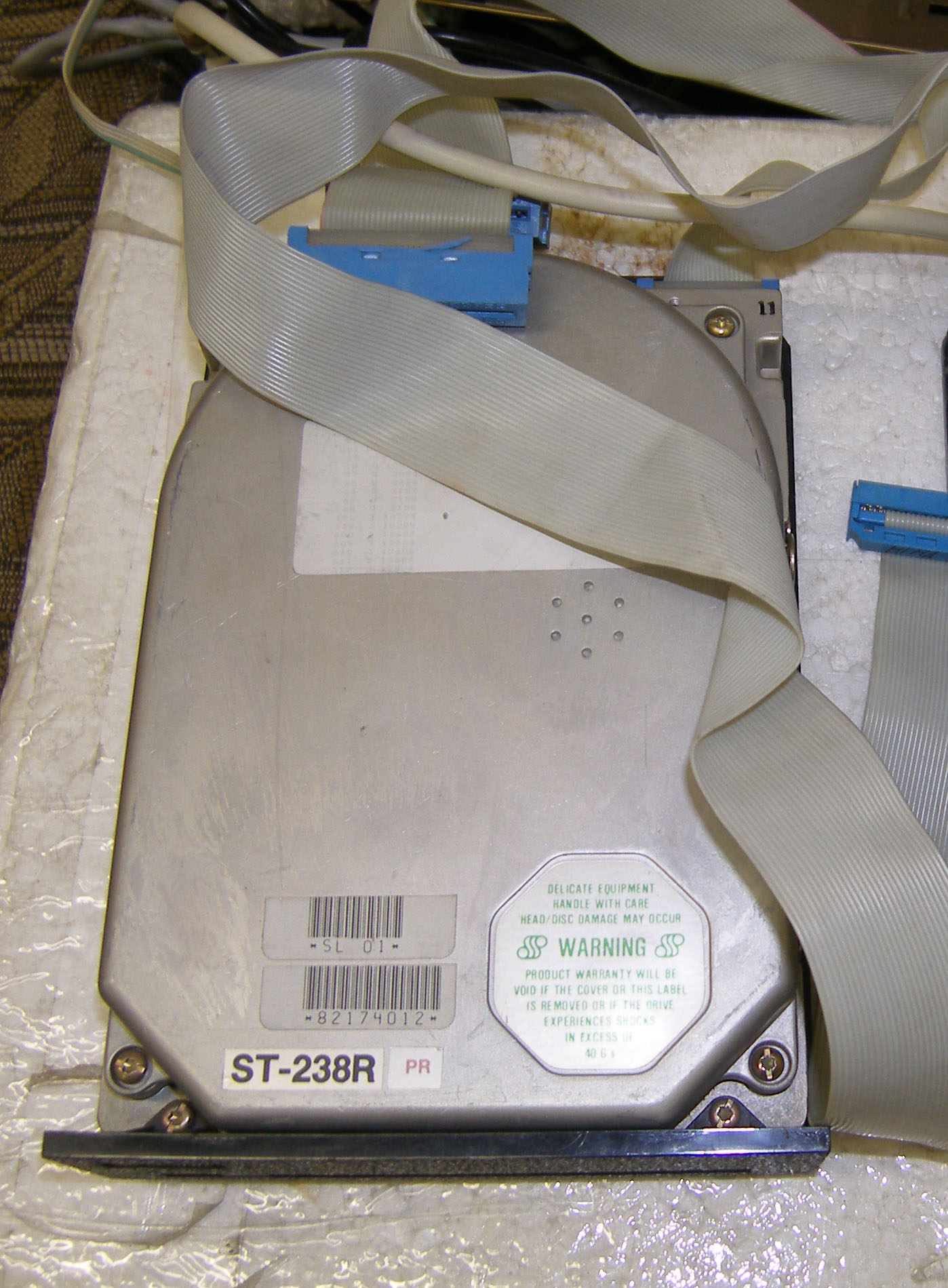

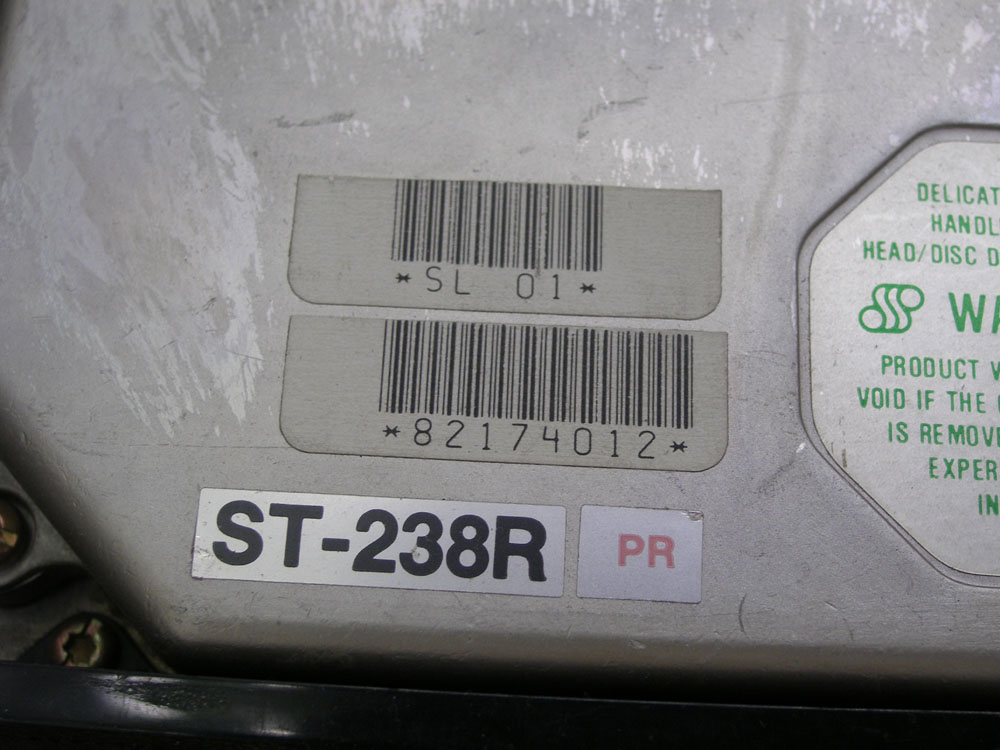

HDD ST238R

он по идее 30МБ но в режиме RLL плотности которую КНЖМД не умеет
соответственно получается 20 мегабайт

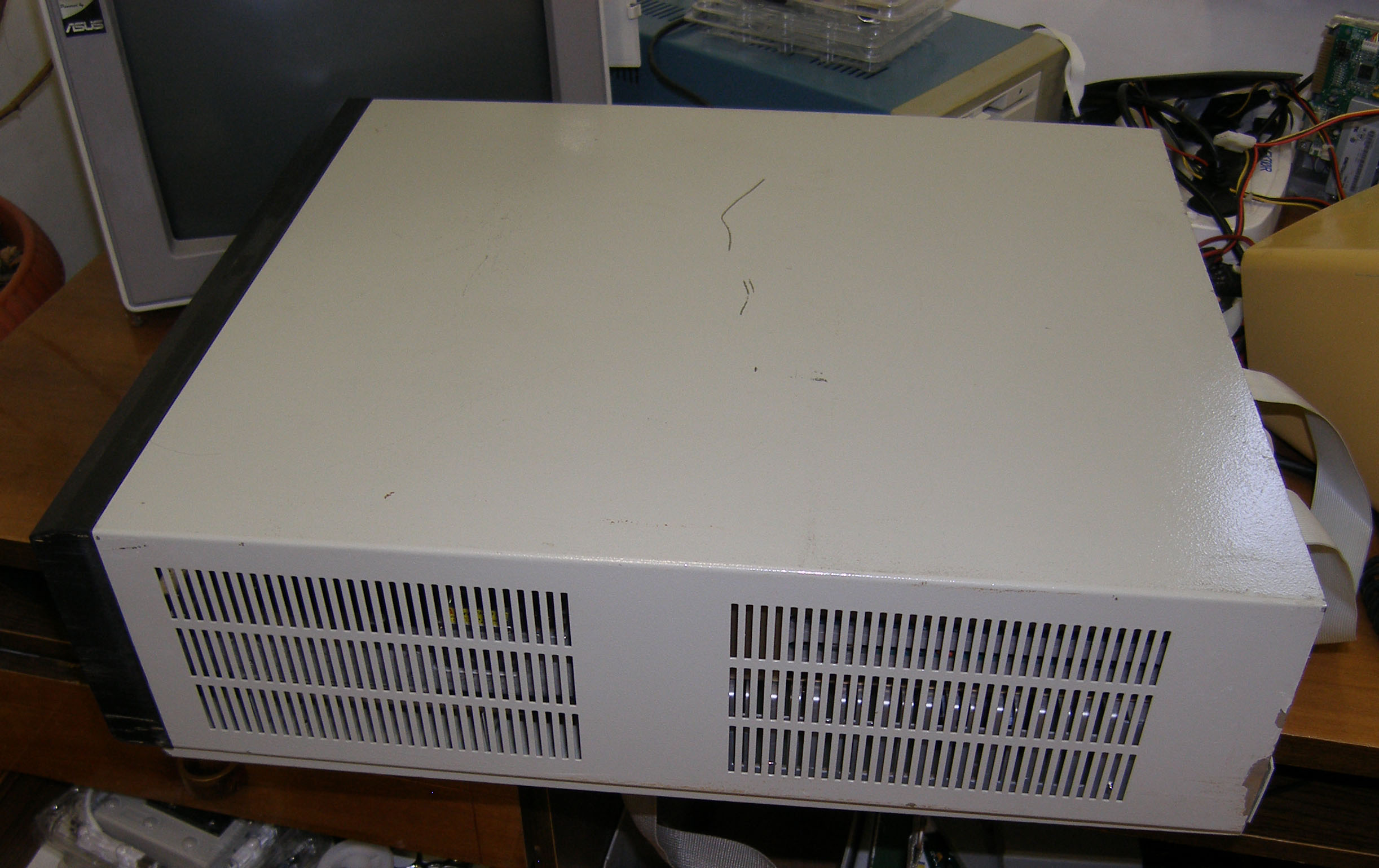

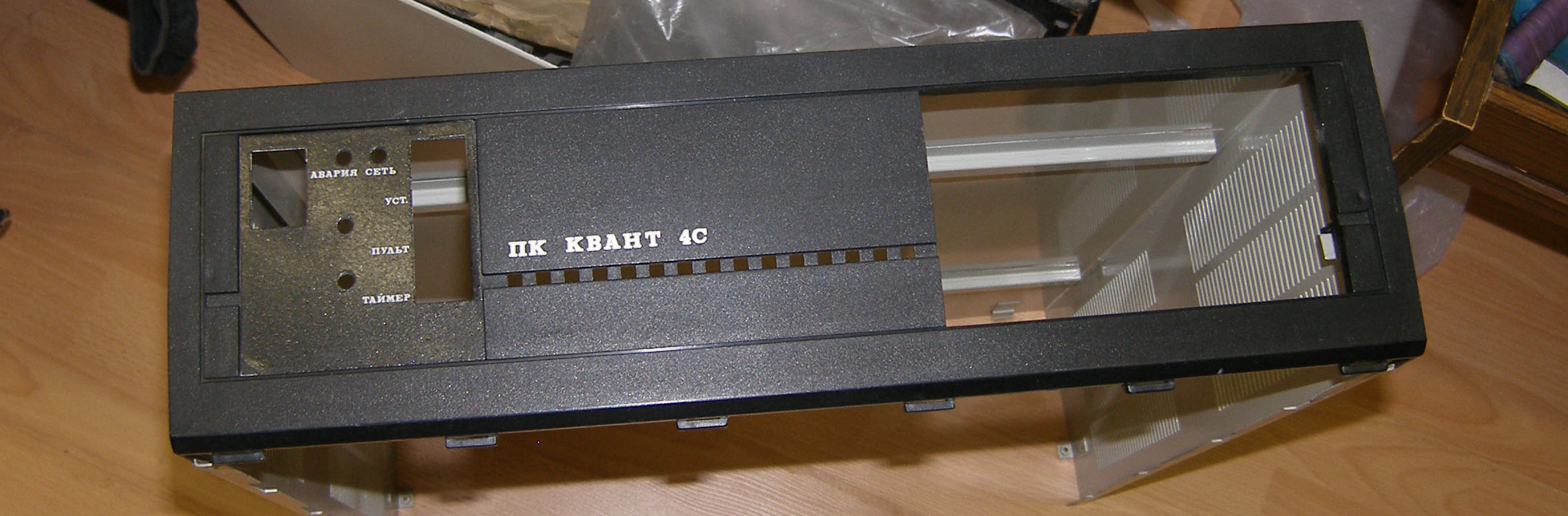

Крышка


примерим

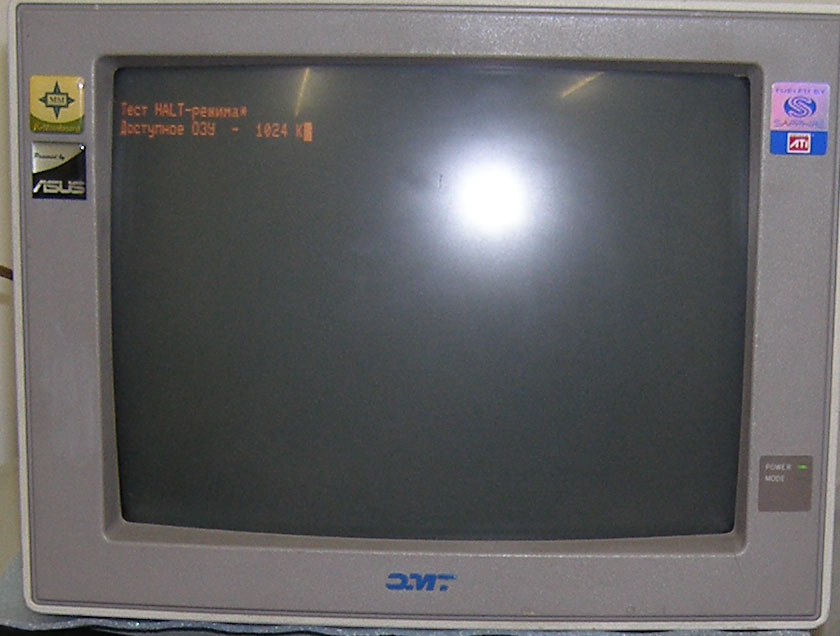

Первое включение

[SuperMax]

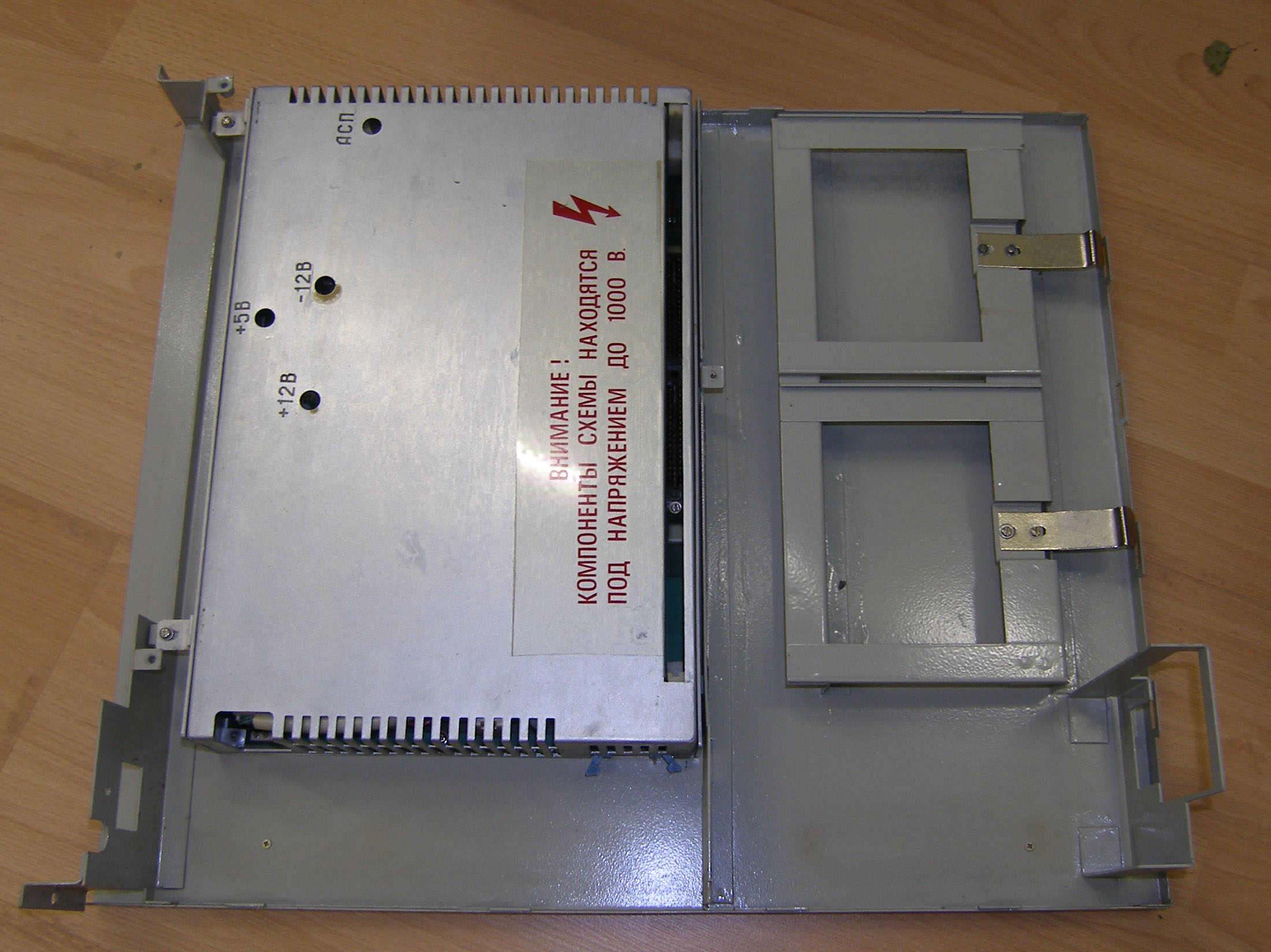

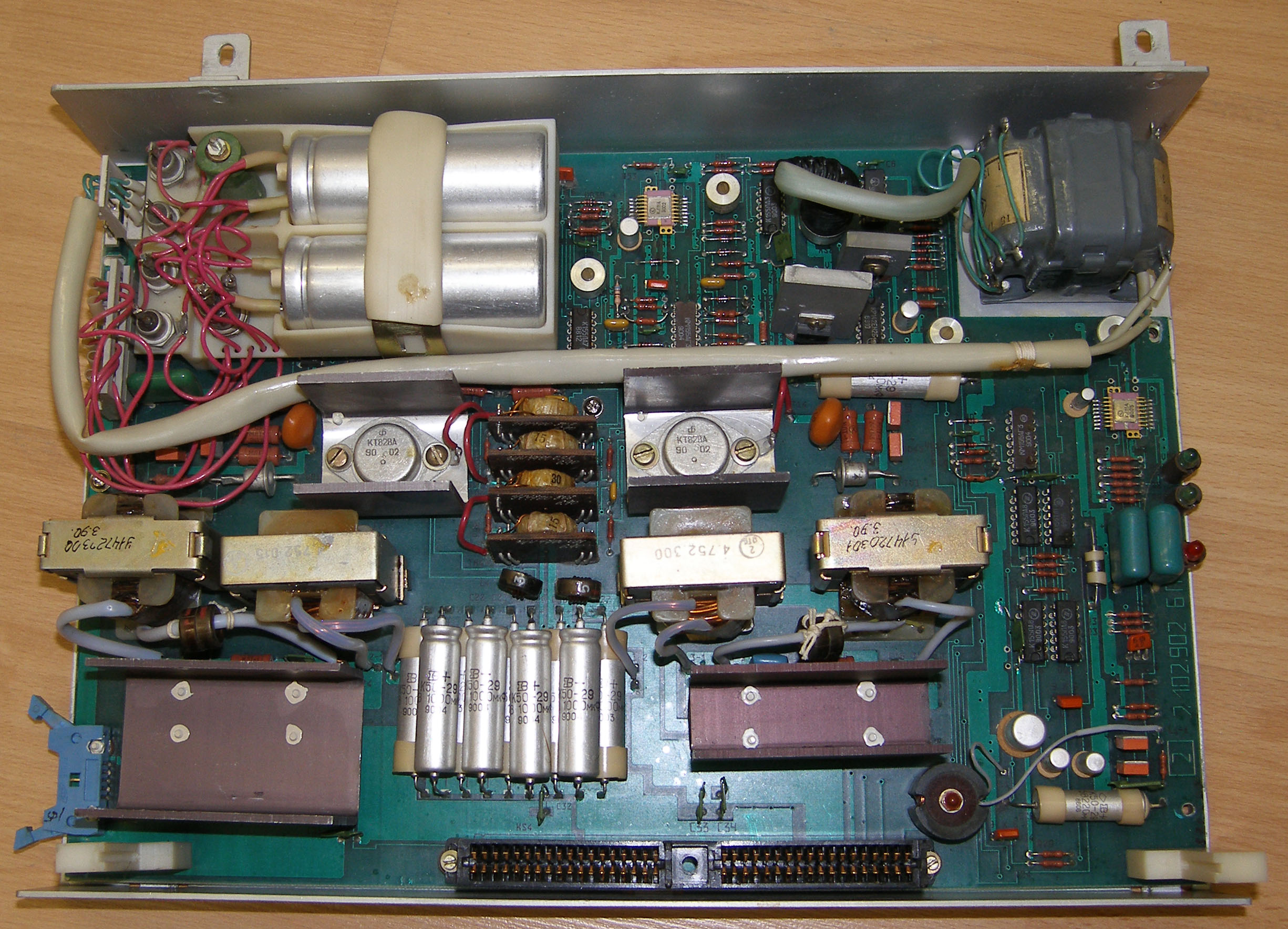

Фото другого БП
судя по внешнему виду, конструктивно он похож на БП от ДВК3М - те тоже 2 канала.

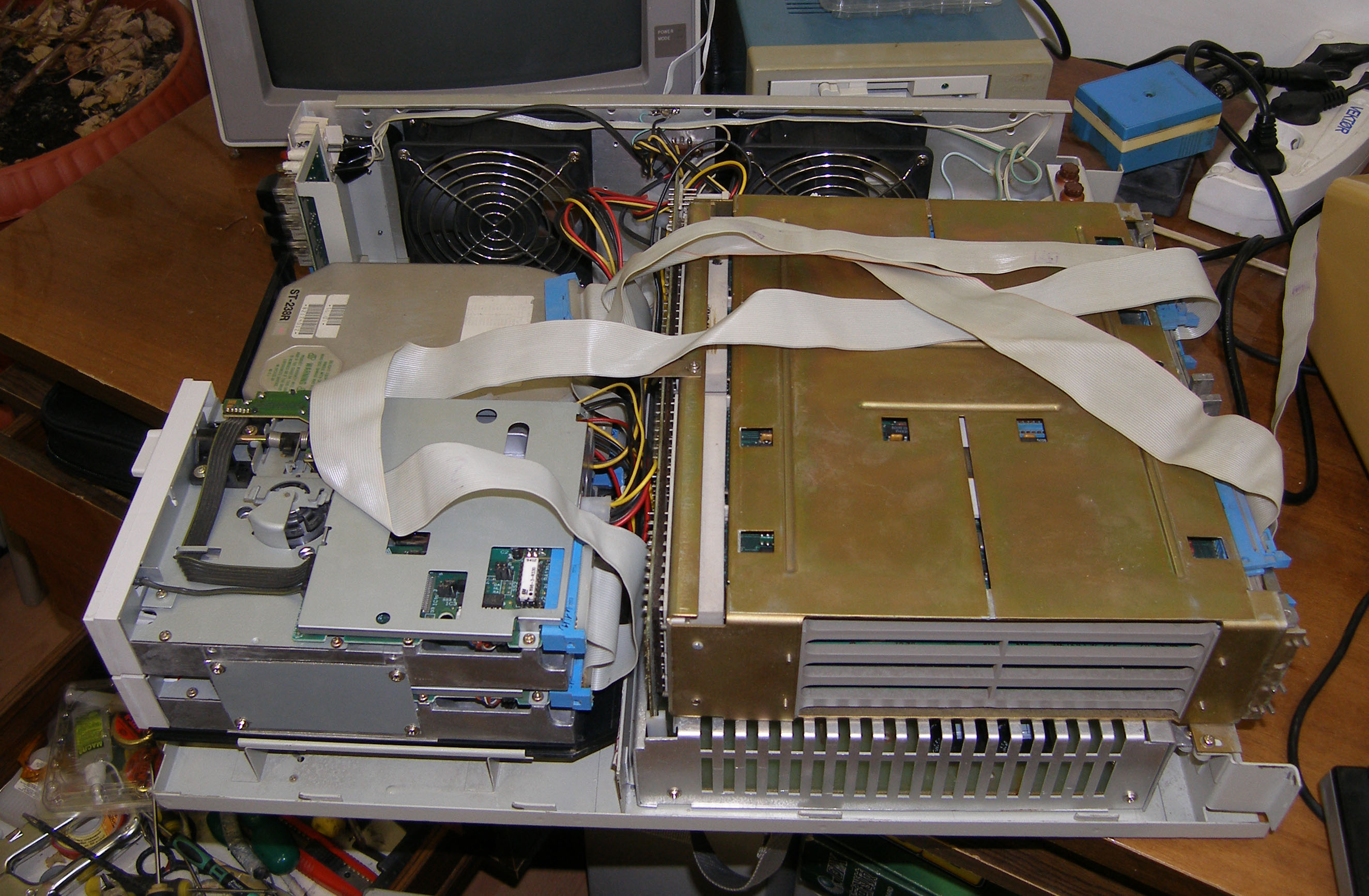

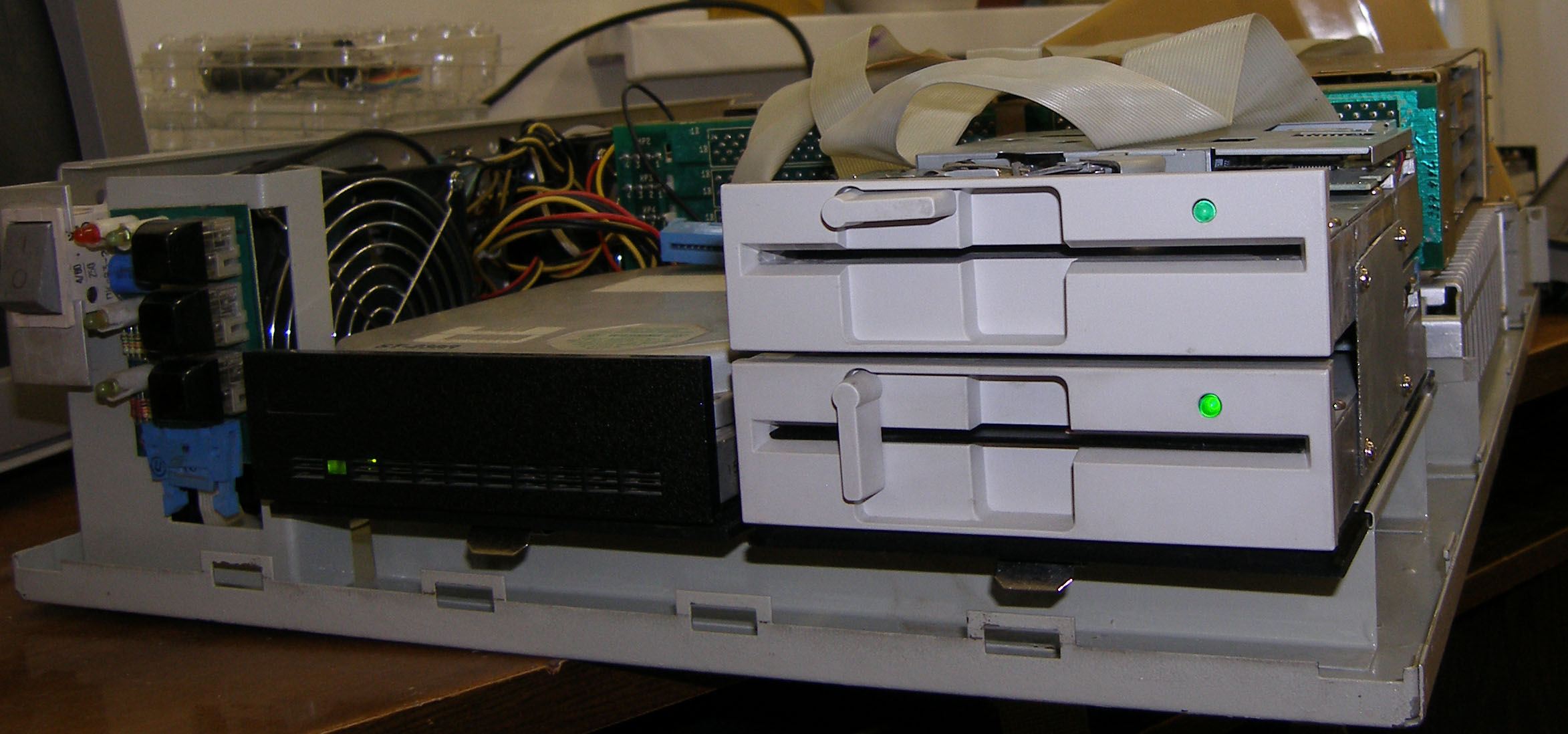

Готовимся к финальной сборке

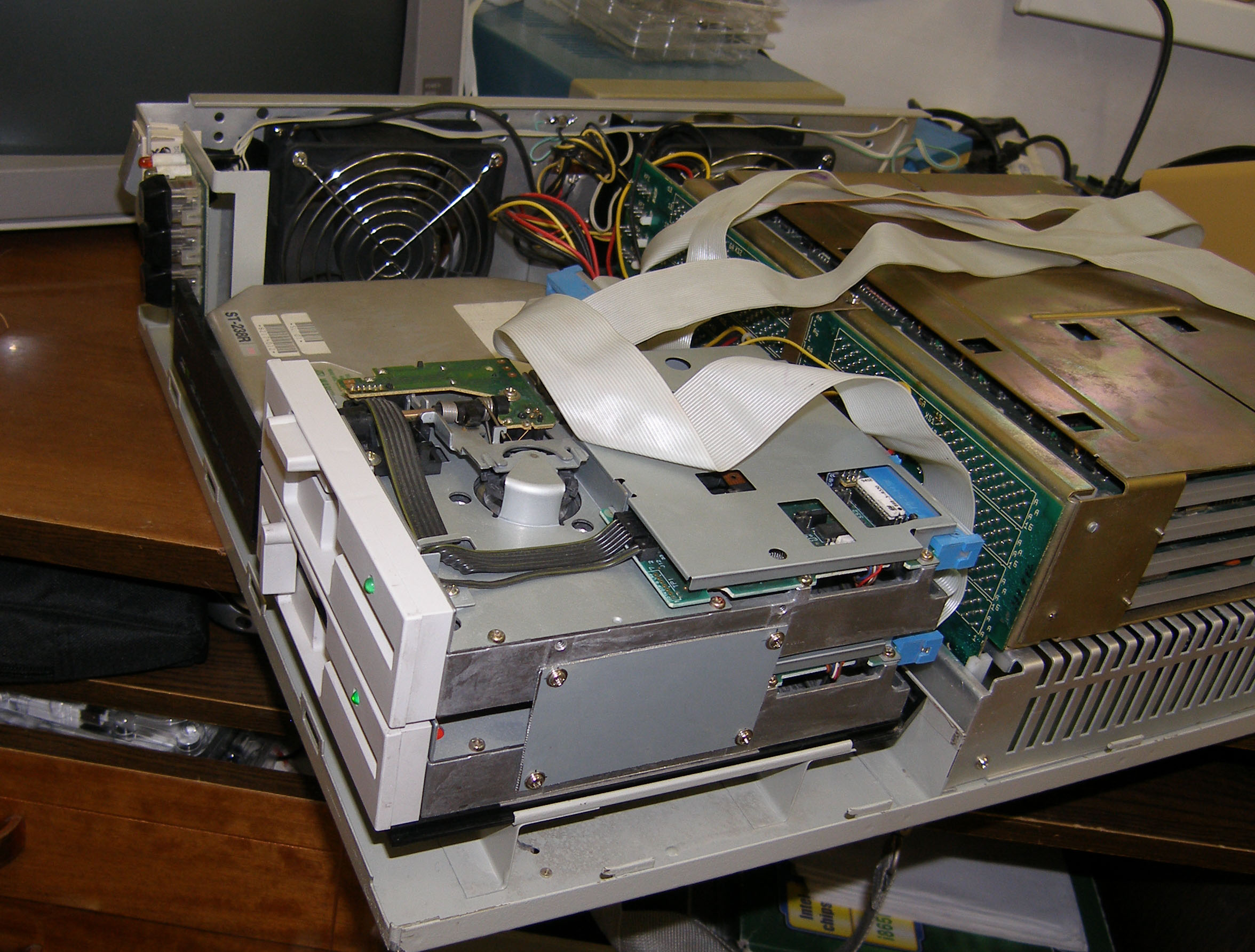

устанавливаем дисководы Epson

[SuperMax]

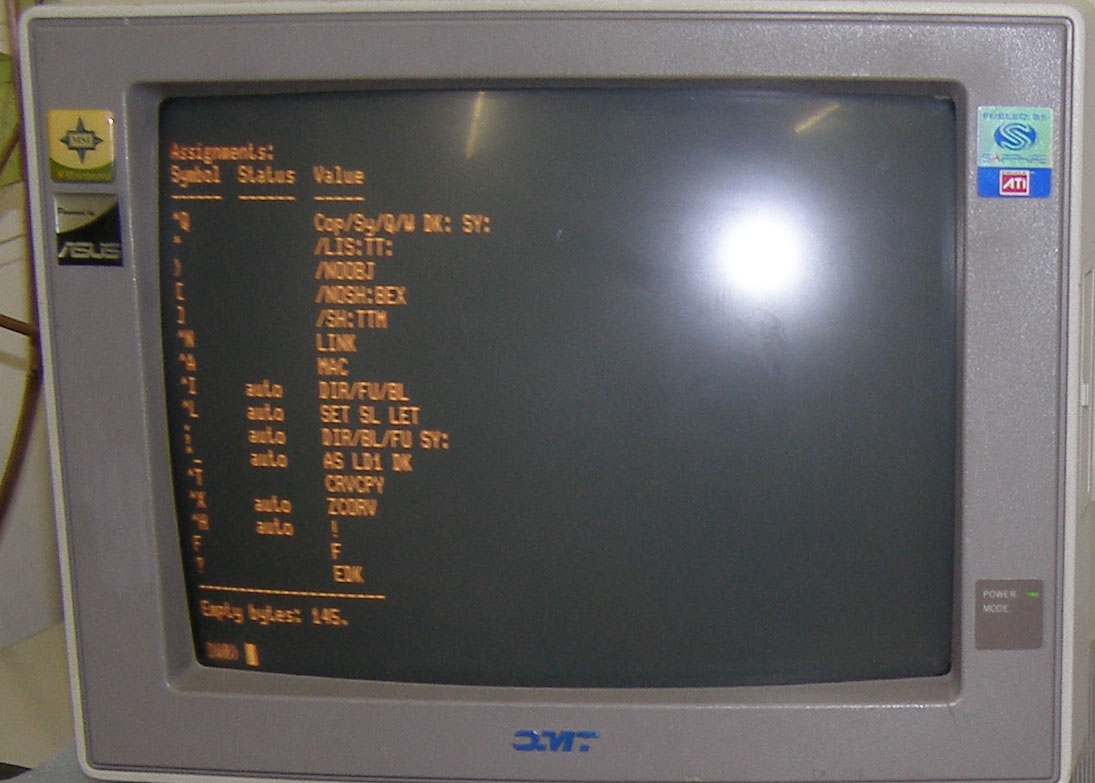

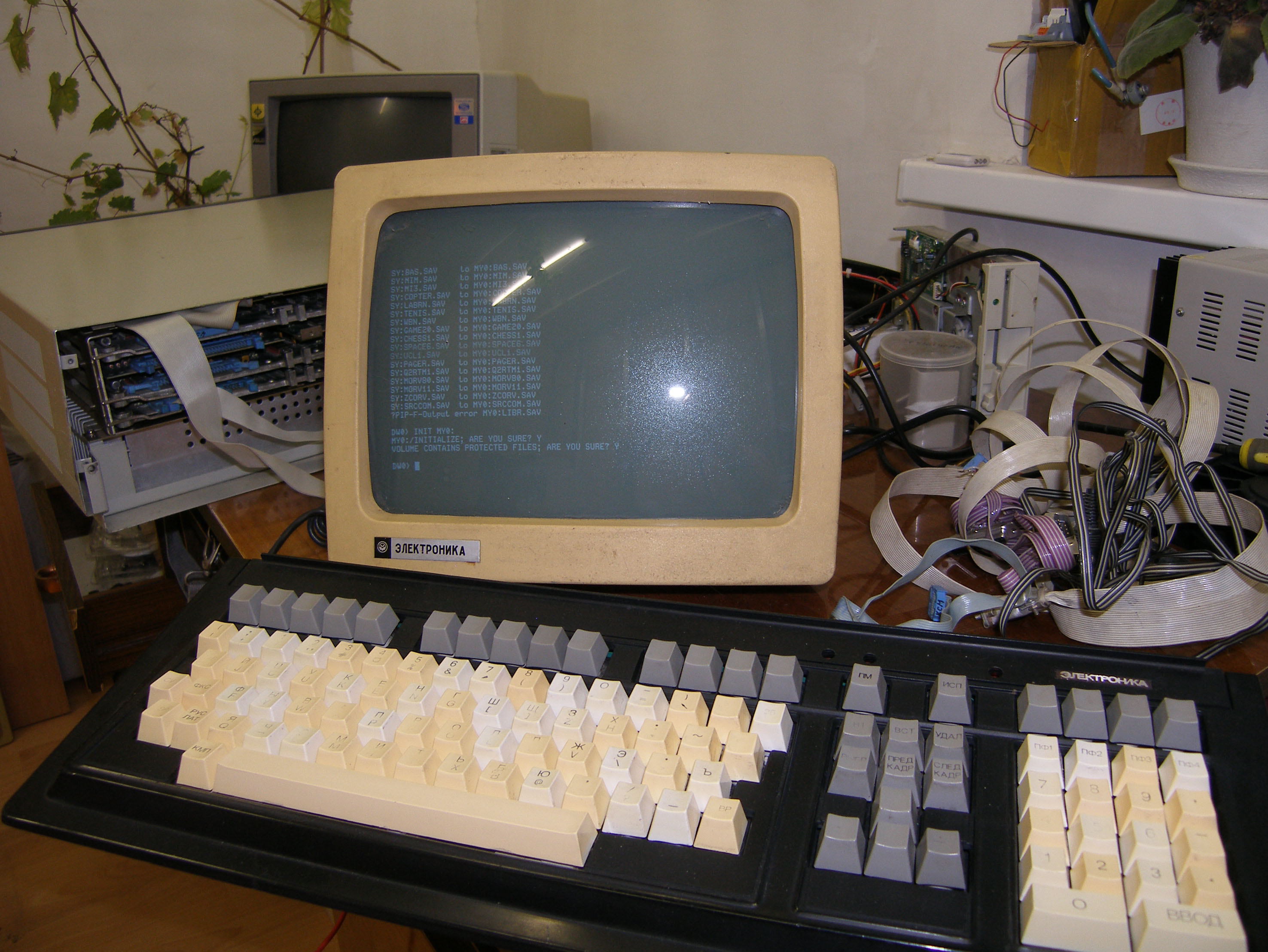

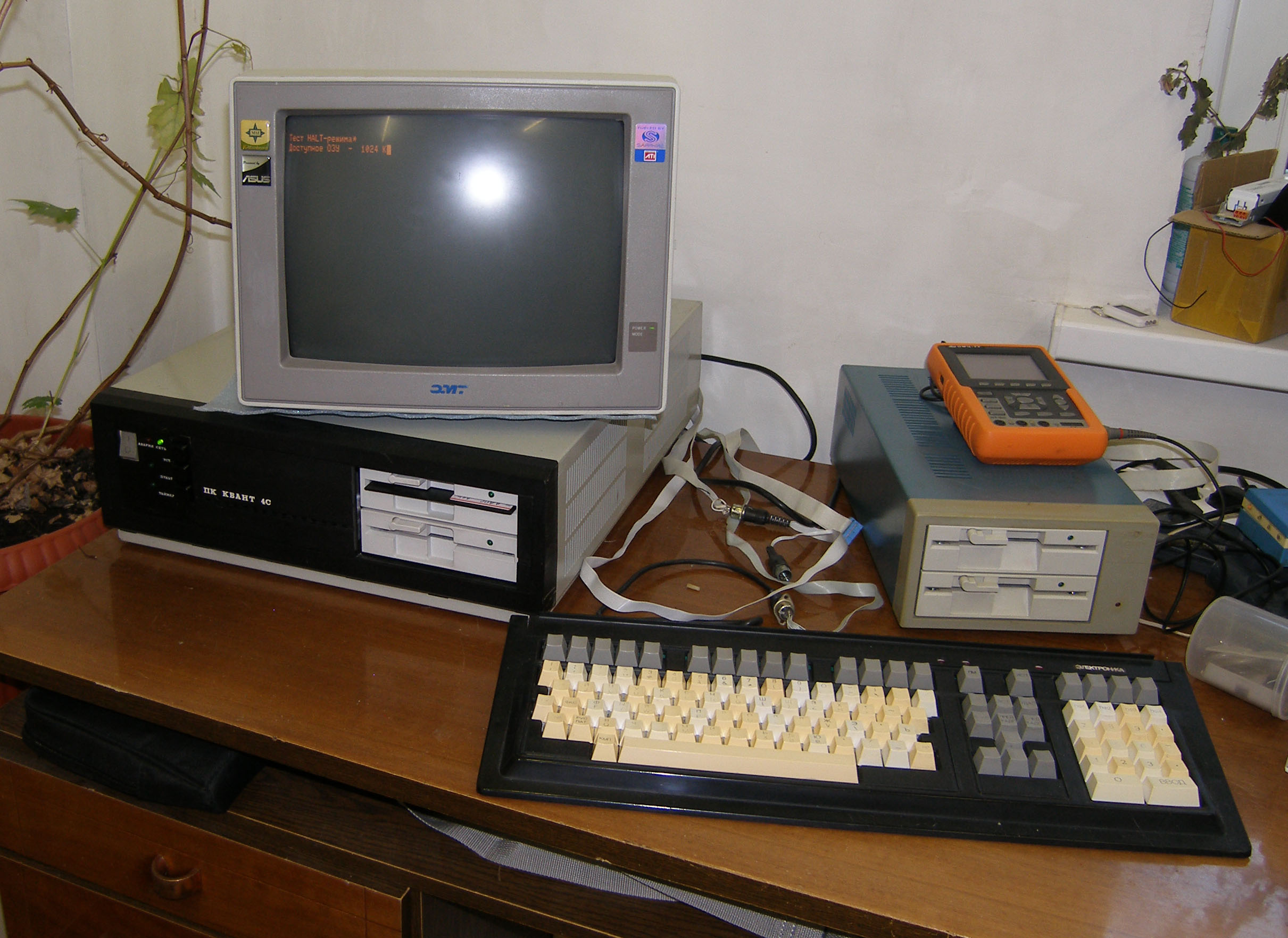

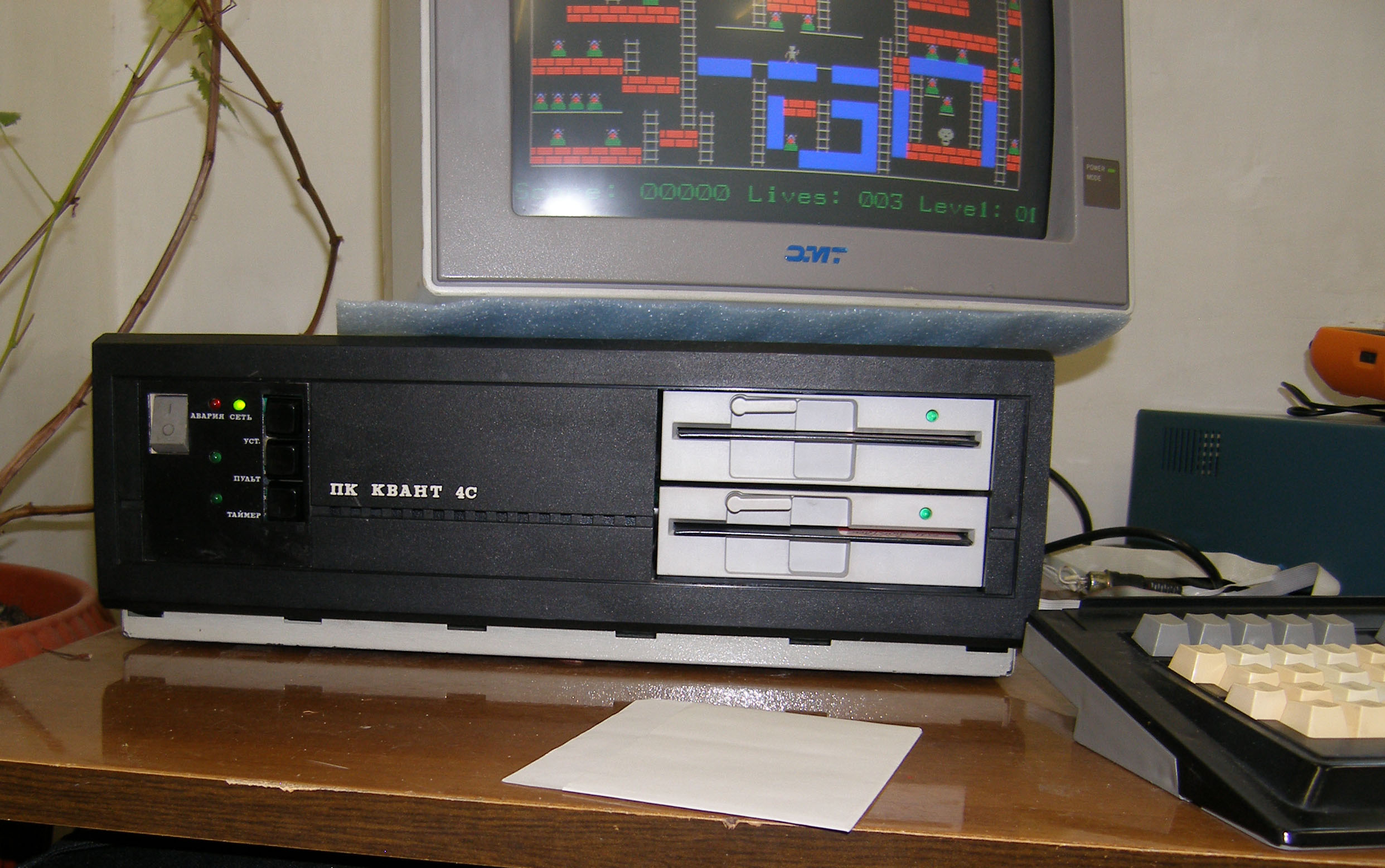

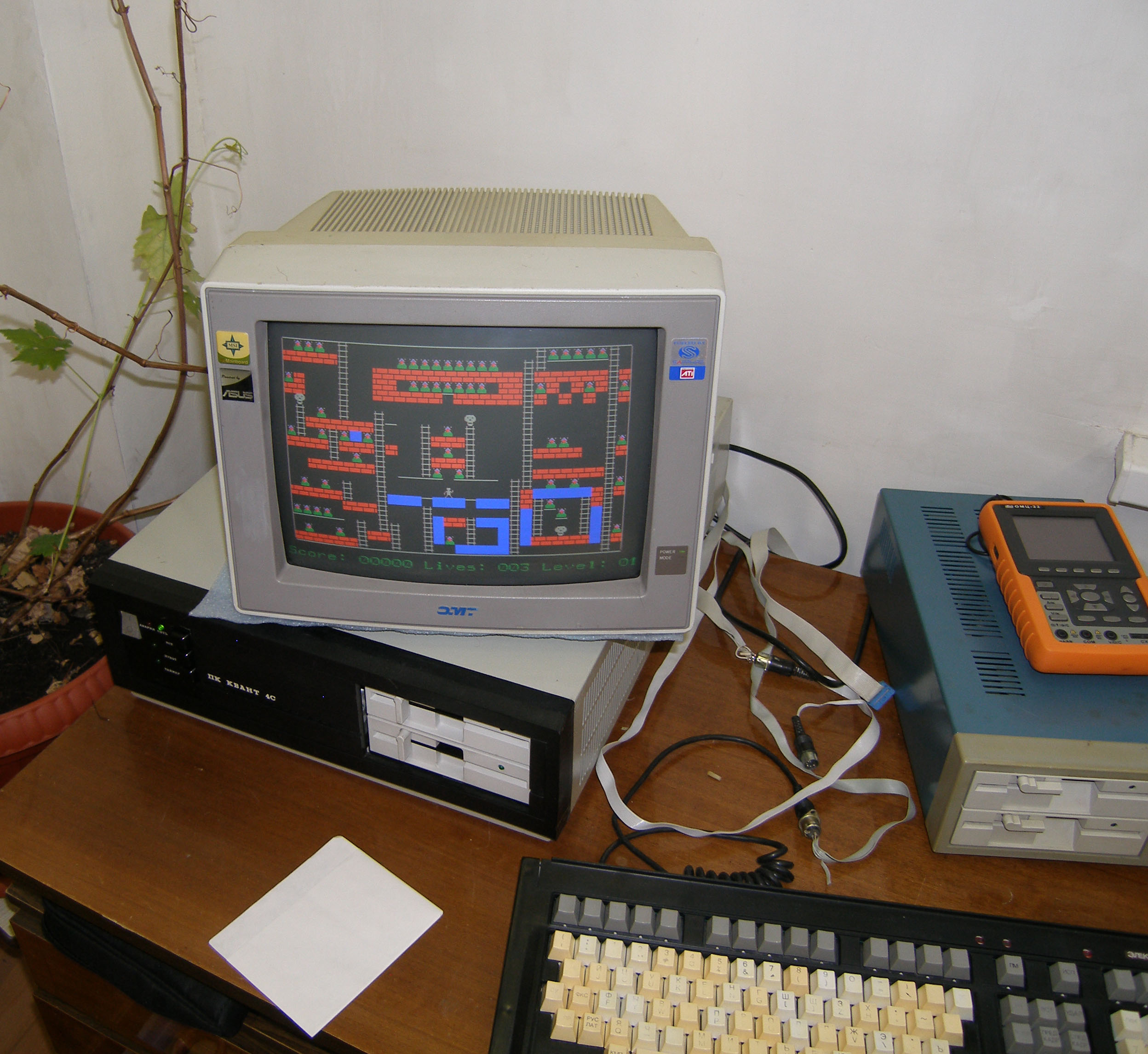

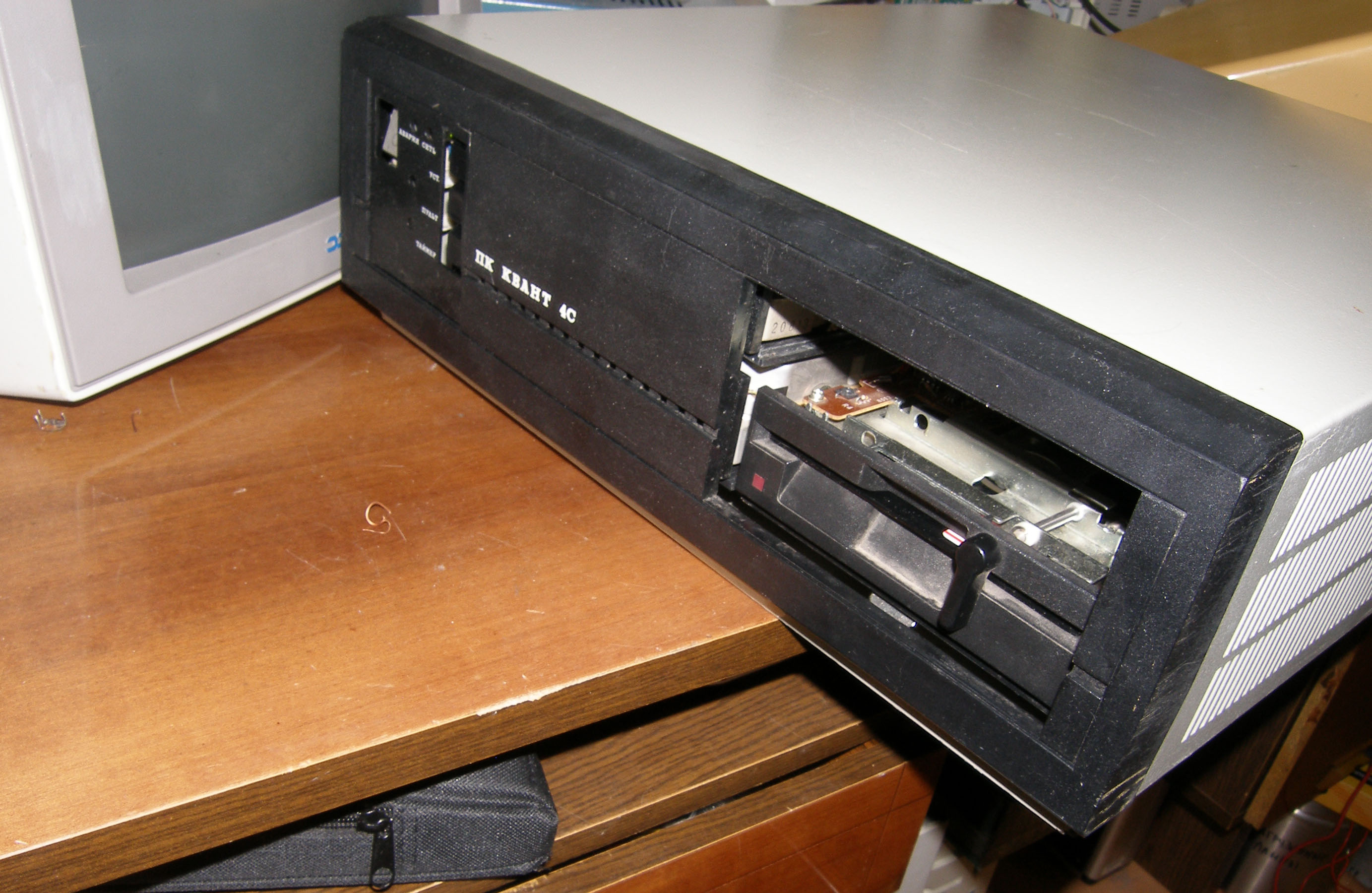

Машина в работе

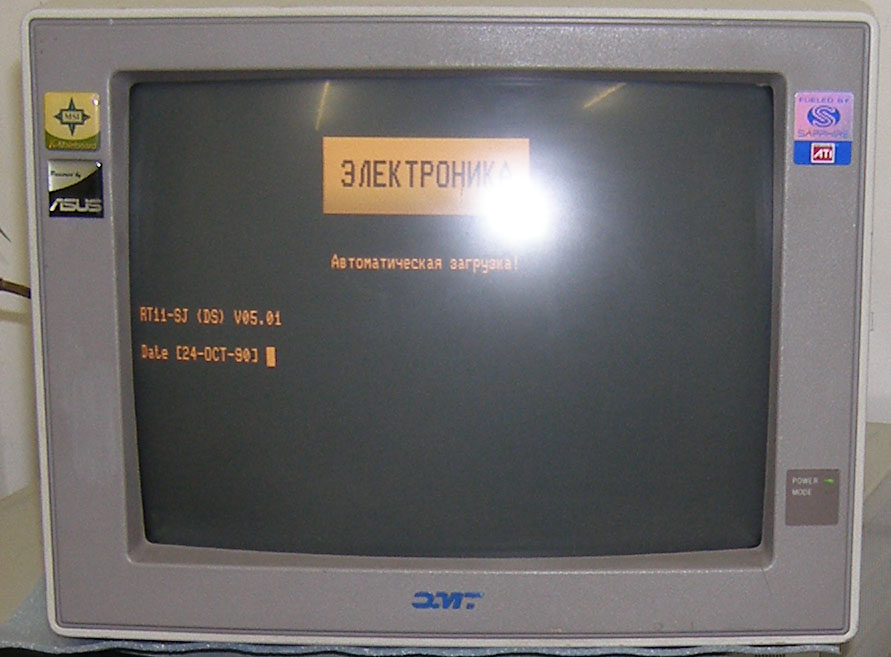

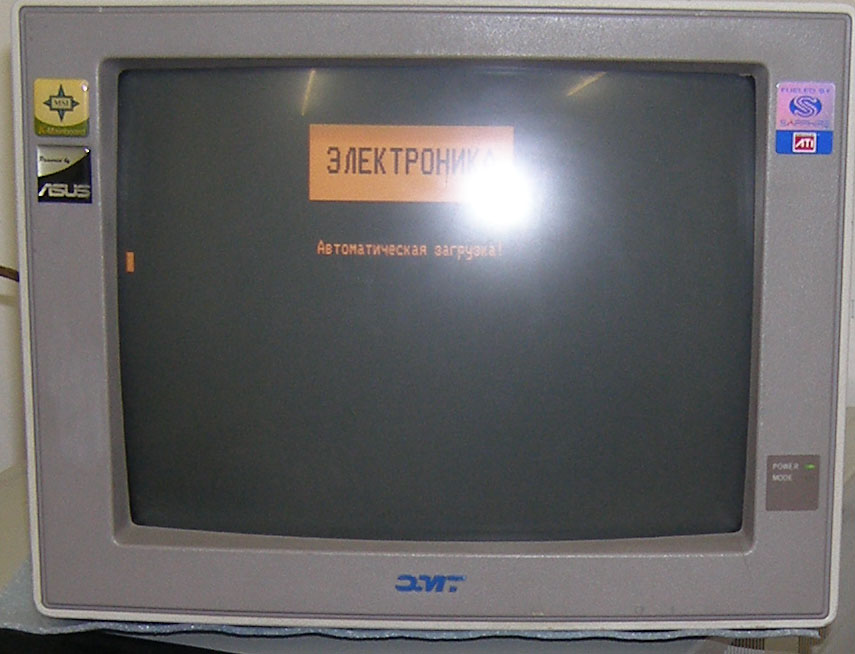

автоматическая загрузка с DW0

[SuperMax]

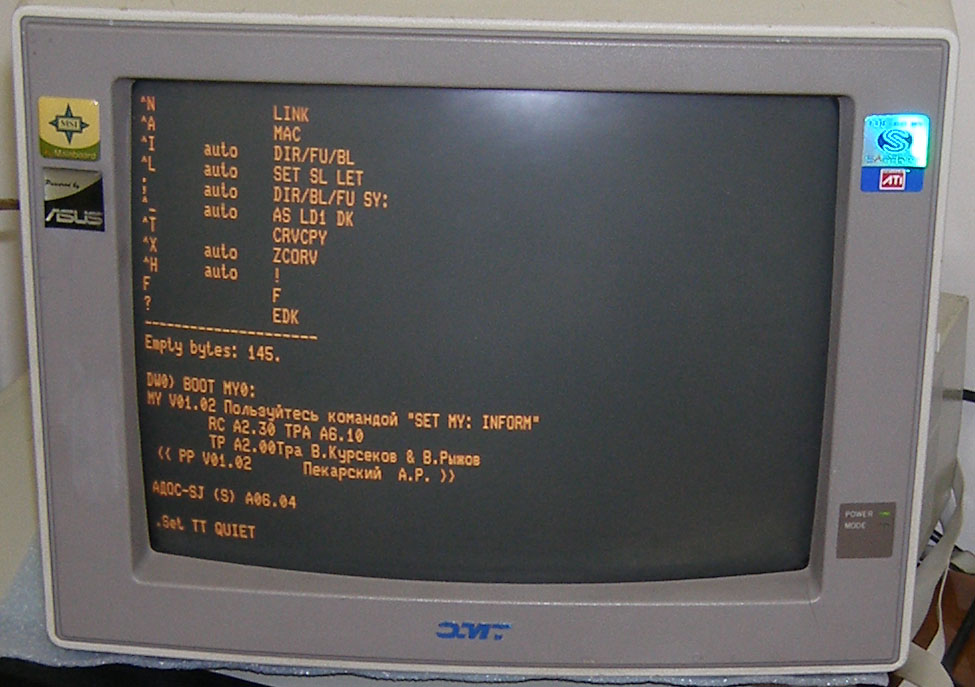

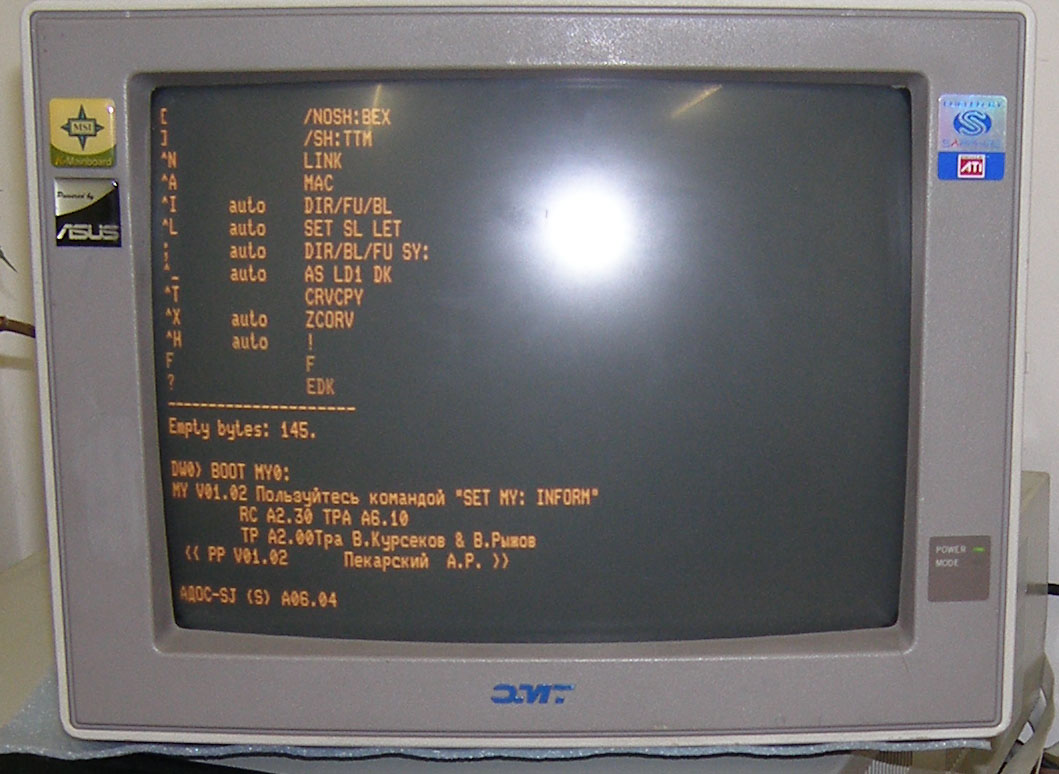

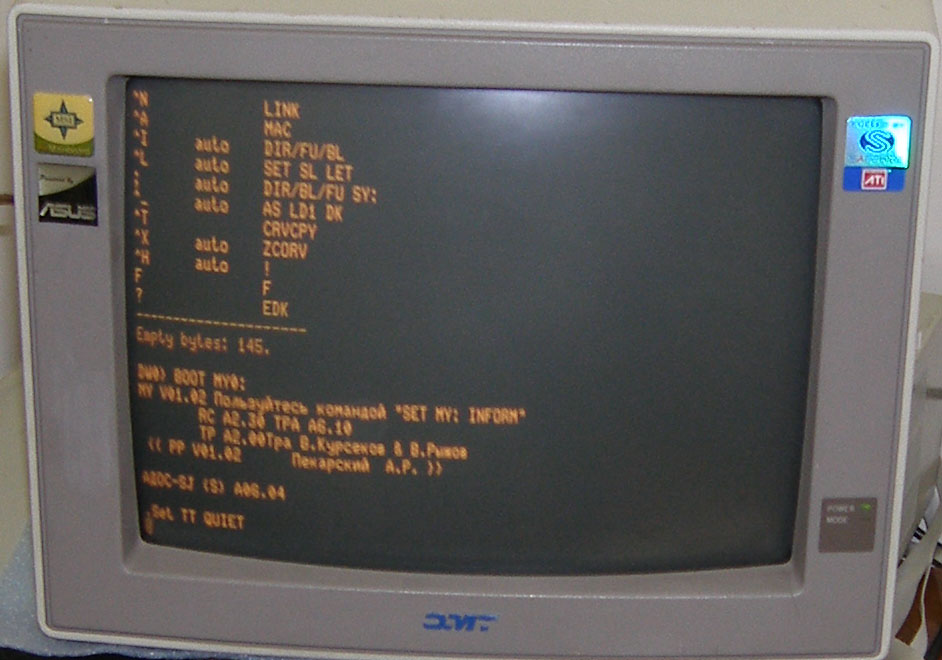

Загрузка ADOS (c MY0, тк на основную машину еще руки не дошли поставить)

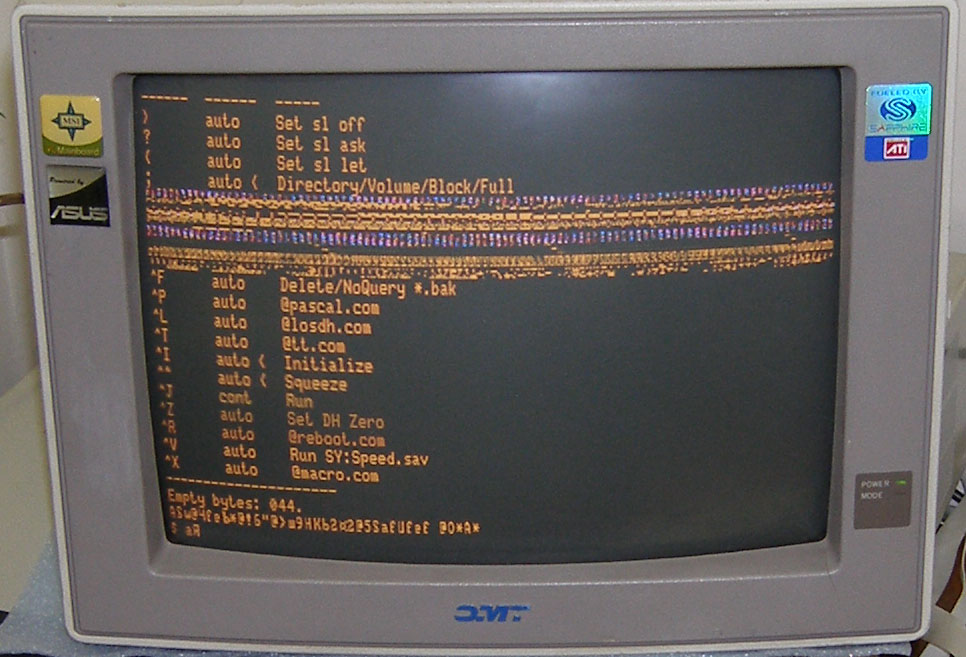

реакция на load.sav

[SuperMax]

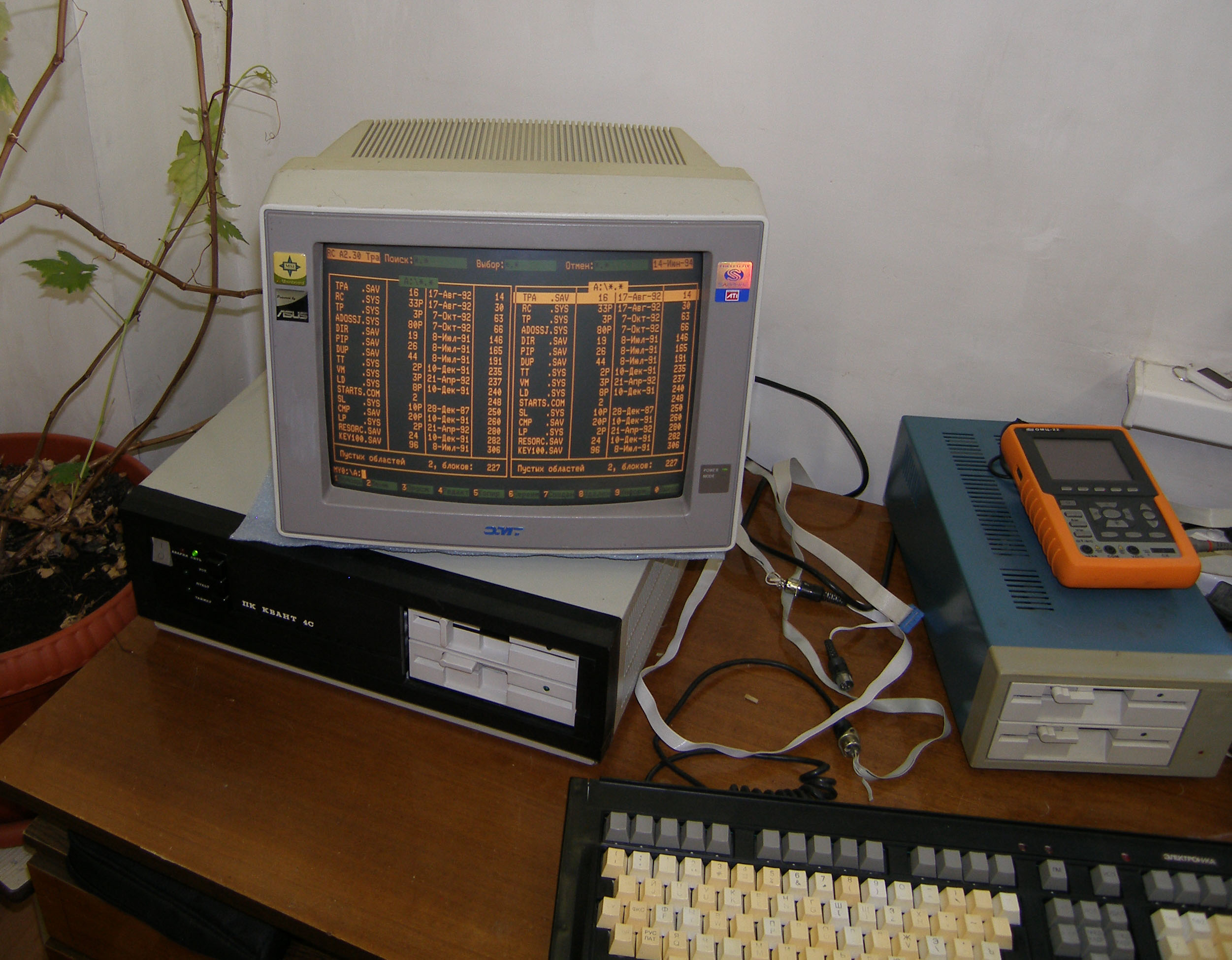

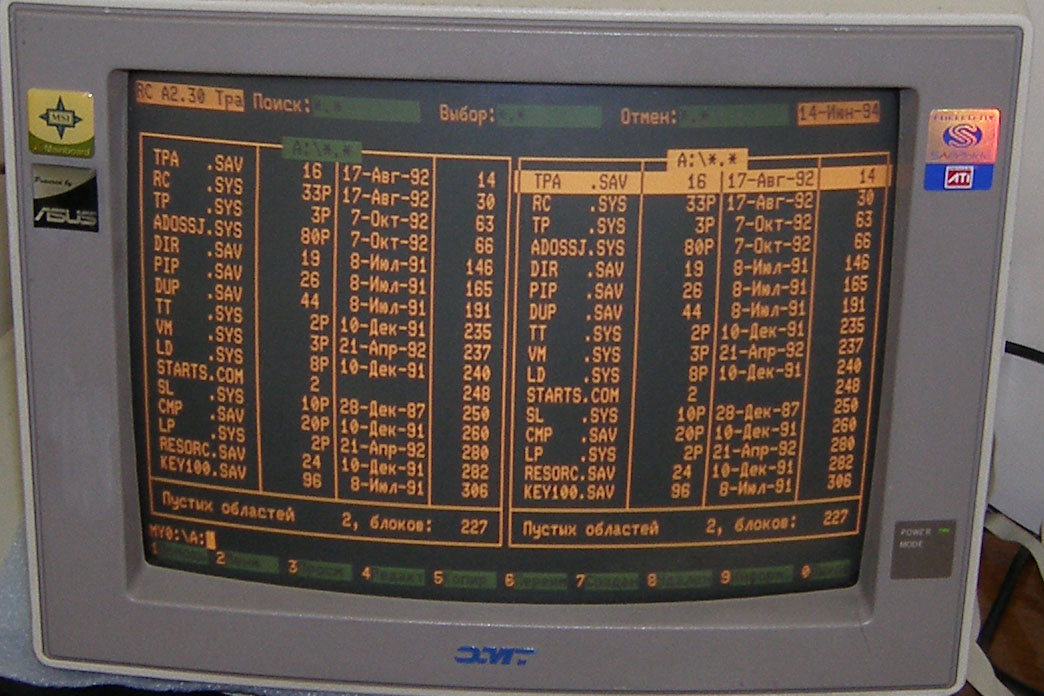

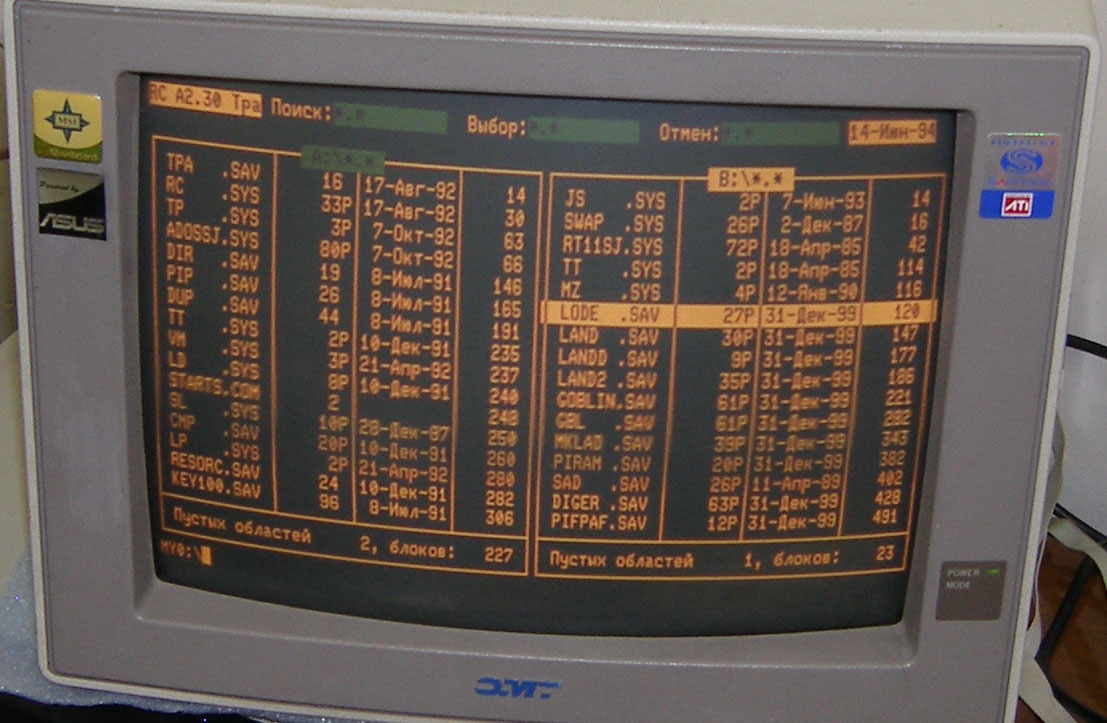

Запуск RC

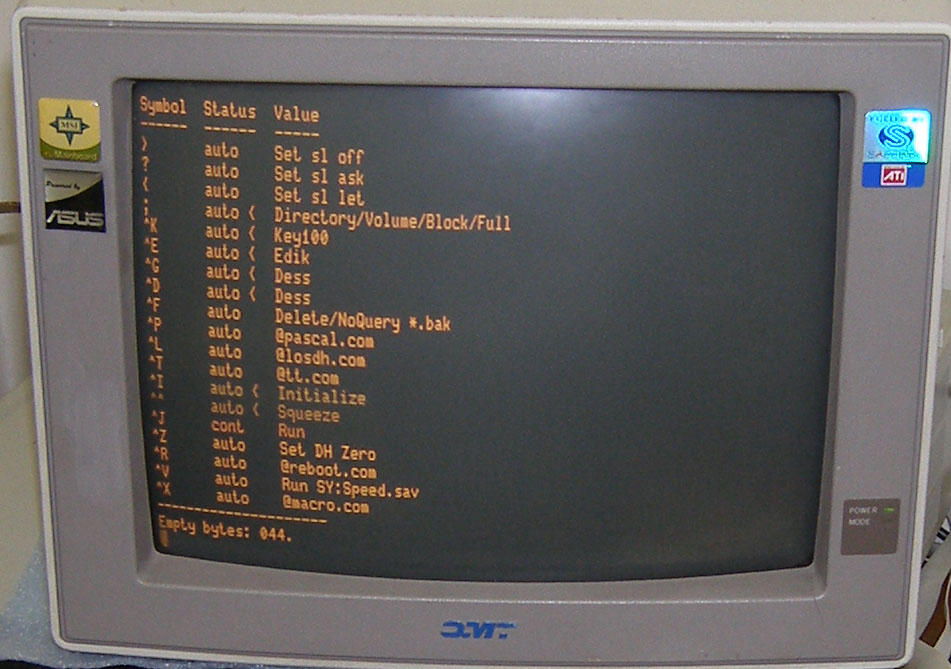

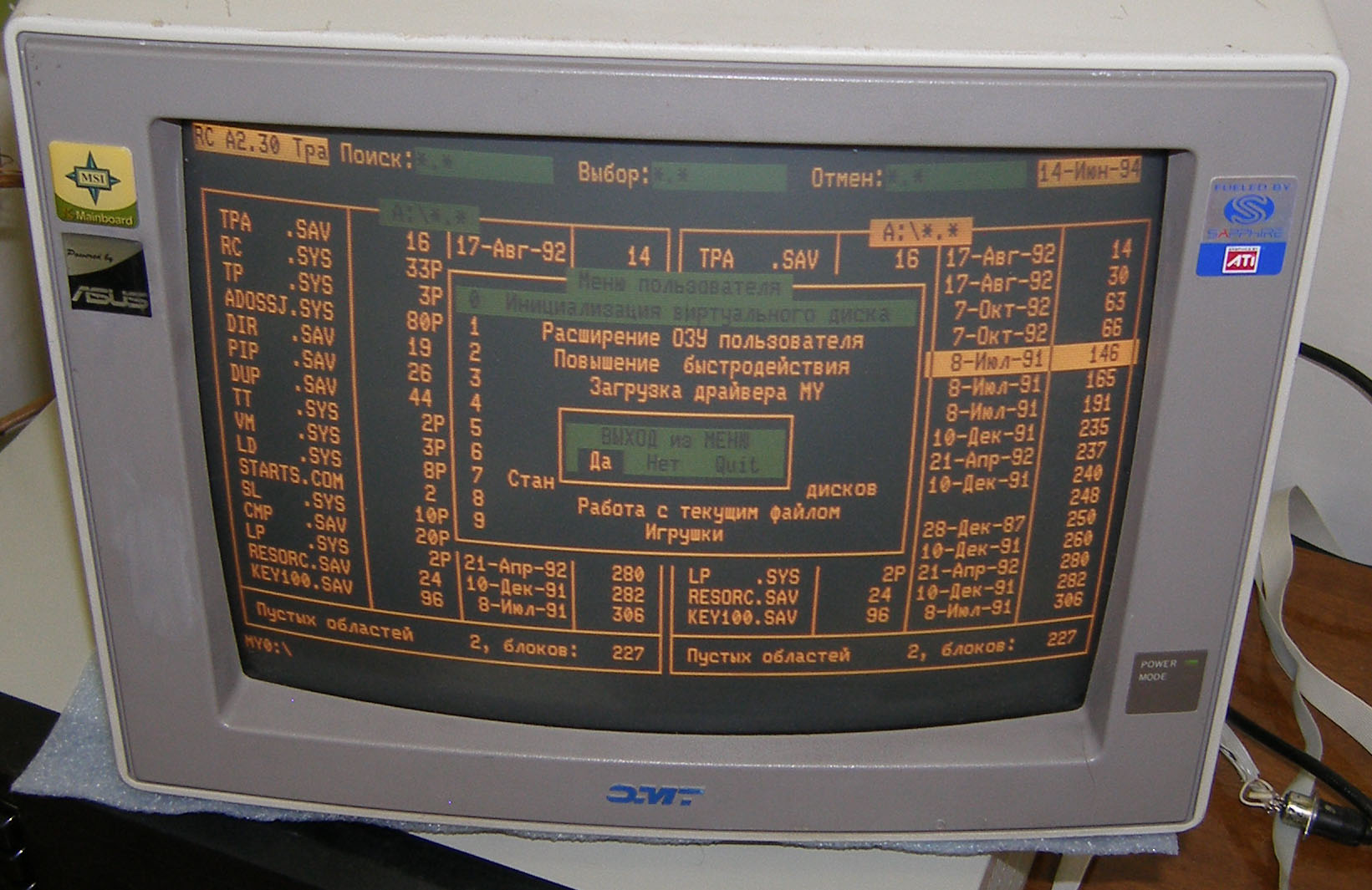

меню

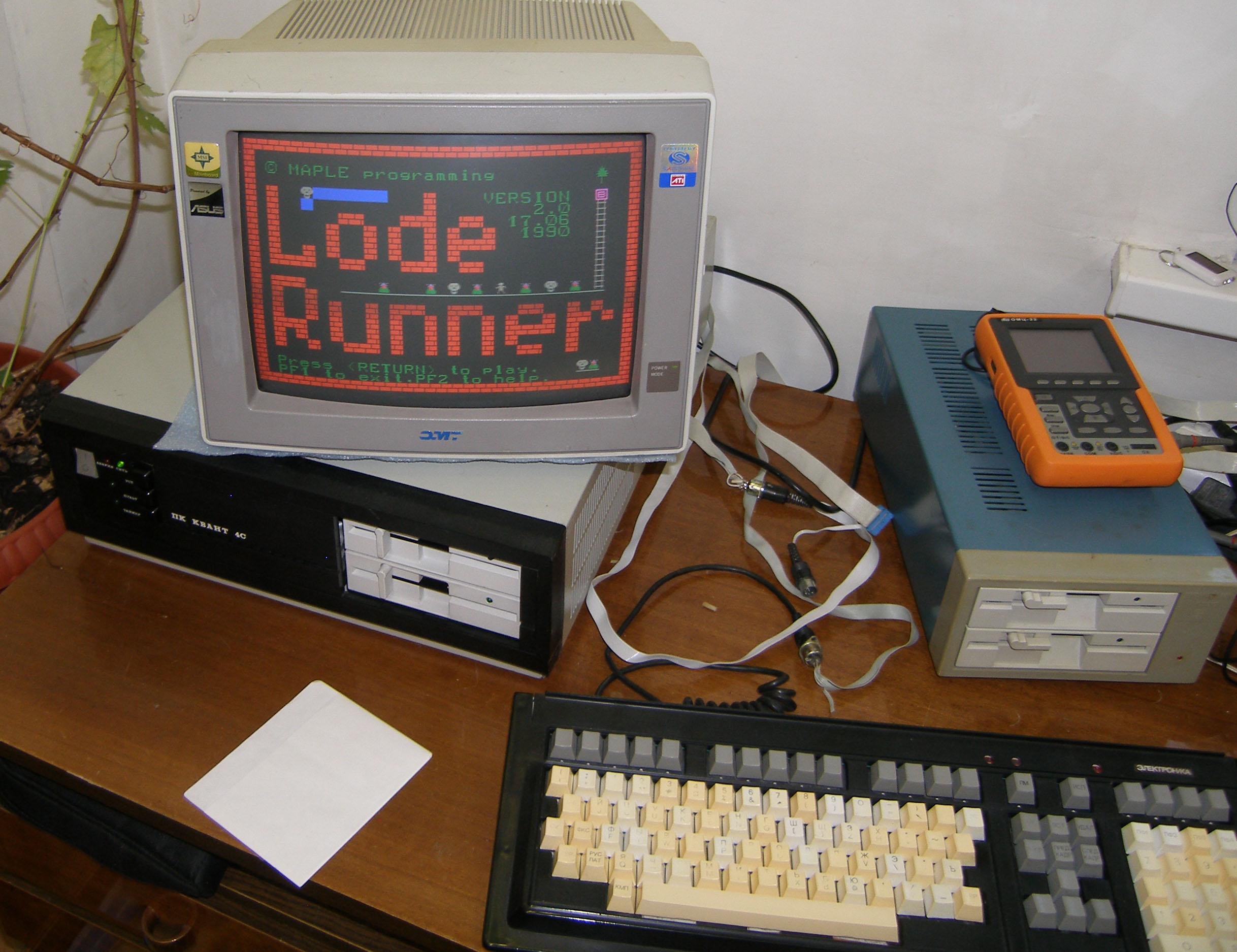

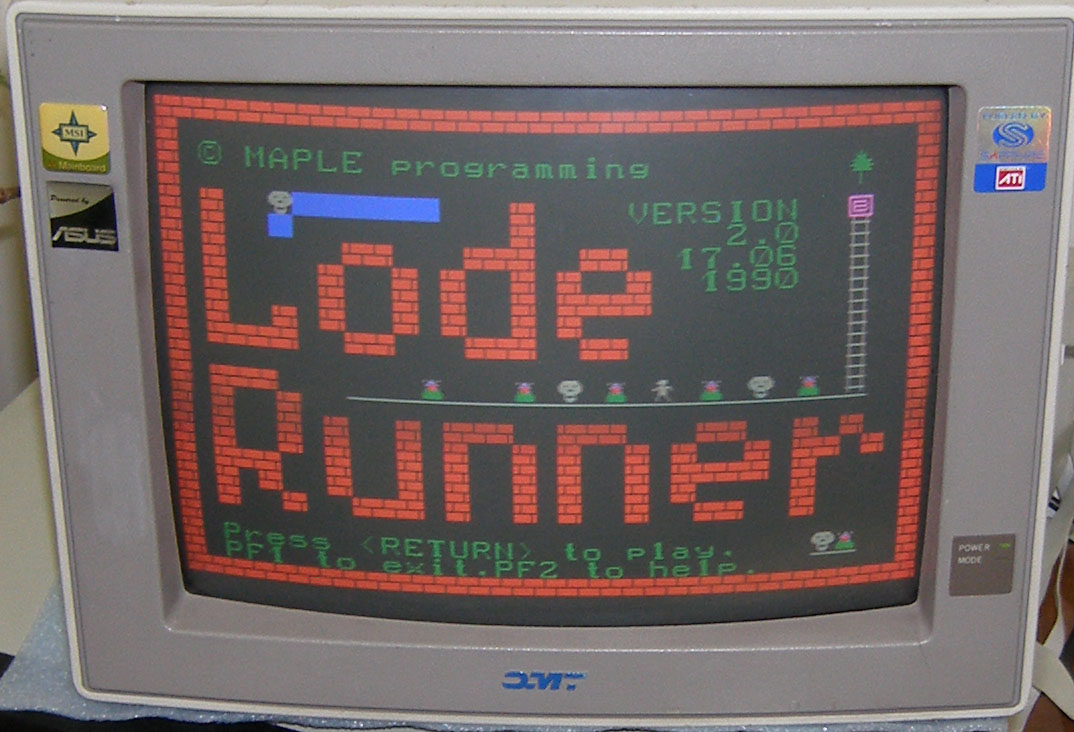

Запускаем LodeRunner

[Anonymous]

Процессорная плата с ВМ3 и 1МБ на борту (РУ7)

- Написал личное сообщение, но оно почему-то пропадает без следа, не попадая в отправленные... Так вот ценна ваша плата наиредчайшей прошивкой пультовой РЕ2-377, которая умеет ползать в пульте по виртуальному режиму остановленного в пульт задания, а не только по физическому пространству как РЕ2-134. Можно ли считать и перевыложить в теме ДВК ПЗУ? Я эту пзу лет 20 уже хочу и ни разу она мне не попадалась - всегда со 134 платы все шли!

[SuperMax]

- Написал личное сообщение, но оно почему-то пропадает без следа, не попадая в отправленные... Так вот ценна ваша плата наиредчайшей прошивкой пультовой РЕ2-377, которая умеет ползать в пульте по виртуальному режиму остановленного в пульт задания, а не только по физическому пространству как РЕ2-134. Можно ли считать и перевыложить в теме ДВК ПЗУ? Я эту пзу лет 20 уже хочу и ни разу она мне не попадалась - всегда со 134 платы все шли!

уточни - ее можно считать не вынимая ?

[Anonymous]

уточни - ее можно считать не вынимая ?

Теоретически можно, т.к. в ней предусмотрен механизм, позволяющий запускать пользовательские расширения пультового режима из оперативной памяти, однако по этой прошивке нет никакой документации, потому как это сделать я пока не знаю. Для изучения ее код и хотелось бы заиметь.
При считывании адресный селектор ее срабатывает в младшем банке. Надо убедиться, что ваш программатор умеет именно РЕ2 читать - что не подается на нее высокое напряжение, как на РР1 и РФ3.

[SuperMax]

Теоретически можно, т.к. в ней предусмотрен механизм, позволяющий запускать пользовательские расширения пультового режима из оперативной памяти, однако по этой прошивке нет никакой документации, потому как это сделать я пока не знаю. Для изучения ее код и хотелось бы заиметь.
При считывании адресный селектор ее срабатывает в младшем банке. Надо убедиться, что ваш программатор умеет именно РЕ2 читать - что не подается на нее высокое напряжение, как на РР1 и РФ3.

ну при считывании там высокого быть не должно
как доберусь - считаю
тк программатор на БК-шке

[SuperMax]

считал

 377.rar ( 4.48 килобайт ) Кол-во скачиваний: 2009

[SuperMax]

эта же ПЗУ но считанная в формате программатора Sterh
стерх тупой и не в курсе что ПЗУ работает в инверсном коде: те тут инверсные данные и адреса

 377.rar ( 4.48 килобайт ) Кол-во скачиваний: 1846
