Расширение памяти Yamaha MSX2 YIS805 до 256КБ

фото материнки


место под расширение памяти




находим на плате перемычку J305 и переворачиваем ее в другую сторону,чтобы 13 нога IC 314 была не на "земле" а на сигнале ма 17.

добавляем 4 микросхемы памяти,не забыв впаять кондюки на развязку по питанию от 0.033mF до 0.1mF (можно посмотреть на номинал соседних стоящих на "фирменной" памяти С424).


Далее замыкаем перемыку J306.

Все .должно быть 256к

Внимание!!!!!!!!!!!!!!!!!
На заставке при всплывании MSX 128 на 256 не поменяется.

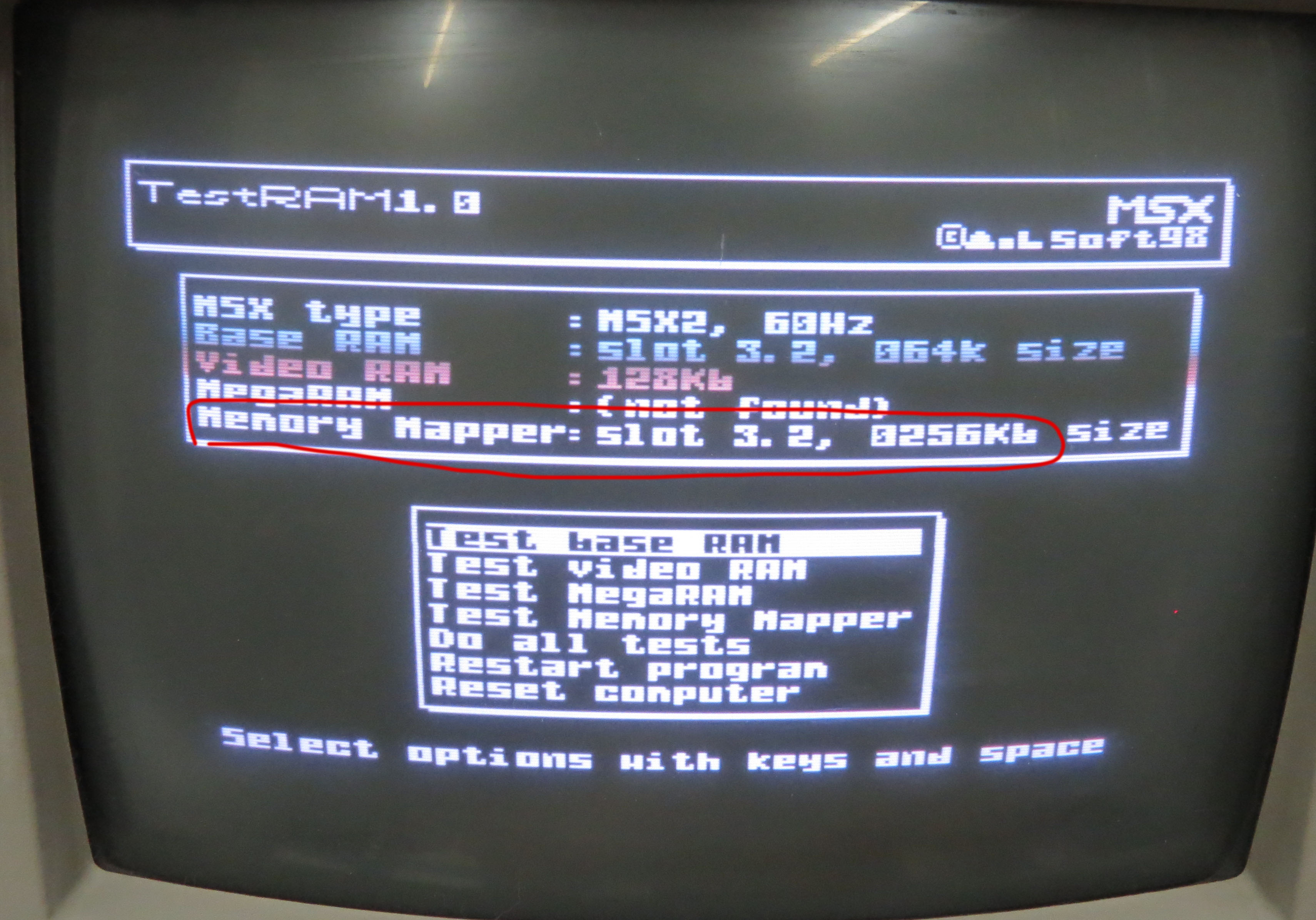

Проверяйте или загрузкой игр расчитанных на 256к, или прогами тестирующие память

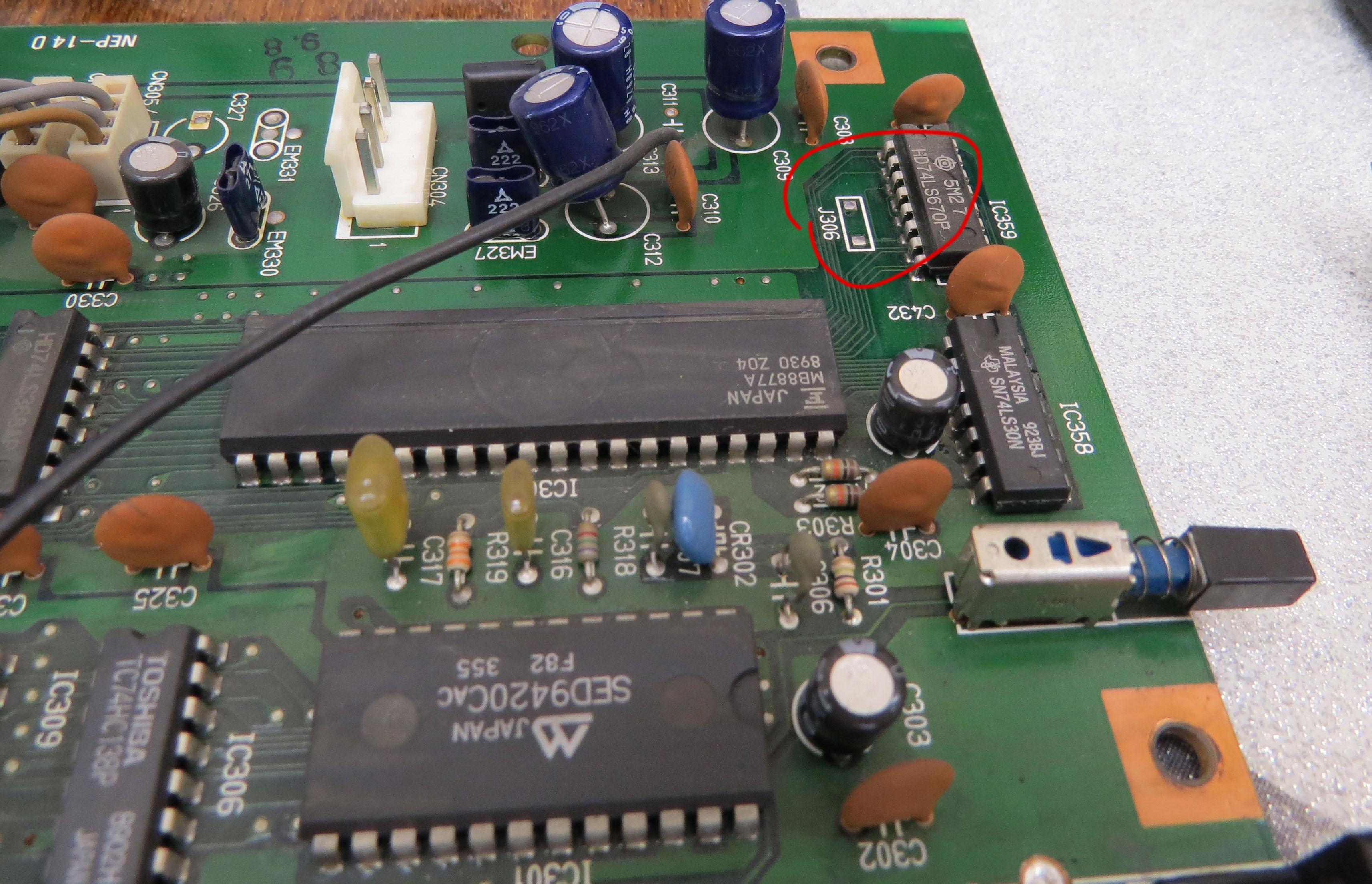

Местонахождение перемычек [состояние до модификации]

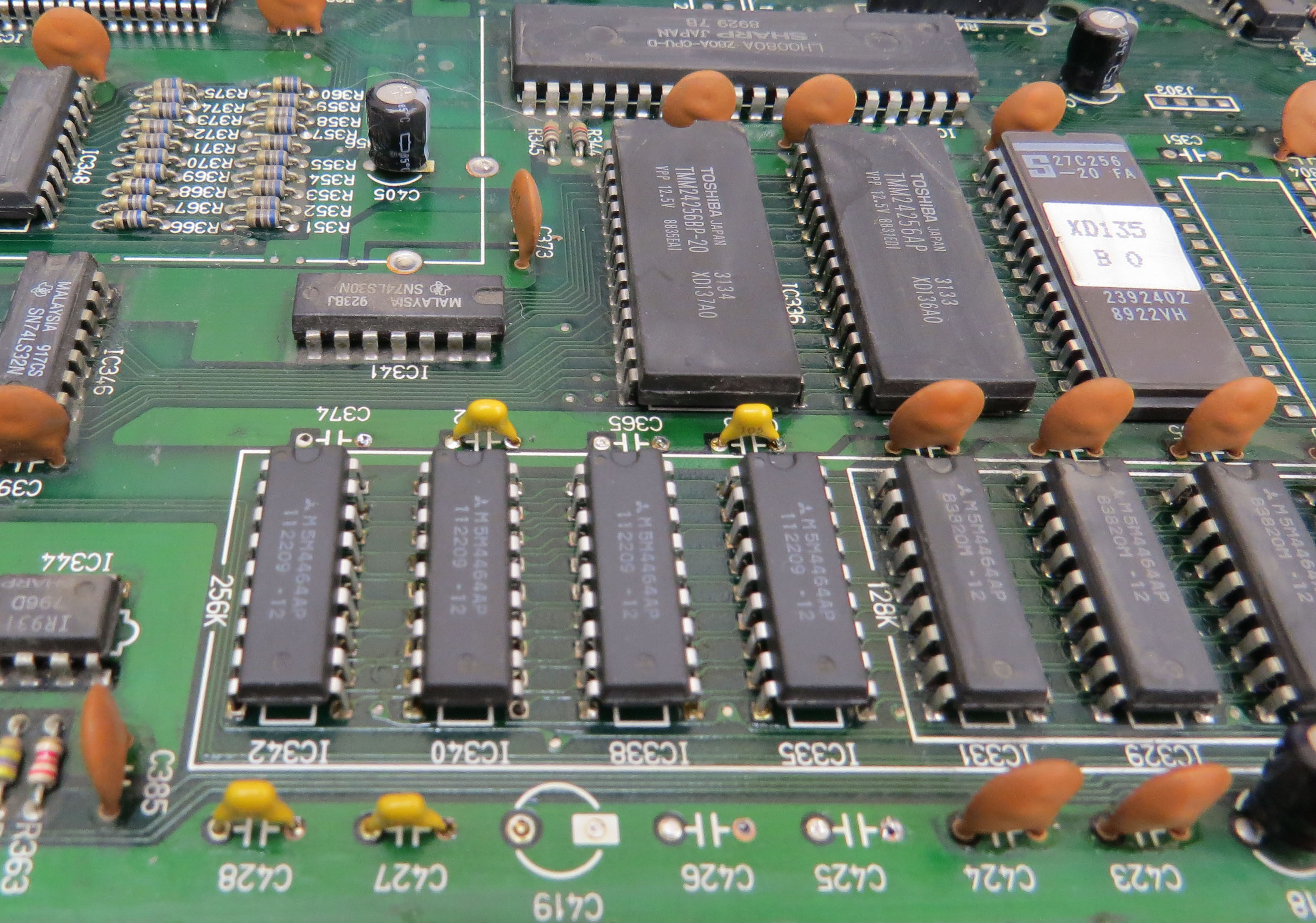

запаянная память
