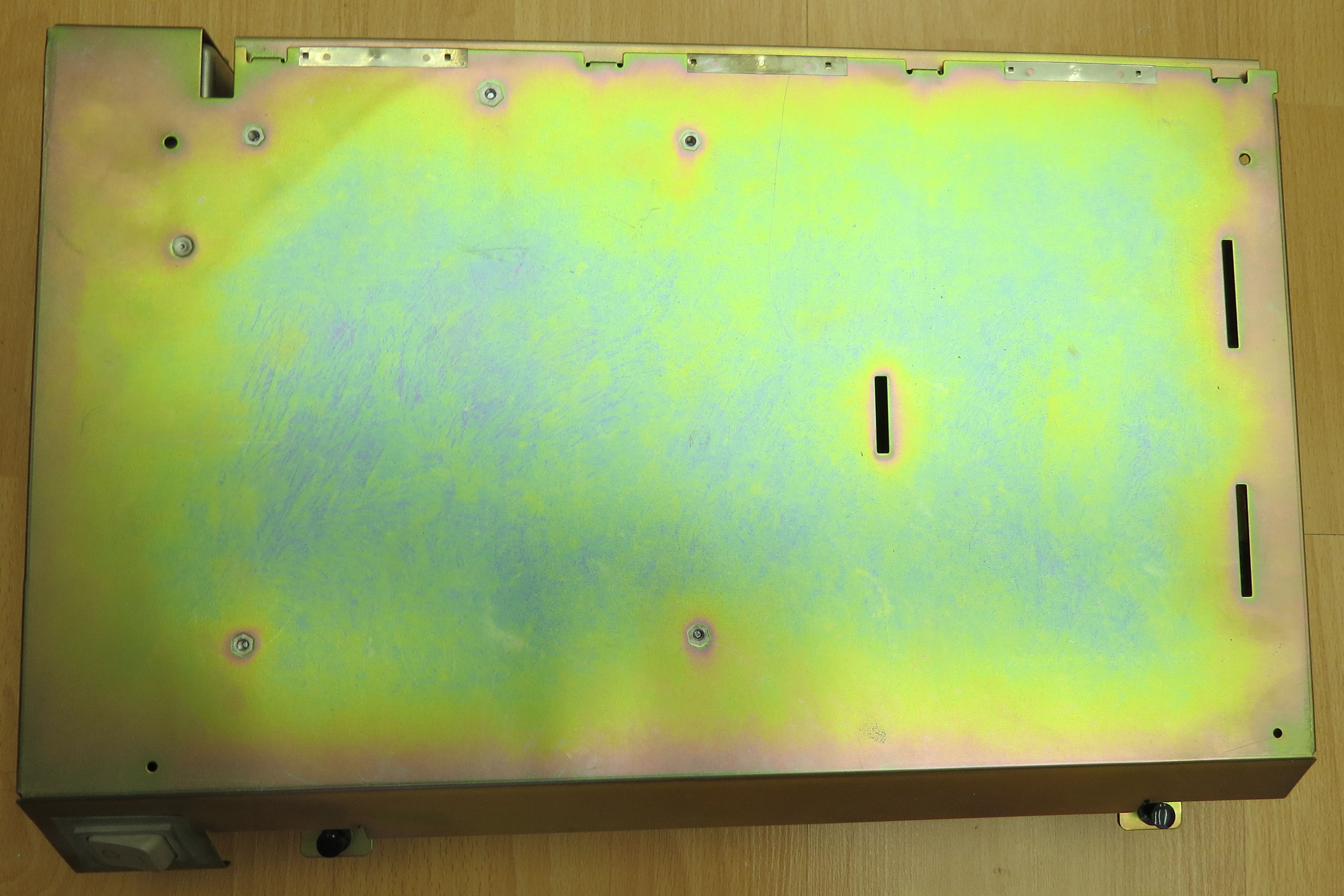

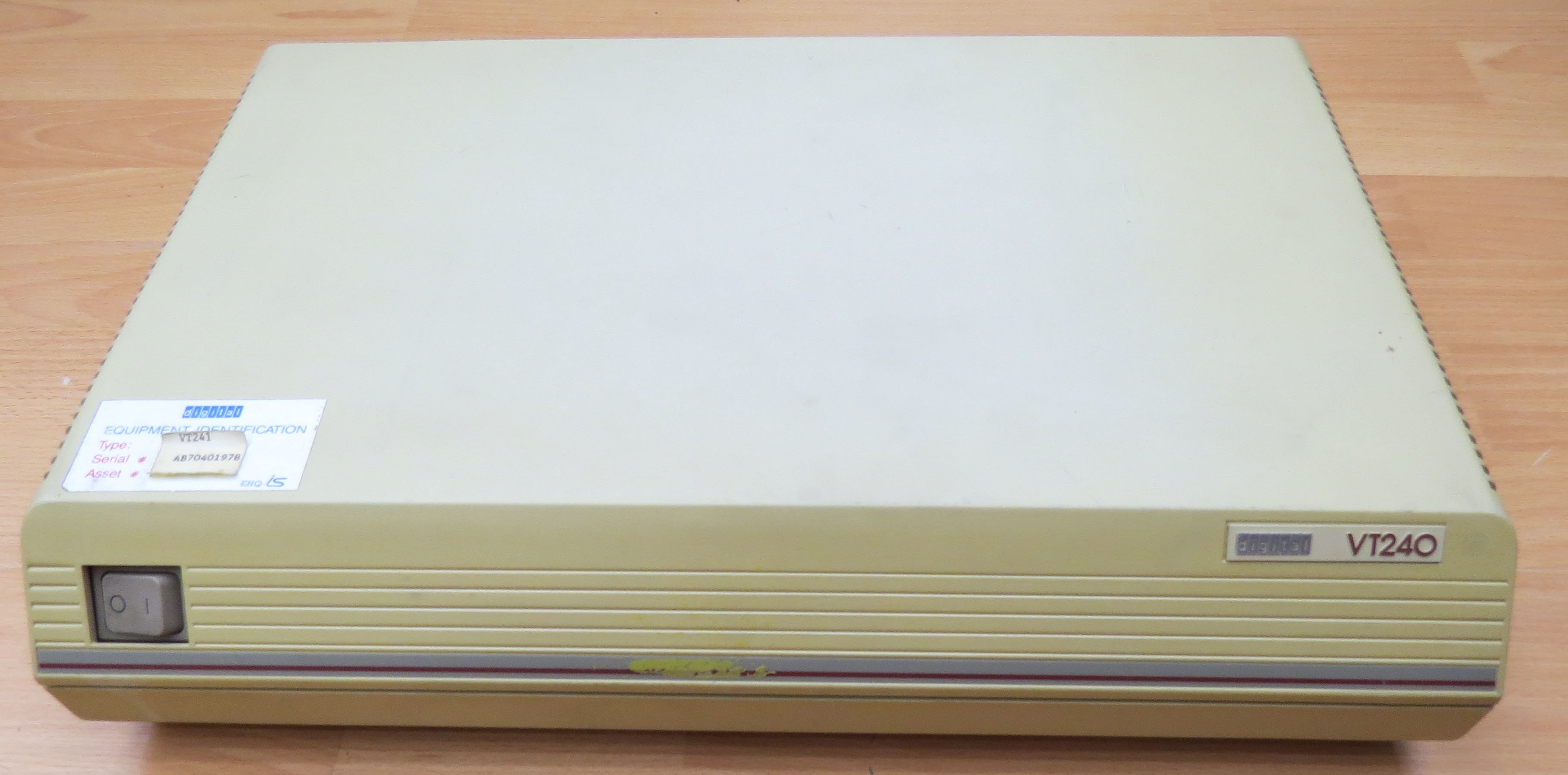

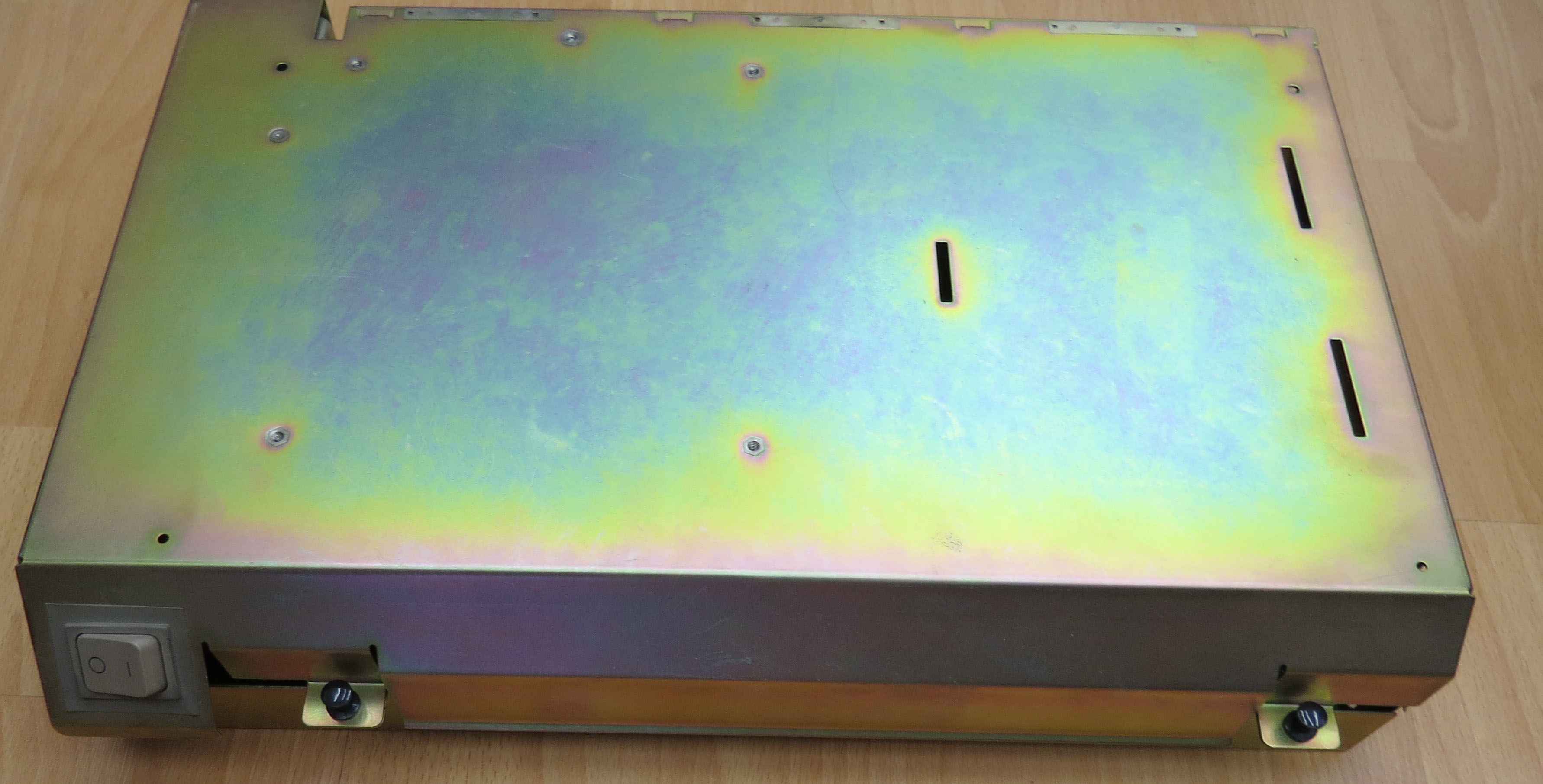

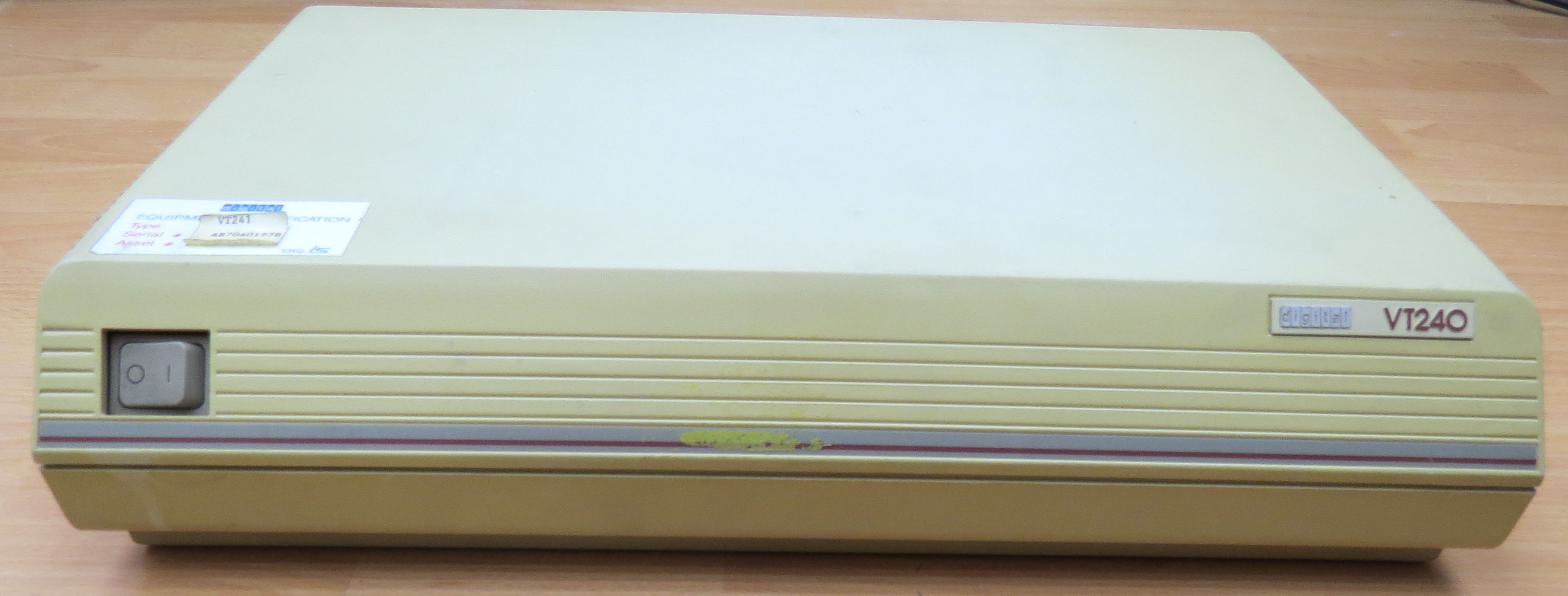

Внешний вид

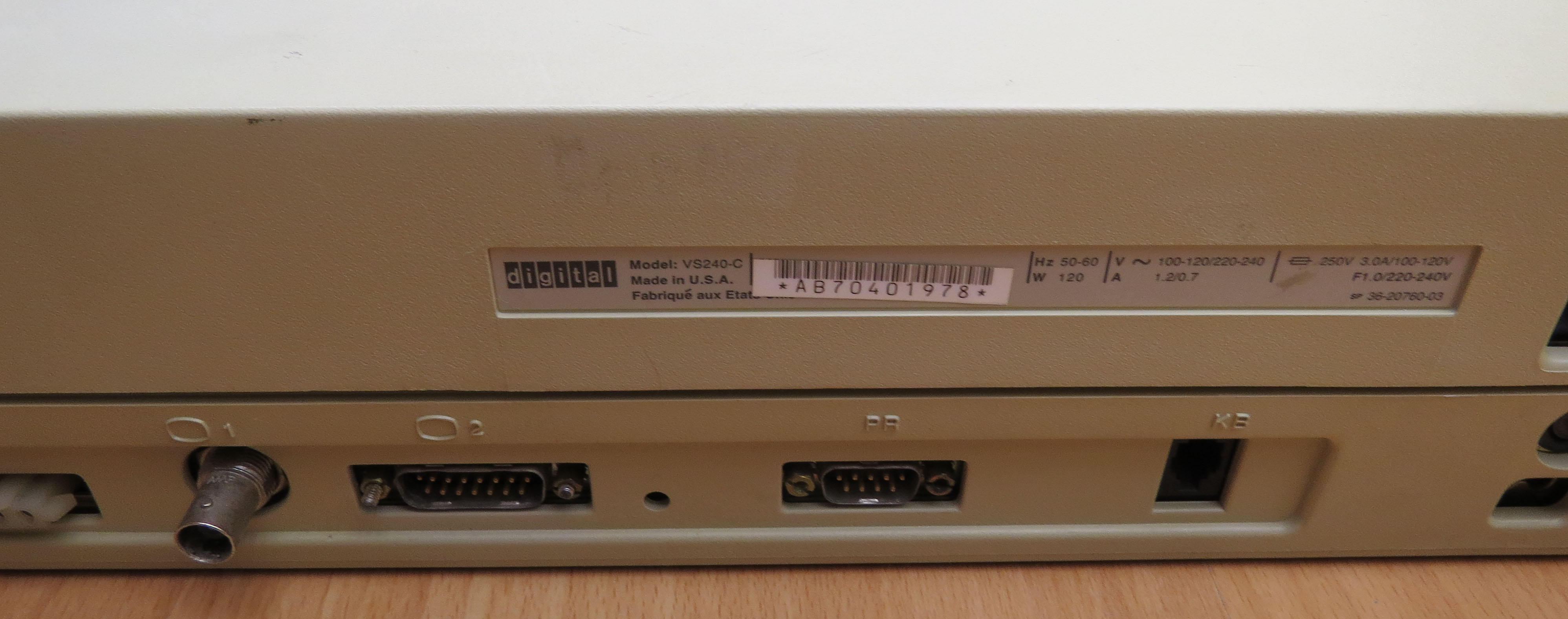

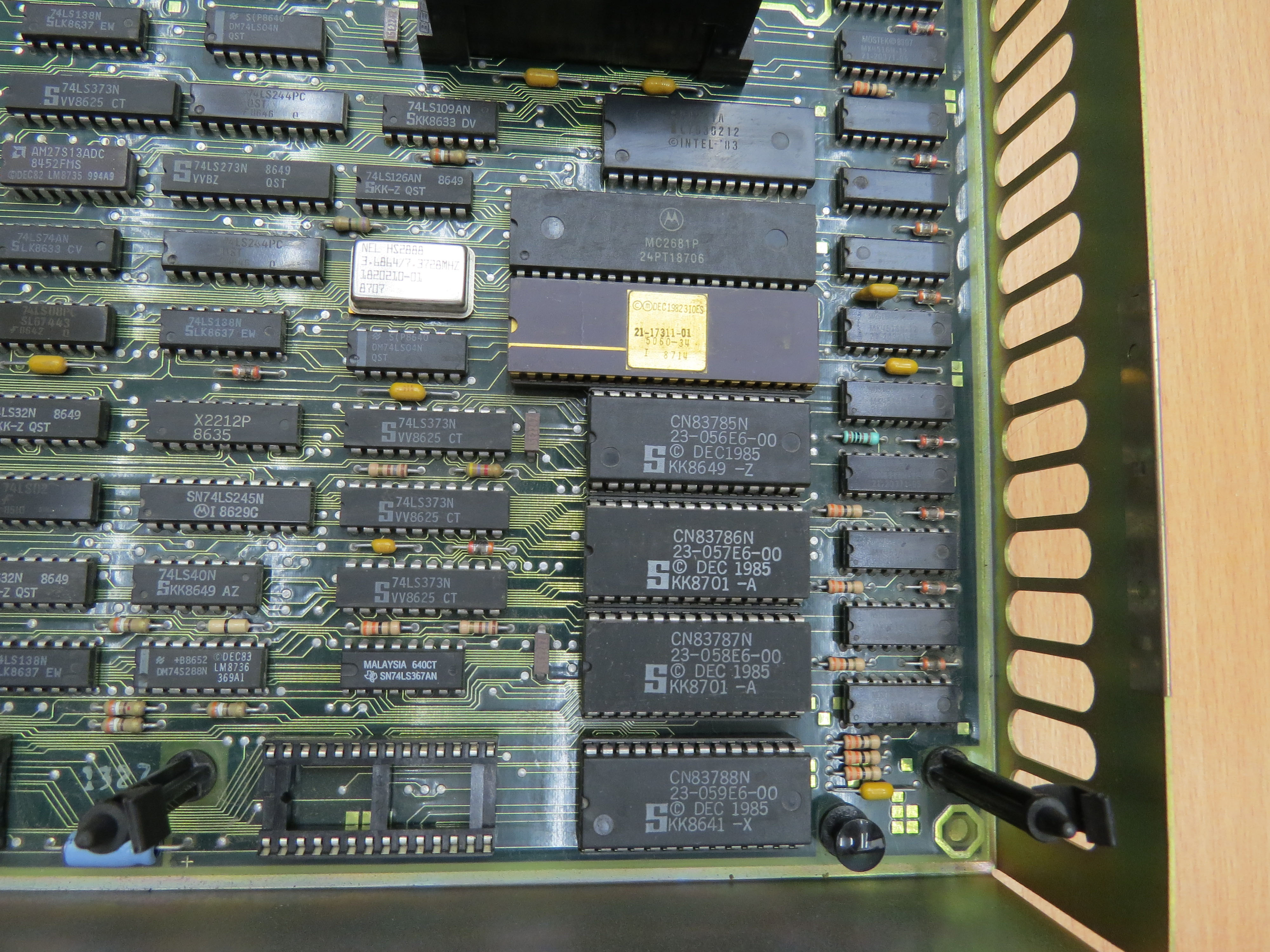

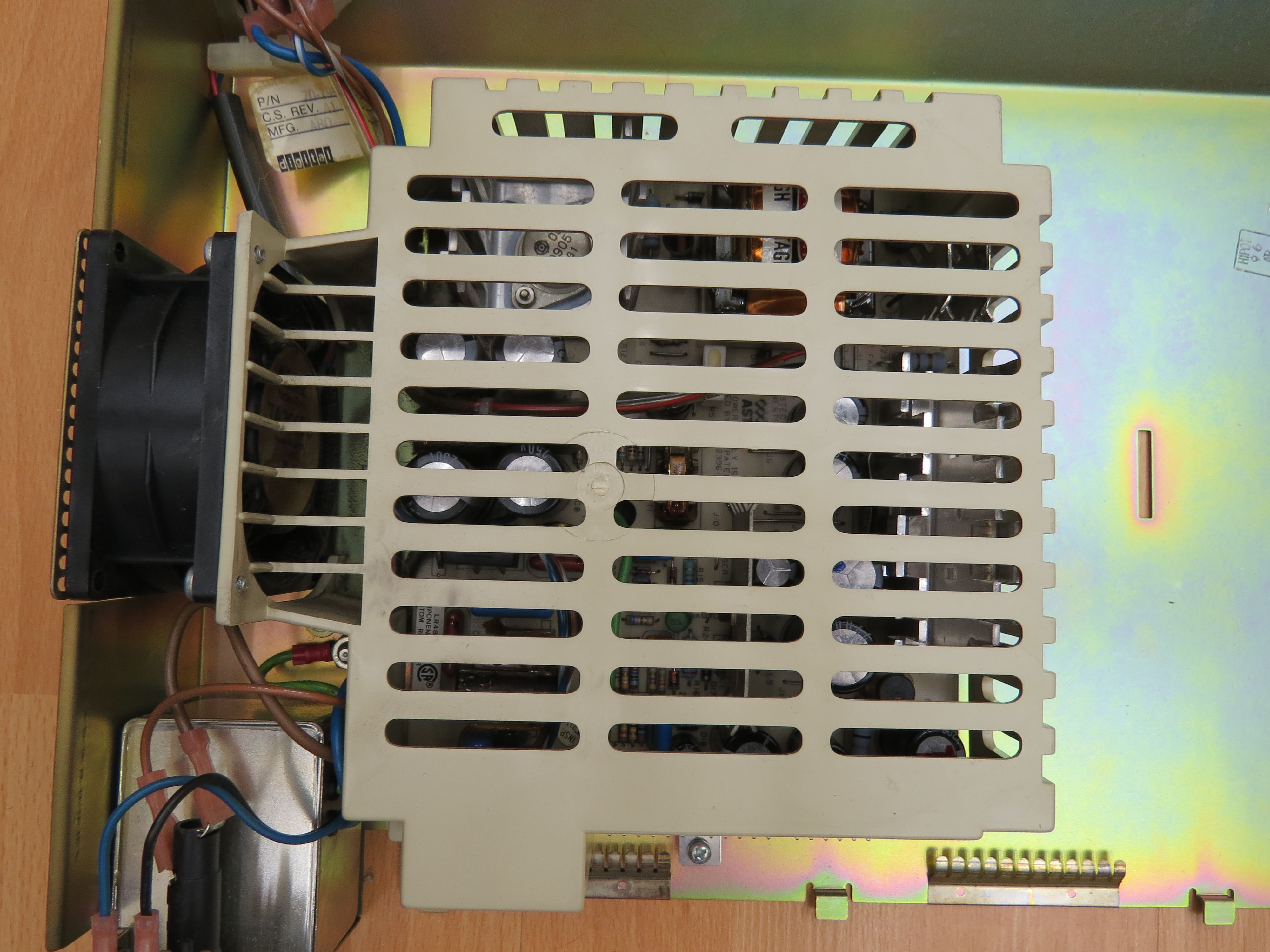

морда   попа     Внутренности      БП    В работе  -------------------- Живы будем - Не помрем !
|
   |

|
  |
Ответов(1 - 4)
| SuperMax |
1.5.2015, 21:14
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 365 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Документация
EK-VT240-RM-002_VT240_Programmer_Reference_Manual_Oct84
EK_VT240_RM_002_VT240_Programmer_Reference_Manual_Oct84.pdf ( 13.9 мегабайт )
Кол-во скачиваний: 1806EK-VT240-TM-001_VT240_Technical_Manual_Aug84
EK_VT240_TM_001_VT240_Technical_Manual_Aug84.pdf ( 7.27 мегабайт )
Кол-во скачиваний: 2257MP-01807-01_VT240_Field_Maintenance_Print_Set_19Oct1983
MP_01807_01_VT240_Field_Maintenance_Print_Set_19Oct1983.pdf ( 19.3 мегабайт )
Кол-во скачиваний: 1898ek-vt240-ps-002_Pocket_Service_Guide.pdf
ek_vt240_ps_002_Pocket_Service_Guide.pdf ( 2.4 мегабайт )
Кол-во скачиваний: 2375
EK_VT240_PS_001.pdf ( 29.05 мегабайт )
Кол-во скачиваний: 1409VT240_Schematic_Jun83
VT240_Schematic_Jun83.pdf ( 4.4 мегабайт )
Кол-во скачиваний: 1875-------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
1.5.2015, 21:18
Сообщение
#3
|
|
Администратор Группа: Root Admin Сообщений: 6 365 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Распайки / pinout

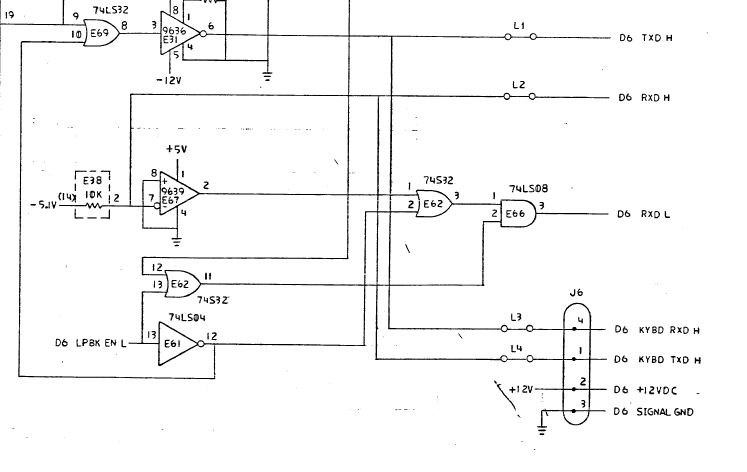

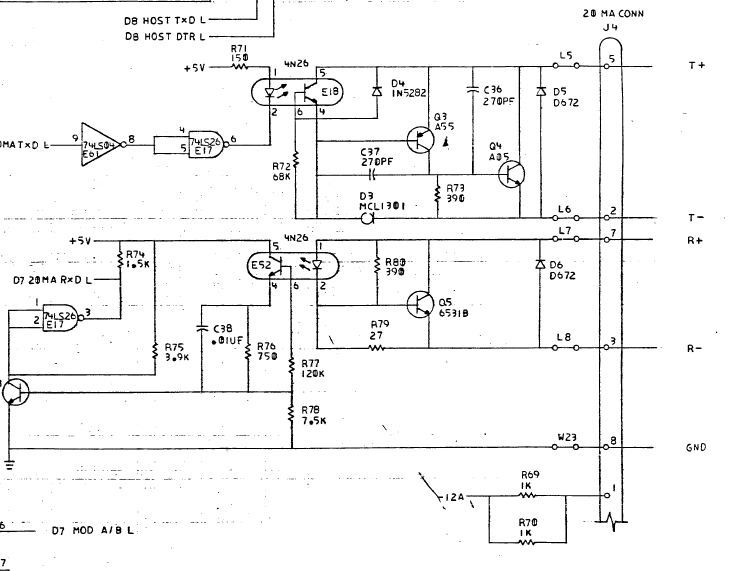

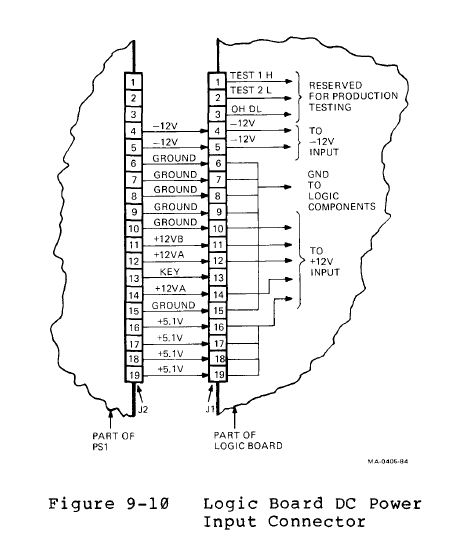

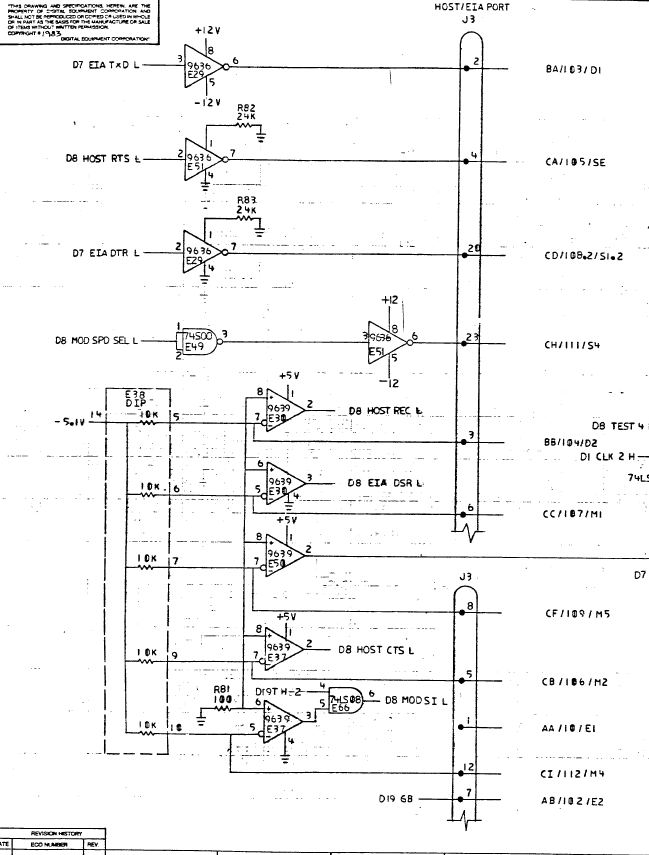

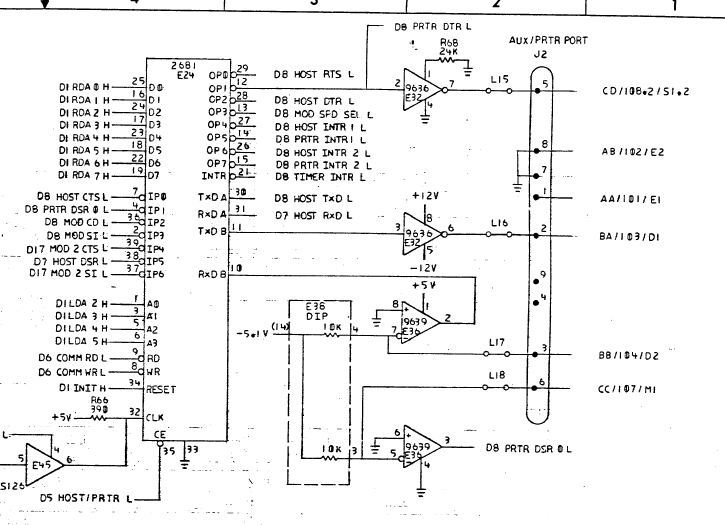

Блок питания  Клавиатура  Монитор  Принтер  20ма порт  Последовательный порт для подключения  -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
1.5.2015, 21:27
Сообщение
#4
|
|
Администратор Группа: Root Admin Сообщений: 6 365 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

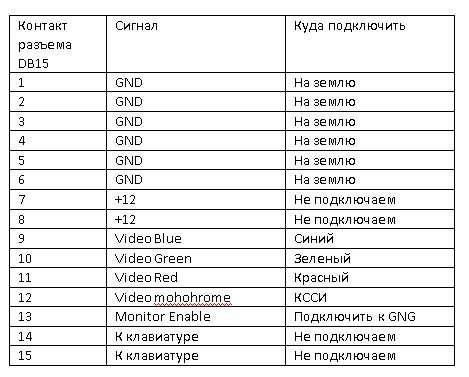

Подключение видеомонитора к терминалу VT240
 Важно! контакт 13 надо посадить на землю иначе получим ошибку "VT240 Monitor Error - 9" -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
1.5.2015, 22:16
Сообщение
#5
|
|
Администратор Группа: Root Admin Сообщений: 6 365 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

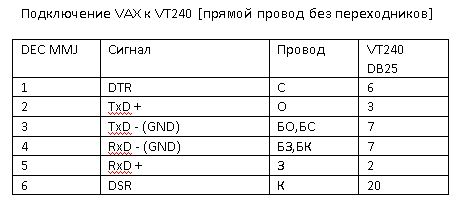

Подключение терминала VT240 к VAX (DEC MMJ)

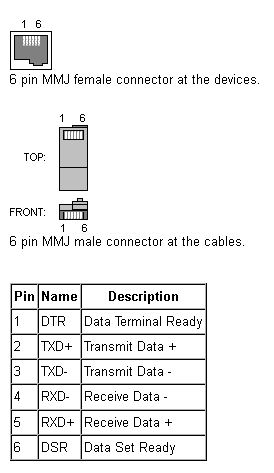

 внимание! это схема прямого провода от VAXа до терминала распайка DEC MMJ  -------------------- Живы будем - Не помрем !
|
|
|
|
|
