Контроллеры ДВК
КСД и КСМКонтроллер символьного монитора (КСМ) и Контроллер символьного дисплея (КСД) (МС 2711) отвечают за вывод на экран алфавитно-цифровой информации. Функционально повторяют возможности терминала 15ИЭ-00-013, отрабатывая подмножество системы команд VT52 и имеют набор символов КОИ-7Н0, КОИ-7Н1, КОИ-7Н0/1. Имеют исполнение в виде платы Q-Bus (МПИ), но потребляют с шины только питание и сигналы начальной установки. Выполнены на основе микропроцессора КР580ВМ80А. К МикроЭВМ подключаются по ИРПС. В качестве внешних устройств к КСМ подключались 12" монитор МС 6105 (аналог DEC VR201) и клавиатура МС 7004 (функциональный аналог DEC LK201).

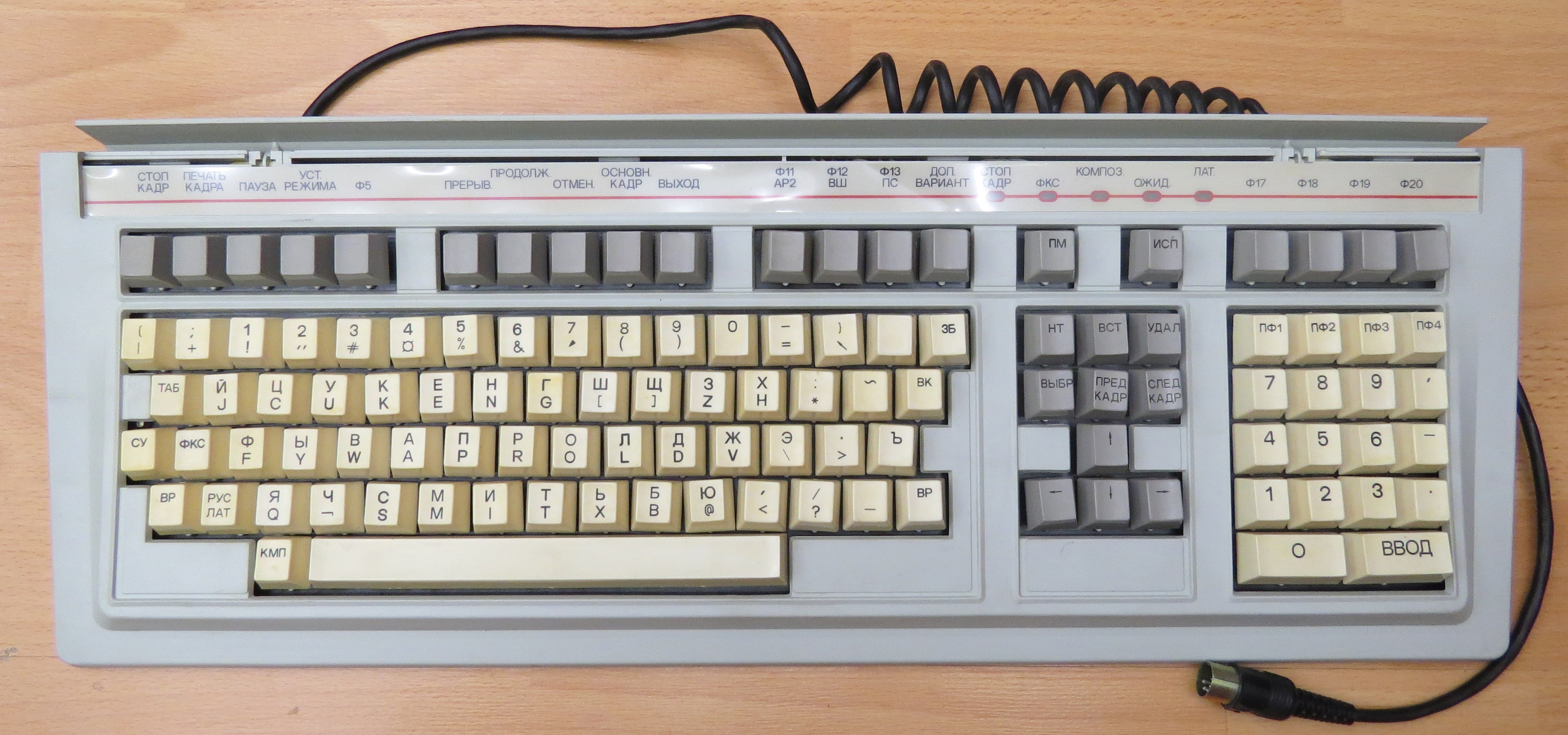

фото МС7004
Нажмите для просмотра прикрепленного файлаКонтроллеры КСМ отличались от КСД тем, что в них реализован блок смешения видеосигнала для платы КГД. Для КСД требовалась отдельная плата смешения. К КСД подсоединялась клавиатура МС 7001.
Документация МС7004фото КСМ
Нажмите для просмотра прикрепленного файлафото КСД
Нажмите для просмотра прикрепленного файлаКГДКонтроллер графического дисплея (КГД) содержит 16 килобайт памяти (К565РУ6), включается как надстройка и позволяет выводить монохромную графику 400х286 точек. Совместно с контроллерами КСМ или КСД это позволяло отображать текстовую и графическую информацию. Коммутация и смешивание видеосигналов осуществляется на плате КГД, и программно можно выбрать, показывать ли только текстовый, только графический или оба экрана.
Для платы КГД написаны множество графических программ: игры, графические редакторы, обучающие программы. Существуют версии языков Бейсик и Фокал с поддержкой КГД. Также существует драйвер электронного диска DE.SYS, позволяющий использовать память КГД как дисковое устройство. Несмотря на небольшую ёмкость, это позволяет радикально ускорить работу из-за уменьшения числа обращений к дисководам. Энтузиасты устанавливали на плату КГД микросхемы К565РУ5 вместо РУ6, что не мешало работе графического адаптера, но увеличивало ёмкость электронного диска в 4 раза, до 64К.

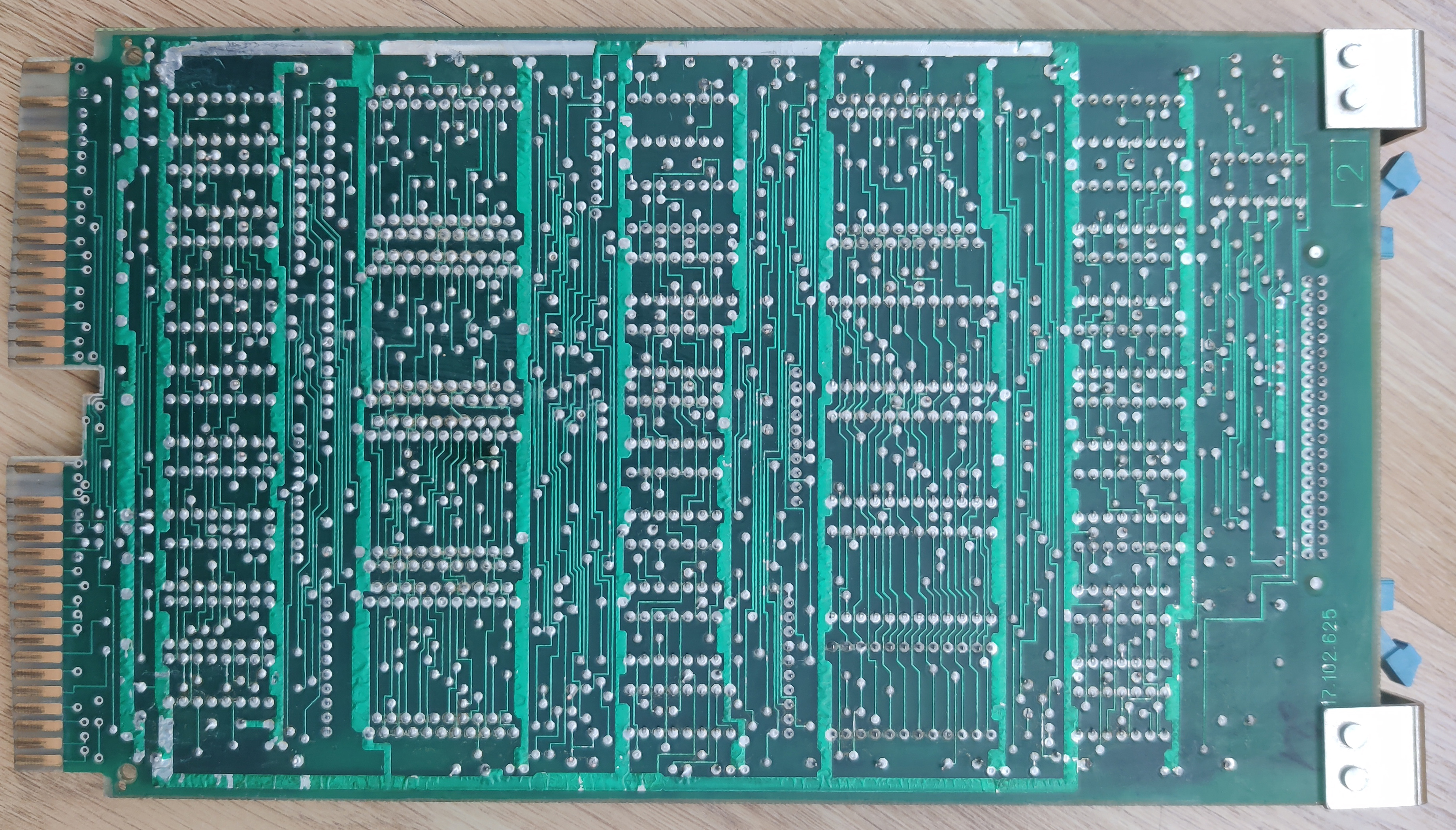

фото КГД
Нажмите для просмотра прикрепленного файлаКНГМДКонтроллер накопителя на гибком магнитном диске (КНГМД), имеет подорожечную структуру записи и подключается в системе как устройство MX:. Первоначальный драйвер MX: обладает довольно низкой надежностью, вскоре Потемкин М. И. и Бронштейн Р. А. создали новый драйвер, который быстро вытеснил <официальный>. Контроллер реализует простую фазовую модуляцию (FM) в связи с этим емкость диска в 2 раза меньше чем при записи MFM.
фото КНГМД MX
Нажмите для просмотра прикрепленного файлаКНГМД2Контроллер накопителя на гибком магнитном диске (КНГМД) на базе КР1818ВГ93 и К1816ВЕ751 (i8751 с УФ стиранием, <Кочан>), ФАПЧ <Оптима>, аналогичного используемого в ЭВМ <Электроника 85>.

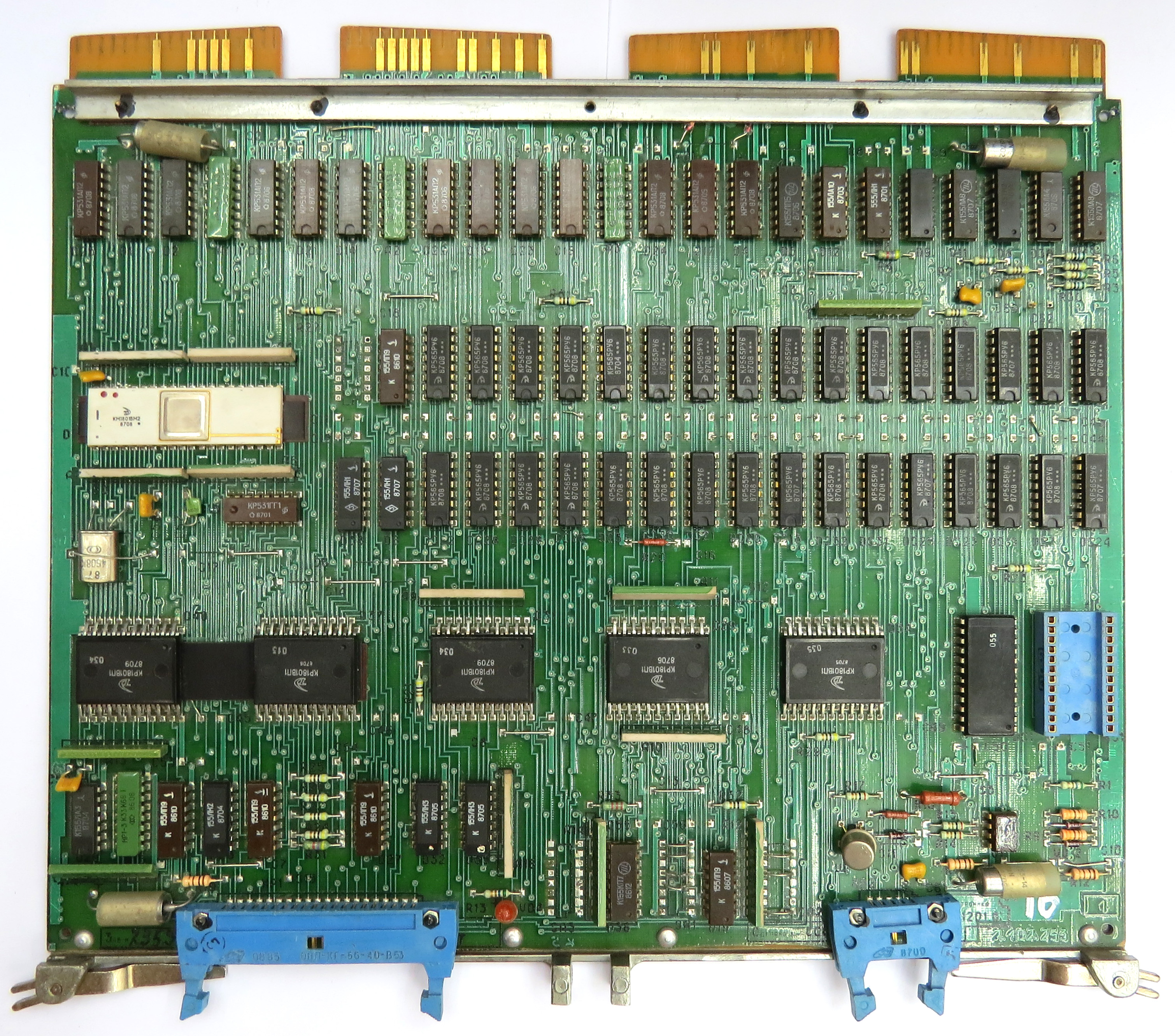

КМДКонтроллер мини-диска (КМД) <Электроника НГМД-6022> или <НГМД-6121> с посекторной записью (MY:). Выполнен на основе микропроцессора КР1801ВМ1, ПЗУ К1801РЕ1, ОЗУ К1809РУ1, интерфейс связи с МПИ КР1801ВП1-095 и КР1801ВП1-096 и микросхемы управления дисководом КР1801ВП1-097 (позднее КР1801ВП1-128).
отличается отличным быстродействием, а также качеством чтения/записи. Емкость диска при 80 дорожках и 2х сторонах - 800КБ. Возможно форматирование до 84ого трека с соответствующим увеличением емкости.
было 3 версии контроллера, отличия в прошивке и реализации ОЗУ
091
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаеще один контроллер
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла092
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла255
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаеще одна плата

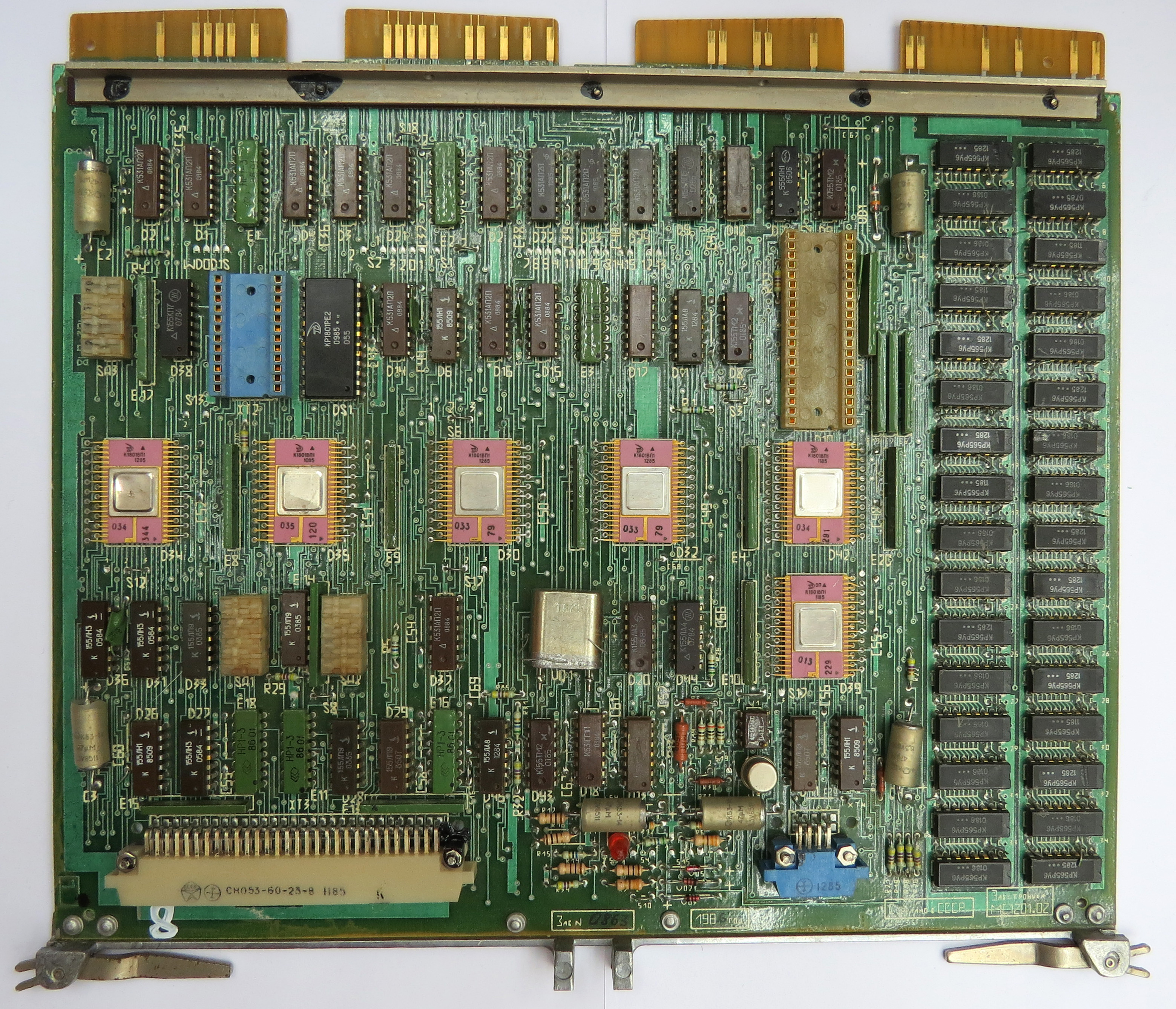

Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаКЦГДКонтроллер цветного графического дисплея (КЦГД) (МС 2725) представляет собой плату расширения со своим процессором (КР1801ВМ2) и оперативной памятью на 128 КБ (16 микросхем К565РУ5). Контроллер обеспечивает разрешения:
прогрессивная развертка (60 Гц):
800х240, 2 бита (4 цвета)
400х240, 4 бита (16 цветов из палитры 64 цвета)
чересстрочная развертка (30 Гц):
800х480, 2 бита (4 цвета)
400х480, 4 бита (16 цветов из палитры 64 цвета)
КЦГД технически является полноценным компьютером и имеет возможность загружать и исполнять программы в памяти. Однако из-за чисто программной отрисовки символов на экране и из-за циклов работы видеоконтроллера, перемежающихся с обращениями процессора к памяти, имеет существенно более низкое быстродействие, нежели старый КСМ. Специально переписанная с нуля программа RX (автор Александр Белиц) обогнала по быстродействию оригинальную ПЗУ версию в 2-3 раза. Поддерживаемые протоколы обмена - VT-100 и VT-52.
фото КЦГД с 181й ПЗУ

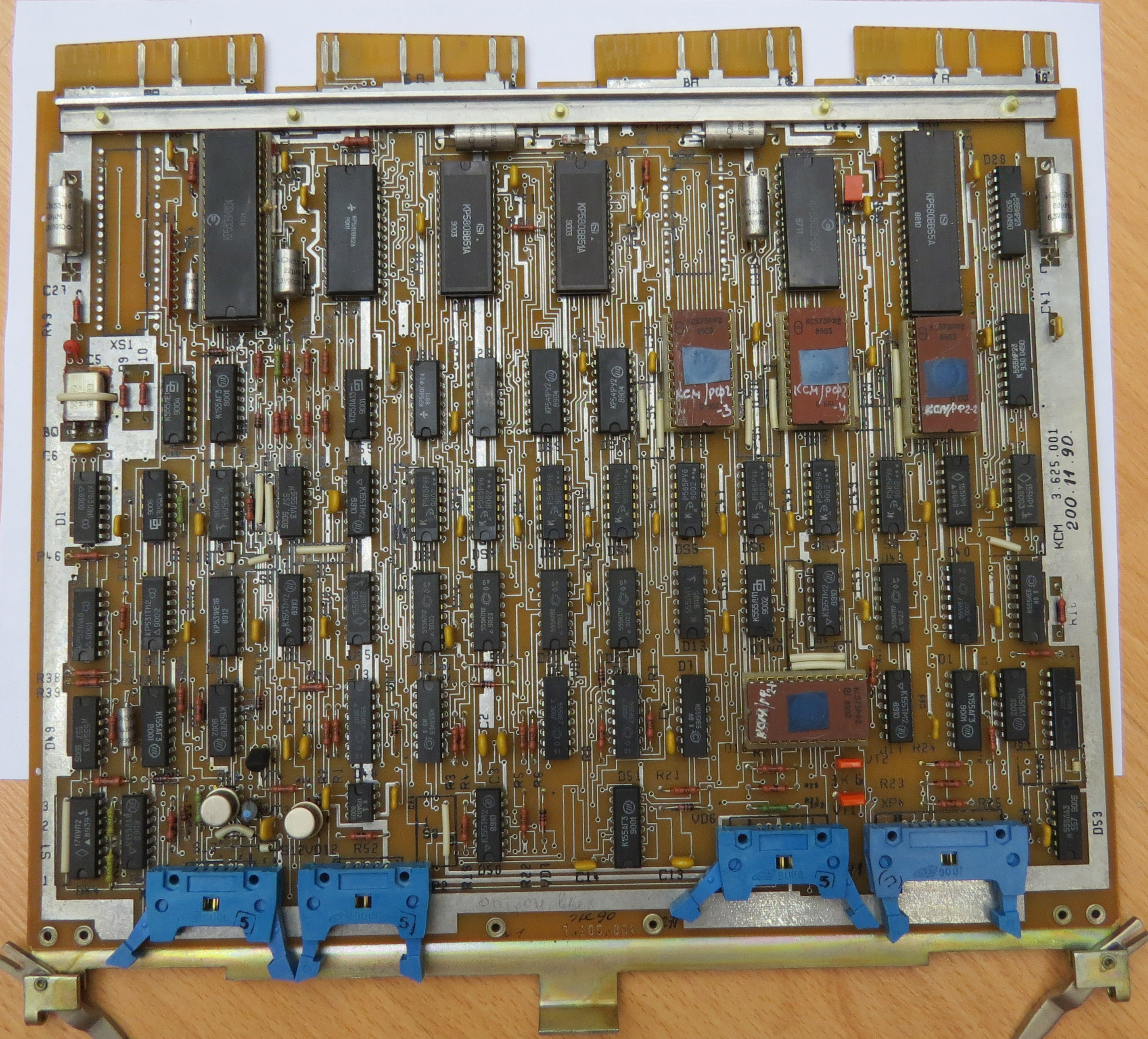

Нажмите для просмотра прикрепленного файлаКТлККонтроллер последовательного (телеграфного) канала КТЛК-4 (МС 4622) или КТЛК-6 применяется для организации сети класса в составе КУВТ-86. Выполнен на микросхемах КР1801ВП1-034 (селектор адреса), КР1801ВП1-055 (буфер) и КР1801ВП1-065 (контроллер последовательного порта) 4 или 6 штук, по одной в каждом канале.
фото КТЛК

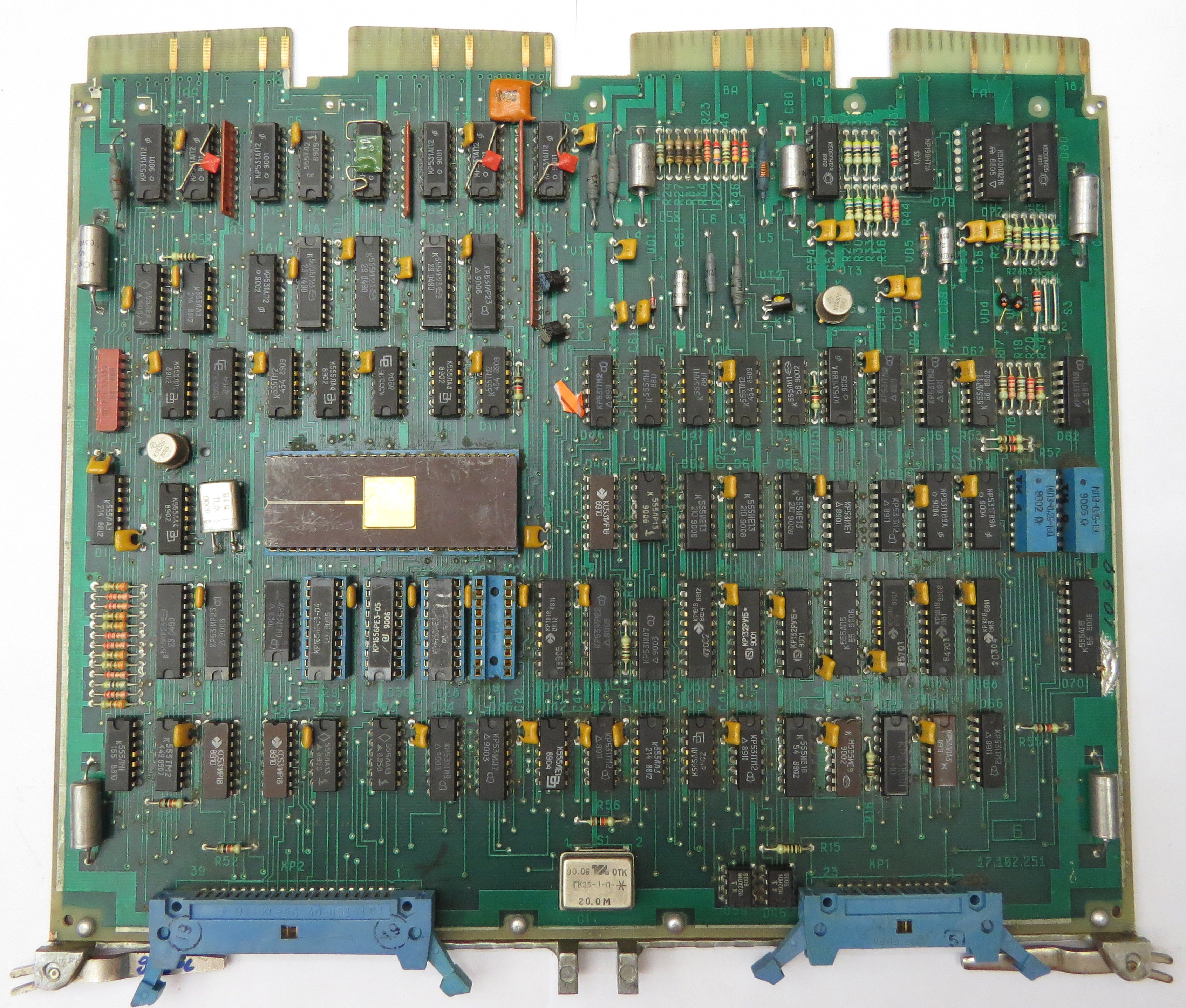

Нажмите для просмотра прикрепленного файлаКНЖМДКонтроллер накопителя на жестком магнитном диске. Позволяет подключать накопители 5, 10 и 20Мб по стандарту MFM. Выполнен в виде полной платы МПИ (Q-Bus). Имеет собственный микроконтроллер КМ1818ВМ01 (аналог Scientific Microsystems/Signetics 8X300), микропрограмма записана в 3-х ПЗУ К1656РЕ3 (аналог Am79S29 или N82S147) с номерами прошивок #01 #02 #03 или #04, #05 и #06.
Тракт MFM построен с использованием микросхем серии К1818 (аналог WD1100: К1818ВВ1-WD1100-01; К1818ВИ3-WD1100-03 К1818ВФ4-WD1100-04; К1818ВВ5-WD1100-05). В операционной системе RT-11 обслуживается драйвером DW.
документация по 8X300фото КНЖМД
самая первая версия - еще с импортным процессором

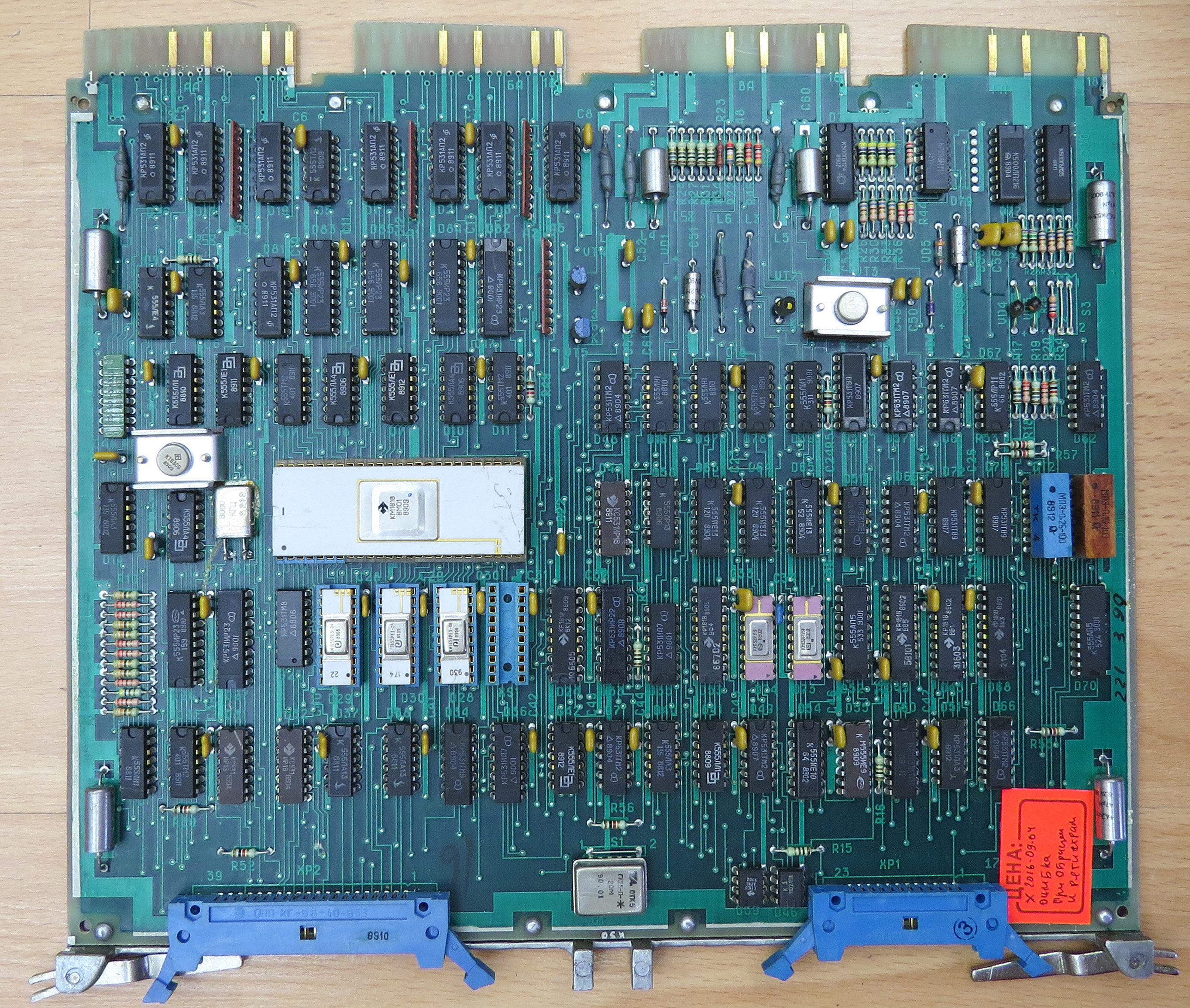

Нажмите для просмотра прикрепленного файлапервое исполнение
Нажмите для просмотра прикрепленного файлавторое исполнение
Нажмите для просмотра прикрепленного файлаявное отличие в количестве КТ630
Функционально аналогичный контроллер применяется в ЭВМ
Электроника 85 - фото НМД2Клавиатура Клавиша РУС/ЛАТ-обозначает переключение языка и имеет код 16/17(8-й), но код управляющих символов определяется сложением двух чисел как в кои-7 так и кои-8 и ASCII соответственно.
символы 00-37 не имеют графического представления. Ввод такого символа с клавиатуры осуществляется совместно с клавишей CTRL + символа с значением на 100 больше, например 8-е символы DC3 (код 23) = CTRL+S (код 123); РУС (SO, код 16) = CTRL+N/ЛАТ (S1, код17) = CTRL+ O ;коды с 14 по 33 переключаются на верхнем регистре.
Клавиши ВР/НР переключают верхний/нижний (код36)RS/US(код37) регистр с прописными и строчными буквами, правда строчные только в КОИ-8 и операционные системы и программы на коде КОИ-7 строчные буквы не выводят (в вики коды KOI приводятся в 16-ричном представлении). Тем самым приведённые там коды ASCII (верхняя таблица) при переводе из 16-ричного в 8-чное счисление полностью соответствуют КОИ-7 а расширением таблицы KOI-8R является код КОИ-8 (для компактного представления чисел в двоичных разрядах они объединяются, образуя байт-единицу 28=256 различных значений.
