SuperMax
22.11.2014, 17:34

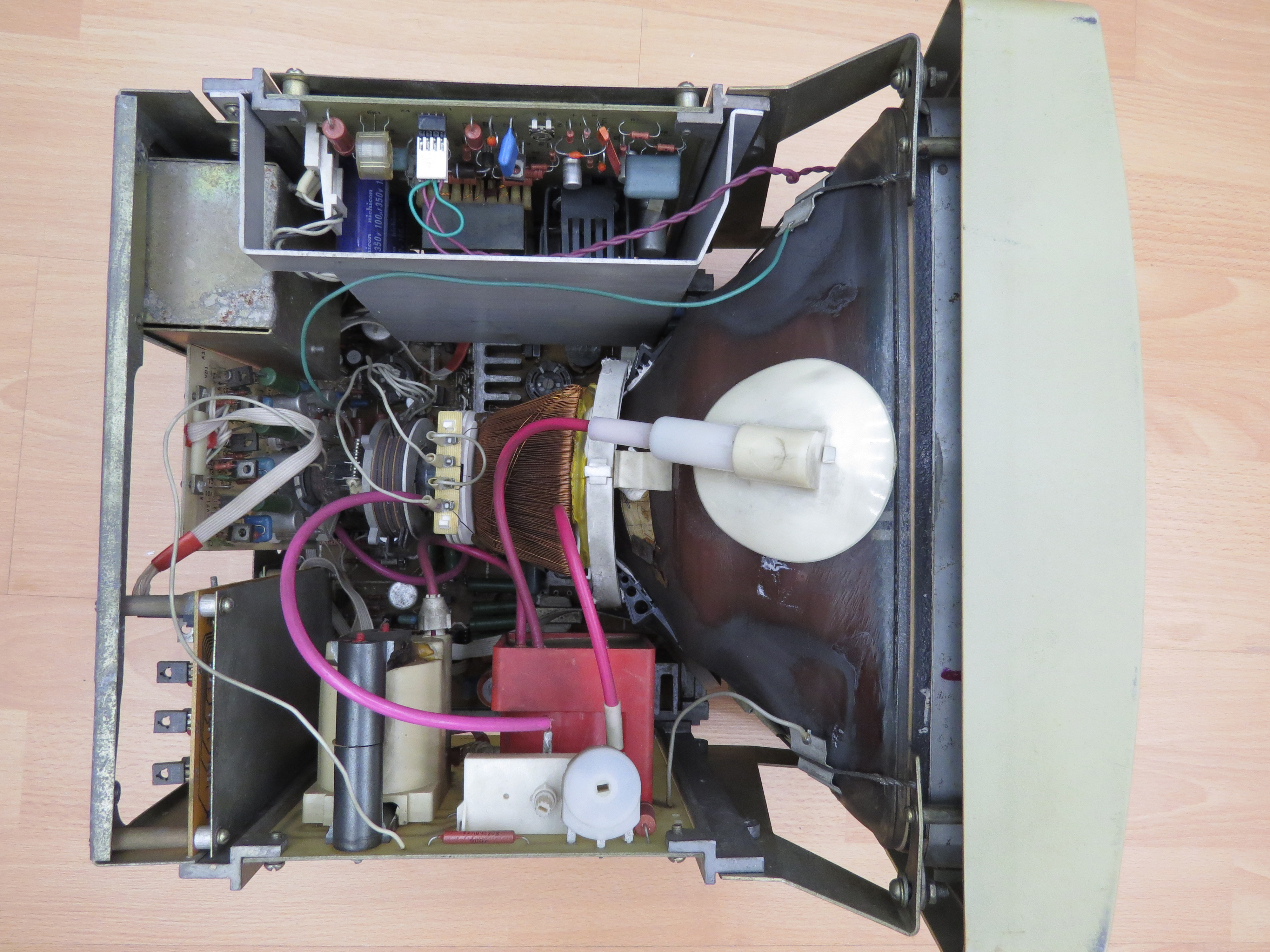

После осмотра выяснилось, что предохранитель в цепи питания строчного транзистора (+B 65V) сгорел
очевидно, что это плохой признак. предполагая смерть строчного трансформатора, вместо предохранителя включаем лампу накаливания на 300-500ВТ 220В
слышим свист, на осцилографе смотрим напряжение на коллекторе строчного транзистора и убеждаемся - строчный трансформатор мертв. (межвитковое замыкание)
в запасах я откопал несколько строчников и попробовав первый попавшийся SAMPO FM1059 159S-01-32AS монитор ожил! на этапе пробы питание накала трубки (6.3в) подал от лабораторного БП
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файласоответственно готовим плату высокого - удаляем все лишнее чтобы поставить новый ТДКС
а питание накала сделаем через DC-DC StepDown (готовый китайский модуль на LM2596)
тк обмотка для формирования напряжения накала (и заодно отрицательного для регулирования яркости)
дает около 17В

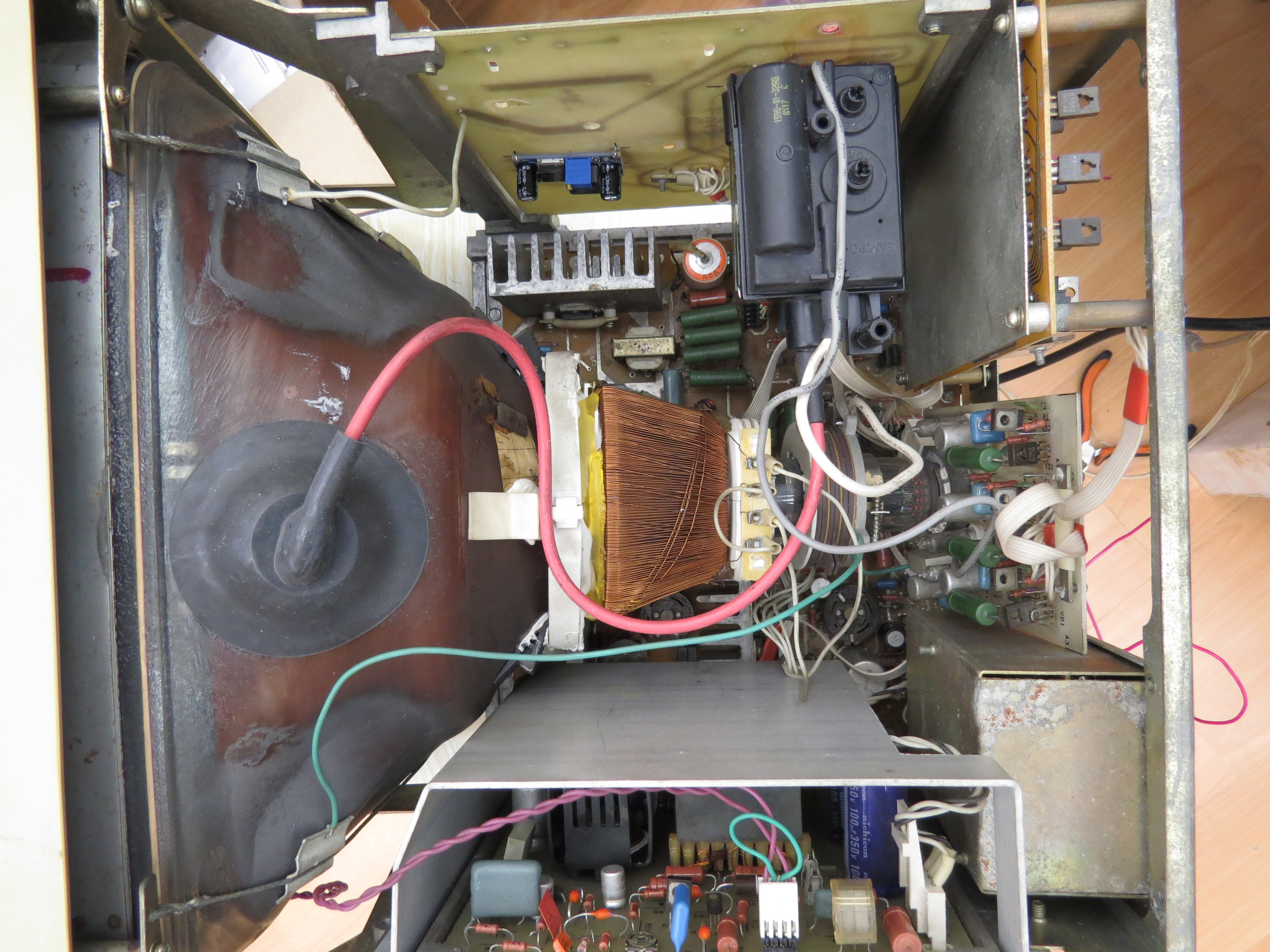

готовая переделка
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файлаи нормальный растр, яркость регулируется итд
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла
SuperMax
23.11.2014, 9:45
Какая-то старая статья посвященная типовым неисправностям

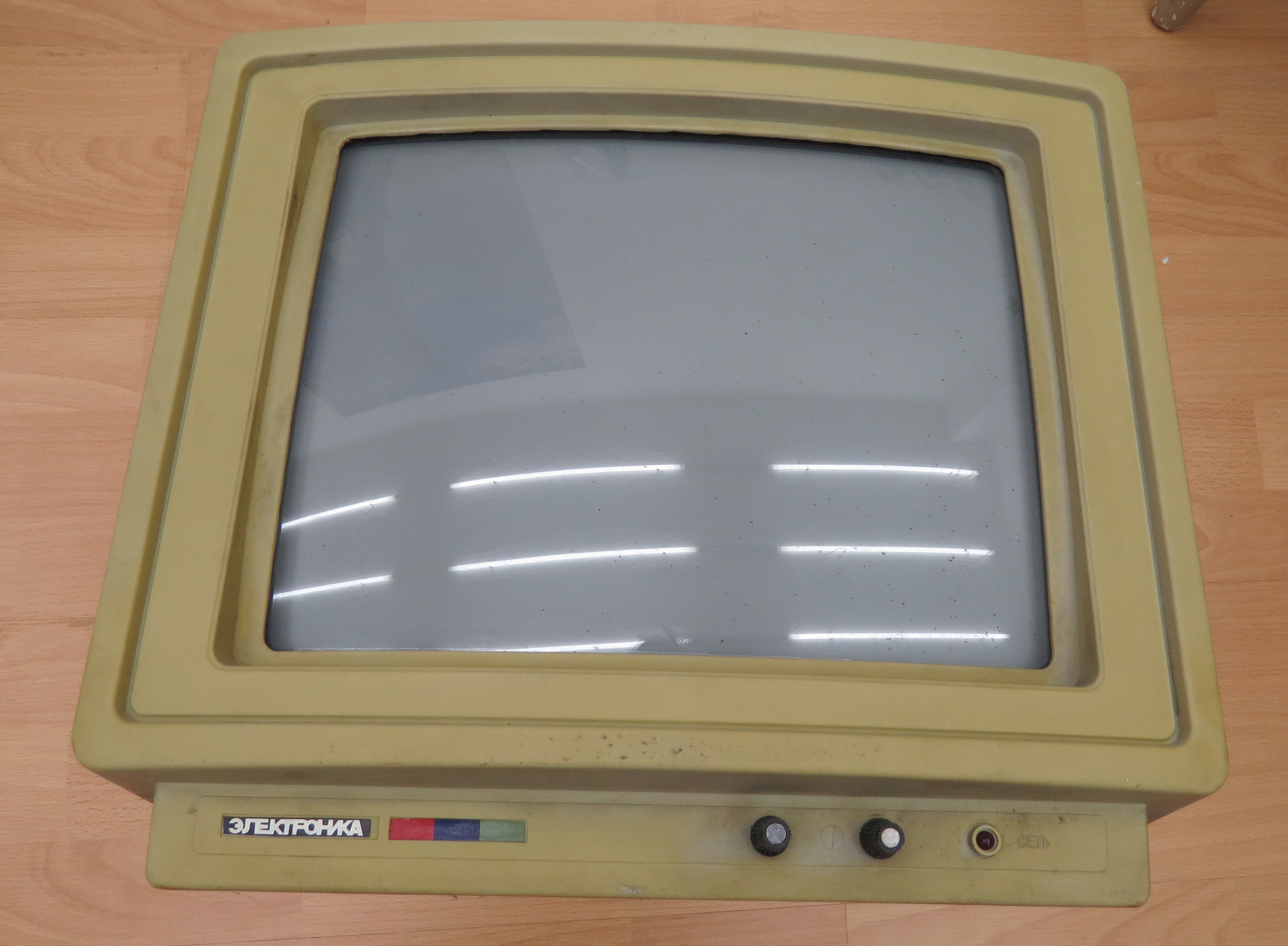

Монитор Электроника МС6106
1. Неисправности блока питания (БП)
1.1. В момент включения горит один из предохранителей FU1, FU2 или FU1 в цепи коллектора VT4
Неисправен сетевой фильтр Z1.
Выпаять и прозвонить на короткое замыкание вход (выводы 3, 4) и выход (выводы 1, 2) фильтра, если есть замыкание - устранить (заменой). Неисправны элементы моста VD1 - VD4, пробит один из С1 - С8, неисправны элементы системы размагничивания: RK1, петля размагничивания (короткое замыкание).
Омметром проверить на короткое замыкание указанные элементы, неисправный заменить. Пробит ключевой транзистор VT4, короткое замыкание обмотки 1-19 трансформатора Т1.3.
Выпаять и прозвонить VT4, если исправен - выпаять и прозвонить по обычной методике Т1.3. Неисправен один из элементов схемы управления ключевым транзистором.
Проверить в первую очередь VS1, VT1 - VT3, VD8, если результата нет - проверить на соответствие номиналу резисторы и емкости схемы. 1.2. Предохранители FU1, FU2 и FU1 в цепи коллектора целы, монитор не работает
Нарушен контакт в одном из разъемов: XD1 ( узел электропитания), XS1 ( узел ввода сети)
Проверить наличие ~220 В на входе моста VD1 - VD4, если отсутствует - отключить монитор от сети и перестыковать указанные разъемы (отключить и вновь подключить), восстановить контакт. Нарушена цепь питания VT4.
Проверить наличие +280 В на коллекторе VT4, если 0 В - прозвонить на обрыв обмотку 1-19 Т1.3., мост VD1 - VD4, сетевой фильтр Z1 (выводы 1, 3 и 2, 4 должны звониться), восстановить цепь питания VT4. Неисправен VT4, элементы схемы управления.
Осциллографом проверить наличие импульсов на управляющем электроде VS1, если нет - проверить исправность элементов схемы генератора на VT1, если исправны - убедиться в работоспособности VD8, VT2. Неисправны VS1, Т1.2., VT4.
Если управляющие импульсы есть на управляющем электроде VS1, а на базе VT4 им пульсы положительной полярности отсутствуют - проверить заменой VS1, VD9, про звонить на обрыв Т1.2., если сигнал на базе VT4 есть, а на коллекторе импульсы положительной полярности амплитудой около 280 - 300 В отсутствуют - заменить VT4. 1.3. Монитор не работает, на выходе блока питания отсутствуют +65 В
Неисправны элементы канала +65 В.
Проверить обмотки 6-12 Т1.3. на обрыв, убедиться в исправности VD12, С27. Перегружен канал +65 В.
Отключить выход канала от нагрузки, если U вых восстановится (должно быть больше нормы) - определить и устранить причину перегрузки. 1.4. Выходное напряжение БП в норме, монитор не работает (нет высокого напряжения и растра)
Неисправен стабилизатор +12В.
Проверить наличие +12 В на XS2, 10 контакт (блок развертки), если отсутствует - проверить исправность элементов стабилизатора: VT1, VD2, С1, С6 блока разверток. Определить неисправный элемент и устранить неисправность. 2. Неисправности блока синхронизации
2.1. Отсутствует общая синхронизация
Неисправен инвертор на VT3.
Проверить прохождение сигнала "видео+синхросмесь" (5 контактVX2) по каскаду на вход VT3, если инверсный сигнал на коллекторе VT3 отсутствует, проверить исправность элементов обвязки, если исправны- заменить VT3. Неисправны элементы обвязки DA1, неисправна DA1.
Убедиться в том, что видеосигнал поступает на вход DA1 (9 вывод). Далее проверить наличие выходных синхроимпульсов кадровой (8 вывод) и строчной (3 вывод) синхронизации. Если один из сигналов отсутствует- проверить наличие +12 В на 1 и 2 выводах DA1, исправность элементов обвязки (заменой емкостей, проверить омметром резистор), если исправны- заменить DA1. 2.2. Есть высокое напряжение, на экране монитора горизонтальная полоса или нет синхронизации по кадрам
Неисправна DA1.
Проверить наличие КСИ на 8 выводе DA1, если отсутствует - заменить DA1. 2.3. Отсутствует строчная синхронизация
Номинал С21 не соответствует указанному.
Проверить методом замены С21. Неисправна D21.
Если D21 исправна и регулировкойRP3 не удается установить синхронизацию- заменить DA1. 2.4. Изображение смещено по горизонтали влево или вправо
Неисправен RP4, DA1.
Проверить исправность RP4 (регулировка фазы), если исправен и регулировка не влияет на изображение- заменить DA1. 3. Неисправности строчной развертки и блока высоких напряжений
3.1. Нет высокого напряжения и растра
Неисправен буфер на VT5.
Проверить наличие строчных импульсов (амплитудой 20- 30 В) на коллекторе VT5, если отсутствуют элементы обвязки- С32, С35,VD8, если исправны- заменить VT5. Неисправны элементы блока высоких напряжений.
Проверить наличие питания VT1, на коллекторе должно быть около 60 В, если отсутствуют - прозвонить на обрыв обмотку 15-18 Т1. Если питание VT1 в норме и на базе есть строчные импульсы, которые поступают с коллектора VT5 через Т1 блока разверток, на коллекторе VT1 блока высоких напряжений должны быть импульсы амплитудой около 800 В. Если сигнал на коллекторе VT1 отсутствует - прозвонить элементы обвязки VT1: С1, С2, СЗ, VD1, если они исправны - заменить VT1.
В случае, если сигнал на коллекторе VT1 есть, а высокое напряжение отсутствует - проверить заменой строчный трансформатор Т1 блока высоких напряжений. 3.2. Есть высокое напряжение, нет растра
Нет питания накала кинескопа.
Визуально проверить свечение накала кинескопа, если отсутствует - прозвонить об мотки 1 -2 Т1 (блок высоких напряжений), если обмотка исправна - возможно, неисправен VD15 блока развертки или обрыв, нет питания в цепи накала кинескопа. Неисправны элементы выходного каскада строчной развертки на VT6
Проверить наличие строчных синхроимпульсов на базе VT6, если отсутствуют- возможна неисправность согласующего трансформатора Т2. Далее проверить питание VT6 (на коллекторе должно быть около 60 В) и наличие строчных импульсов амплитудой около 600 В. Если сигнал отсутствует- проверить элементы выходного каскада С38, С39 С41,VD9, VD10, VT6 3.3. На экране монитора вертикальная полоса
Нет контакта в разъеме Х56 блока развертки, строчная ОС в обрыве.
Омметром проверить исправность строчной ОС, наличие контакта в разъеме Х56 Неисправен С41.
Проверить С41 заменой. 3.4. Искажения изображения по горизонтали
Неправильно установлен регулятор линейности L4.
Регулировкой L4 добиться нормального изображения Неисправен один из С38, С39, С41, или значения емкостей не соответствуют номиналу
Методом замены определить неисправный конденсатор. 4. Неисправности блока кадровой развертки (вариант реализации блока на микросхеме К174ГЛ2)
4.1. На экране монитора горизонтальная полоса
Обрыв кадровой ОС, нет контакта в разъеме Х56 блока разверток.
Омметром проверить наличие контакта в Х56 и исправность кадровой ОС. Неисправности микросхемы кадровой развертки DA2, элементов обвязки.
Проверить наличие питания DA2 (+25 В на 12 выв., корпус на 1, 17 выв.), убедиться, что импульсы синхронизации поступают на вход DA2 (2 выв ), и если сигнал на выходе DA2 (15 выв.) отсутствует - проверить на обрыв СЗЗ, R51, С22, если указанные элементы исправны - заменить DA2 - К174 ГЛ2 4.2. Отсутствует синхронизация по кадрам
Неисправен С22 (значение не соответствует номиналу), неисправна DA2.
Регулируя RP2, попытаться установить синхронизацию. Если период следования синхроимпульсов на входе DA2 (2 выв.) не совпадает с периодом выходного сигнала DA2 (15 выв.), методом замены проверить С22, если он исправен заменить DA2. 4.3. Нарушена линейность по вертикали
Утечка, неисправен один из конденсаторов С8, С9, С25, СЗЗ.
Регулировкой RP1 попытаться установить нормальное изображение, если не получается - методом замены определить неисправный конденсатор: С8, С9, С25, С 33. 4.4. Мал размер по вертикали
Неисправна DA2.
Если регулировкойRP6 не устанавливается нормальный размер по вертикали- заменить DA2. 5. Неисправности блока видеоусилителей, кинескопа
5.1. На экране отсутствует один из основных цветов (рассмотрим на примере канала В)
Неправильно установлен соответствующий регулятор уровня сигнала RP3.
Если сигнал на 3 контактеXS3 блока видеоусилителей отсутствует или амплитуда составляет единицы вольт, регулировкой RP3 попытаться поднять уровень сигнала, перемещая движок RP3 в верхнее по схеме положение. Неисправен один из элементов соответствующего канала.
Если сигнал на 3 контакте XS3 (амплитудой около 30 В) отсутствует, необходимо проверить прохождение видеосигнала по тракту: 15 конт. ХР1 - 3 выв. DA1 - VT1 - VT2 - VT3 - 3 конт. XS3, определить неисправный элемент и заменить. Нет контакта в панели кинескопа, неисправен кинескоп (обрыв катода, потеря эмиссии).
Если сигнал на разъеме XS3 контакт 3 есть, проверить наличие контакта в панели кинескопа (возможно обгорание контактов), если контакт есть - проверить заменой кинескоп.
