SuperMax

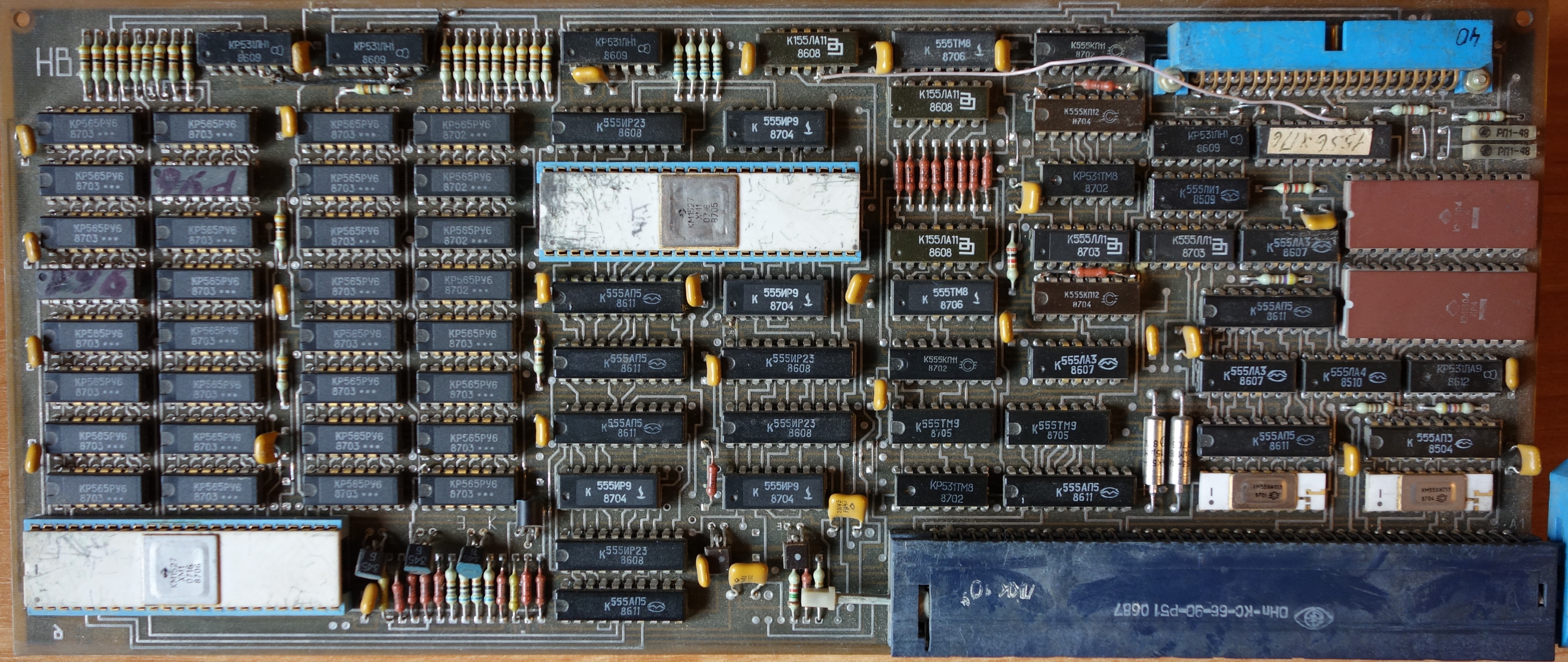

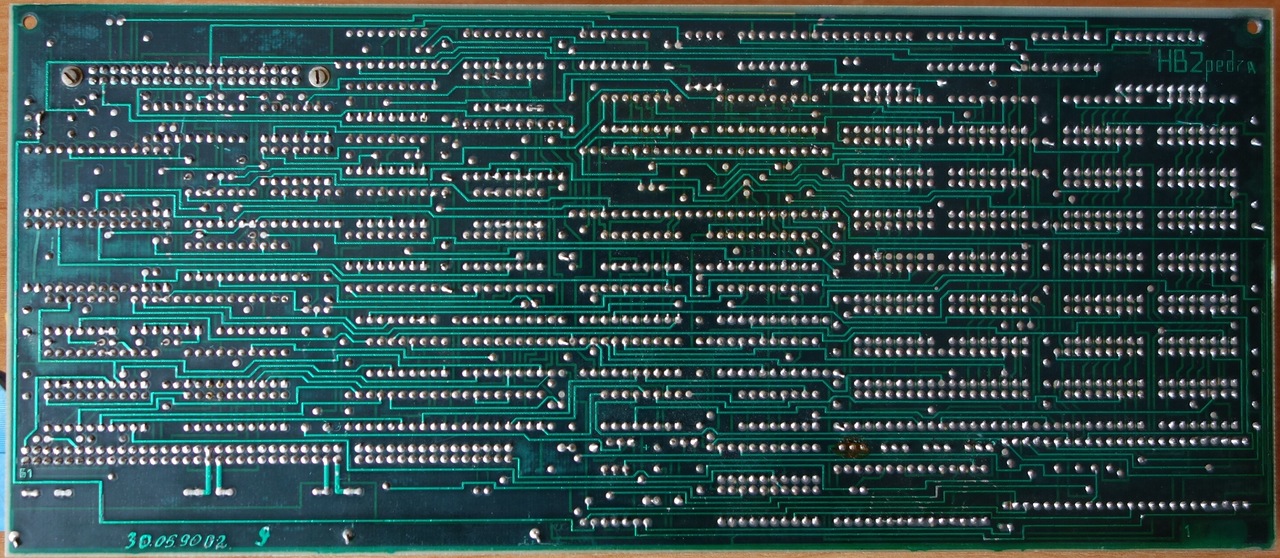

ред7а
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

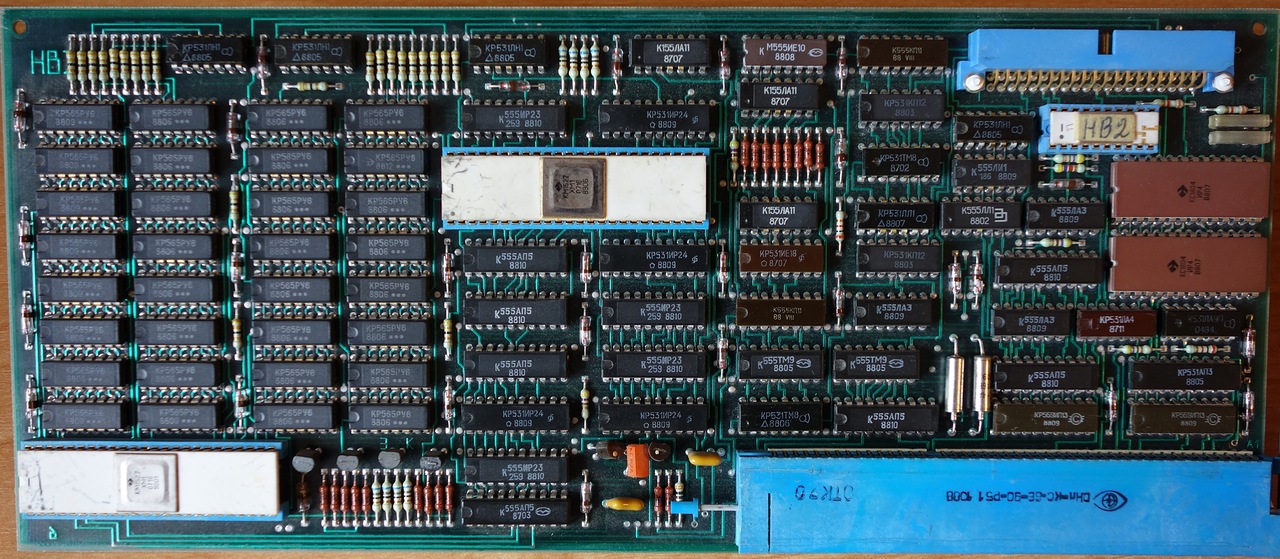

эта плата с 2мя дефектами - они выделены красным
непропай - те нога была изначально не пропаяна (!)
Нажмите для просмотра прикрепленного файла
но так как касалась - модуль работал
в процессе пересылки ко мне нога отошла и модуль стал выдавать ошибку
изучив плату я нашел дефект, подпаял ногу и модуль заработал
правда есть подозрение на битую память или какой-то другой дефект тк на тесте цветные полосы есть некие вертикальные полосы яркости
дойдут руки - проверю на цветном мониторе

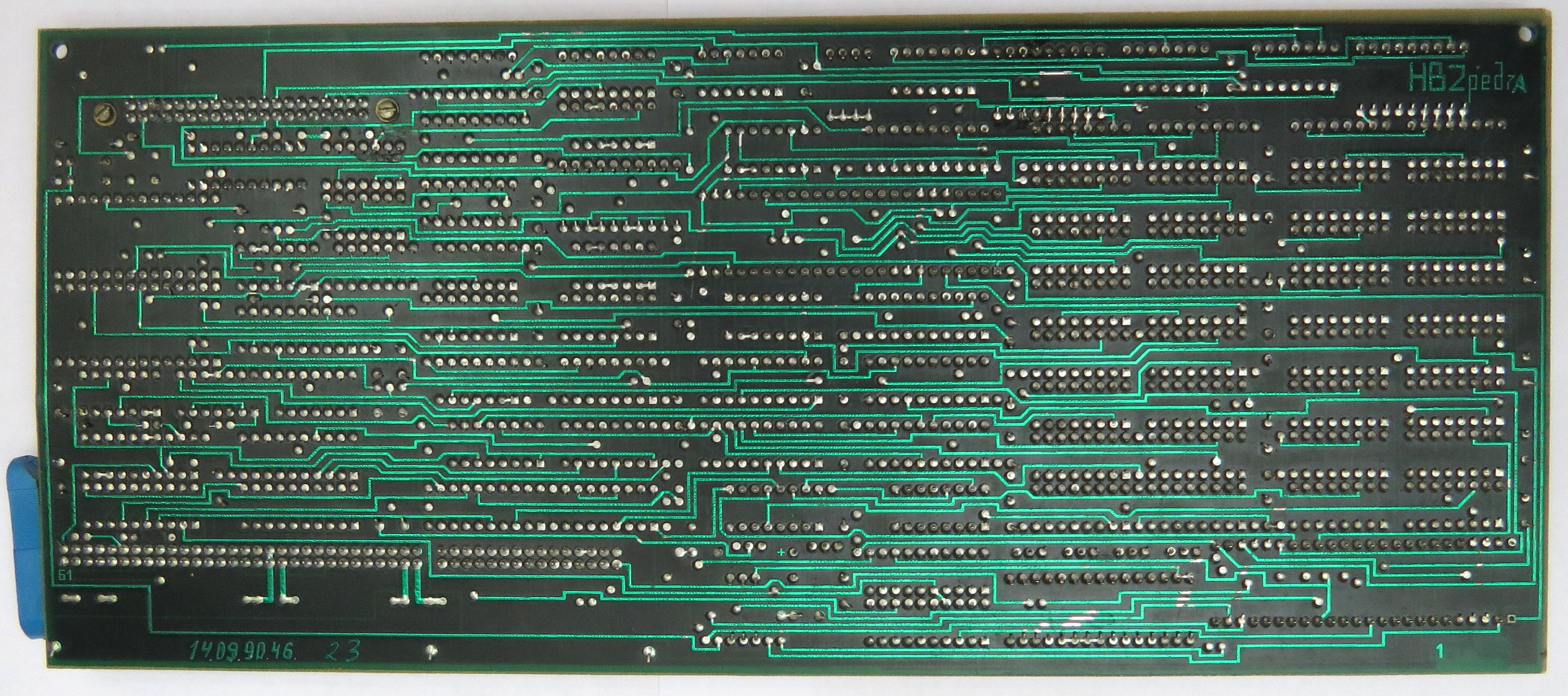

еще один дефект это платы отмечен на этом фото
видно что дорожка разомкнута еще на заводе
Нажмите для просмотра прикрепленного файла
что это такое я еще не проверил
однако на других платах этой редакции обрыва нет.
