SuperMax

6.3.2016, 18:33

МС9002, которым комплектуются ДВК3/ДВК3М/ДВК4 - это исключительно качественный и не убиваемый блок питания.
Интересен полностью независимыми каналами +5 +12, что позволяет обеспечить питание самой разнообразной нагрузки.

Максимальные токи (те с минимальными доработками) на уровне замены проводников с блока питания на разъемы
+5В - до 24-25А
+12В до 14А
для обеспечения данных токов необходимо немного подкрутить защиту по току.

Начнем с комплекта документации по данному блоку питания:

Техническое описание и инструкция по эксплуатации
2.087.314 ТО
Нажмите для просмотра прикрепленного файла

Паспорт
Нажмите для просмотра прикрепленного файла

Качественный скан схемы и перечня элементов
Нажмите для просмотра прикрепленного файла

Ведомость
Нажмите для просмотра прикрепленного файла

Зип
Нажмите для просмотра прикрепленного файла

SuperMax

6.3.2016, 18:57

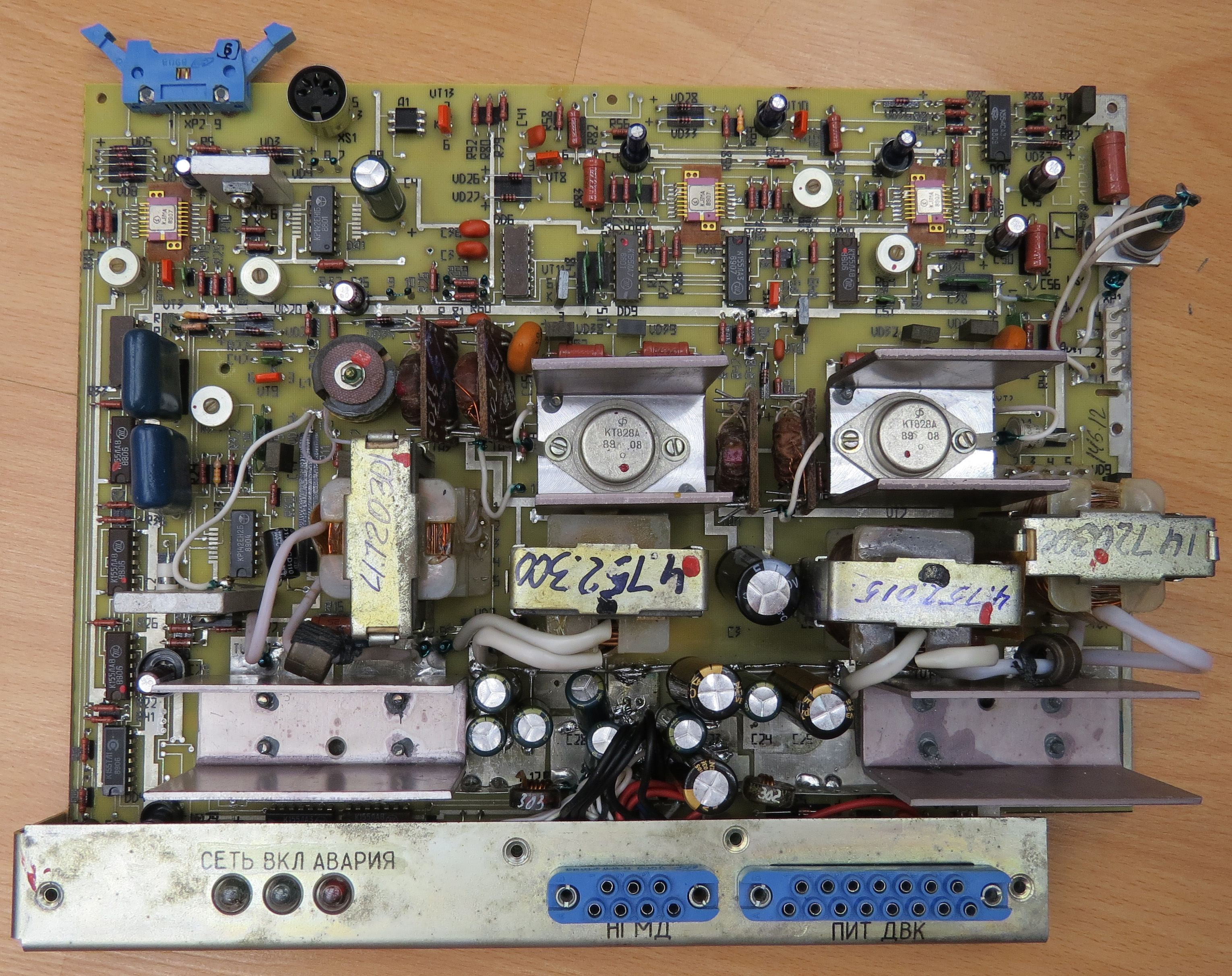

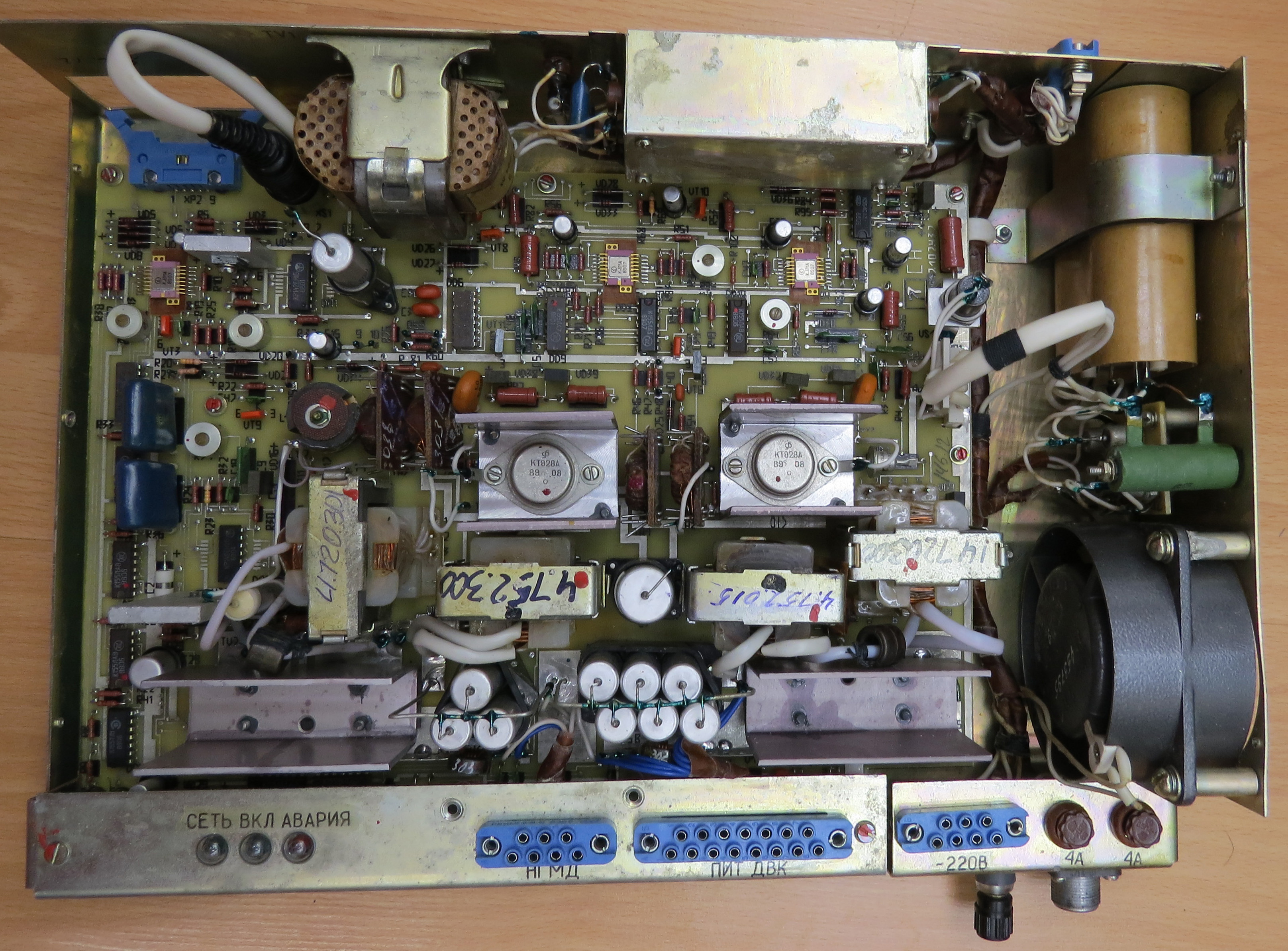

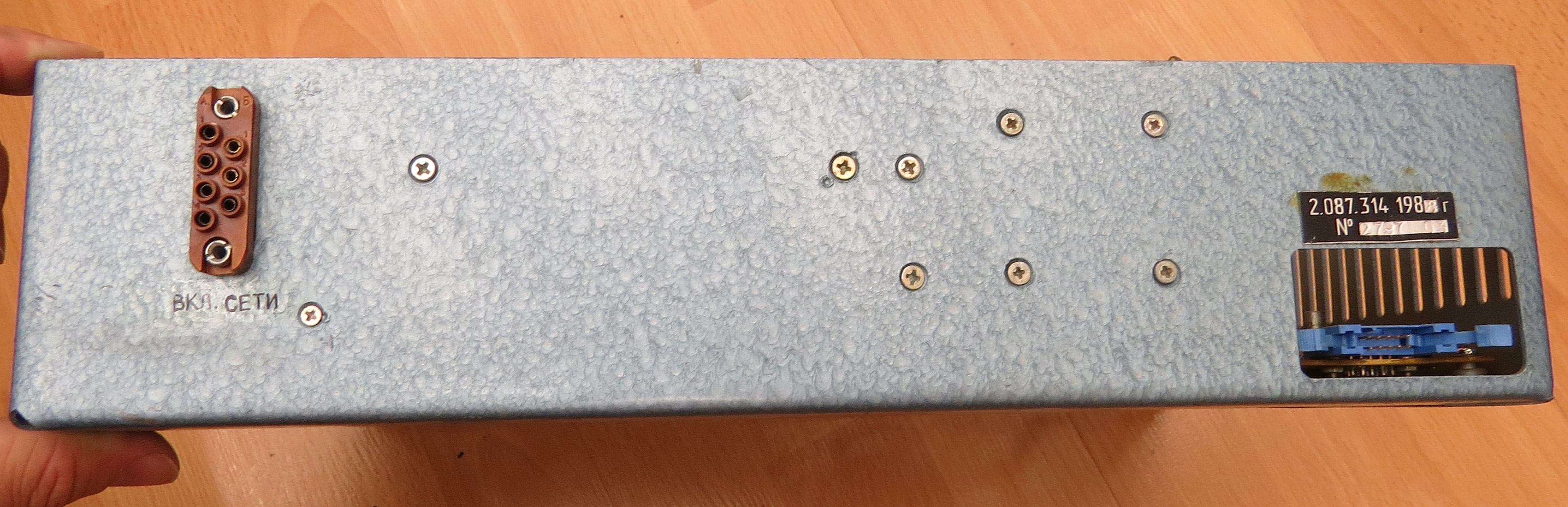

Фотоотчет по блоку питания 1988 года выпуска

отличие от более новых - нет дополнительных дросселей в фильтре на выходе каналов +5 и +12
как следствие более высокий уровень пульсаций

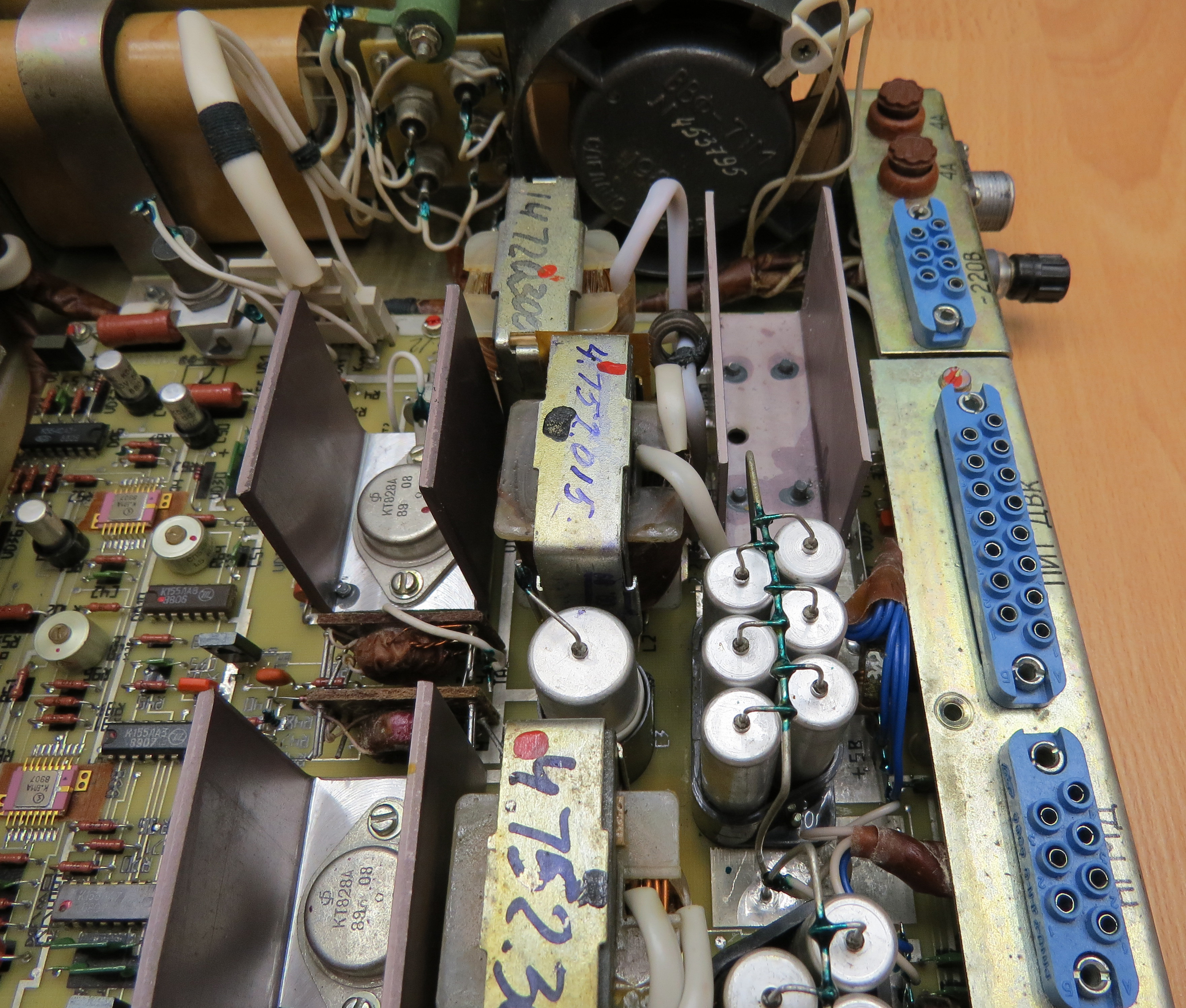

На фото виден результат проведенной ревизии БП - те полная замена низковольтных электролитов

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Судя по количеству пыли внутри БП проработал не более 3-4х лет в нормальных условиях
однако, вскрытие показало что большая часть электролитов в выходных фильтрах уже потекла

Результат потекших электролитов хорошо заметен - при тестировании памяти (тест Т4 на МС1201.03) слышен разнообразный свист (идет перебор адресов на всей шине и как следствие идет хорошая импульсная нагрузка на БП).
Соответственно меняем все электролиты, в том числе и самые маленькие ибо они и в советские времена были отстойного качества и сейчас уж тем более поменяли свои параметры.
В фильтрах ставим хорошие электролиты LowESR набирая 8-10тыс мкф по +12 и 20-30тыс мкф на +5

Результат - БП больше не свистит и слышен только вентилятор
