SuperMax
Фото оригинальных PDP плат и фирменных клонов

справочник по платам DEC


Плата MasterTape
производство American Digital Systems
ASSY 210-00031 211-00031
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

драйвер MU.SYS
на шине отвечает 17774500 17774502
вектор 260
данные адреса указаны как адреса KLESI
дополнительная информация
https://mirrors.pdp-11.ru/search.php?text=klesi&page=1
однако на оригинальную M7740 DEC KLESI-QA не похож


SuperMax
Плата
Distributed Logic Corp SQ703A
Код

            SQ703A      Q   Dilog SCSI tape adapter. Emulates TMSCP
                            Replaced by SQ739


Нажмите для просмотра прикрепленного файла
документация
https://mirrors.pdp-11.ru/search.php?text=SQ703A&page=1

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax
Плата DHV11 The DHV11, Module number M3104, is a Q-bus 8-line async serial card with DMA. It goes with several cabinet kits:
  • CK-DHV11-AA - DHV CAB KIT FOR BA123,8 RS232 DATA LINES
  • CK-DHV11-AC - Cab kit for DHV11,EIA,30"cable,shielded insert
  • CK-DHV11-AF - DHV11 CAB KIT FOR SHIELDED H9642CAB,8 RS232 DATA
Because it can place a heavy load on the system, it needs a high priority on the bus. The preferred order for the usual Q-bus cards is, after the cpu and memory:

занимает адреса 160440...160456

подробнее http://mirrors.pdp-11.ru/_vax/decvax.50meg...hv11/index.html

Нажмите для просмотра прикрепленного файла

Нажмите для просмотра прикрепленного файла
SuperMax
Начнем с консолидированной информации о платах/модулях
Код


                         F I E L D   G U I D E

                                   to

                        Qbus and Unibus Modules
                        Revised: July 27, 2002

---------------------------------------------------------------------
                       Maintained by Megan Gentry
        <mbg@world.std.com> <gentry@zk3.dec.com>

                 with recent comments/corrections from:
                 Chris Doran <chrisj.doran@physics.org>
                                   and
             Tim Shoppa <shoppa@trailing-edge.com>

           Originally Compiled and Maintained by Ronald Copley
                     <rcopley@huntingt.gannett.com>
---------------------------------------------------------------------


Нажмите для просмотра прикрепленного файла

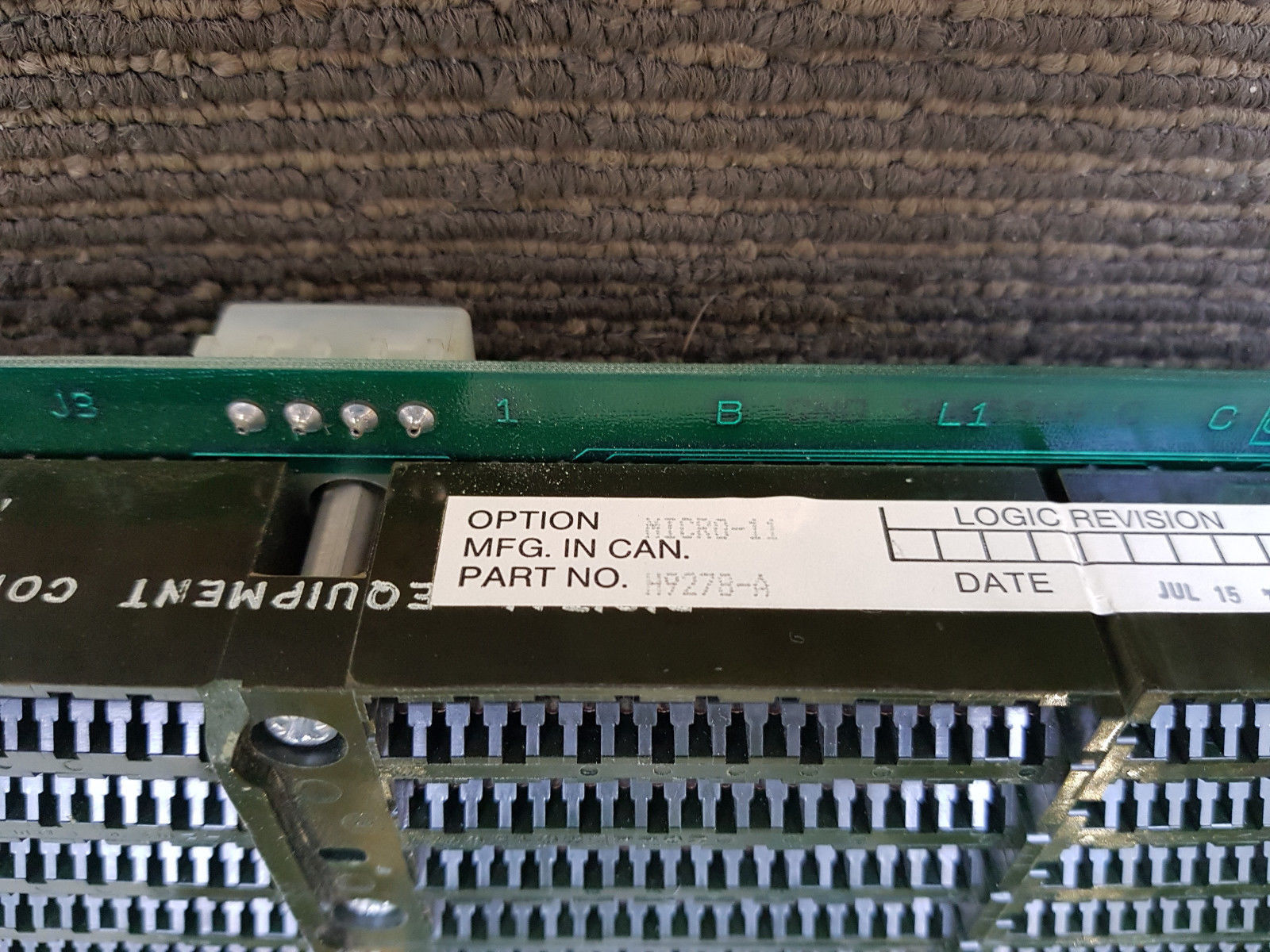

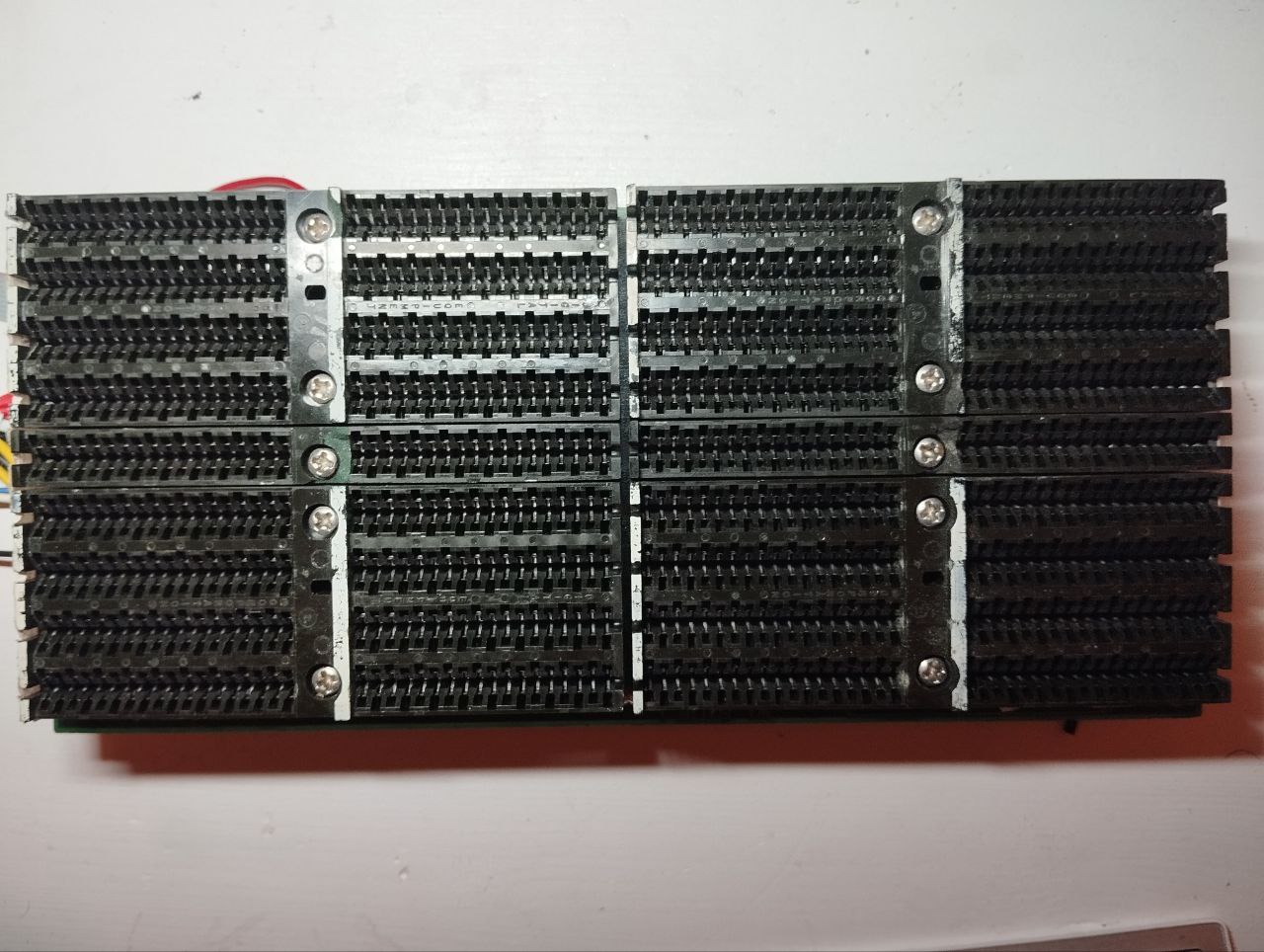

Бекплан H9278-A

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

в более комплектном виде она должна выглядеть примерно так:
фото с ebay
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

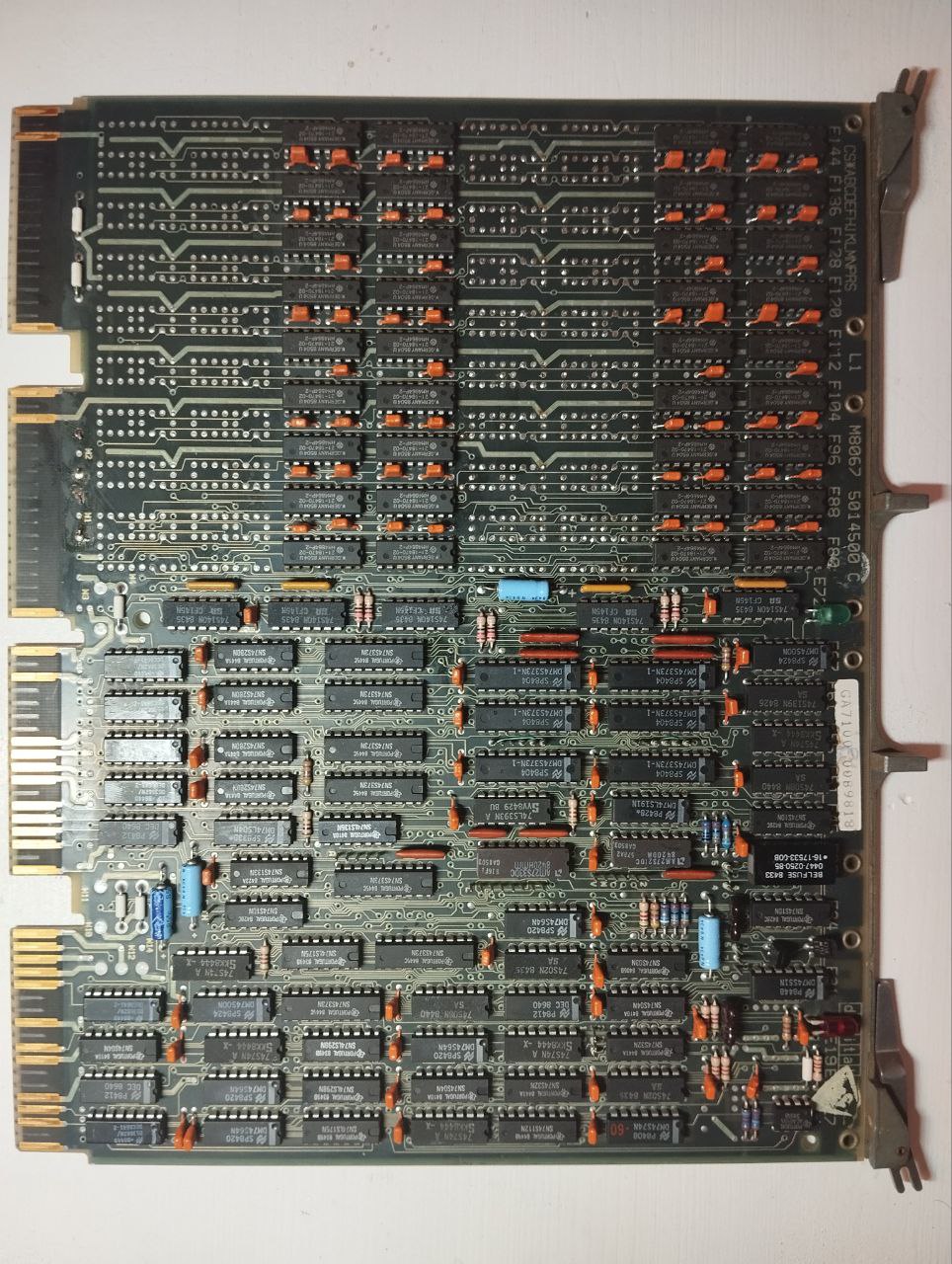

Оперативная память M8067-LF

Код

M8067-LA    MSV11-PL    Q   512-Kbyte MOS memory with parity CSR
M8067-LA                    (Also M8067-LC, -LF, -LH, -LJ, -LP, -LV)
M8067-LA    Refs: EK-MSV0P-UG, MP-01239, ZJ246-RZ


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

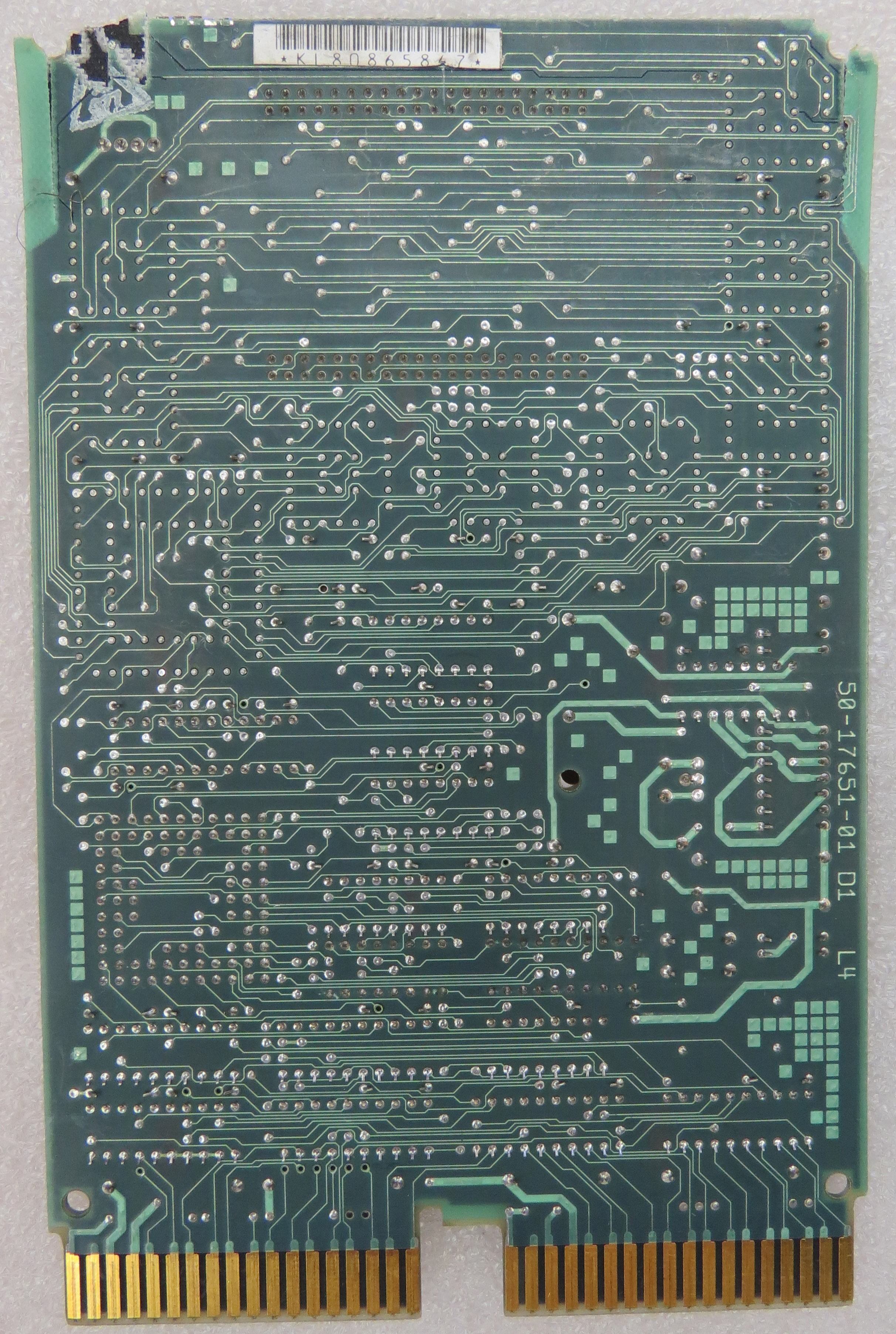

Контроллер дисков RXDX M8639-YA

Код

M8639-YA    RQDX1       Q   RD51/52 & RX50 MFM Disk control module
M8639-YA                    (Must be final device in bus)
M8639-YA    Refs: EK-RQDX1-UG, MP-01731, uNOTE N#043


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax
M3106

Код
M3106       DZQ11-M     Q   4-line double-buffered async MUX, EIA 50-10KB,
M3106                       with modem control; replaces M7957 (dual height)
M3106        Refs: EK-DZQ11-UG, EK-DZQ11-MC, EK-DZQ11-TM, MP-01795
M3106        Refs: ZJ251-RZ


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

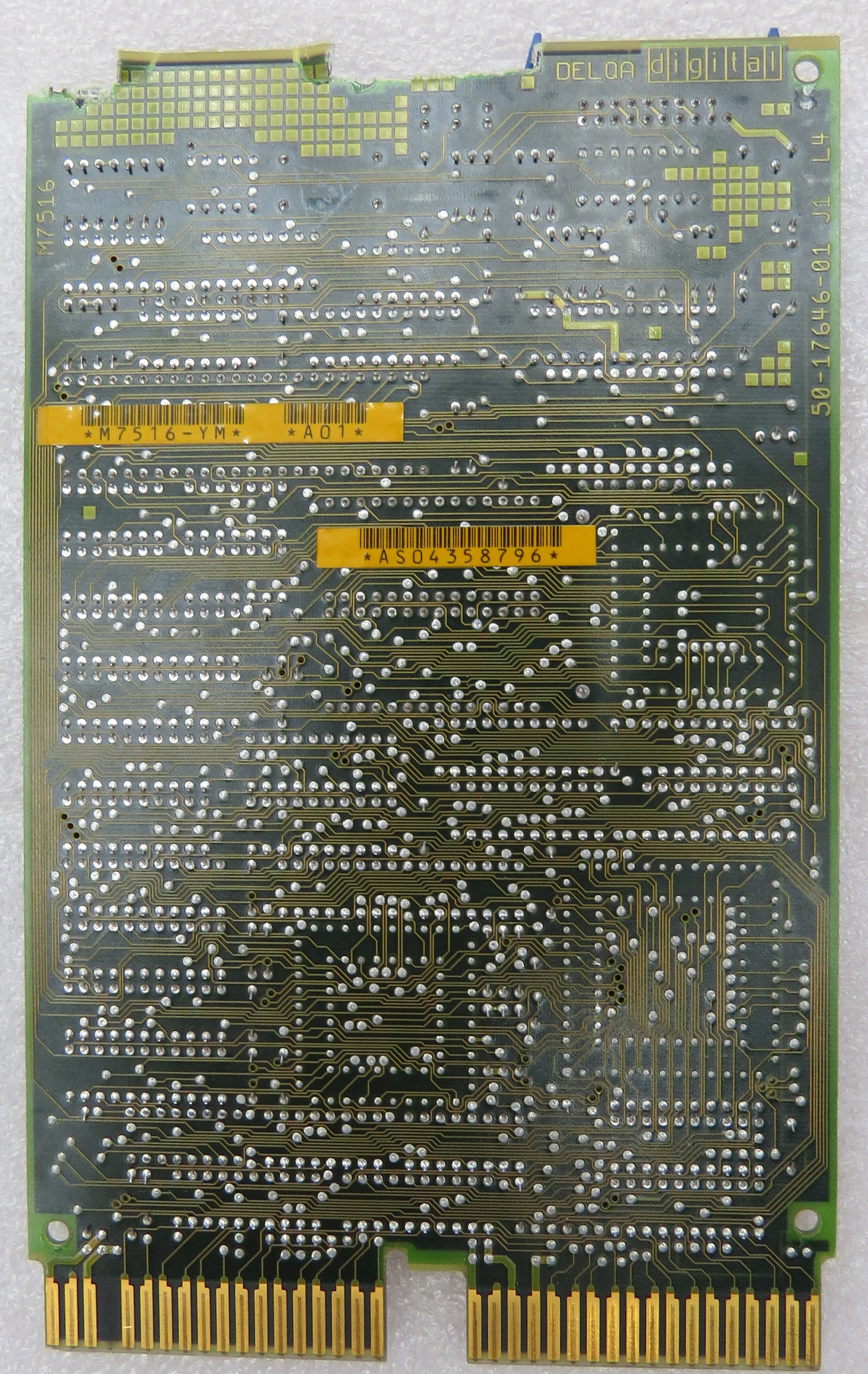

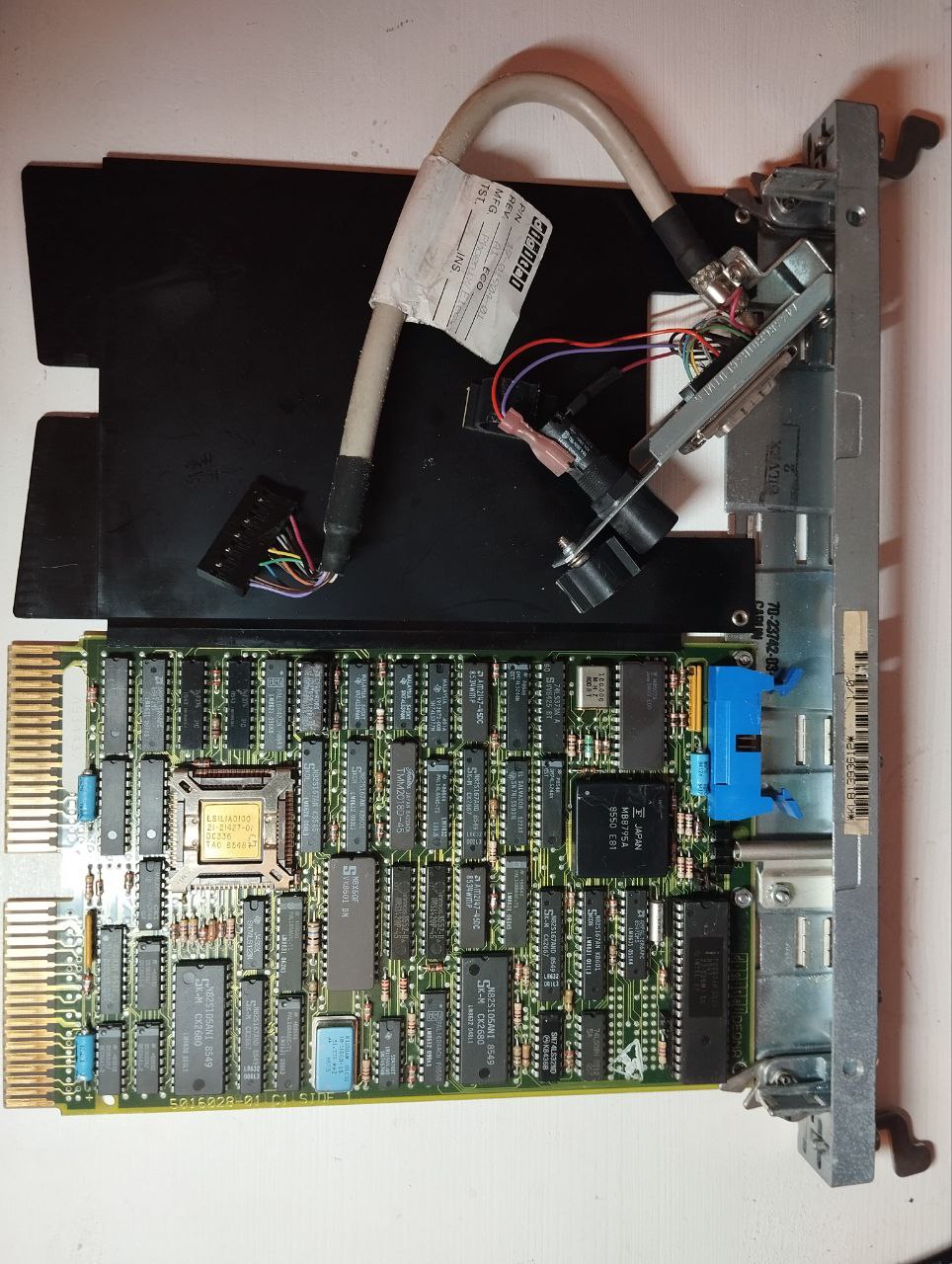

M7516 - Ethernet

Код

M7516-YM    DELQA-M     Q   Qbus to Ethernet Turbo Module, Q22
M7516-YM    Refs: EK-DELQA-UG, EK-DELQA-IN


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

отвечает на адреса 17774440... 17774456

ПЗУ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Код

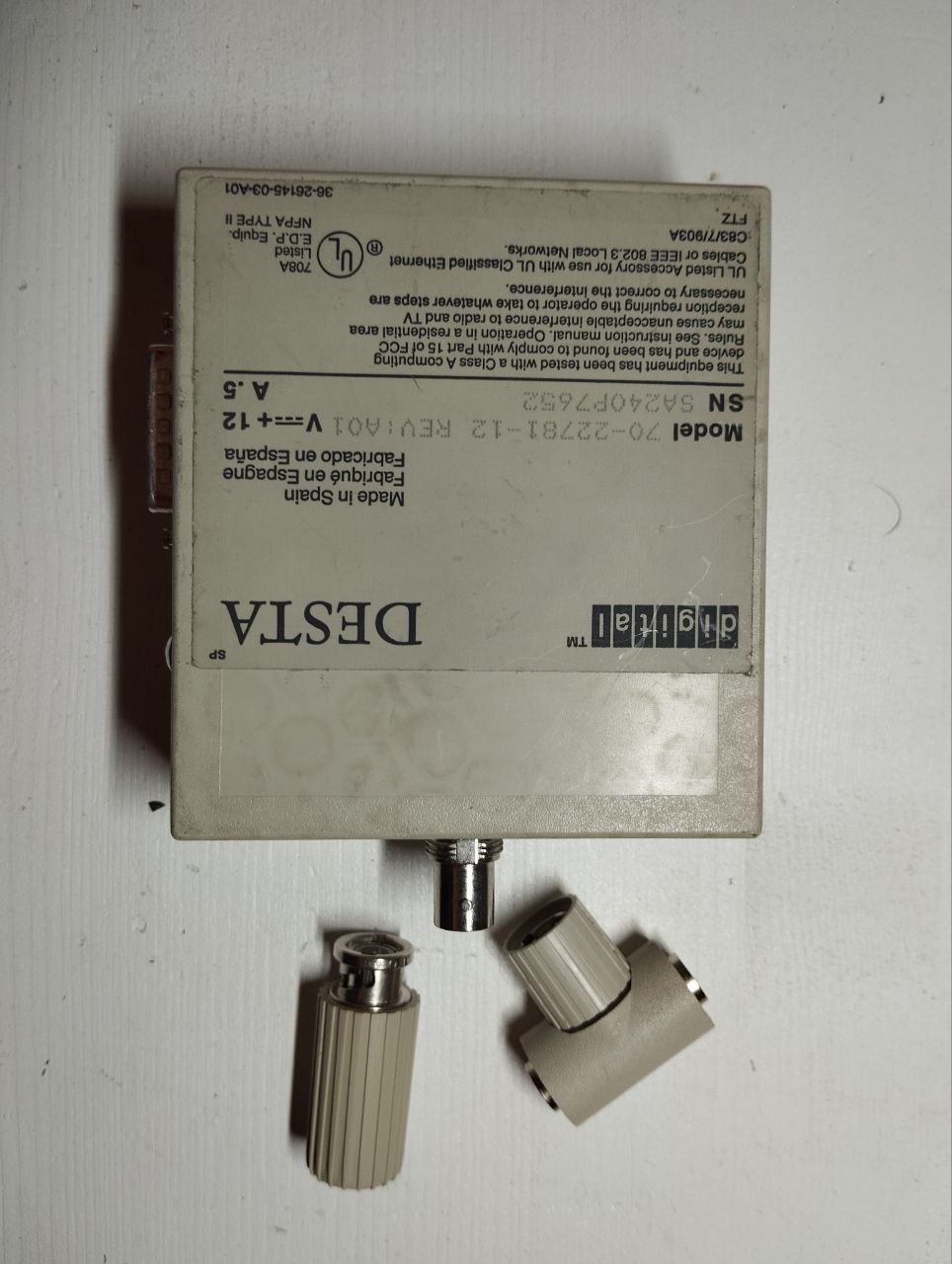

ПОДКЛЮЧЕНИЕ ТРАНСИВЕРА AUI-TP К DEQNA/DELQA

            Ground  Receive-                DELQA        AUI
                 |  |                       ----------------
       Trasmit-  |  |  Ground               1  --[~~~]-+- 13
              |  |  |  |                    20 --------+
      Ground  |  |  |  |  Return (+12v)     4  ---------- 6
           |  |  |  |  |  |                 5  ---------- 14
Collision- |  |  |  |  |  |  Power (+12v)   6  ---------- 5
        |  |  |  |  |  |  |  |              10 ---------- 3
+------------------------------+            11 ---------- 10
| 19 17 15 13 11 9  7  5  3  1 |            12 ---------- 4
| 20 18 16 14 12 10 8  6  4    |            14 ---------- 2
+------------------------------+            15 ---------- 9
  |     |  |  |  |  |  |  |                 18 ---------- 7
  |     |  |  |  |  |  |  Return (+12v)     19 ---------- 15
FUSE OK |  |  |  |  |  |
        |  |  |  |  |  Receive+
        |  |  |  |  |
   Ground  |  |  |  Ground
           |  |  |
  Collision+  |  Transmit+
              |
              Ground


более подробно тут https://pdp-11.org.ru/~form/pdp11-83/
SuperMax
DHQ11 M3107

Код

M3107       DHQ11-M     Q   8-line async MUX module, DMA, Q22
M3107        Refs: EK-DHQ11-TM, EK-DHQ11-UG


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax
M8020
Код

M8020       DPV11-M     Q   Single-line serial EIA sync interface
M8020        Refs: EK-DPV11-UG, MP-00919, EK-DPV11-CG, EK-DPV11-TM
M8020        Refs: EP-DPV11-TM, ZJ314-RZ


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

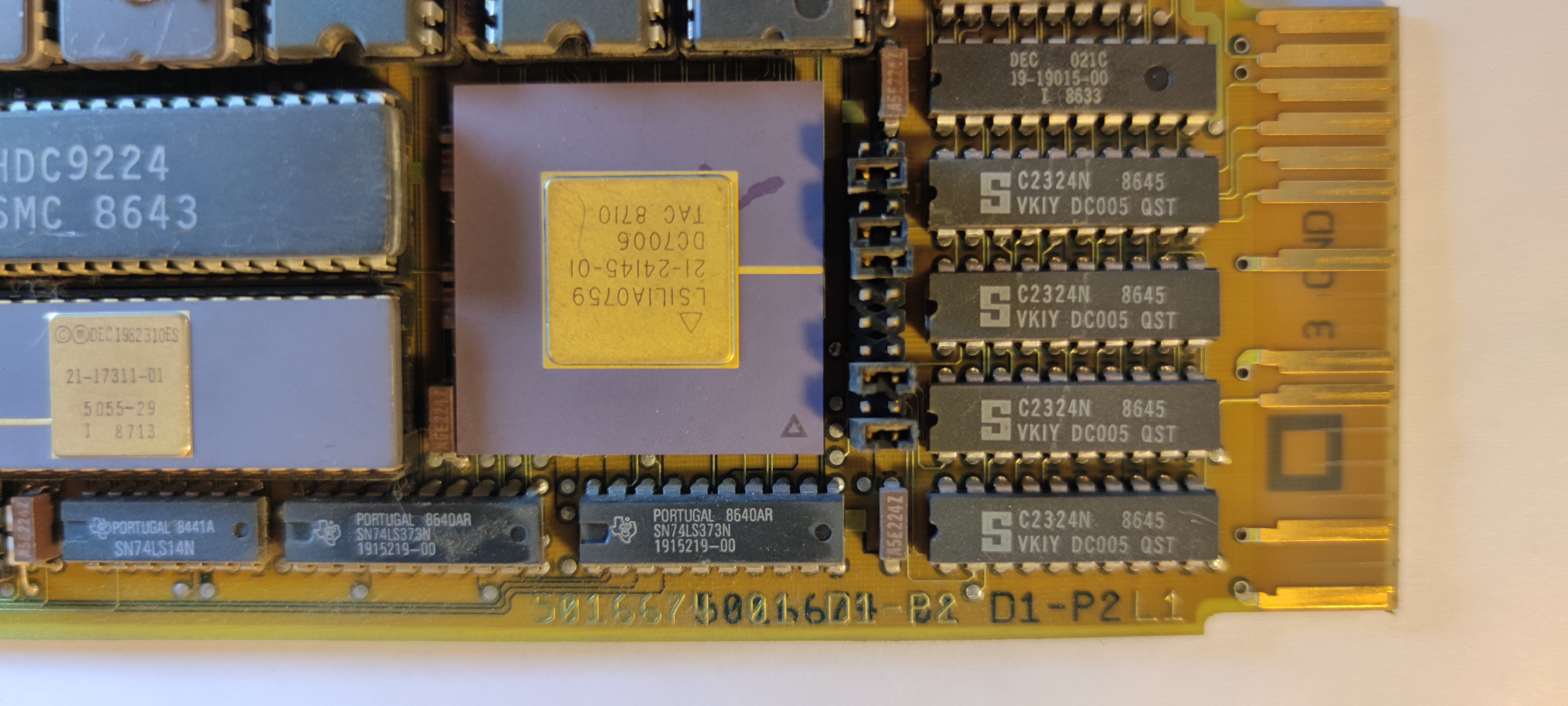

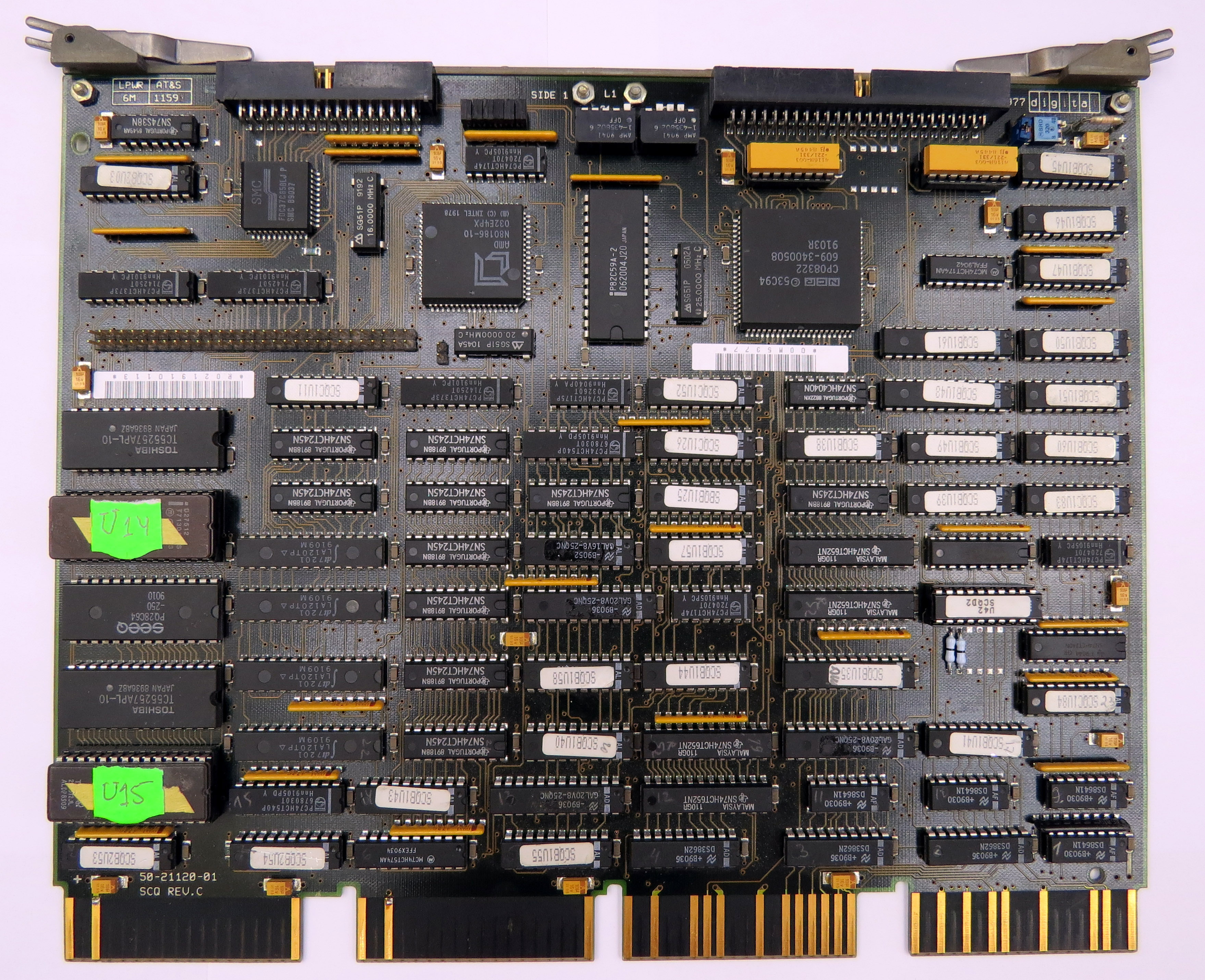

Контроллер DEC 50-21120-01 SCQ LITHQ

M5977-AA RQZX1 Q Qbus to SCSI disk (MSCP) and tape (TMSCP) adapter

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

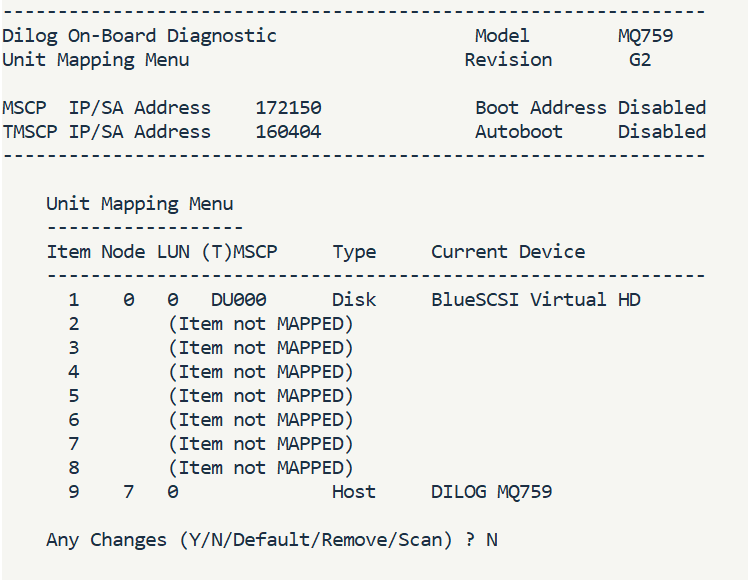

на шине занимает адреса 160404...160422
SuperMax

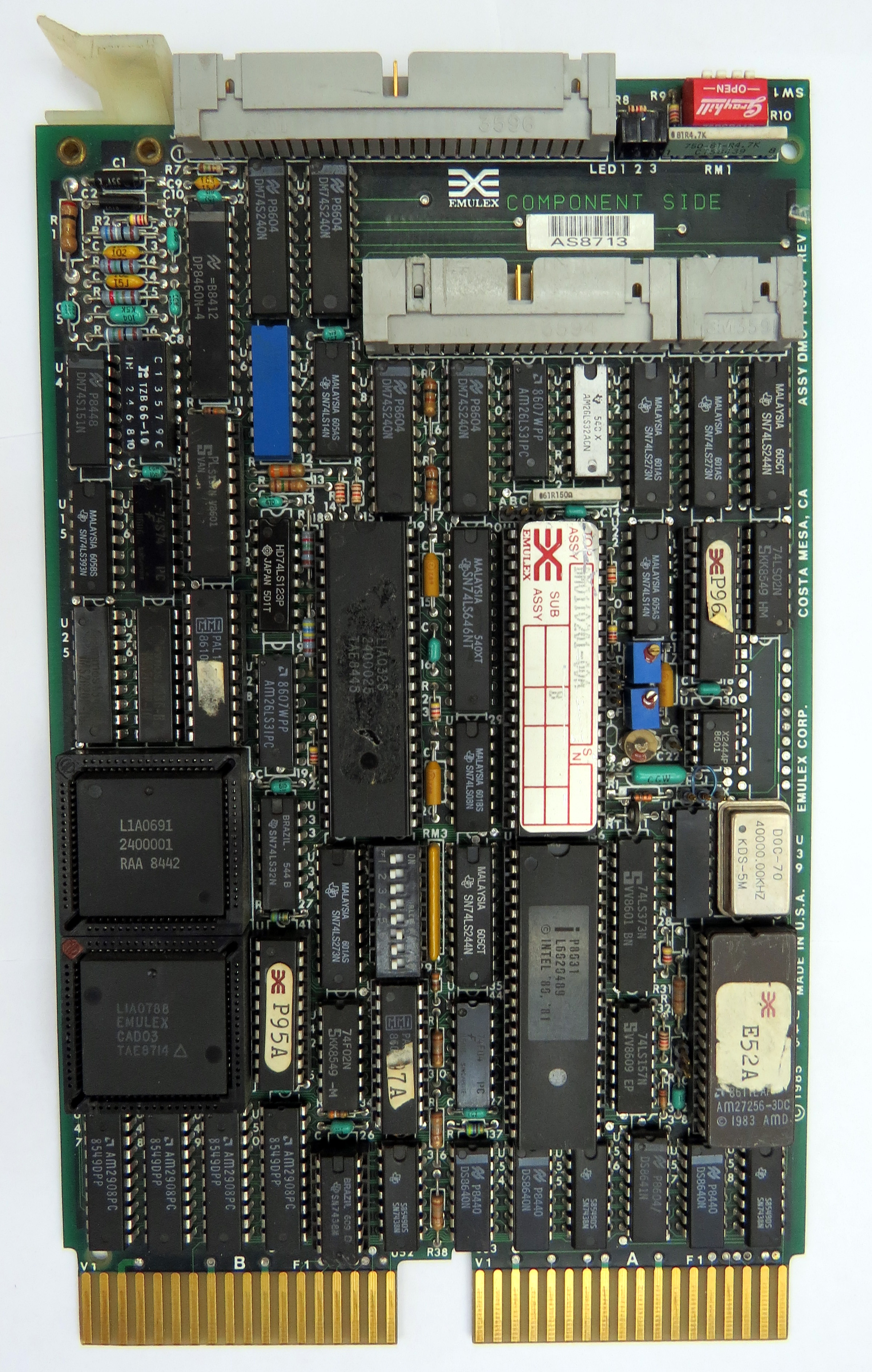

EMULEX DM-01
Код

            DM01        Q   Emulex ST506/ST412 disk controller.  Emulates
                            RQDXn, SA540 5.25" floppy disk interface
                            emulates RX50. 22-bit bus.


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

документация в хорошем качестве тут
https://mirrors.pdp-11.ru/_pdp-11/_doc/PDP-11.RU_DM01.tif
SuperMax

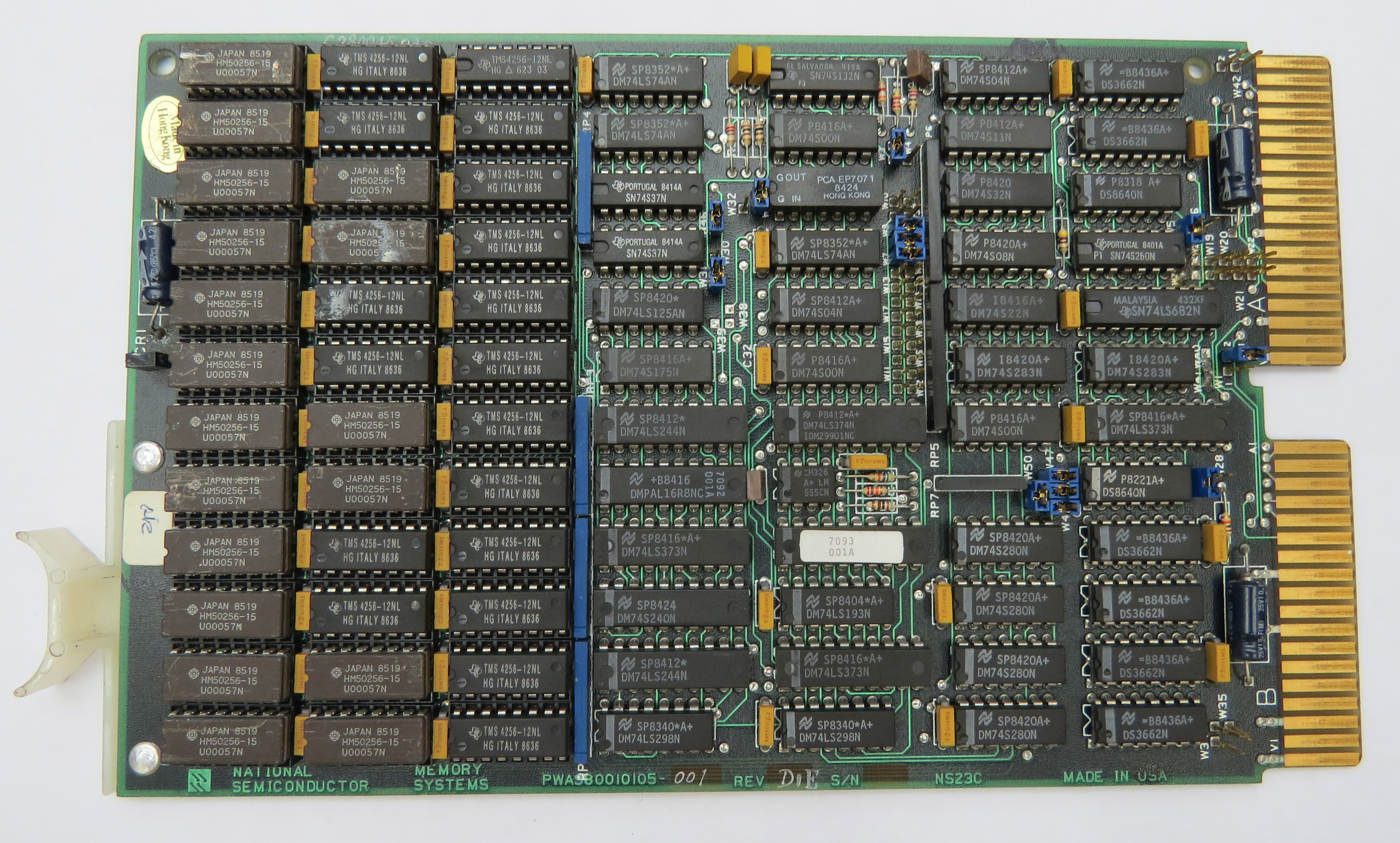

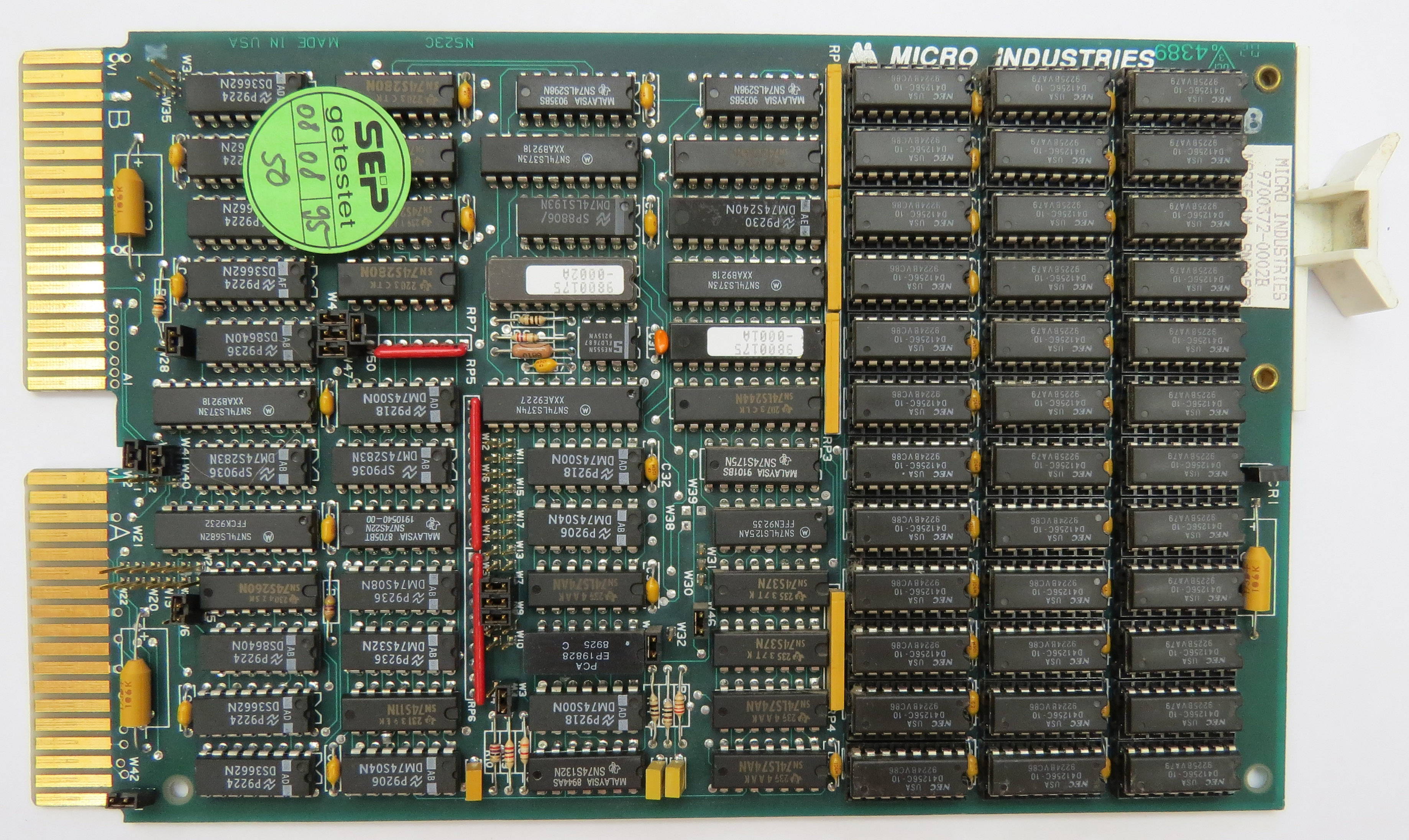

модуль памяти QBUS
256КБ (стоят HYB4164 х 36шт)
NATIONAL SEMICONDUCTOR
MEMORY SYSTEMS
PWA980010105-001
PWA980010105001

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

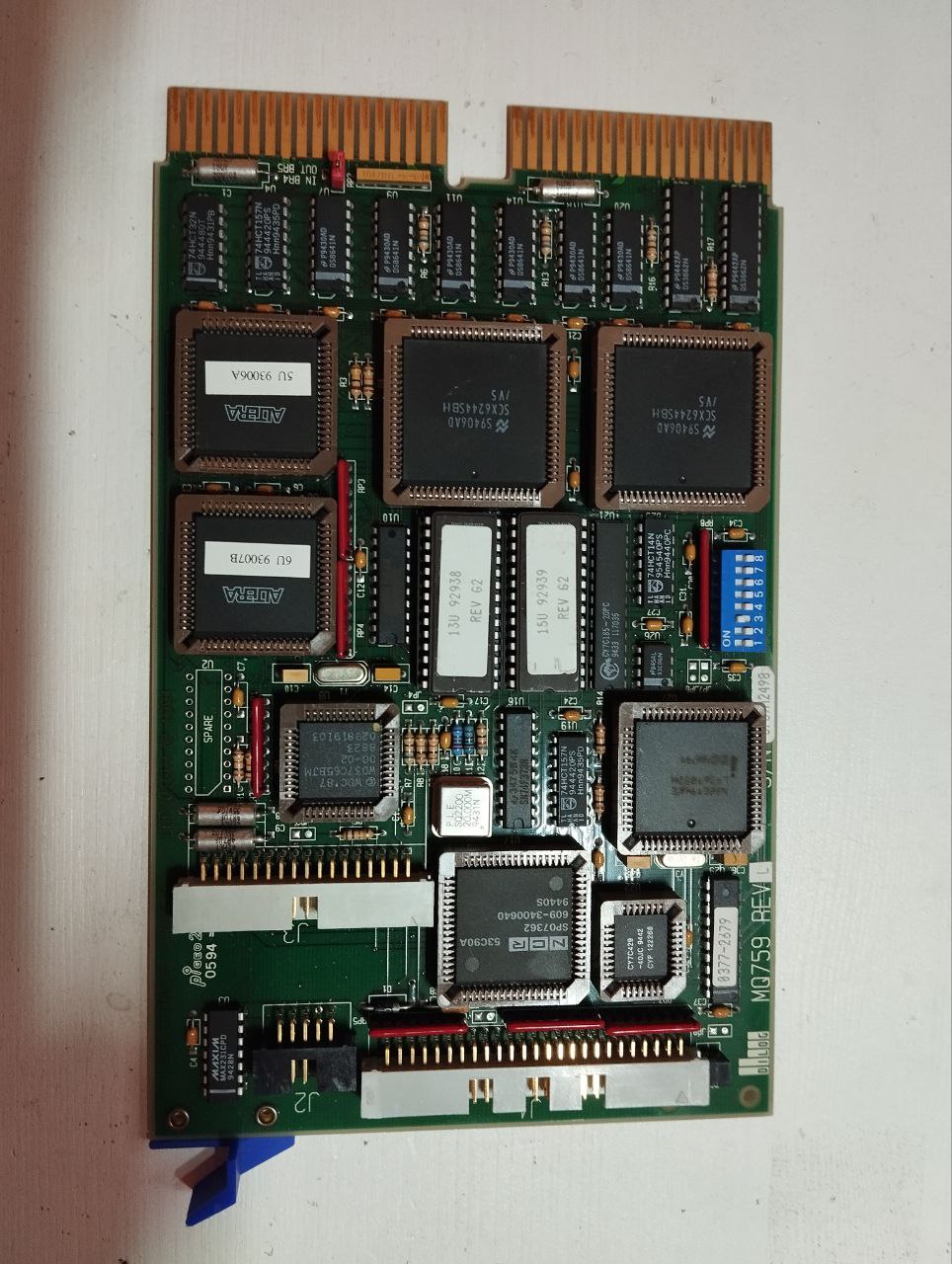

DEC M7559 TQK controller

Код
M7559       TQK70       Q   TMSCP controller for TK70


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

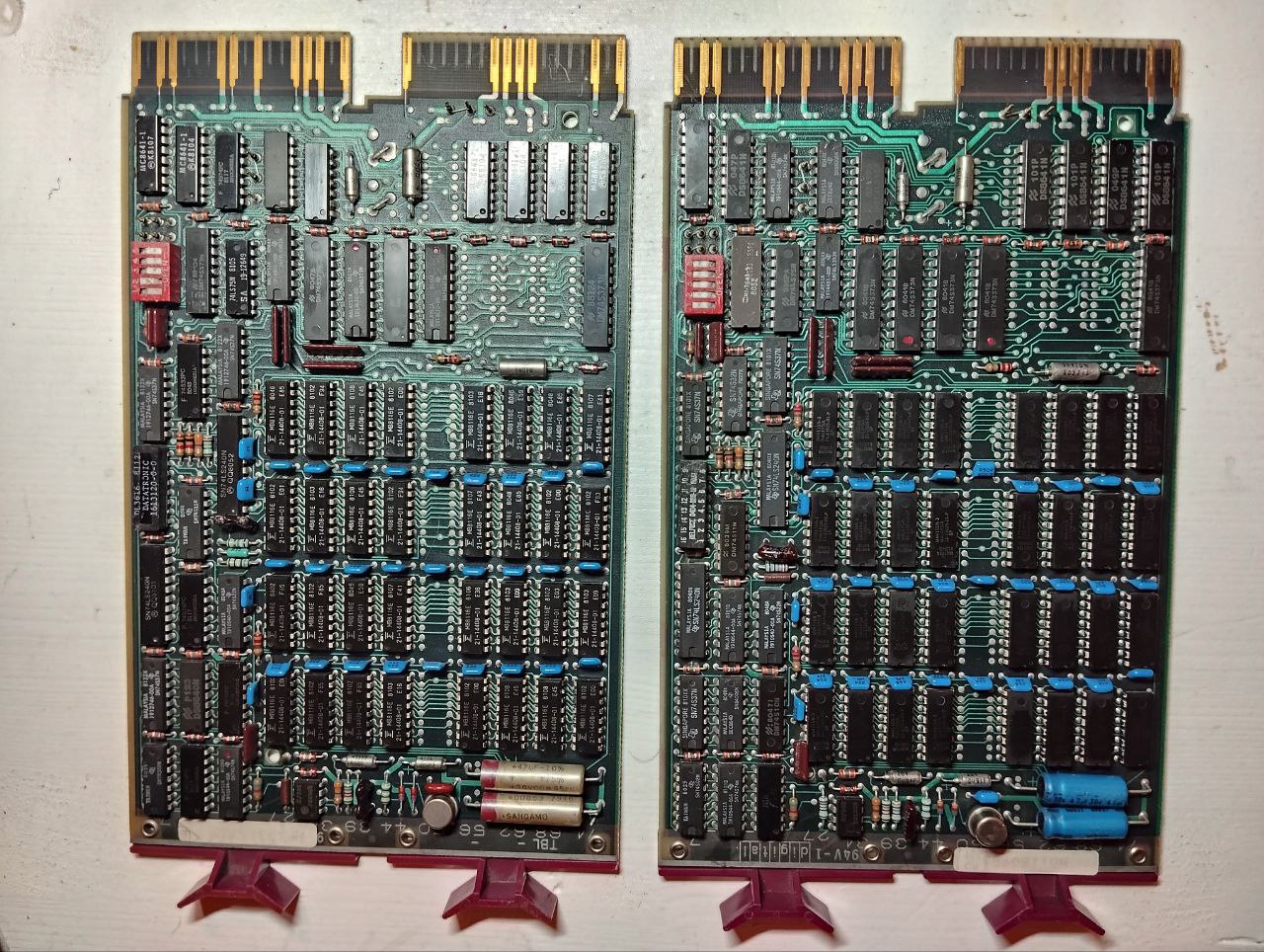

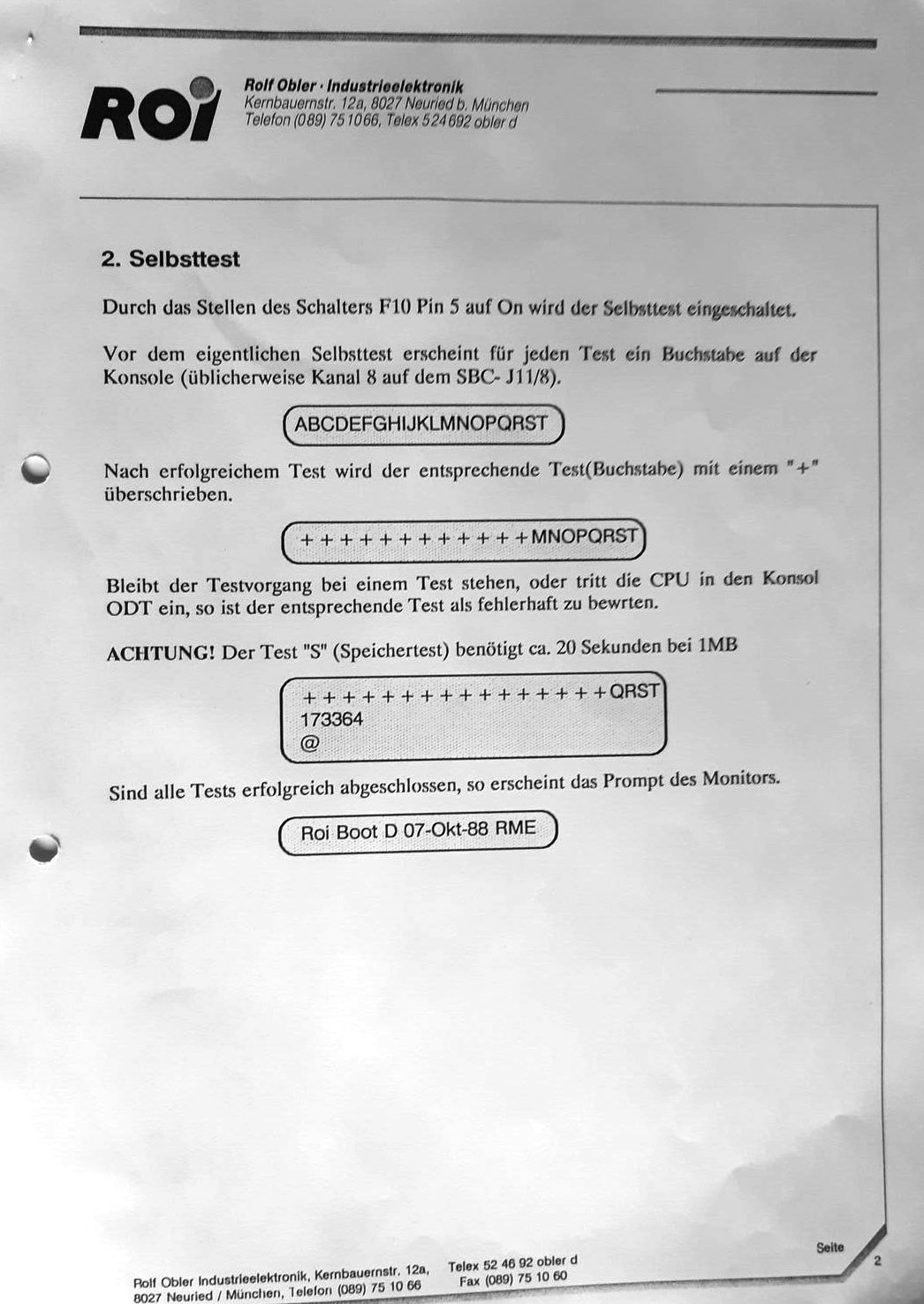

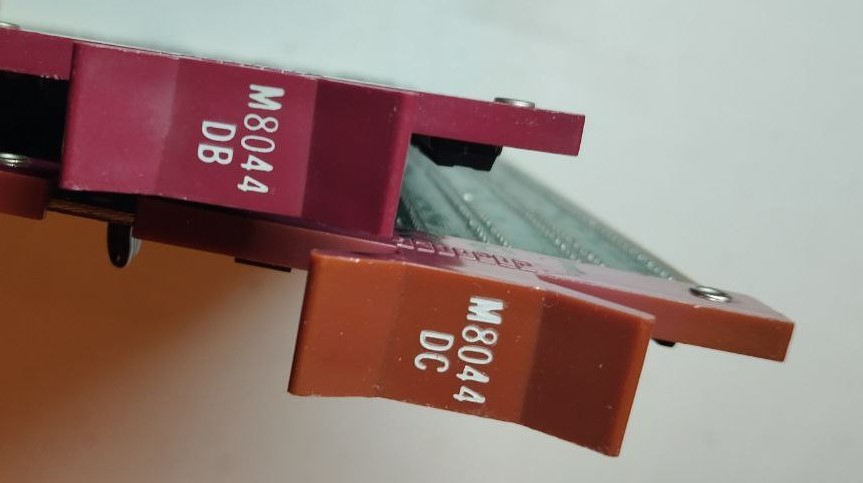

В комплекте PDP-11/73 ROI были платы памяти:

каждая по 1МБ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

управление смещением адреса осуществляется при помощи вот этого блока перемычек
Нажмите для просмотра прикрепленного файла
W11 +16КБ
W12 +32КБ
W16 +512КБ
W15 +256КБ
W18 +2МБ
W17 +1МБ

соответственно я на одну плату добавил перемычку W17
и получилось 2МБ

Код

.sh conf

RT-11SJ (Y) V05.04 G
Booted from AZ0:RT11SJ

USR   is set NOSWAP
EXIT  is set NOSWAP
KMON  is set NOIND
TT    is set NOQUIET
ERROR is set ERROR
SL    is set ON
EDIT  is set KED
KMON nesting depth is 3

PDP 11/73A Processor
2048KB of memory
Floating Point Microcode
Extended Instruction Set (EIS)
Memory Management Unit
Parity Memory
Cache Memory
50 Cycle System Clock

No SYSGEN options enabled



SuperMax

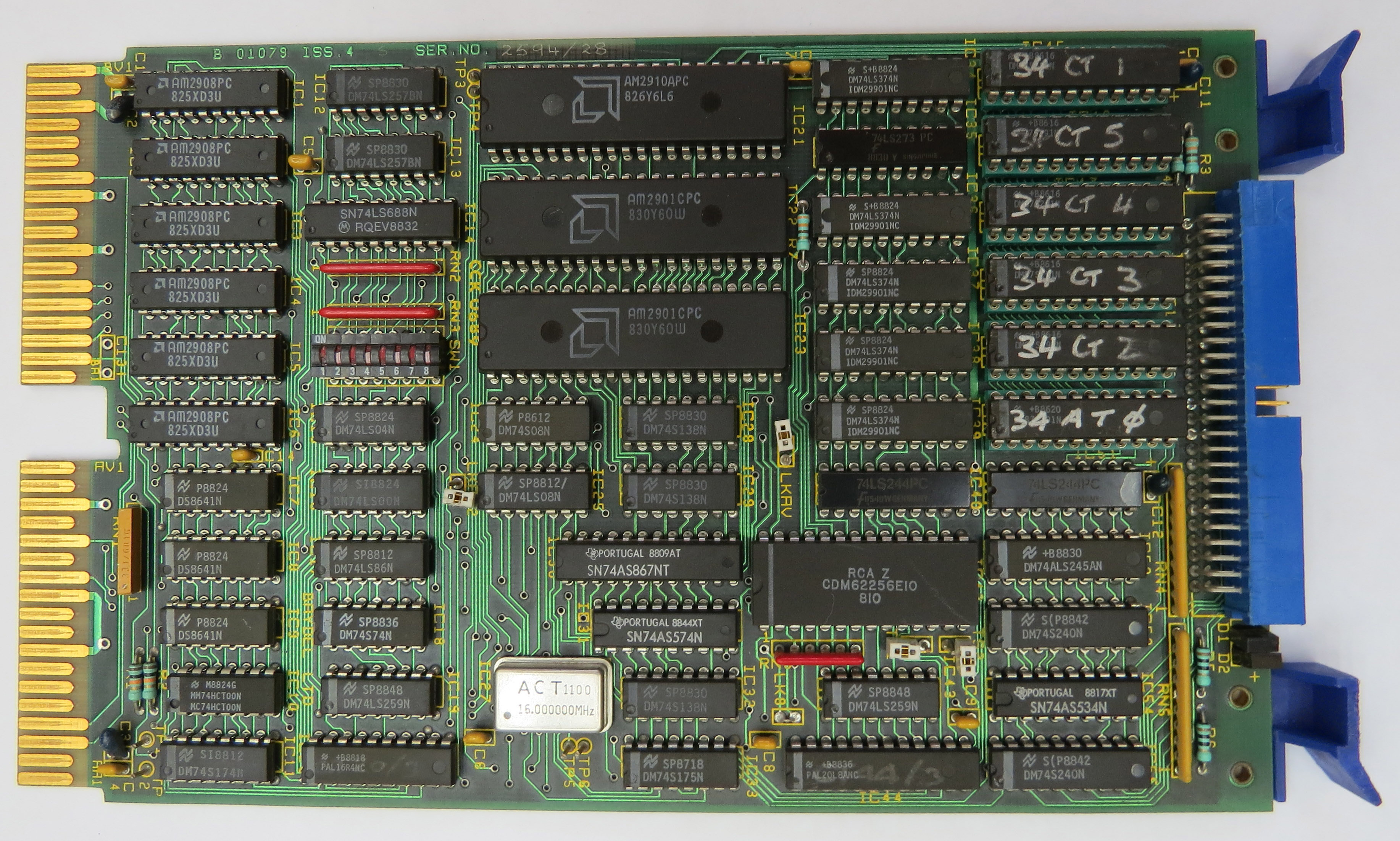

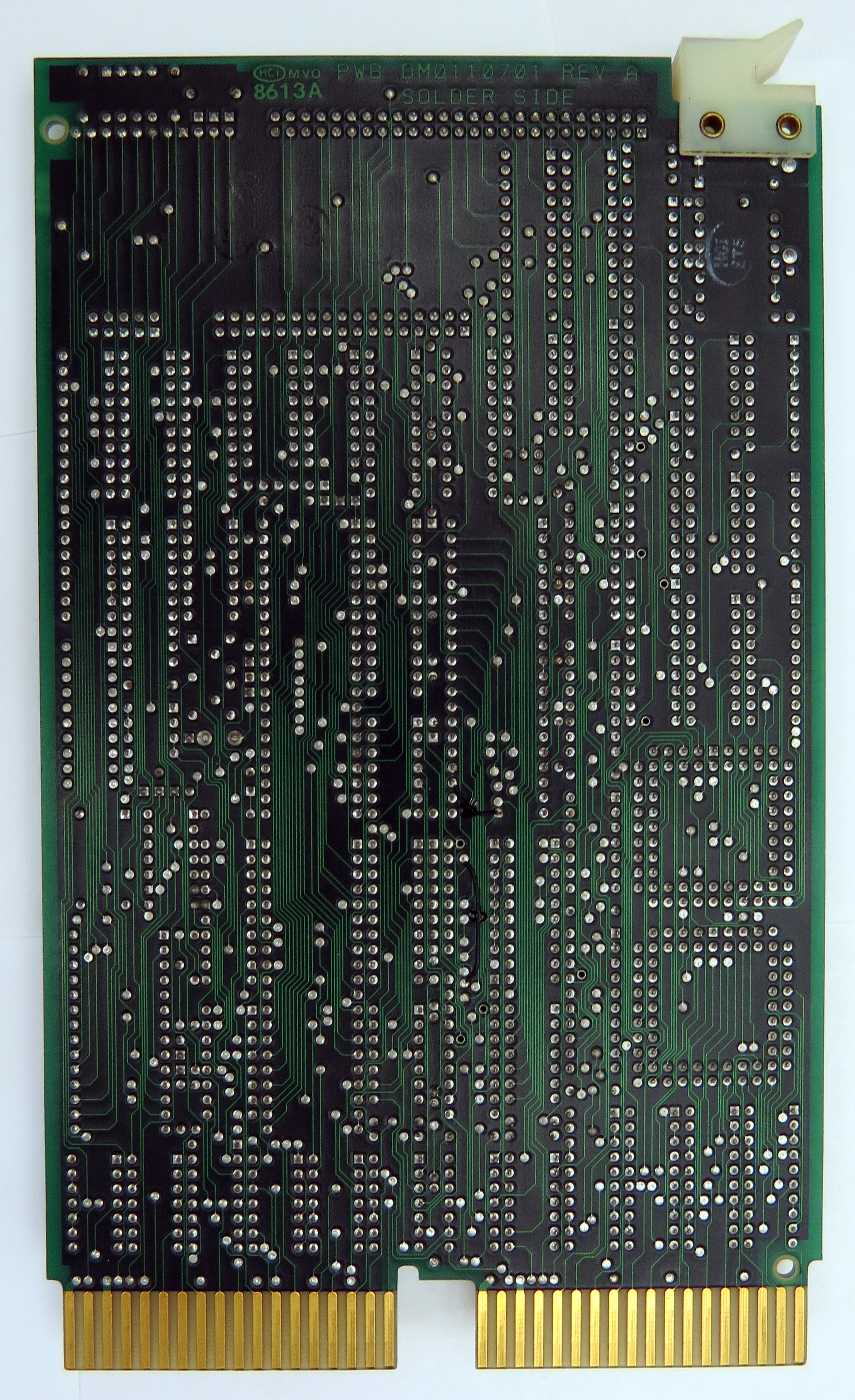

В комплекте PDP-11/73 ROI была такая платка

маркировка CTS-11
Код

            CTS11       Q   Baydel QIC 2 .25" DC600A/DC300XL tape cartridge
                            drive controller.  Registers are similar, but
                            not identical, to TSV05

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

на плате AM2910 - контроллер микропрограмм
Нажмите для просмотра прикрепленного файла
и две AM2901 - 4bit ALU
Нажмите для просмотра прикрепленного файла

на шине отвечает на 17772520 и 17772522
опознает драйвер MS.SYS
вектора 224 и 300

заявлен как контроллер ленты Tandberg TDC3610
с которым поставлялся в комплекте
SuperMax

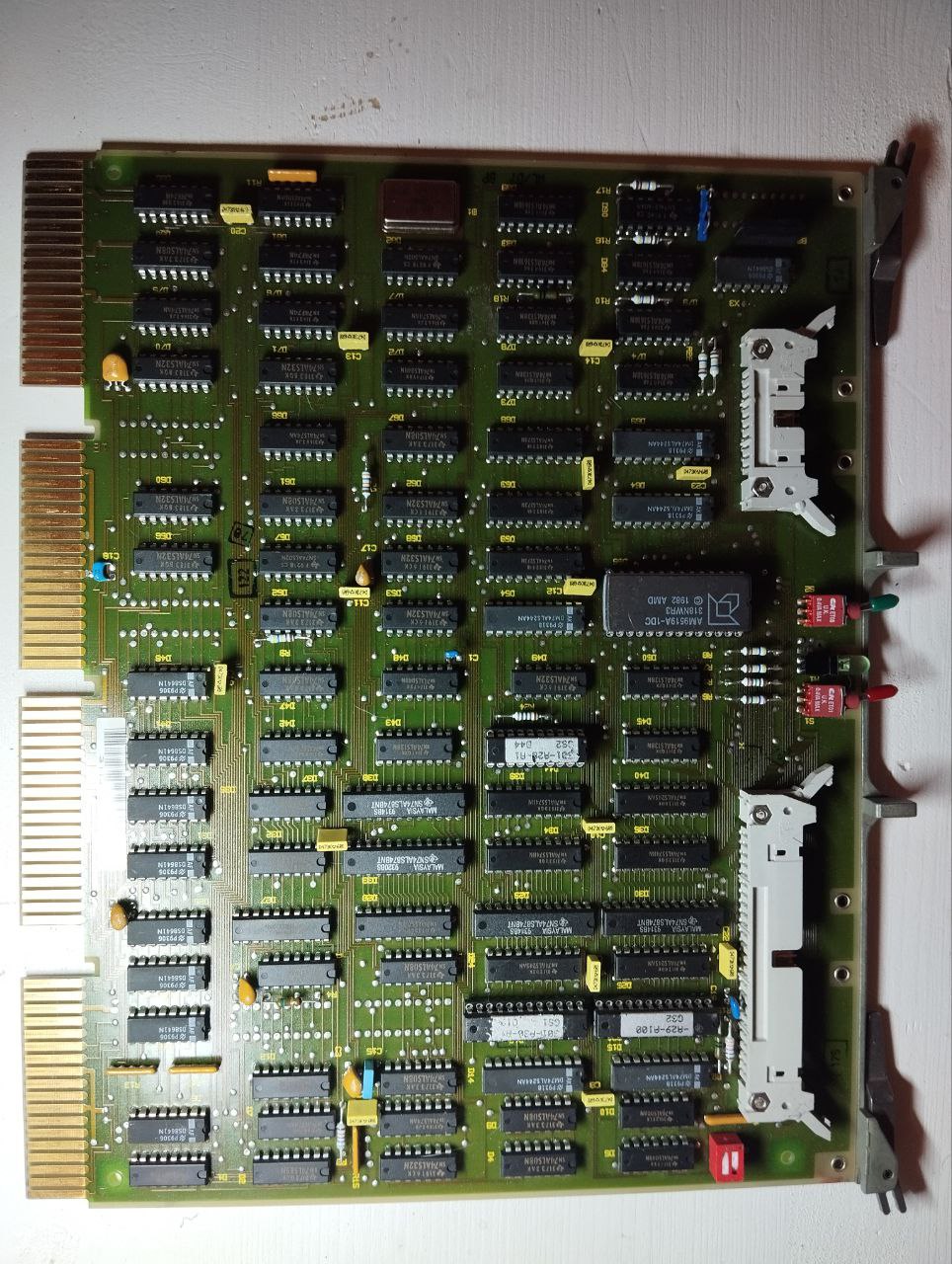

В комплекте PDP-11/73 ROI была плата

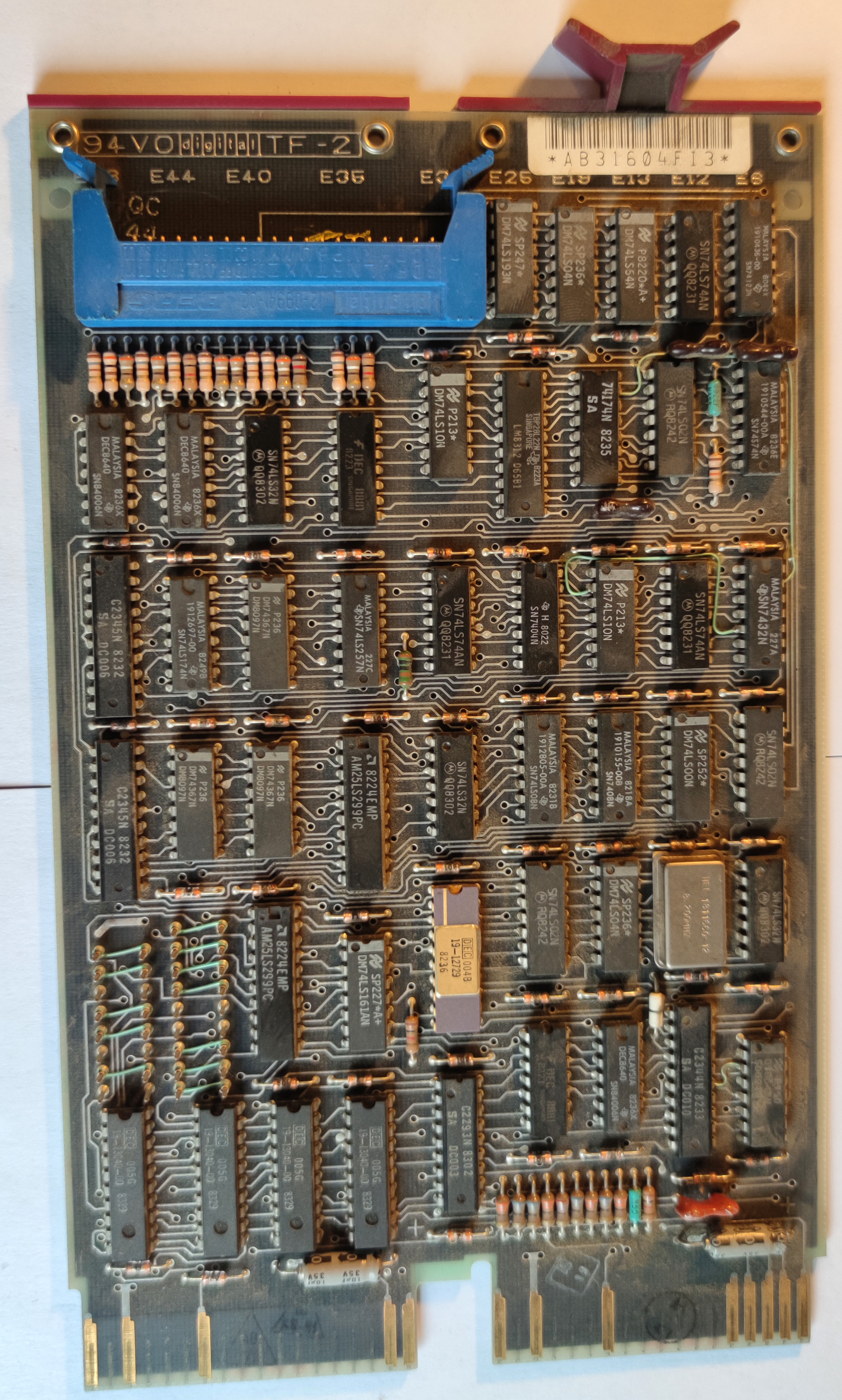

MLS1-DRV11B

по всей видимости что-то на тему
Код

M7651       DRV11-WA    Q   18/22-bit DMA general purpose parallel interface
M8040       DRV11-C     Q   16-bit parallel line unit


Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
SuperMax

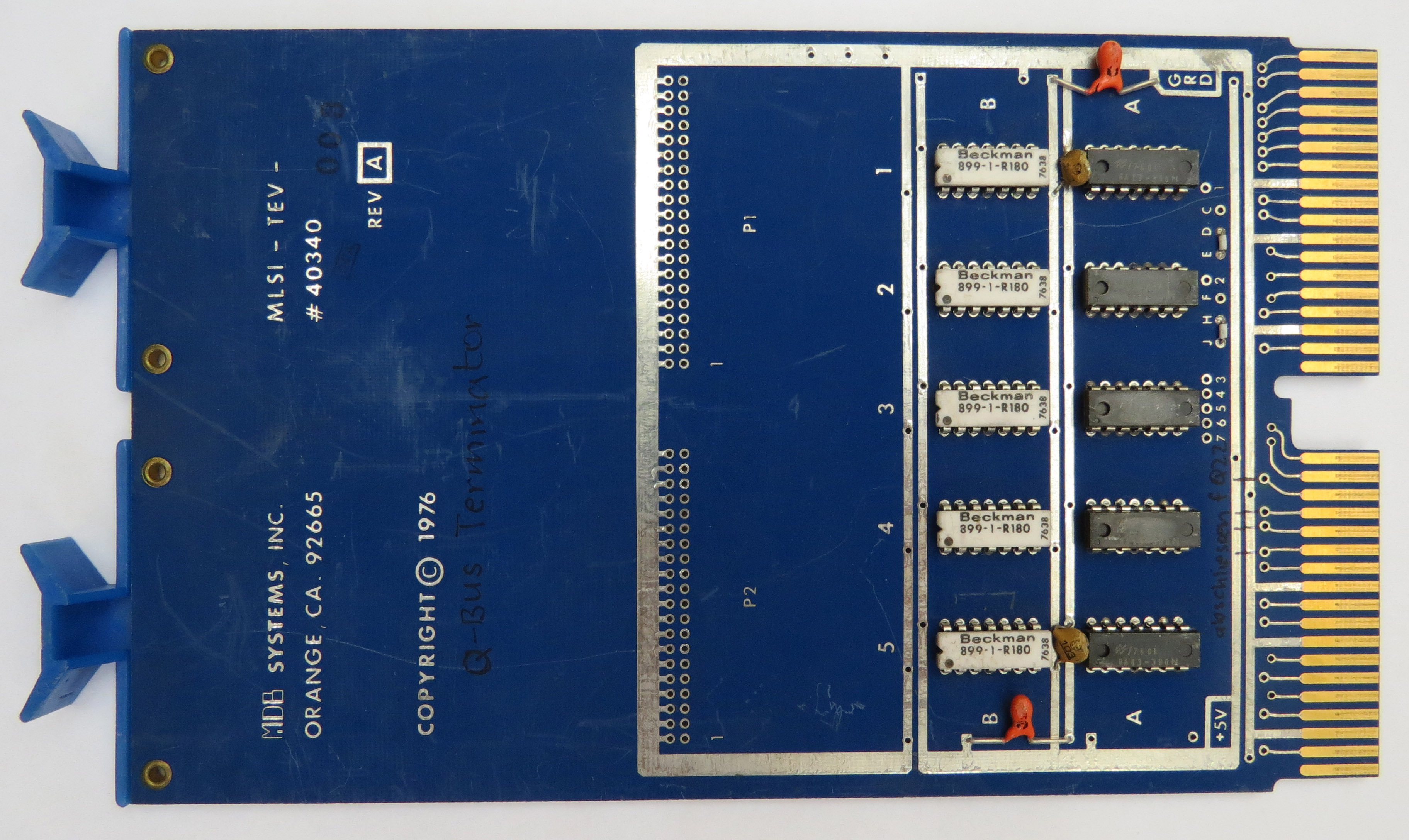

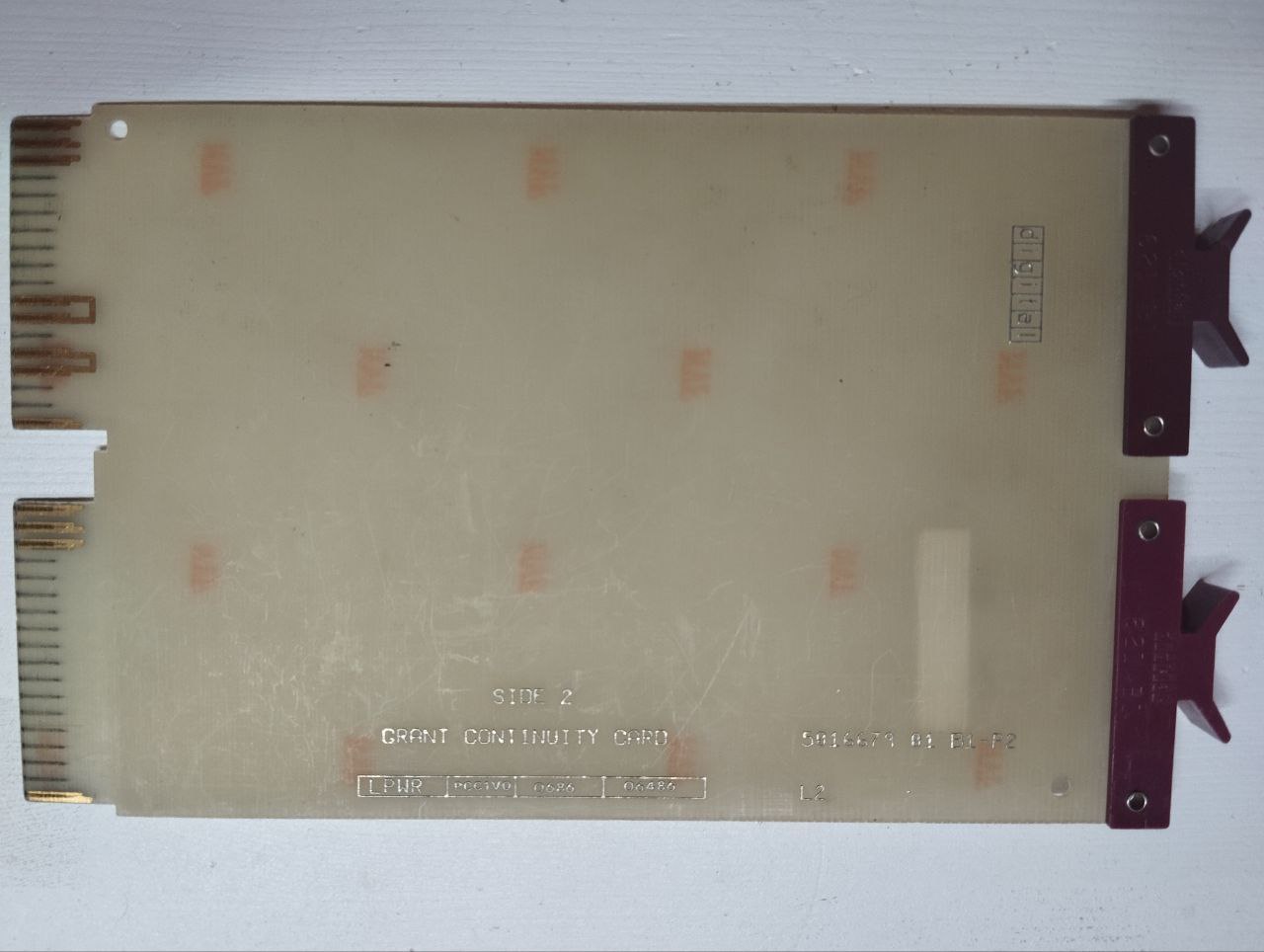

В комплекте PDP-11/73 ROI был и терминатор установленный в конец корзинки

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
rtype
Phillips Computers

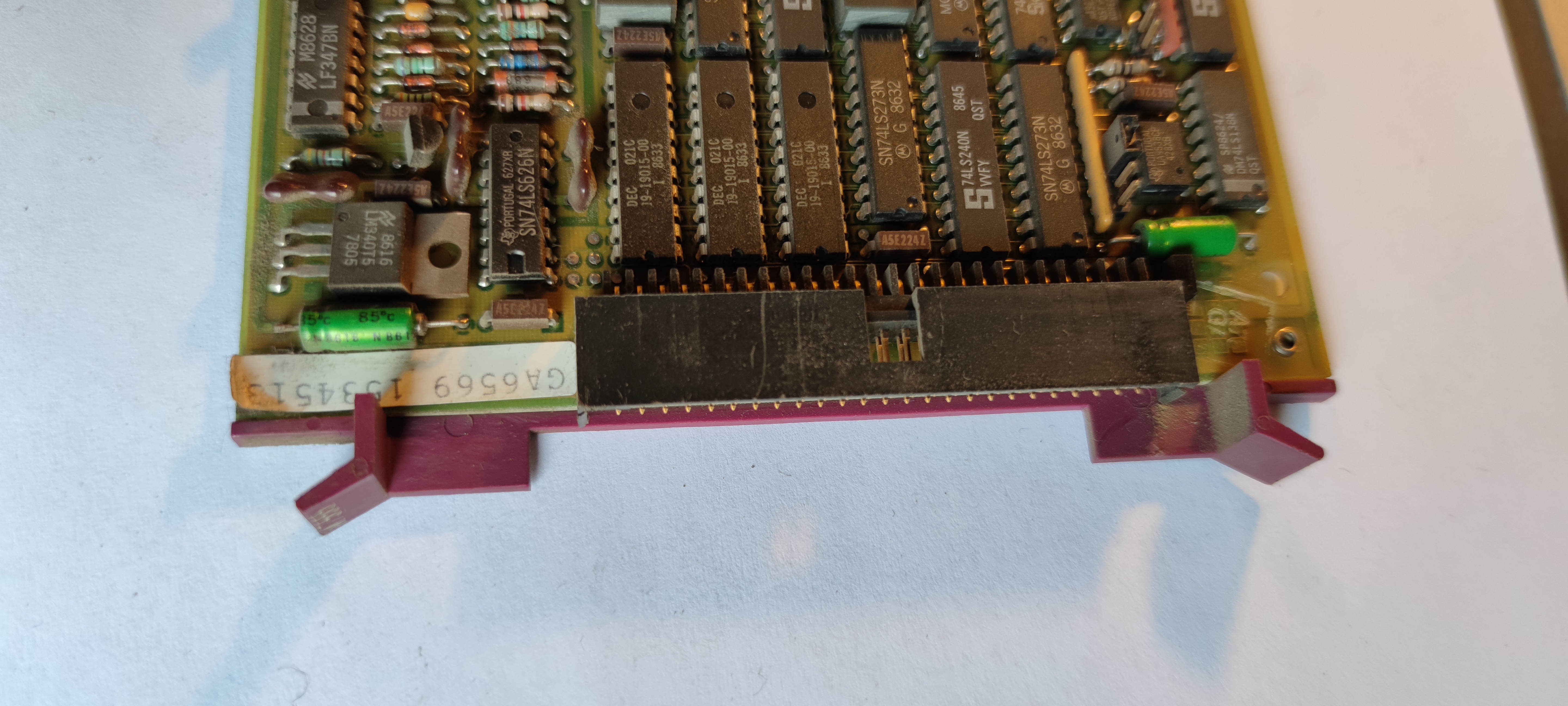

неизвестная плата в богатой комплектации на борту.

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
rtype

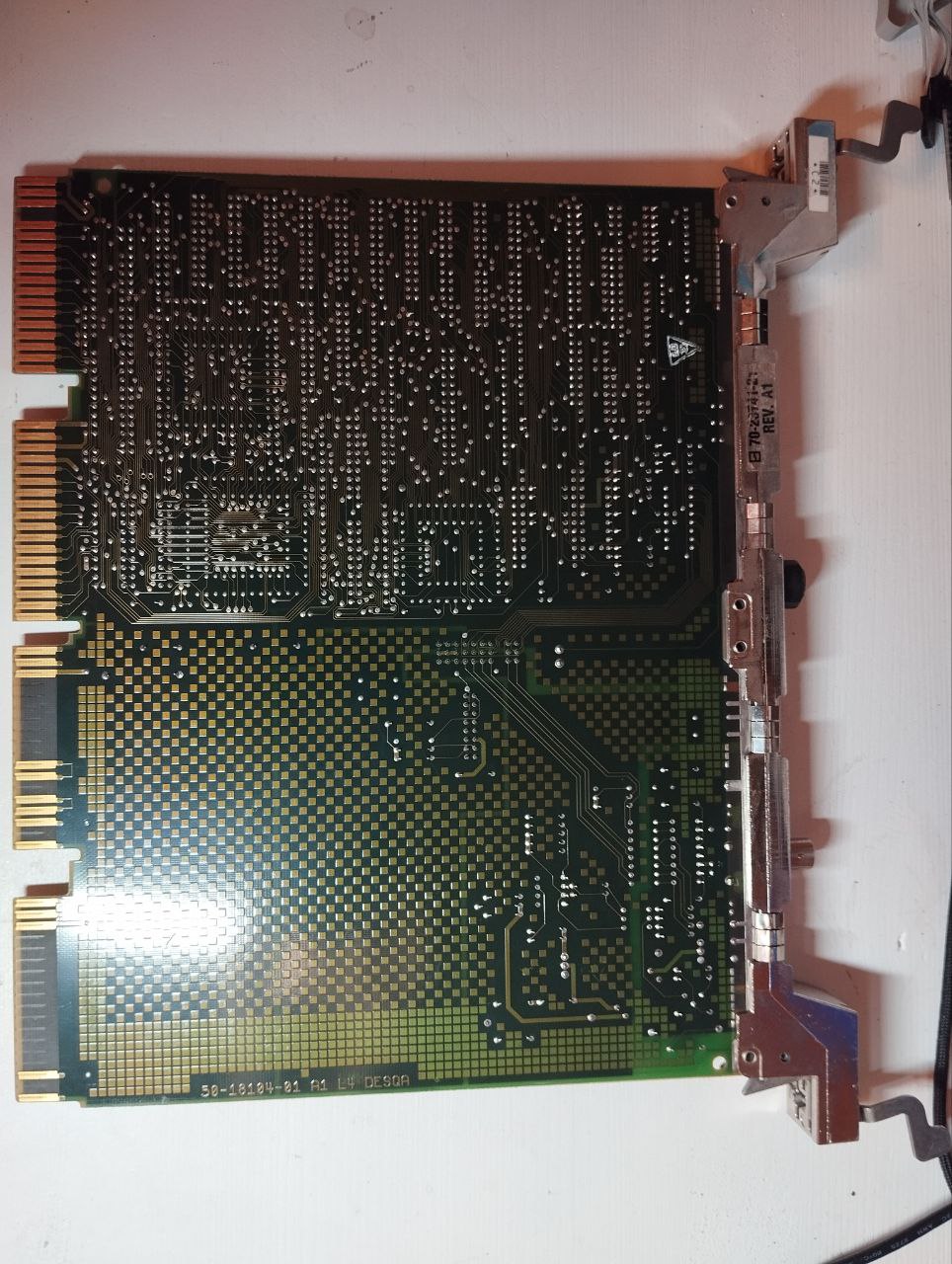

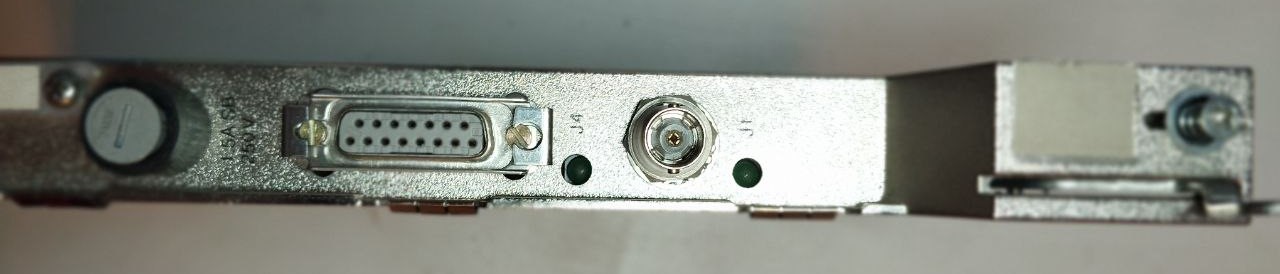

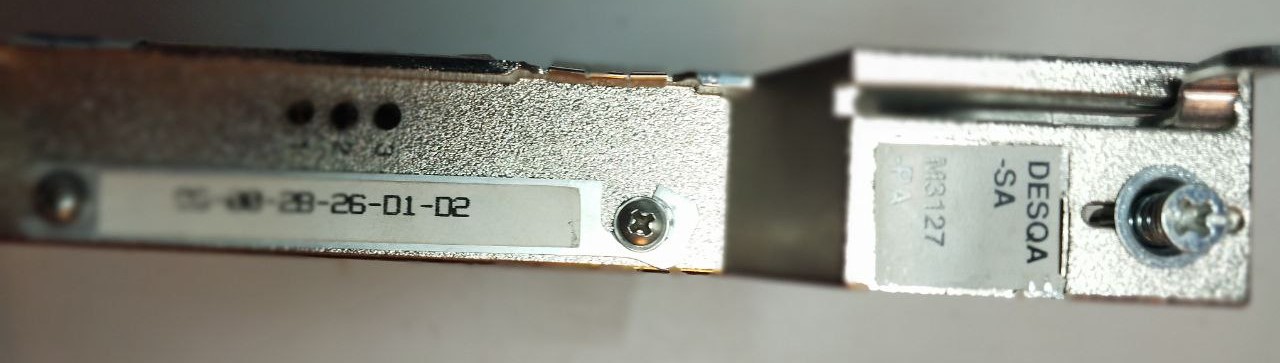

M7504 DEQNA
DELQA-SA M7516-PA
