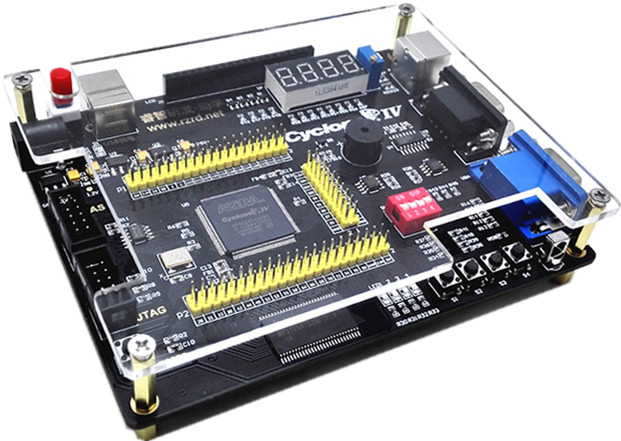

Макетная плата RZ-easyfpga A2.2 Altera Cyclone IV FPGA на EP4CE6E22C8N

Фото:
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Техническое описание:

Характеристики:

1. основной чип ALTERA FPGA Циклон IV серии EP4CE6E22C8N
2. На борту EPCS16N чип серийный конфигурации, поддерживает JTAG/как два download mode
3. На борту оперативная память 64 Мбит SDRAM HY57V641620FTP-7 , поддержка SOPC, развитие NIOSII
4. Встроенный активный кварц на 50 мГц
5. Три стабилизатора напряжения на LM1117 3,3 В - для интефейсов
6. 1,2В в для обеспечения основного напряжения FPGA (ядра)
7. 2,5В для работы PLL
8. Необходимое количество блокировочных конденсаторов
9. Питание от внешнего источника +5В или USB
10. 1 Кнопка сброса, также может использоваться в качестве кнопки ввода пользователя
11. 1 переключатель питания
12. 1 светодиодный светодиодный индикатор питания
13. Из всех интерфейсов IO, универсальный мм 2,54 мм интервал, может быть легко расширен
14. Интерфейс загрузки JTAG для загрузки файла. SOF, скорость быстрая, рекомендуется обычное использование этого интерфейса
15. Как интерфейс загрузки для загрузки файла. POF, скорость медленная, нужно использовать этот интерфейс, когда процесс отверждения

Переферия:

1. 4 кнопки
2. 4 светодиода
3. 4х значный 7-ми сегментный индикатор
4. 4 переключателя одним блоком (подключены параллельно кнопкам)
5. 1 зуммер
6. PS/2 интерфейс
7. RS232 последовательный порт
8. 1*20 pin lcd Разъем, Поддержка lcd 1602, lcd 12864, TFT lcd
9. Температура сенсор LM754A, для термометр эксперимент
10. Многооборотный регулятор для ЖК-подсветки
11. Интерфейс VGA, для экспериментов с дисплеем
12. I2C последовательный EEPROMAT24C08, для шины IIC эксперимент
13. Инфракрасный приемный модуль
14. Оперативная память HY57V641620FTP-7
SuperMax
Различный утиль для работы RZ-EasyFPGA Altera Cyclone IV

Нажмите для просмотра прикрепленного файла


SuperMax
Рабочий пример игры River Raid на FPGA
источник https://habr.com/ru/post/313092/

Нажмите для просмотра прикрепленного файла
для компиляции нужен QUARTUS не ниже 16

для работы нужна PS/2 клавиатура + монитор со входом VGA


SuperMax
Работа с набортной памятью HY57V641620FTP-7
Нажмите для просмотра прикрепленного файла
alfavirttual
Здравствуйте! У вас нет pcb или gerber файлов данной платы ?
SuperMax
Цитата(alfavirttual @ 24.6.2023, 2:33) *
Здравствуйте! У вас нет pcb или gerber файлов данной платы ?

увы

но тут я не вижу ничего сложного - можно и самому нарисовать
