В связи с выпуском новых прошивок в которых была задействована батарейка и RTC, была обнаружена странная проблема - повышенное энергопотребление

причина оказалась в ошибке поставки диодов: нужны BAT54C а пришли BAT54S

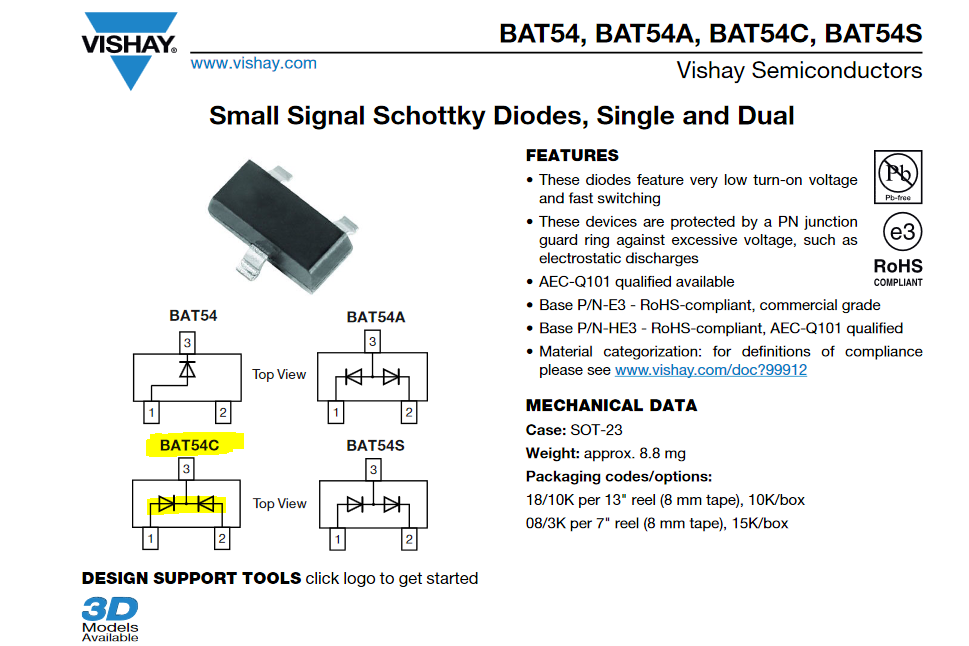

отличие у них вот такое:
Нажмите для просмотра прикрепленного файла

судя по данным заказа это произошло на 2й сотне диодов заказанных в декабре 2020ого года
соответственно, все контроллеры после этой даты могут содержать не те диоды

маркировка правильных BAT54C - KL3, а неправильных BAT54S - KL4

решение:

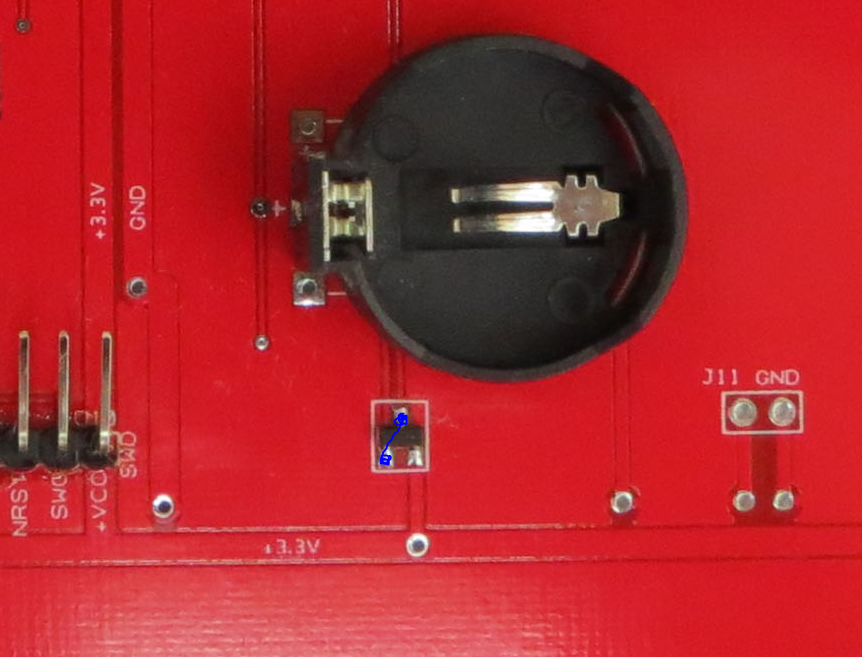

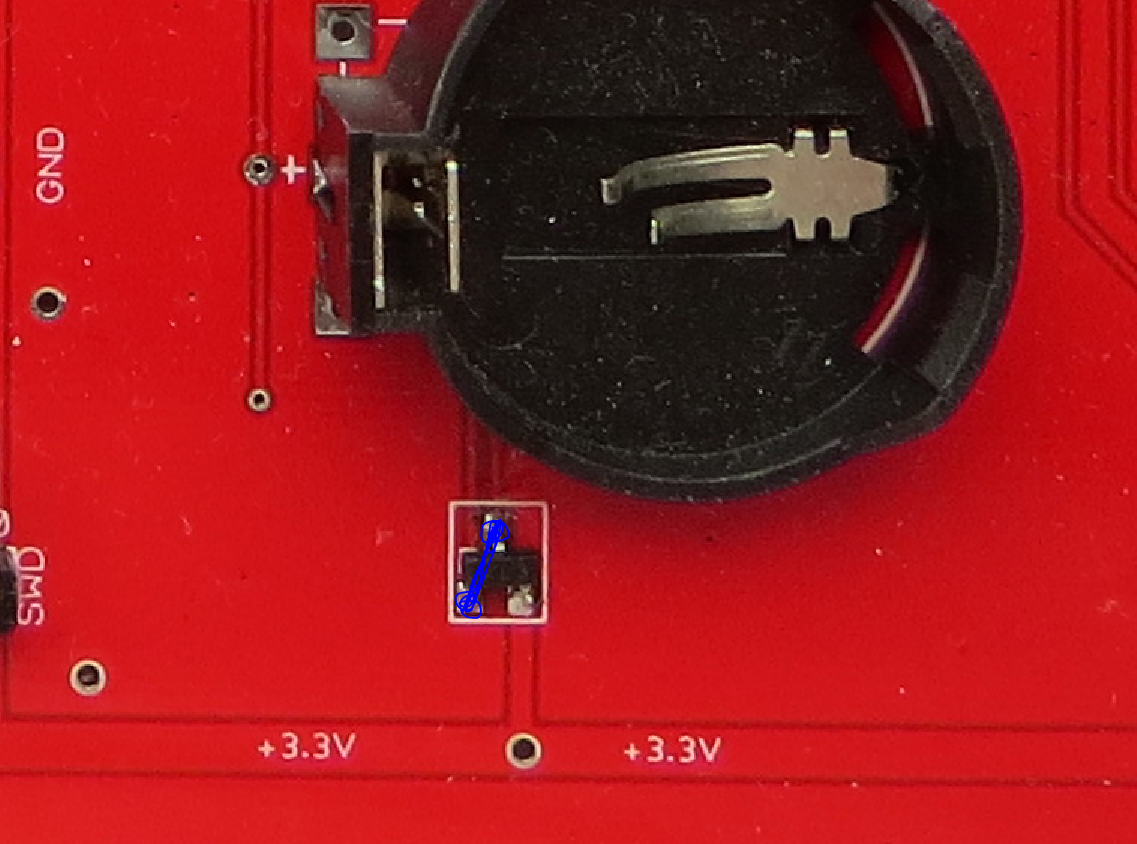

выпаять проблемный диод и запаять перемычку

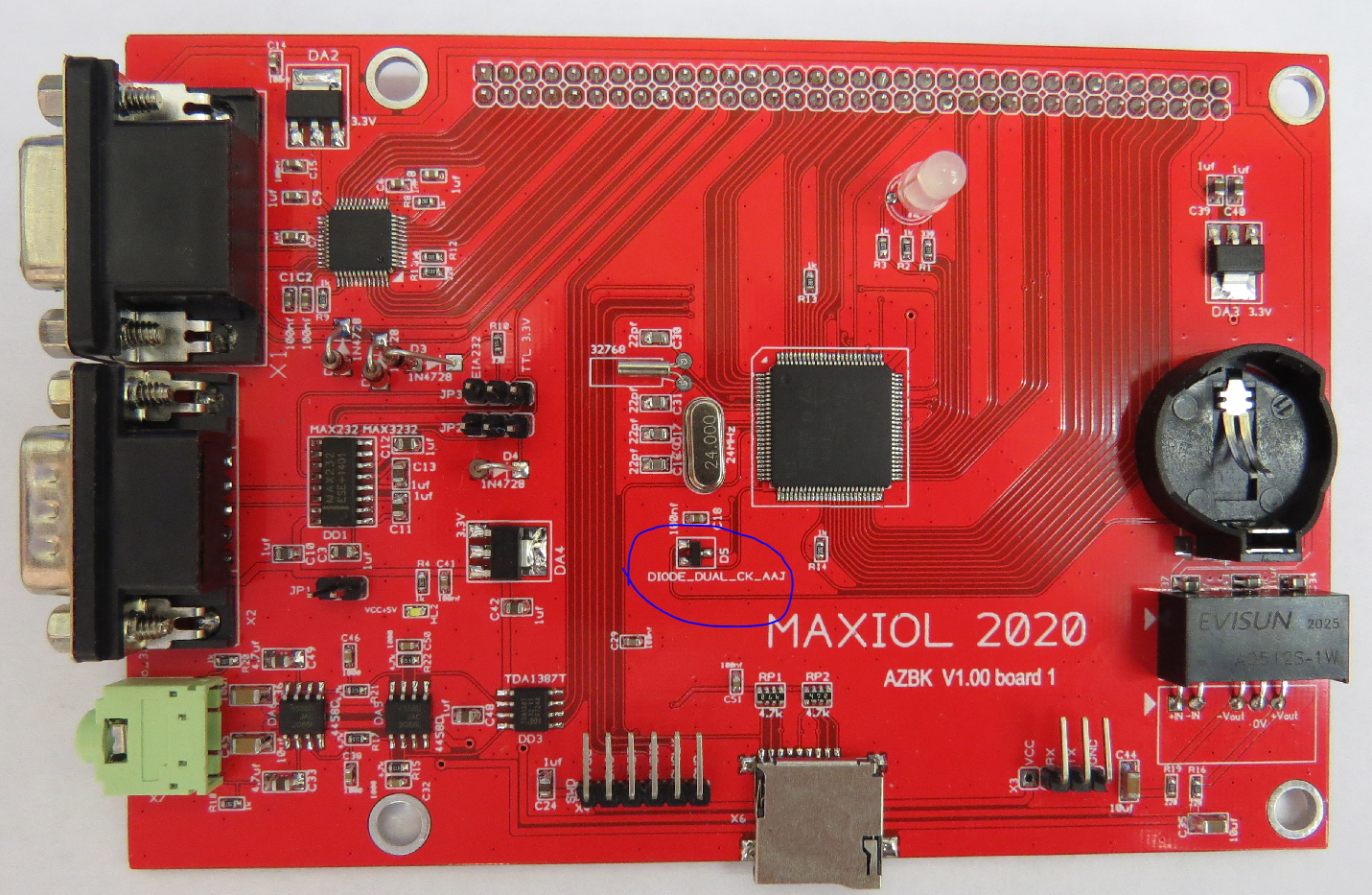

AZБК
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

AZ МПИ V1.01
Нажмите для просмотра прикрепленного файла

AZ МПИ V2
Нажмите для просмотра прикрепленного файла

AZQBUS
Нажмите для просмотра прикрепленного файла

AZ УКНЦ
Нажмите для просмотра прикрепленного файла
