МС9002, которым комплектуются ДВК3/ДВК3М/ДВК4 - это исключительно качественный и не убиваемый блок питания.
Интересен полностью независимыми каналами +5 +12, что позволяет обеспечить питание самой разнообразной нагрузки.

Максимальные токи (те с минимальными доработками) на уровне замены проводников с блока питания на разъемы
+5В - до 24-25А
+12В до 14А
для обеспечения данных токов необходимо немного подкрутить защиту по току.

Начнем с комплекта документации по данному блоку питания:

Техническое описание и инструкция по эксплуатации
2.087.314 ТО
 pdp_11.ru_MC9002_TO.pdf ( 17.76 мегабайт ) Кол-во скачиваний: 10230


Паспорт
 pdp_11.ru_MC9002_PS.pdf ( 5.86 мегабайт ) Кол-во скачиваний: 10094


Качественный скан схемы и перечня элементов
 pdp_11.ru_MC9002_schematic.pdf ( 12.1 мегабайт ) Кол-во скачиваний: 10531


Ведомость
 pdp_11.ru_MC9002_ved.pdf ( 1.05 мегабайт ) Кол-во скачиваний: 9951


Зип
 pdp_11.ru_MC9002_ZIP.pdf ( 4.76 мегабайт ) Кол-во скачиваний: 10316

[SuperMax]

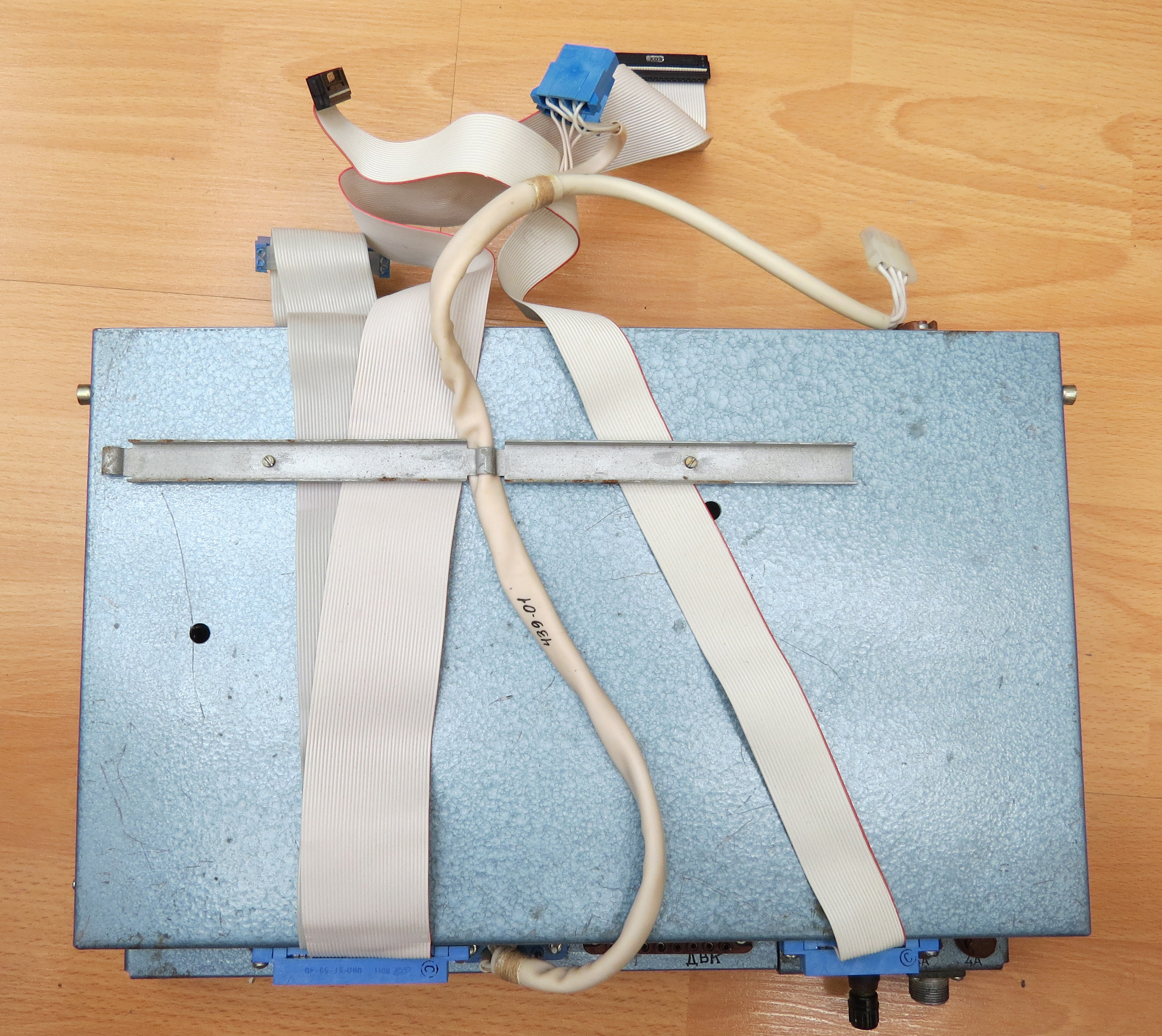

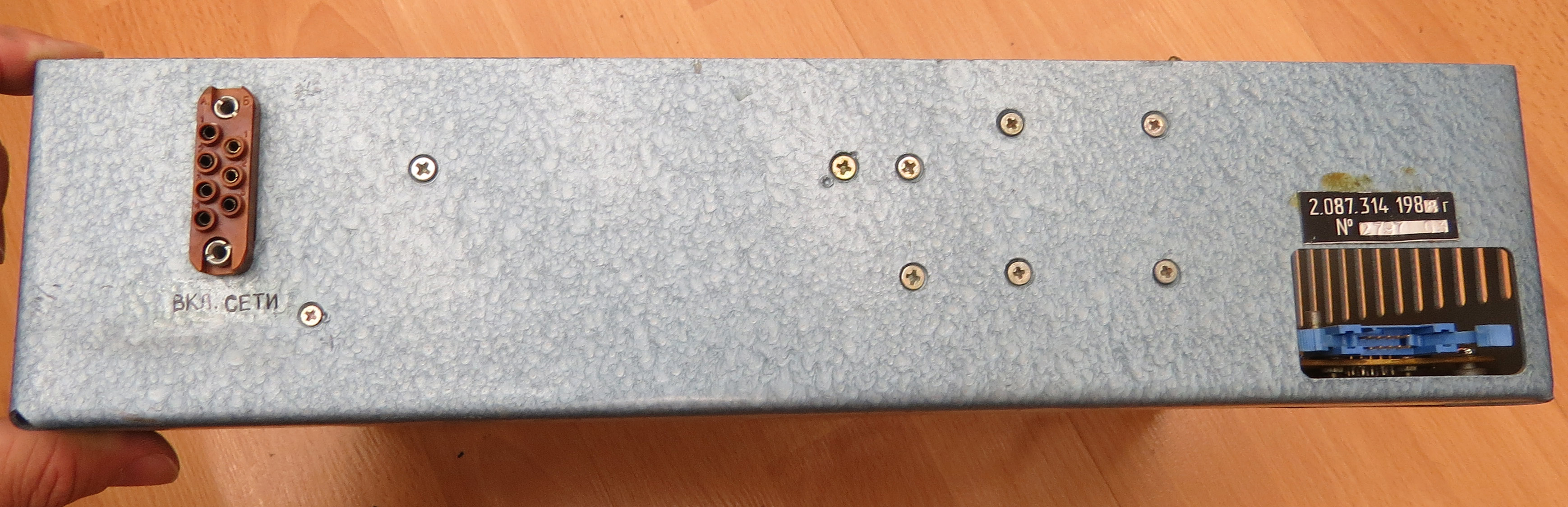

Фотоотчет по блоку питания 1988 года выпуска

отличие от более новых - нет дополнительных дросселей в фильтре на выходе каналов +5 и +12
как следствие более высокий уровень пульсаций

На фото виден результат проведенной ревизии БП - те полная замена низковольтных электролитов










Судя по количеству пыли внутри БП проработал не более 3-4х лет в нормальных условиях
однако, вскрытие показало что большая часть электролитов в выходных фильтрах уже потекла

Результат потекших электролитов хорошо заметен - при тестировании памяти (тест Т4 на МС1201.03) слышен разнообразный свист (идет перебор адресов на всей шине и как следствие идет хорошая импульсная нагрузка на БП).
Соответственно меняем все электролиты, в том числе и самые маленькие ибо они и в советские времена были отстойного качества и сейчас уж тем более поменяли свои параметры.
В фильтрах ставим хорошие электролиты LowESR набирая 8-10тыс мкф по +12 и 20-30тыс мкф на +5

Результат - БП больше не свистит и слышен только вентилятор

[SuperMax]

Более новый БП 1990года выпуска, в нем тоже проведена ревизия.

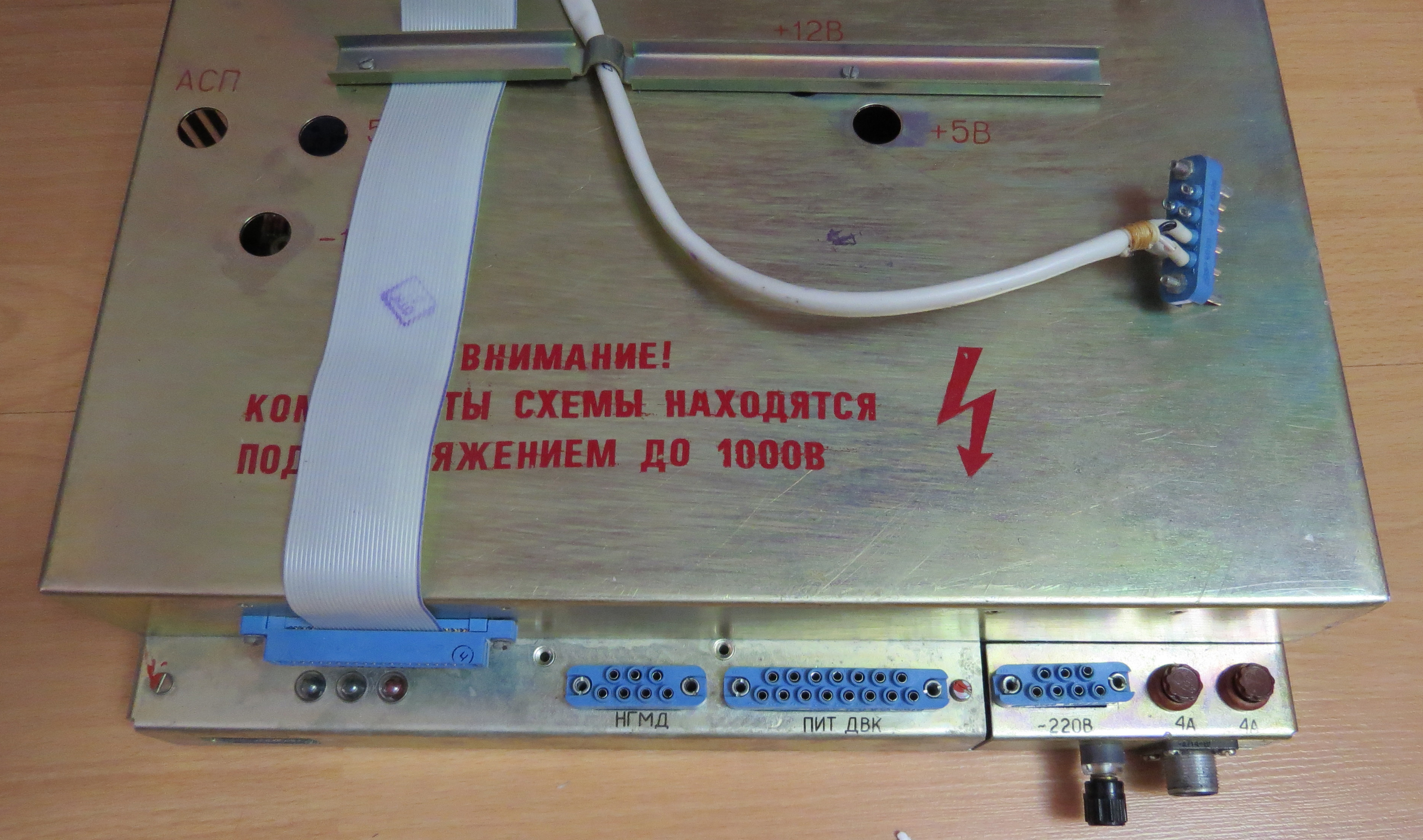

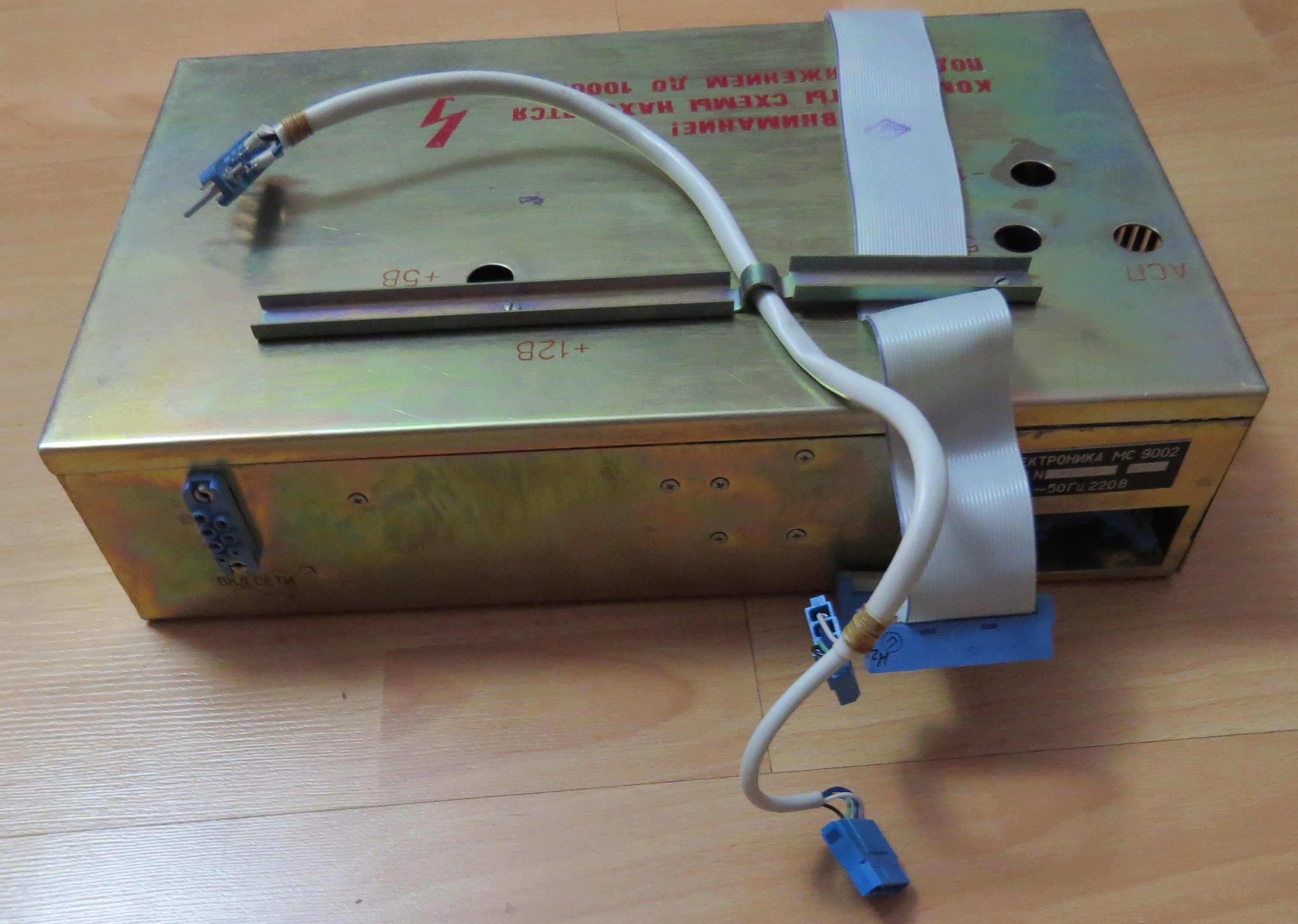

Внешний вид




Вскрываем - фото с разных ракурсов













После ревизии электролитов


Установлен в шасси
