> Блок питания для Квант (ДВК4) - МС9028
SuperMax
сообщение 25.4.2015, 16:58
Сообщение #1


Администратор
*****

Группа: Root Admin
Сообщений: 5 841
Регистрация: 7.1.2006
Из: Красноярск
Пользователь №: 1



Схемы БП МС9028 увы не нашел.
силовые ключи КТ841А

следует отметить, что схема грамотная и выход из строя одного ключа не приводит к пробою второго.
сам столкнулся с выходом из строя БП - вылетел КТ812 (который видимо был поставлен как ближайшая, но не корректная замена )

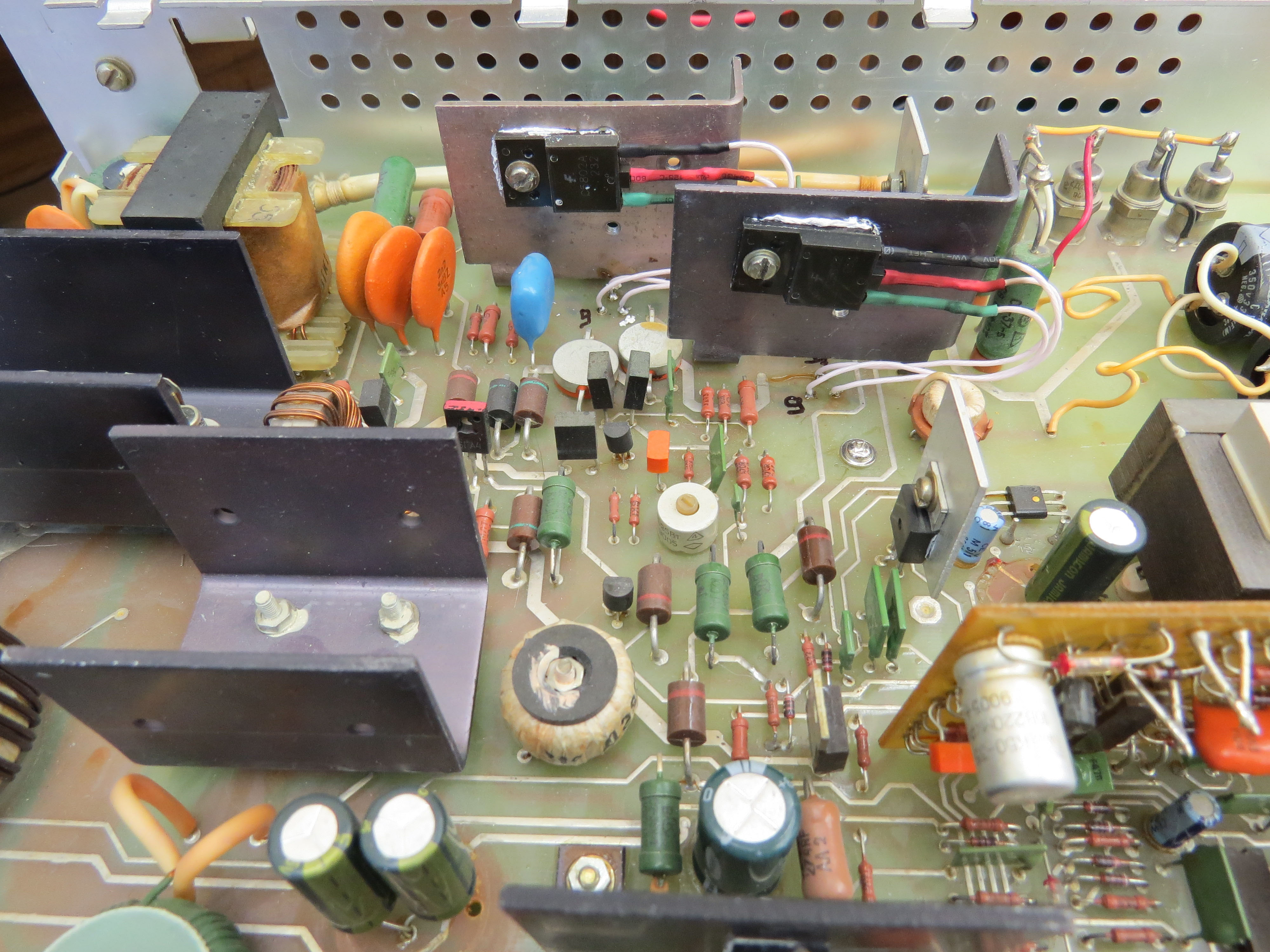

поискав в запасах нашел 2SC5802

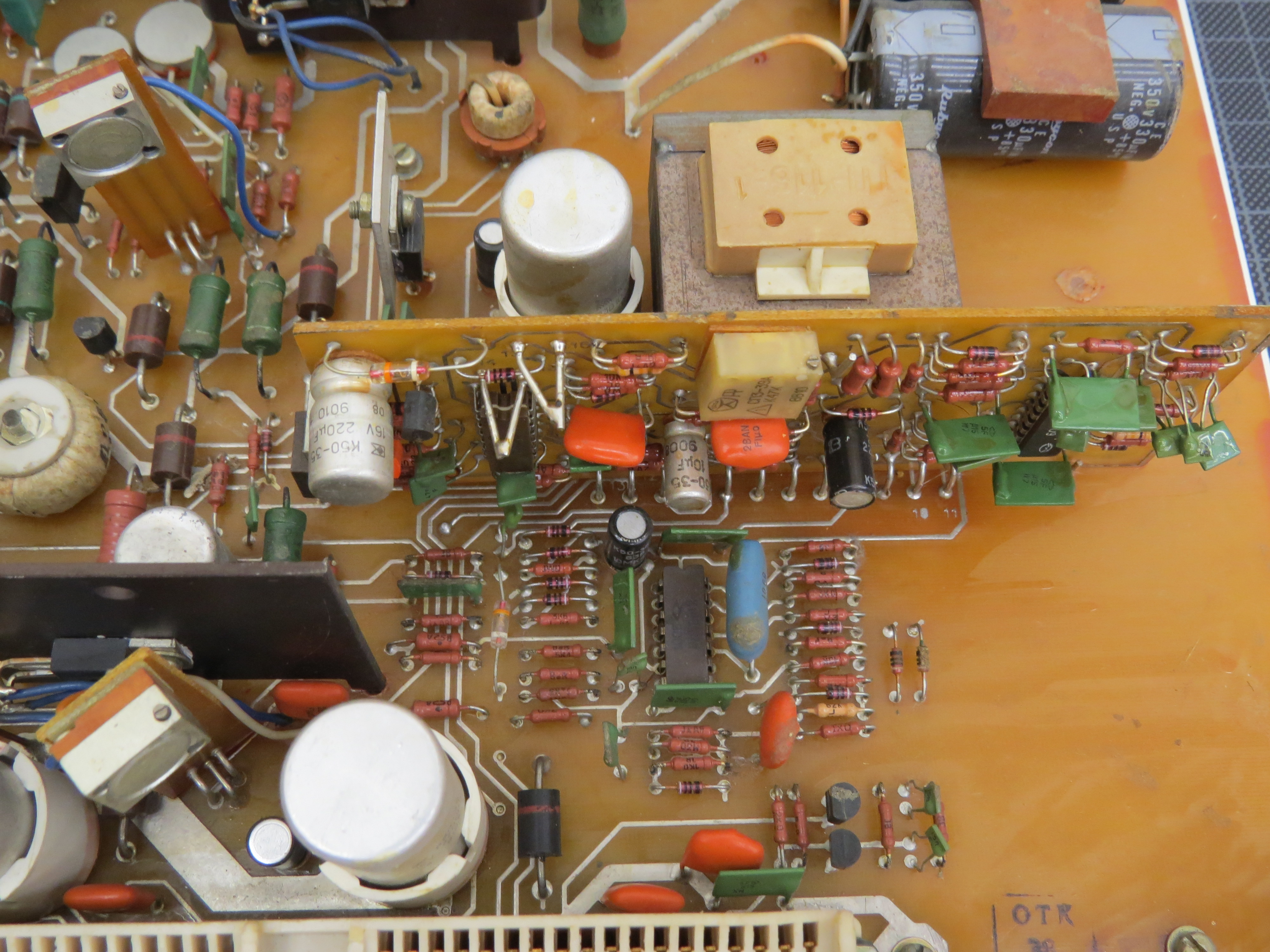

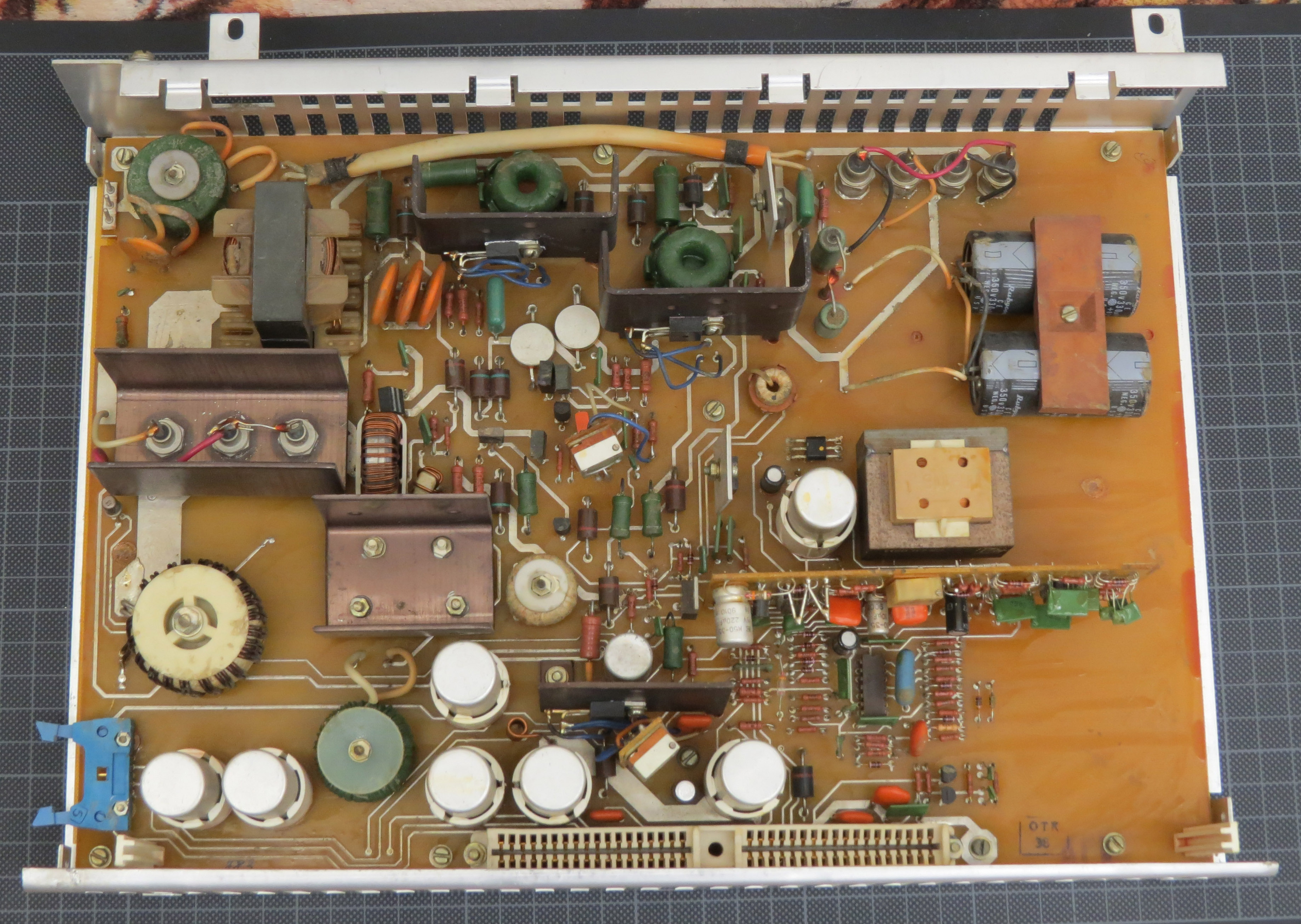

Прикрепленное изображениеПрикрепленное изображение

также хочу обратить внимание на проведенную замену электролитов на современные LowESR -
БП от этого сразу перестает "шипеть"


--------------------
Живы будем - Не помрем !
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
SuperMax
сообщение 25.4.2015, 17:05
Сообщение #2


Администратор
*****

Группа: Root Admin
Сообщений: 5 841
Регистрация: 7.1.2006
Из: Красноярск
Пользователь №: 1



Параметры

КТ841А
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 600
Максимально допустимый ток к ( Iк макс.А) 10
Статический коэффициент передачи тока h21э мин 12
Граничная частота коэффициента передачи тока fгр.МГц 10
Максимальная рассеиваемая мощность ,Вт 50


КТ812А
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 400
Максимально допустимый ток к ( Iк макс.А) 8
Статический коэффициент передачи тока h21э мин 4
Граничная частота коэффициента передачи тока fгр.МГц 3
Максимальная рассеиваемая мощность ,Вт 50

2SC5802
Макс. напр. к-э при заданном токе к и разомкнутой цепи б.(Uкэо макс),В 800
Максимально допустимый ток к ( Iк макс.А) 10
Статический коэффициент передачи тока h21э мин 15
Граничная частота коэффициента передачи тока fгр.МГц 4
Максимальная рассеиваемая мощность ,Вт 60




--------------------
Живы будем - Не помрем !
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
AFZ
сообщение 28.6.2019, 9:29
Сообщение #3


Пользователь
**

Группа: Продвинутые
Сообщений: 19
Регистрация: 2.6.2019
Пользователь №: 35 247



Цитата
следует отметить, что схема грамотная и выход из строя одного ключа не приводит к пробою второго.
Угу, похоже, ее содрали с СМ-овских УМ-2. Те были сделаны на КТ809 (3А. 400В, летят по каждому чиху), так схему максимально защитили от вылета ключа, чтобы заменить его и работать дальше.

Цитата
вылетел КТ812 (который видимо был поставлен как ближайшая, но не корректная замена )
Да, 812-й - единственное, что оказалось под рукой, прикинул - вроде сойдет, ну и вперед!

Тут у Хунты в теме ругают этот блочок. Он у тебя, случайно, не при пустой корзине вылетел?

Сообщение отредактировал AFZ - 28.6.2019, 9:32
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
SuperMax
сообщение 29.6.2019, 21:09
Сообщение #4


Администратор
*****

Группа: Root Admin
Сообщений: 5 841
Регистрация: 7.1.2006
Из: Красноярск
Пользователь №: 1



Цитата(AFZ @ 28.6.2019, 9:29) *
Угу, похоже, ее содрали с СМ-овских УМ-2. Те были сделаны на КТ809 (3А. 400В, летят по каждому чиху), так схему максимально защитили от вылета ключа, чтобы заменить его и работать дальше.

Да, 812-й - единственное, что оказалось под рукой, прикинул - вроде сойдет, ну и вперед!

Тут у Хунты в теме ругают этот блочок. Он у тебя, случайно, не при пустой корзине вылетел?

нет - от перегрева, те вентилятор в корпусе был выключен



--------------------
