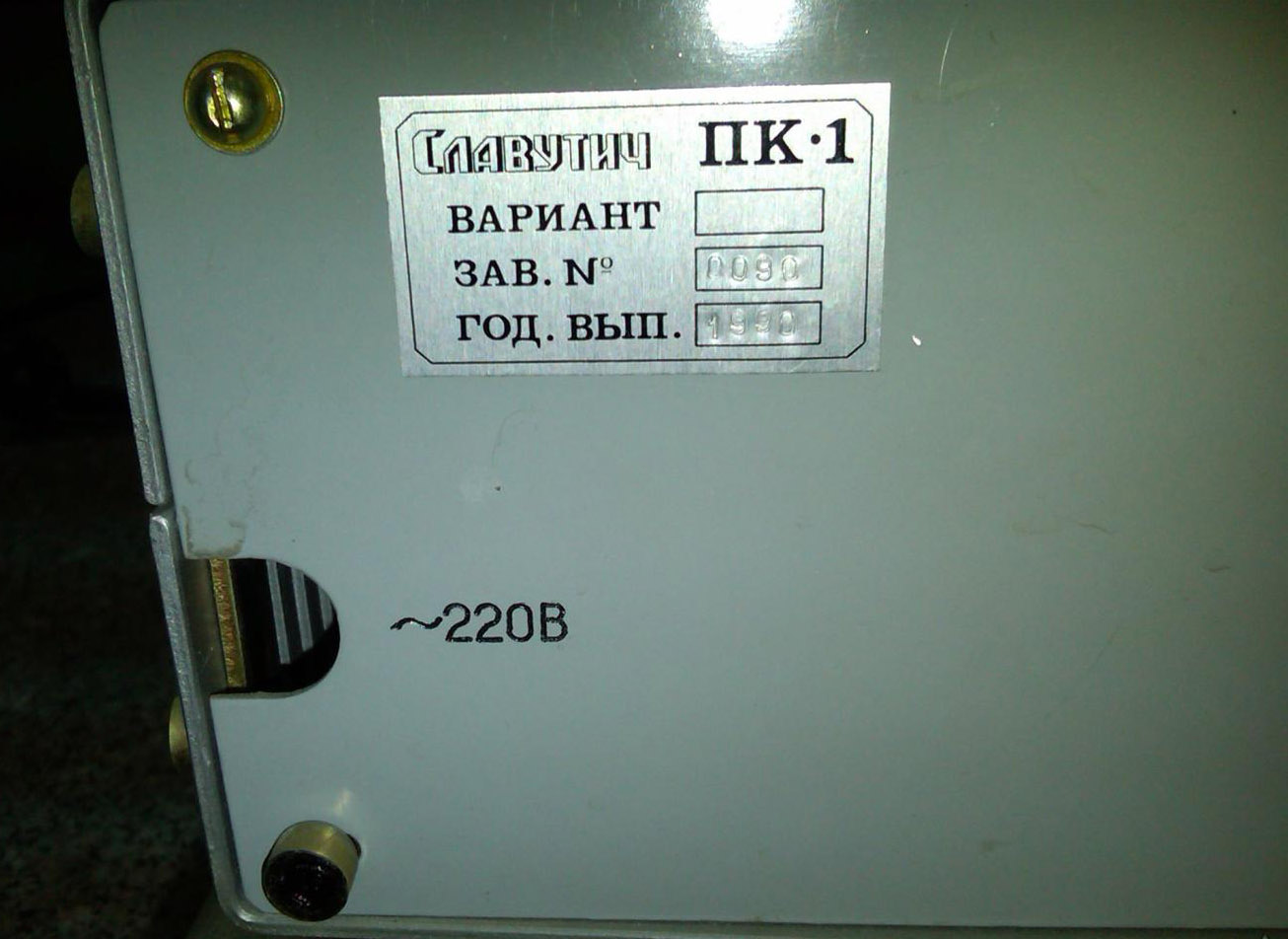

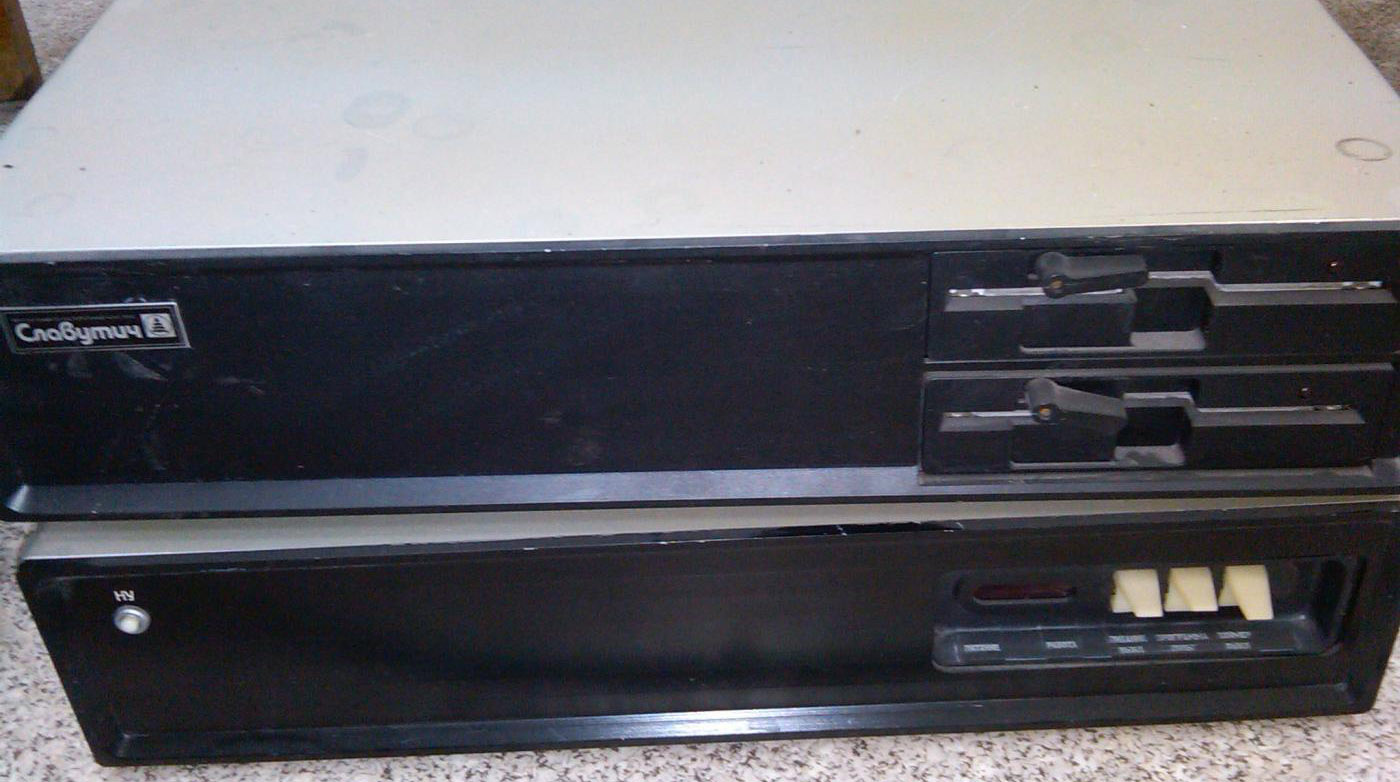

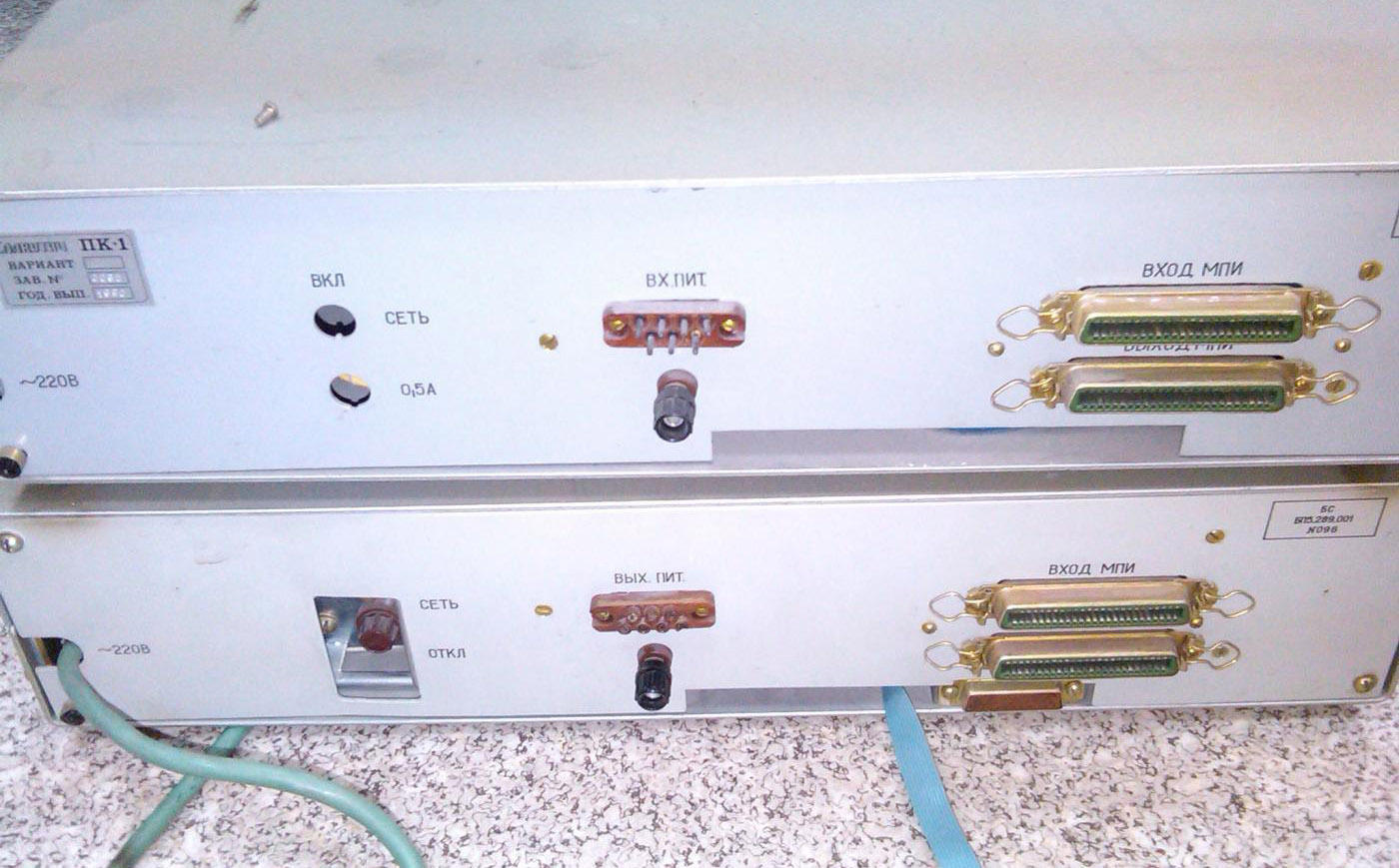

Славутич ПК-1 это ДВК-2 совместимый ПК производства/сборки ПО "Киевский радиозавод"
имеет 2 корзины соединенных кроссом МПИ    -------------------- Живы будем - Не помрем !
|
   |

|
| SuperMax |
18.1.2016, 21:32
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

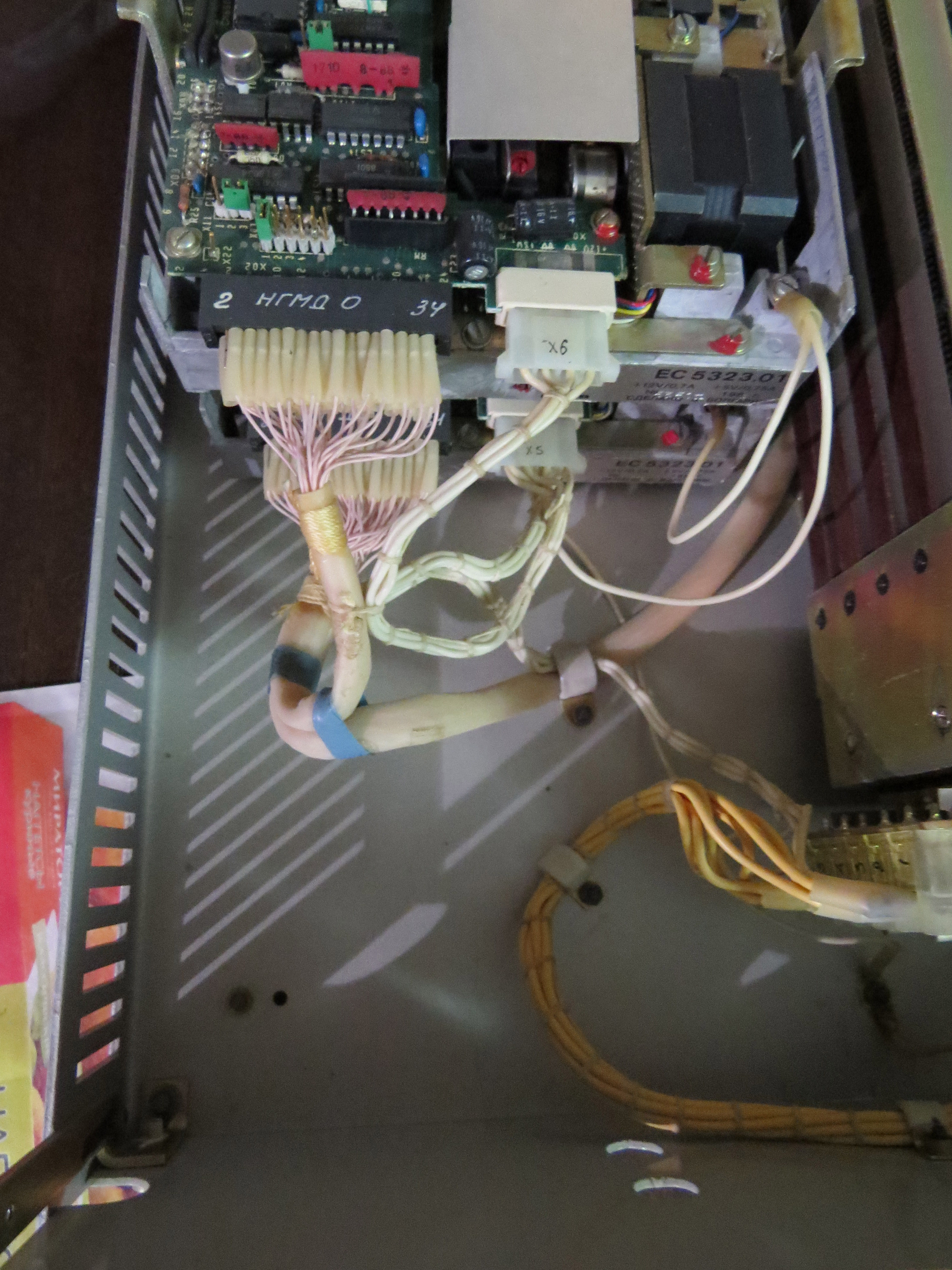

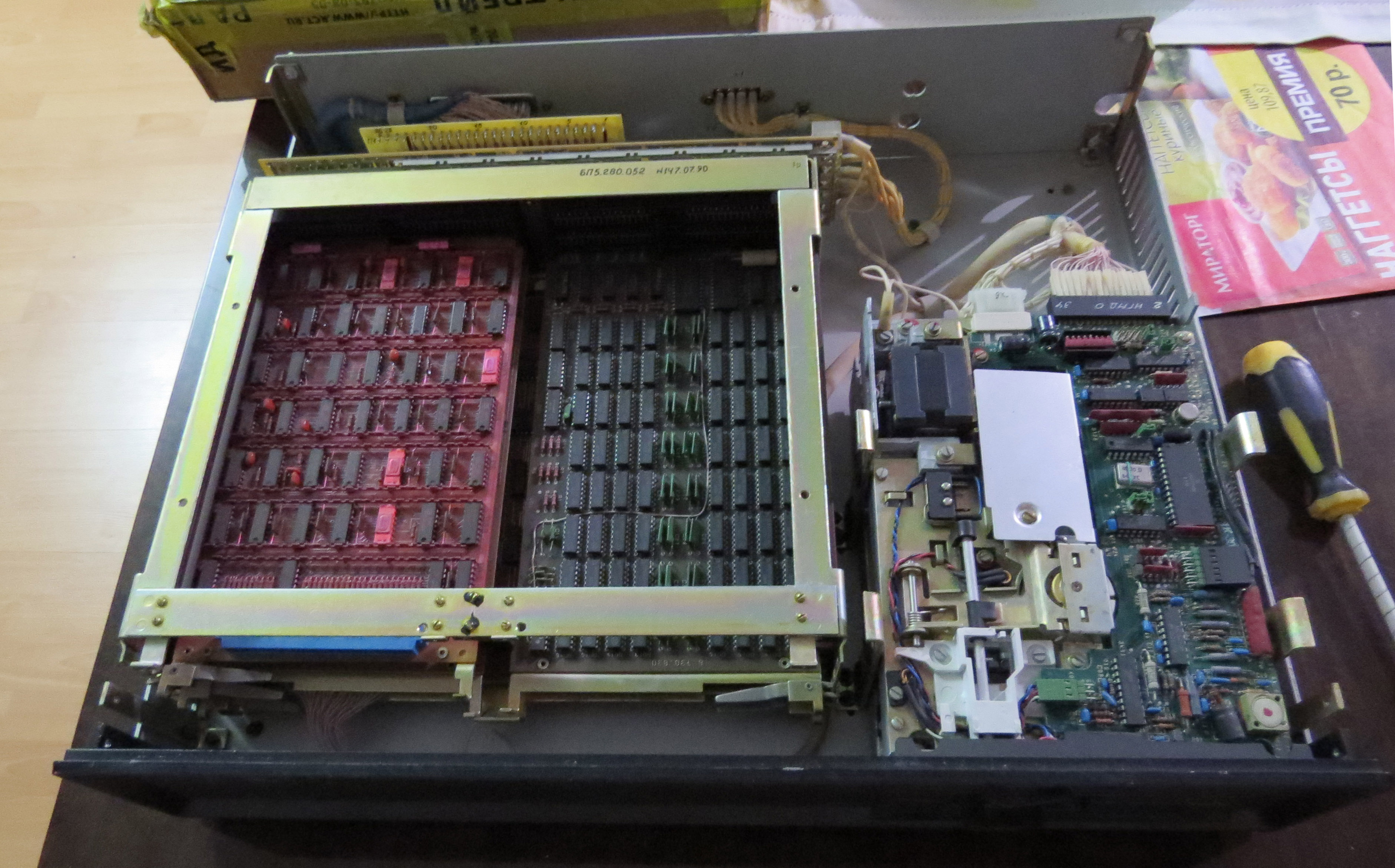

Вскрытый Блок дисководов

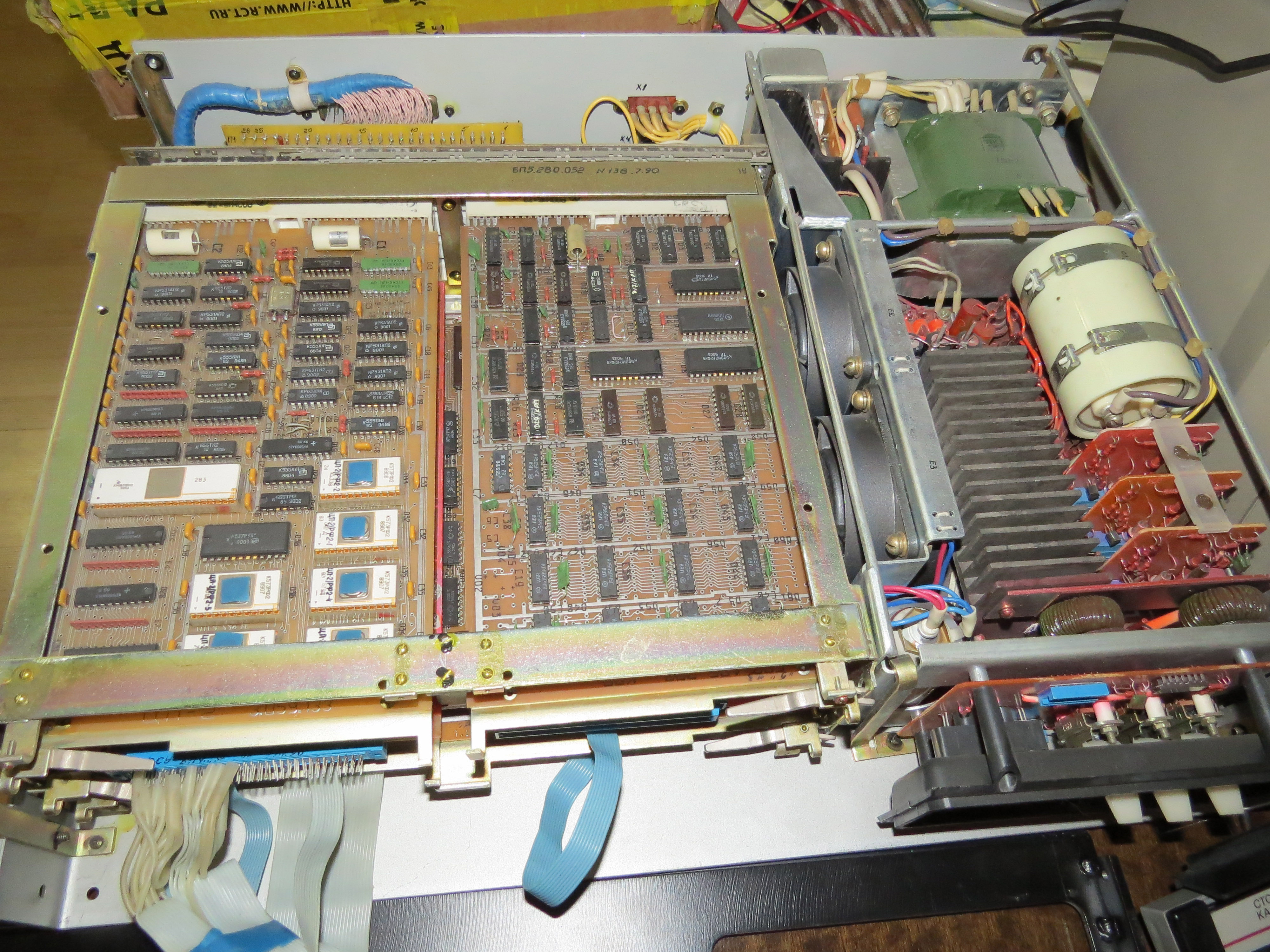

 Вскрытый системный блок  -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
18.1.2016, 21:40
Сообщение
#3
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

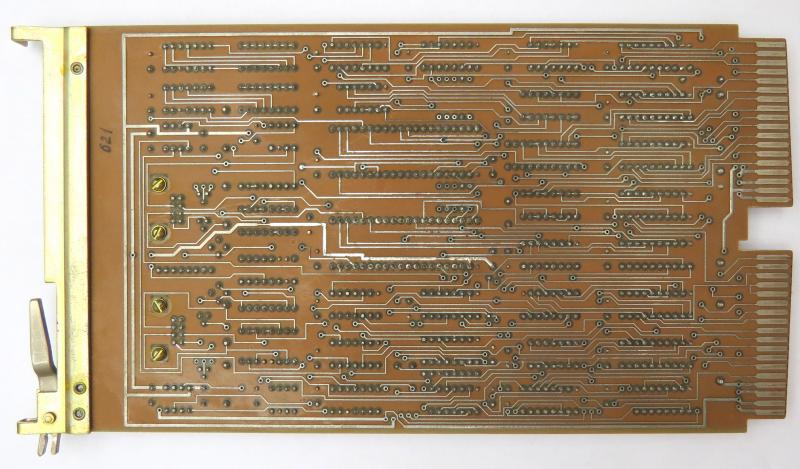

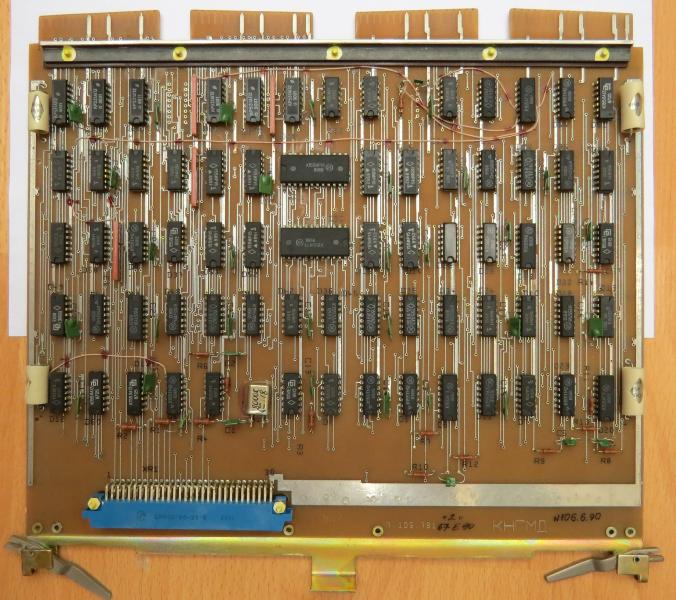

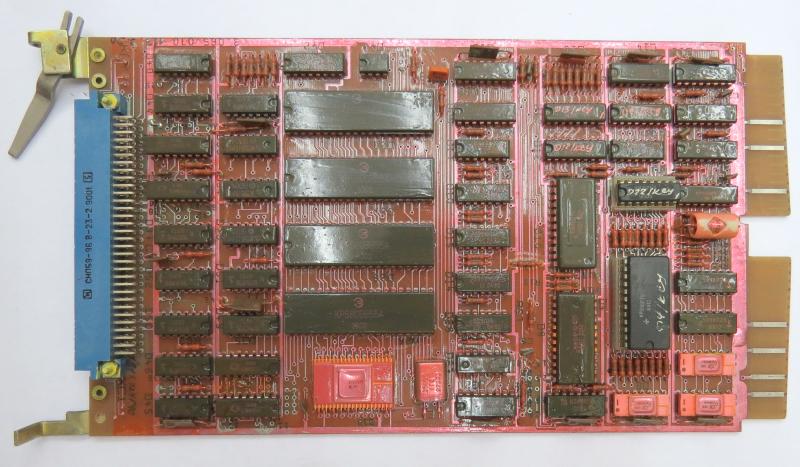

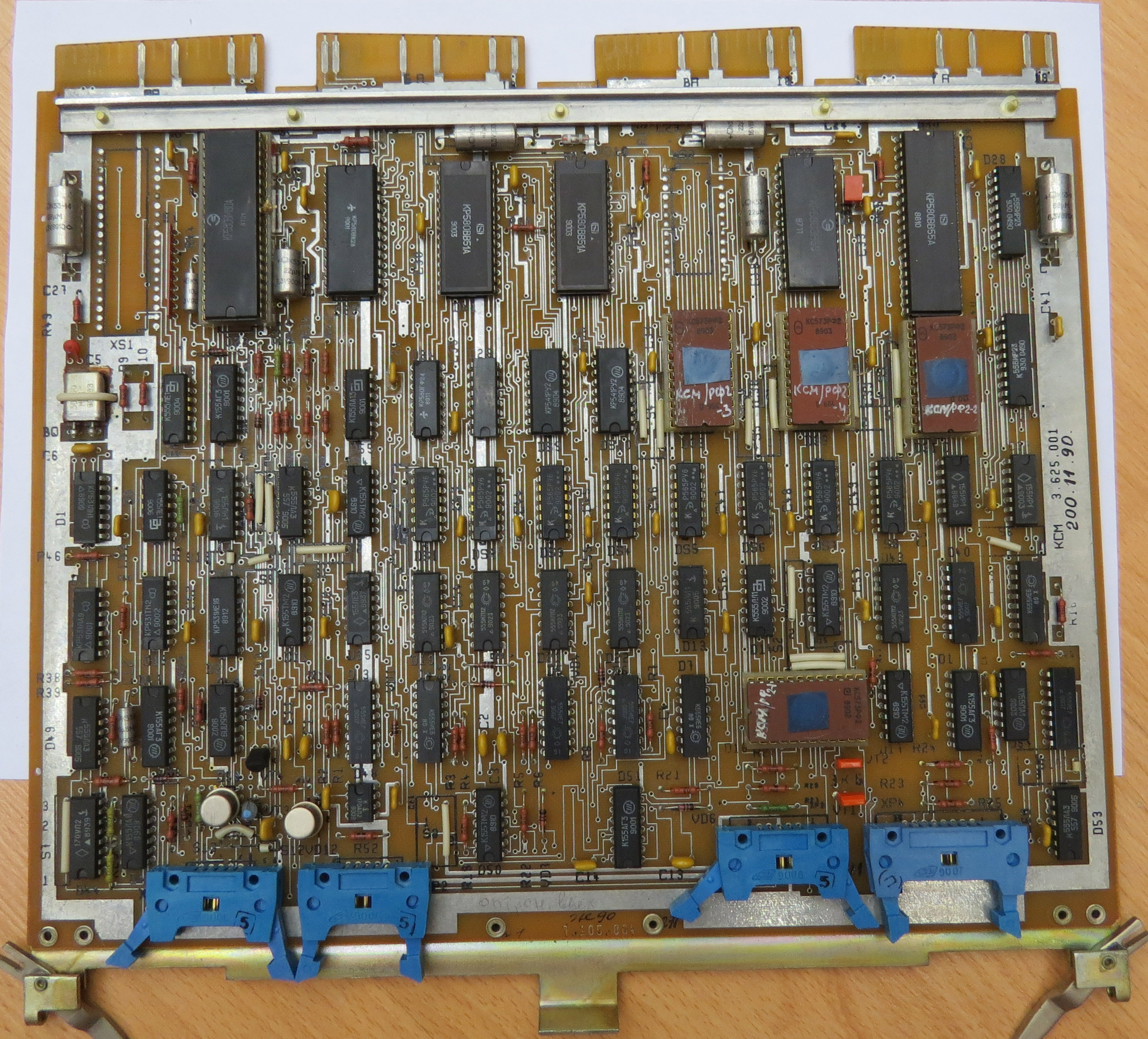

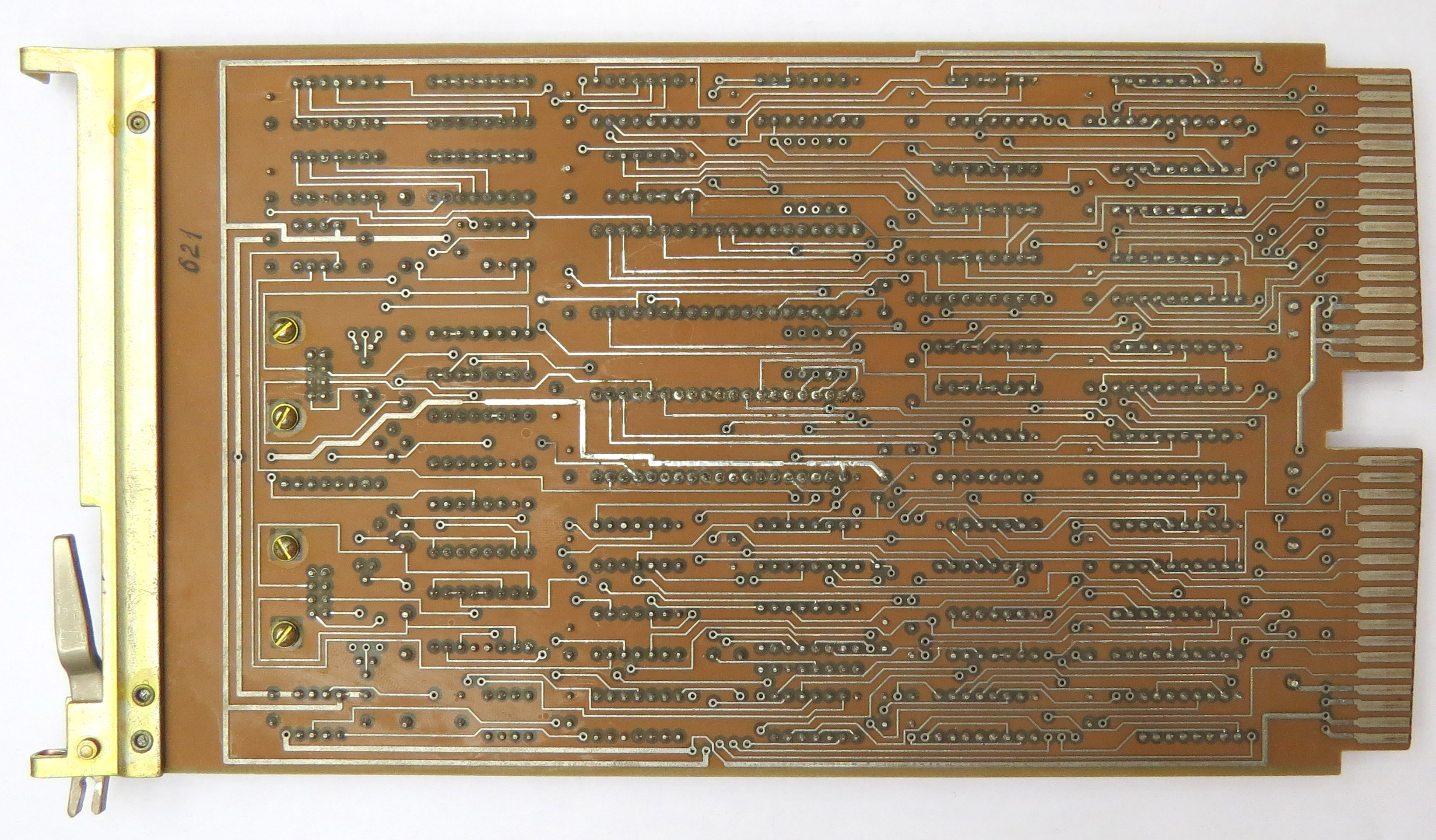

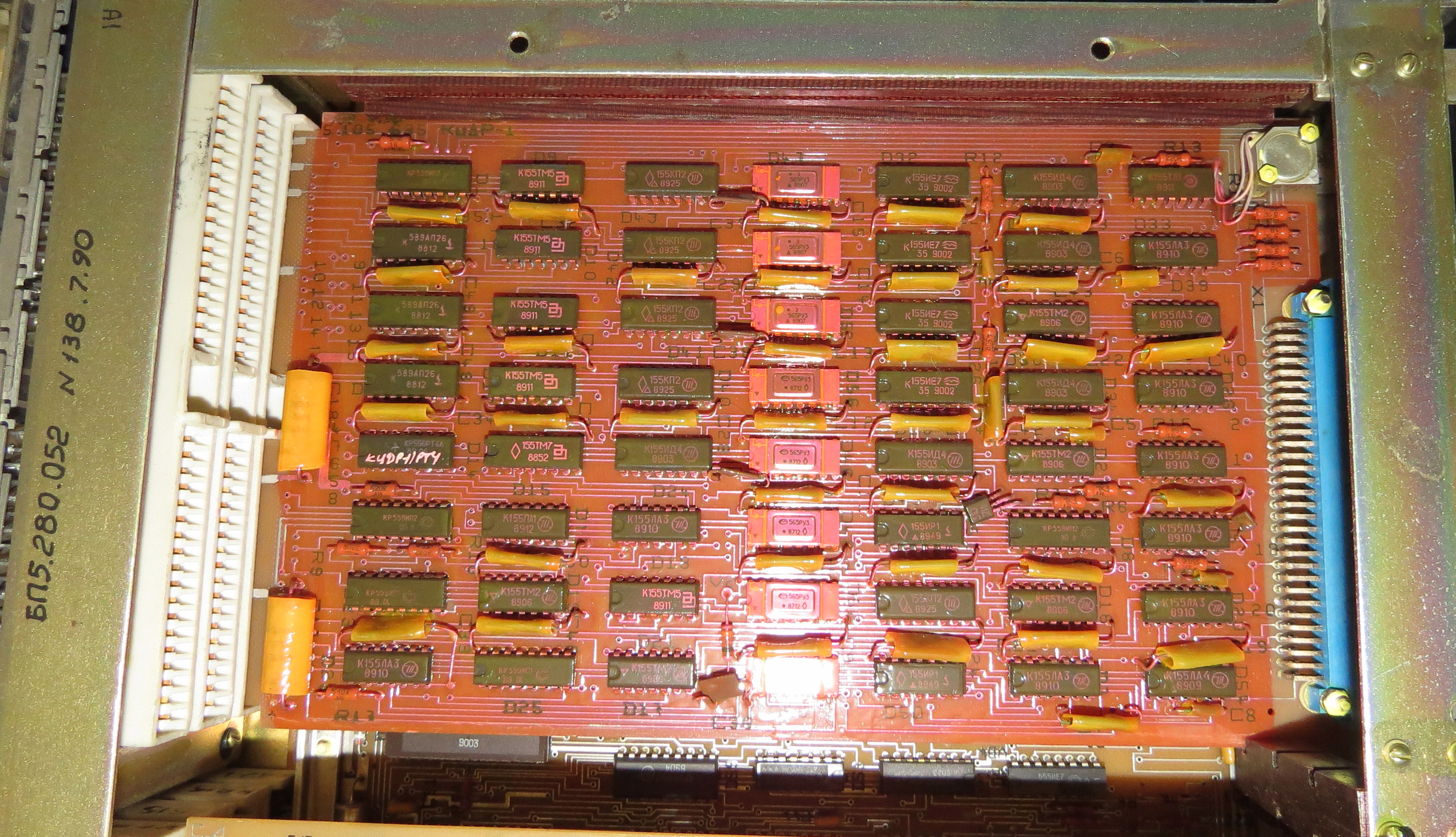

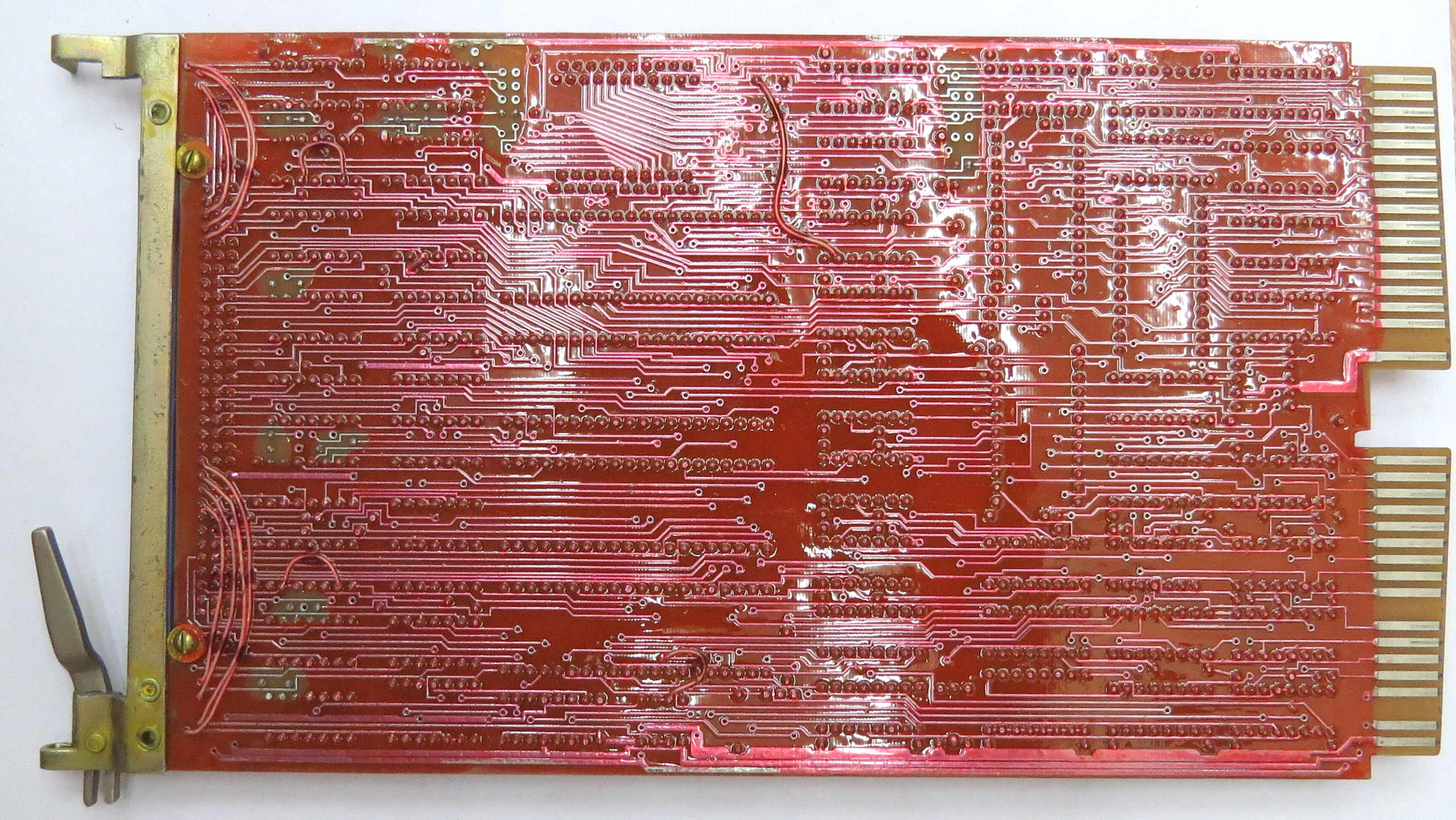

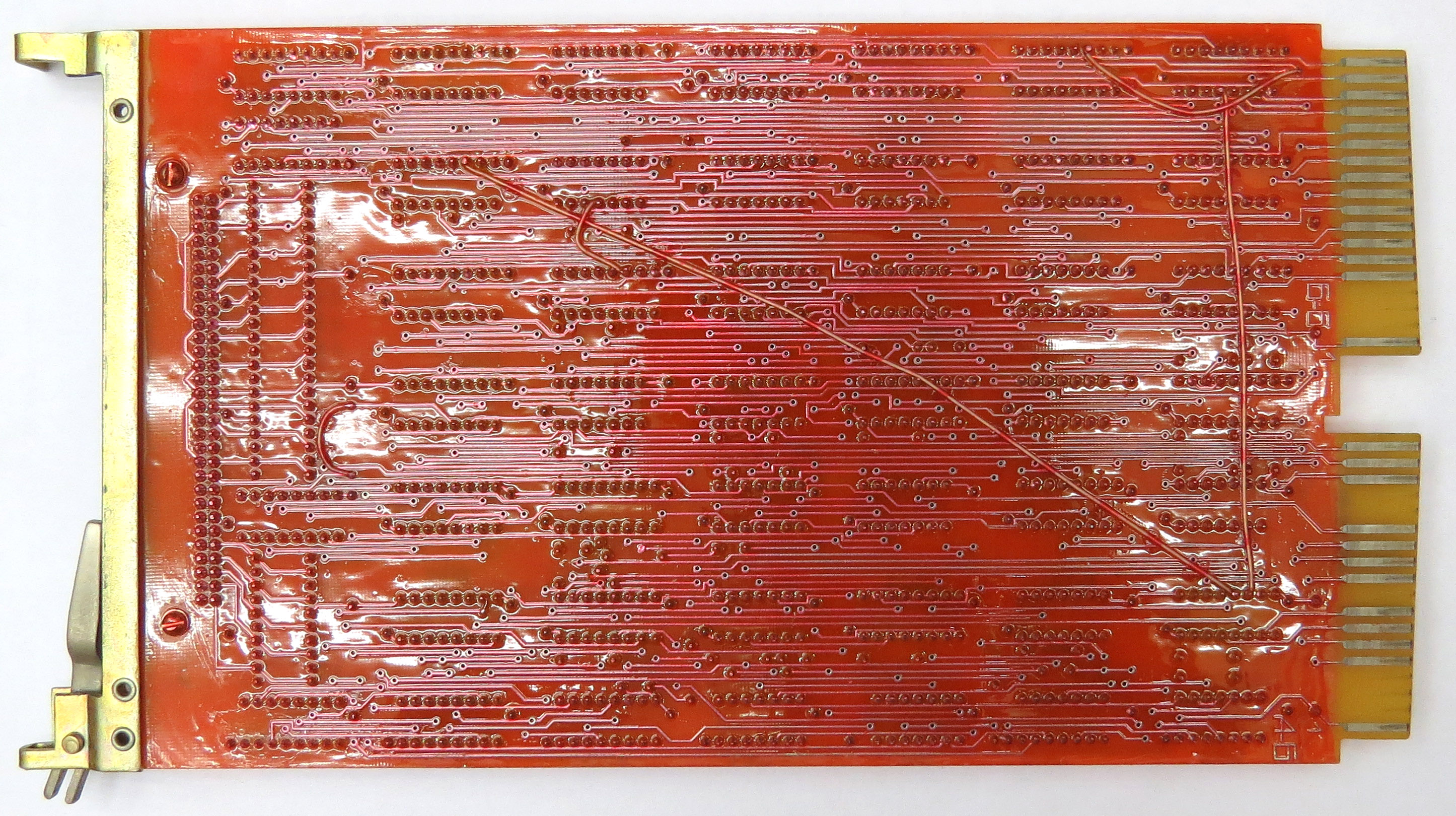

Платы блока дисководов

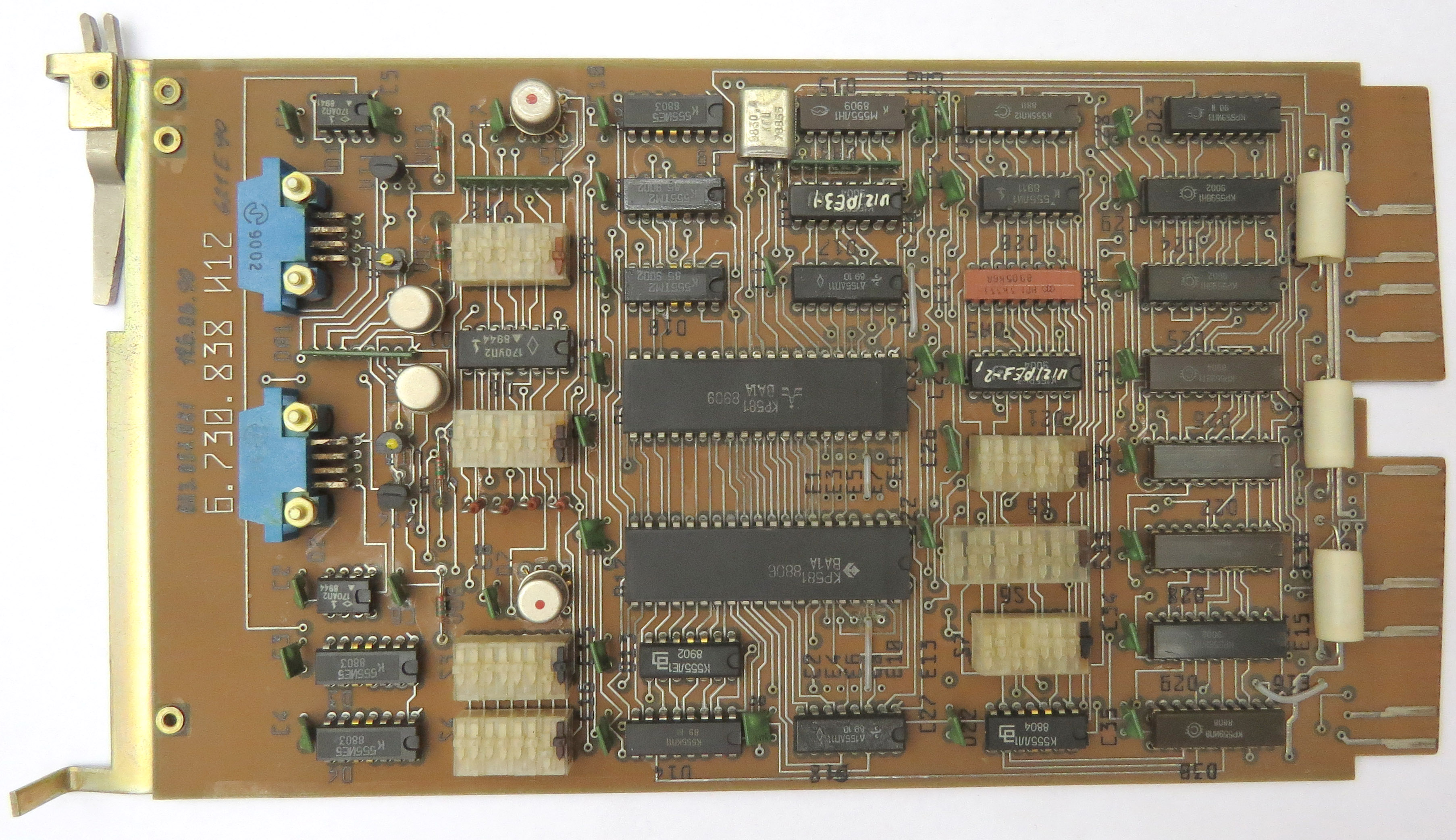

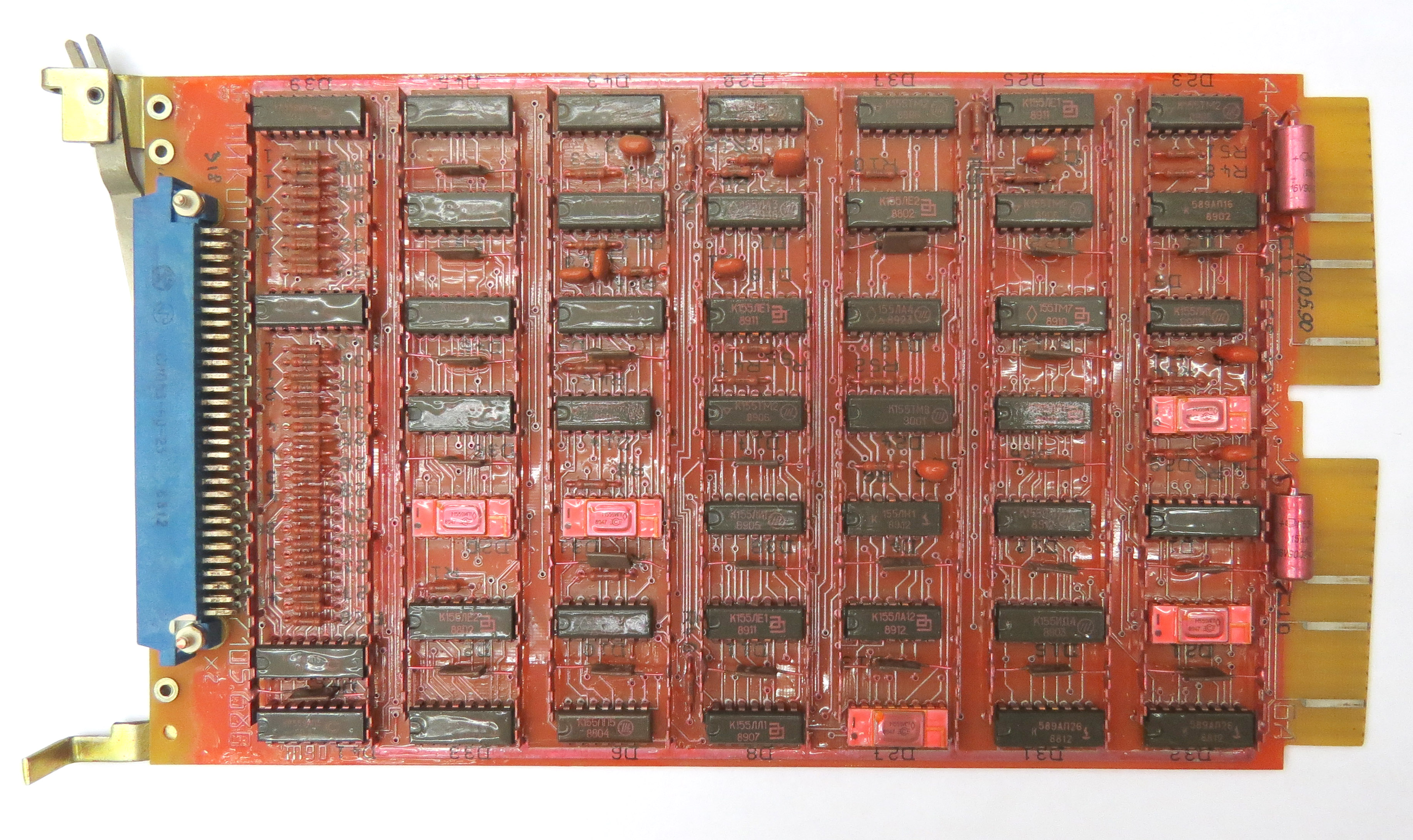

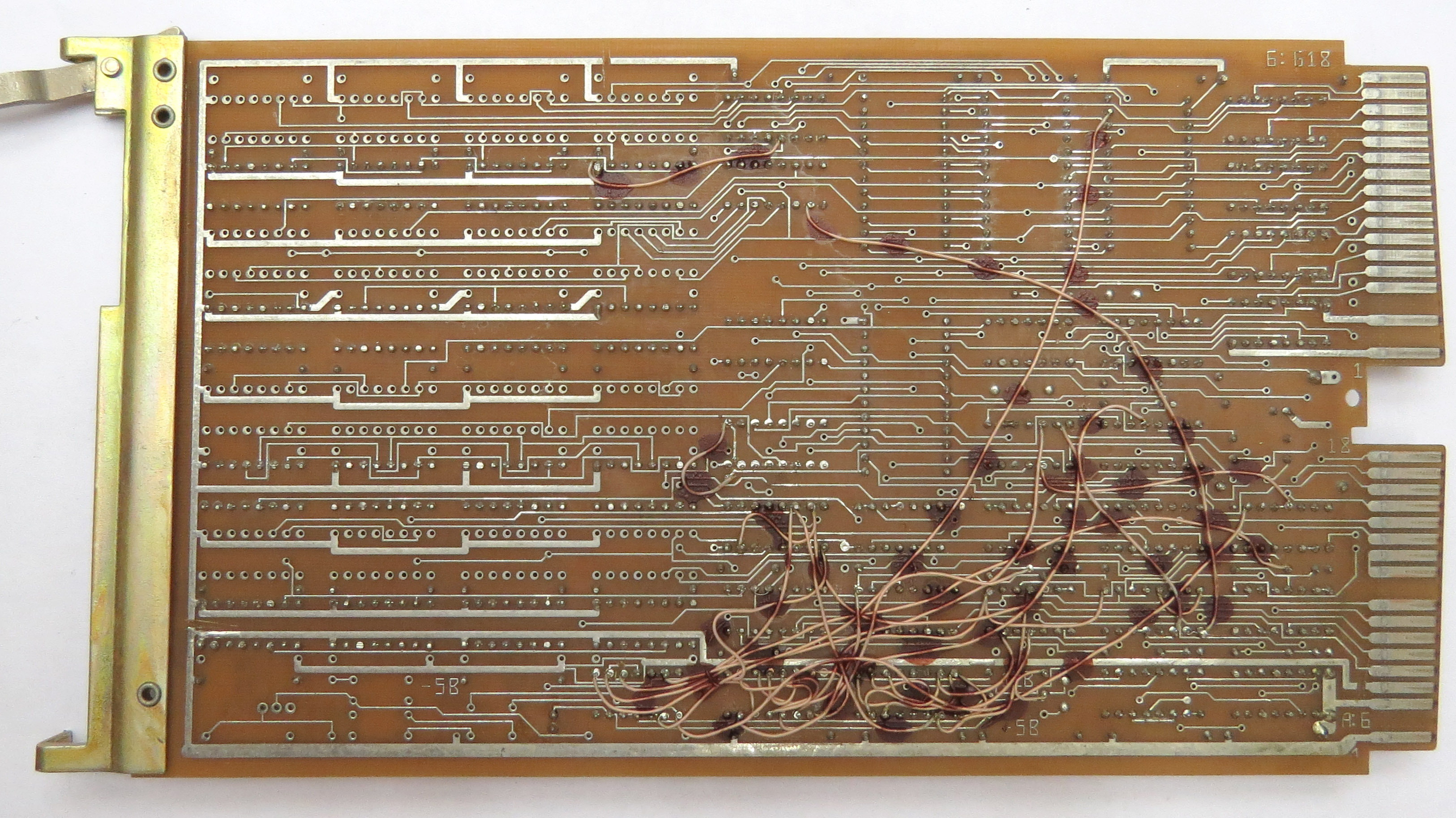

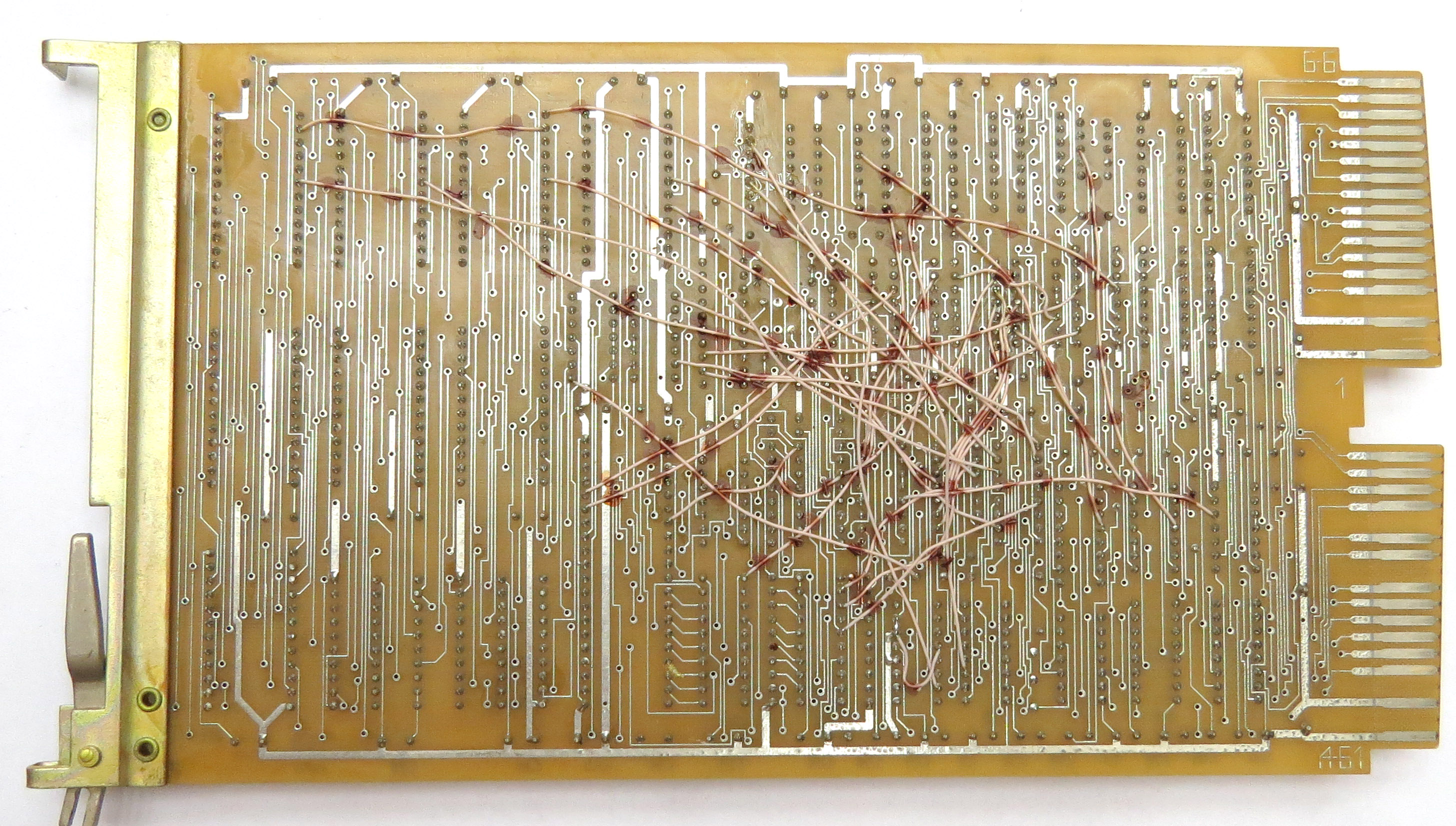

ПИ КОП - "Канал Общего Пользования", он же IEEE-488.   И12 - плата на два ком-порта от машинки Электроника-60-1 что сразу бросается в глаза - она 4х слойная!   Рядом плата электронного диска на РУ5   Контроллер дисководов - МХ   Дисководы (зачем нам шлейфы есть есть МГТФ ? и это кстати 90й год)  -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
18.1.2016, 22:04
Сообщение
#4
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Платы основного блока

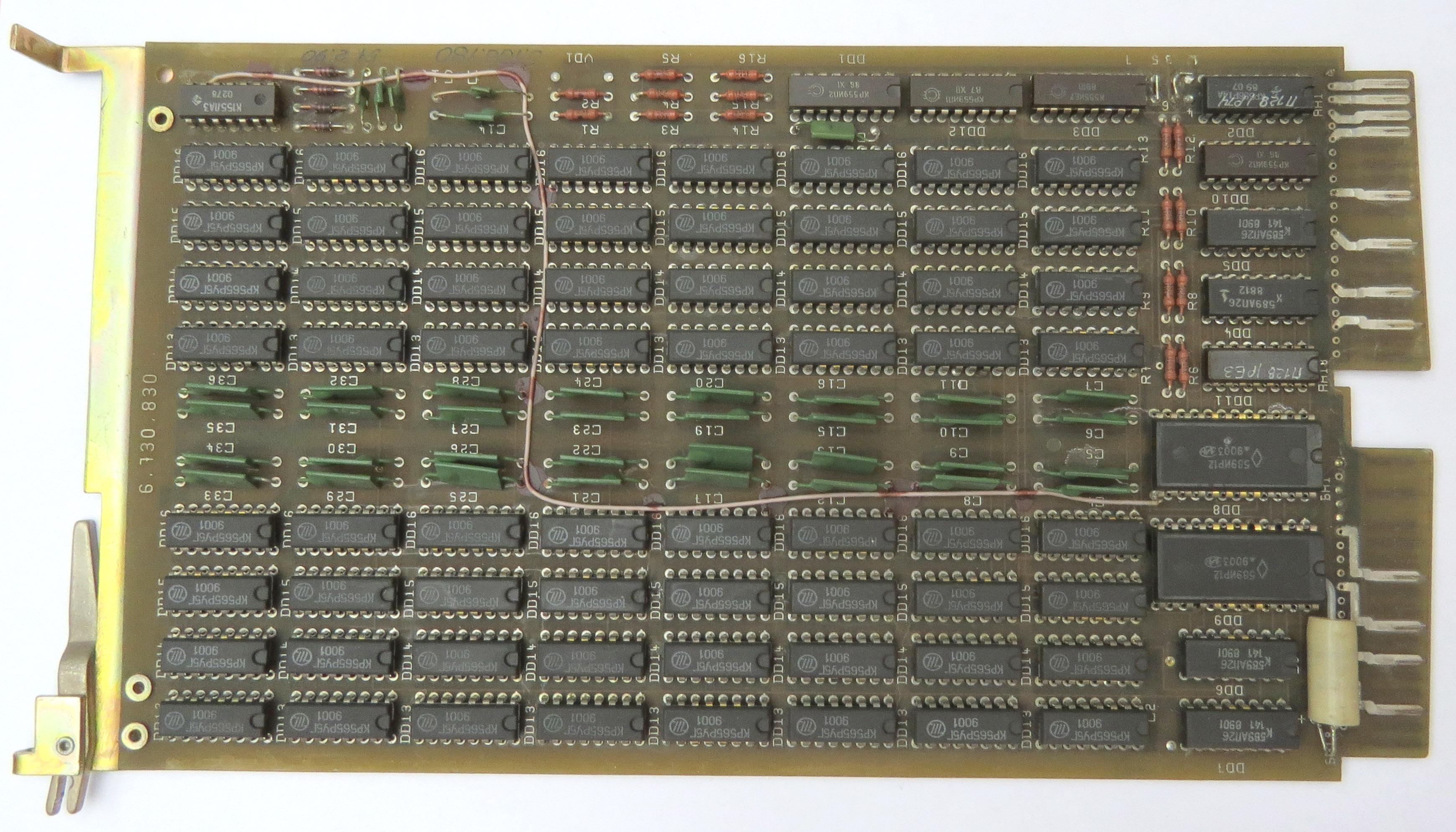

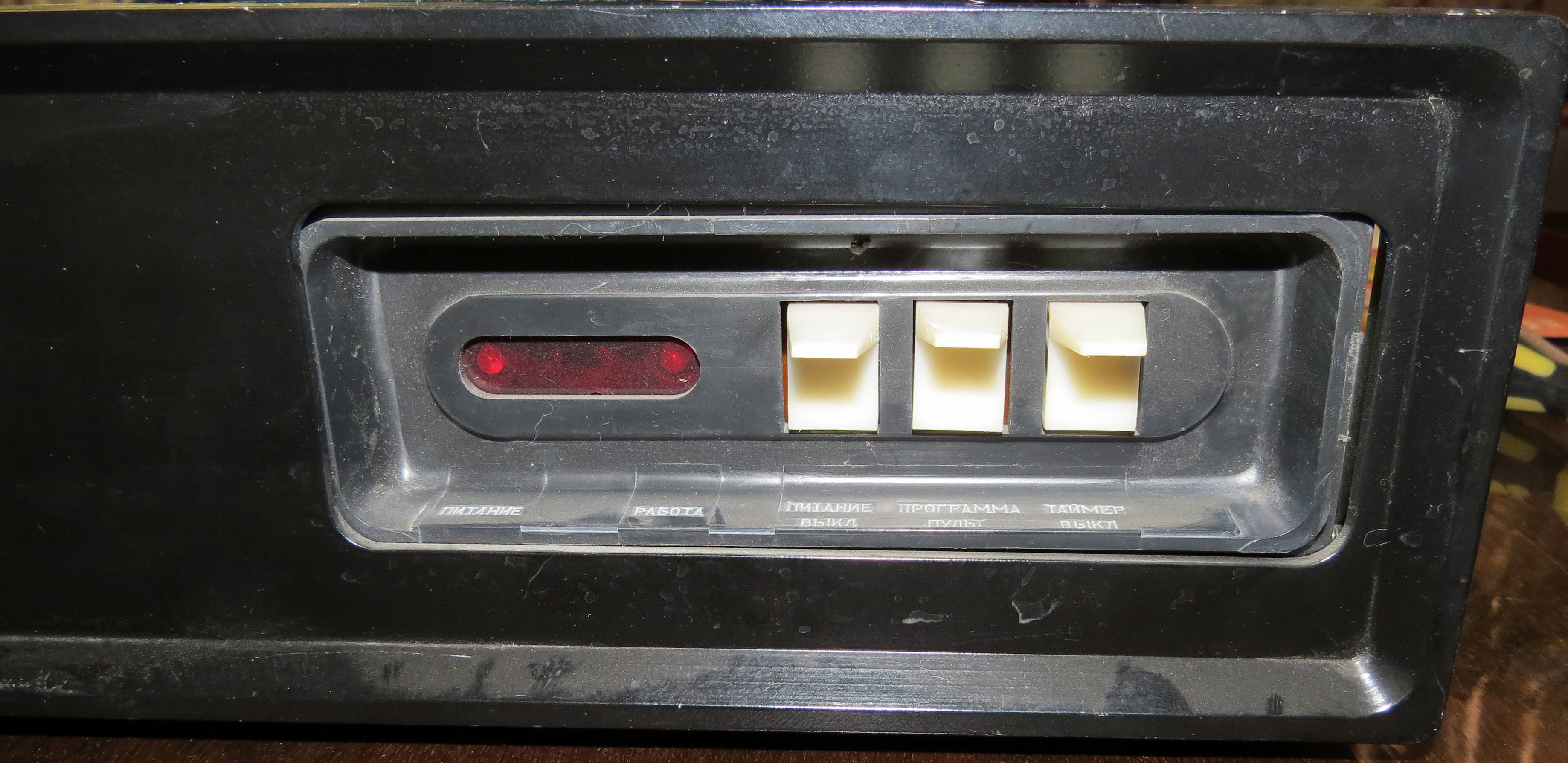

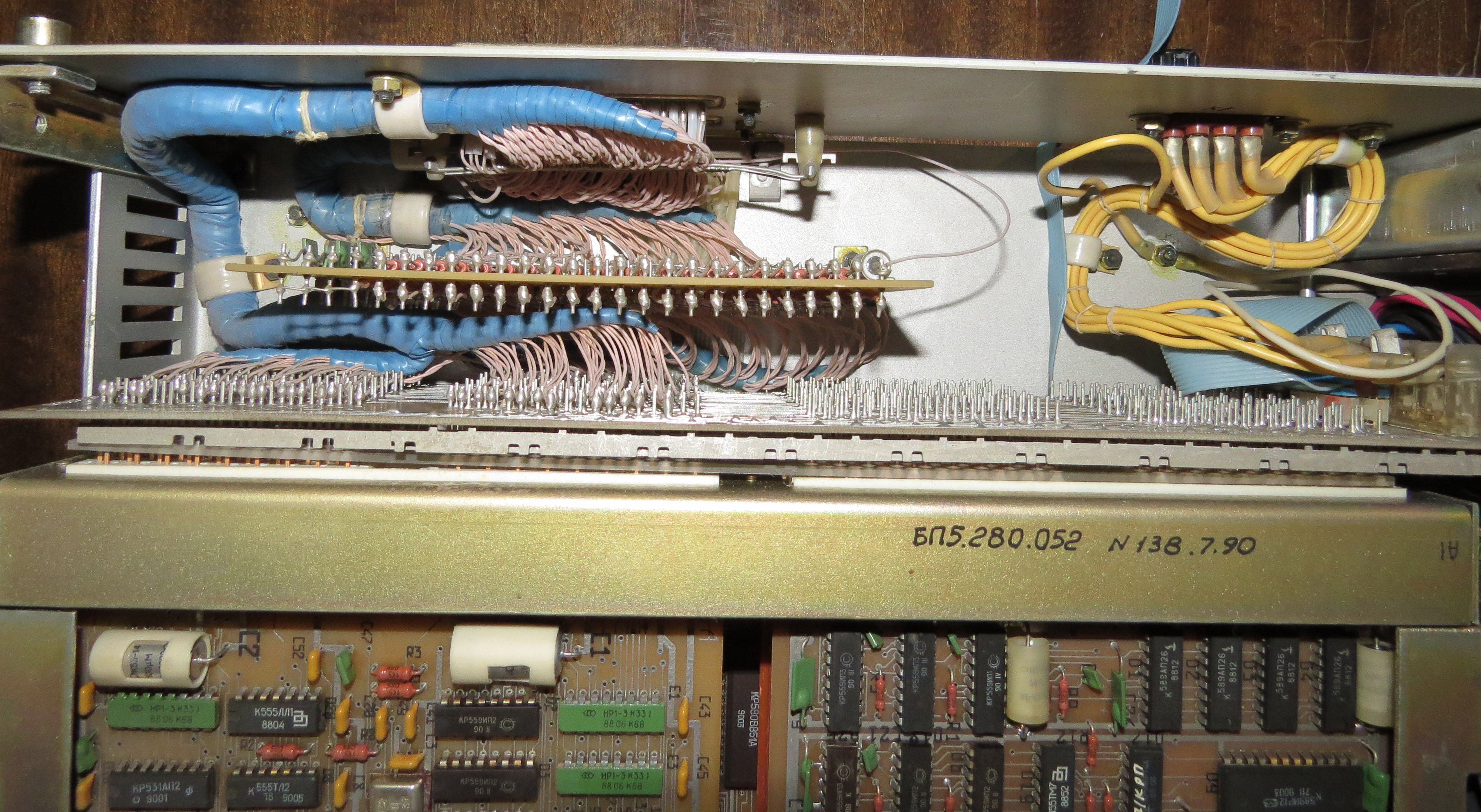

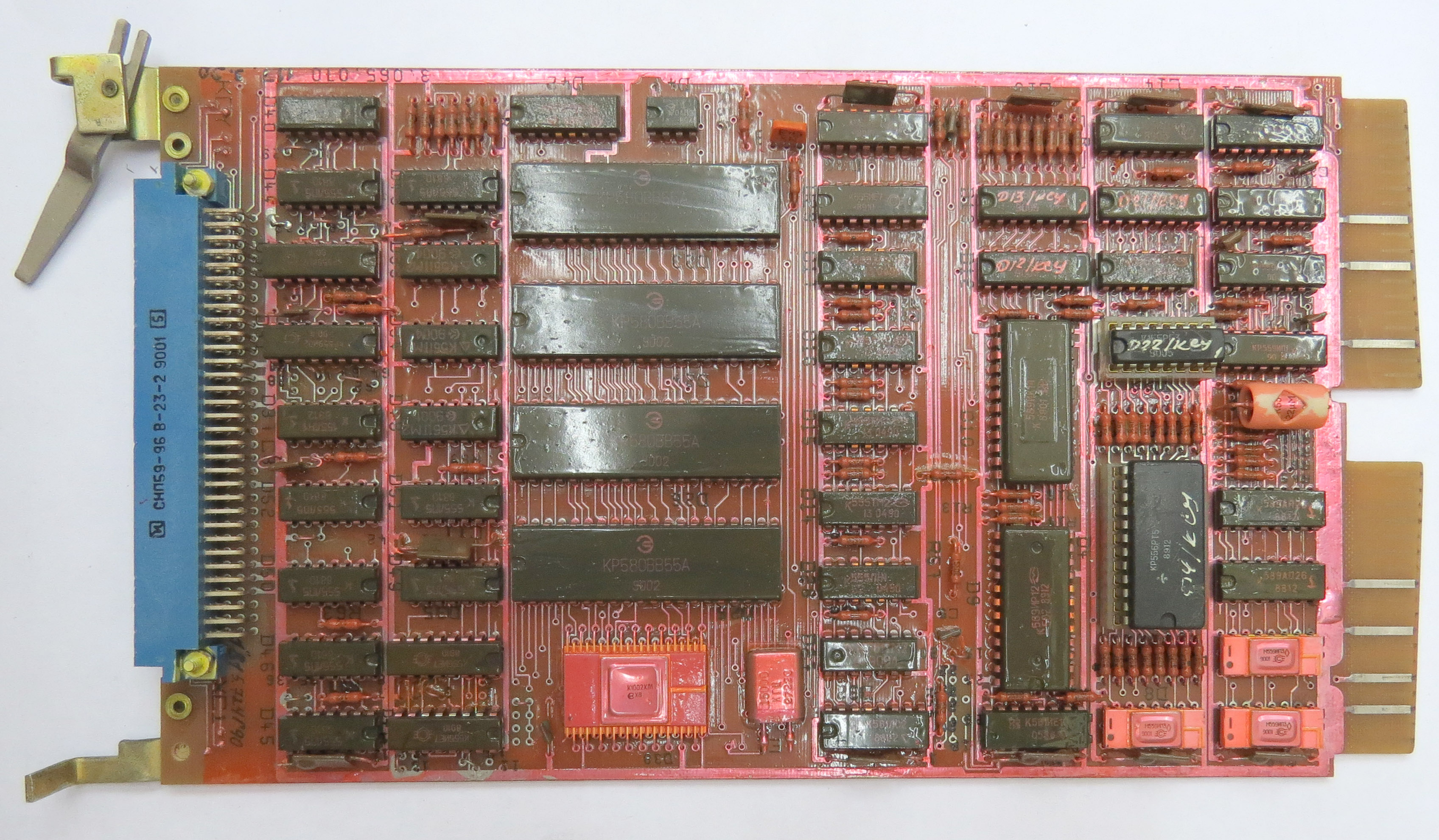

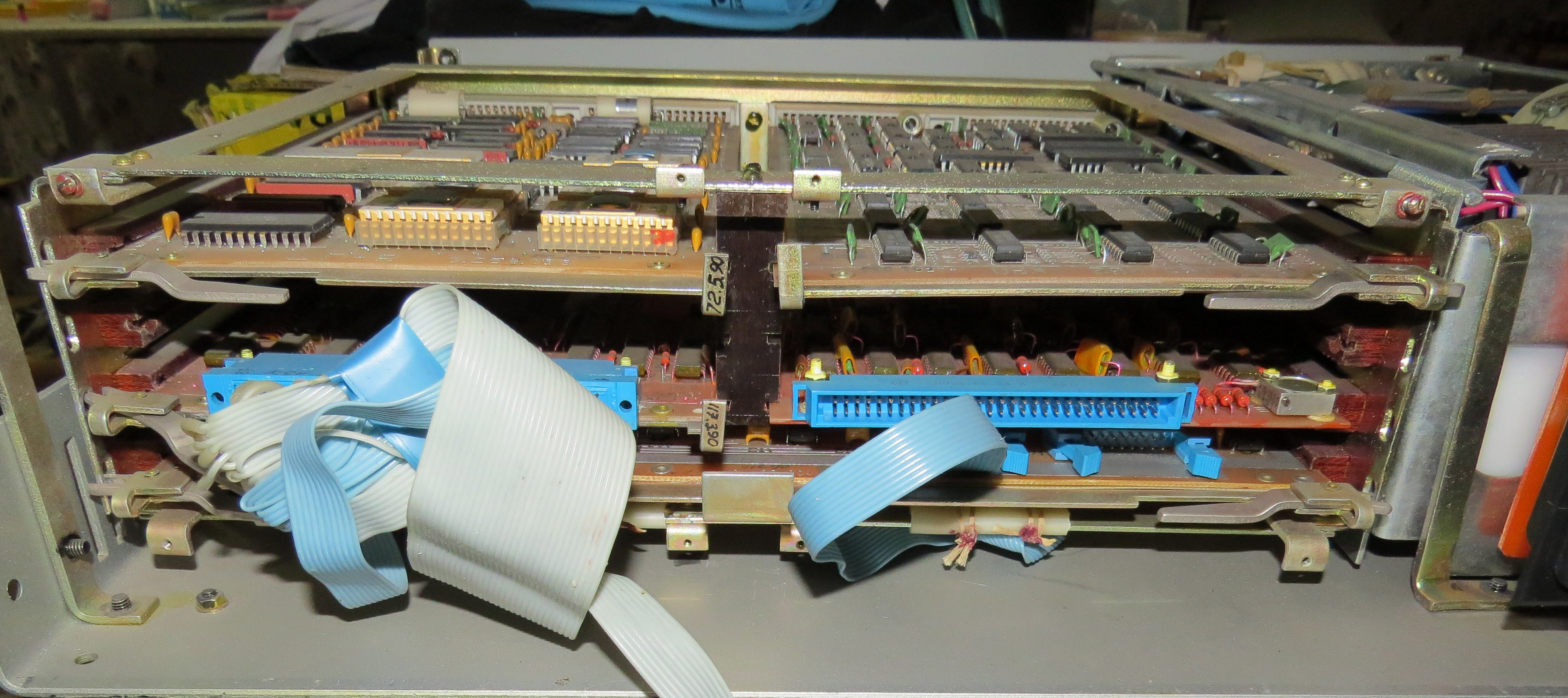

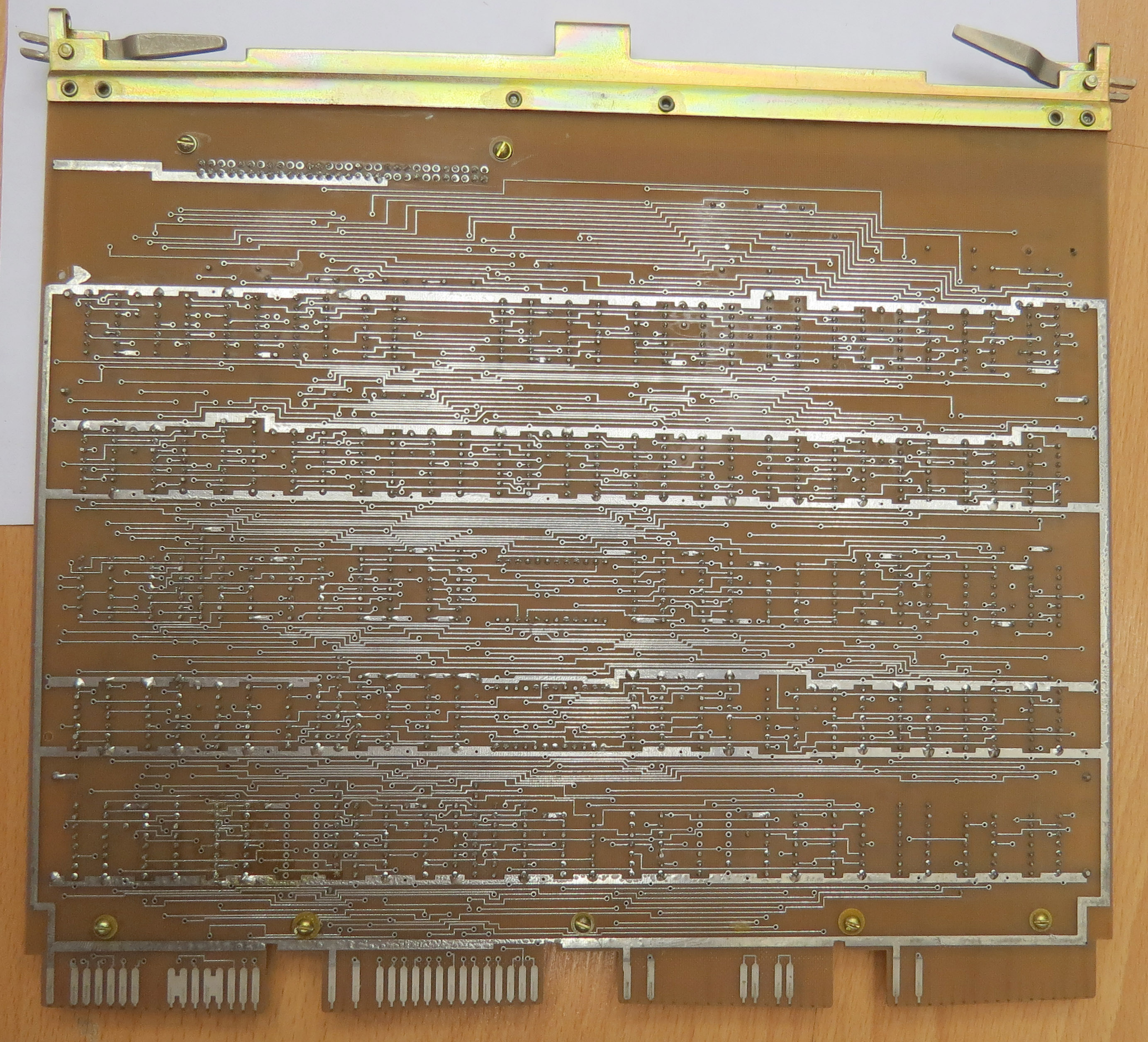

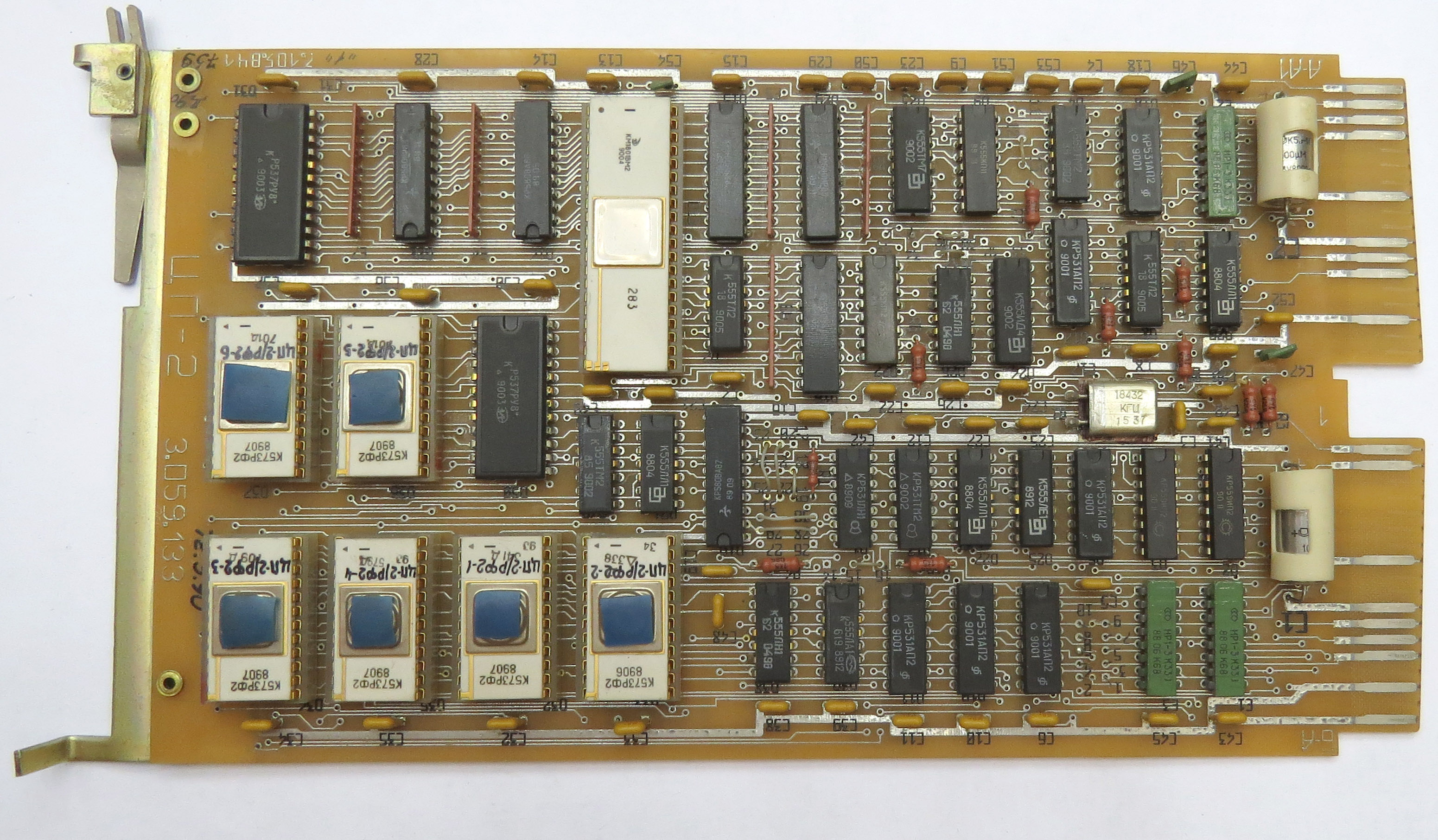

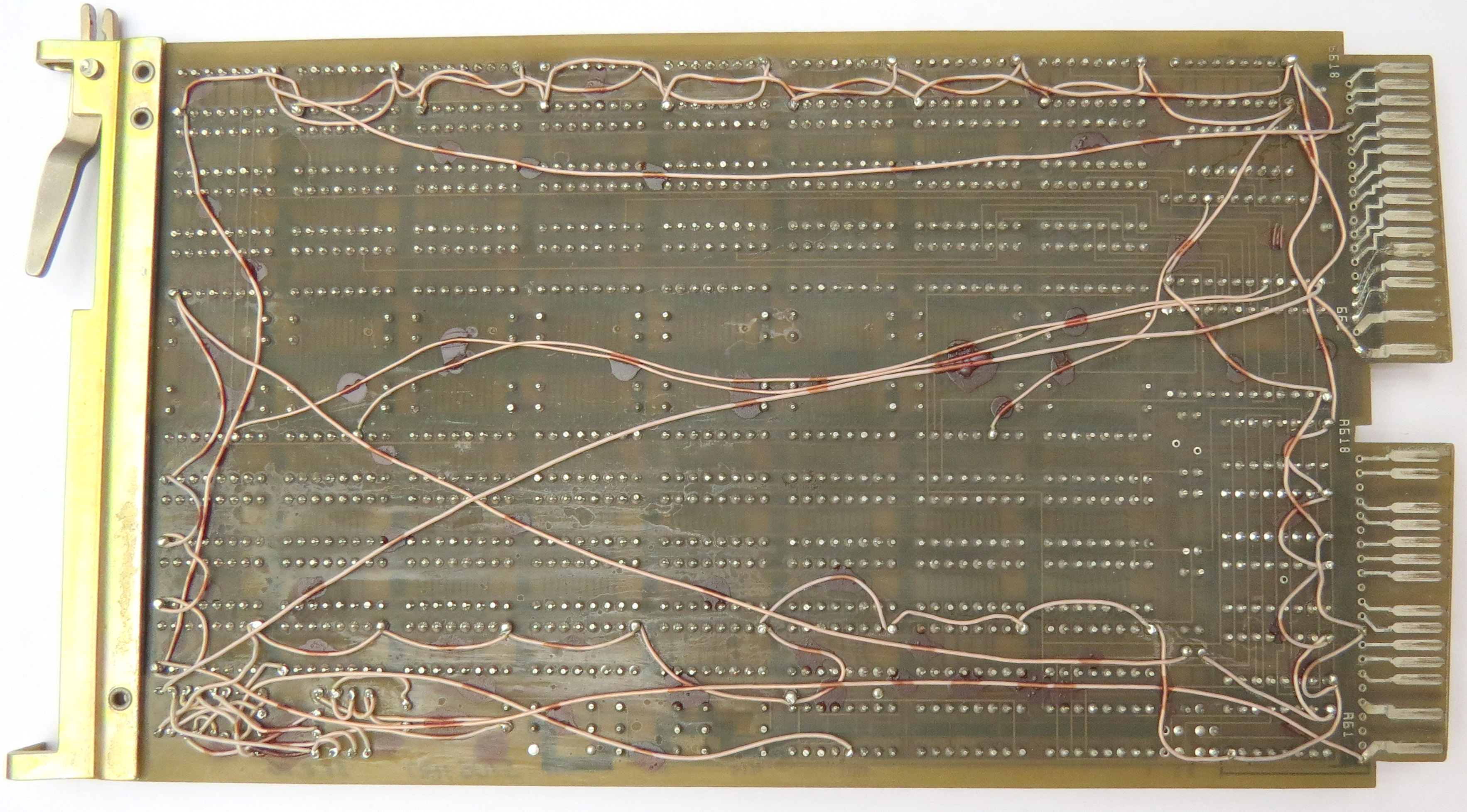

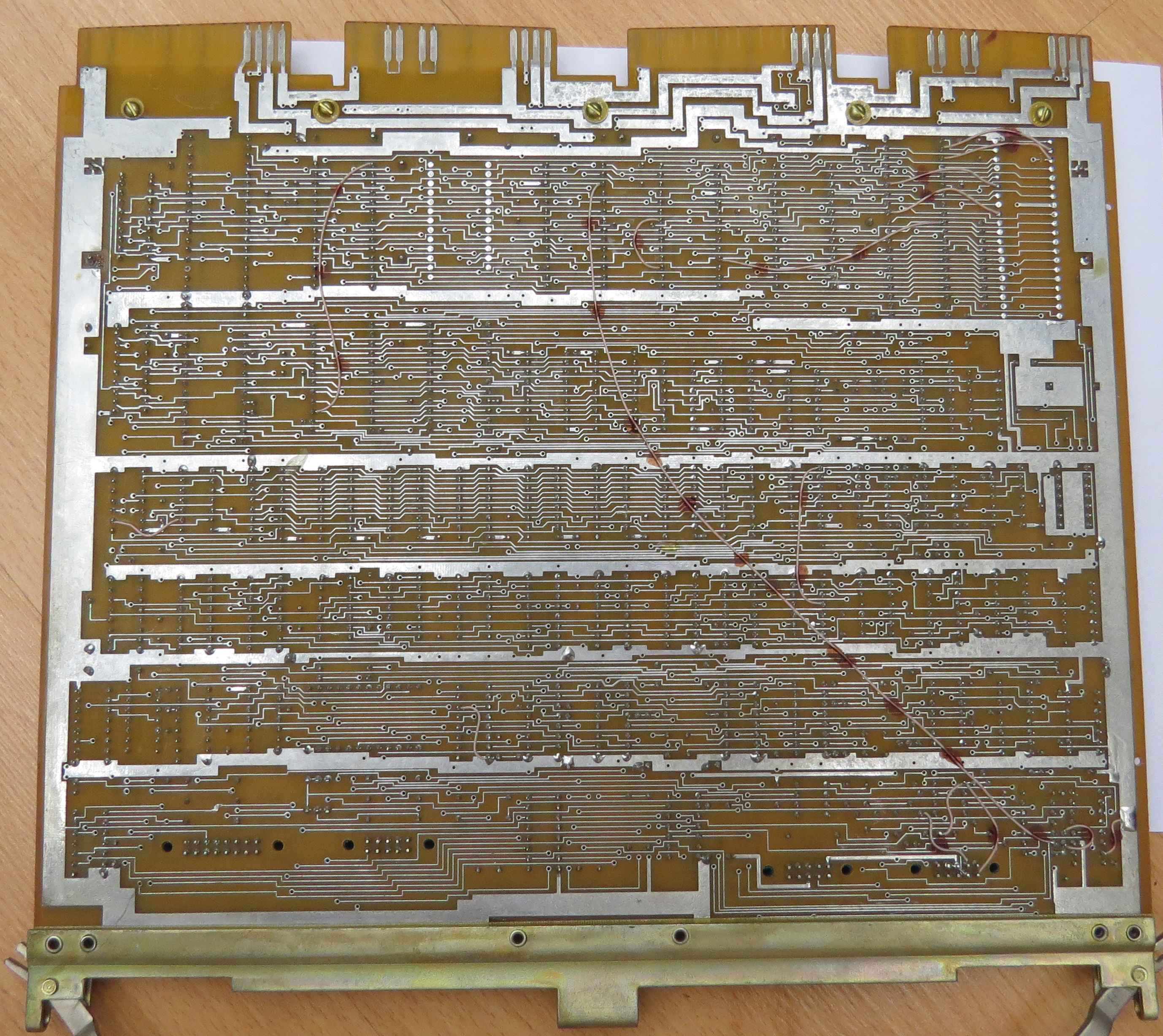

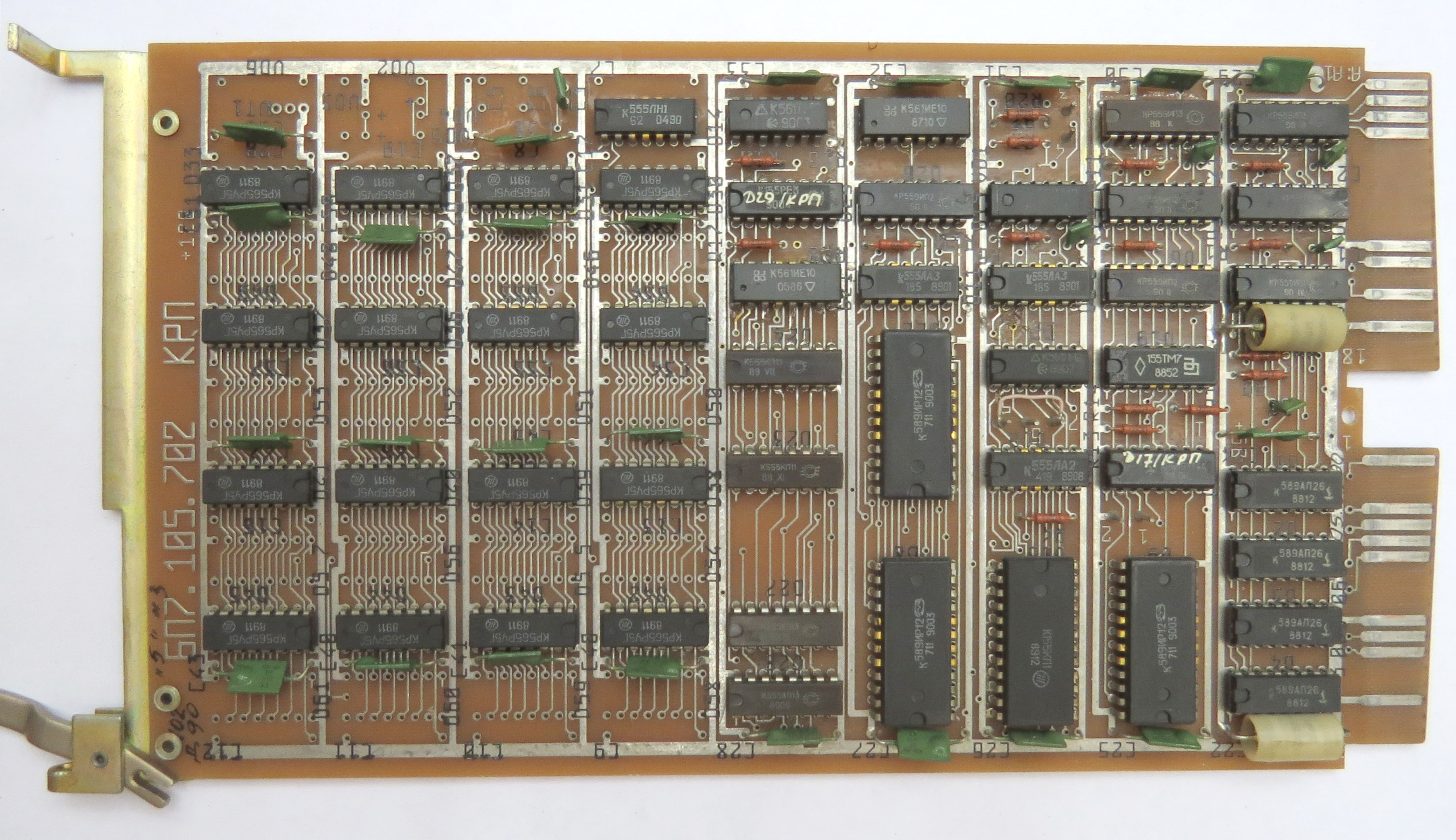

Оперативная память что бросается в глаза - на плате 128КБ (!) и судя по всему может быть больше ? может конечно всё банально - это половинки, а плата изначально делалась под РУ6   Процессорная плата   Плата портов - те сюда воткнут терминал КСМ и что-то еще   вот тут на фото видно расположение плат в основном блоке верх слева направо проц - память пусто-пусто интерфейс терминала (тудаже и reset подключен) - интерфейс ?  Загадочная плата те видна линейка ЛА2 ТМ2 ИЕ7 и РУ3 (!) в углу маркировка КЦДР-1  КСМ   Корзина системного блока - вид сзади  Пульт  -------------------- Живы будем - Не помрем !
|
|
|
|
| Anonymous |
18.1.2016, 22:05
Сообщение
#5
|
|
Пользователь Группа: Участники Сообщений: 25 Регистрация: 6.4.2009 Пользователь №: 32 836 |
И12 - плата на два ком-порта от машинки Электроника-60-1.
|
|
|
|
| SuperMax |
18.1.2016, 22:08
Сообщение
#6
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Цитата(Anonymous @ 18.1.2016, 22:05)  И12 - плата на два ком-порта от машинки Электроника-60-1. Спасибо за уточнение! -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
18.1.2016, 23:10
Сообщение
#7
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Старт машины

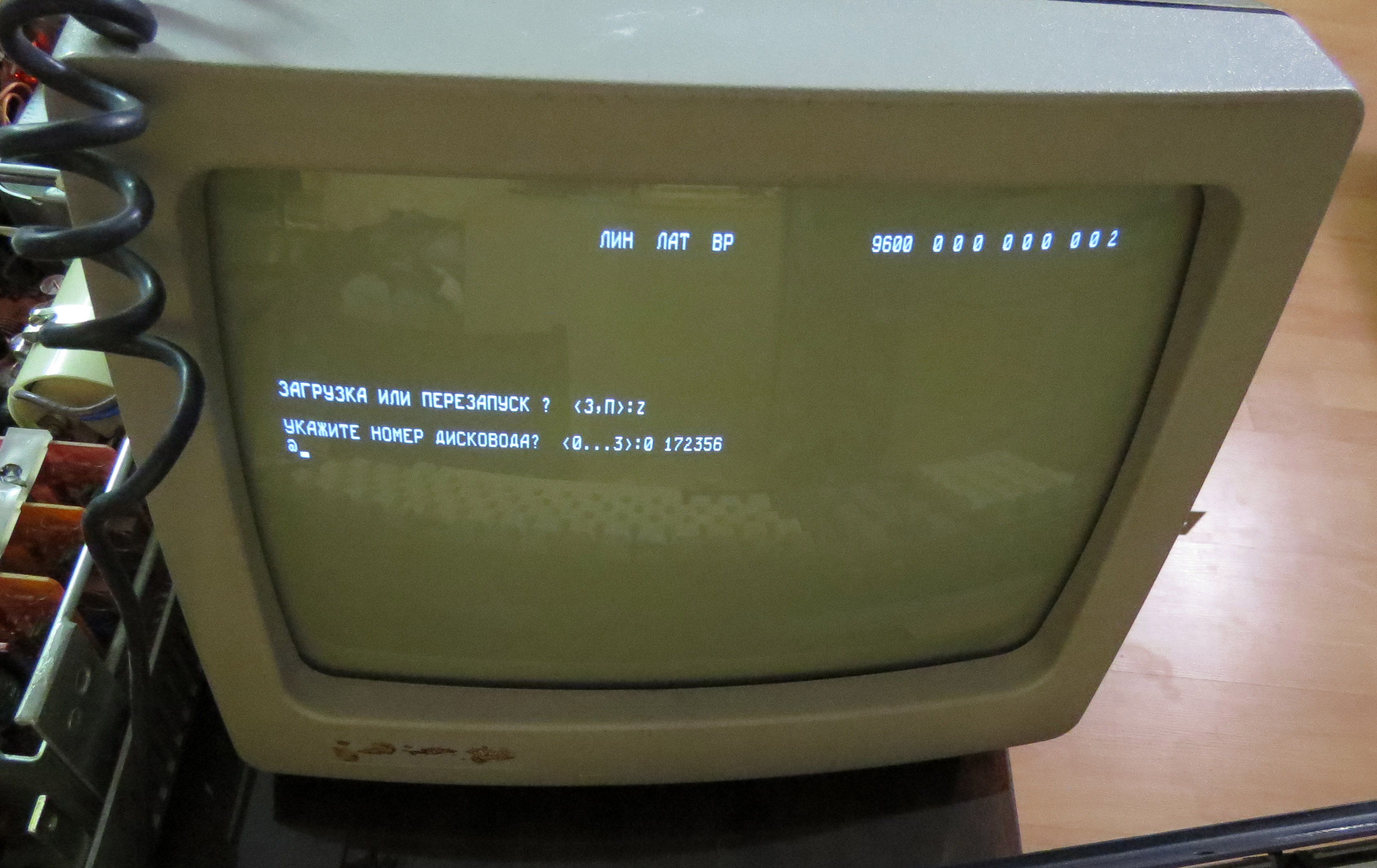

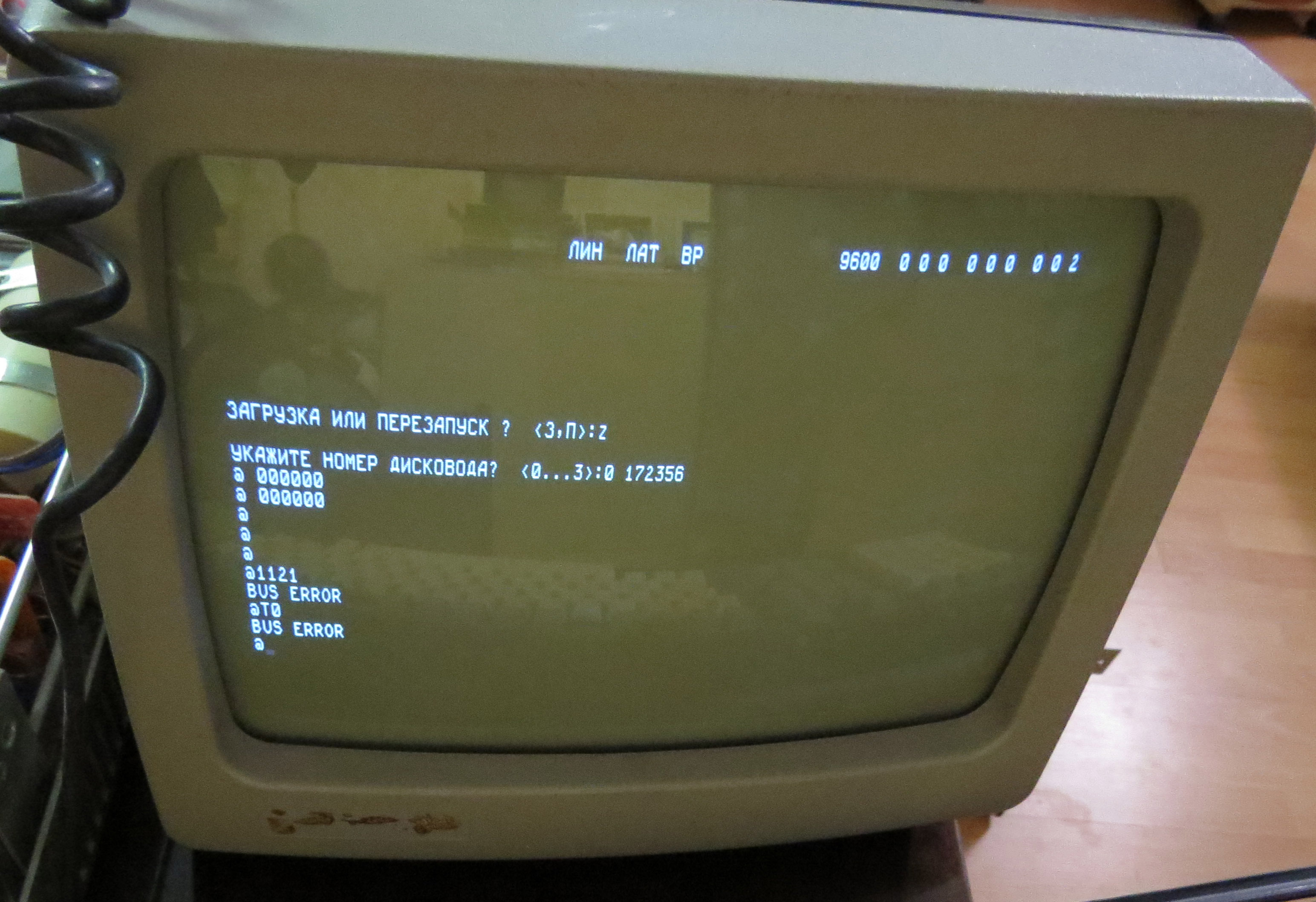

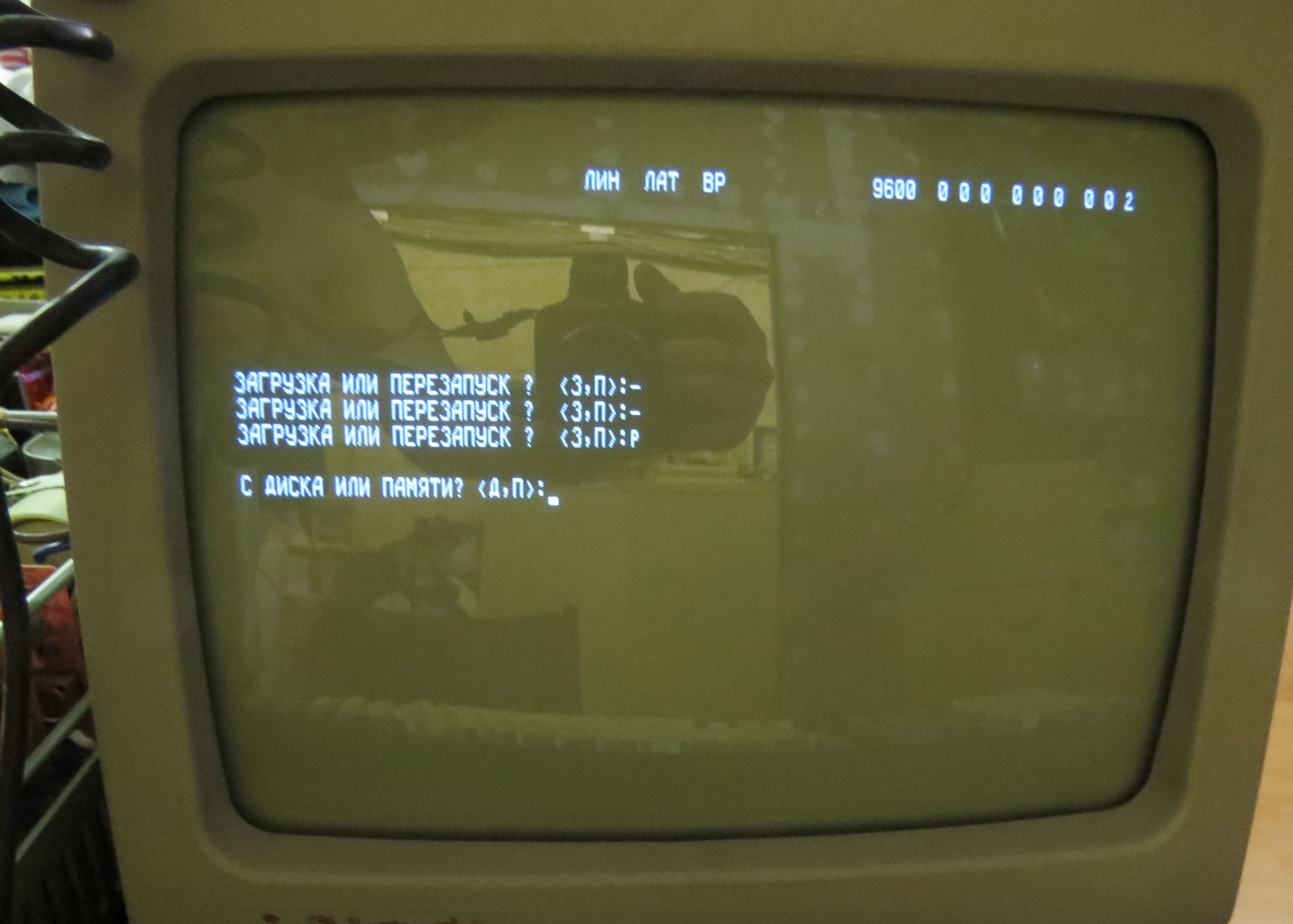

в начале включил БП без плат погонял с нагрузкой - 12В 3А, 5В 10А затем выключил и вставил платы подключил монитор 6105 + клавиатуру МС7004 при включении сразу старт КСМ-а но больше ничего нажал кнопку "НУ" (видимо Начальная Установка ? RESET по сути) и система запросила "Загрузка или Перезапуск"  на тесты реагирует BUS ERROR по всей видимости МПИ висящая в воздухе ему не нравится  Поддержка ЭД встроенная (!)  -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
1.9.2016, 16:29
Сообщение
#8
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
-------------------- Живы будем - Не помрем !
|
|
|
|
| Darth_Vader |
29.11.2018, 18:13
Сообщение
#9
|
|
Пользователь Группа: Участники Сообщений: 19 Регистрация: 13.12.2010 Пользователь №: 33 540 |
Была парочка таких в школе в начале 90-х, когда появились УК-НЦ их убрали.
Ради интереса поинтересовался в РОНО возможностью выкупить один такой - безумные тётки назвали цену нового PC/AT 286. Так я и не стал владельцем Славутича. |
|
|
|
|
