Установка фотоаппарата на бинокулярный микроскоп МБС-9, микрофотоустановка на базе МБС-9 Опции

[SuperMax]

Для пайки и прочих работ я использую микроскоп МБС-9 (МБС-10 пробовал, но он мне не очень понравился и я оставил именно МБС-9)

Со временем стала возникать необходимость снимать видео и делать фото некачественных деталей я озадачился решением этой проблемы

решение представлялось в таком виде:


тут используется МФУ (МИКРОФОТОГРАФИЧЕСКОЕ УСТРОЙСТВО)

относительно сложная и дорогая задача это как раз приобретение МФУ, так как в отличии от микроскопов оно редко встречается в продаже и сравнимо по цене с б/у микроскопом.

итак МФУ есть, теперь надо решить вопрос с выбором фотоаппарата. если говорить о фирме то это Canon без вариантов, остается определиться с моделью.
изучая вопрос я пришел к выводу, что минимально это будет Canon 550D или 1200D

оба нормально работают с Canon EOS Utility
скачать ее можно с официального сайта, но на всякий случай выложу ее сюда
 ksd291a_installer.zip ( 180.37 мегабайт ) Кол-во скачиваний: 1353

с данным ПО достаточно просто разобраться, однако выложу еще и документацию
 eos_utility_manual.pdf ( 8.87 мегабайт ) Кол-во скачиваний: 1577


обеспечиваемый функционал
- фотографирование
- запись видео


техническая часть - физическая стыковка фотоаппарата с МФУ
для этого потребуются 2 китайских переходника М42-Canon без бортика - те с возможностью свободно накручиваться.
один используется непосредственно для стыковки фотоаппарата с тубусом МФУ, а второй как контр-гайка фиксирующая положение.
в моем случае пришлось подбирать расстояние для совпадения фокусов окуляров и фотоаппарата - те что бы то что в фокусе в окулярах было четко видно на экране.


Что потребуется еще
1. БП для питания фотоаппарата ибо работать от аккумулятора неудобно
2. светодиодная подсветка (если у Вас ее еще нет)

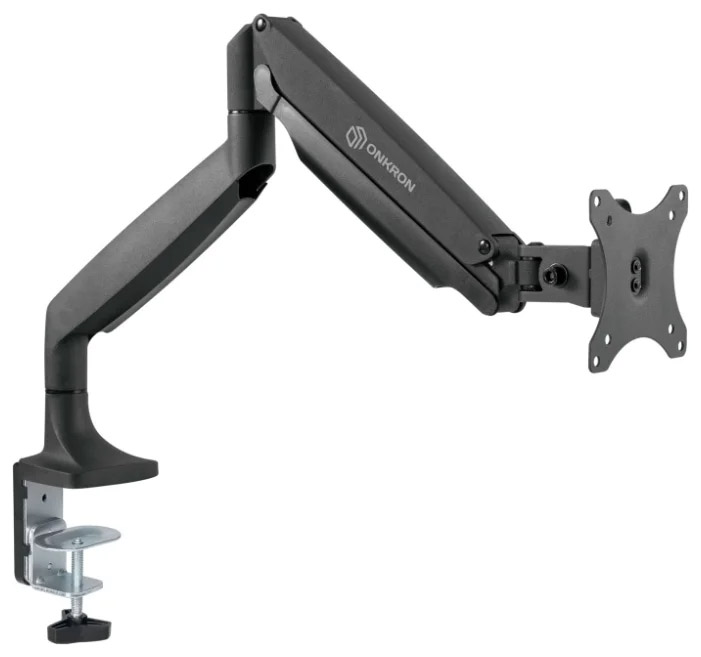

3. штатив для монитора ONKRON G100


этот штатив удобен тем, что:
- позволяет удобно управлять местом расположения микроскопа на столе и расстоянием до объекта
- не требуется ничего пилить сверлить итд - для МБС-9 все крепление осуществляется штатным набором болтов!
- легко настраивается на вес микроскопа и фотоаппарата, тем самым эта тяжелая конструкция легко передвигается

от себя добавлю - штативы на палочках - типа этого

полная хрень - все трясется и управлять этим нереально


Подборка полезных ссылок
Рабочие отрезки разных фотокамер
Резьбы, применяемые в фототехнике

[SuperMax]

Примеры фото

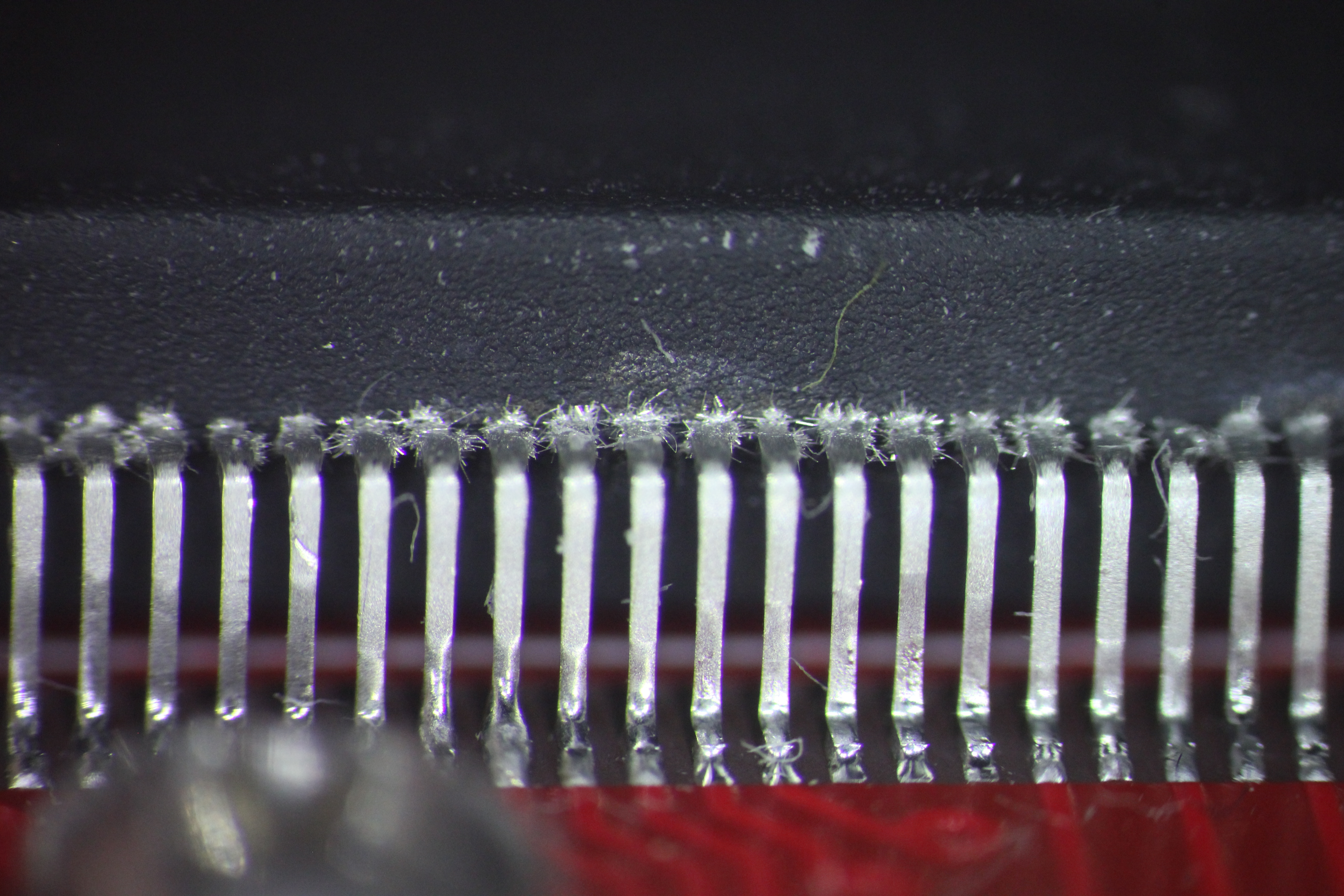

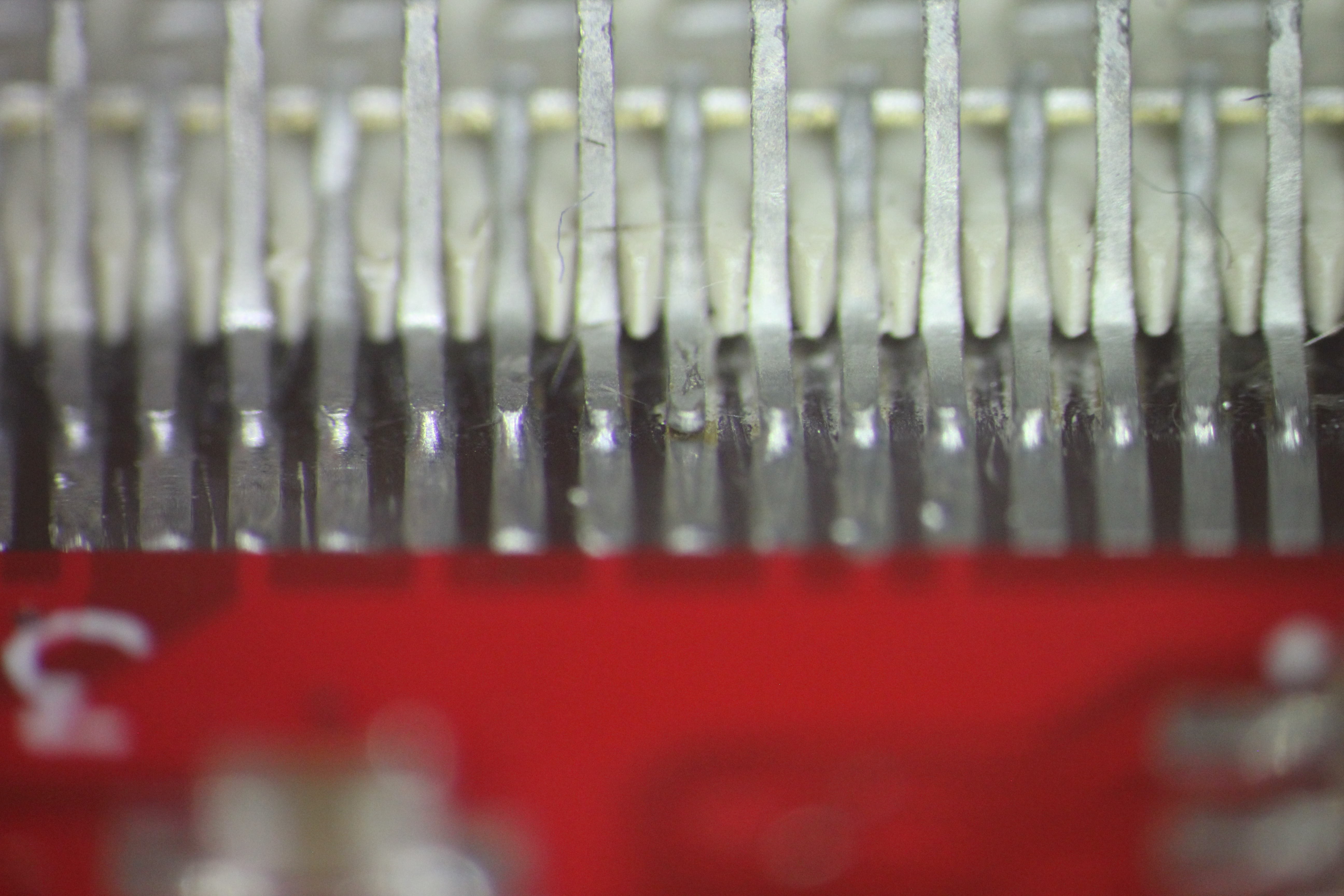

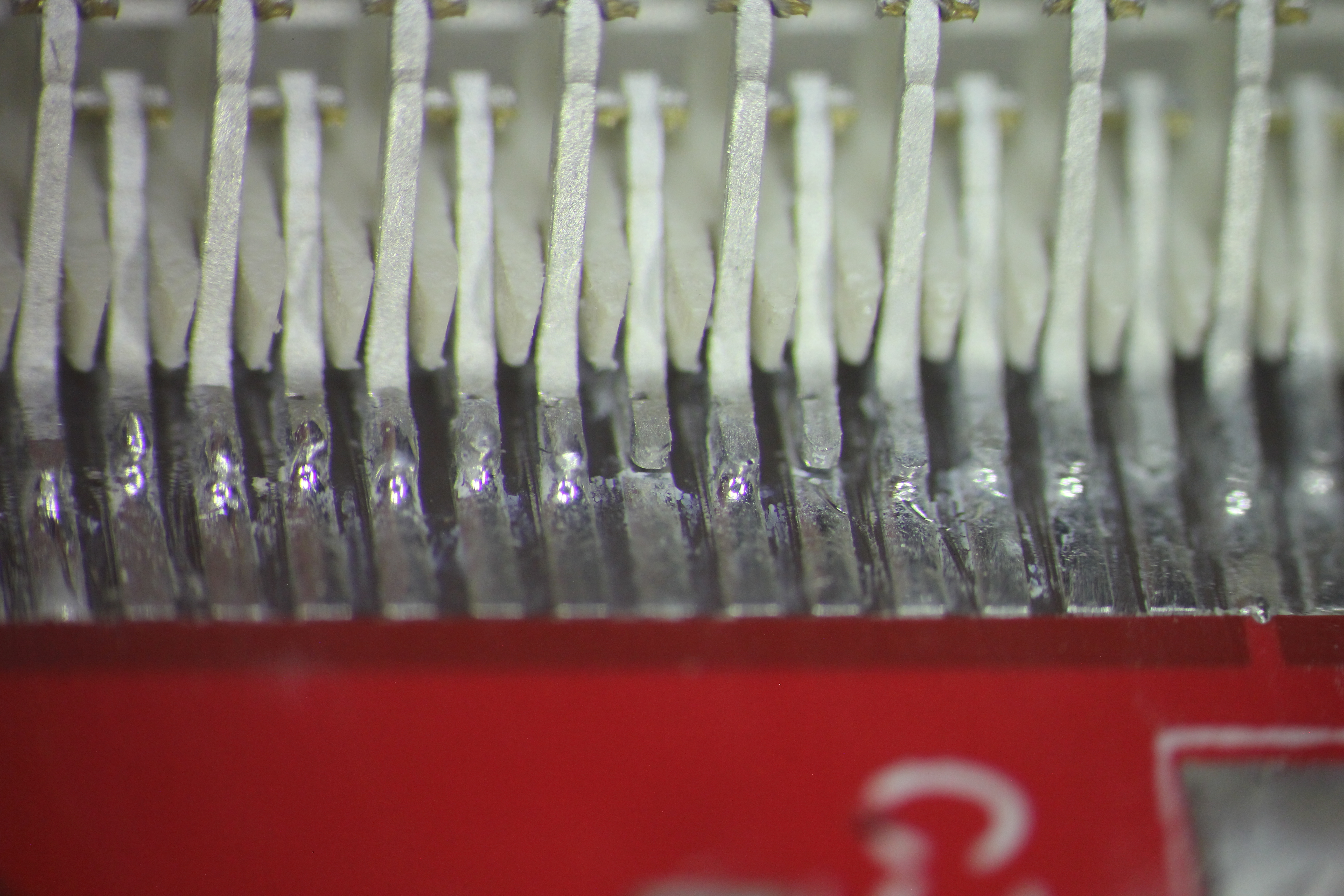

флюс на ногах микросхемы

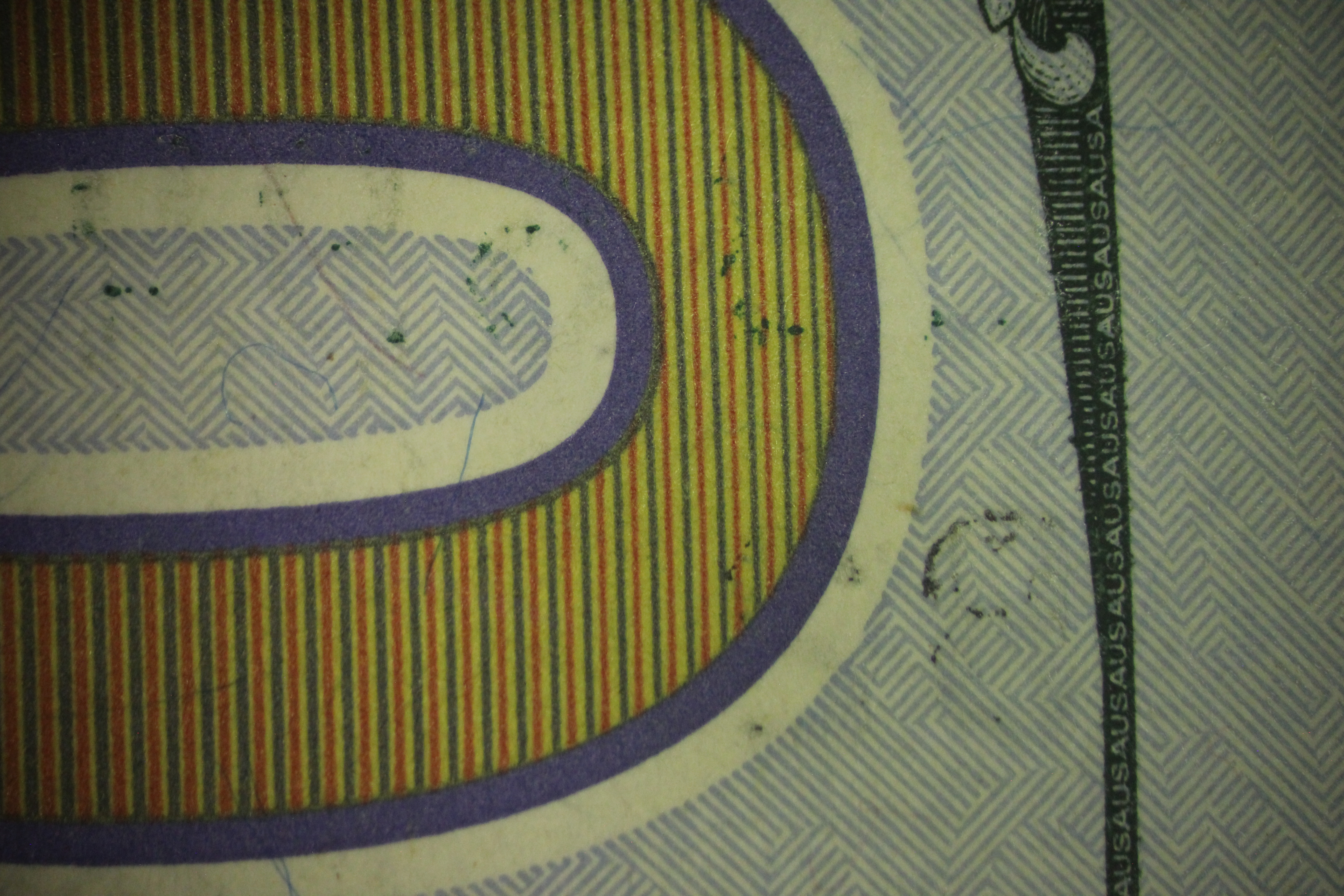

купюра


еще купюра

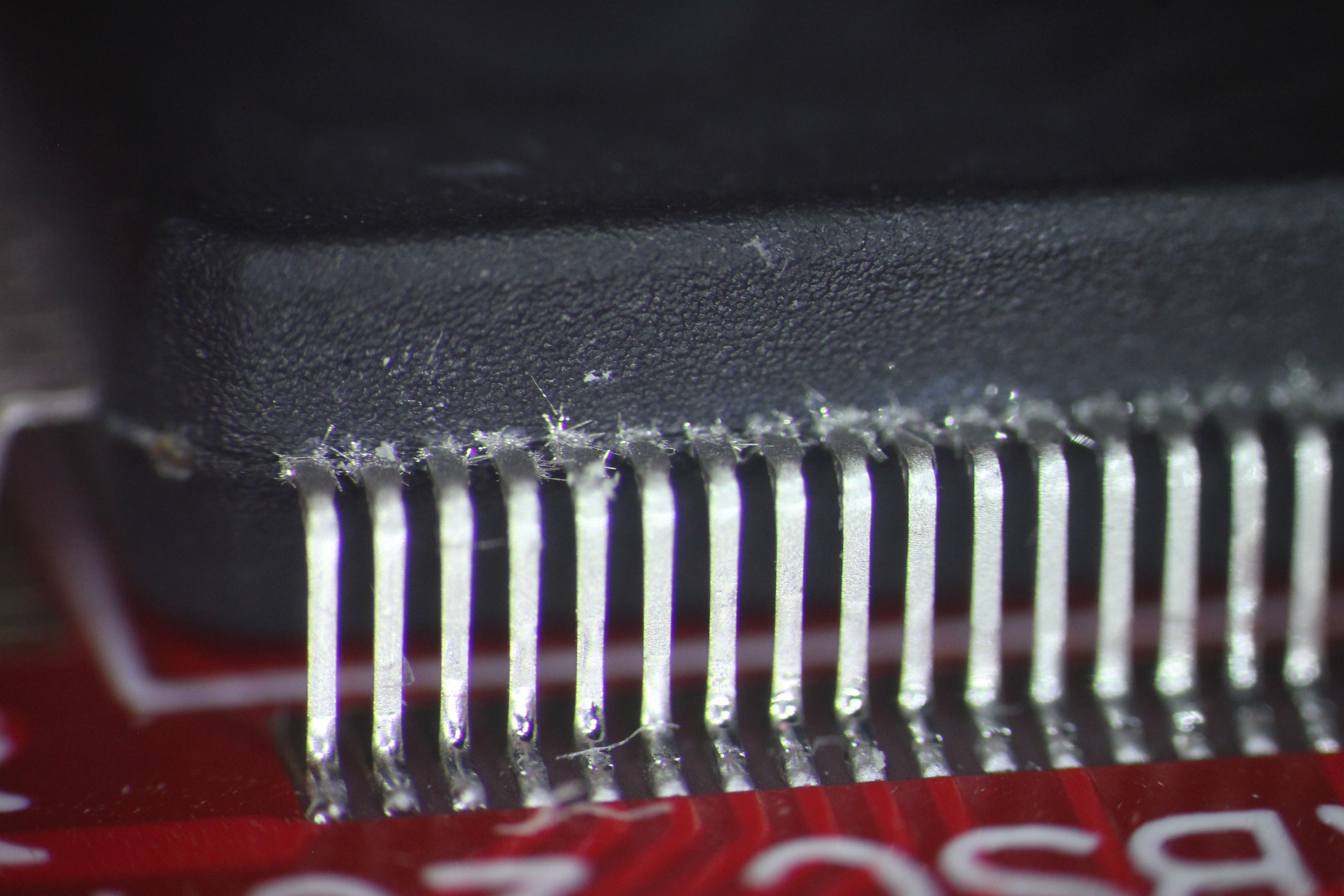

запаянная микросхема

[SuperMax]

Видео - первый эксперимент, еще ДО окончательной коррекции фокуса

[SuperMax]

Дефект ПЛИС EP2C5Q208






подробнее про данное явление
https://zctc.ru/sections/tokoprovodyashie_kristalli_olova
https://pikabu.ru/story/olovyannyie_usyi_5217620
http://ru.terrenebuyingservice.com/info/wh...s-46375368.html
https://tech-e.ru/2008_3_40.php

[SuperMax]

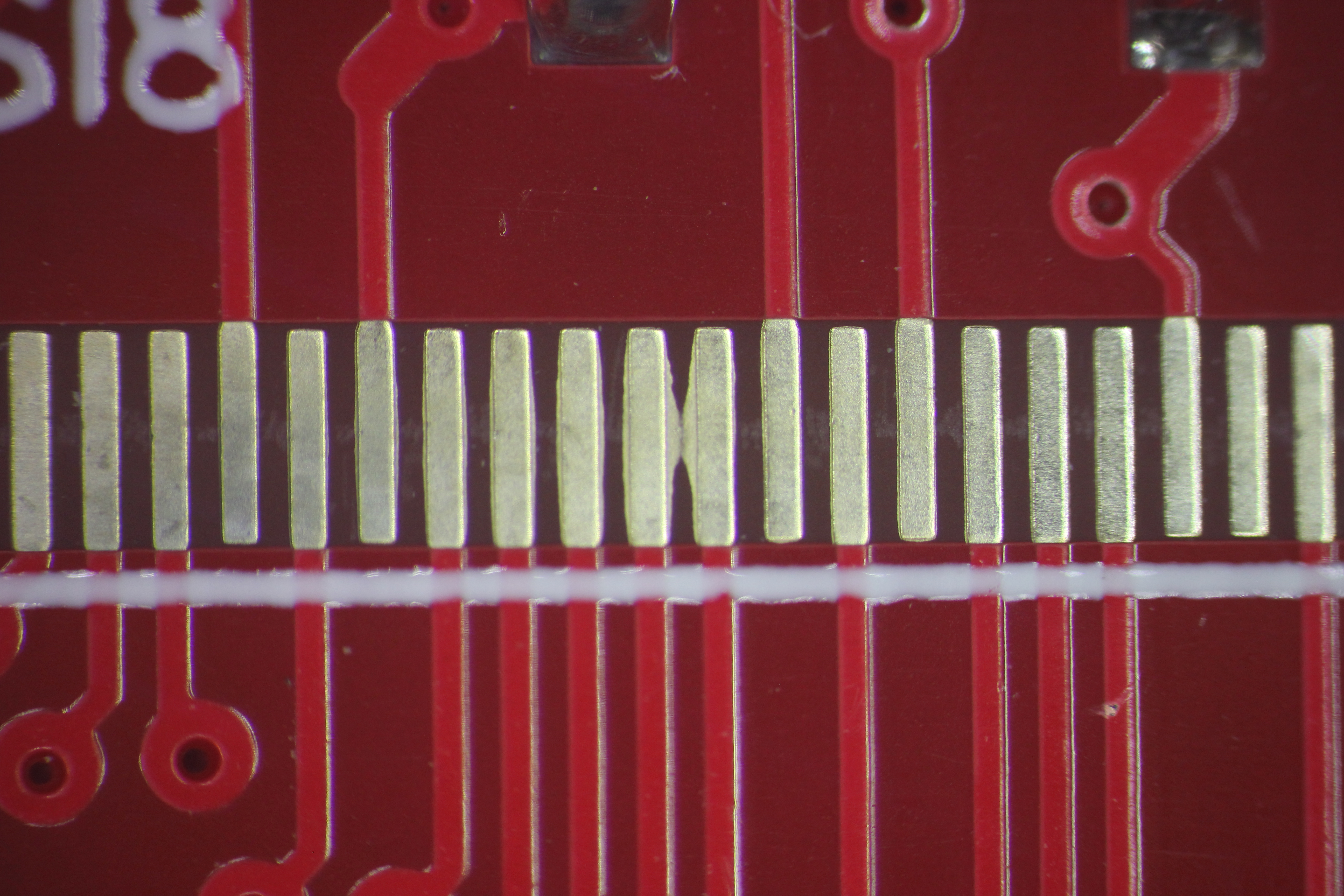

Дефект иммерсионного золотого покрытия

[SuperMax]

Подборка дефектов пайки кривыми руками и пастой

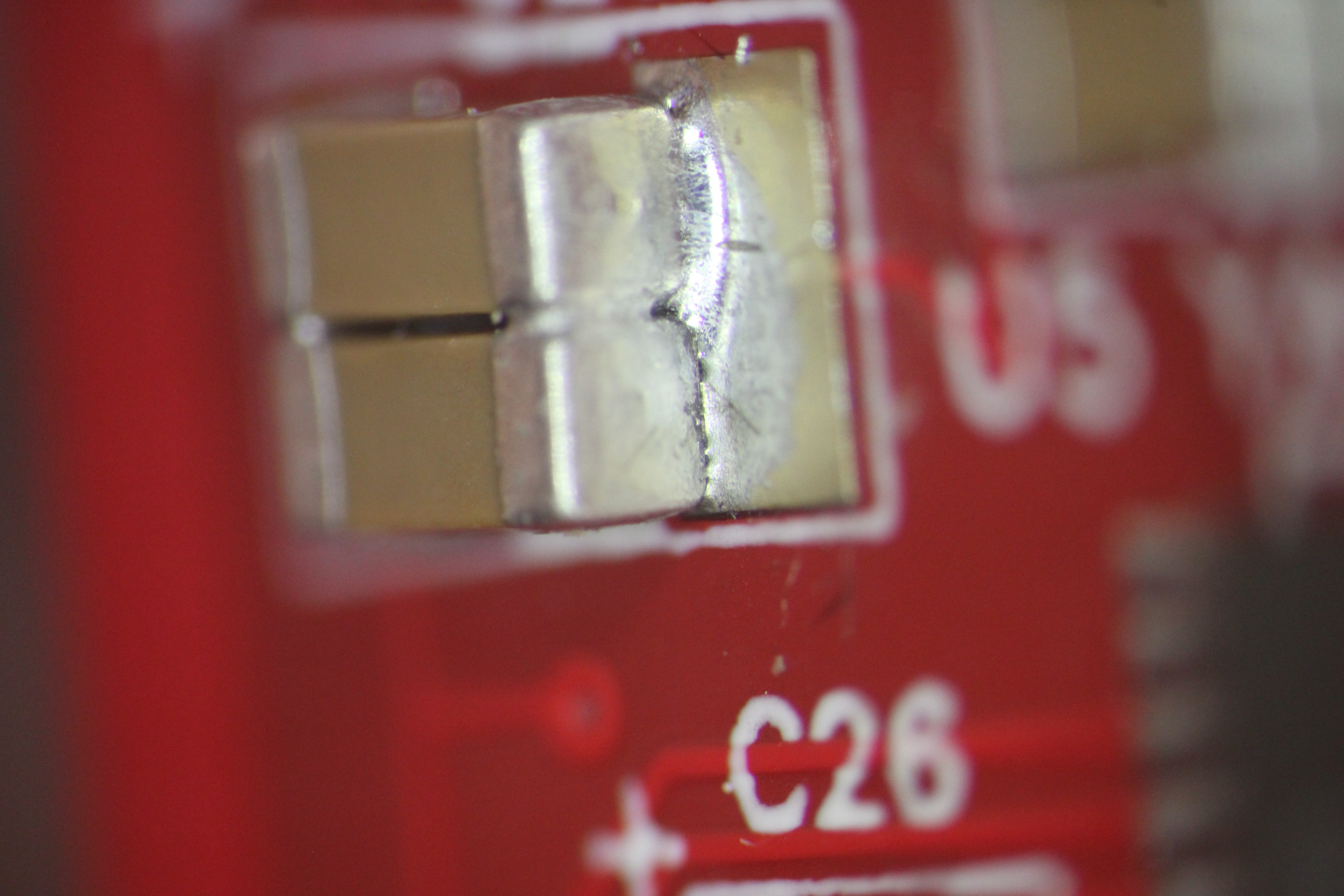

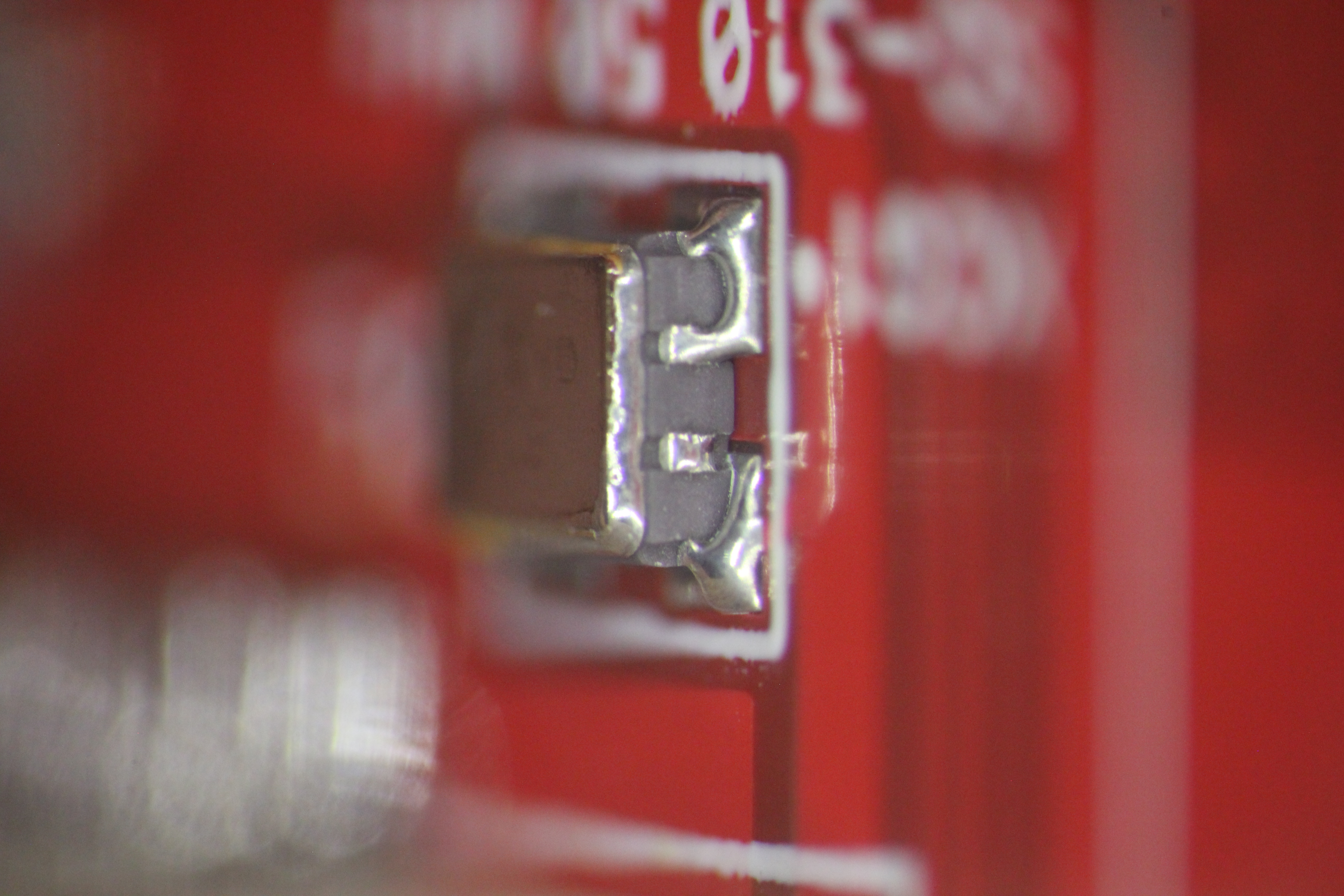

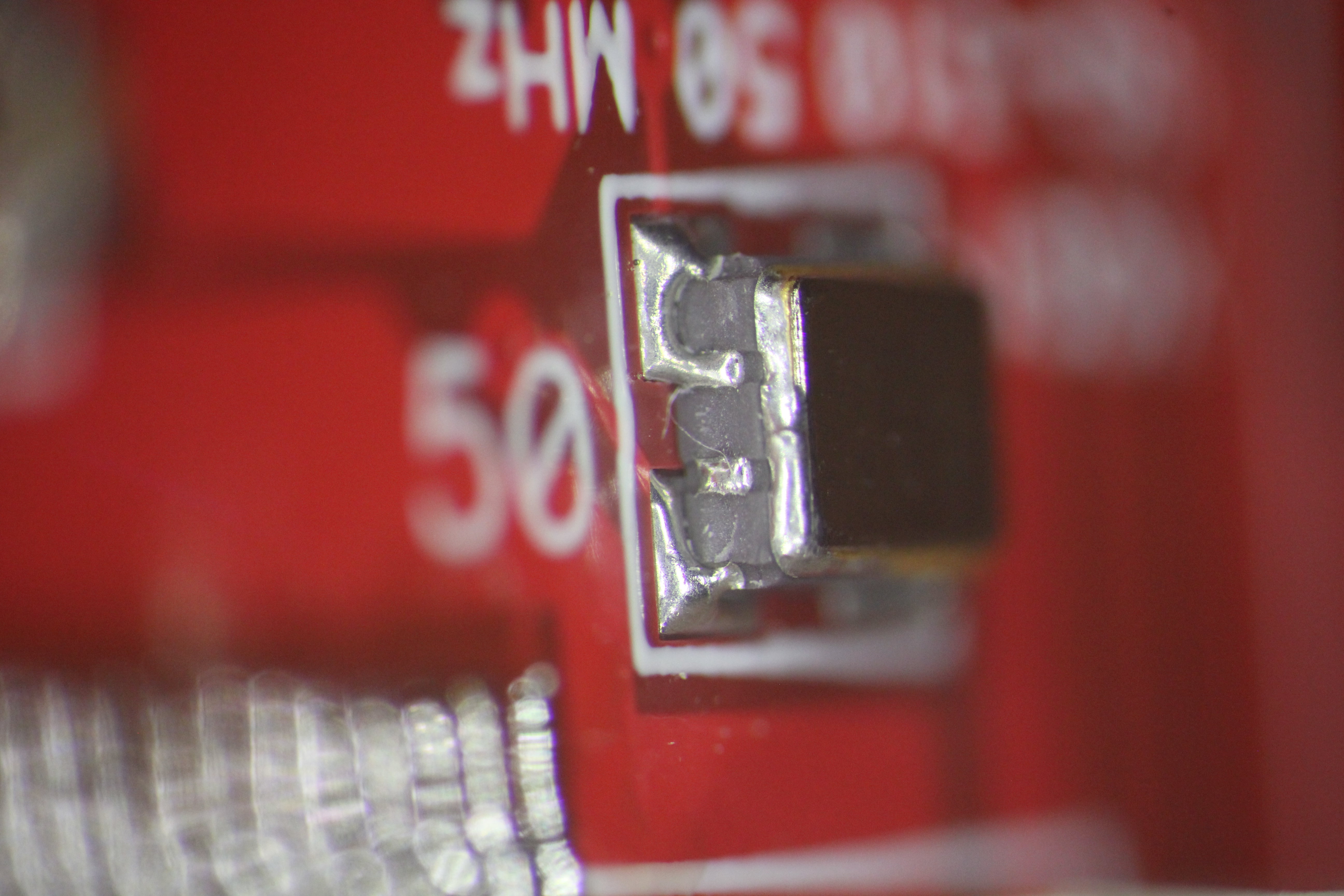

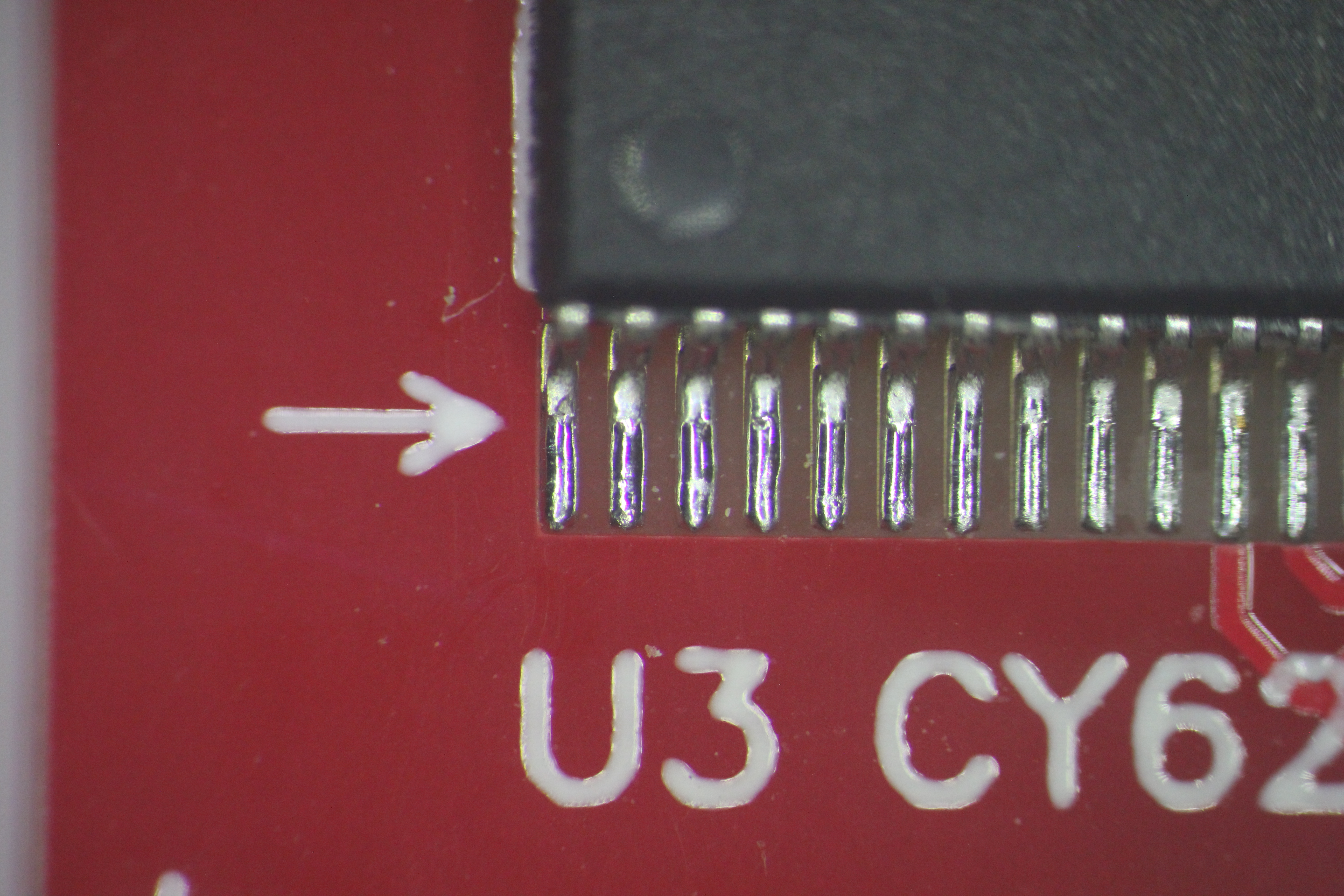

видна микротрещина пайки конденсатора

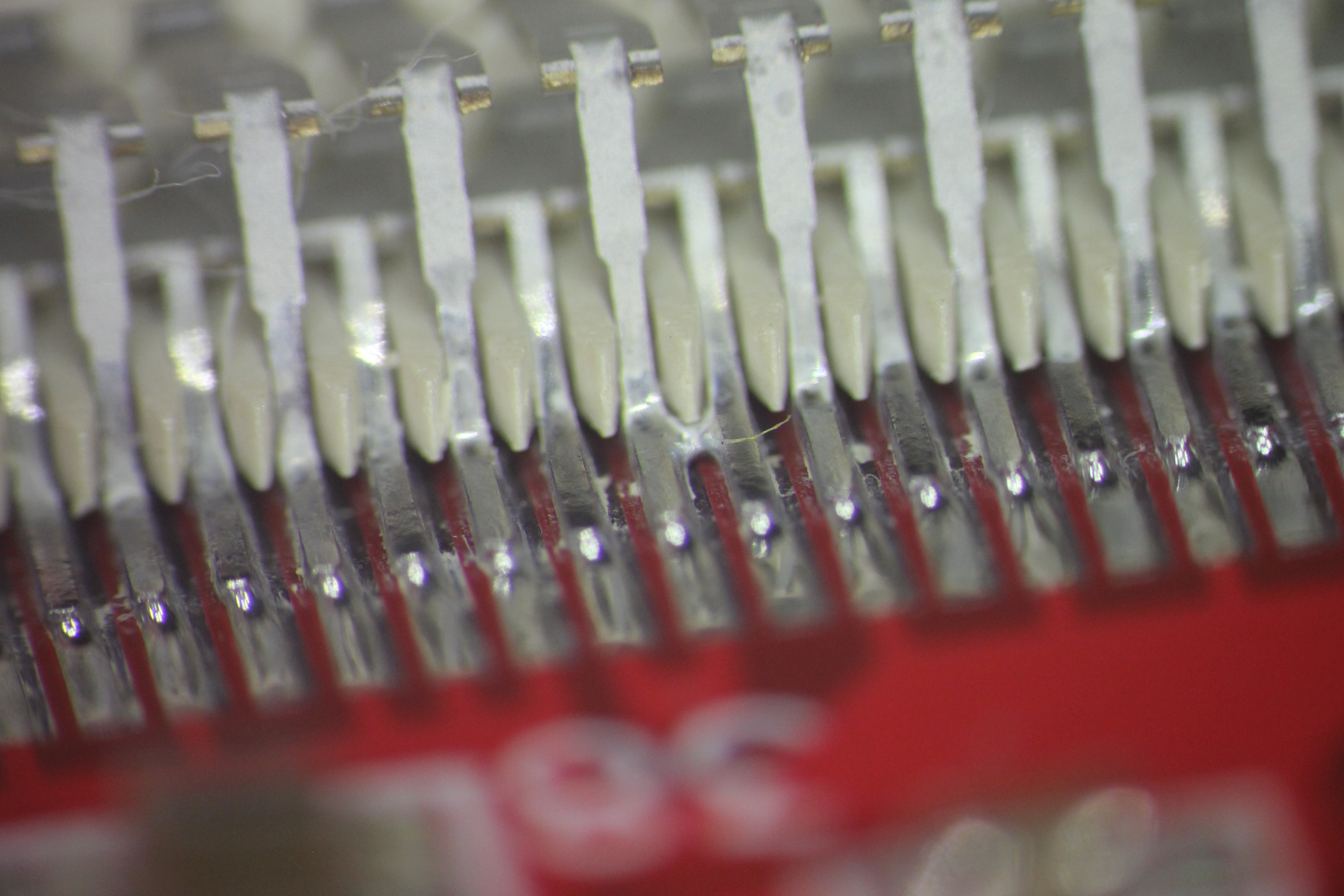

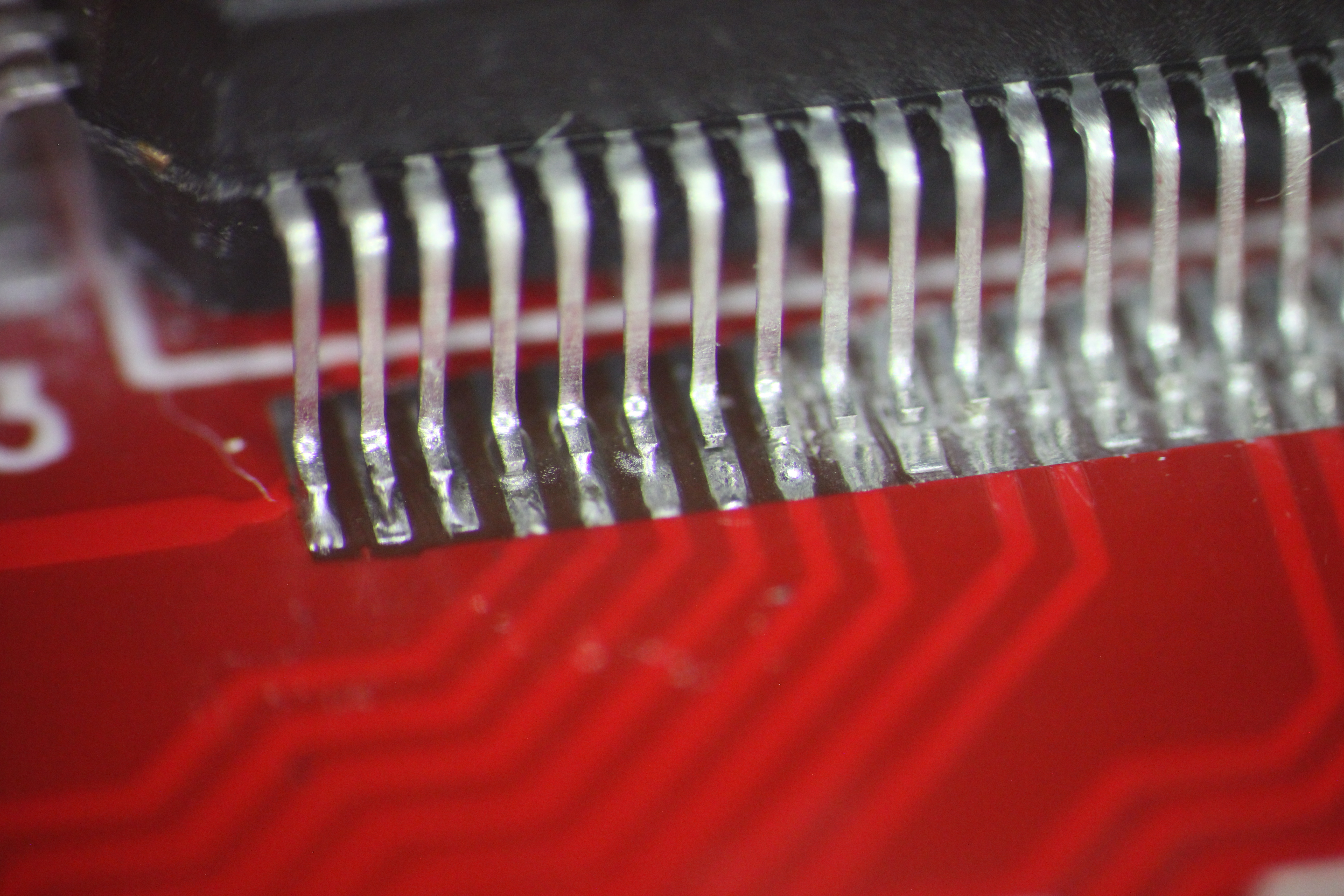

5ая нога слева в воздухе


нога в центре вообще не пропаяна


4,7,8 ноги в воздухе

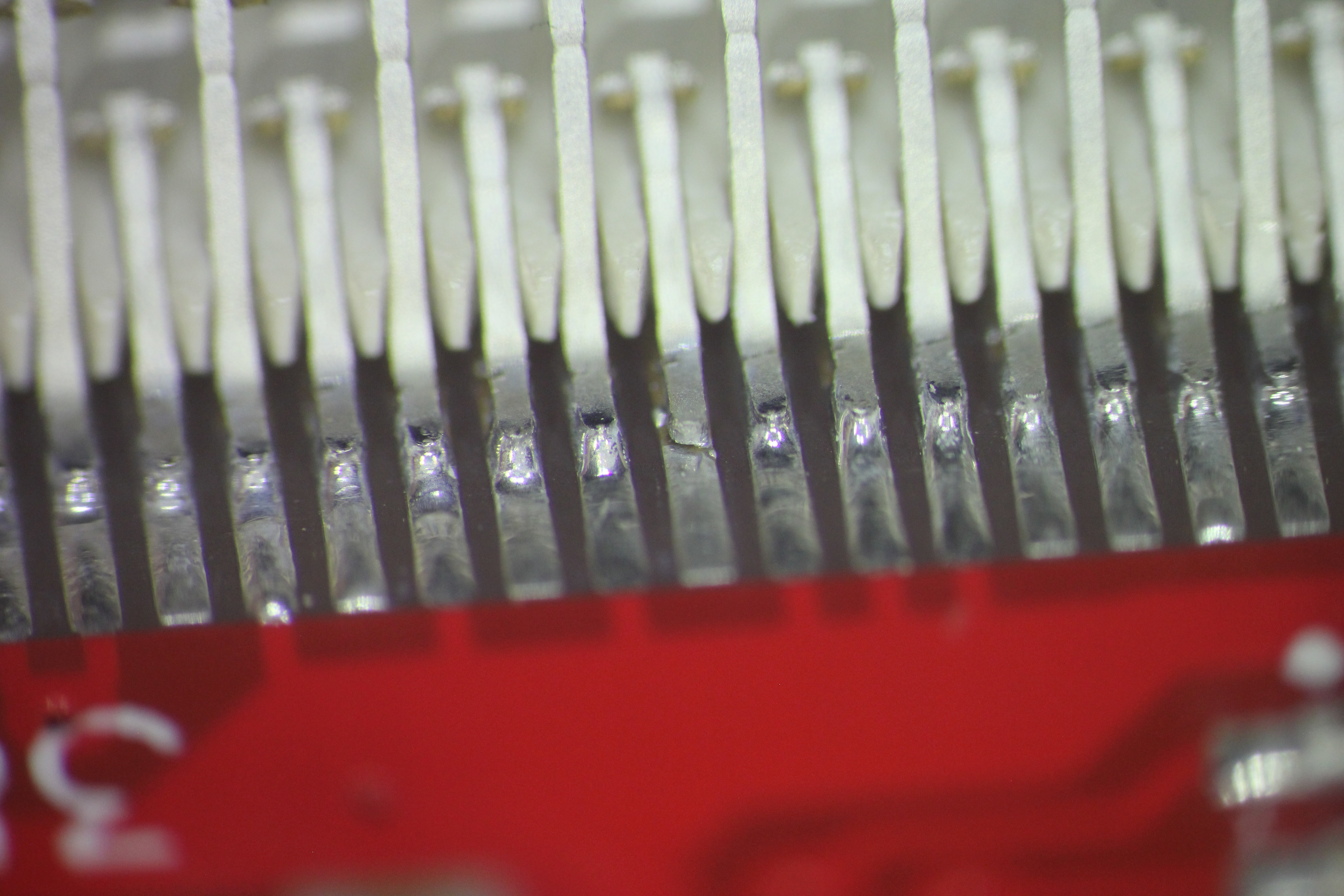

хорошо виден зазор


5ая нога слева в воздухе


1,5,7 нога слева в воздухе


хорошо виден зазор


есть припой, есть остатки флюса но контакта нет


нога в центре в воздухе


пятно контакта меньше 0,2кв мм !



ноги в воздухе

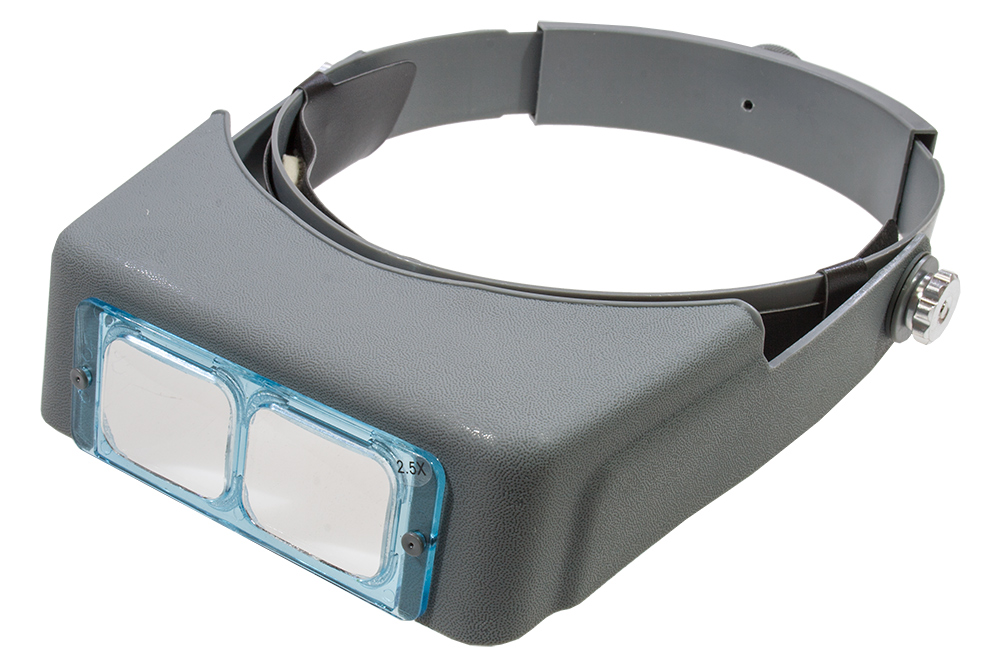

эти дефекты хорошо показывают жесткую необходимость работать с микроскопом ибо автор этих дефектов паял с такой наглазной лупой

и в принципе не удивительно - она всего 2.5x

[SuperMax]

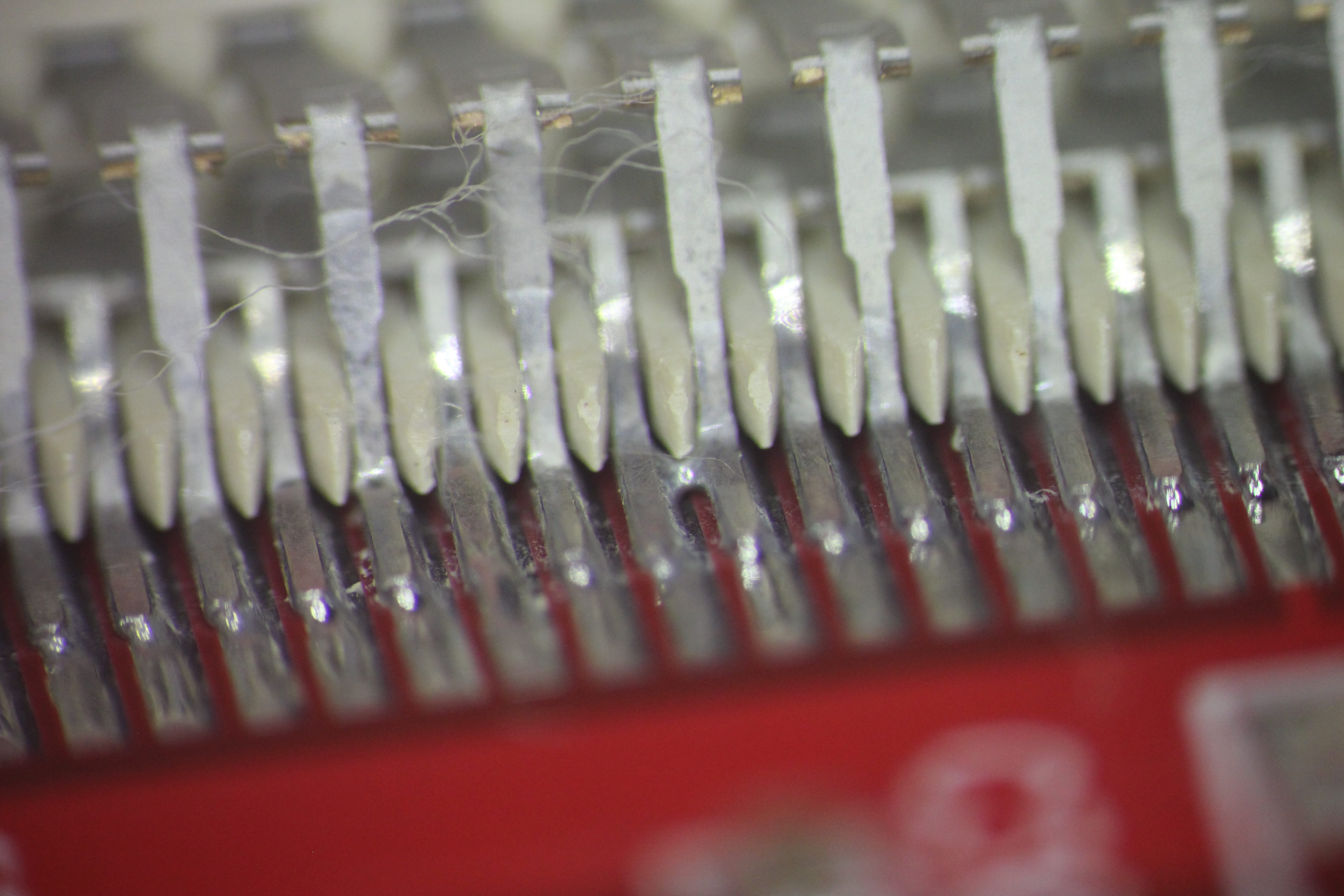

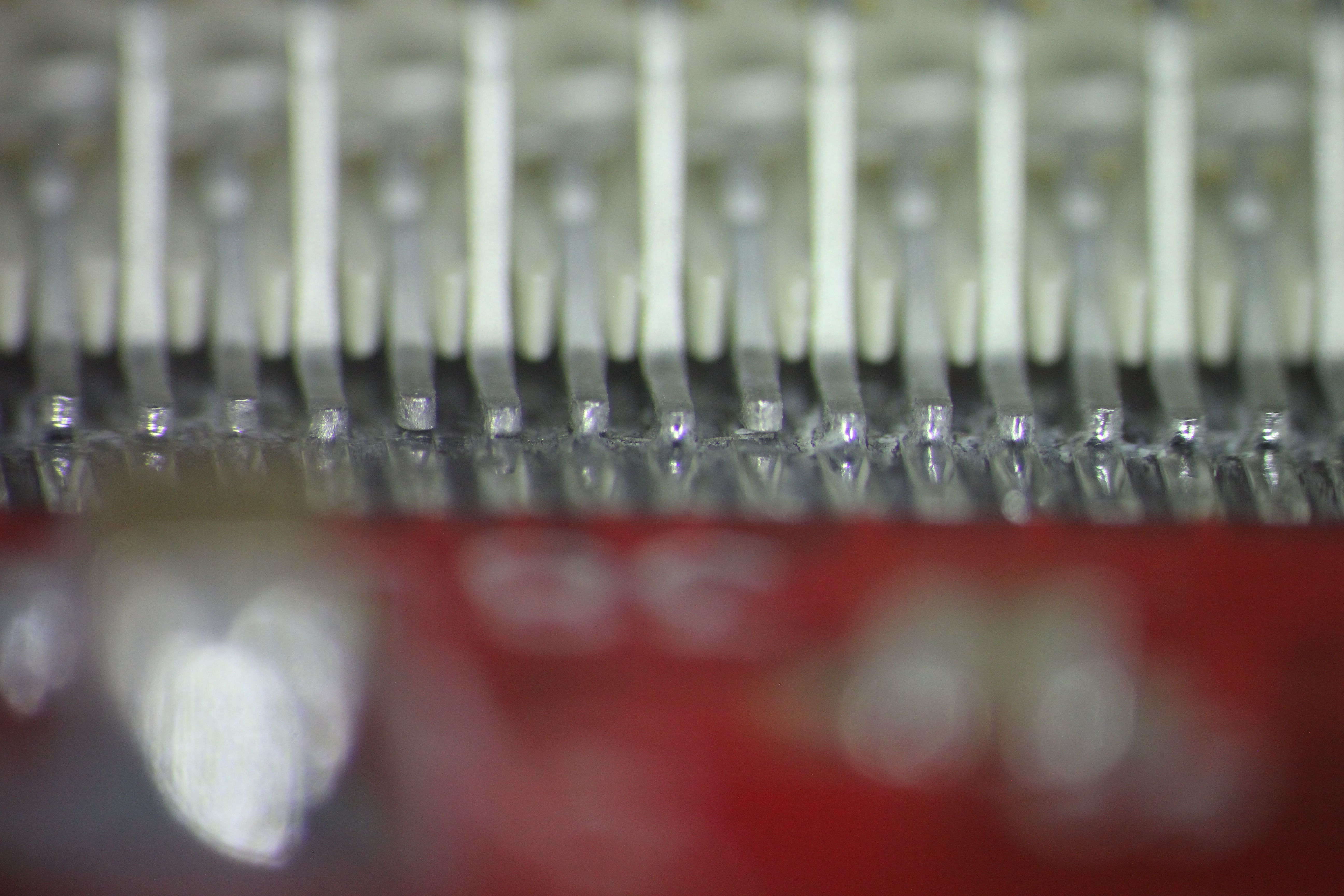

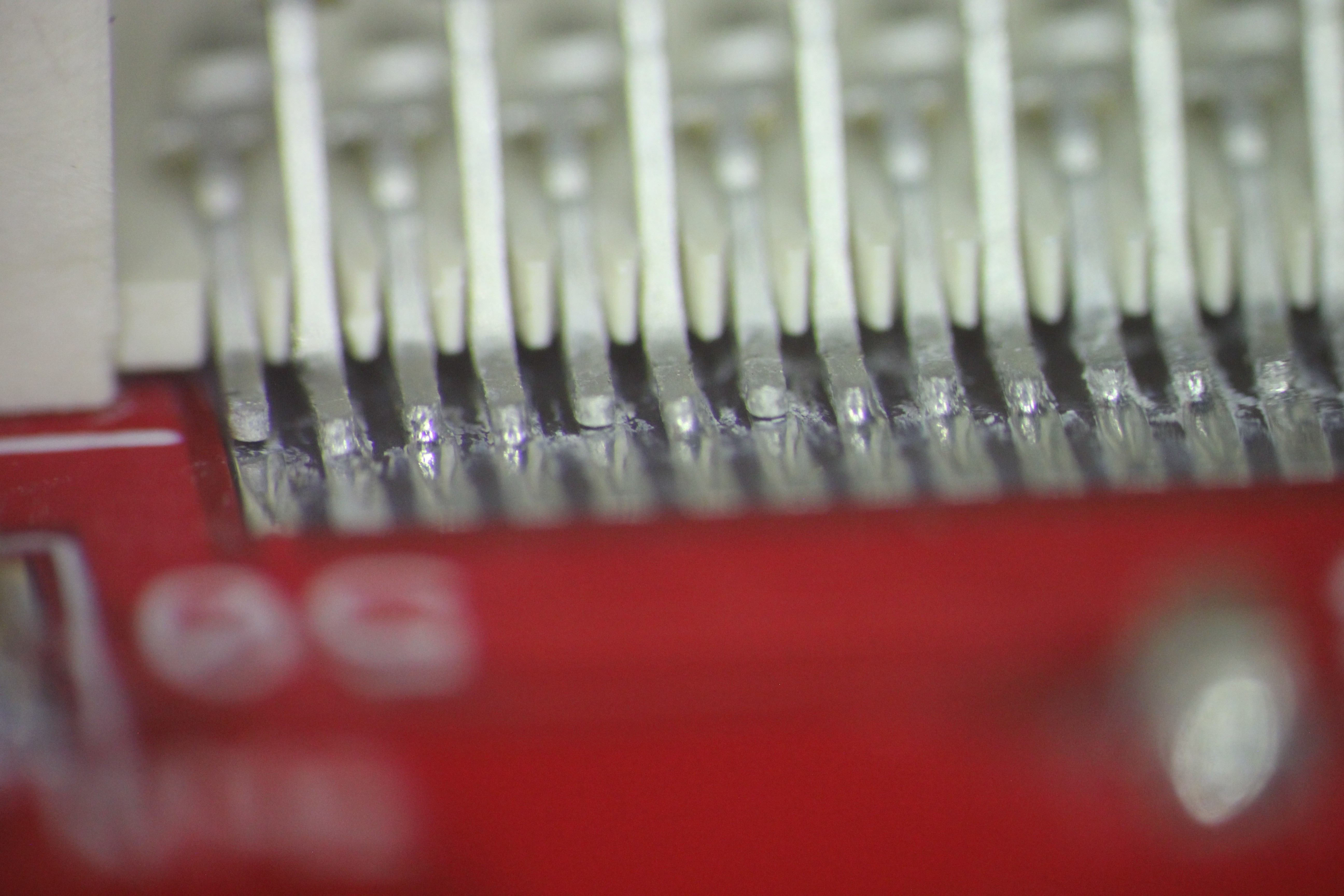

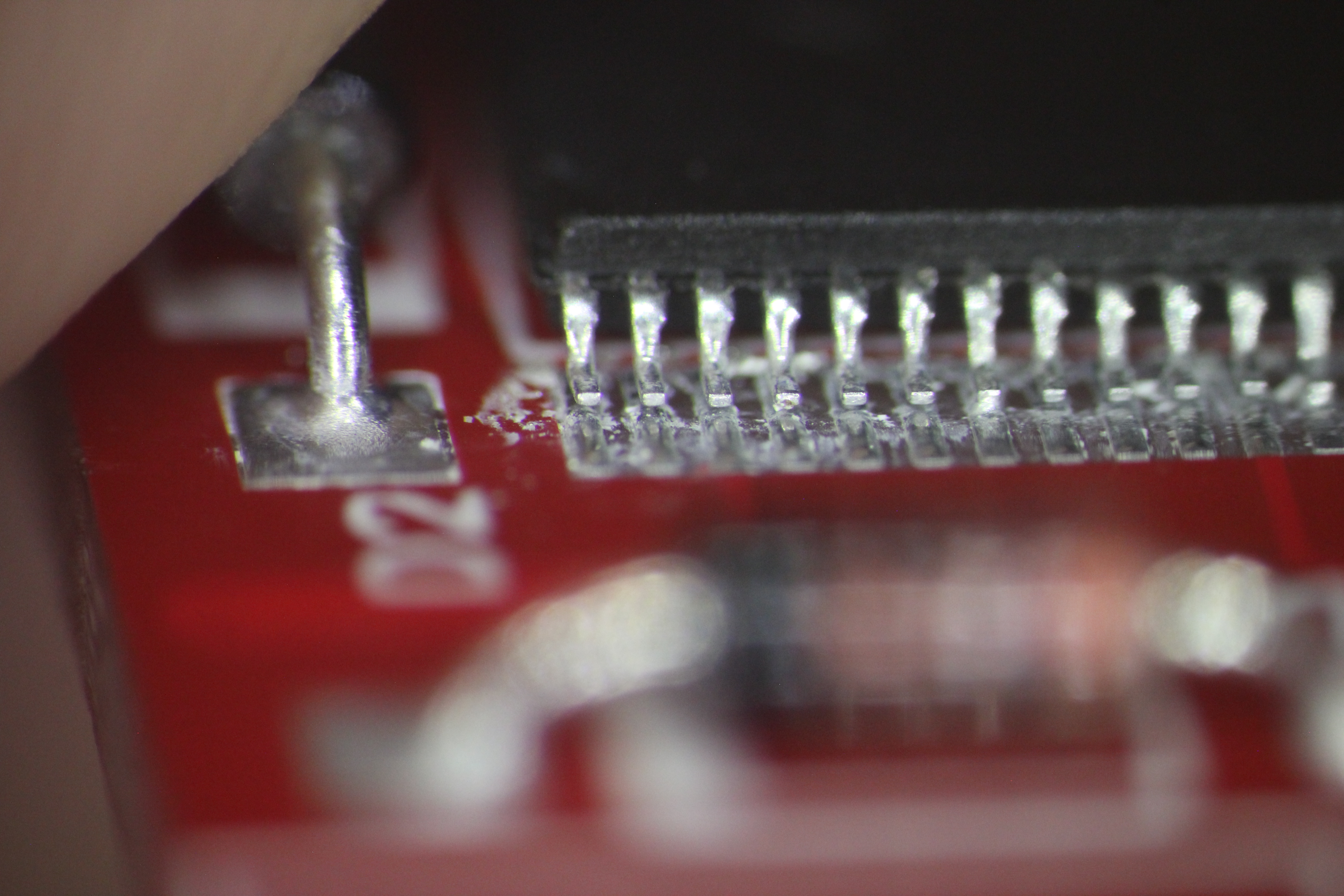

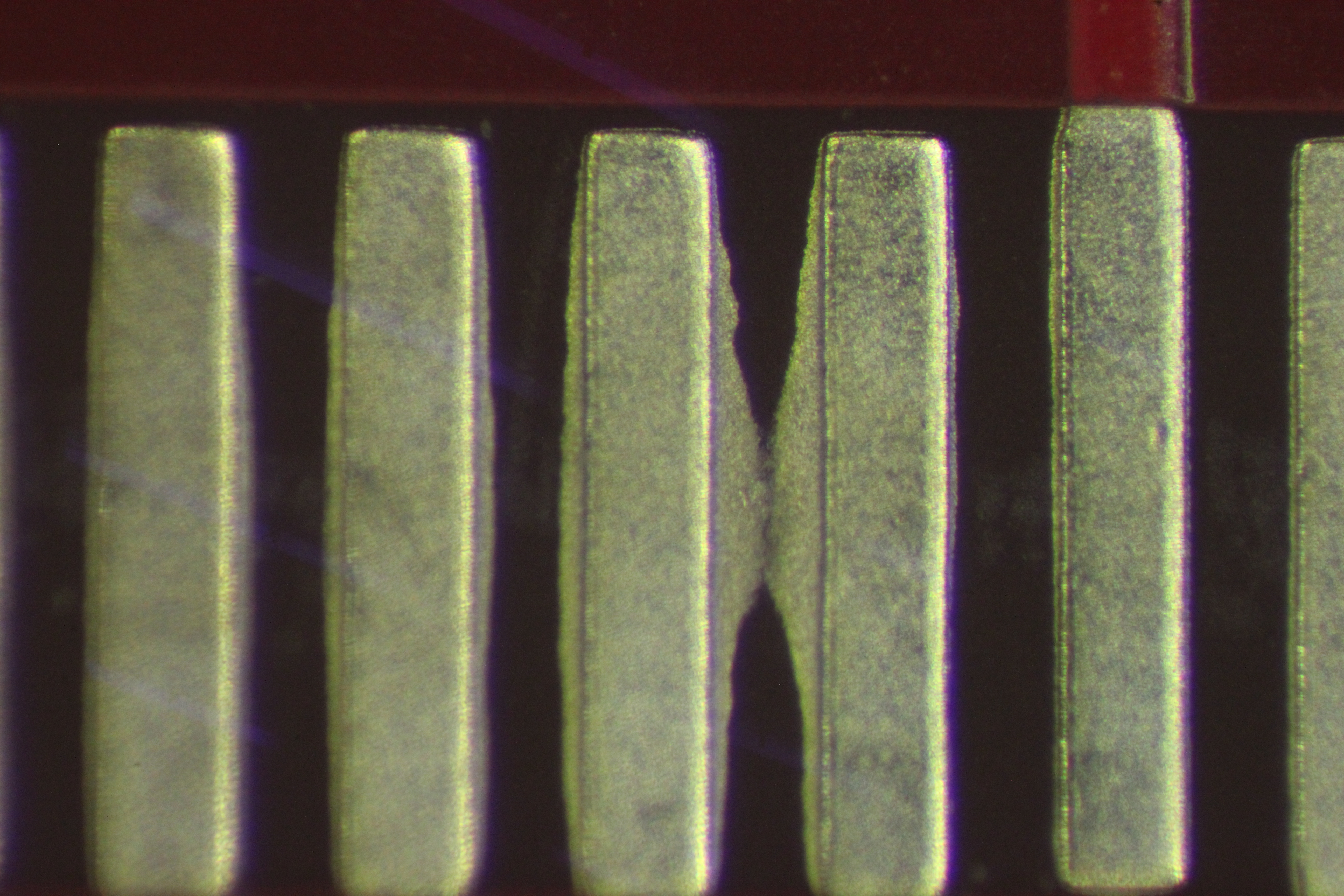

Залипы - сопли
один заснял, с трудом



в микроскопе видно куда лучше так как изображение стерео

[SuperMax]

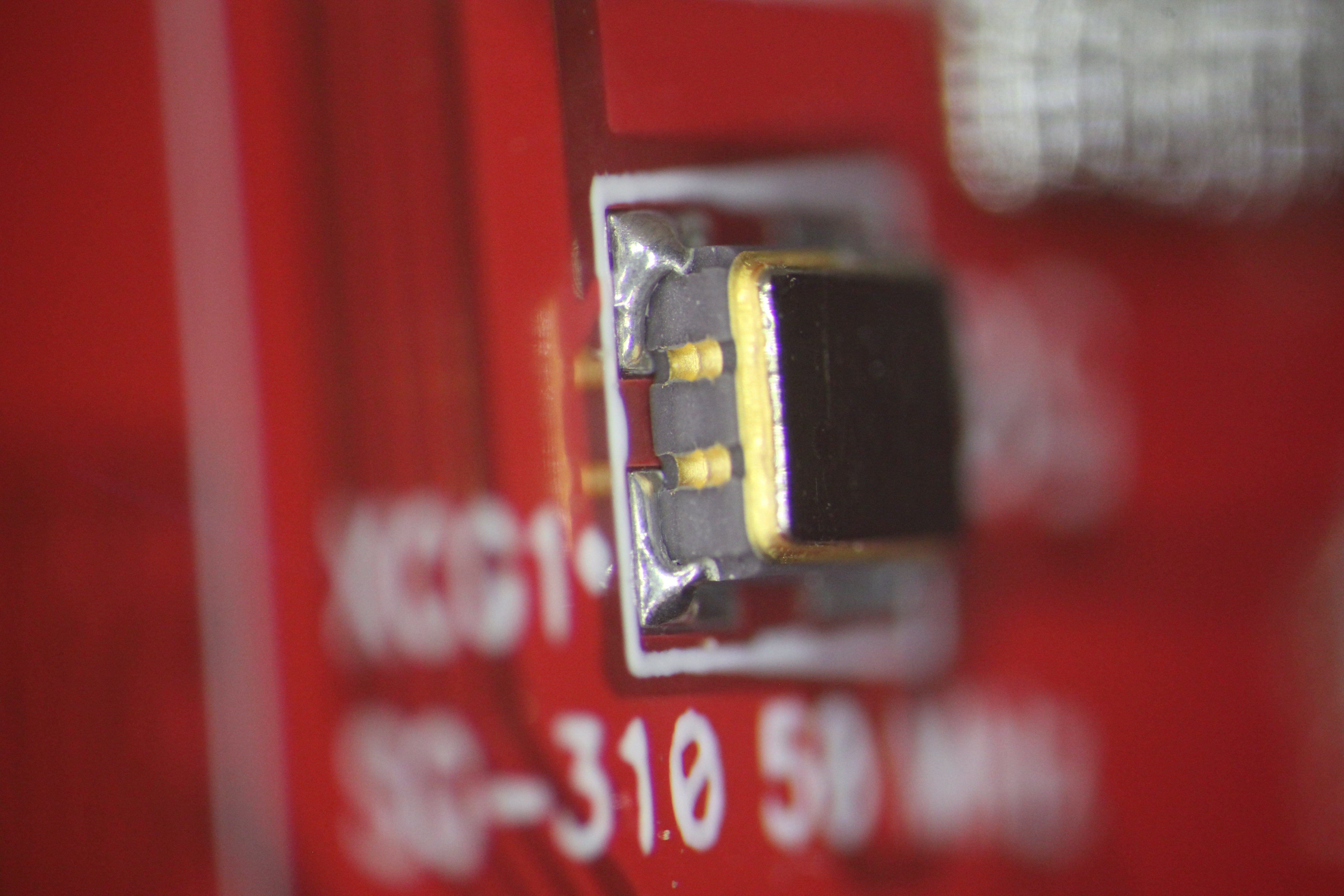

Дефекты пайки кварцевых генераторов

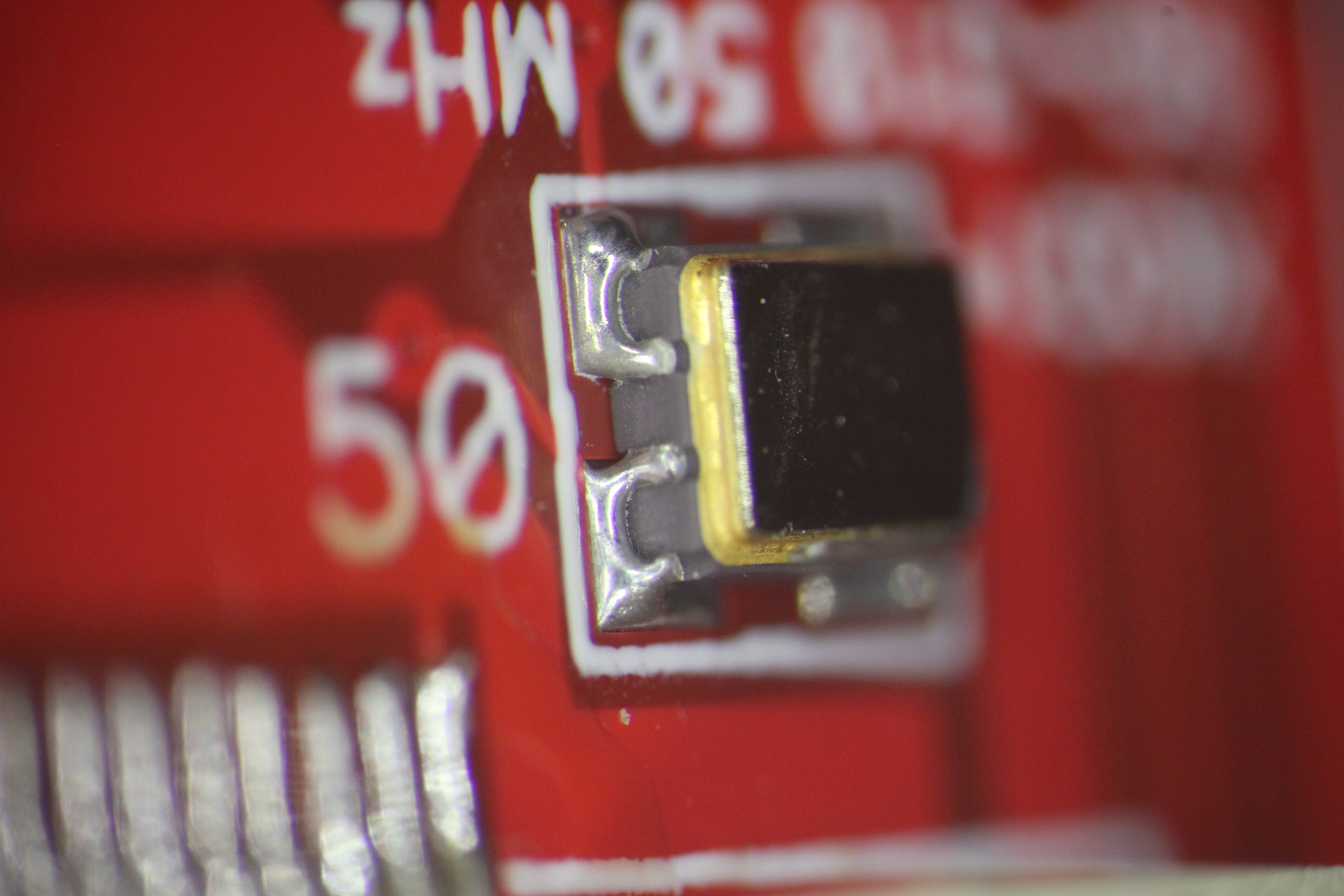

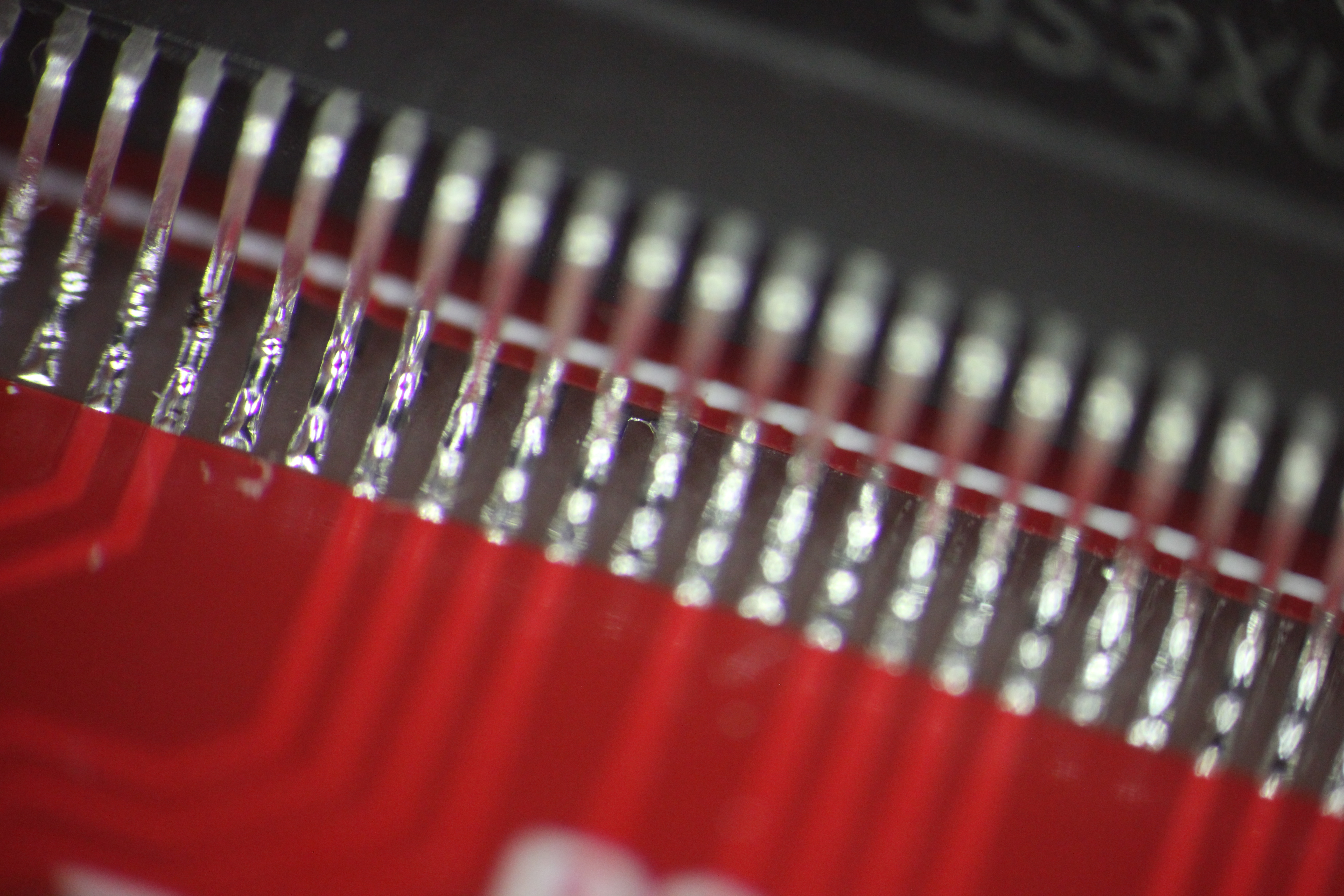

сначала как должно быть:

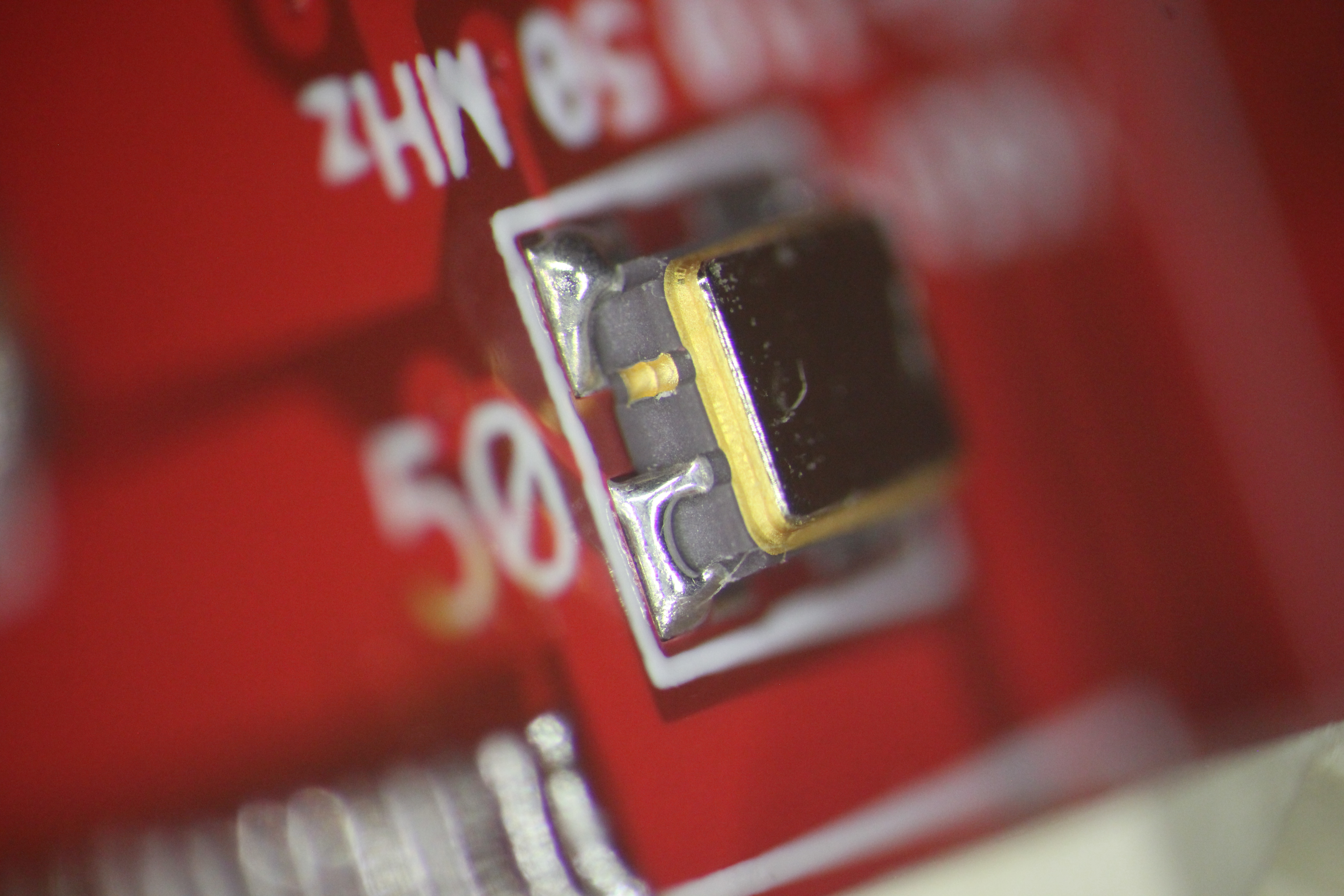

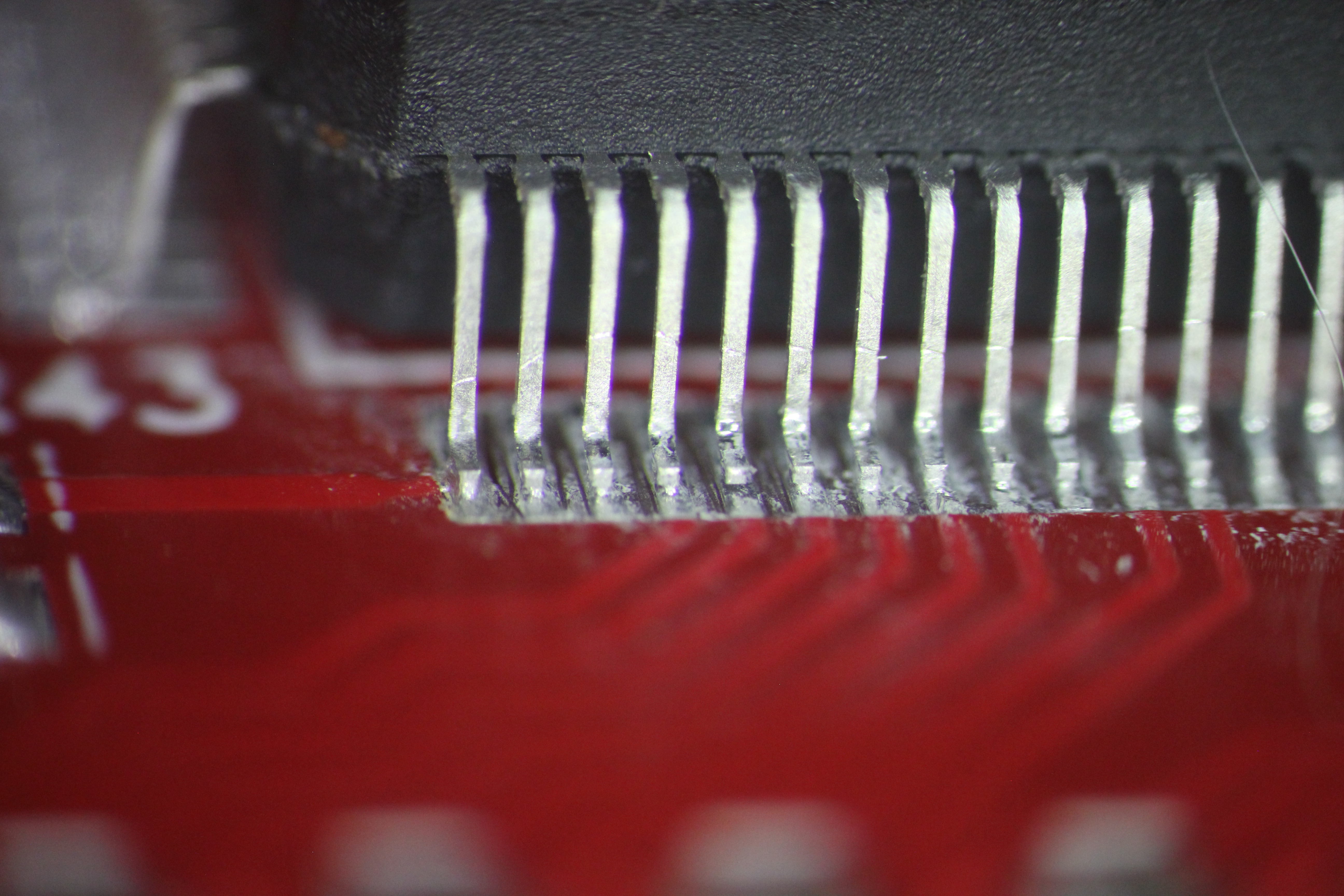

а теперь как не надо делать:

[SuperMax]

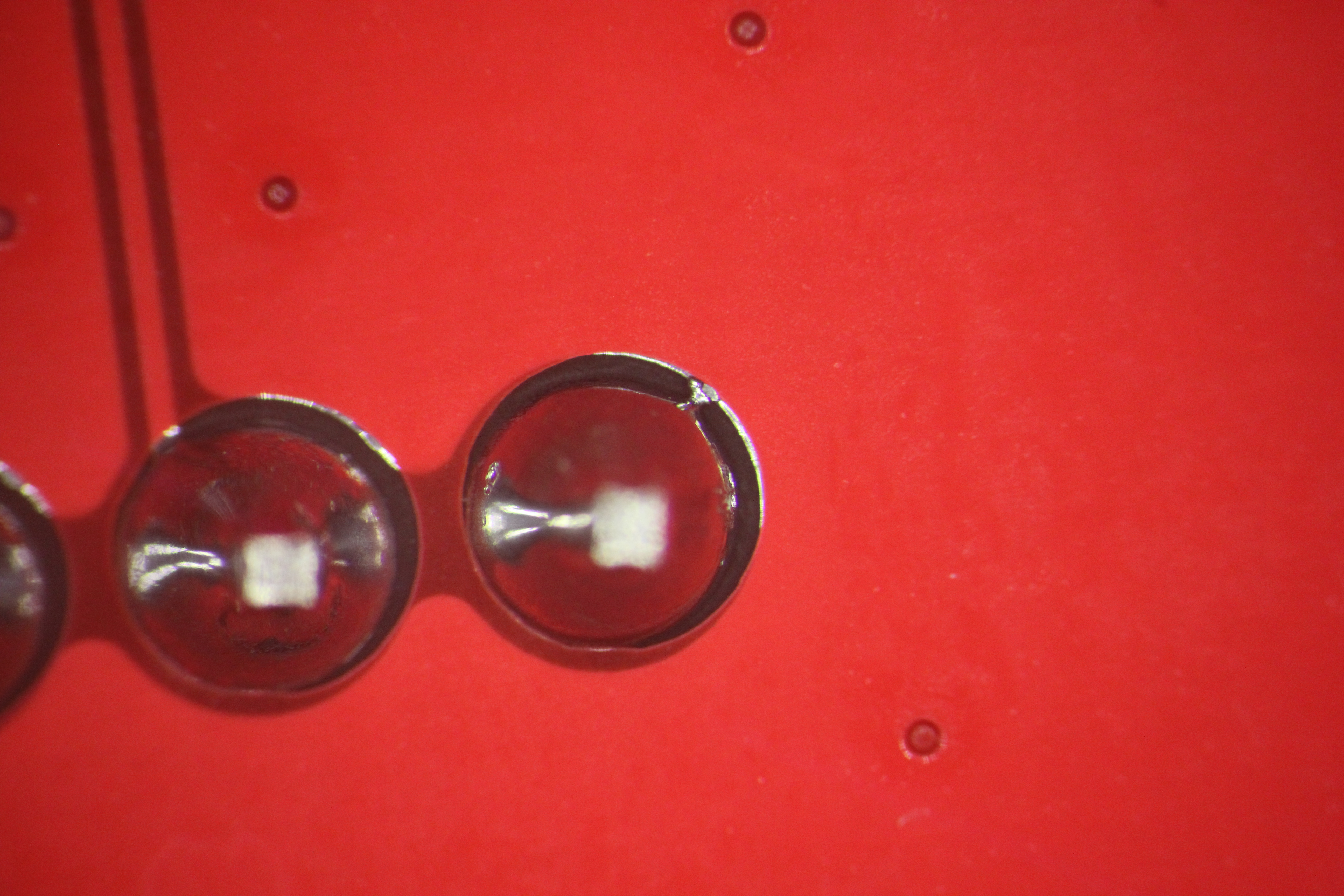

Еще дефект
причина - JLPCB косячит с нижней маской - она смещена

[SuperMax]

Видео пайки


память


CF-50P

[SuperMax]

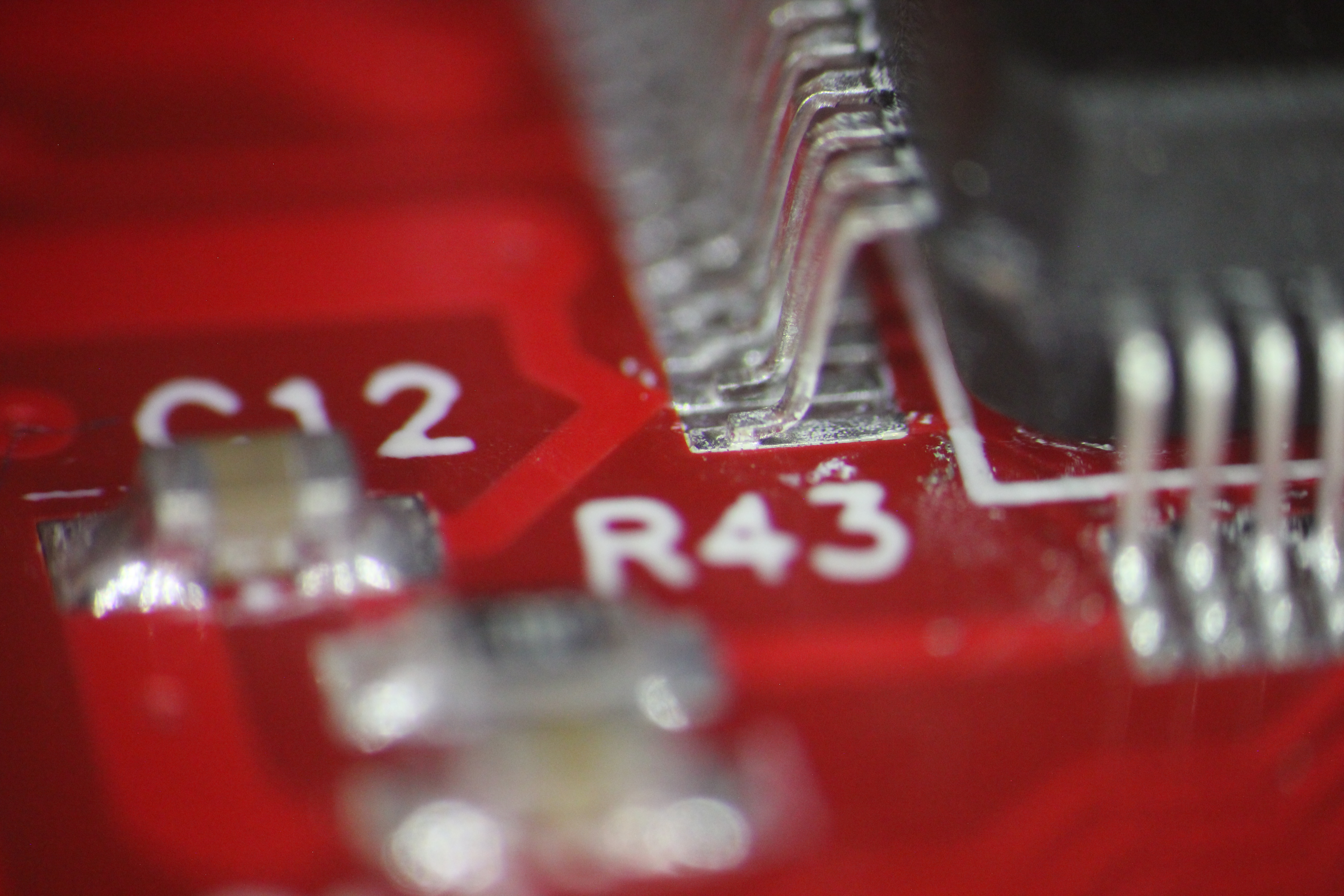

Еще малозаметные дефекты

[SuperMax]

Популярный и актуальный в современных реалиях вопрос:
а как отличить "выпайку" от настоящих новых чипов ?


в этой теме буду публиковать разные фото с указанием "выпайка" это или новый чип

примеры

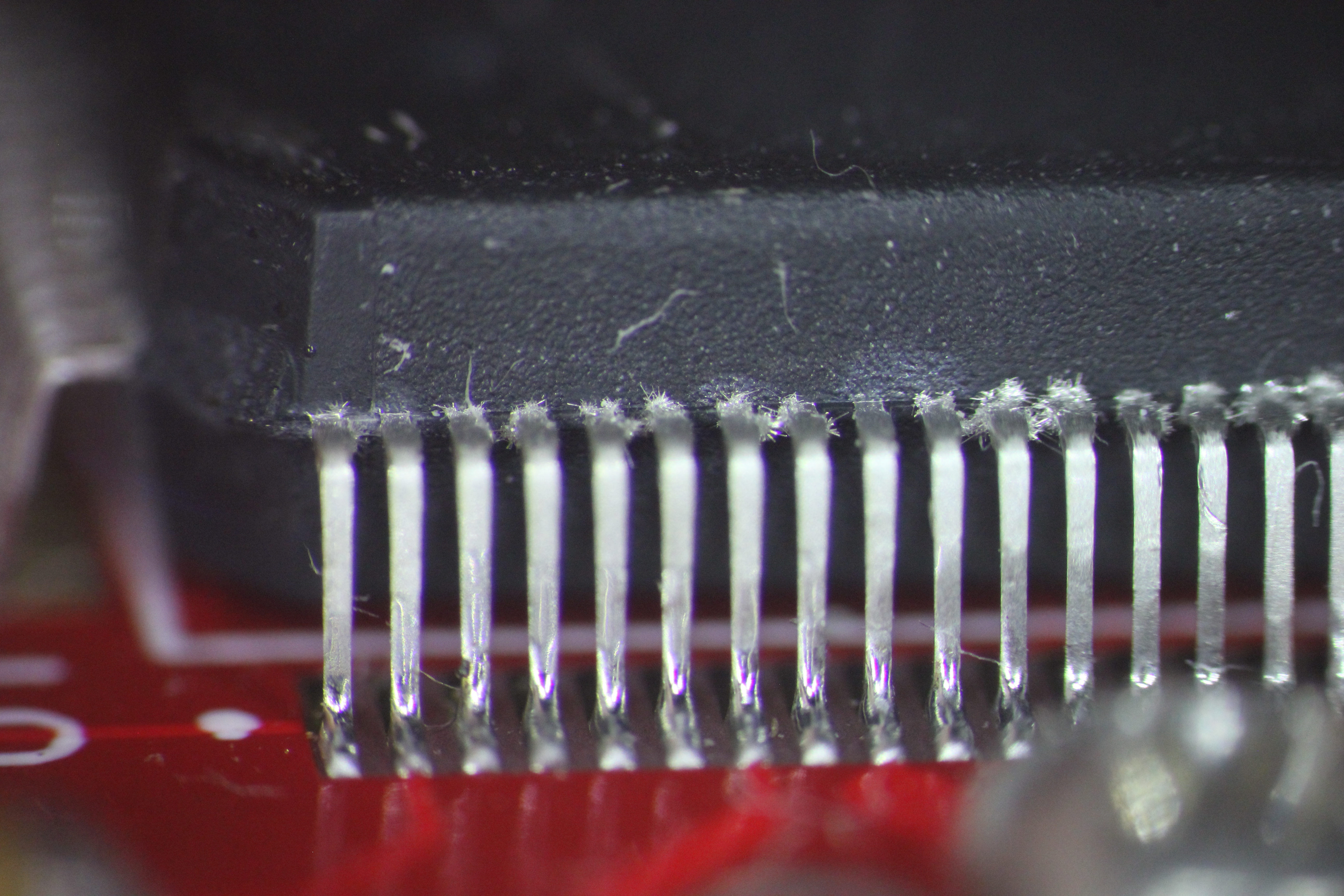

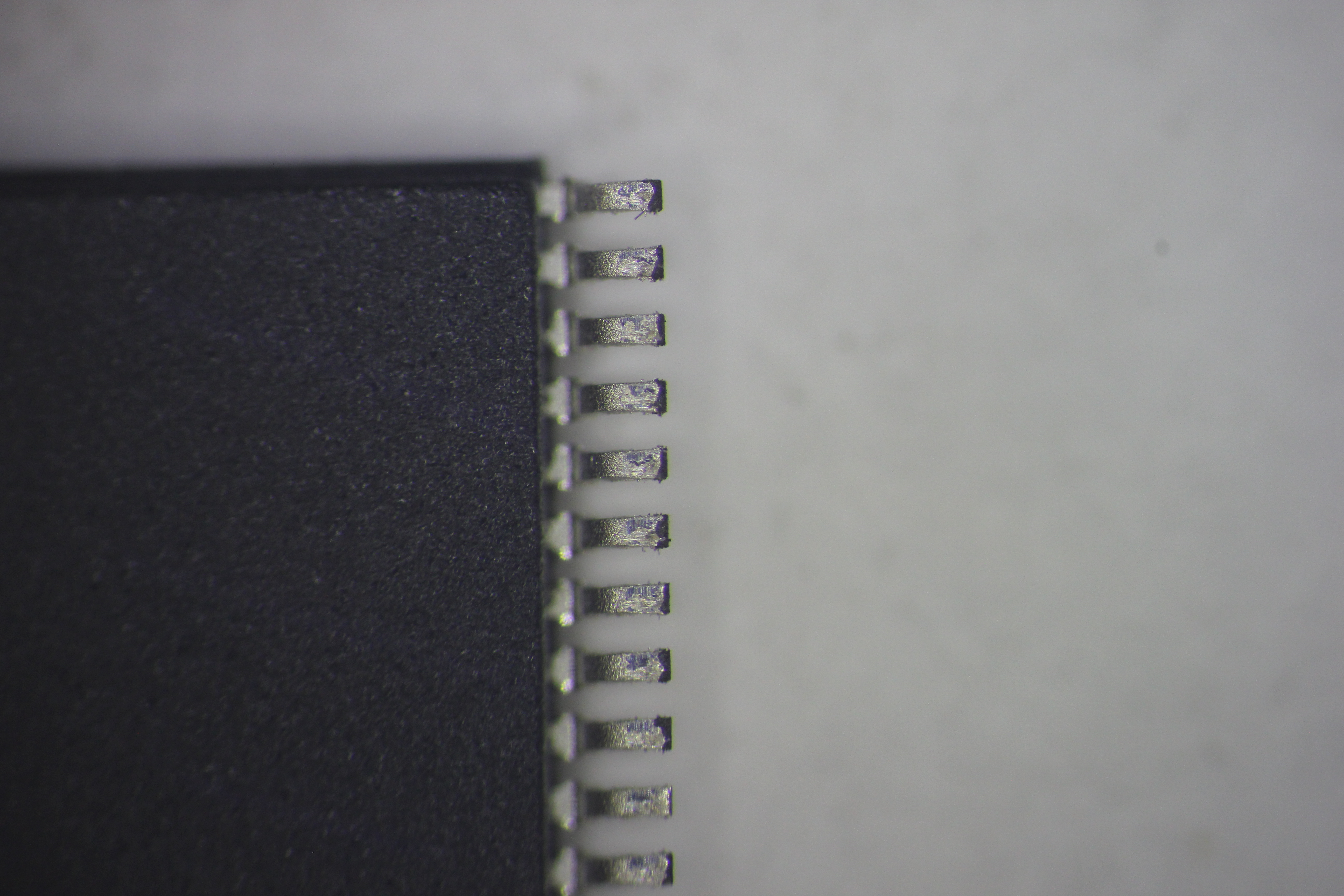

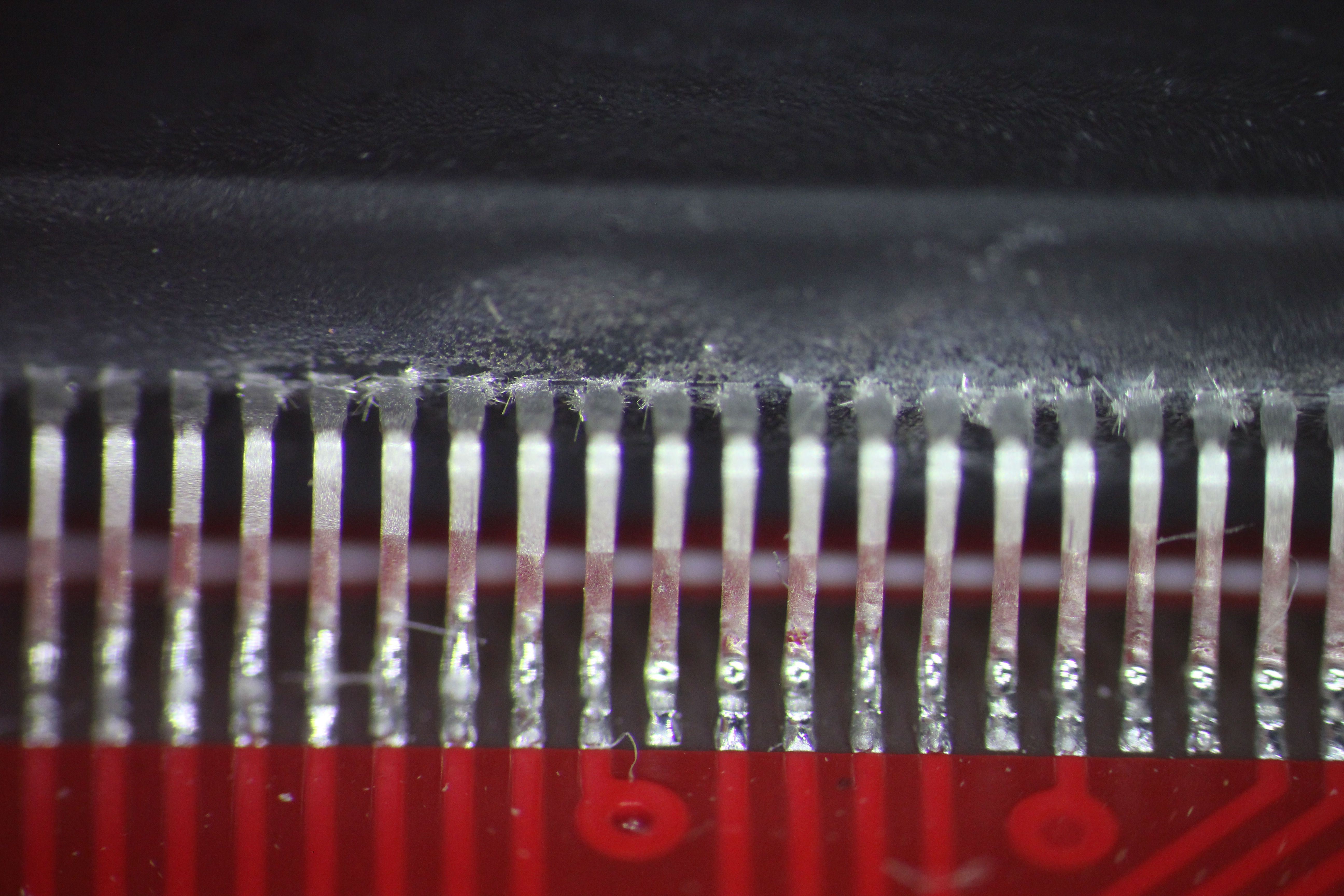

выпайка - флюс на ногах

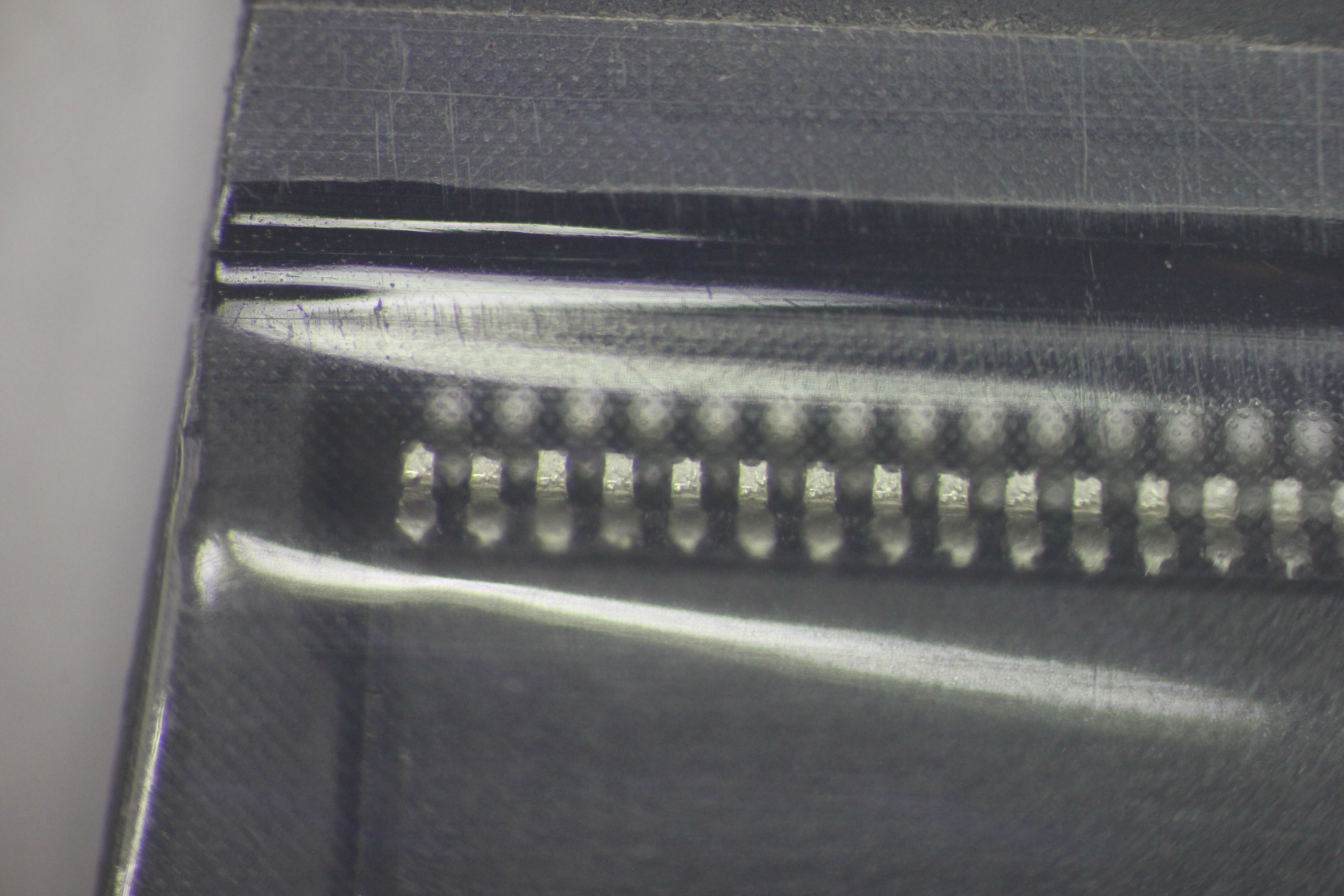

причем чипы идут в блистере, те наличие блистера не говорит, что это новый чип

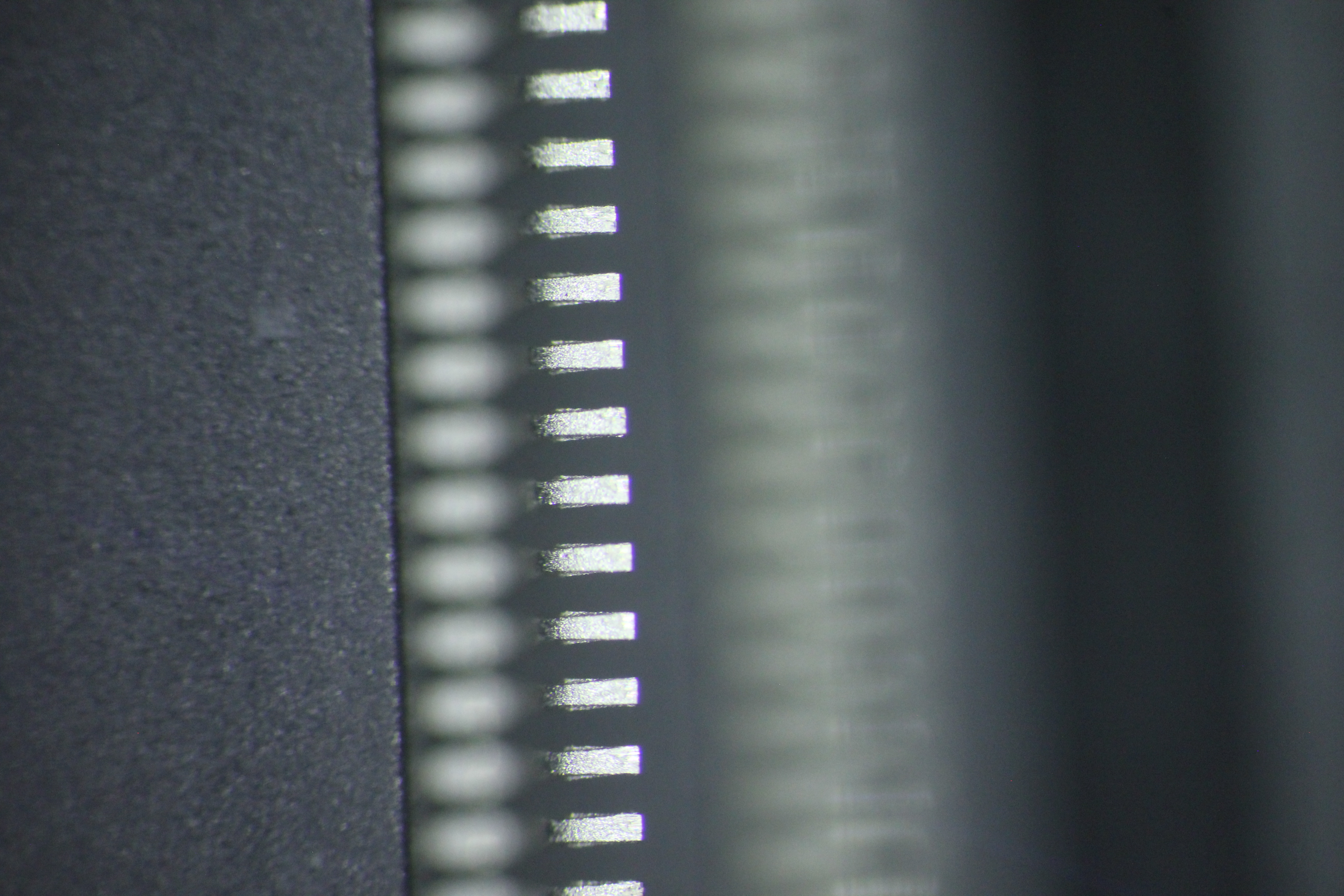

вот это новый чип

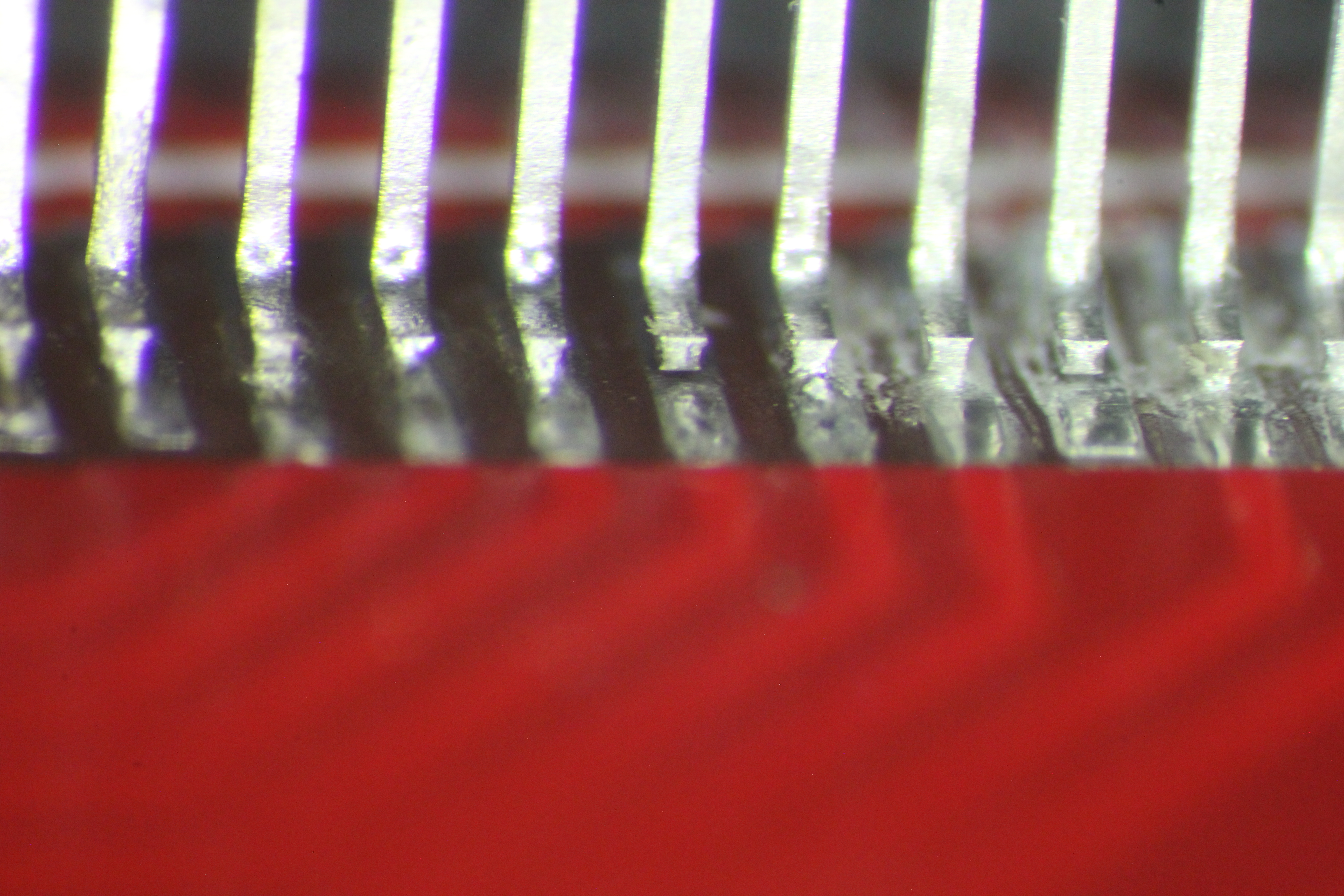

два характерных признака - целое покрытие и следы формовки ног

формовка


остальные фото в этой теме
Как отличить "выпайку" от настоящих новых чипов, фото выпайки и настоящих чипов - сравнение и методика определения
