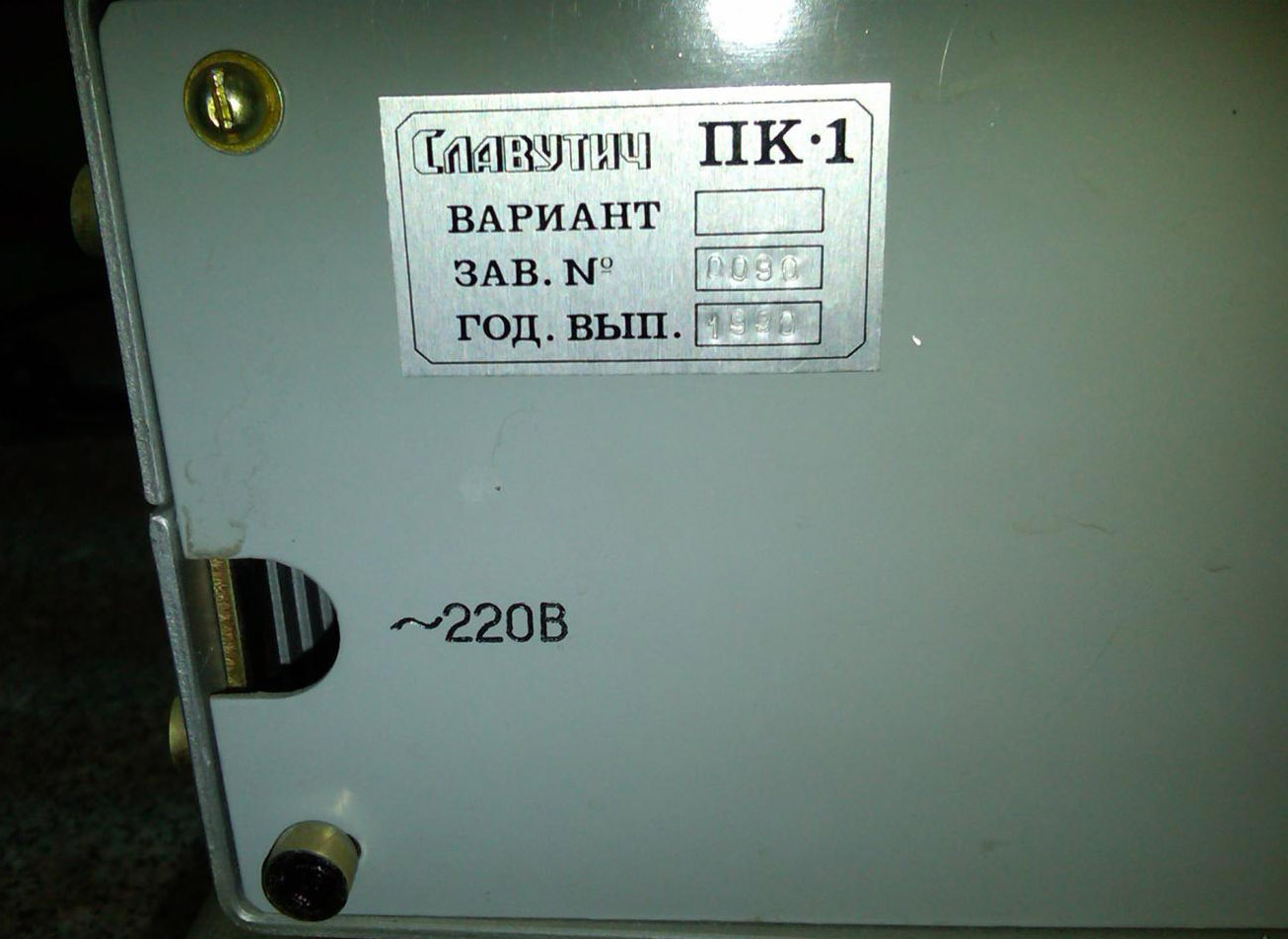

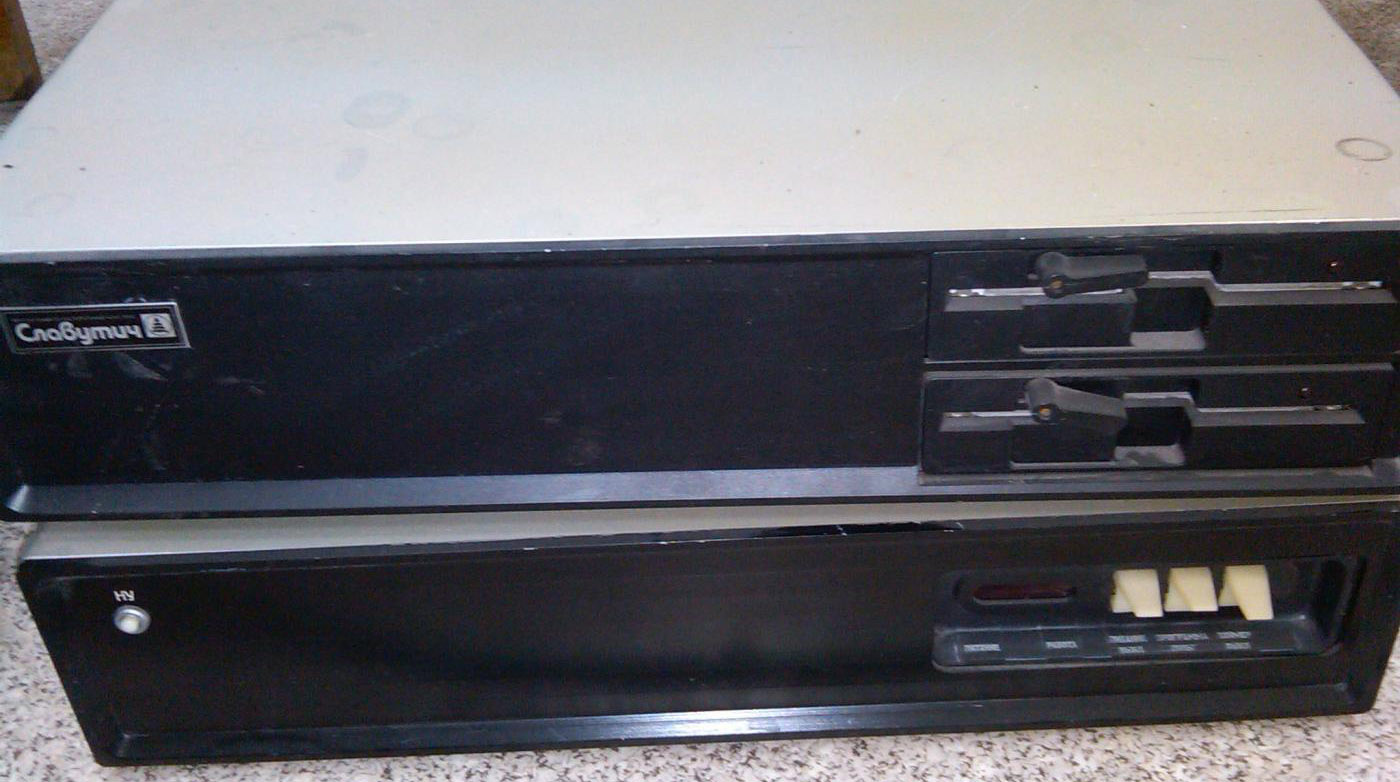

Славутич ПК-1 это ДВК-2 совместимый ПК производства/сборки ПО "Киевский радиозавод"
имеет 2 корзины соединенных кроссом МПИ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

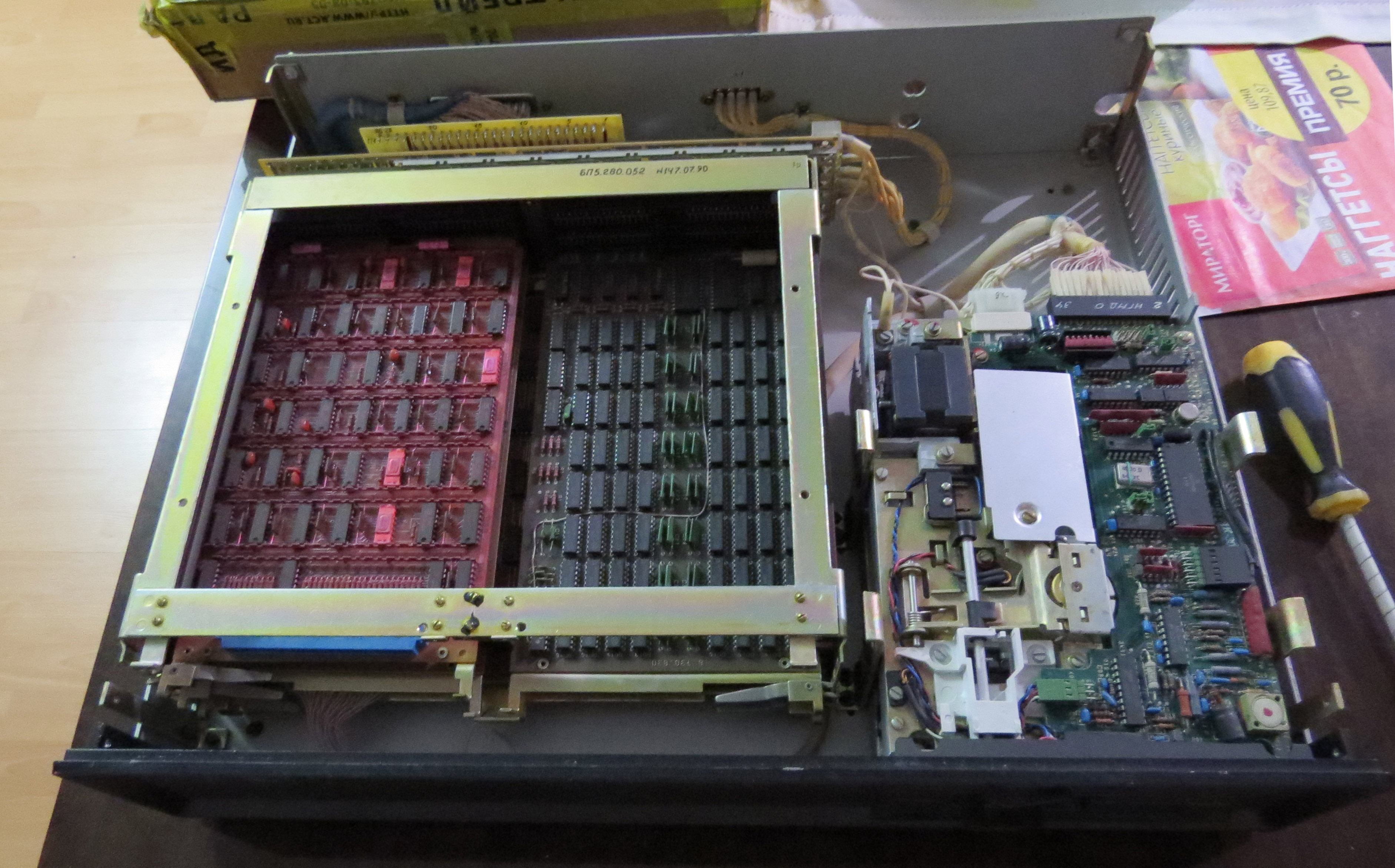

Вскрытый Блок дисководов
Нажмите для просмотра прикрепленного файла


Вскрытый системный блок
Нажмите для просмотра прикрепленного файла

Платы блока дисководов

ПИ КОП - "Канал Общего Пользования", он же IEEE-488.
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

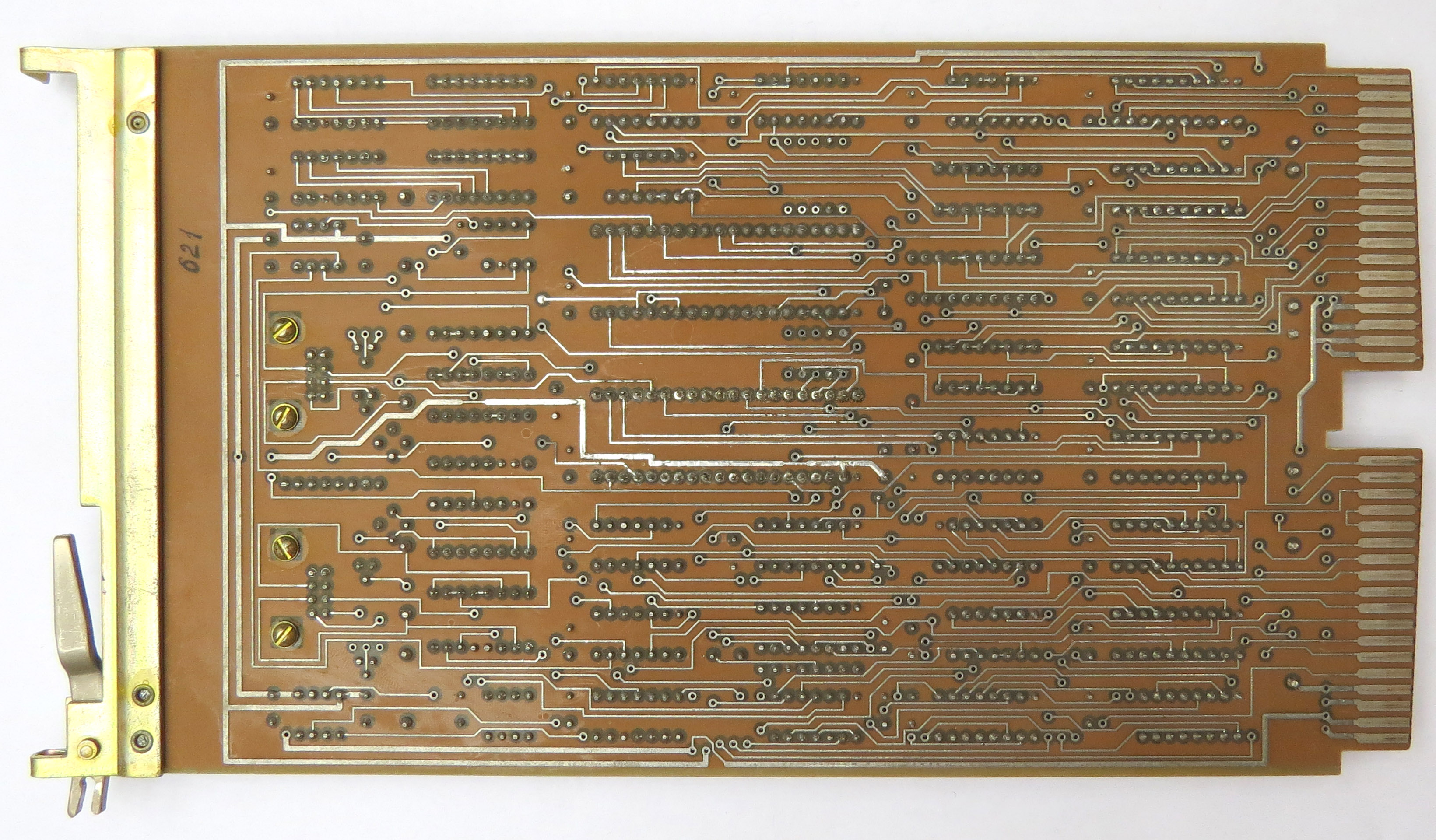

И12 - плата на два ком-порта от машинки Электроника-60-1

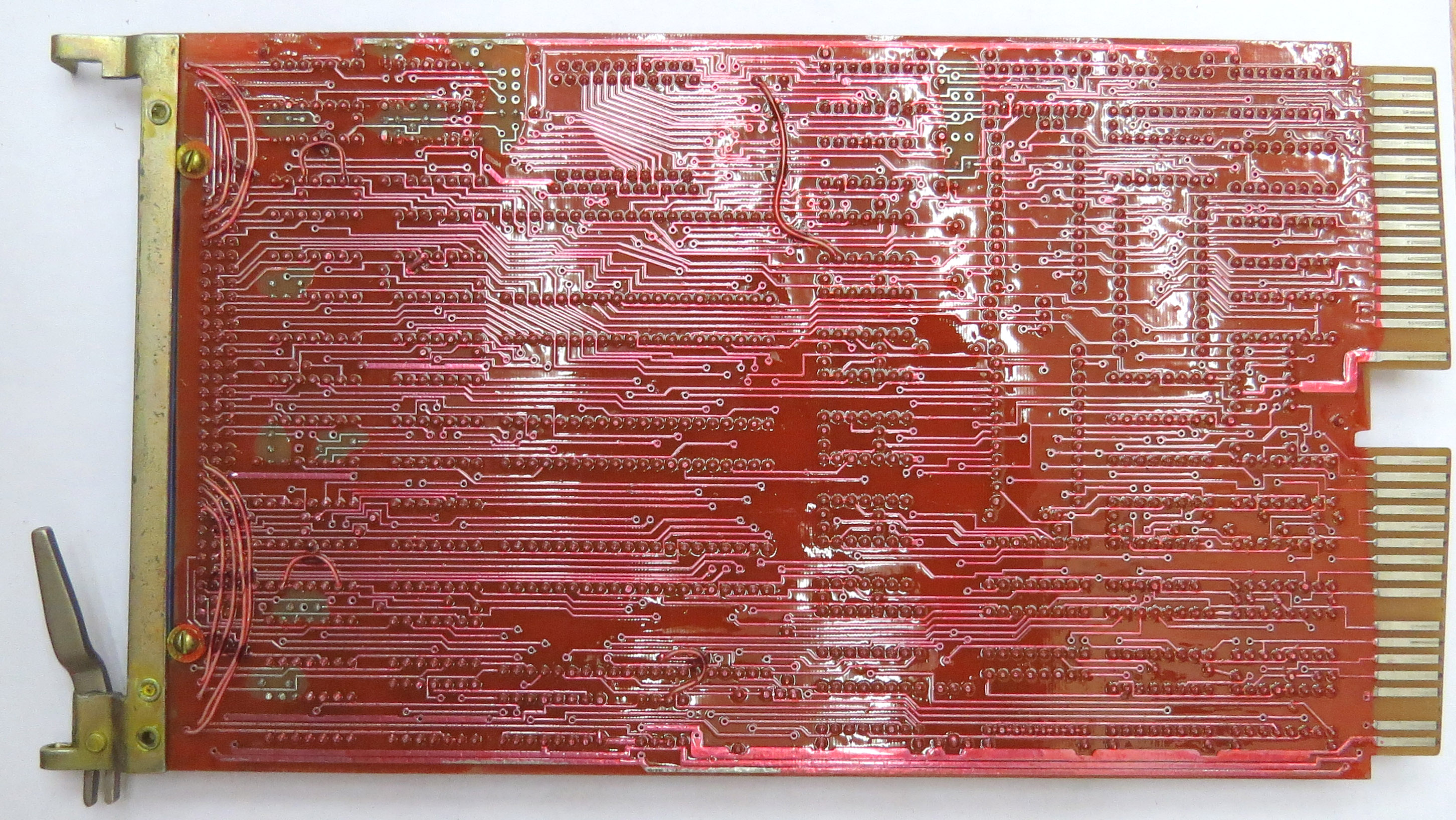

что сразу бросается в глаза - она 4х слойная!
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Рядом плата электронного диска на РУ5
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Контроллер дисководов - МХ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

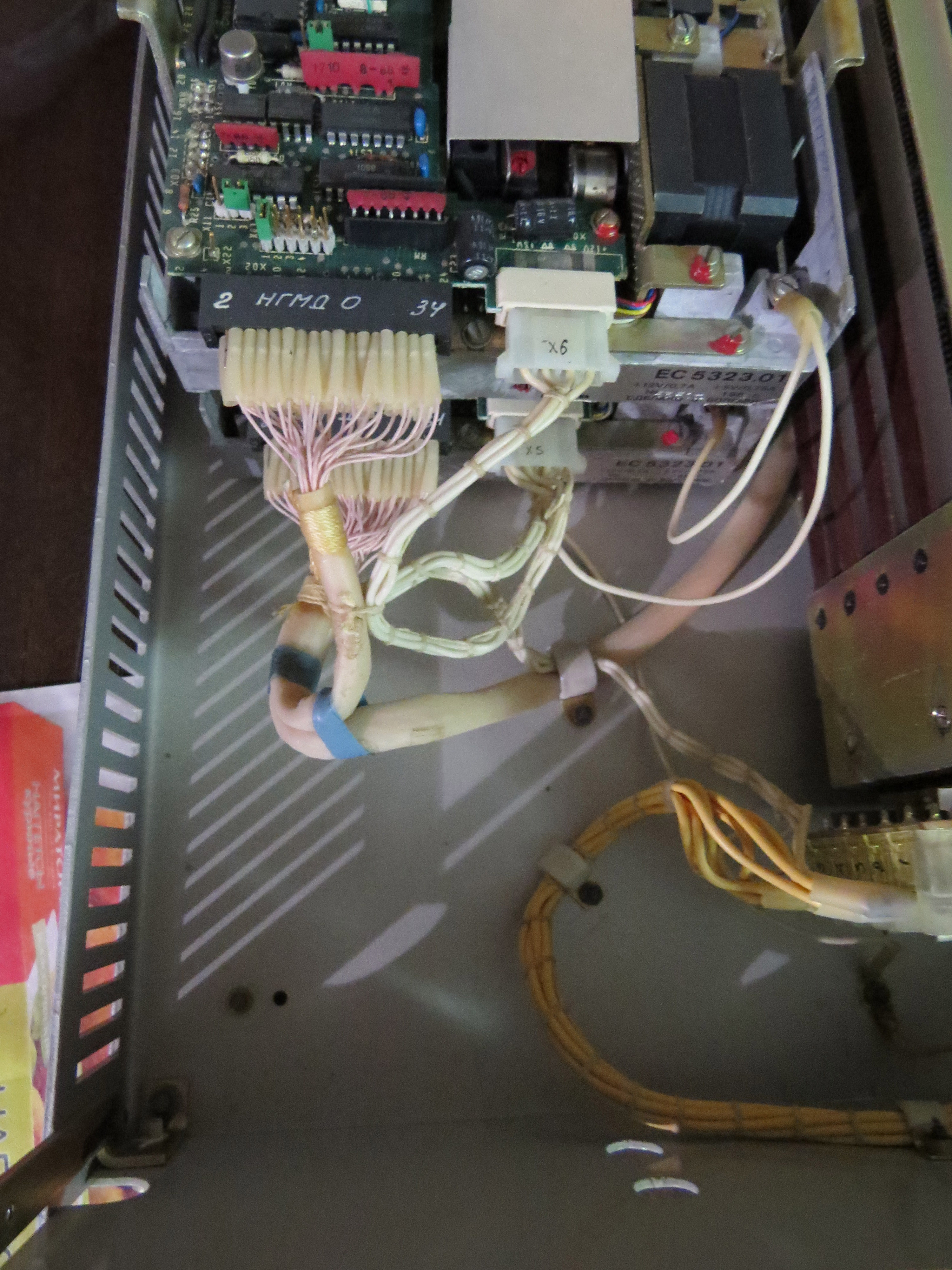

Дисководы
(зачем нам шлейфы есть есть МГТФ ? и это кстати 90й год)
Нажмите для просмотра прикрепленного файла

Платы основного блока

Оперативная память
что бросается в глаза - на плате 128КБ (!)
и судя по всему может быть больше ?
может конечно всё банально - это половинки, а плата изначально делалась под РУ6
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

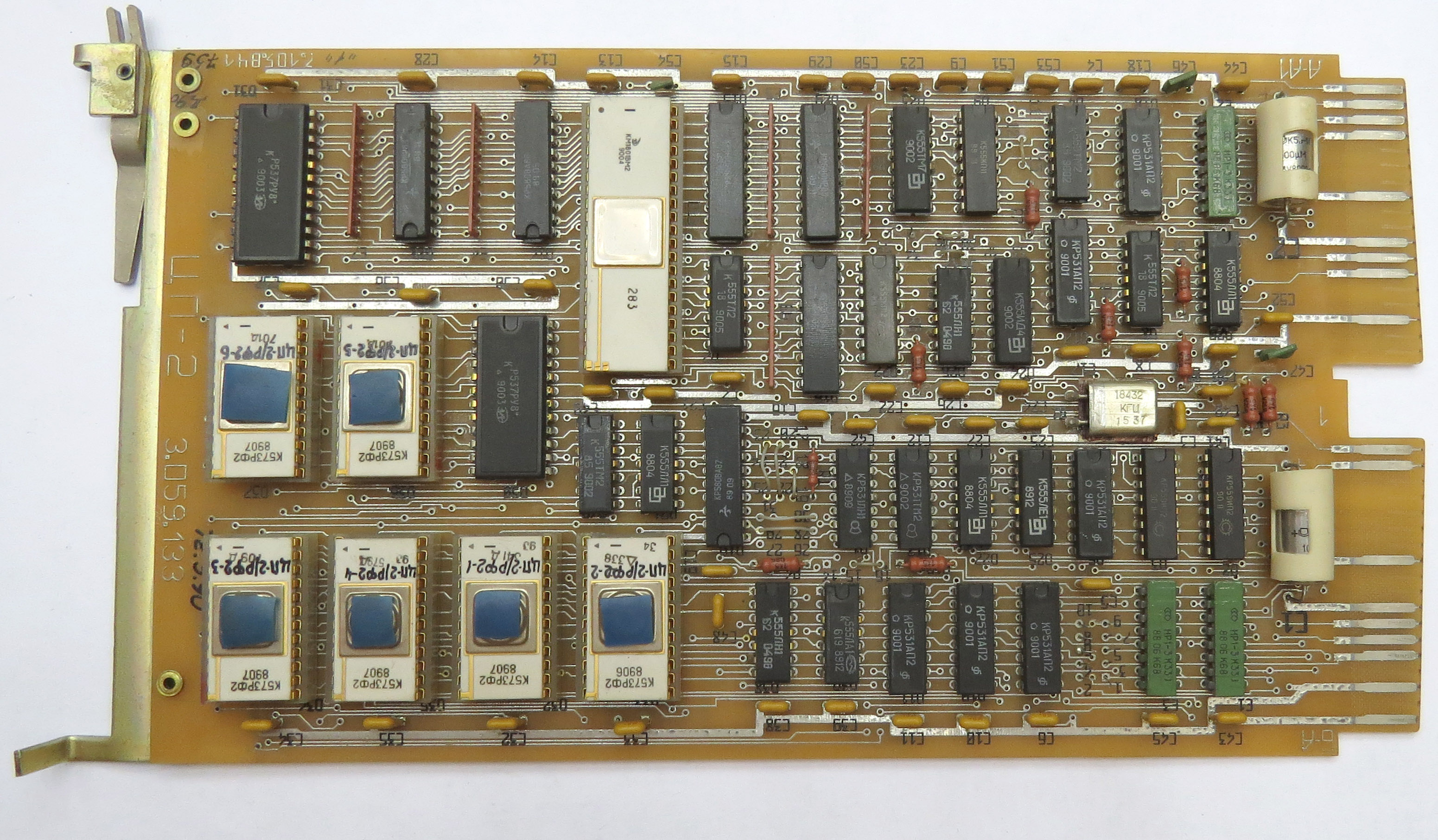

Процессорная плата
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Плата портов - те сюда воткнут терминал КСМ и что-то еще
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

вот тут на фото видно расположение плат в основном блоке
верх слева направо
проц - память
пусто-пусто
интерфейс терминала (тудаже и reset подключен) - интерфейс ?
Нажмите для просмотра прикрепленного файла

Загадочная плата
те видна линейка ЛА2 ТМ2 ИЕ7 и РУ3 (!)
в углу маркировка КЦДР-1
Нажмите для просмотра прикрепленного файла


КСМ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Корзина системного блока - вид сзади
Нажмите для просмотра прикрепленного файла

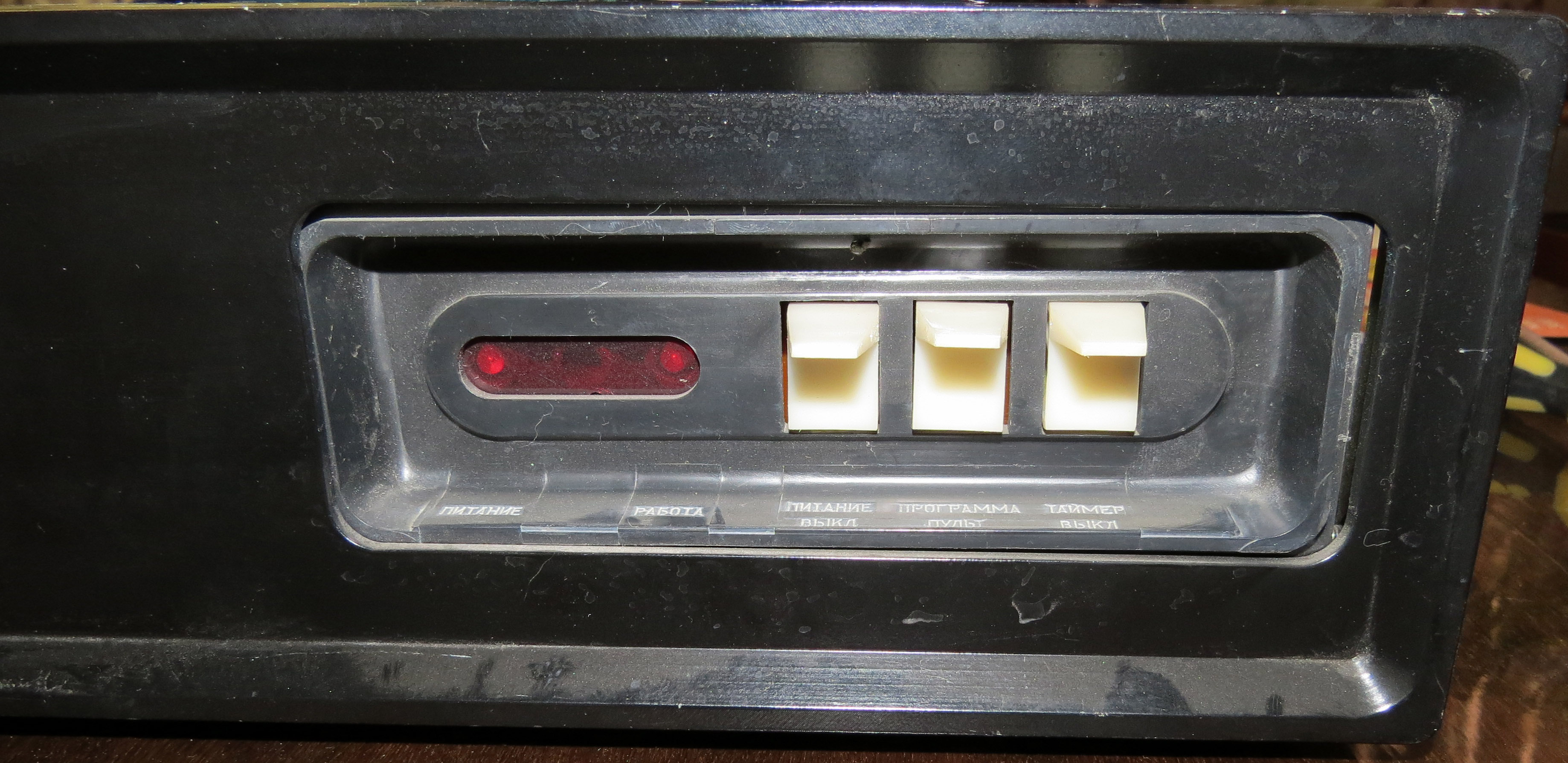

Пульт
Нажмите для просмотра прикрепленного файла

И12 - плата на два ком-порта от машинки Электроника-60-1.

Спасибо за уточнение!

Старт машины
в начале включил БП без плат
погонял с нагрузкой - 12В 3А, 5В 10А
затем выключил и вставил платы
подключил монитор 6105 + клавиатуру МС7004
при включении сразу старт КСМ-а
но больше ничего

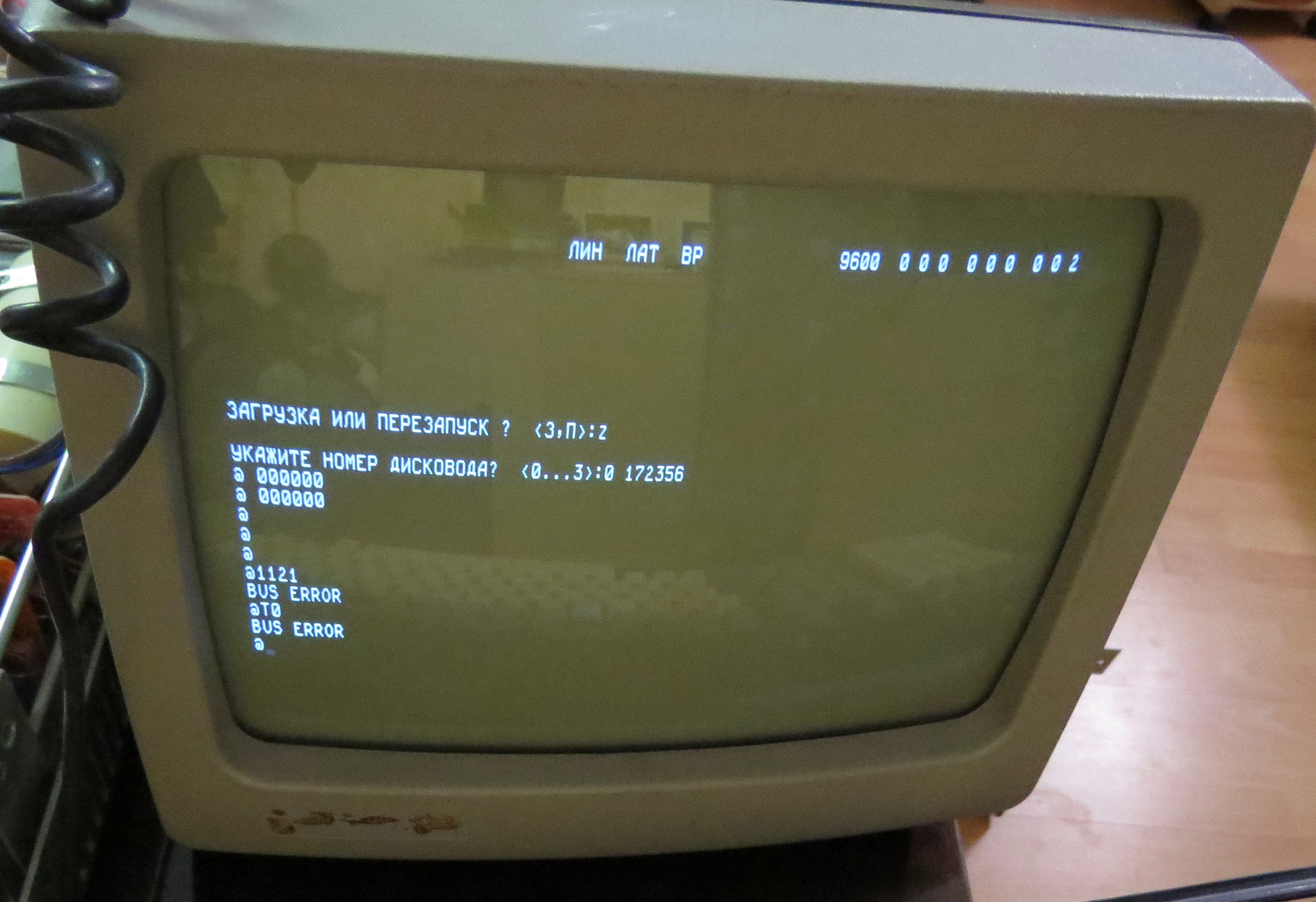

нажал кнопку "НУ" (видимо Начальная Установка ? RESET по сути)

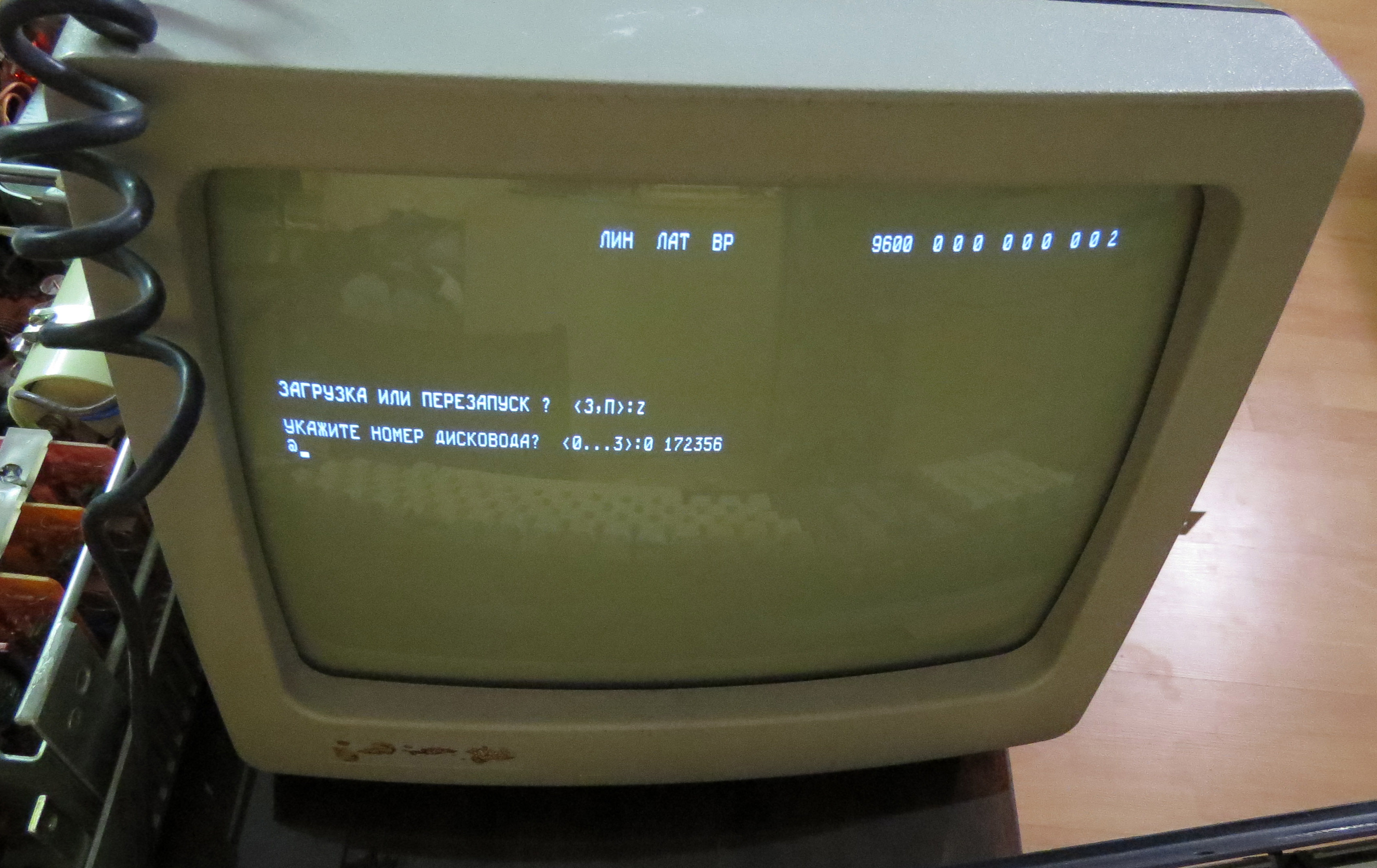

и система запросила
"Загрузка или Перезапуск"
Нажмите для просмотра прикрепленного файла

на тесты реагирует BUS ERROR
по всей видимости МПИ висящая в воздухе ему не нравится
Нажмите для просмотра прикрепленного файла

Поддержка ЭД встроенная (!)
Нажмите для просмотра прикрепленного файла

Считанное ПЗУ Славутич ПК-1 находится в теме ДВК ПЗУ

Была парочка таких в школе в начале 90-х, когда появились УК-НЦ их убрали.
Ради интереса поинтересовался в РОНО возможностью выкупить один такой - безумные тётки назвали цену нового PC/AT 286. Так я и не стал владельцем Славутича.
