SuperMax
Для пайки и прочих работ я использую микроскоп МБС-9 (МБС-10 пробовал, но он мне не очень понравился и я оставил именно МБС-9)

Со временем стала возникать необходимость снимать видео и делать фото некачественных деталей я озадачился решением этой проблемы

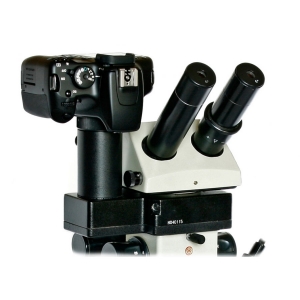

решение представлялось в таком виде:
Нажмите для просмотра прикрепленного файла

тут используется МФУ (МИКРОФОТОГРАФИЧЕСКОЕ УСТРОЙСТВО)

относительно сложная и дорогая задача это как раз приобретение МФУ, так как в отличии от микроскопов оно редко встречается в продаже и сравнимо по цене с б/у микроскопом.

итак МФУ есть, теперь надо решить вопрос с выбором фотоаппарата. если говорить о фирме то это Canon без вариантов, остается определиться с моделью.
изучая вопрос я пришел к выводу, что минимально это будет Canon 550D или 1200D

оба нормально работают с Canon EOS Utility
скачать ее можно с официального сайта, но на всякий случай выложу ее сюда
Нажмите для просмотра прикрепленного файла
с данным ПО достаточно просто разобраться, однако выложу еще и документацию
Нажмите для просмотра прикрепленного файла

обеспечиваемый функционал
- фотографирование
- запись видео


техническая часть - физическая стыковка фотоаппарата с МФУ
для этого потребуются 2 китайских переходника М42-Canon без бортика - те с возможностью свободно накручиваться.
один используется непосредственно для стыковки фотоаппарата с тубусом МФУ, а второй как контр-гайка фиксирующая положение.
в моем случае пришлось подбирать расстояние для совпадения фокусов окуляров и фотоаппарата - те что бы то что в фокусе в окулярах было четко видно на экране.


Что потребуется еще
1. БП для питания фотоаппарата ибо работать от аккумулятора неудобно
2. светодиодная подсветка (если у Вас ее еще нет)

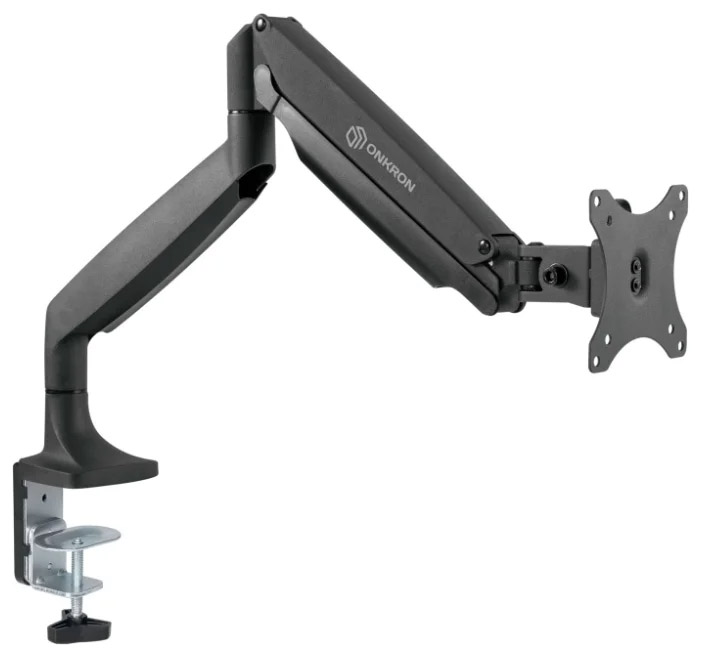

3. штатив для монитора ONKRON G100
Нажмите для просмотра прикрепленного файла

этот штатив удобен тем, что:
- позволяет удобно управлять местом расположения микроскопа на столе и расстоянием до объекта
- не требуется ничего пилить сверлить итд - для МБС-9 все крепление осуществляется штатным набором болтов!
- легко настраивается на вес микроскопа и фотоаппарата, тем самым эта тяжелая конструкция легко передвигается

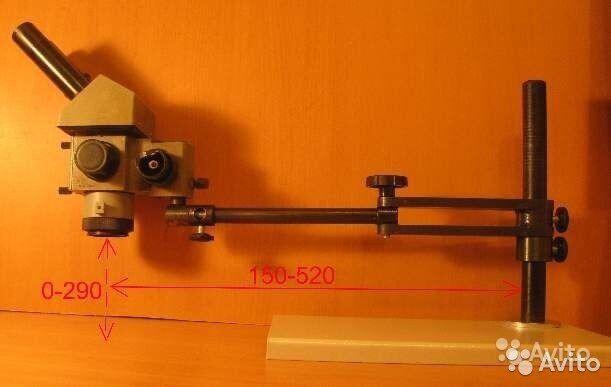

от себя добавлю - штативы на палочках - типа этого
Нажмите для просмотра прикрепленного файла
полная хрень - все трясется и управлять этим нереально


Подборка полезных ссылок
Рабочие отрезки разных фотокамер
Резьбы, применяемые в фототехнике
SuperMax
Видео - первый эксперимент, еще ДО окончательной коррекции фокуса
SuperMax

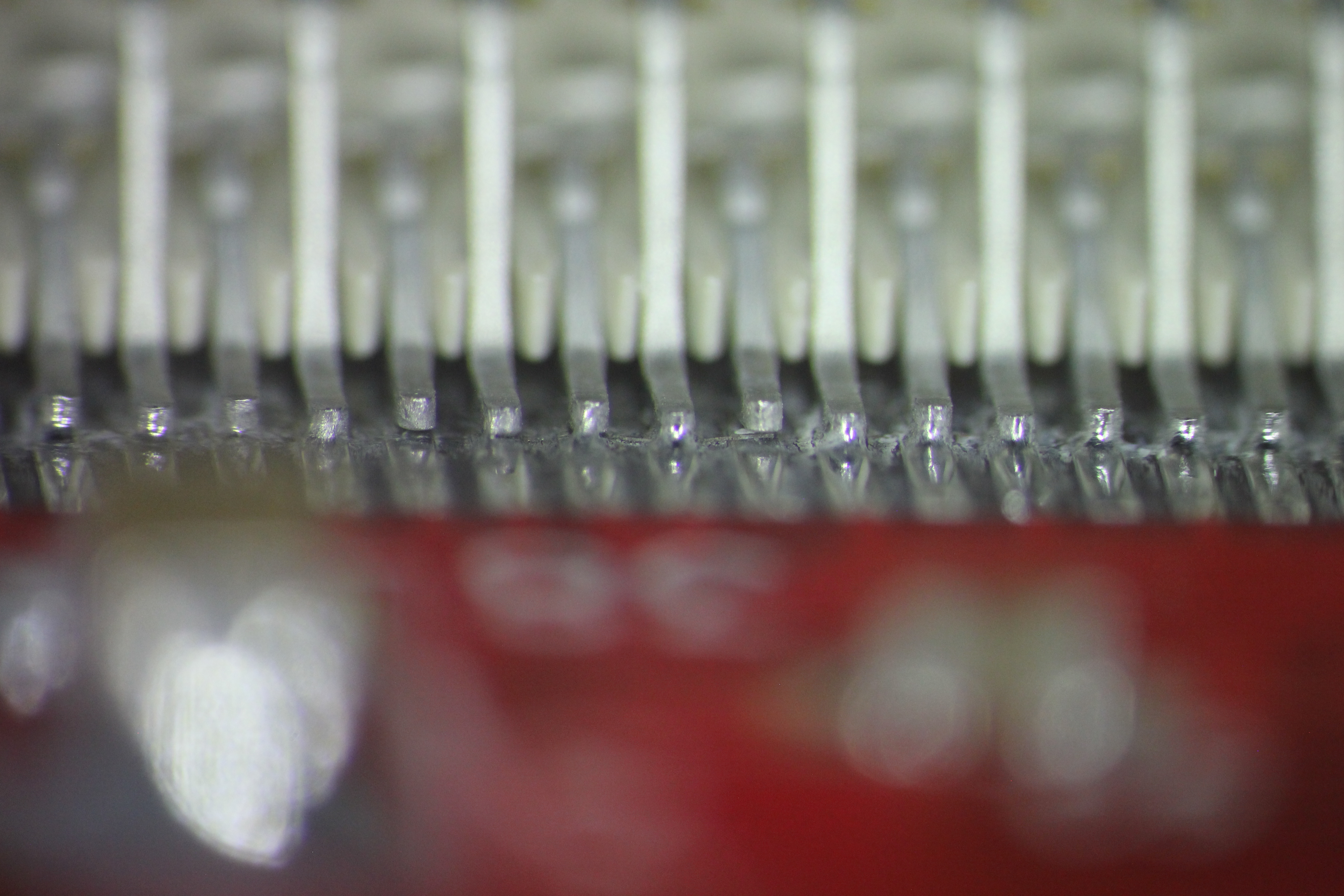

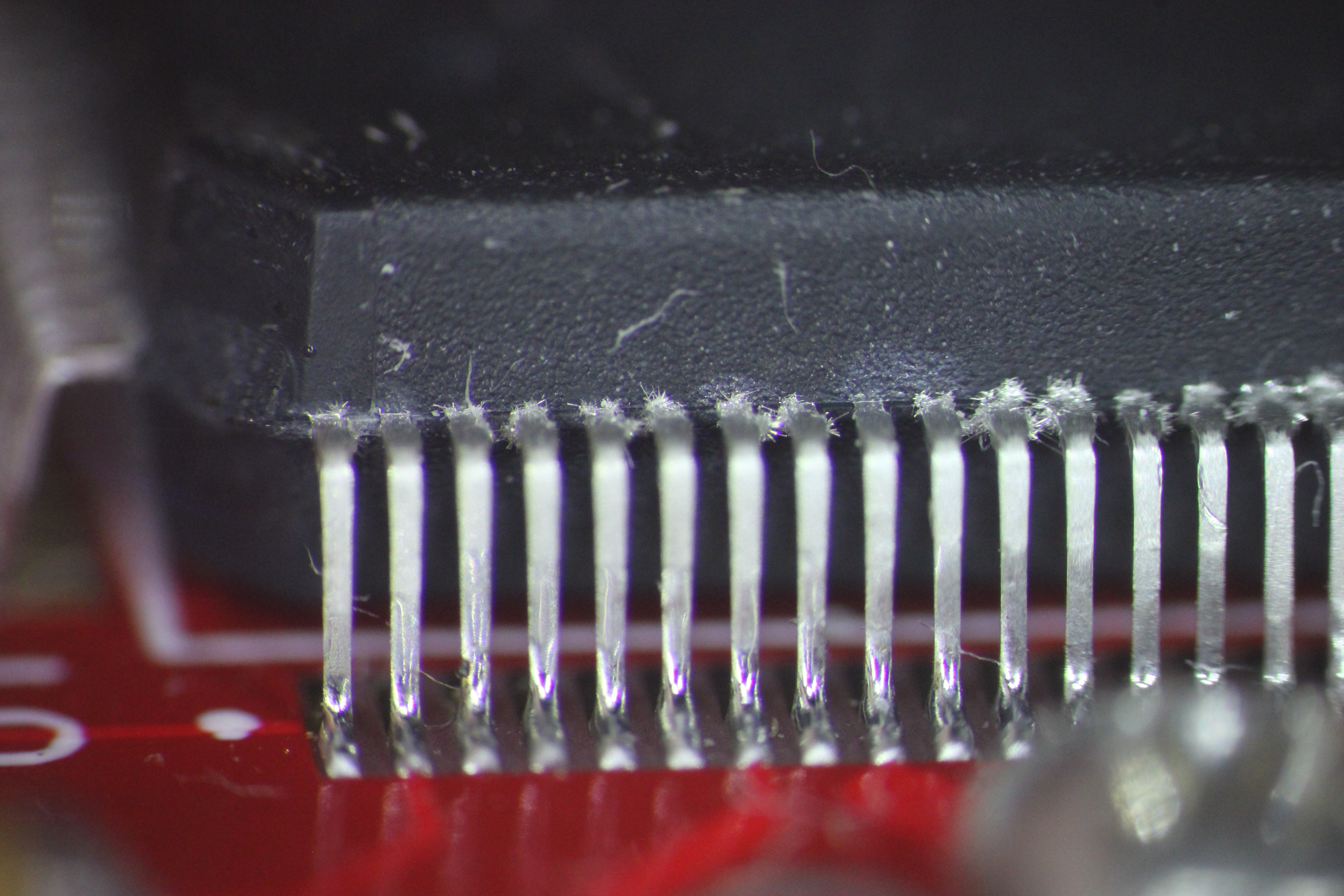

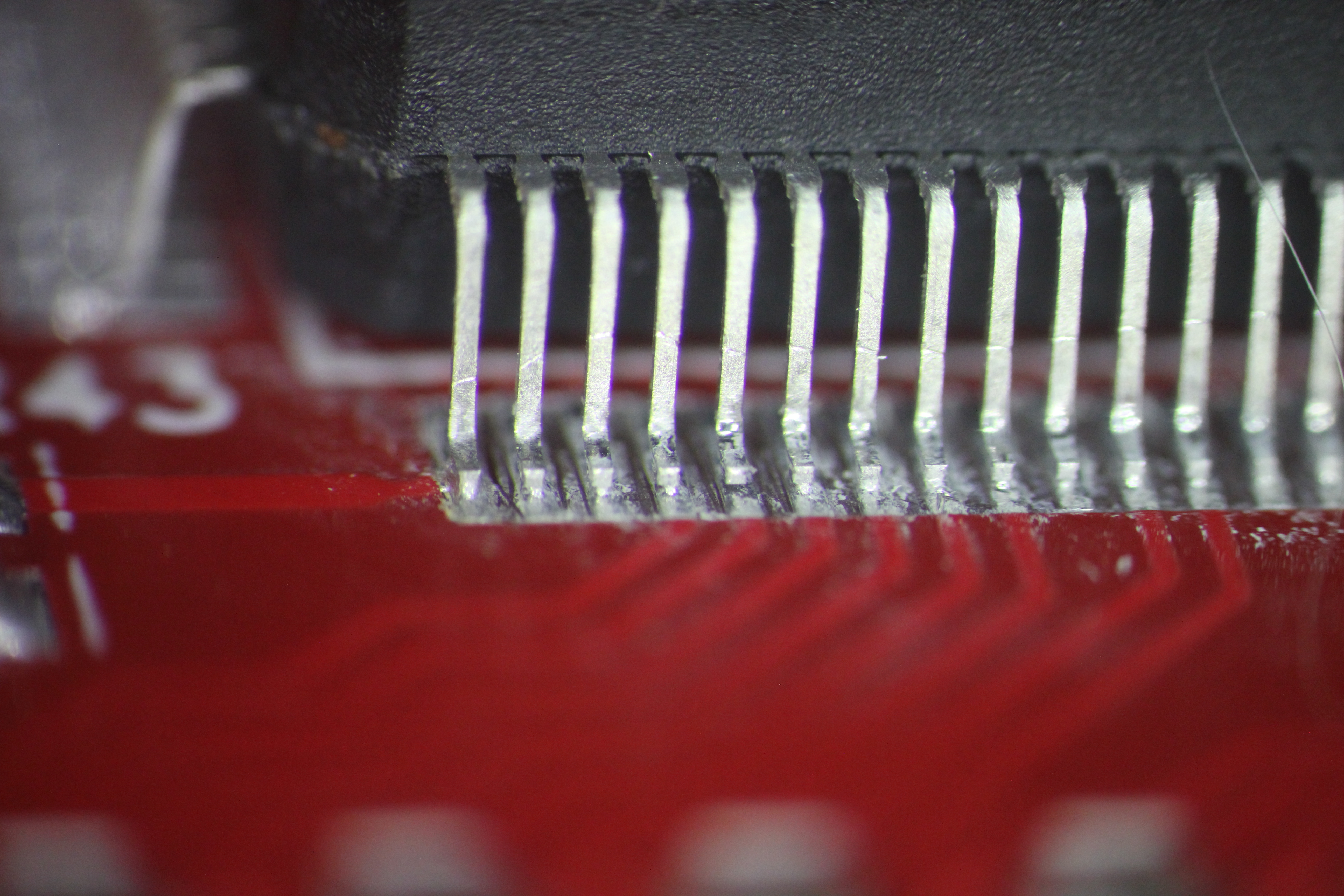

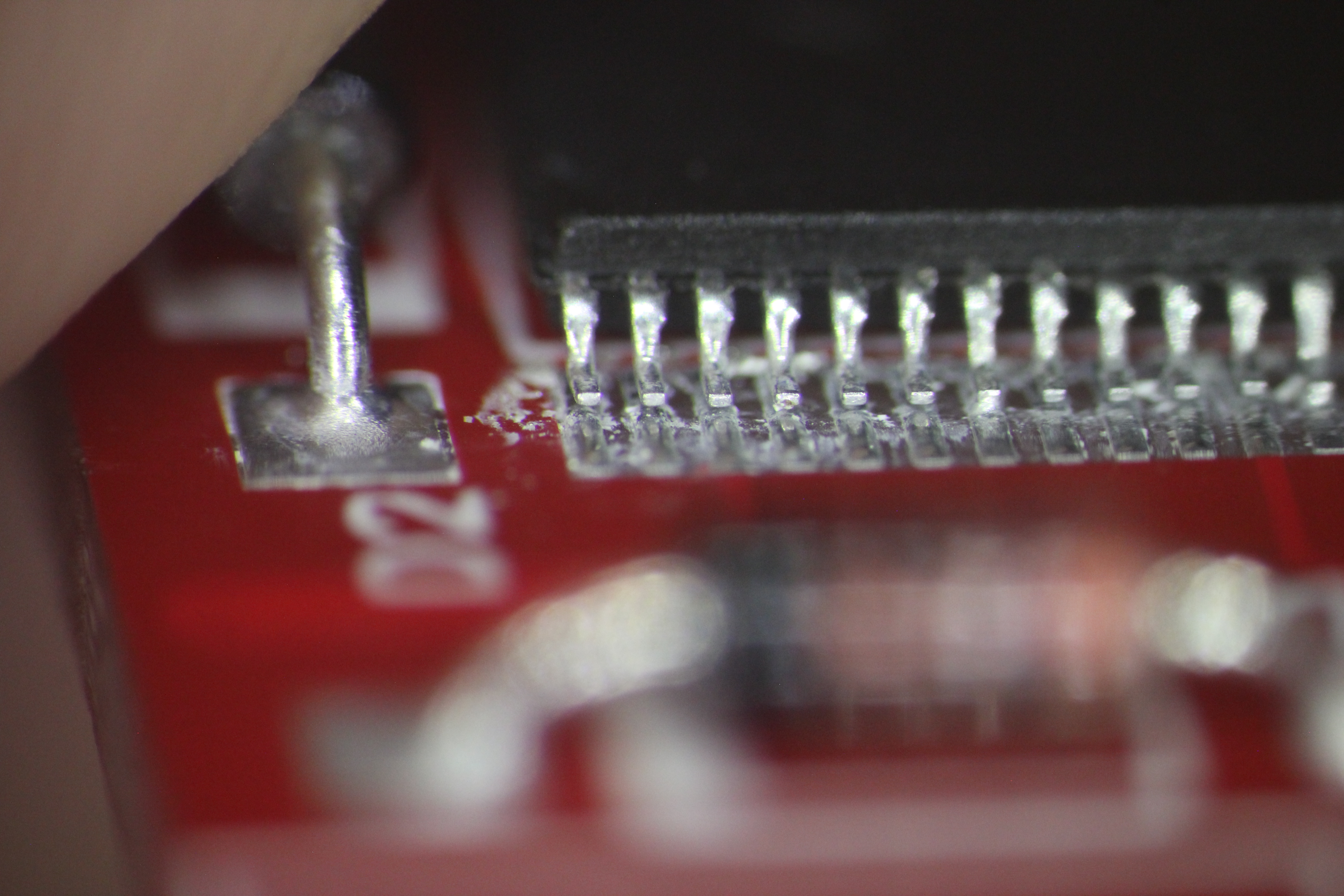

Подборка дефектов пайки кривыми руками и пастой

видна микротрещина пайки конденсатора
Нажмите для просмотра прикрепленного файла

5ая нога слева в воздухе
Нажмите для просмотра прикрепленного файла

нога в центре вообще не пропаяна
Нажмите для просмотра прикрепленного файла

4,7,8 ноги в воздухе
Нажмите для просмотра прикрепленного файла
хорошо виден зазор
Нажмите для просмотра прикрепленного файла

5ая нога слева в воздухе
Нажмите для просмотра прикрепленного файла

1,5,7 нога слева в воздухе
Нажмите для просмотра прикрепленного файла

хорошо виден зазор
Нажмите для просмотра прикрепленного файла

есть припой, есть остатки флюса но контакта нет
Нажмите для просмотра прикрепленного файла

нога в центре в воздухе
Нажмите для просмотра прикрепленного файла

пятно контакта меньше 0,2кв мм !

Нажмите для просмотра прикрепленного файла

ноги в воздухе
Нажмите для просмотра прикрепленного файла

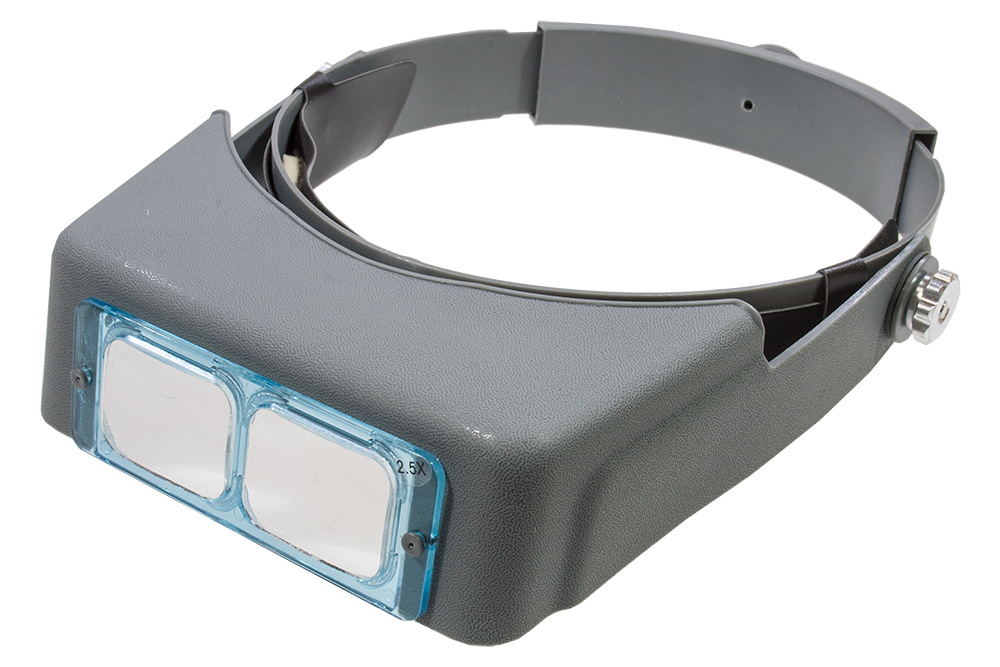

эти дефекты хорошо показывают жесткую необходимость работать с микроскопом ибо автор этих дефектов паял с такой наглазной лупой
Нажмите для просмотра прикрепленного файла
и в принципе не удивительно - она всего 2.5x
SuperMax
Залипы - сопли
один заснял, с трудом

Нажмите для просмотра прикрепленного файла

в микроскопе видно куда лучше так как изображение стерео
SuperMax
Еще дефект
причина - JLPCB косячит с нижней маской - она смещена

Нажмите для просмотра прикрепленного файла
SuperMax
Видео пайки


память


CF-50P
