SuperMax
Проект контроллера AZ для БКшек:

основная фишка AZ это как раз образа дисков в виде обычных файлов на карточке
и вторая фишка это сеть - те карточку можно вообще никогда не вынимать - а писать образа прямо через сеть
вся конфигурация - через ini-файл

Планируемый фунционал:
1. сам контроллер AZ с кучей дисков,сетевой картой, сервером WEBDAV
эмуляция дисков:
- RT11 32МБ
- дискет
- образов SMK512
2. оперативная память 32МБ с загрузкой с SD-карты и эмуляция всяких ПЗУ - те я думаю, можно будет реализовать концепцию с полным отключением всех ПЗУ в БК.
3. КНГМД со стандартным 40pin разъемом для подключения дисководов
4. RS232 полноценный с возможностью переключения на TTL 3.3V + программное управление скоростью порта
5. AY-3-8910 x2
6. Covox / стерео / 16bit
7. OPL2
8. Перехват спикера
9. микшер звука (те спикер, ковоксы, AY, OPL2 итд)
10. таймер с прерыванием для обработки звука и/или DMA контроллер для звука
весь звук выводится на 16bit-цап и наружу
11. Часы с календарем, питание от 2032
12. Синхронизация часов через Internet
13. Энергонезависимая память для сохранения настроек звука, конфигурации
14. VGA видеовыход, с поддержкой legacy режимов а также расширенной палитрой 15bit (5bit на канал)

поддержка образов дисков:
1. диски для RT11 - это уже есть
2. образа дискет - планируется
3. образа hdi - те "образ винта" - планируется


Важные ссылки:
Контроллер AZ BK: Процедура обновления firmware (прошивки) контроллера

Контроллер AZ BK: Обновления прошивки

Связанные темы и обсуждения
https://zx-pk.ru/threads/32102-az-dlya-bk-0011m.html
https://bk0010.org/forum/?id=37228&old
SuperMax
Первые эксперименты проводились на базе моей макетки от другого проекта и был достигнут такой результат:Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
При разработке этого кода пришлось порядком помучатся из-за сильного звона на шине и управляющих сигналах

SuperMax

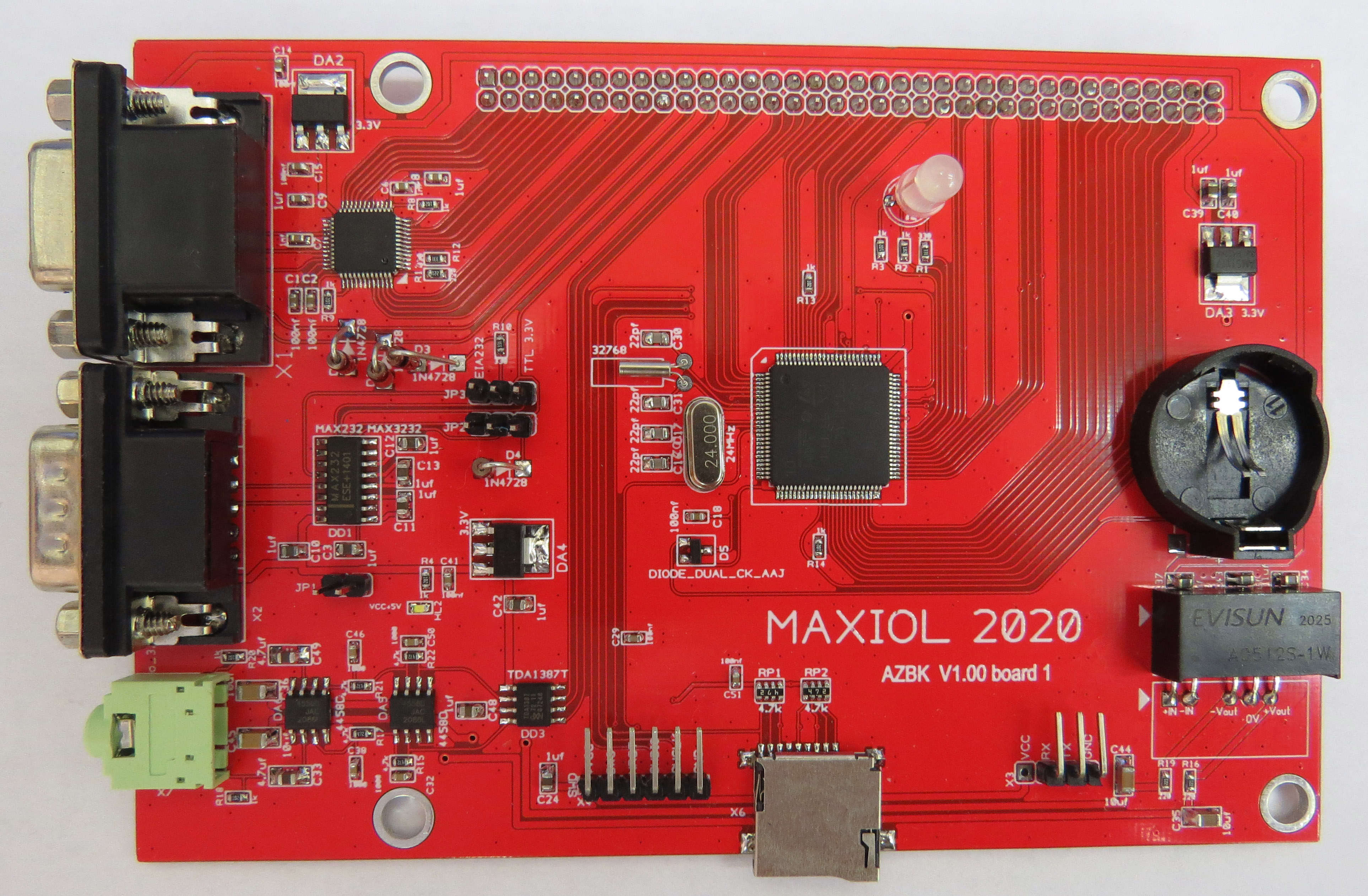

Разработаны 2 печатные платы:

Низ:
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

Верх:

Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Тут, я думаю это хорошо видно разводка правильная и никакого звона на шине нет совсем
Соответственно управляющий код становится куда проще и компактнее
