 Монитор DEC VR201, оригинал с которого копировался МС6105 |
Здравствуйте, гость ( Вход | Регистрация )
  |
| SuperMax |
  3.7.2023, 10:30
Сообщение
#1
|
 Администратор  Группа: Root Admin Сообщений: 6 346 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1  |
Это оригинальный монитор от DEC
  Доступная документация DEC VR201 (втч и схема монитора!)
vr201.pdf ( 16.15 мегабайт )
Кол-во скачиваний: 924
MP01410_VR201_Schematic_May82.pdf ( 1.25 мегабайт )
Кол-во скачиваний: 1024С этого монитора создавался советский клон МС6105 -------------------- Живы будем - Не помрем !
|
   |

|
| SuperMax |
3.7.2023, 11:17
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 346 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Фотоотчет по DEC VR201
1. внутренности              -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
3.7.2023, 11:46
Сообщение
#3
|
|
Администратор Группа: Root Admin Сообщений: 6 346 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

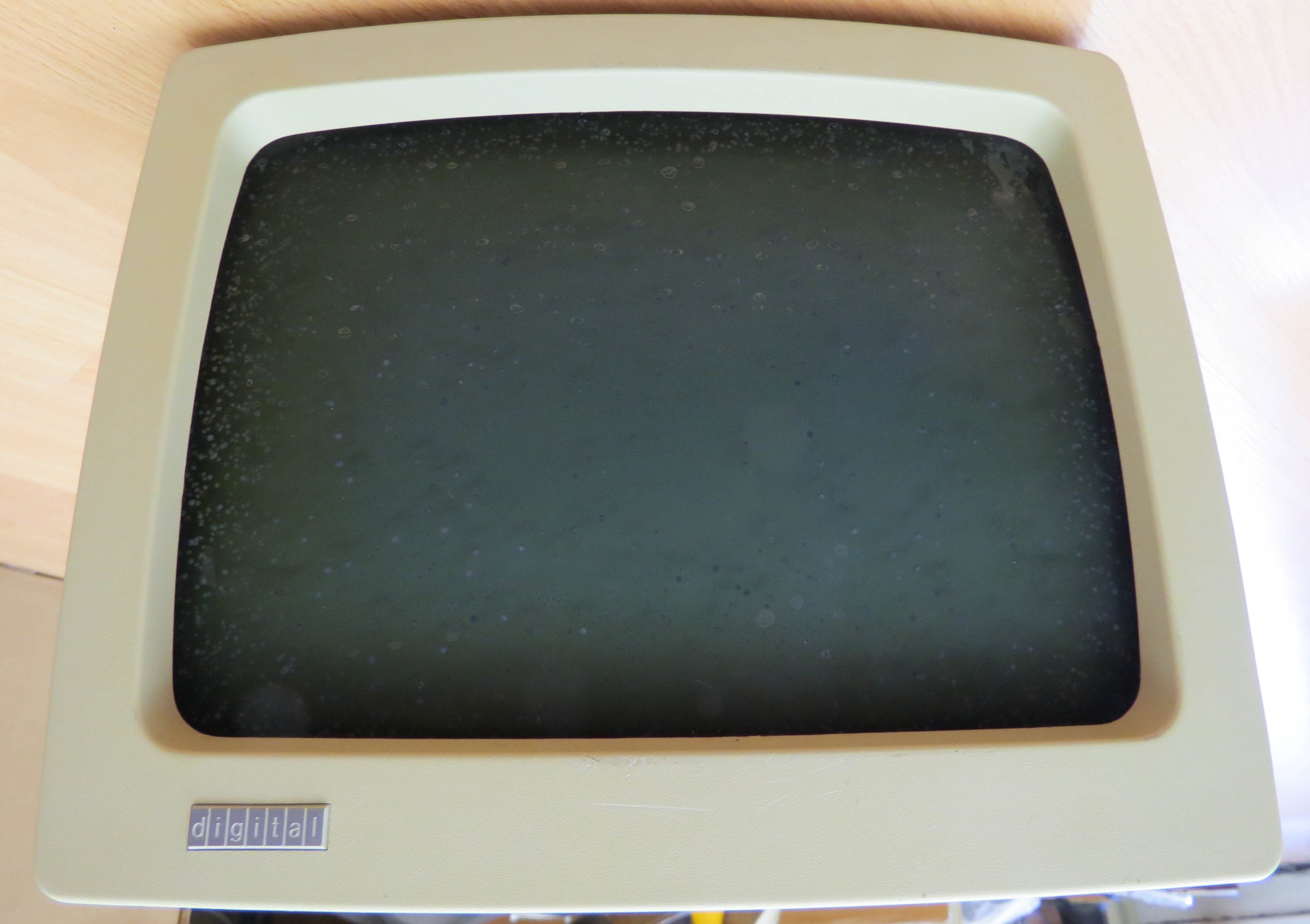

Фото экстерьера
       -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
3.7.2023, 13:23
Сообщение
#4
|
|
Администратор Группа: Root Admin Сообщений: 6 346 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Сравнение схемотехники
схема оригинального DEC VR201  схема МС6105  Cравним по узлам кадровая развертка - схемы МС6105  VR210  КР174ГЛ1А это копия оригинальной TDA1170S
tda1170s_174GL1.pdf ( 604.14 килобайт )
Кол-во скачиваний: 894можно смело говорить о полном копировании с небольшими упрощениями Видеоусилитель в МС6105 сильно упрощен (собственно потому и всплывает проблема гашения обратного хода) MC6105  VR210  в оригинале - дифвход и каскодный выход тогда в 6105 каскодный вход и сильно упрощенный выход Строчная развертка если в оригинальном мониторе она сделана на TDA1180P
TDA1180P_TV_HORIZONTAL_PROCESSOR.pdf ( 213.58 килобайт )
Кол-во скачиваний: 1039то в МС6105 ее сделали на КР174ХА11 которая является клоном TDA2591
TDA2593_174XA11.pdf ( 383 килобайт )
Кол-во скачиваний: 927концептуально и та и другая под ТВ и в принципе близки по своим принципиальным задачам в остальном все принципы те же Динамическая фокусировка удивительно, но ее не вырезали в МС6105 в следствии оптимизации схем Сравнение качества исполнения VR210  -------------------- Живы будем - Не помрем !
|
|
|
|
|
