Монитор МС6105 Опции

[SuperMax]

МС6105 достаточно распространенный монитор - им комплектовались БК, УКНЦ, ДВК, Электроника МС0585 а также прочие компьютеры советской эпохи.
Питание внешнее (часть исполнений), 12 В. Как правило имеет два разъема, СГ-5 (DIN 5) и РП15-15. Питание может подаваться через любой из них:
БК, Агат, ЕС-184Х, - СГ-5;
Электроника-85, ДВК, Квант 4С - РП15-15.
У некоторых компьютеров, например, Электроника-85, ДВК, Квант 4С через СГ-5 подключается клавиатура, и далее сигнал от нее идет в компьютер через второй разъем.

Модели:

• МС 6105.01 - для частоты кадров 50 Гц (в корпусе),
• МС 6105.02 - для частоты кадров 60 Гц (в корпусе) для ДВК
• МС 6105.03 - для частоты кадров 60 Гц (встраиваемый без корпуса).
• МС 6105.04 - для частоты кадров 60 Гц шел в комплекте с ЕС8141
• МС 6105.10 - снабжен коаксиальным входом для подключения БК
• МС 6105.11 - снабжен коаксиальным входом для подключения БК

Исполнения .01 и .02 отличаются номиналами двух резисторов в блоке разверток.

Исполнения .01 и .02 как правило комплектовались трубкой 31ЛМ10Б-2, редко 31ЛМ10Б-3
и очень редко зелеными трубками 31ЛМ10И-2 или 31ЛКД2И

В корпусе от МС 6106 с встроенным блоком питания

• МС 6105.05, МС 6105.13, МС 6105.15 - вариант для учебных классов, питание 42 В;
• МС 6105.08, МС 6105.14, МС 6105.16 - вариант широкого применения, питание 220 В.

Между собой исполнения отличаются типом кинескопа 31ЛМ10Б-ХХ. Подробнее см. в техпаспорте.

Сводная по моделям [на основании части моей коллекции]



Однако не следует считать этот монитор разработкой СССР, это копия оригинального монитора DEC VR201




Исполнения
1. "колокольчик"


2. "колокольчик" внешним блоком питания в виде подставки (2 варианта)



3. встраиваемая модель для ДВК3 / ДВК3М


4. "колокольчик" внешним блоком питания "брусок"

схемы блоков питания Электроника Д2-36 / Д2-36-01

5. в корпусе от 6106 с встроенным блоком питания



Прочие решения
МС6105 с телевизионной приставкой



Оригинал - VR201
схема  vr201.pdf ( 16.15 мегабайт ) Кол-во скачиваний: 52977

[SuperMax]

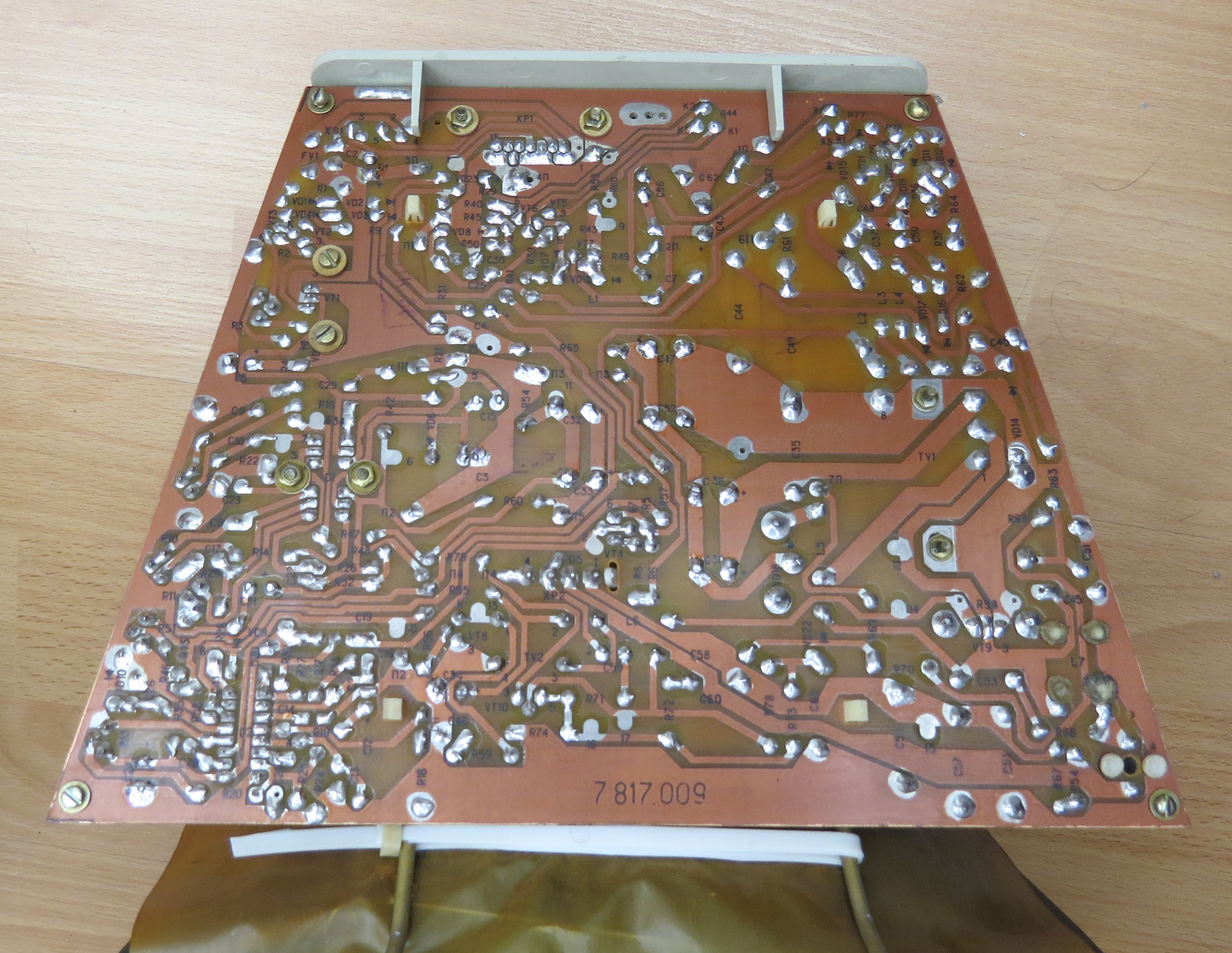

Монитор 6105 - "колокольчик"
