Проект контроллера AZ для БКшек:
основная фишка AZ это как раз образа дисков в виде обычных файлов на карточке и вторая фишка это сеть - те карточку можно вообще никогда не вынимать - а писать образа прямо через сеть вся конфигурация - через ini-файл Планируемый фунционал: 1. сам контроллер AZ с кучей дисков,сетевой картой, сервером WEBDAV эмуляция дисков: - RT11 32МБ - дискет - образов SMK512 2. оперативная память 32МБ с загрузкой с SD-карты и эмуляция всяких ПЗУ - те я думаю, можно будет реализовать концепцию с полным отключением всех ПЗУ в БК. 3. КНГМД со стандартным 40pin разъемом для подключения дисководов 4. RS232 полноценный с возможностью переключения на TTL 3.3V + программное управление скоростью порта 5. AY-3-8910 x2 6. Covox / стерео / 16bit 7. OPL2 8. Перехват спикера 9. микшер звука (те спикер, ковоксы, AY, OPL2 итд) 10. таймер с прерыванием для обработки звука и/или DMA контроллер для звука весь звук выводится на 16bit-цап и наружу 11. Часы с календарем, питание от 2032 12. Синхронизация часов через Internet 13. Энергонезависимая память для сохранения настроек звука, конфигурации 14. VGA видеовыход, с поддержкой legacy режимов а также расширенной палитрой 15bit (5bit на канал) поддержка образов дисков: 1. диски для RT11 - это уже есть 2. образа дискет - планируется 3. образа hdi - те "образ винта" - планируется Важные ссылки: Контроллер AZ BK: Процедура обновления firmware (прошивки) контроллера Контроллер AZ BK: Обновления прошивки Связанные темы и обсуждения https://zx-pk.ru/threads/32102-az-dlya-bk-0011m.html https://bk0010.org/forum/?id=37228&old -------------------- Живы будем - Не помрем !
|
   |

|
| SuperMax |
26.12.2020, 16:41
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 141 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

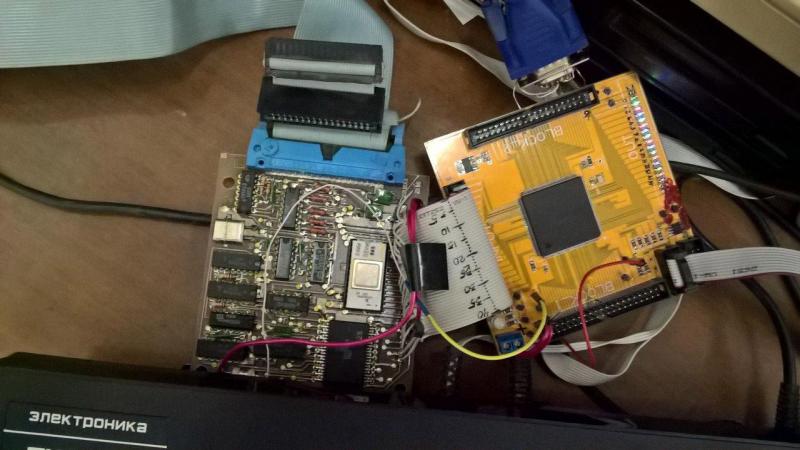

Первые эксперименты проводились на базе моей макетки от другого проекта и был достигнут такой результат:
  При разработке этого кода пришлось порядком помучатся из-за сильного звона на шине и управляющих сигналах -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
26.12.2020, 16:49
Сообщение
#3
|
|
Администратор Группа: Root Admin Сообщений: 6 141 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Разработаны 2 печатные платы:
Низ:   Верх:   Тут, я думаю это хорошо видно разводка правильная и никакого звона на шине нет совсем Соответственно управляющий код становится куда проще и компактнее -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
15.9.2021, 12:43
Сообщение
#4
|
|
Администратор Группа: Root Admin Сообщений: 6 141 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Важный момент: AZ достаточно много потребляет - те до 600ма
соответственно рекомендуется БП для связки БК+AZБК c номинальным током 3А -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
25.11.2021, 12:01
Сообщение
#5
|
|
Администратор Группа: Root Admin Сообщений: 6 141 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |

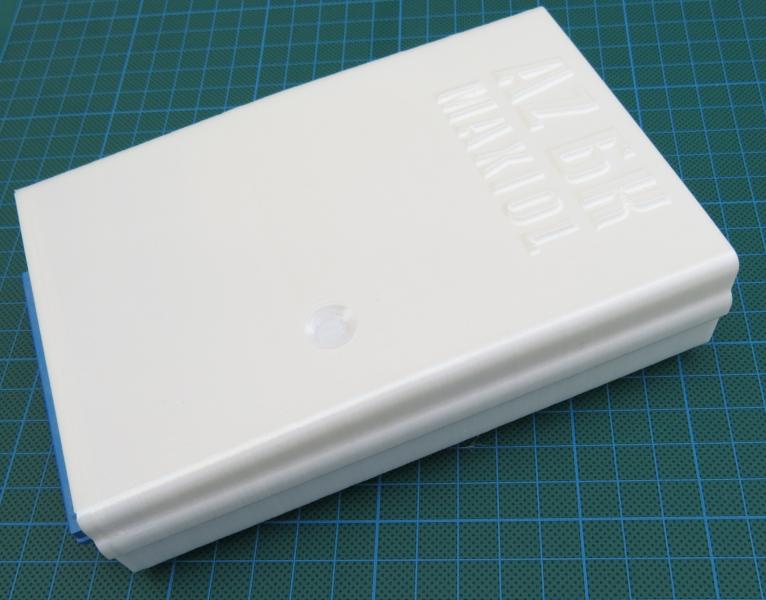

Контроллер в сборе
           -------------------- Живы будем - Не помрем !
|
|
|
|
| SuperMax |
4.5.2022, 2:12
Сообщение
#6
|
|
Администратор Группа: Root Admin Сообщений: 6 141 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Мое выступление на Демодуляции 2021
