Лабораторный БП 20-200В х2 200Вт Опции

[SuperMax]

Для питания макета циклотрона (вид OTL) был разработан лабораторный 2х канальный стабилизированный регулируемый блок питания.
По задаче напряжение на обоих каналах регулируется синхронно.
Диапазон изменения напряжения от 20 до 200В при токе до 1А. Максимальная мощность 200Вт.
Очевидно, что каналы можно включить последовательно и получить диапазон 40-400В

Cхема:


Полевик любой 800В 3-8А
Феррит любой от компьютерного БП. Обмотки /частоту считать по Б. Ю. Семёнов, "Силовая электроника для любителей и профессионалов".
Вообще большинство деталей выбраны для более полной "утилизации" компьютерных блоков питания ;-)
Трансформатор тока - на любом маленьком кольце - все обмотки по 1витку
питание вентилятора и cамой UCшки идет от прямого хода, вторички обратноходовые.
оптрон - любой из компьютерного БП - NEC 2561 итд

вообще выжать 200Вт с флайбека достаточно легко, надо только обратить внимание на некоторые моменты:
1. обязательны снаберы в соответствии с аппнотой
2. важна разводка печатки
3. полевики надо брать с Vds=800V, тк реальная амплитуда обратного >>650В при полной мощности
4. гораздо проще использовать 3844 чем 3842
5. мотать первичку надо в 2 части - те половина самая первая и половина последняя. в середине вторички.

Настройка - если надо что-то изменить:
ограничение нижнего предела R1, верхнего R3

частота - R8
токовая защита - R4

* почему я использовал нетрадиционное включение оптрона? очень просто - для уменьшения помех и увеличения плавности регулирования. тк традиционный с управляемым стабилитроном не дает плавного ШИМ-регулирования.


ps: HER308 лучше заменить на HER508 и припаять на медные пластины-радиаторы площадью 4-8кв.см

[Darth_Vader]

VD4 греется до расплава припоя на аноде.
Сейчас попробую найти в закромах что-то похожее, посмотрим что получится.

[Darth_Vader]

Поменял VD4 на FR302 (что нашёл под рукой. греется, кстати, весьма ощутимо) - без нагрузки напряжение стало регулироваться от 25В до 190В.
Надо ещё разобраться с частотой генератора. imho, 24 кГц и не пахнет, 10 Гц максимум, соответственно, под нагрузкой имею мгновенную просадку напряжения.

[Darth_Vader]

А ещё вопрос: в твоей схеме VD6 включен анодом на минус. В даташите и в справочнике по микросхемам импульсных БП (страница 113 рисунок 31) - диод катодом на минус включен.
Без разницы что ли или как?

[Darth_Vader]

Поменял и VT1, и DA1 - всё заработало.

[SuperMax]

А ещё вопрос: в твоей схеме VD6 включен анодом на минус. В даташите и в справочнике по микросхемам импульсных БП (страница 113 рисунок 31) - диод катодом на минус включен.
Без разницы что ли или как?

в схеме ошибка
на печатке он стоит правильно

[SuperMax]

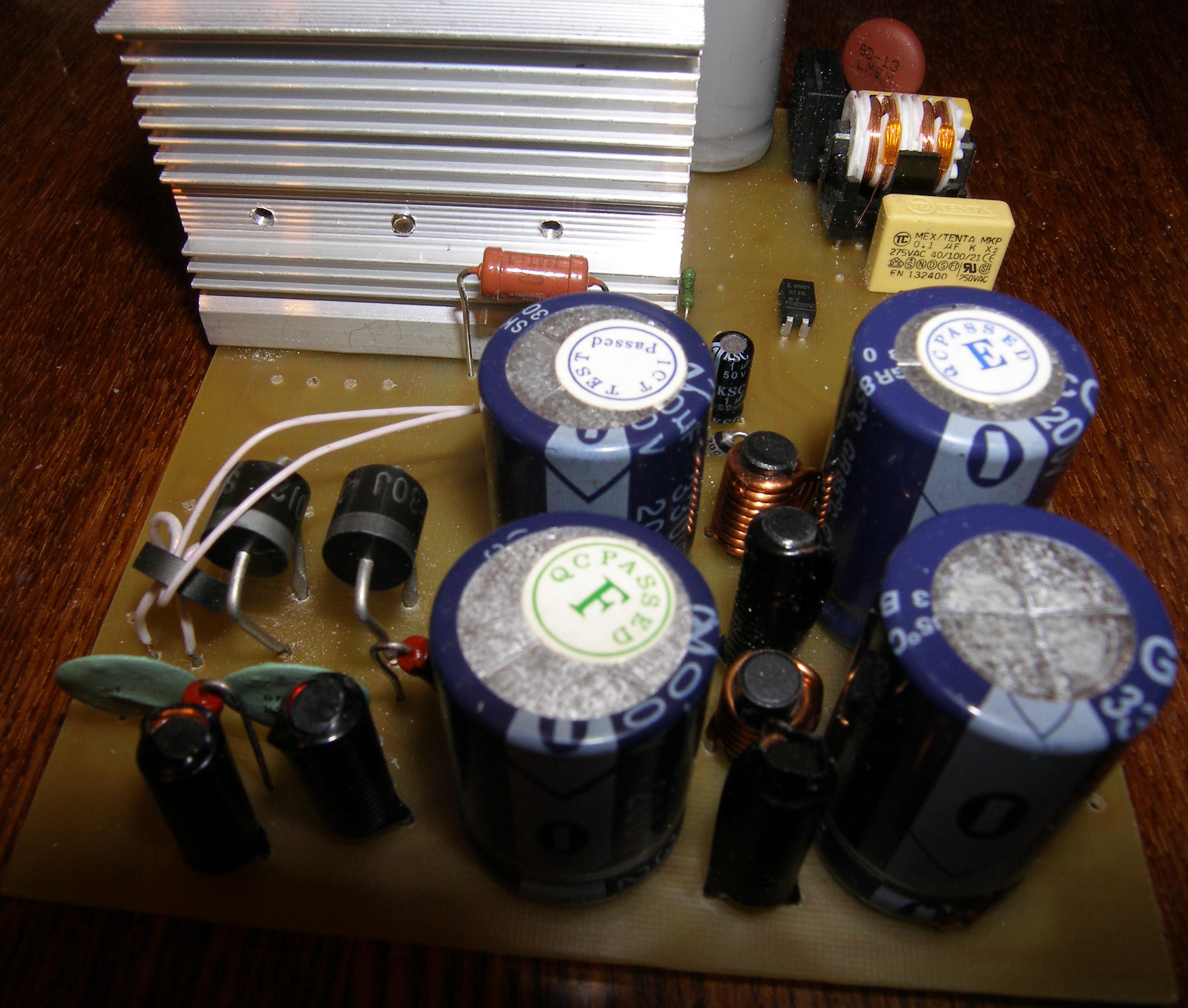

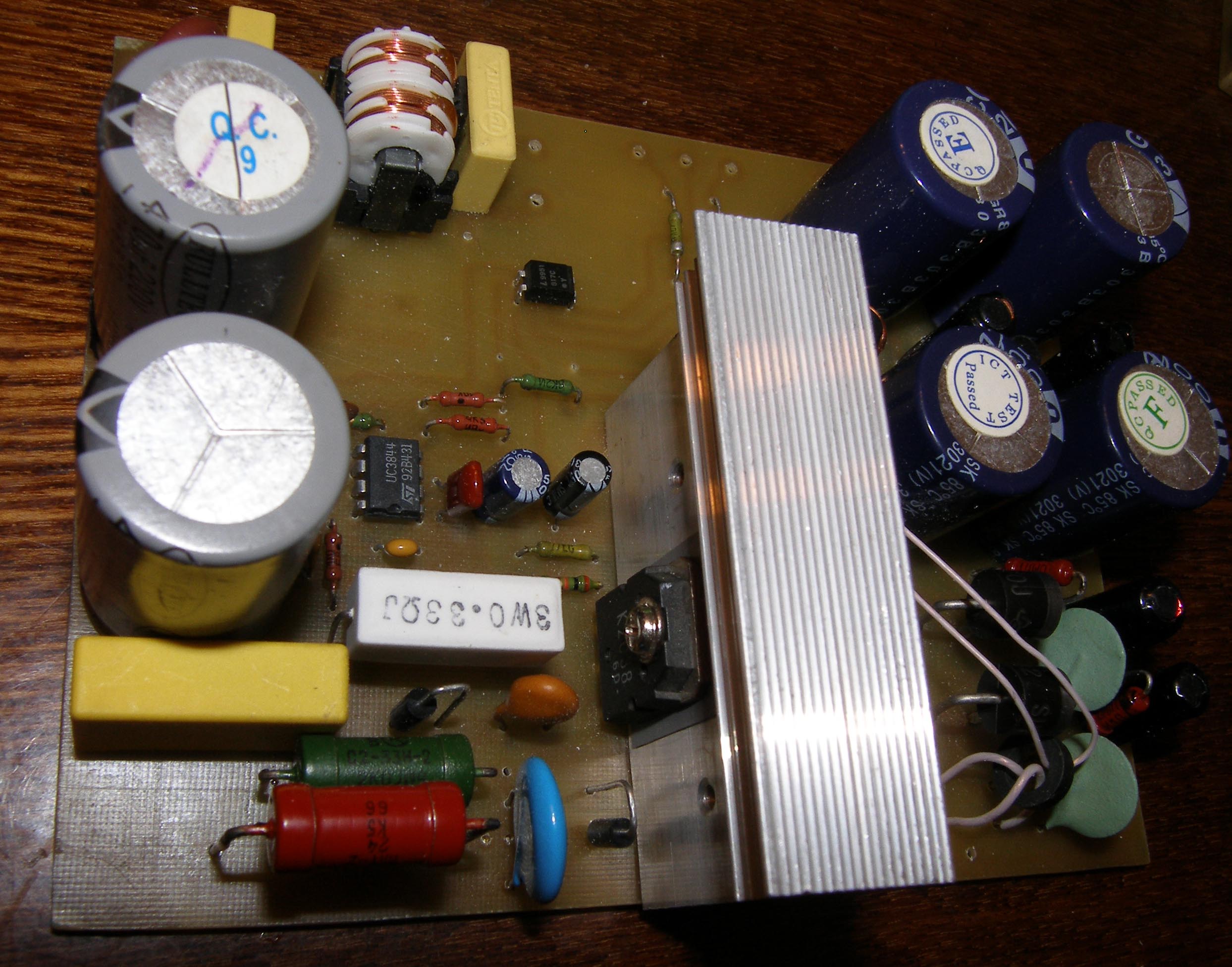

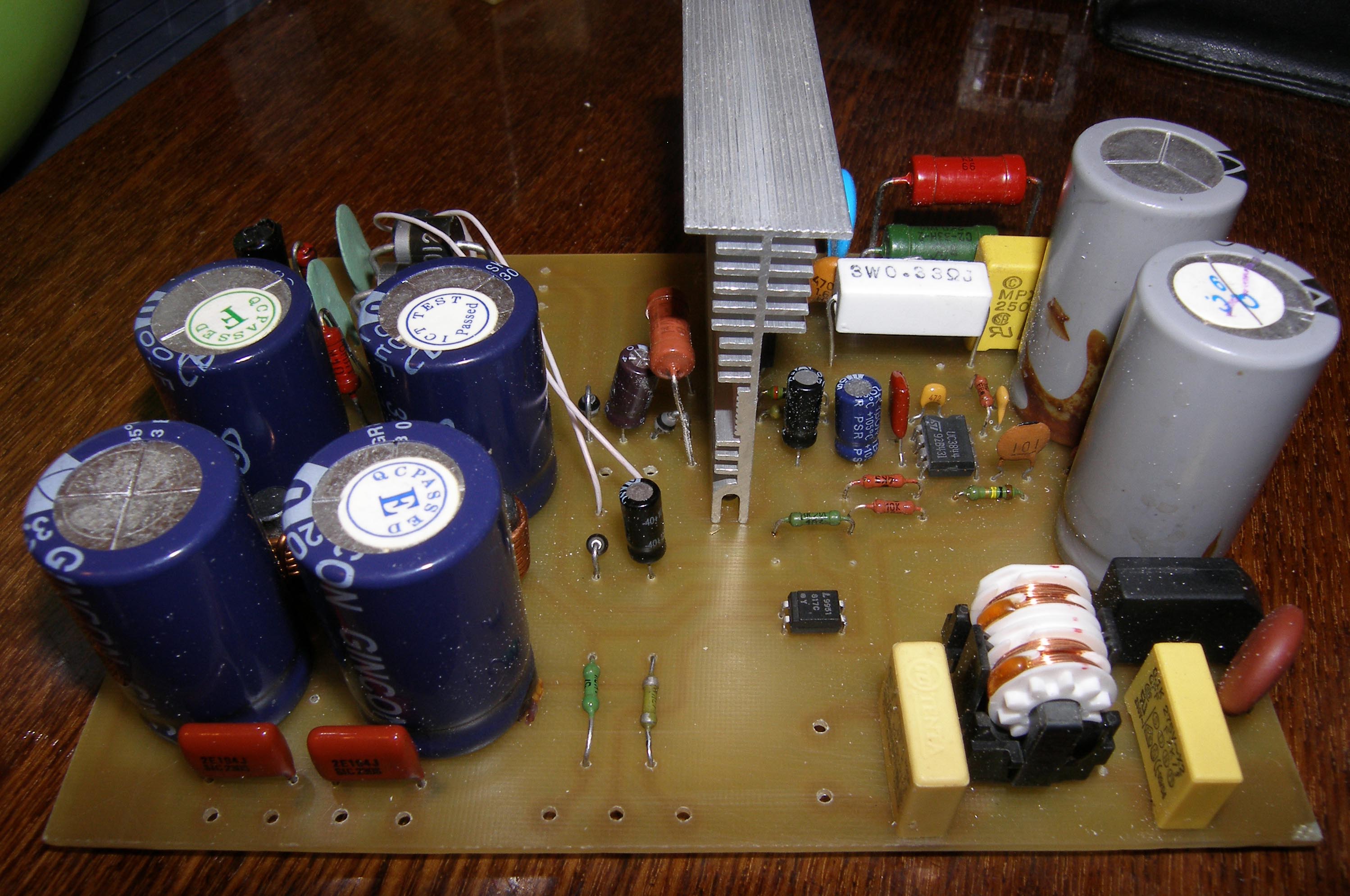

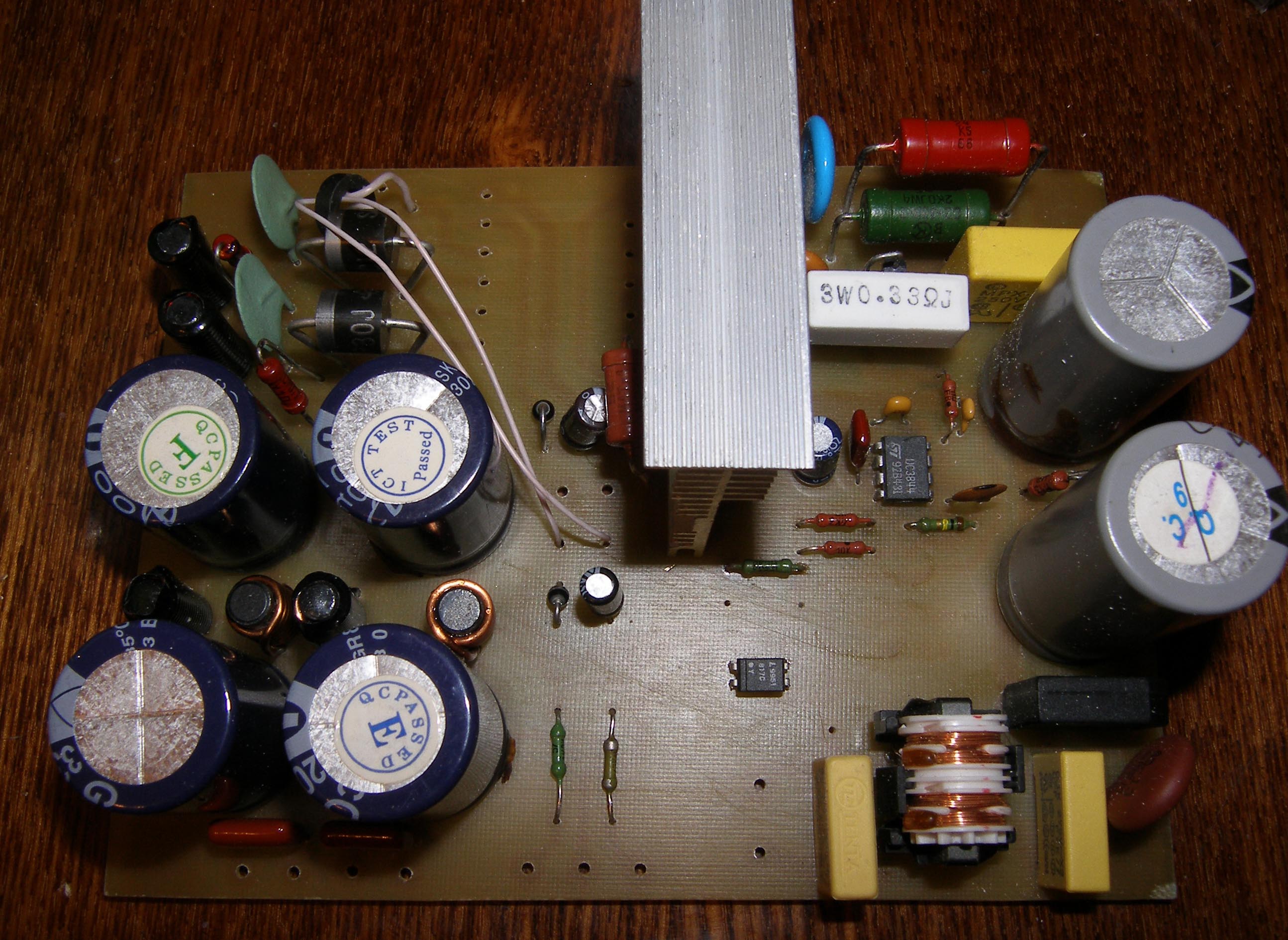

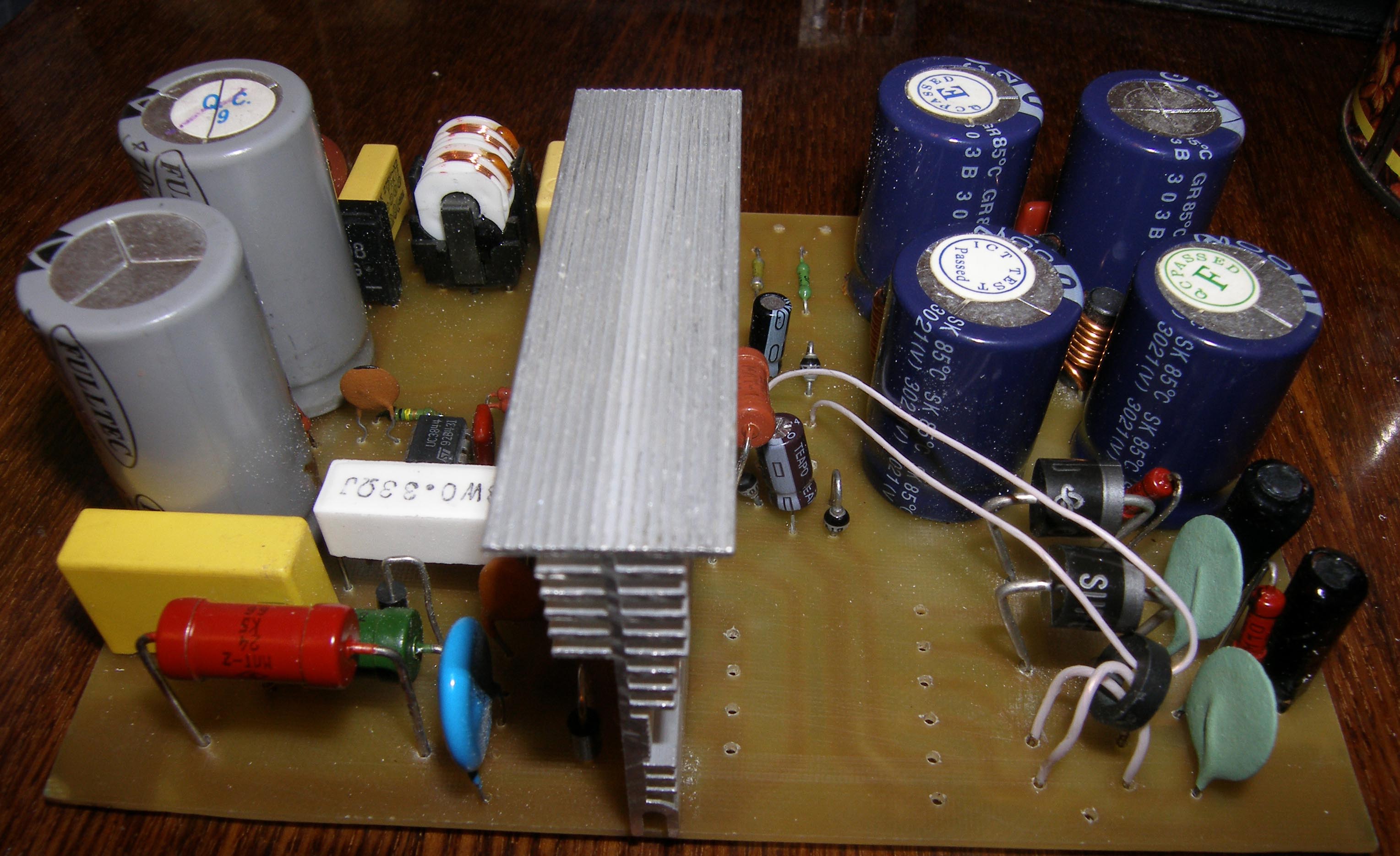

2й БП в процессе изготовления


трансформатор пока не мотал - планирую фотографировать процесс намотки
корпус уже готов - фото будут далее

[Darth_Vader]

в схеме ошибка
на печатке он стоит правильно

ну я тоже поставил по схеме в даташите

кстати, вопрос о мощности остался открытый - подключаю в нагрузку вентилятор от БП (и к печ. плате у радиатора), не крутится. а от простейшего кипайского БП на все напряжения крутится. Домой приду, более детально опишу.

[Darth_Vader]

Всё ништяк - подключил ламповый усилок и 2 колонки, всё поёт. Под нагрузкой напряжение не проседает.

[Darth_Vader]

SuperMax, привет!
Возвращался к твой схеме (в. 3.06) - земля на печатке образует петлю. Так и надо или можно улучшить плату в этом вопросе?

[Darth_Vader]

[SuperMax]

SuperMax, привет!
Возвращался к твой схеме (в. 3.06) - земля на печатке образует петлю. Так и надо или можно улучшить плату в этом вопросе?

так и задумано - те это экран

[Тима]

Где фотки намотки транса?

[SuperMax]

Где фотки намотки транса?

сам процесс намотки описан

5. мотать первичку надо в 2 части - те половина самая первая и половина последняя. в середине вторички.

все остальное очевидно - берем станок
к примеру такой


или такой





Закрепляем каркас


и мотаем аккуратно укладывая витки

далее КАК НАМОТАТЬ ТРАНСФОРМАТОР

вообще рекомендую взять книжку Борисова и прочитать подробно про намотку трансформаторов
