В данной теме описаны особенности установки и эксплуатации версии контроллера для УКНЦ

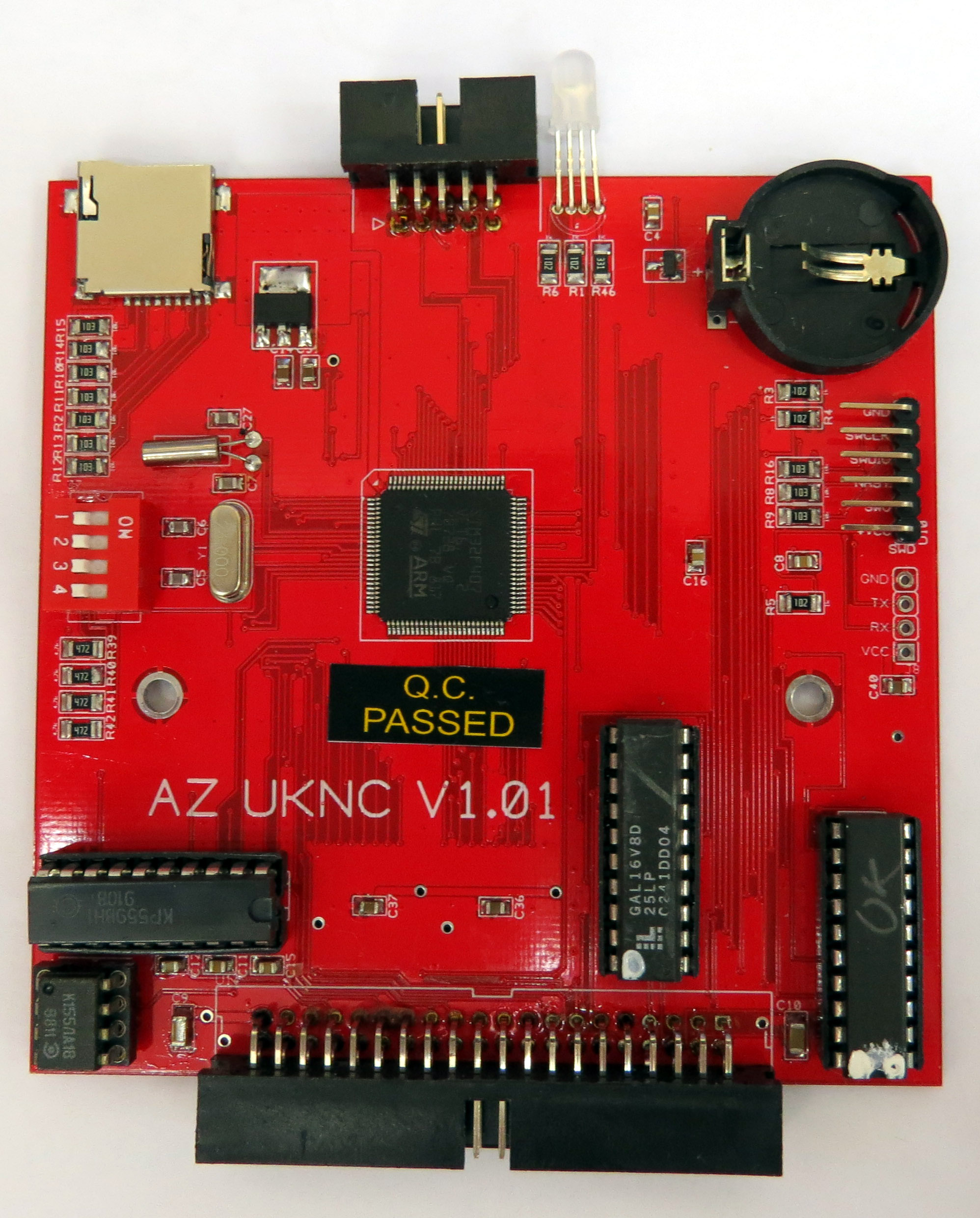

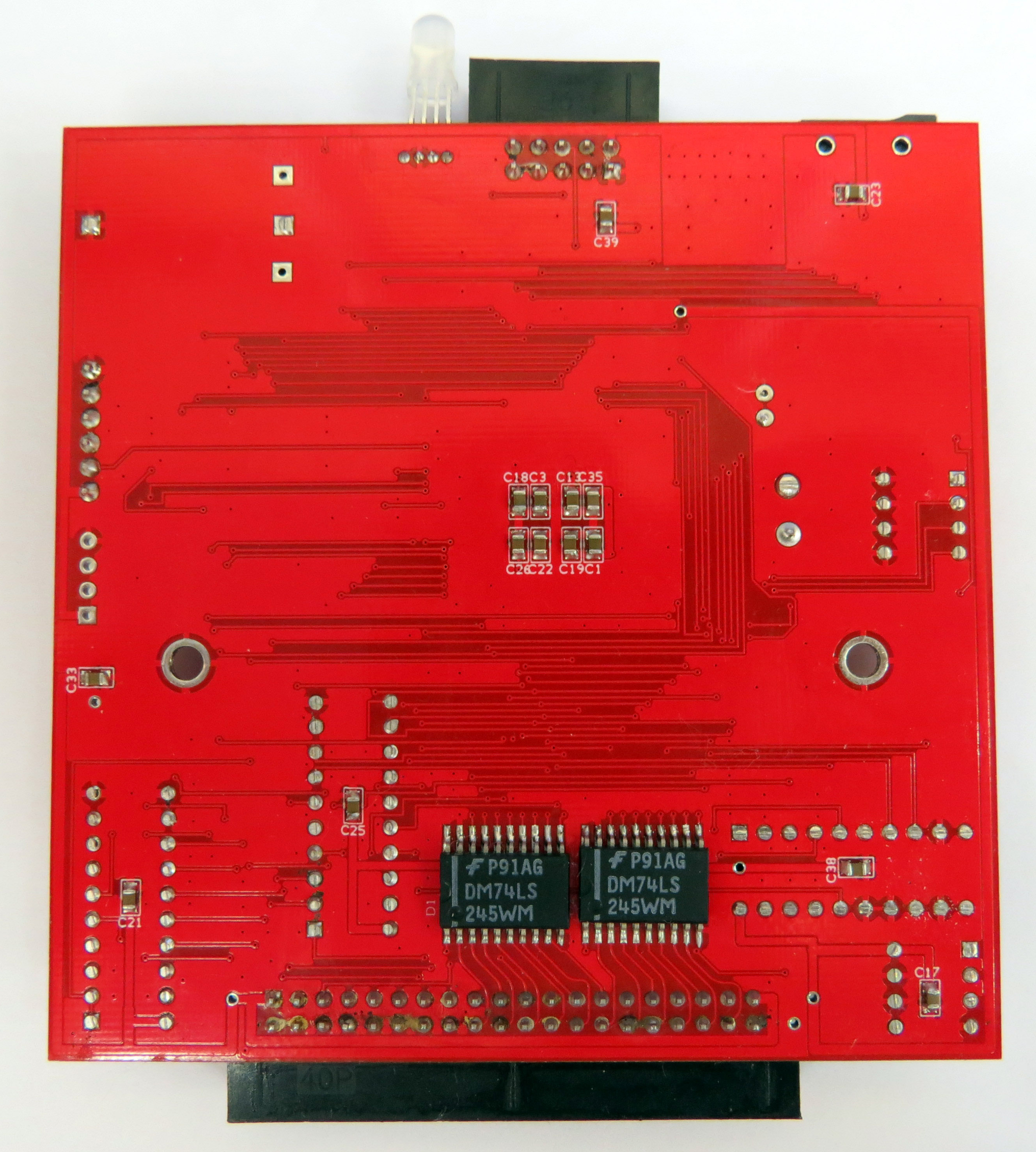

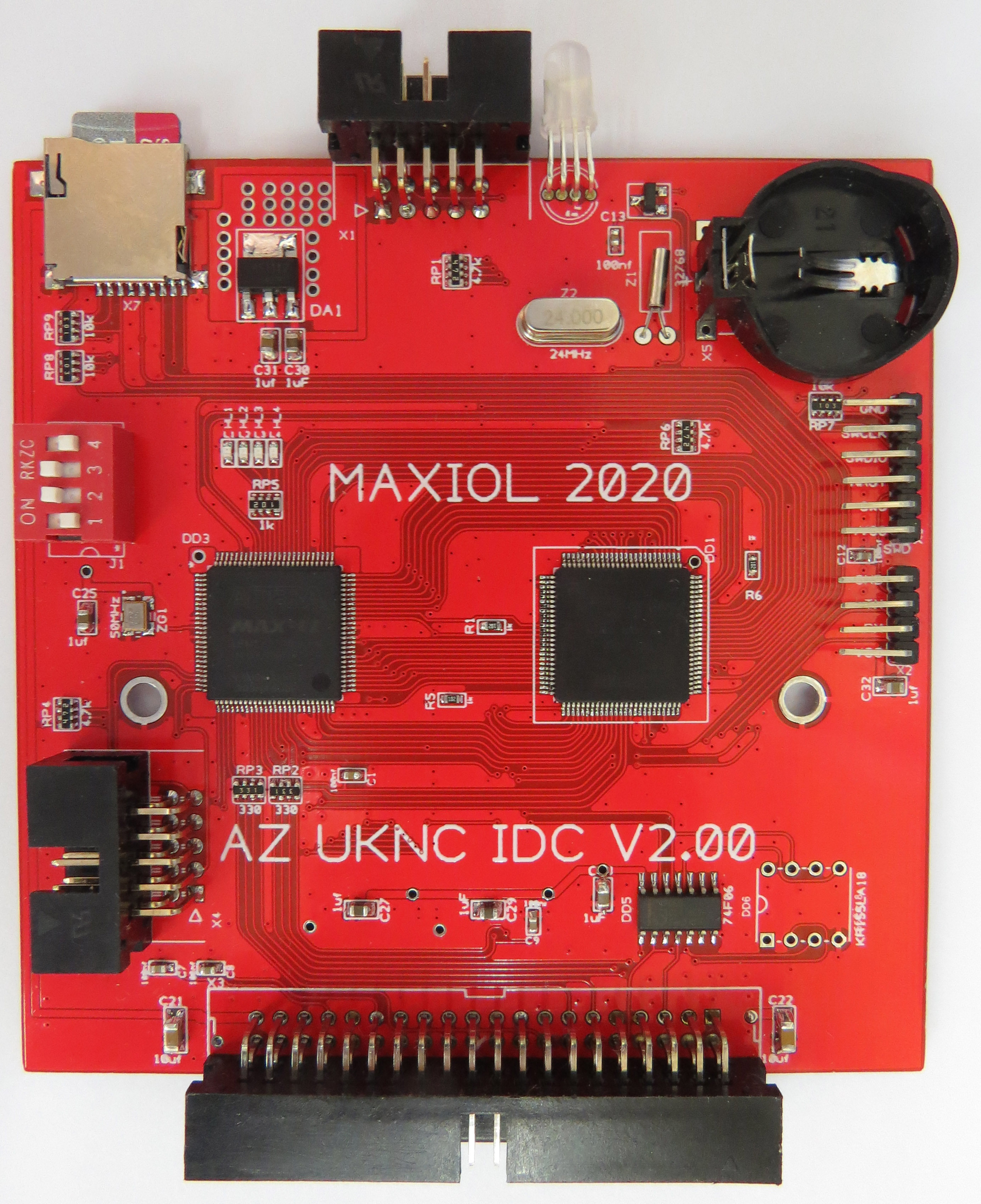

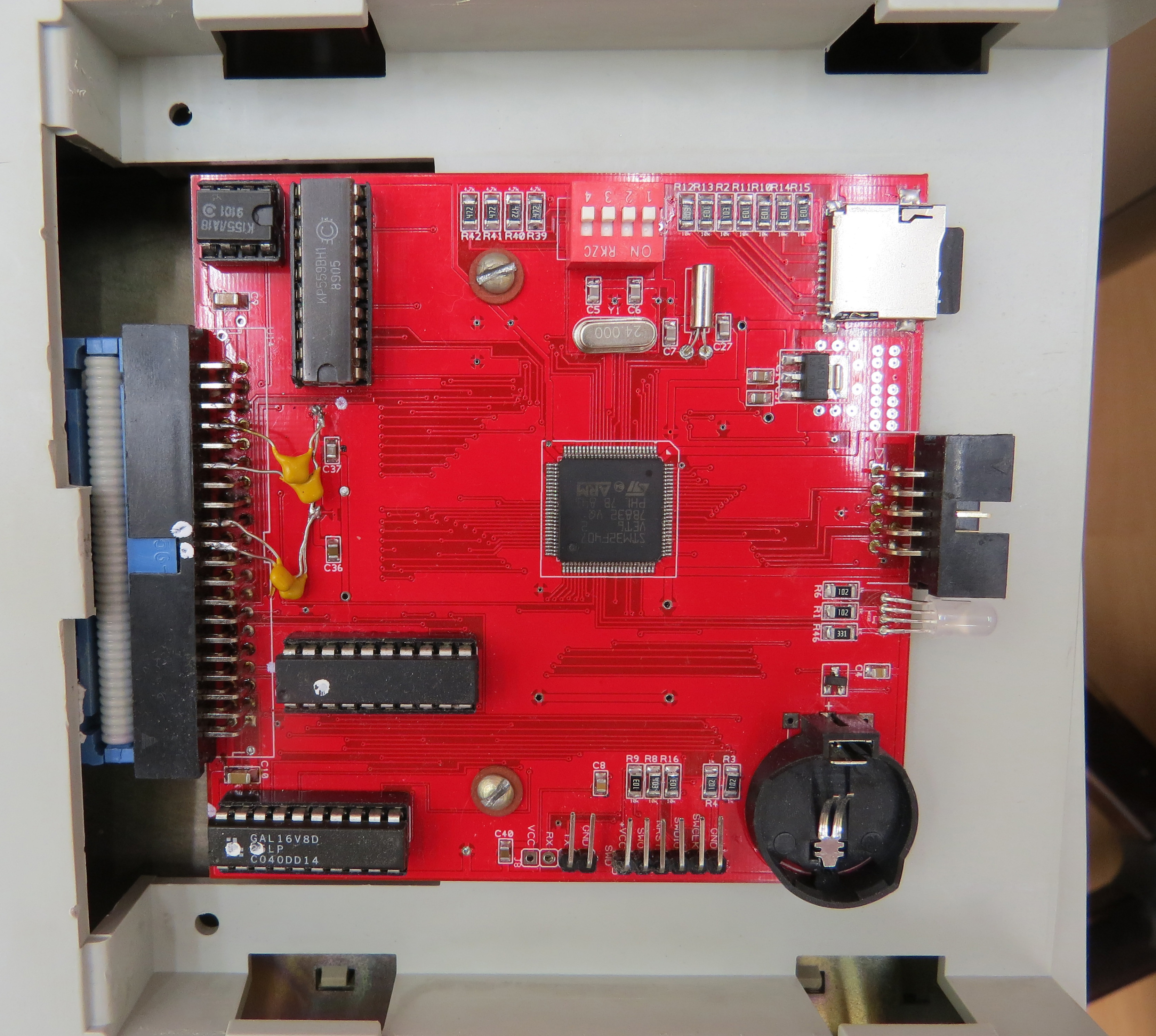

Фото контроллера V1.00   V1.01   V2   Установка контроллера в новую версию УКНЦ с IDC40 в качестве разъема под сетевой адаптер сети УКНЦ    Подключение сетевого модуля   К старым версиями УКНЦ с широким СА (как правило это 8ми цветные версии УКНЦ ) берем шлейф IDE отрезаем разъем с шлейфом длиной 80мм зачищаем, лудим и маркируем для исключения ошибок   к сожалению эта заготовка оказалась бракованной (те прозвонка шлейфа показала что нет контакта по одному пину) соответственно был взят еще один кусок и также подготовлен запаиваем вид сверху  вид снизу  соответствие контактов  все неиспользуемые - обрезаем как на фото в сборе   итог получается аккуратный и контроллер можно снимать-устанавливать без разбора машины Альтернативный вариант подключения от monoxrom  Ссылки: Приобрести контроллер для ДВК можно тут Приобрести контроллер для УКНЦ можно тут Процедура обновления firmware (прошивки) контроллера сборка и наладка конструктора контроллера для ДВК печатная плата версии v1.01 Контроллер псевдодиска на MicroSD на шину МПИ: особенности версии для УКНЦ Страницы разработки на ZX-PK УКНЦ + AZ - вариант контроллера псевдодисков на микро-SD для УКНЦ. Контроллер псевдодиска на SD-карте для ДВК -------------------- Живы будем - Не помрем !
|
   |

|
| SuperMax |
21.3.2022, 11:47
Сообщение
#2
|
|
Администратор Группа: Root Admin Сообщений: 6 248 Регистрация: 7.1.2006 Из: Красноярск Пользователь №: 1 |
Нумерация на плате с Широким CA
