Фото контроллера

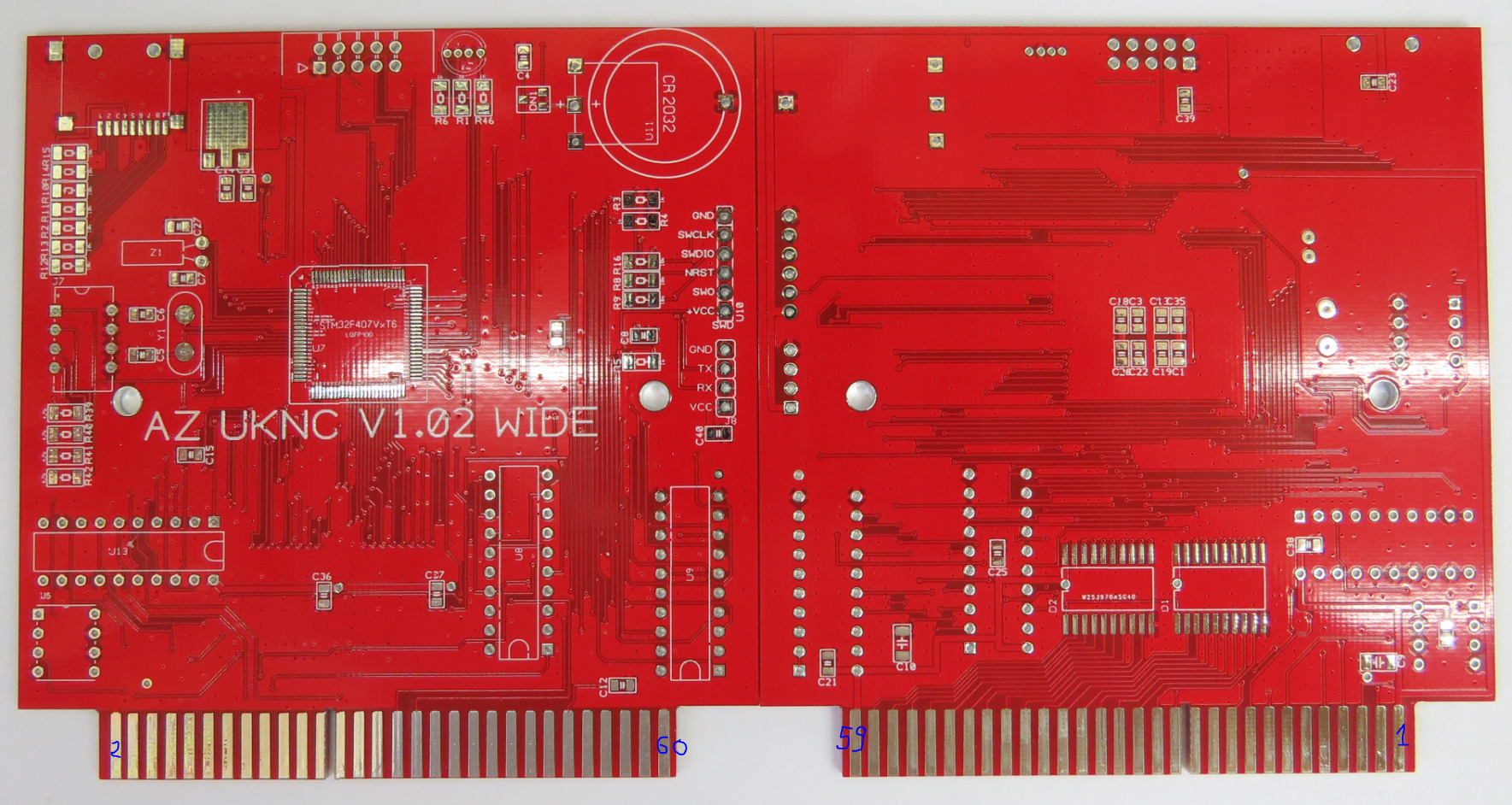

V1.00
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

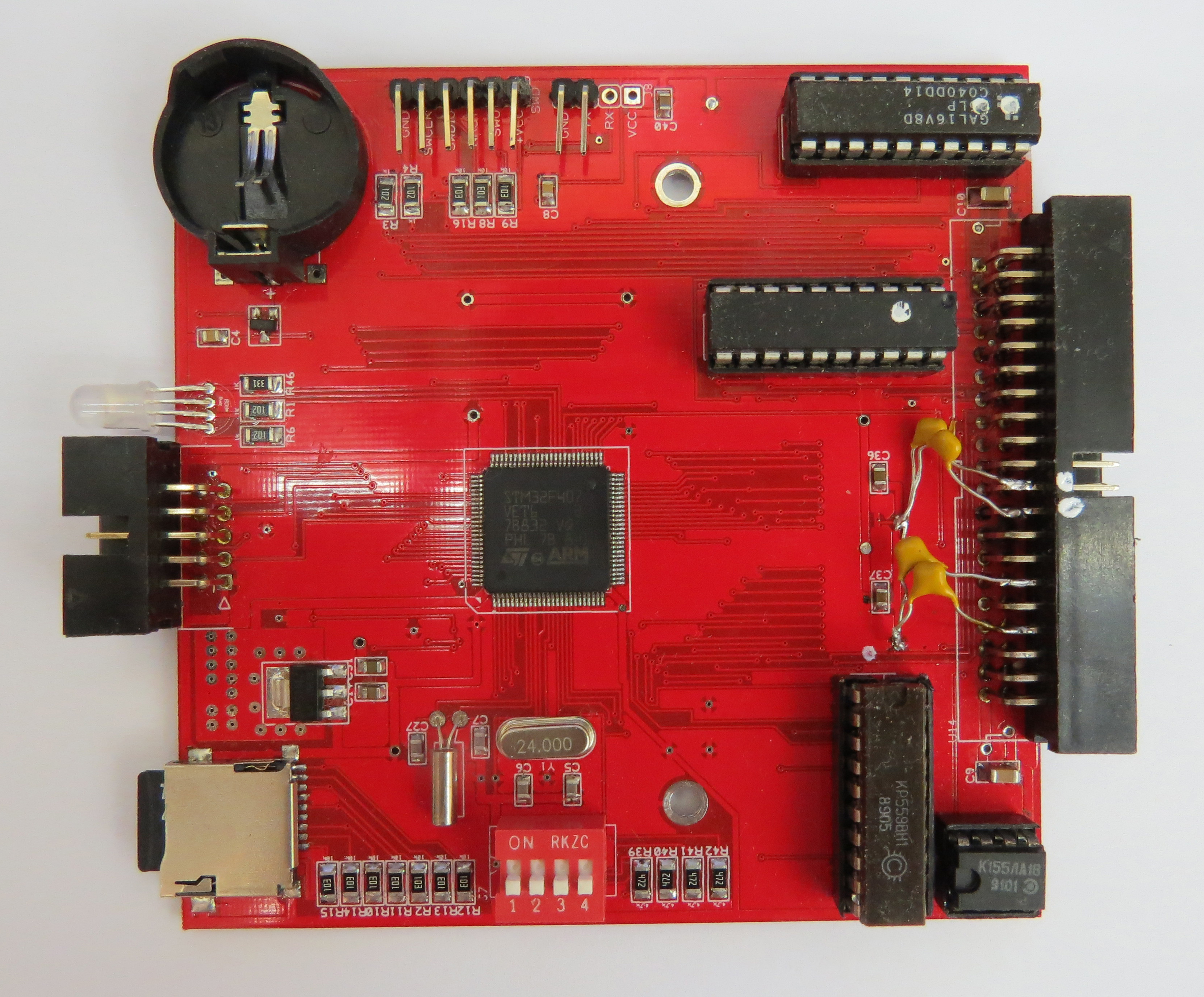

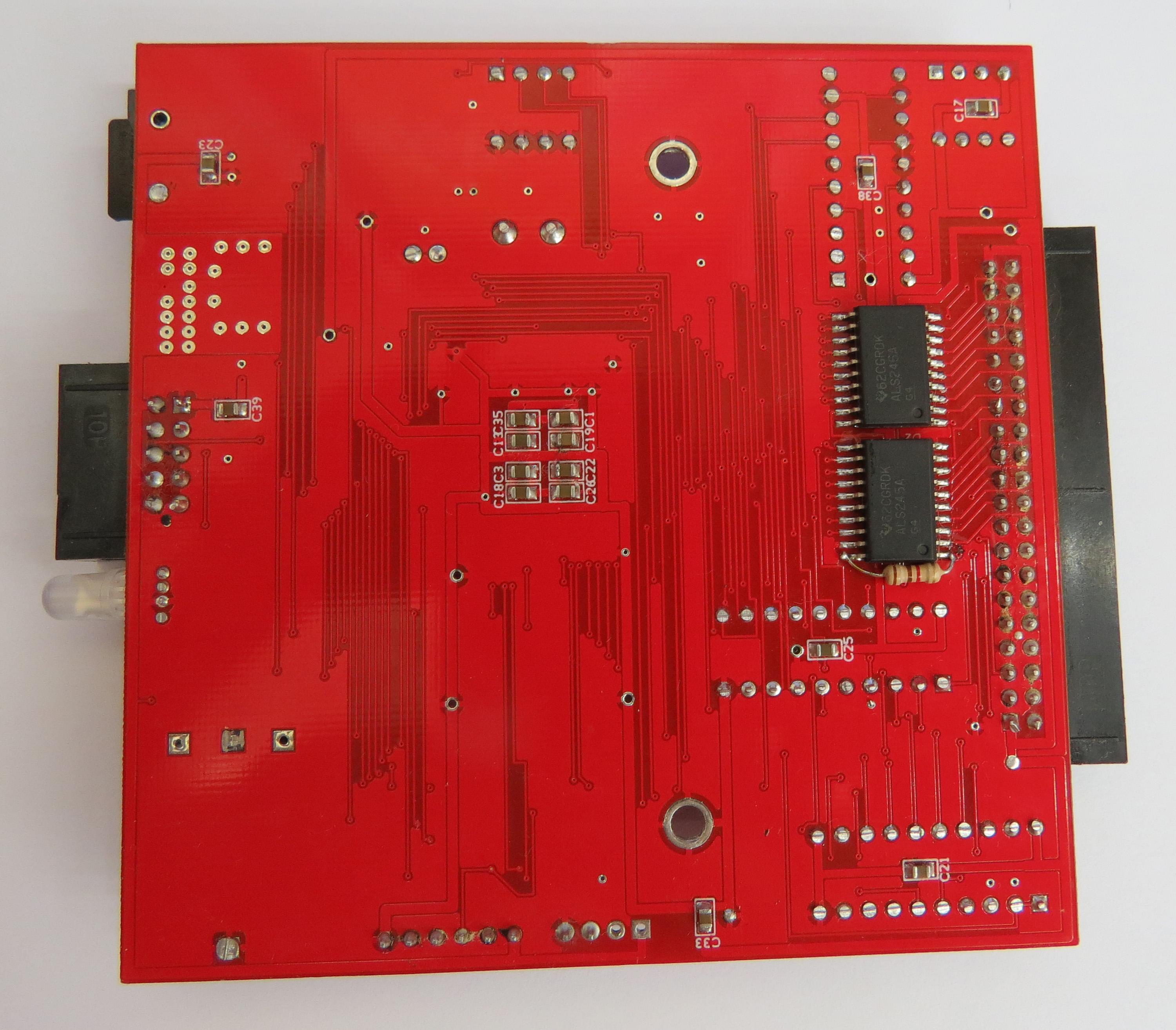

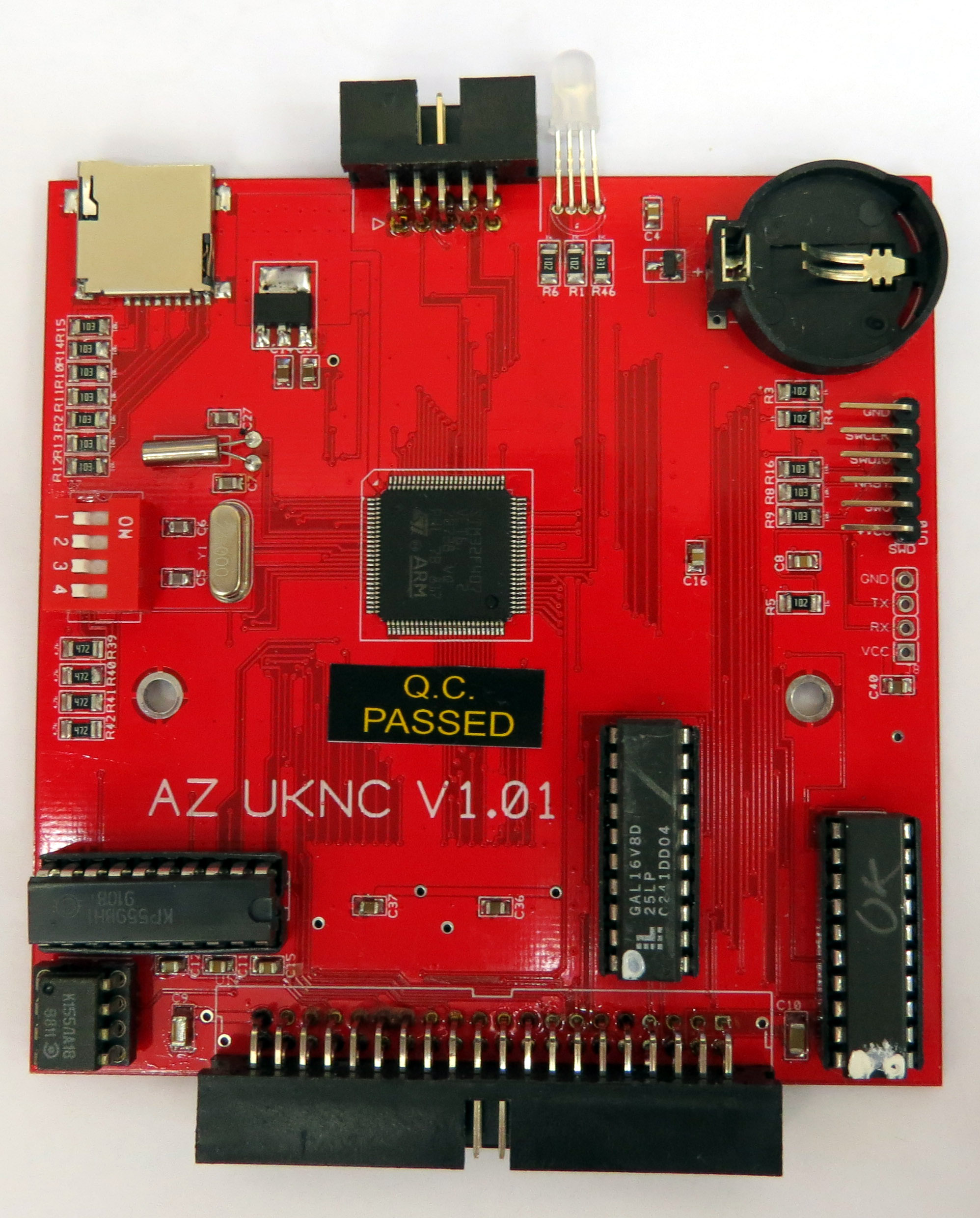

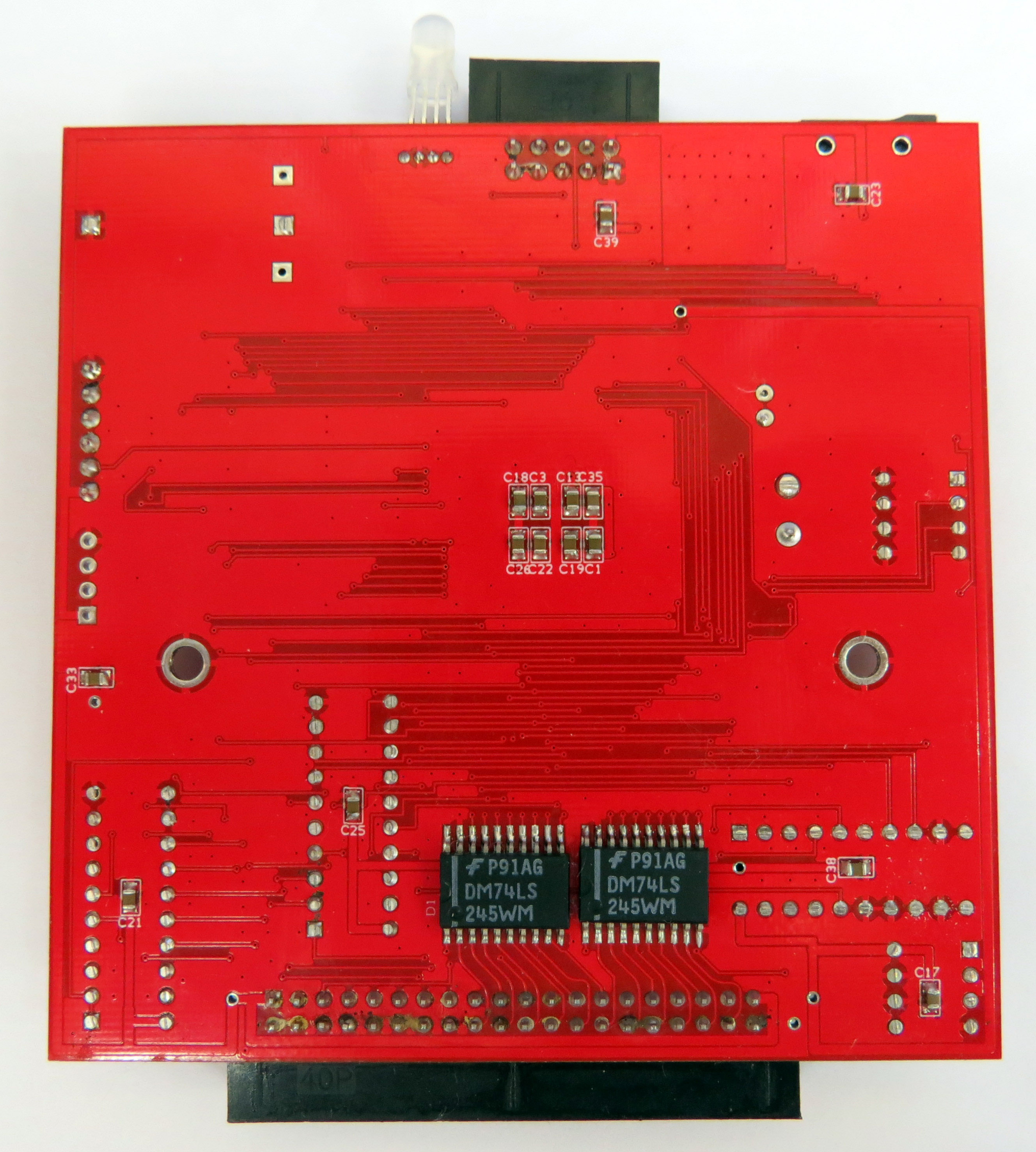

V1.01
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

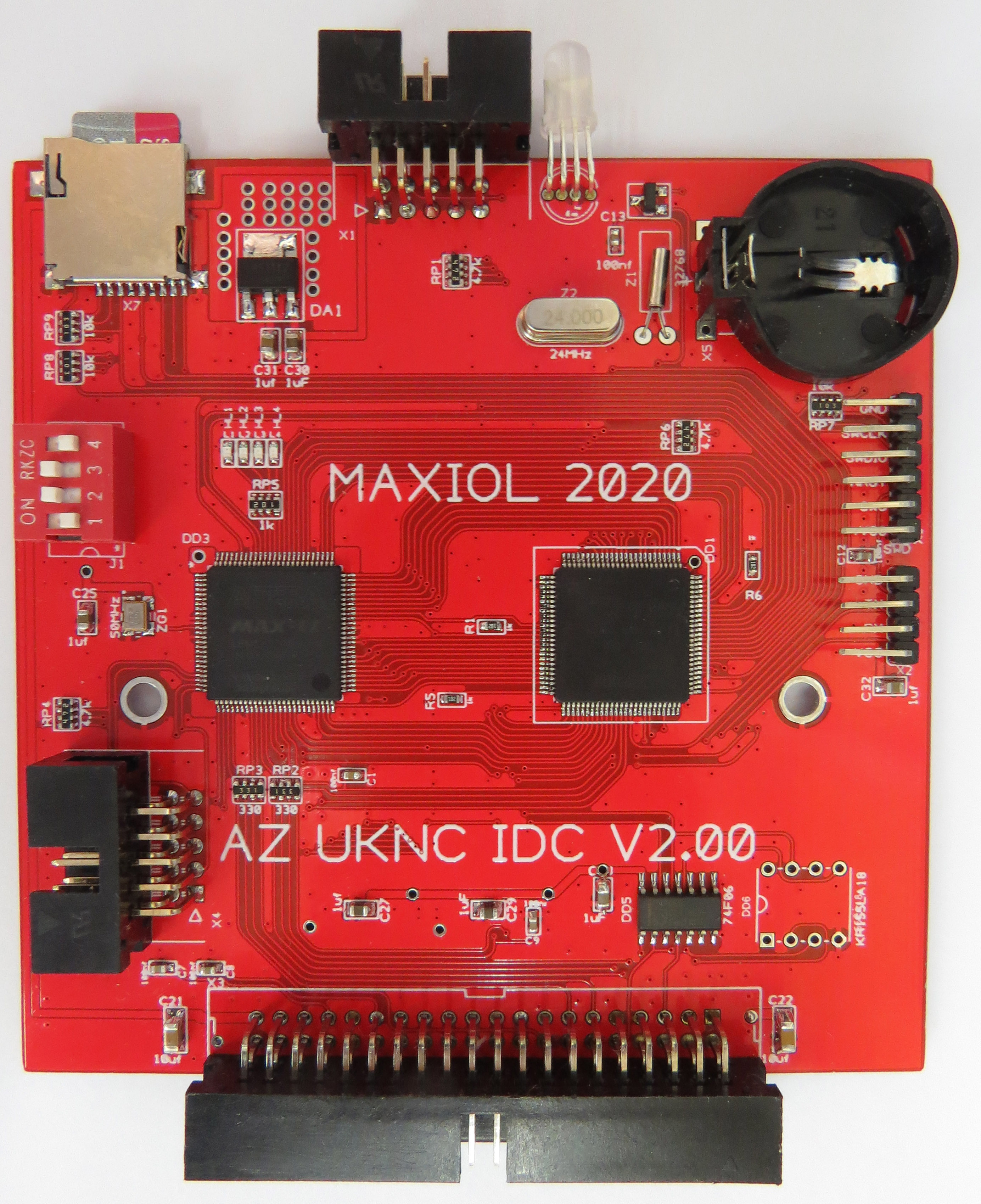

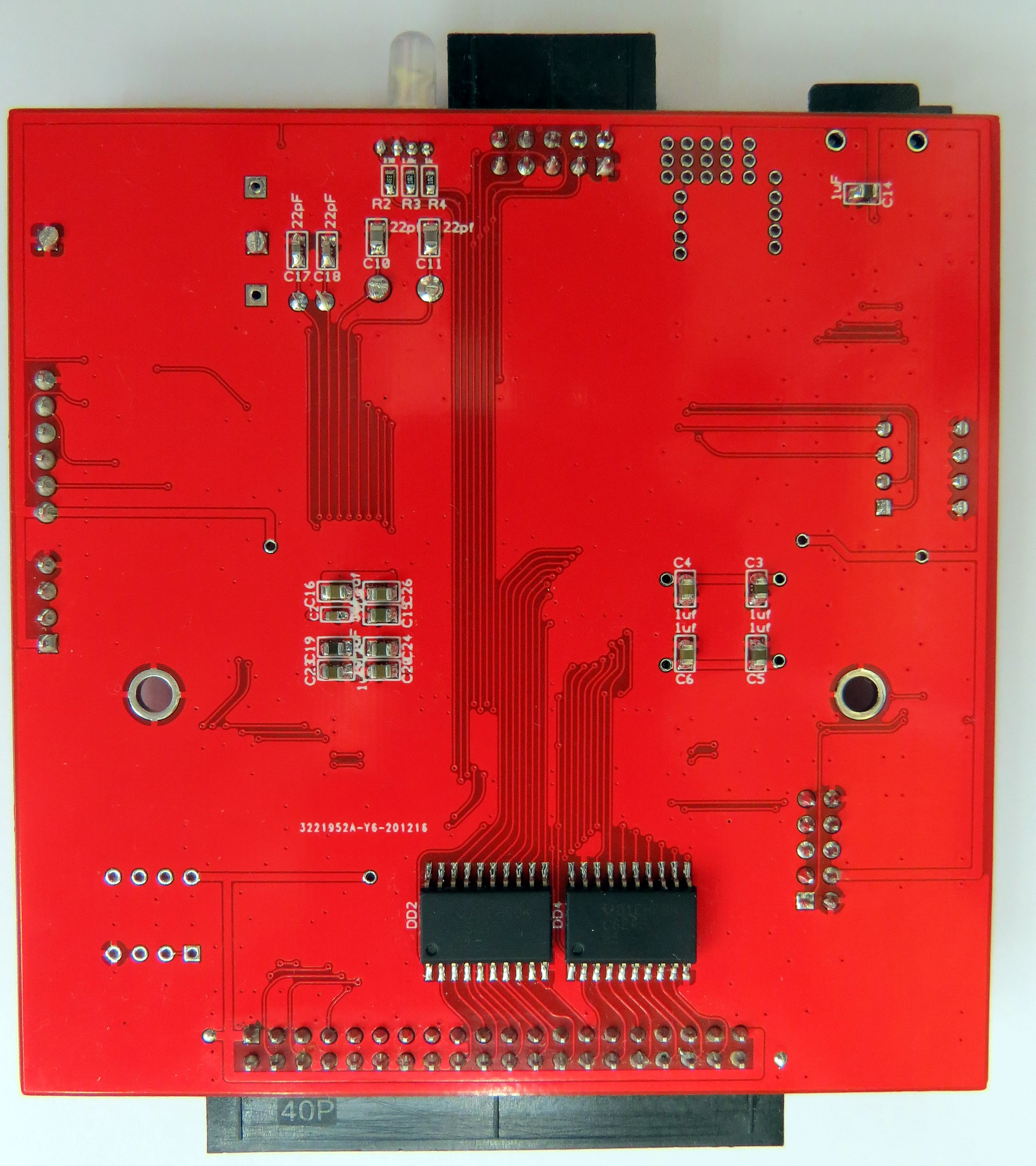

V2
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

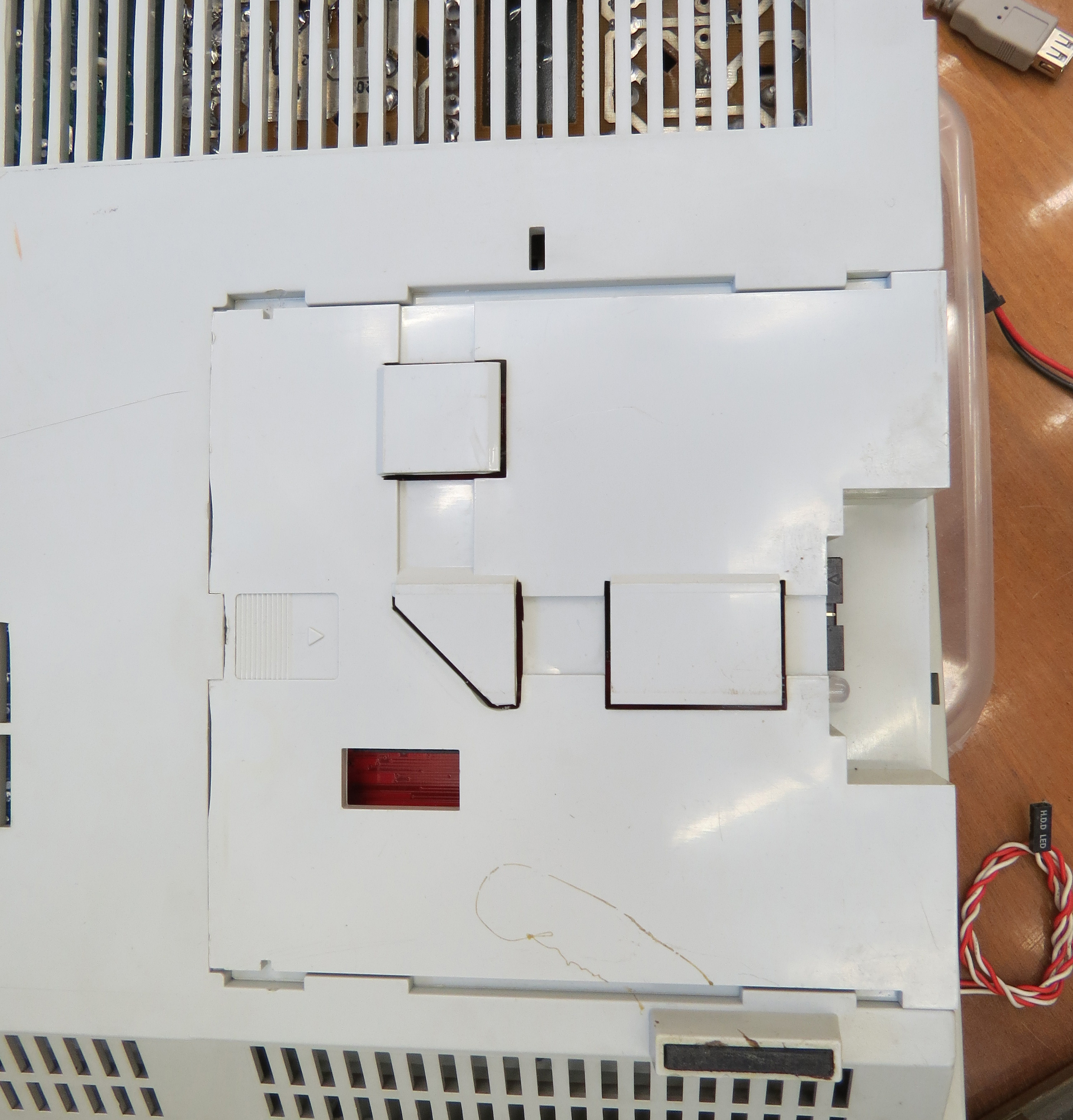

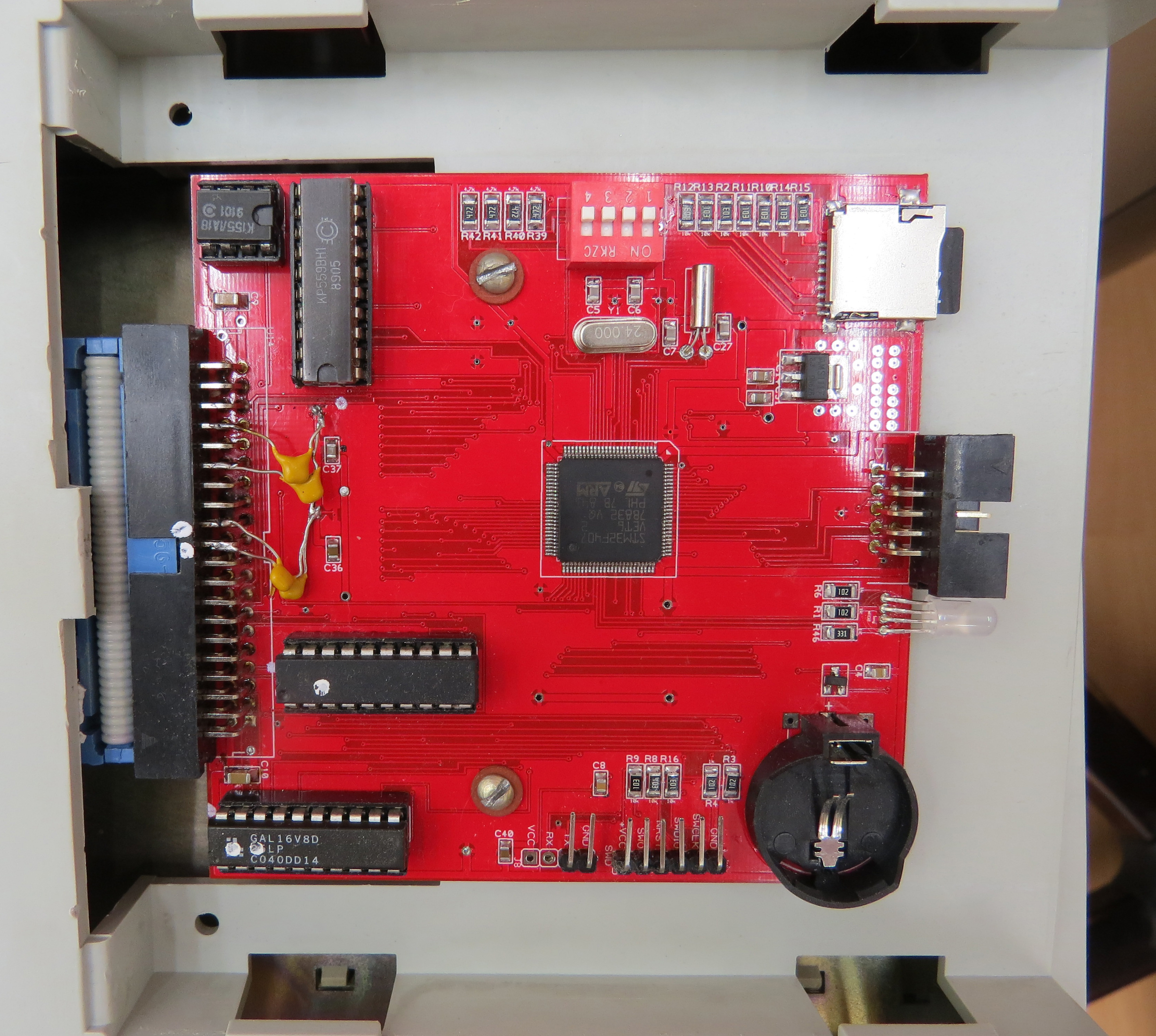

Установка контроллера в новую версию УКНЦ с IDC40 в качестве разъема под сетевой адаптер сети УКНЦ
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

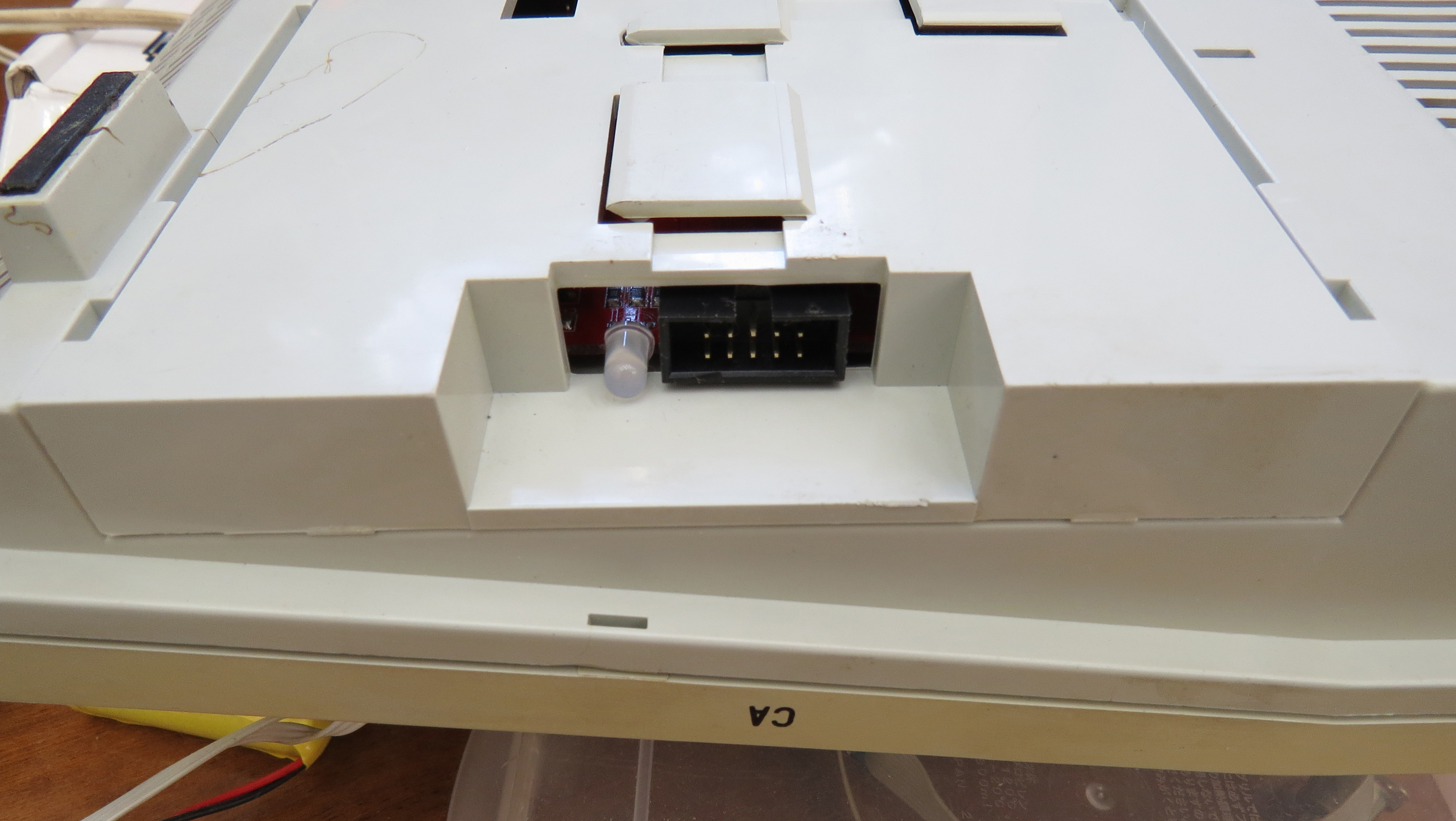

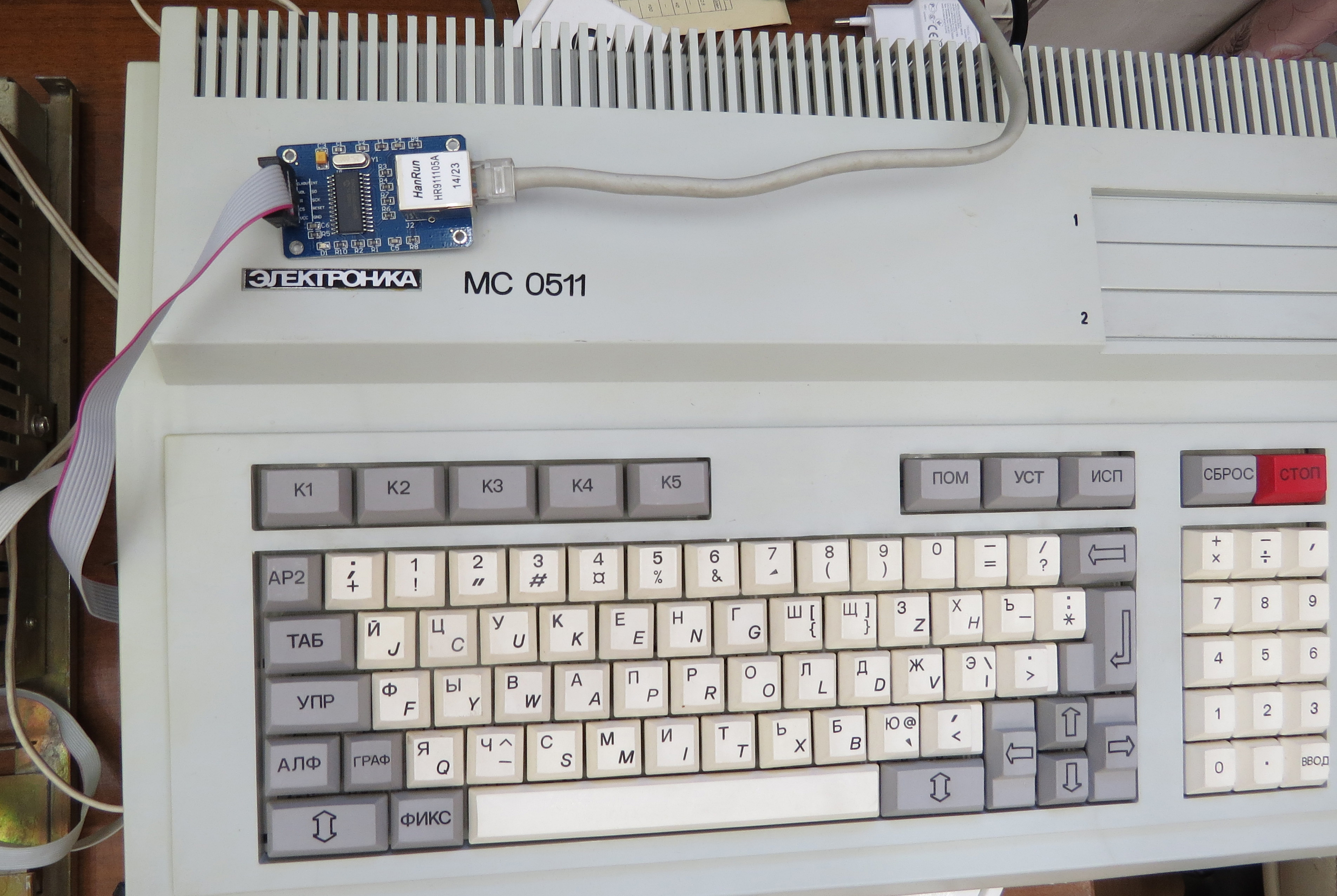

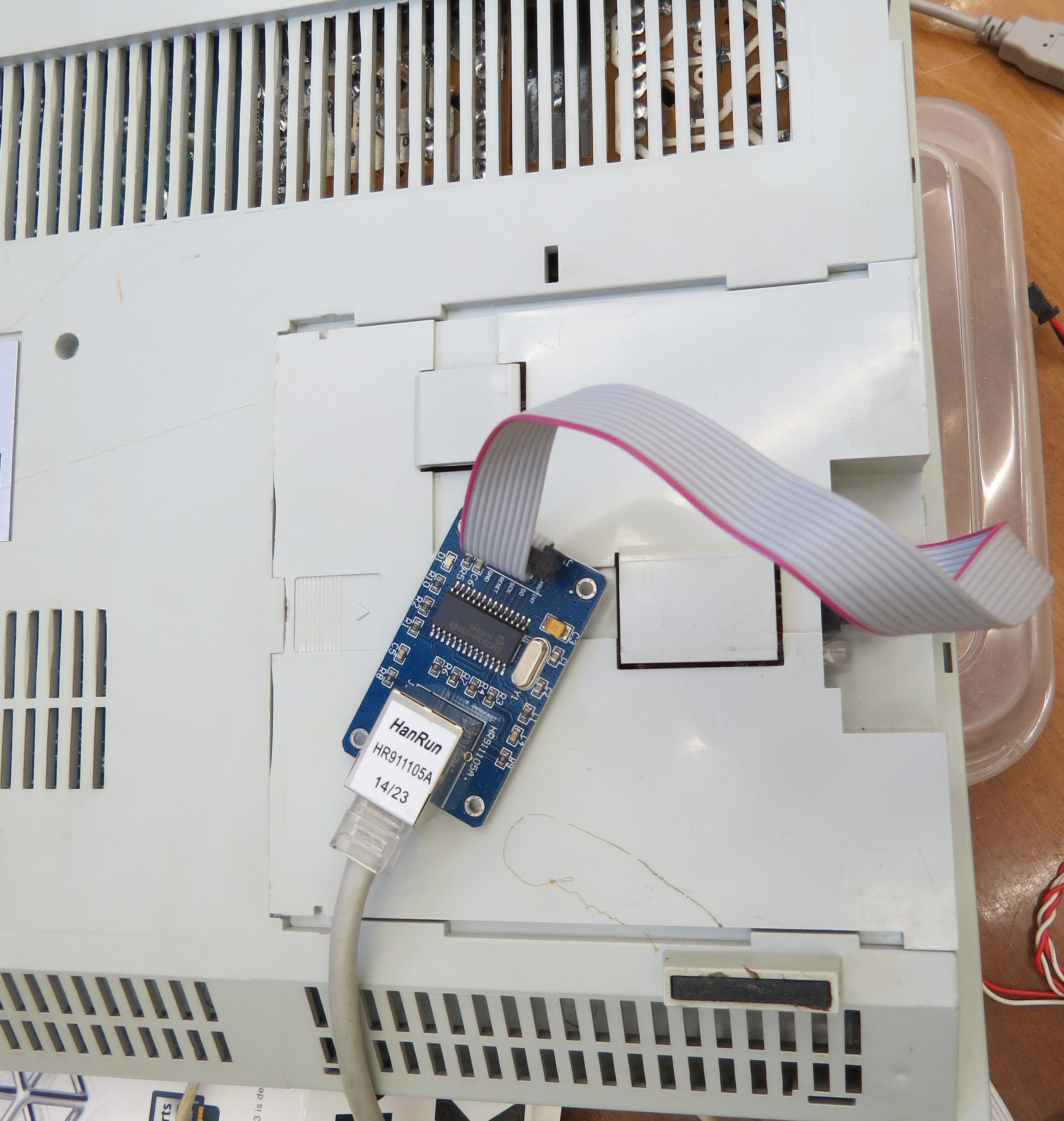

Подключение сетевого модуля
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
К старым версиями УКНЦ с широким СА (как правило это 8ми цветные версии УКНЦ )
берем шлейф IDE
отрезаем разъем с шлейфом длиной 80мм
зачищаем, лудим и маркируем для исключения ошибок
к сожалению эта заготовка оказалась бракованной (те прозвонка шлейфа показала что нет контакта по одному пину)
соответственно был взят еще один кусок и также подготовлен
запаиваем
вид сверху
вид снизу
соответствие контактов
все неиспользуемые - обрезаем как на фото
в сборе
итог получается аккуратный и контроллер можно снимать-устанавливать без разбора машины
Альтернативный вариант подключения от monoxrom
