Контроллер псевдодиска на MicroSD ДВК / УКНЦ / БК: подключение сетевой карты

Общая концепция
Контроллеры серии AZ для ДВК УКНЦ итд имеют возможность подключения внешнего сетевого адаптера по SPI интерфейсу на базе ENC28J60
Данный сетевой адаптер Ethernet позволяет реализовать подключение контроллера к сети со скоростью до 10Mbit.


Для подключения необходимо:
- соединительный кабель 10pin c разъемами IDC длиной не более 20см.
- сетевой адаптер Etherent на базе ENC28J60
- сетевой Ethernet кабель
- роутер или иное устройство/сервис раздающее адрес по DHCP

Желательно
- наличие в сети сервера NTP


В качестве сетевой карты используется готовый 10pin модуль на базе ENC28J60
подключается шлейфом 10 жил с разъемами IDC 2x5

Разводка контроллера v1.00 для ДВК предполагала запайку сетевой карты прямо на плату, но в дальнейшем это было изменено и было установлено гнездо IDC 2x5

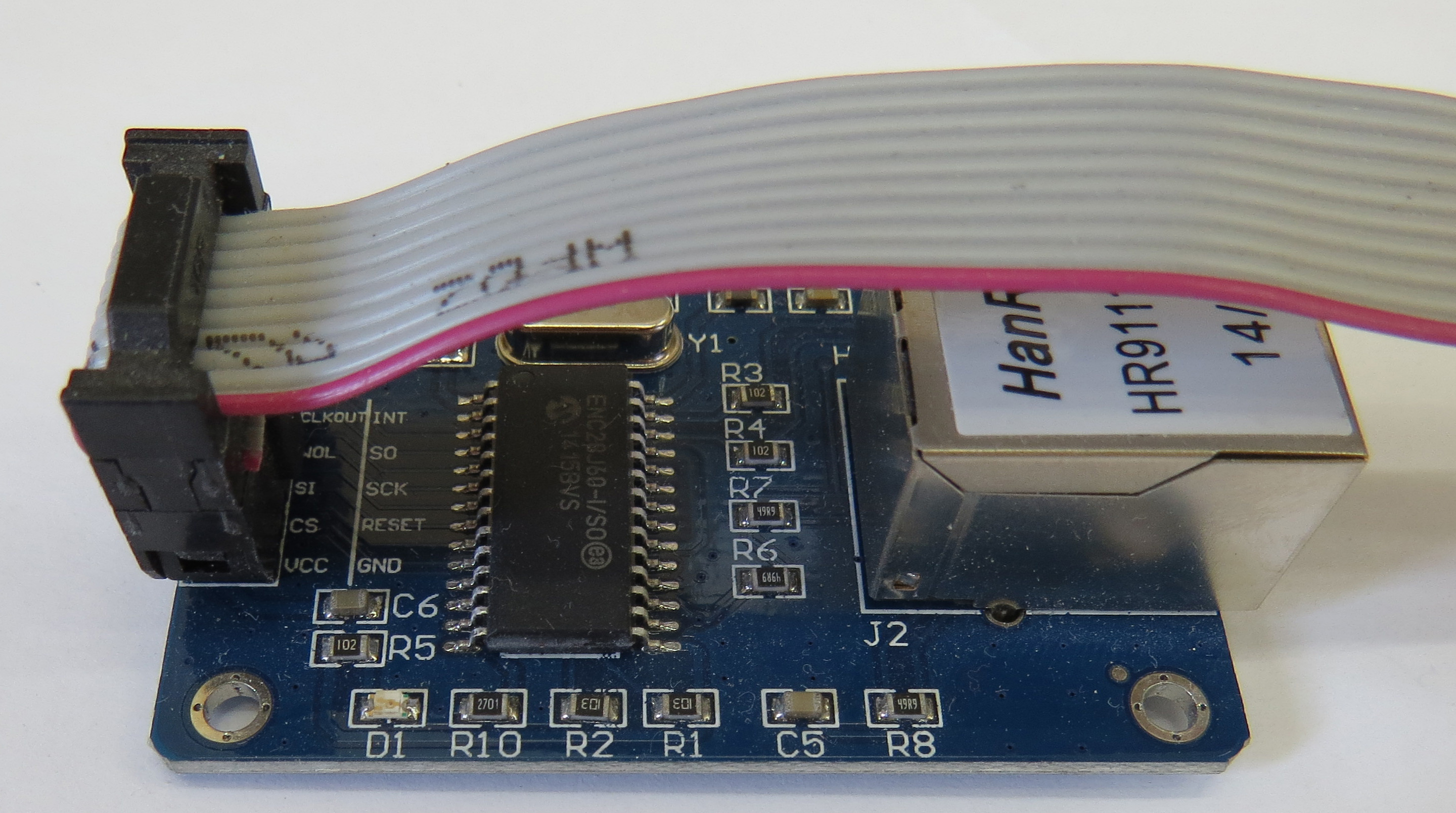

Соответственно для подключения сетевого модуля необходимо перепаять разъем на модуле - см фото




В новой версии v1.01 разводка была изменена и теперь все подключается без перепайки.Это также касается всех остальных контроллеров - для УКНЦ PDP-11 QBUS и БК
